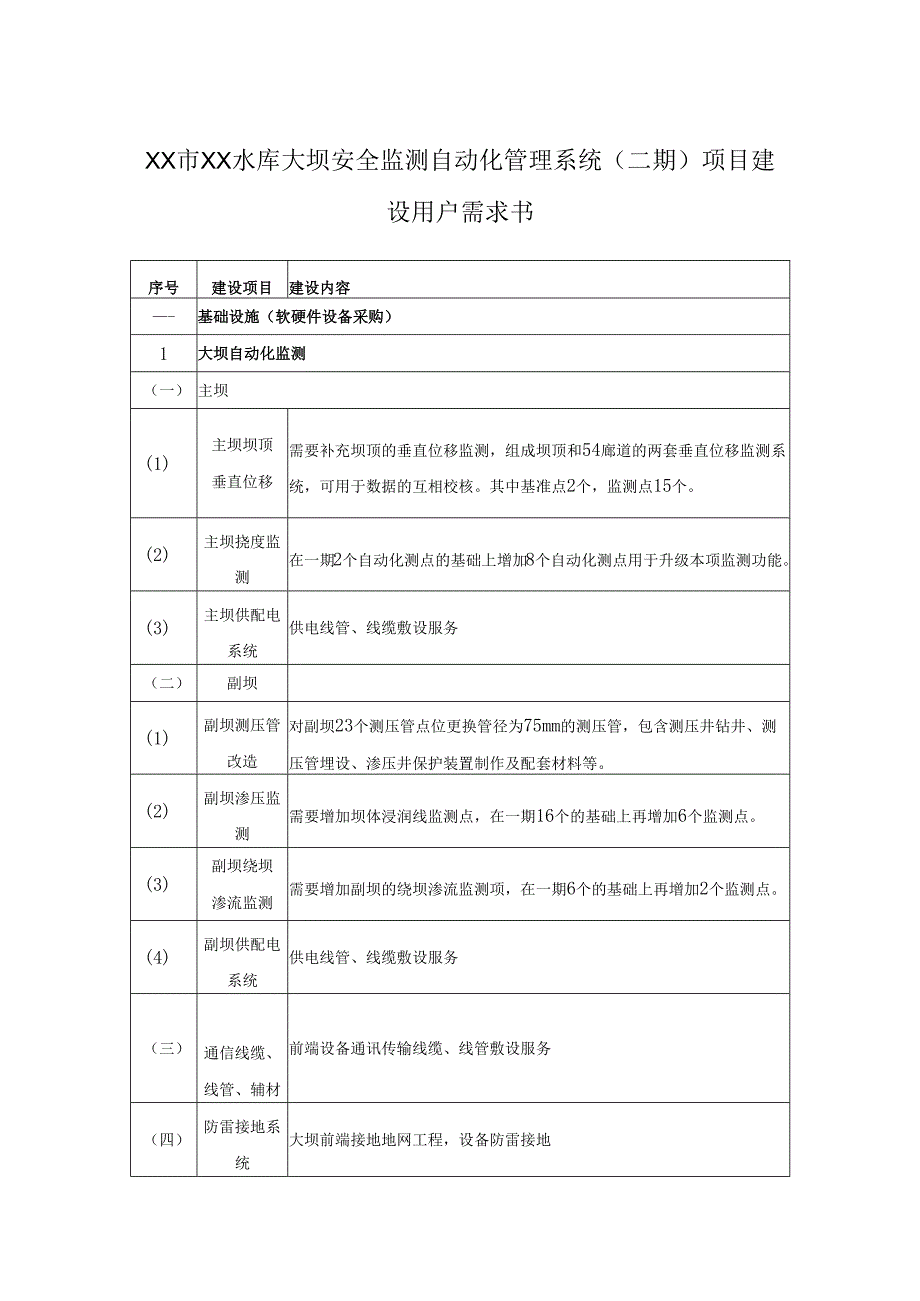

1、XX市XX水库大坝安全监测自动化管理系统（二期）项目建设用户需求书序号建设项目建设内容-基础设施（软硬件设备采购）1大坝自动化监测（一）主坝(1)主坝坝顶垂直位移需要补充坝顶的垂直位移监测，组成坝顶和54廊道的两套垂直位移监测系统，可用于数据的互相校核。其中基准点2个，监测点15个。(2)主坝挠度监测在一期2个自动化测点的基础上增加8个自动化测点用于升级本项监测功能。(3)主坝供配电系统供电线管、线缆敷设服务（二）副坝(1)副坝测压管改造对副坝23个测压管点位更换管径为75mm的测压管，包含测压井钻井、测压管埋设、渗压井保护装置制作及配套材料等。(2)副坝渗压监测需要增加坝体浸润线监测点，在一

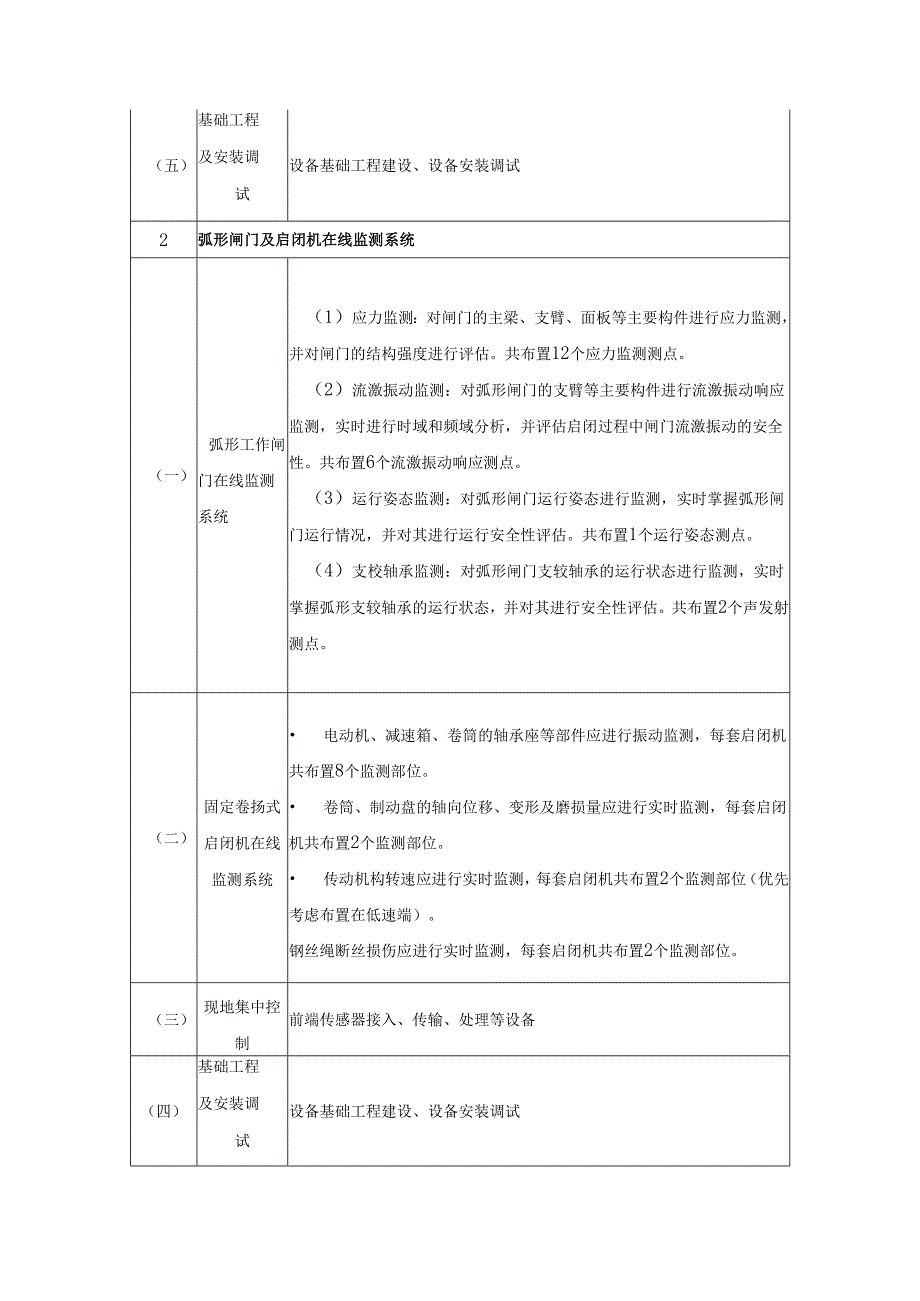

2、期16个的基础上再增加6个监测点。(3)副坝绕坝渗流监测需要增加副坝的绕坝渗流监测项，在一期6个的基础上再增加2个监测点。(4)副坝供配电系统供电线管、线缆敷设服务（三）通信线缆、线管、辅材前端设备通讯传输线缆、线管敷设服务（四）防雷接地系统大坝前端接地地网工程，设备防雷接地（五）基础工程及安装调试设备基础工程建设、设备安装调试2弧形闸门及启闭机在线监测系统（一）弧形工作闸门在线监测系统（1）应力监测：对闸门的主梁、支臂、面板等主要构件进行应力监测，并对闸门的结构强度进行评估。共布置12个应力监测测点。（2）流激振动监测：对弧形闸门的支臂等主要构件进行流激振动响应监测，实时进行时域和频域分析，
3、并评估启闭过程中闸门流激振动的安全性。共布置6个流激振动响应测点。（3）运行姿态监测：对弧形闸门运行姿态进行监测，实时掌握弧形闸门运行情况，并对其进行运行安全性评估。共布置1个运行姿态测点。（4）支校轴承监测：对弧形闸门支较轴承的运行状态进行监测，实时掌握弧形支较轴承的运行状态，并对其进行安全性评估。共布置2个声发射测点。（二）固定卷扬式启闭机在线监测系统 电动机、减速箱、卷筒的轴承座等部件应进行振动监测，每套启闭机共布置8个监测部位。 卷筒、制动盘的轴向位移、变形及磨损量应进行实时监测，每套启闭机共布置2个监测部位。 传动机构转速应进行实时监测，每套启闭机共布置2个监测部位（优先考虑布置在低

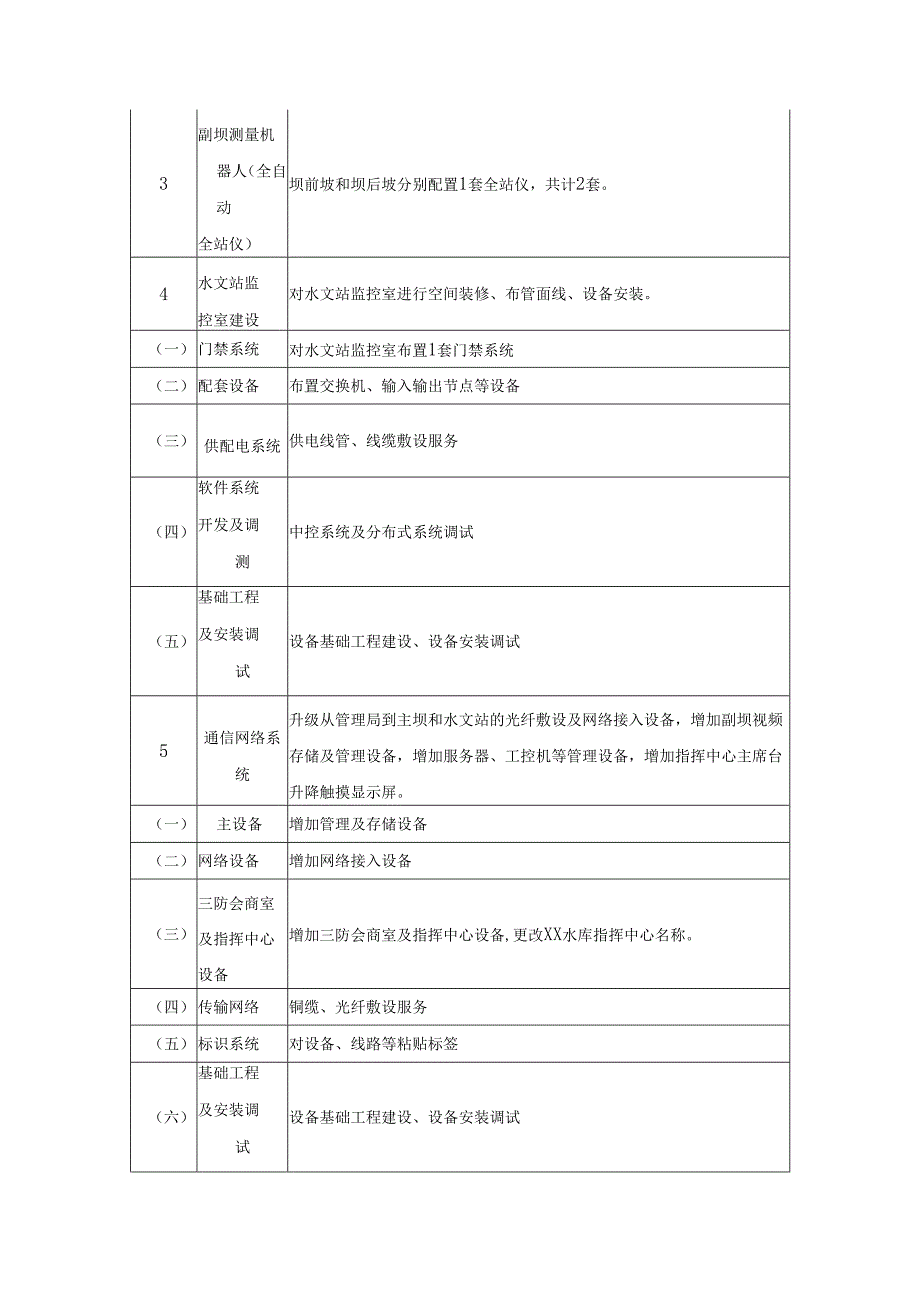

4、速端）。钢丝绳断丝损伤应进行实时监测，每套启闭机共布置2个监测部位。（三）现地集中控制前端传感器接入、传输、处理等设备（四）基础工程及安装调试设备基础工程建设、设备安装调试3副坝测量机器人（全自动全站仪）坝前坡和坝后坡分别配置1套全站仪，共计2套。4水文站监控室建设对水文站监控室进行空间装修、布管面线、设备安装。（一）门禁系统对水文站监控室布置1套门禁系统（二）配套设备布置交换机、输入输出节点等设备（三）供配电系统供电线管、线缆敷设服务（四）软件系统开发及调测中控系统及分布式系统调试（五）基础工程及安装调试设备基础工程建设、设备安装调试5通信网络系统升级从管理局到主坝和水文站的光纤敷设及网络接
5、入设备，增加副坝视频存储及管理设备，增加服务器、工控机等管理设备，增加指挥中心主席台升降触摸显示屏。（一）主设备增加管理及存储设备（二）网络设备增加网络接入设备（三）三防会商室及指挥中心设备增加三防会商室及指挥中心设备,更改XX水库指挥中心名称。（四）传输网络铜缆、光纤敷设服务（五）标识系统对设备、线路等粘贴标签（六）基础工程及安装调试设备基础工程建设、设备安装调试6无线网络覆盖对主坝坝区（含坝腔）、副坝坝区实现无线网络的全覆盖。（一）设备对主坝坝区（含坝腔）、副坝坝区实现无线网络的全覆盖，共布置33套AP（二）安装调试设备安装调试7广播系统在主坝和副坝增加广播对讲终端和音柱，在紧急情况下双向
6、呼叫对讲。（一）前端设备在主坝和副坝增加广播对讲终端和音柱，在紧急情况下双向呼叫对讲,共布置16套对讲终端（二）辅助材料对讲广播线缆、线管敷设（三）基础工程及安装调试设备基础工程建设、设备安装调试8密码应用系统使用密码机、密码服务平台、SSLVPN安全网关、智能密码钥匙、签名验签服务器、个人数字证书等实现系统的加解密。二智慧水库系统功能升级开发1数据底板构建涵盖基础数据、监测数据、地理空间数据的数据底板，构建一套“四全、四治（制）、四预、四管现代化矩阵管理平台。主要功能内容包括：（1）集成大坝安全监测系统（一期）已建感知设备监测及系统管理数据；（2）接入大坝安全监测系统（二期）新增感知设备监测
7、数据；（3）接入大坝基础数据；（4）集成水情测报系统水雨情数据和预报降雨数据；2知识平台建成集应急预案、调度规则、库容曲线、底孔泄流曲线、水位-闸位-流量关系曲线于一体的知识平台，为工程安全运行提供技术支持。3数字学生平台利用先进的BIM+GIS技术，搭建一套数字学生平台，平台具有良好的可扩展行且能够与本项目开发的软件系统进行集成。4大坝安全监测一张图在三维场景中集成主、副坝加载三维倾斜摄影数据，将实体工程映射至虚拟场景中，给用户沉浸式的体验。将项目中已建的感知设备按照其在实体工程中的按照位置，同步标注在三维场景对应的工程部位，包括大坝安全监测站点和视频监控视频监控站点。点击安全监测站点，可查
8、该站点的实时监测数据及历史监测数据，并绘制响应的过程曲线。点击视频监控站点，则可查看现场实时视频。集成XX水库水情自动测报系统气象预报数据和洪水预报数据，方便用户直观了解库区的水位变化情况。5监测预报利用库区预报降雨、实测水雨情数据、安全监测数据，结合大坝变形预测模型的分析结果，对水库主、副坝坝体变形进行预报。6监测预警（1）用户可通过系统制定预警规则和预警内容，并以表格的形式呈现；（2）预警规则字段有：工况、工程部位、监测要素、设计阈值、备注、启用标识；（3）预警规则设置具有增删查改的功能。（4）当发生预警事件，系统可借助短信平台向相关的管理人员发布预警信息；（5）软件平台可对已发送的预警信
9、息进行记录。7动态预演以管理局库区洪水预报数据为输入，结合大坝变形预测模型，对坝体变形进行预演，并能够在三维可视化场景中进行展示，方便管理局分析不同工况下坝体变形的情况。系统可对历史洪水的预演结果进行管理，方便用户再次开展预演，能快速获取预演结果。8应急预案针对不同工况下的预演结果，系统可自动生成应急预案并进行应急预案的发布；系统可对历史应急预案进行管理。9数据整编根据管理局的需求，按照模板对系统的各类安全监测数据进行整编，自动生成周报、月报、年报等报表，并以Word形式导出，以便管理局开展资料整编工作。10移动应用开发一套能满足管理需求的移动应用手机APP,主要功能包括：（1）实时监测：可查
10、看工程全部安全监测信息及历史数据，并提供相关统计分析曲线；（2）视频监控：查看现场实时监控视频；（3）查看所有预报及预警信息。11大坝安全自动化监测系统应用二期增加的监测设备与与一期平台接口开发、对接调试：（1）静力水准仪系统（2）浸润线系统（3）绕坝监测系统（4）全站仪管理系统12水库大坝应急指挥调度系统应用升级一期平台：（1）指挥信息研判应用：研判、资源、态势等分析，分析专题库等（2）联勤指挥：联勤指令定制、发送、分发、接收、查询，领导指示，任务反馈13平台配置服务升级一期平台：（1）协同平台：对象管理、用户角色管理、协作管理（2）统一定位服务：数据接收与分发、消息控制中心、监控管理中心（
11、3）预案支持服务：预案模板制定、生成、执行和管理（4）非语音报警接入服务：报警消息处理、分发，日志与故障报警，可接入模块（5）接口服务：GIS平台接口、视频接口、手机报警定位平台集成14辅助系统升级一期平台：（1）分布式音视频控制软件：信号预览、拖位上屏、无疑切换、IPC视频接入、人机分离管理、鼠标任意跨屏漫游、信号大屏推送、支持分组、权限分发、视音频分离操控（2）大屏控制系统软件：软件具备超高清实时回显监视功能，能在控制软件的虚拟屏上回显大屏当前的显示画面的内容，操作人员无需观看大屏即可完成操作电子证据管理软件：资料管理、设备管理、文件管理、系统管理（3）标识系统：新增二期建的设内容接入一期
12、标识系统（4）动环监控系统：新增二期建的设内容接入一期动环监控系统（5）广播系统：新增二期建设的设内容接入一期广播系统15平台安全及运维升级一期平台：（1）安全：管理安全、虚拟化安全、数据安全防护、多因素认证、系统实时监控、系统异常检测、系统日志审计、系统自动备份（2）运维：资源管理、故障管理、仪器档案管理、报表管理16智能巡检在一期平台上升级为三维可视化智能巡检17弧形闸门及启闭机在线监测系统实现实时自动监测、监控弧形闸门和启闭机的运行数据，并通过信息传输与处理，实现对闸门和启闭机结构静应力、动应力、振动响应、运行姿态、轴承运行状态、起升机构运行状态的实时在线监测和故障预警、报警。在软件系统
13、平台中可实时监控弧形闸门和启闭机的安全运行。三数据治理服务1地理空间数据处理服务新建库区三维倾斜摄影数据（主坝和副坝上下游100米）；新建主、副坝BlM模型（包含坝体、廊道）；2综合数据库建设服包括基础数据库、业务数据库和监测信息数据库建设务3大坝安全综合分析模型构建XX水库主坝和副坝变形预测模型，利用感知设备的监测数据，实现XX水库主、副坝坝体变形预测，并将模型计算结果反馈至大坝安全监测系统中。4知识库构建服务包括操作规程库、调度规则库和历史案例库构建。四系统集成1系统集成服务将原本独立的、分散的各个子系统和设备集成一个有机统一的集成系统，充分发挥整体效益，预留端口接入“惠云眼”、XX水文分局西枝江洪水淹没模型、水质监测等水库管理相关数据接口，并将大坝安全监测数据上传至XX省水库安全监测监管平台。
