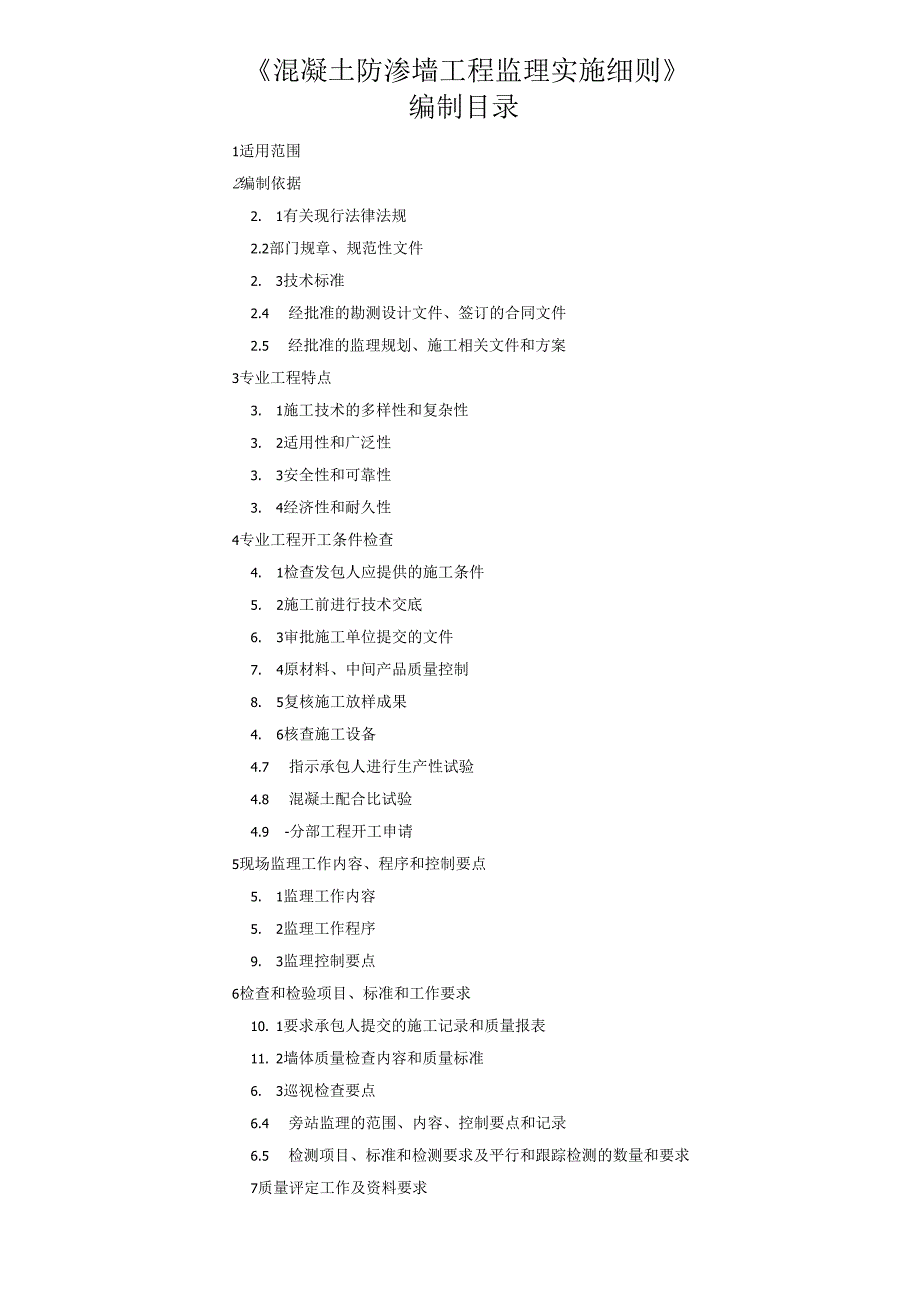

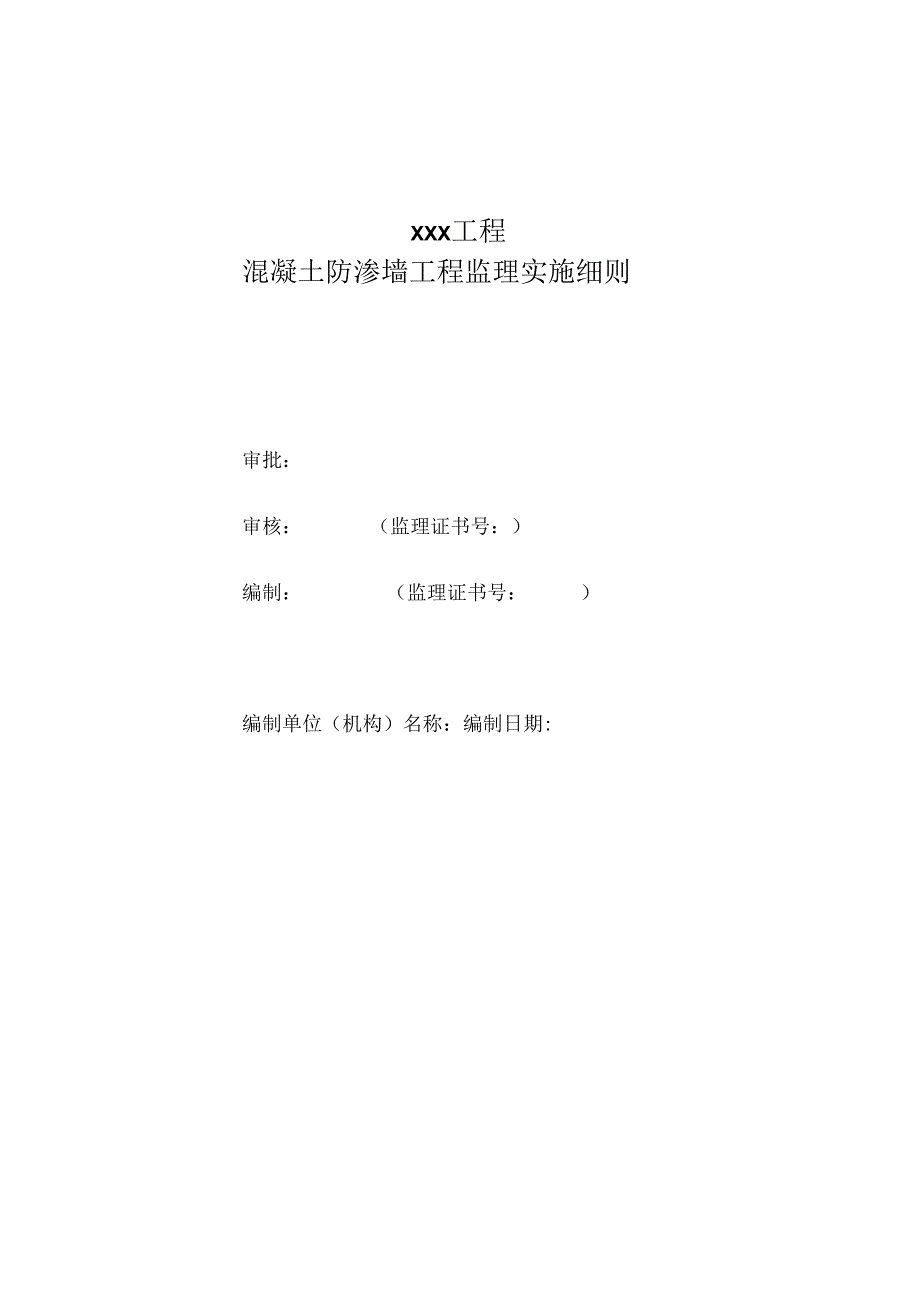

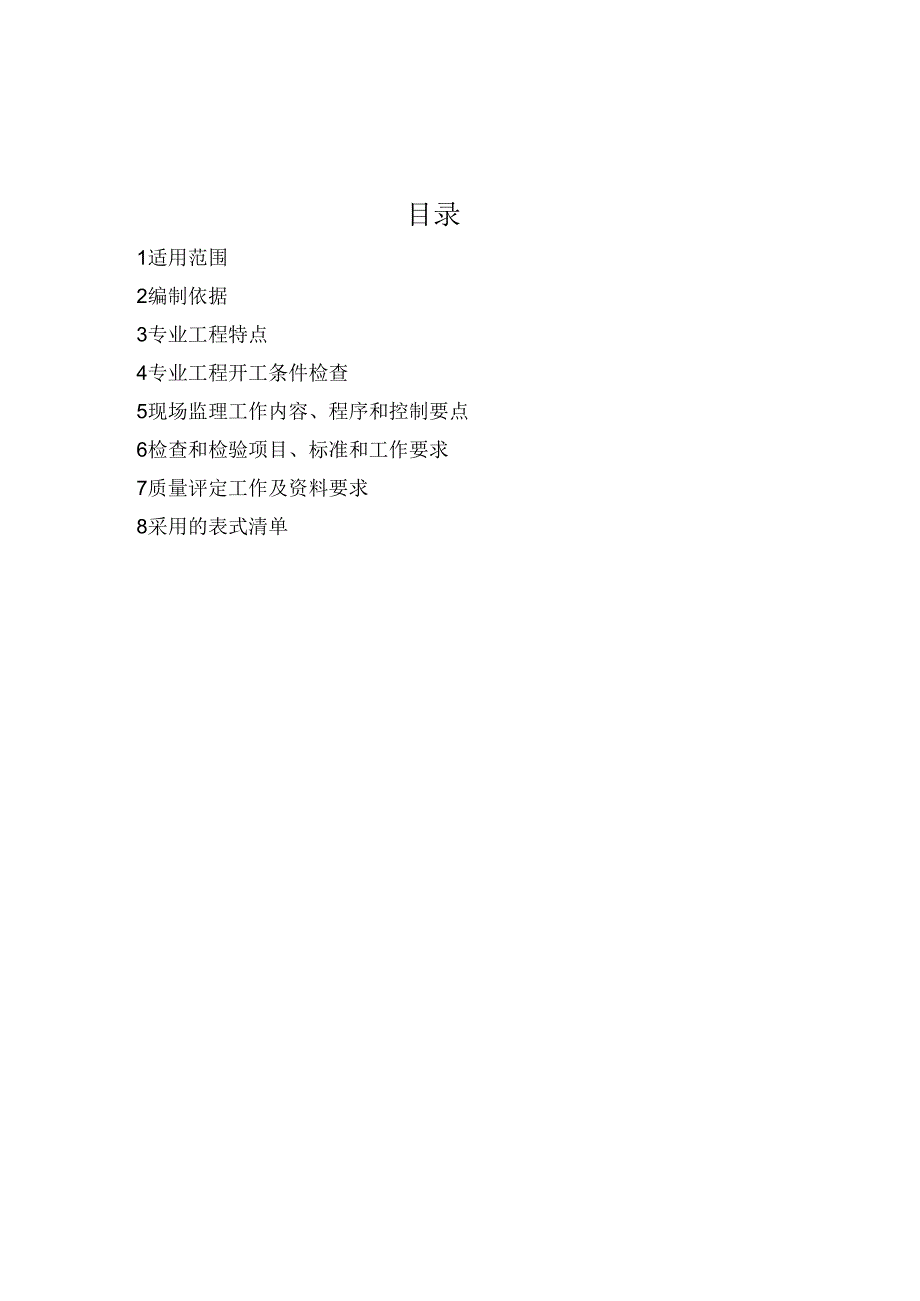

1、XXX工程混凝土防渗墙工程监理实施细则审批：审核：（监理证书号：）编制：（监理证书号：）编制单位（机构）名称：编制日期:目录1适用范围2编制依据3专业工程特点4专业工程开工条件检查5现场监理工作内容、程序和控制要点6检查和检验项目、标准和工作要求7质量评定工作及资料要求8采用的表式清单混凝土防渗墙工程监理实施细则编制目录1适用范围2编制依据2. 1有关现行法律法规2.2部门规章、规范性文件2. 3技术标准2.4 经批准的勘测设计文件、签订的合同文件2.5 经批准的监理规划、施工相关文件和方案3专业工程特点3. 1施工技术的多样性和复杂性3. 2适用性和广泛性3. 3安全性和可靠性3. 4经济性

2、和耐久性4专业工程开工条件检查4. 1检查发包人应提供的施工条件5. 2施工前进行技术交底6. 3审批施工单位提交的文件7. 4原材料、中间产品质量控制8. 5复核施工放样成果4. 6核查施工设备4.7 指示承包人进行生产性试验4.8 混凝土配合比试验4.9 -分部工程开工申请5现场监理工作内容、程序和控制要点5. 1监理工作内容5. 2监理工作程序9. 3监理控制要点6检查和检验项目、标准和工作要求10. 1要求承包人提交的施工记录和质量报表11. 2墙体质量检查内容和质量标准6. 3巡视检查要点6.4 旁站监理的范围、内容、控制要点和记录6.5 检测项目、标准和检测要求及平行和跟踪检测的数

3、量和要求7质量评定工作及资料要求6.6 质量评定一般原则和要求6.7 工序、单元工程质量评定7. 3资料要求8采用的表式清单8. 1评定表式清单9. 2记录表式清单10. 承包人采用的表式清单11. 监理机构采用的表式清单本实施细则适用于本合同施工图纸所示的大中型水利建设项目永久或临时建筑物松散透水地基的混凝土防渗墙工程施工监理工作。混凝土防渗墙工程适用范围如下：(1)防渗墙厚度为40Omm及以下的薄墙、深度不大于40m。(2)防渗墙厚度为600800mm、深度不大于80m。(3)防渗墙厚度为IelOO1200mm、深度不大于100m。2编制依据1.1 有关现行法律法规(1)建设工程质量管理条

4、例(2000年1月30日中华人民共和国国务院令第279号,2017年10月7日中华人民共和国国务院令第687号修改)。(2)国务院办公厅关于加强基础设施工程质量管理的通知(1999年2月13日国办发1999)16号)。1.2 部门规章、规范性文件(1)水利工程质量管理规定(水利部令第52号)。(2)水利工程质量检测管理规定(2009年1月1日水利部令第36号，2017年12月22日水利部令第49号修改)。2. 3技术标准(1)水利工程施工监理规范(SL288-2014)o(2)水利工程建设标准强制性条文(2020年版)。(3)水闸施工规范(SL27-2014)o(4)水工混凝土施工规范(SL6

5、77-2014)o(5)水利水电工程施工测量规范(SL52-2015)o(6)建筑地基处理技术规范(JGJ79-2012)。(7)建筑地基基础工程施工质量验收标准(GB50202-2018)o(8)水利水电工程混凝土防渗墙施工技术规范(SL174-2014)o(9)水利水电工程单元工程施工质量验收评定标准-混凝土工程(SL632-2012)o(10)水利水电工程施工质量检验与评定规程(SL176-2007)O(11)水利水电建设工程验收规程(SL223-2008)o(12)水利水电工程施工安全管理导则(SL721-2015)o(13)通用硅酸盐水泥(GB175-2023)o(14)混凝土用水标

6、准(JGJ63-2006)o(15)土的工程分类标准(GB/T50145-2007)o(16)水利水电工程注水试验规程(SL345-2007)o(17)水工混凝土试验规程(SL/T352-2020)o(18)膨润土(GB/T20973-2020)o(19)混凝土结构通用规范(GB55008-2021)o(20)水利水电工程施工测量规范(SL52-2015)o(21)钻井液材料规范(GB/T5005-2010)o(22)建设用卵石、碎石(GB/T14685-2022)o(23)建设用砂(GB/T14684-2022)o(24)水工混凝土外加剂技术规程(DL/T5100-2014)o(25)混凝土

7、外加剂应用技术规范(GB50119-2013)o(26)钢筋混凝土用钢第1部分：热轧光圆钢筋(GB1499.l-2024)o(27)钢筋混凝土用钢第2部分：热轧带肋钢筋(GB1499.2-2024)o2.4经批准的勘测设计文件、签订的合同文件(1)监理合同文件。(2)施工合同文件(包括合同技术条款)。(3)建设勘察初步设计报告、设计文件与施工图纸、技术说明、技术要求。2.5经批准的监理规划、施工相关文件和方案(1)监理规划。(2)施工组织设计、专项施工方案、施工工艺试验方案。(3)施工措施计划、安全技术措施、施工总进度计划、施工度汛方案。3专业工程特点3. 1施工技术的多样性和复杂性混凝土防渗

8、墙的施工涉及多种成墙工艺，如钻劈法、钻抓法、抓取法、洗削法等，每种工艺都有其特定的适用范围和优点。在施工过程中，除了孔口导墙和主要钻机轨道外，还需要构建供电、供水系统，以及建设造孔、供浆、清孔、混凝土运输、搅拌等辅助设施，因此施工而广、工作量大。3. 2适用性和广泛性混凝土防渗墙在多种地质条件下都适用，包括松软的淤泥、漂石、砂卵石甚至岩层，但施工难度不尽相同。混凝土防渗墙用途广泛，不仅能够防渗，还可抵御水流的冲刷，或作挡土、承重结构，可应用在大型深基础工程，也可应用于小型基础工程；既可用于临时建筑物(如截流围堰)，也可用于永久工程(如大坝基础)。3. 3安全性和可靠性混凝土防渗墙施工多为地下作

9、业，容易产生安全和质量隐患，但墙体连续性强、防水能力强、承重能力好，因此合理应用混凝土防渗墙可以有效地提高工程的施工质量。混凝土防渗墙施工技术和工艺较为成熟，检测方法简便，能够为工程质量提供可靠保障。3. 4经济性和耐久性相比其他防渗措施，混凝土防渗墙具有较好的耐久性，防渗效果良好。4专业工程开工条件检查4. 1检查发包人应提供的施工条件（1）施工详图阶段的防渗墙设计图纸和说明书。（2）墙体材料的种类、性能指标及其施工技术要求。（3）工程地质和水文地质资料、防渗墙轴线处的勘探孔柱状图和地质剖面图，勘探孔的间距可为50100m,地质条件变化较大时，勘探孔间距不宜大于20m。（4）水文气象资料。（

10、5）泥浆材料及墙体材料的产地、质量、储量、开采运输条件等资料。（6）施工区域内的地下管线、地下构筑物、周边建筑物及有其他特殊要求的详细资料。（7）对振动、噪声、排污等有关环境保护的要求及说明资料。（8）施工中应使用的标准以及有关的其他文件。4. 2施工前进行技术交底混凝土防渗墙施工前，监理机构参加或受发包人委托主持设计单位向承包人进行技术交底，说明防渗墙的设计技术要求、施工条件及与其他有关施工项目之间的关系。5. 3审批施工单位提交的文件（1）审批混凝土防渗墙施工措施计划。监理机构按照合同技术文件要求，在防渗墙工程开工前审批承包人编制的混凝土防渗墙施工措施计划。其内容如下：1）防渗墙槽段划分和

11、合拢段布置。2）挖槽（造孔）设备和辅助设施布置。3）槽孔建造施工工艺。4）泥浆试验、泥浆置换和清孔方法。5）钢筋笼制作和堆放。6）防渗墙观测仪器布置及预埋方法。7）混凝土配合比试验及其性能。8）墙体浇筑工艺和墙段连接措施。9）废浆及沉渣排放措施。10）施工进度计划。（2）审批施工组织设计。防渗墙工程开工前，监理机构审批承包人编制施工组织设计,内容包括：1）工程概述（包括施工项目、合同工程量及合同工期）。2）施工平面布置。3）施工工序、工艺和设备配置（包括规格、型号、台时生产率、使用说明书）。4）施工进度计划。5）材料与劳动力投入计划。6）组织管理机构。7）可能遇到的不良地层或不利施工条件下的造

12、孔、成槽与浇筑措施。8）质量控制措施。9）安全生产与环境保护措施。10）其他按合同文件规定应报告或说明的情况。4.4原材料、中间产品质量控制监理机构对水泥、砂、土等原材料和混凝土等中间产品进行进场检验，经检验合格后可用于工程建设。4.5复核施工放样成果防渗墙工程开工前，监理机构复核承包人施工放样成果。4.6核查施工设备监理机构应监督承包人按照施工合同约定安排钻孔、挖（铳）槽机械等施工设备及时进场，并对进场的施工设备及其合格性证明材料进行核查；旧施工设备（包括租赁的旧设备）应进行试运行，监理机构确认其符合使用要求和有关规定后方可投入使用；监理机构发现承包人使用的施工设备影响施工质量、进度和安全时

13、应及时要求承包人增加、撤换。4.7指示承包人进行生产性试验监理机构应指示承包人在工程地质条件相类似的地段或在防渗墙中心线部位进行生产性试验，以验证设定的造孔、固壁泥浆、墙体浇筑等施工工艺和参数的适应性，审批承包人的试验方案；承包人试验完成后，将试验成果提交监理机构确认；监理机构依据试验成果审查承包人提交的施工工艺。4.8混凝土配合比试验审批承包人塑性混凝土和固化灰浆的室内和现场混凝土配合比试验成果。4.9分部工程开工申请本工程防渗墙划分为分部工程时，工程监理机构应检查施工单位的施工准备情况，当具备开工条件后，批复施工单位提出的分部工程开工申请。5现场监理工作内容、程序和控制要点5.1监理工作

14、内容（1）施工过程质量控制。对施工平台及导墙、泥浆、槽孔建造、墙体材料、城墙施工、墙段连接、防渗墙施工、特殊情况处理等施工过程，按照工程建设标准强制性条文（水利工程部分）以及有关技术标准和施工合同约定，对施工质量及与质量活动相关的人员、原材料、中间产品、工程设备、施工设备、工艺方法和施工环境等质量要素进行监督和控制。（2）施工进度控制。监理机构应检查承包人是否按照批准的施工进度计划组织施工，资源的投入是否满足施工需要；监理机构应跟踪检查施工进度，分析实际施工进度与施工进度计划的偏差，并采取相应的监理措施；监理机构在检查中发现实际施工进度与施工进度计划发生了实质性偏离时，应指示承包人分析进度偏差

15、原因、修订施工进度计划并报监理机构审批。（3）工程资金控制。监理机构在施工合同约定期限内，对承包人提交的结清申请单及相关证明材料，依据钢筋混凝土防渗墙、塑性混凝土防渗墙按施工图纸所示尺寸计算的有效截水面积以平方米为单位计量进行审核，同意后签发完工付款证书，报发包人。（4）检查施工单位落实施工安全、文明施工、环境保护和水土保持工作情况。1)督促承包人对作业人员进行安全交底，检查承包人安全技术措施的落实情况，及时制止违规施工作业。巡视检查承包人的用电安全、消防措施和场内交通管理等情况。检查承包人安全防护用品的配备情况。监理机构发现施工安全隐患时，应要求承包人立即整改；必要时，可指示承包人暂停施工，

16、并及时向发包人报告。监理机构应监督承包人将列入合同安全施工措施的费用按照合同约定专款专用，并在监理月报中记录安全措施费投入及使用情况。2)依据有关文明施工规定和施工合同约定，审核承包人的文明施工组织机构和措施。检查承包人文明施工的执行情况，并监督承包人通过自查和改进，完善文明施工管理。督促承包人开展文明施工的宣传和教育工作，积极配合当地政府和居民共建和谐建设环境。3)监督承包人落实合同约定的施工现场水土保持及环境保护工作。(5)监理人员按照水利工程施工监理规范要求填写现场记录，包括监理日记、监理日志、旁站监理值班记录等；监理机构根据工作需要向承包人发布文件、编制监理月报和根据工作需要编制专题工

17、作报告并报送发包人。5. 2监理工作程序(1)依据监理合同选派监理工程师、监理员和其他工作人员。(2)监理人员熟悉有关工程建设有关法律法规、规章以及技术标准，熟悉工程设计文件、施工合同文件和监理合同文件。(3)监理机构对监理人员进行监理工作交底。(4)编制监理实施细则。(5)实施施工监理工作。(6)整理监理工作档案资料。(7)参加工程验收工作，参加发包人与承包人的工程交接和档案资料移交。(8)按合同约定实施缺陷责任期的监理工作。(9)向发包人提交有关监理档案资料、监理工作报告。(IO)向发包人移交其所提供的文件资料和设施设备。6. 3监理控制要点(1)监督承包人的混凝土防渗墙质量保证体系的实施

18、和改进情况。(2)检查承包人的工程质量检测工作是否符合规范要求。(3)依据确认的现场工艺试验成果，审查承包人提交的施工措施计划中的施工工艺。(4)通过现场察看、查阅施工记录以及按照水利工程施工监理规范(SL288-2014)第6.2.11条、第6.2.13条、第6.2.14条实施的旁站监理、跟踪检测和平行检测等方式，对施工质量进行控制。(5)要求承包人按施工合同约定及有关规定对工程质量进行自检，合格后方可报监理机构复核。(6)单元工程(工序)的质量评定未经监理机构复核或复核不合格，承包人不得开始下一单元工程(工序)的施工。(7)发现承包人使用的原材料、中间产品、施工设备或其他原因可能导致工程质

19、量不合格或造成质量问题时，应及时发出指示，要求承包人立即采取措施纠正，必要时，责令其停工整改。(8)发现施工环境可能影响工程质量时，应指示承包人采取消除影响的有效措施。必要时，按第6.3.5条第1款规定要求其暂停施工。6检查和检验项目、标准和工作要求混凝土防渗墙施工为重要隐蔽工程，监理机构必须加强对人员、设备、原材料以及各个工序的质量控制，采取巡视检查、重点部位和关键工序进行旁站监理、平行检测和跟踪检测的方法，对施工过程进行控制，确保工程质量。7. 1要求承包人提交的施工记录和质量报表施工过程中，监理机构应要求承包人提交以下各项施工记录和质量报表：(1)防渗墙轴线及槽段测量放样资料。(2)墙体

20、材料试验和配合比试验成果。(3)槽孔造孔、泥浆置换、清孔、墙体浇筑等施工记录。(4)质量检查记录和质量事故处理记录等。(5)仪器设备安装埋设的施工记录和质量检查报表。6.2墙体质量检查内容和质量标准防渗墙质量检查程序包括工序质量检查和墙体质量检查。工序质量检查在施工过程中进行，墙体质量检查在成墙后抽查。工序质量检查包括造孔、终孔、清孔、接头处理、混凝土浇筑(包括钢筋笼、预埋件、观测仪器安装埋设)等。各工序检查合格后，监理机构应签发工序质量检查合格证。上道工序未经检查合格，不应进行下道工序。(1)槽孔建造的终孔质量检查包括下列内容：1)孔深、槽孔中心偏差、孔斜车、槽宽和孔形。2)基岩岩样与槽孔嵌

21、入基岩深度。3)一期、二期槽孔可接头的套接厚度。(2)槽孔的清孔质量检查包括下列内容：D接头孔刷洗质量。2)孔底淤积厚度。3)孔内泥浆性能(包括密度、黏度、含砂量)。(3)混凝土浇筑质量检查包括下列内容：1)导管布量。2)导管埋深。3)浇筑混凝土面的上升速度。4)钢筋笼、预埋件、观测仪器安装埋设。5)混凝土面高差。(4)墙体材料质量检查包括下列内容：1)混凝土成型试件应在槽孔口现场取样。2)抗压强度试件每个墙段至少成型1组，大于500m3的墙段至少成型2组，抗渗性能试件每810个墙段成型1组。3)薄墙抗压强度试件每5个墙段成型1组，抗渗性能试件每20个墙段成型1组。4)固化灰浆和自凝灰浆应进行

22、抗压及抗渗试验，试验组数根据工程规模确定。5)确需进行弹性模量试验时，弹性模量试件数量根据需要确定。(5)墙体质量检查包括墙体物理力学性能指标、控制墙段接缝和可能存在的缺陷。成墙后检查可采用钻孔取芯、注水试验或其他检测等方法，注水试验按照水利水电工程注水试验规程(SL345-2007)的规定进行。检查孔的数量宜为每1520个槽孔1个，位置应具有代表性，遇有特殊要求时，可酌情增加检测项目及检测频率，固化灰浆和自凝灰浆的质量检查可在合适龄期进行。6. 3巡视检查要点(1)监理机构应对承包人的人员、原材料、中间产品、钻孔、挖(铳)槽机械等施工设备、工艺方法、施工环境和工程质量等进行巡视检查。(2)监

23、理机构应对承包人的用电安全、消防措施、危险品管理和场内交通管理等情况进行巡视。(3)监理机构应对造孔、终孔、清孔、接头处理、混凝土浇筑(包括钢筋笼、预埋件、观测仪器安装埋设)等进行巡视。6.4旁站监理的范围、内容、控制要点和记录(1)旁站监理的范围为：防渗墙混凝土浇筑工序、预埋件和观测仪器安装埋设工序。(2)旁站监理控制要点和记录的主要内容包括：天气情况、人员情况、施工起止时间、施工部位等。人员情况应真实记录现场与旁站有关的施工单位的技术、质检人员名单和班组长及现场人员数量。施工起止时间应记录施工开始时间和结束时间。施工部位应写清所在部位的桩号、轴线、标高。(3)主要设备及运转情况。主要记述施

24、工时使用的拌和设备、混凝土输送泵、钻孔挖槽机械等主要设备的名称、规格、数量，与施工单位报验并经监理工程师审批的设备是否一致，施工机械设备运转状态。(4)主要材料使用情况。主要记录使用的主要材料的名称、型号、厂家、数量及其与施工报验并经监理工程师审批的材料是否一致，如泥浆下混凝土防渗墙成墙旁站记录”材料使用情况”应写清水泥生产厂家、强度、等级、出厂编号、使用数量，若采用外加剂，还应写清外加剂名称、生产厂家、掺量等。描述混凝土拌制用砂的含水率、含泥量、细度模数；粗骨料超逊径含量、含泥量、针片状含量；混凝土坍落度、含气量等。(5)施工过程描述。在泥浆下混凝土防渗墙成墙施工时，主要描述导管内径及埋入混

25、凝土的深度、两套以上导管的中心距离、混凝土面上升速度、测量槽孔内混凝土面深度、混凝土连续浇筑的时间和因故中断时间、现场填绘混凝土浇筑指示图，以及槽孔口设置的盖板情况等内容。(6)监理现场检查、检测情况。记录监理机构巡视检查情况和对承包人发出的通知、见证取样、跟踪检测和平行检测记录等。(7)承包人提出的问题和监理机构的答复和指示。6.5检测项目、标准和检测要求及平行和跟踪检测的数量和要求(1)检测项目、标准和检测要求。1)水泥：以同一水泥厂、同品牌、同强度等级、同一出厂编号，袋装水泥每20Ot为一检验批，散装水泥每40Ot为一检验批次，不足200t、40Ot也作为一取样单位。检测指标包括凝结时间

26、安定性、抗压强度、抗折强度、烧失量等。2)混凝土外加剂：外加剂验收检验的取样单位按掺量划分。掺量不小于1%的外加剂以不超过100t为一取样单位，掺量小于1%的外加剂以不超过50t为一取样单位，掺量小于0.05%的外加剂以不超过2t为一取样单位。不足一个取样单位的应按一个取样单位计。外加剂验收检验项目：减水率、泌水率比、含气量、凝结时间差、坍落度损失、抗压强度比。必要时进行收缩率比、相对耐久性和匀质性检验。3)膨润土：每60t为一检验批次，不足60t也应检测一次；散装每一罐车为一批。4)砂：1组600t,不足60Ot也取1组。5)混凝土成型试件：应在槽孔口现场取样，抗压强度试件每个墙段至少成型

27、1组，大于500m的墙段至少成型2组：抗渗性能试件每8-10个墙段成型1组；薄墙抗压强度试件每5个墙段成型1组，抗渗性能试件每20个墙段成型1组。(2)平行检测和跟踪检测：按照监理合同约定的数量和比例进行平行检测和跟踪检测，其中混凝土平行检测试样不少于承包人检测数量的3%；混凝土跟踪检测试样不少于承包人检测数量的7%。7质量评定工作及资料要求7. 1质量评定一般原则和要求防渗墙工程系重要隐蔽工程，应严格按照合同技术条款、设计文件和水利水电工程施工质量检验与评定规程(SL176-2007)进行施工质量评定，切实保证工程质量。7. 2工序、单元工程质量评定(1)单元工程划分。每一槽孔为一单元工程。

28、2)工序及单元工程质量验收评定标准执行水利水电工程单元工程施工质量验收评定标准-地基处理与基础工程(SL633-2012)o(3)混凝土防渗墙为重要隐蔽单元工程及关键部位单元工程,质量经承包人自评合格、监理单位抽检后，由项目法人、监理、设计、施工、工程运行管理等单位组成联合小组，共同检查核定其质量等级并填写签证表，报工程质量监督机构核备。(4)工序和单元工程施工质量评定的监理工作。1)工序工程质量评定。a.监理机构提交工序中施工质量检验项目的平行检测资料。b.监理机构复核承包人提交的工序施工质量验收评定表:核查施工单位报验资料是否真实、齐全；结合平行检测和跟踪检测结果，复核工序施工质量检验项

29、目是否符合本标准的要求，签署工序施工质量评定意见。2）单元工程质量评定。a.监理机构提交对单元工程施工质量的平行检测资料和监理工程师签署质量复核意见的单元工程施工质量验收评定表。b.监理机构复核承包人提交的单元工程施工质量验收评定表:核查施工单位报验资料是否真实、齐全；对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到标准要求；检查已完单元遗留问题的处理情况，在施工单位提交的单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见。7. 3资料要求（1）监理机构应要求承包人安排专人负责工程档案资料的管理工作，监督承包人按照有关规定和施工合同约定进

30、行档案资料的预立卷和归档。（2）监理机构对承包人提交的归档材料应进行审核，并向发包人提交对工程档案内容与整编质量情况审核的专题报告。（3）监理机构应按有关规定及监理合同约定，安排专人负责监理档案资料的管理工作。凡要求立卷归档的资料，应按照规定及时预立卷和归档，妥善保管。（4）在监理服务期满后，监理机构应对要求归档的监理档案资料逐项清点、整编、登记造册，移交发包人。（5）监理机构归档资料清单（不限于）如下：1）监理机构的设置与主要人员情况表。2）监理大事记。3）监理实施细则。4）监理制度。5）施工图审查意见单、施工图签发表，设计技术交底会议纪要、项目法人及设计单位技术方案通知等。6）施工技术方案

31、申报表、批复表。7）施工进度计划申报表、批复表。8）承包人现场组织机构及主要人员报审表、批复表（人员证件）。9）原材料/中间产品进场报验单、批复表。10）施工设备进场报验单、批复表。11）施工放样报验单、批复表。12）施工测量成果报验单、批复表。13）项目划分批复文件及报审表、划分表。14）分部工程开工批复、分部工程开工申请表。15）施工进度控制资料。16）监理通知、警告通知、整改通知及回复单。17）暂停施工指示。18）旁站监理值班记录。19）监理巡视记录。20）工程质量平行检测记录。21）工程质量跟踪检测监理。22）见证取样跟踪记录。23）安全检查记录。24）事故报告单、批复表。25）工程结

32、算书、月支付资料（附支持性资料）。26）工程计量资料（计量依据、完成图纸、计算过程、计算结果）。27）工程变更（合同外新增）价格申请、审批、签认单。28）工程变更申请、指示、通知。29）索赔申请、审核、费用签认。30）会议纪要：第一次工地会议、监理例会、监理专题会议等。31）监理月报。32）监理日记、日志。33）工程项目施工质量评定表，由监理单位填写、项目法人认定、质量监督机构核定，盖单位公章。34）单位工程施工质量评定表，由施工单位自评、监理单位复核、项目法人认定、质量监督机构核定，盖单位公章。35）分部工程施工质量评定表，由施工单位自评、监理单位复核（加盖项目机构章）、项目法人认定、质量监

33、督机构核备。36）检测检查记录台账。37）原材料厂方的质量保证资料，进场复检见证资料（施工单位提供）。38）配合比（施工单位提供）。39）原材料及中间产品平行检测。40）单元工程监理平行检测记录备查表（抽检表）。41）合同完工验收申请报告、验收鉴定书。42）单位工程验收申请报告，验收鉴定书。43）分部工程验收申请报告，验收鉴定书（按分部工程编码排列）。44）重要隐蔽（关键部位）单元工程签证资料。由施工单位自评，监理单位抽查，项目法人、设计、监理、施工、运行管理单位联合小组核定，填写隐蔽单元工程质量等级签证表，附件齐全，由项目法人报质量监督机构核备。45）影像资料，主要反映监理工作情况。8采用的

34、表式清单8. 1评定表式清单采用水利水电工程单元工程施工质量验收评定表及填表说明。(1)混凝土防渗墙单元工程施工质量验收评定表。(2)混凝土防渗墙造孔工序施工质量验收评定表。(3)混凝土防渗墙清孔工序施工质量验收评定表。(4)混凝土防渗墙混凝土浇筑工序施工质量验收评定表。8.2记录表式清单采用水利水电工程混凝土防渗墙施工技术规范(SL174-2014)附录B施工记录图表格式：(1)防渗墙工程冲击钻造孔班报表。(2)防渗墙工程抓斗挖槽班报表。(3)导管下设及开浇情况记录表。(4)混凝土浇筑导管拆卸记录表。(5)孔内混凝土面测量深度记录表。(6)槽孔混凝土浇筑指示图及浇筑过程记录表。(7)接头管下

35、设记录表。(8)接头管起拔记录表。(9)造孔质量检查记录表。(10)清空质量检验记录表。(11)单孔基岩面鉴定表。8. 3承包人采用的表式清单承包人采用的表式清单见表K表1承包人采用的表式清单序号表格名称表格类型表格编号1施工技术方案申报表CBOl承包。技案2现场组织机构及主要人员报审表CB06承包C机人3材料/中间产品进场报验单CB07承包C报验4施工/试验设备进场报验单CB08承包设备5施工放样报验单CBll承包。放样6联合测量通知单CB12承包联测7施工测量成果报验单CB13承包C测量8合同工程开工申请表CB14承包合开工9分部工程开工申请表CB15承包分开工10施工安全交底记录CB15
