湿式静电除尘器技术方案.docx

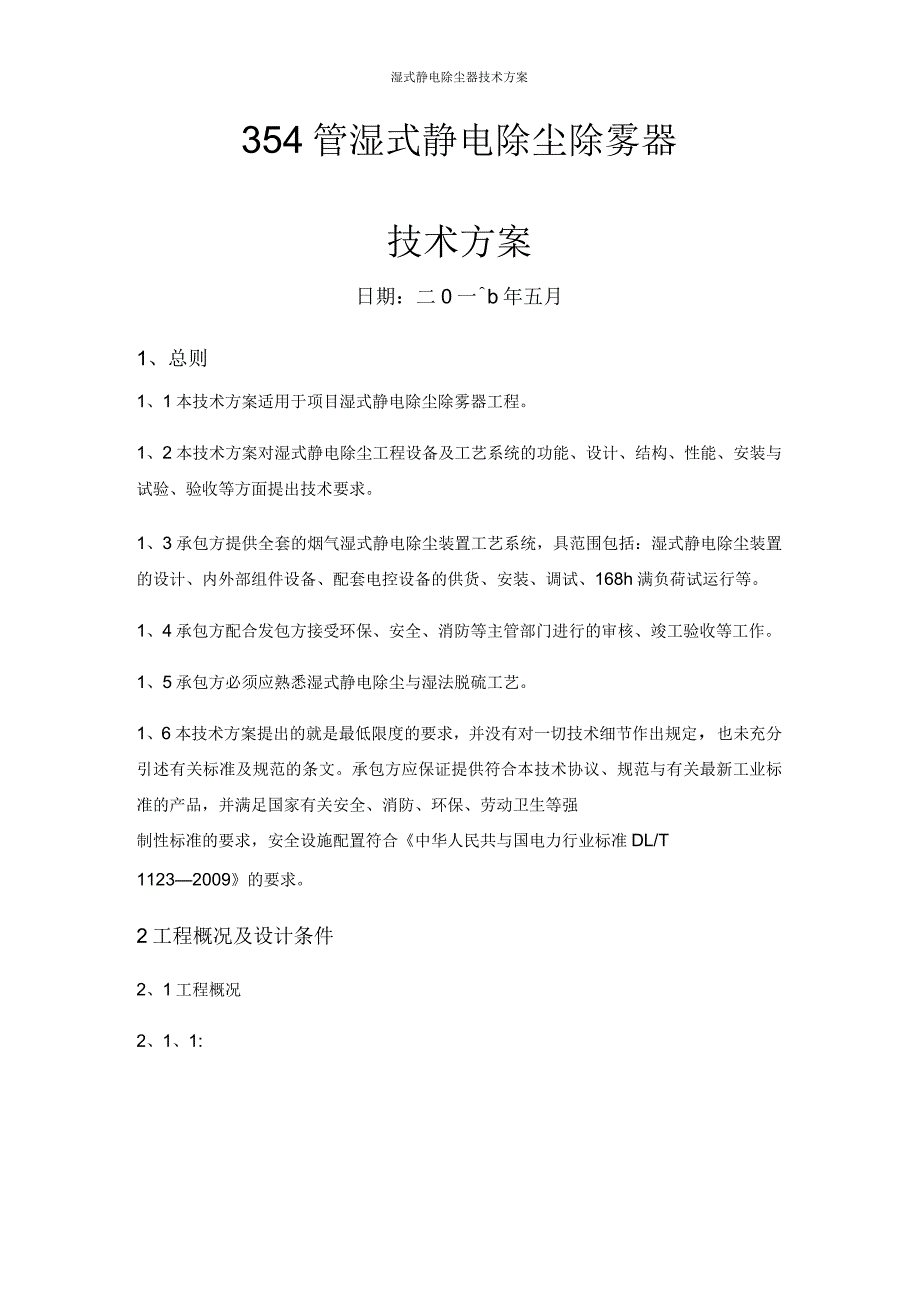

1、湿式静电除尘器技术方案354管湿式静电除尘除雾器技术方案日期：二0一b年五月1、总则1、1本技术方案适用于项目湿式静电除尘除雾器工程。1、2本技术方案对湿式静电除尘工程设备及工艺系统的功能、设计、结构、性能、安装与试验、验收等方面提出技术要求。1、3承包方提供全套的烟气湿式静电除尘装置工艺系统，具范围包括：湿式静电除尘装置的设计、内外部组件设备、配套电控设备的供货、安装、调试、168h满负荷试运行等。1、4承包方配合发包方接受环保、安全、消防等主管部门进行的审核、竣工验收等工作。1、5承包方必须应熟悉湿式静电除尘与湿法脱硫工艺。1、6本技术方案提出的就是最低限度的要求，并没有对一切技术细节作出

2、规定，也未充分引述有关标准及规范的条文。承包方应保证提供符合本技术协议、规范与有关最新工业标准的产品，并满足国家有关安全、消防、环保、劳动卫生等强制性标准的要求，安全设施配置符合中华人民共与国电力行业标准DL/T11232009的要求。2工程概况及设计条件2、1工程概况2、1、1:承包方提供设备及工艺的设计、规范至少包括：燃煤电厂电除尘器火电施工质量验收及评定标准电气装置安装工程施工及验收规范高压静电除尘用整流设备高压静电除尘用整流设备试验方法钢结构设计规范建筑钢结构荷载规范建筑抗震设计规范计、设备选择、采购、运输及储存、制造及安装（含设计、施工卜调试、试验及检查、试运行、考核与环保验收、消缺

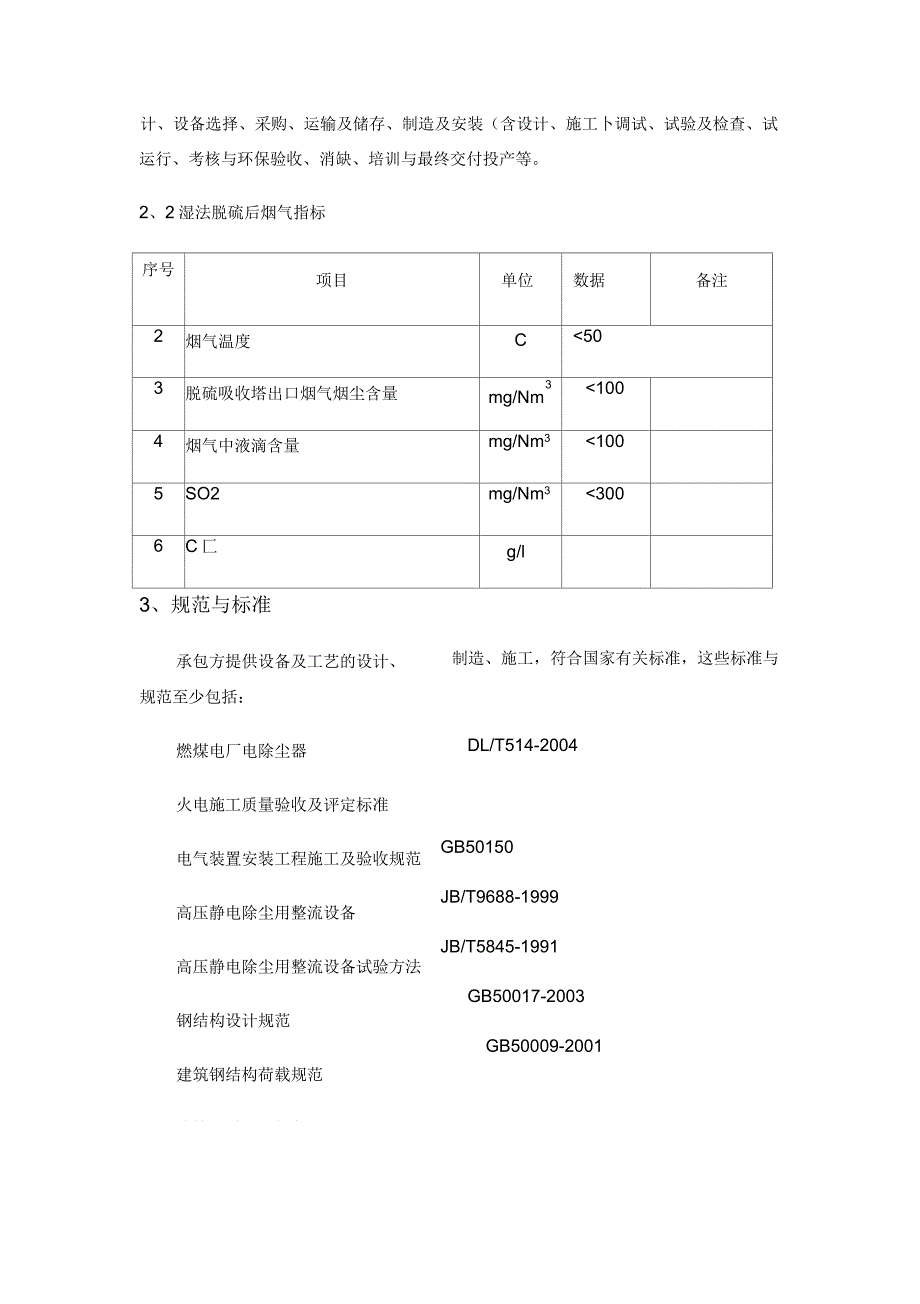

3、培训与最终交付投产等。2、2湿法脱硫后烟气指标序号项目单位数据备注2烟气温度C503脱硫吸收塔出口烟气烟尘含量3mg/Nm1004烟气中液滴含量mg/Nm31005SO2mg/Nm33006C匚g/l3、规范与标准制造、施工，符合国家有关标准，这些标准与DL/T514-2004GB50150JB/T9688-1999JB/T5845-1991GB50017-2003GB50009-2001固定式钢斜梯安全技术条件GB4053GB50011-2001固定式工业钢平台GB4053、4火力发电厂热力设备与管道保温油漆设计技术规定SDGJ59工业企业噪声控制设计规范GBJ87-85工业企业噪声卫生标

4、准焊接接头的基本型式与尺寸GB/T985986-1988碳素结构钢与低合金结构钢冷轧薄钢板及钢带GB/T11253-1989普通碳素结构钢与低合金结构钢热轧厚钢板及钢带GB/T3274-1988优质碳素结构钢烟风煤粉管道零部件典型设计手册电力工程电缆敷设设计规范烟气监测方法按有关标准执行火力发电厂设计技术规程钢结构工程施工及验收规范工业管道施工及验收火电厂大气污染物排放标准火电厂湿法脱硫、湿电防腐要求4、工程设计及技术要求GB/T 699-199974DDGB50217-1994DL5000GB50305GBJ253按有关标准执行按有关标准执行4、1布置形式4、1、1项目湿式静电除尘除雾器按单

5、独模式建设4、1、2湿式静电除尘器的高、低压控制柜等附属设备与烟气脱硫工程集中布4、1、3湿式静电除尘装置变压器室外布置在本体上。4、1、4烟气湿式静电除尘装置为室外布置。4、1、5设计检修平台及相连的扶梯、走道,满足整套装置内外部件安装、运行维护及检修的要求。4、2性能要求4、2、1主要性能参数出口粉尘浓度:5mg/Nm3本体阻力：350Pa本体漏风率:0液滴排放浓度:30处理烟气量(工况)(Q)m3/h160000本体阻力Pa350Pa本体漏风率%0噪声dB802外形尺寸见图3电场数量个1烟气实际流通截面积m2404阳极收尘面积m22651电场内烟气流速m/s小于1、2烟气流经电场时间s5

6、5阳极管有效高度m6厅P项目名称单位数值备注6入口雾滴浓度mg/Nn3100保位值入口粉尘浓度mg/Nn3100保证值出口雾摘浓度mg/Nn315保证值出口粉尘排放浓度mg/Nn385PM25脱除率%957电场有效宽度mm180同极间距mm366通道数量支3548阳极管型式mm正六边内切360/壁厚3/L=6000阴极线型式2205或钛合金高效芒刺锯齿型喷淋方式单管单冲，间断喷淋冲洗10烟气设计温度C4555烟气最高温度C8011高压电源型号80kv2200mA重量kg450单台高压电源额定容量80kv2200mA适用的海拔高度与环境温度3000;-25C40c湿式静电除尘器电气总负荷240k

7、w（已提供设备功率为准）总功耗126kw12工艺喷淋冲洗水量T/min1、5单嘴喷量m3/min0、025喷淋冲洗分区个6J丁P项目名称单位数值备注喷淋水压力MPa0、250、3513壳体材质/规格材质:Q235-B;壳体板厚8mm14阴极框架材质/规格材质:2205阳极营束支撑装置材质/规格材质：Q235-B/阻燃坡璃鳞片200x400x10与100x300x10空心方管阳极管材质/规格碳纤维增强复合材料CFRP;内切圆360mm六用管，长度6000mmx3mm（电阻燃玻璃钢）阴极线材质/规格钛合金；20x1x7550极线重锤材质/规格/数量铸铁/PP重锤固定装置材质/规格CFR喉条，厚度1

8、0mm上下密封板材质/规格CFRPt型板,厚度5mm15内部烟气均孔板材质FRPP支撑梁材质材质:Q235-B/阻燃玻璃鳞片200x100x5与100x100x5空心方管16冲洗管路（内）材质/规格FRPP/DN150PN10MPa冲洗管路（外）材质/规格DN150无缝钢管喷雾喷嘴材质/规格聚四氟乙烯，0、025m3/min17内防腐材质/规格阻燃耐腐玻璃鳞片;2mm外保温材质/规格硅酸铝保温材料,100mm根据甲方需求确定18加热风机型式离心式（9-19式A）台数台2加热风机电机型号三相异步电动机2级风量n3/h10001500J丁P项目名称单位数值备注风压3000Pa电机功率kw2、2加热

9、器型号GH-36内外保温壳体材质Q235-A消音+过滤器材质304不锈钢加热元件材质304不锈钢加热器功率kw2kw/支（18支）电动风门DN1250、10、6MPa2台压力变送器DN1250、10、6MPa1台19绝缘瓷套保温箱外壳材料材料:Q235-A绝缘瓷套保温箱外保温材料/厚度硅酸铝毡，厚度：100mm绝缘瓷套材料石英陶瓷电加热器1kw/支、3支/箱,12支/台、304不锈钢热电阻双支铠装PT100,4支20工艺水罐箱容积3m10材质/规格Q235-B,2000x3200工艺水泵Q=90rn/hH=65m台数台2/一运一备管道、冲洗阀清水阀304不锈钢，管道材质器Q2356性能保证项目

10、保证值备注出口粉尘浓度一,，380%PM25脱除率95%雾滴排放15mg/Nm保证值用水量1、5t/min电负荷240kw年可用小时数8600h所有设备性能保证期为环保验收合格后1年，大修年限（按装置最大连续运行时间计）应大于6年。7质量保证7、 1每台湿式电除尘器的主要零部件应按图纸及技术文件要求进行功能检查与试验，以保证设计与结构满足本协议、规范要求。7、2所有材料与零部件，应有材料或零部件质量保证书与/或复检试验报告。采用材料的化学成份，机械性能及内在质量应符合图样及技术文件的规定，并充分考虑耐腐蚀性能。7、3承包方在设备出厂发运的同时应提供有关质量保证的各项质量文件与技术文件。7、4设

11、备保质期从设备调试完成，168小时试运行验收合格正式运行开始之日起12月。质保期内，因设计、制造、施工问题发生损坏，或不能进行正常工作时，承包方应免费为发包方修复或更换其它部件。8、设计及供货范围8、 1一般要求8、 1、1承包方保证提供设备为全新的、先进的、成熟的、完整的与安全可靠的,且设备的技术经济性能符合本协议、规范要求。8、 1、2承包方应提供详细设备采购清单填写在承包方供货表格中,因承包方设备、材料及附件填写划分不明确,执行中发生分歧而不能解决时,由发包方指定为准。对于属于整套设备运行与施工所必需的部件,即使本协议未列出与/或数目不足,承包方仍须在执行的同时补足,且不增加费用。8、

12、1、3除有特别注明外,所列数量均为1台炉所需。8、 1、4承包方应提供所有安装与检修所需专用工具与消耗材料等,并提供详细供货清单。8、 1、5提供必要的随机备品备件。8、 1、6提供所供设备的进口件清单。8、 1、7承包方提供的技术资料清单。8、 1、8承包方应提供用其供货范围的相关图纸资料。8、 1、9承包方提供的供货品牌、生产厂家、施工队伍订货前需提供发电厂工程业绩及生产、施工资质,重要设备、材料生产厂家需经过双方考察后确定。8、 2承包方设计、设备供货范围:8、 2、1承包方提供1台功能完整的烟气湿式电除尘装置及其配套的辅助系统全套设备的设计、供货、安装、验收。8、 2、2承包方提供一套

13、功能完整的烟气湿式静电除尘装置、配套电控设备、工艺水冲洗系统、热风加热系统、尘液收集排出系统、烟道系统等供货,包括但不限于:9、 、2、2、1高频电源至阴极放电装置,包括:高频电源、高压直流线及通道、高压隔离开关柜、阻尼电阻、绝缘子瓷套等。8、2、2、2湿式静电除尘装置壳体。8、2、2、3所需的平台、旋梯、人孔,测试孔、测试平台等。8、2、2、4阴极框架及固定装置,包括:绝缘子、绝缘子箱及加热装置。8、2、2、5阳极框架及固定装置。8、2、2、6阴极线、阳极板。8、2、2、7壳体支撑梁。8、2、2、8内部冲洗雾化管路、喷嘴及管路固定装置、内部检修平台。8、2、2、9高压控制柜、低压控制柜、PL

14、C柜、安全联锁箱、照明箱、检修箱、就地设备控制箱。8、2、2、10冲洗雾化系统外部设备（含罐、泵、管道、热工仪表、电动执行器）及附件。8、2、2、11烟气压力、温度热工测点及仪表。8、2、2、12整套照明系统、整套避雷系统、整套接地系统。8、2、2、13尘液收集系统,设备罐、管道的防腐与保温。8、2、2、14湿式电除尘壳体内防腐及外保温。8、2、2、15进出烟道及内防腐及外保温。8、2、2、16进出烟道膨胀节、出口挡板门、密封空气站。8、2、2、17绝缘子箱热风密封系统。8、2、2、18本体设备至配电室高、低压控制柜的电缆及桥架。8、2、2、19本体热工测点仪器仪表至PLC电缆及桥架。8、2、

15、2、20配电室高、低压控制柜至PLC的电缆及桥架。8、2、2、21PLC系统及组态。8、2、2、22提供流场数值模拟报告。8、2、2、23供设备制造的进度表，并将生产过程的关键点标注在进度表中，以便于发包方对设备进行工厂检验。8、2、2、24工程所需土建：除尘装置桩基、基础，泵、罐、转机基础，管道、烟道、电缆桥架支撑及基础、封闭泵土建及设备房基础、地沟、地坑及整体施工。所辖范围室外场地土采用混凝土地面，具体界限以业主制定为主。8、2、2、25转机冷却水采用业主冷却循环水时，承包方负责与业主就近区域冷却循环水管道对接（含地沟土建）。8、2、2、25承包方应负责的其它设备。8、3承包方供货清单不限

16、于此：序号名称规格数量备注壳以1湿式静电除尘器壳体及安装平台材质:Q235_B1套见图纸绝缘系统平台材质:Q235_B1套见图纸平台、扶梯、人孔材质:Q235_B1套见图纸2壳体内壁防腐材质：阻燃玻璃鳞片或阻燃玻璃钢1套外部设施防腐环氧船舶水线底漆与面漆1套气体均孔板材质:CFRP1套见图纸气体均孔板支撑材质:Q235_B/玻璃鳞片1套见图纸阴极系统1阴极框架（大梁）材质:22051套见图纸阴极大梁:1套（材质:2205）;螺栓:（材质:2205）M30X1304套小梁材质：51x3的2205钢管1套见图纸小梁：钢管：51xx3,L=吊杆30mm1钢；材质:2205,4根见图纸吊杆:30mmx

17、L=,材质:2205其中：配2个M27螺栓的3支;：配3/、M27螺栓的1支；2重锤固定装置（压盘）材质:CFRP1套见图纸玻璃钢板条：60x10xL=（按图开孔）；60x10xL=;316L螺栓：M6x40套3阴极线2205或钛合金高效芒刺极线354根见图纸阴极线：20x1x7550材质:2205或钛合金4阴极线重锤铸铁包PP重量:8kg/个354个见图纸重锤：1、铸铁件:354件2、外壳材质:PP354件阳极系统1阳极管束导电阻燃玻璃钢（CFRP）354根见图纸阳极管束支撑装置材质:Q235_B/玻璃鳞片1套见图纸上下密封板材质:CFRP各1套见图纸管束与支撑装置间加5mnW胶板耐酸橡胶板

18、1套跟上密封板尺寸相同阳极管束制作时按图纸配有阳极线：上下密封板配有现场密封时的施工材料。冲洗系统1内冲洗管路支撑及固定装置材质C:FRP1套见图纸支撑主梁：300x100x6xL=（材质：CFRP）:支撑付梁：100x50x6xL=（材质:CFRP）内部冲洗管道材质:FRPP6套见图纸冲洗主管：DN125PN1、0MPa材质:FRPP,4件,；法兰（材质:FRPP）DN125PN10MPa4件;DN50PN10MPa件；540x495（16-22）x135x244件螺栓:（材质316L）M16x80套;DN50橡胶密封垫件；喷嘴：材质FRPP/聚四氟乙烯236件；冲洗支管：DN50PN10M

19、Pa（管）支;冲洗喷嘴材质：聚四氟乙烯354套见图纸外管道支吊架材质:Q235_B1套有贵公司提供冲洗外部管道材质：无缝钢管1套工艺水泵90ml/hH=85m2台一开一备工艺水管道、电动开关阀门、压力变送器、手动阀、压力表等1套见图纸热风清扫系统见图纸1热风清扫风机Q=100U1500m3/h,风压:30003500Pa带过滤器2台非金属补偿器（DN125PN1OMPa）橡胶2套电加热炉36kw/台1套单根加热管额定电压：380V压力变送器0、10、6MPa1台电动调节阀门DN125PN10MPa不锈钢(304)2台管道、法兰密封垫、螺栓等材质:Q235_B1套手动蝶阀DN5OPN10MPa,

20、30坏锈钢4套测温传感器PT100(WZPK2)1支管道保温（冲洗水与热风清扫装置）1管道保温硅酸铝/满足设计规范要求1套管道保温护板0、5mmi冈板1套其它所需部件满足工程所需要高压控制系统1变压器/高压隔离开关80kv/2200mA1台高压穿墙套管1套阻尼电阻1套引线绝缘相：见图纸1绝缘子0450/0260x5001套压盖/球套Q235_B/CFRP各1套引线绝缘于保温箱1套电加热器1、5kw/件3件单根加热管额定电压：220V测温传感器PT100(WZPK2)1套视镜DN1501套橡胶石棉垫460x380xS=5mm460x380xS=5mm各1件无线绝缘箱：见图纸1绝缘子0450/0260x5003套压盖/球套Q235_B/CFRP各3套引线绝缘子保温箱3套电加热器1、5kw/件9件单根加热管额定电压:220V视镜DN1503套橡胶石棉垫460x380xS=5mm460x380xS=5mm各3件测温传感器PT100(WZPK2)3套低压控制系统1低压控制柜内部元件执行技术协议部分技术要求1台2PLC总柜1台接地装置满足工程验收要求1套见图纸热工仪表及控制1泉压力表1台热风清扫压力变送器-EJA1台冲洗管压力变送器EJA1台2工艺水流量计电磁E+H1台冲洗水电动阀（开关及放空）各6台见图纸
