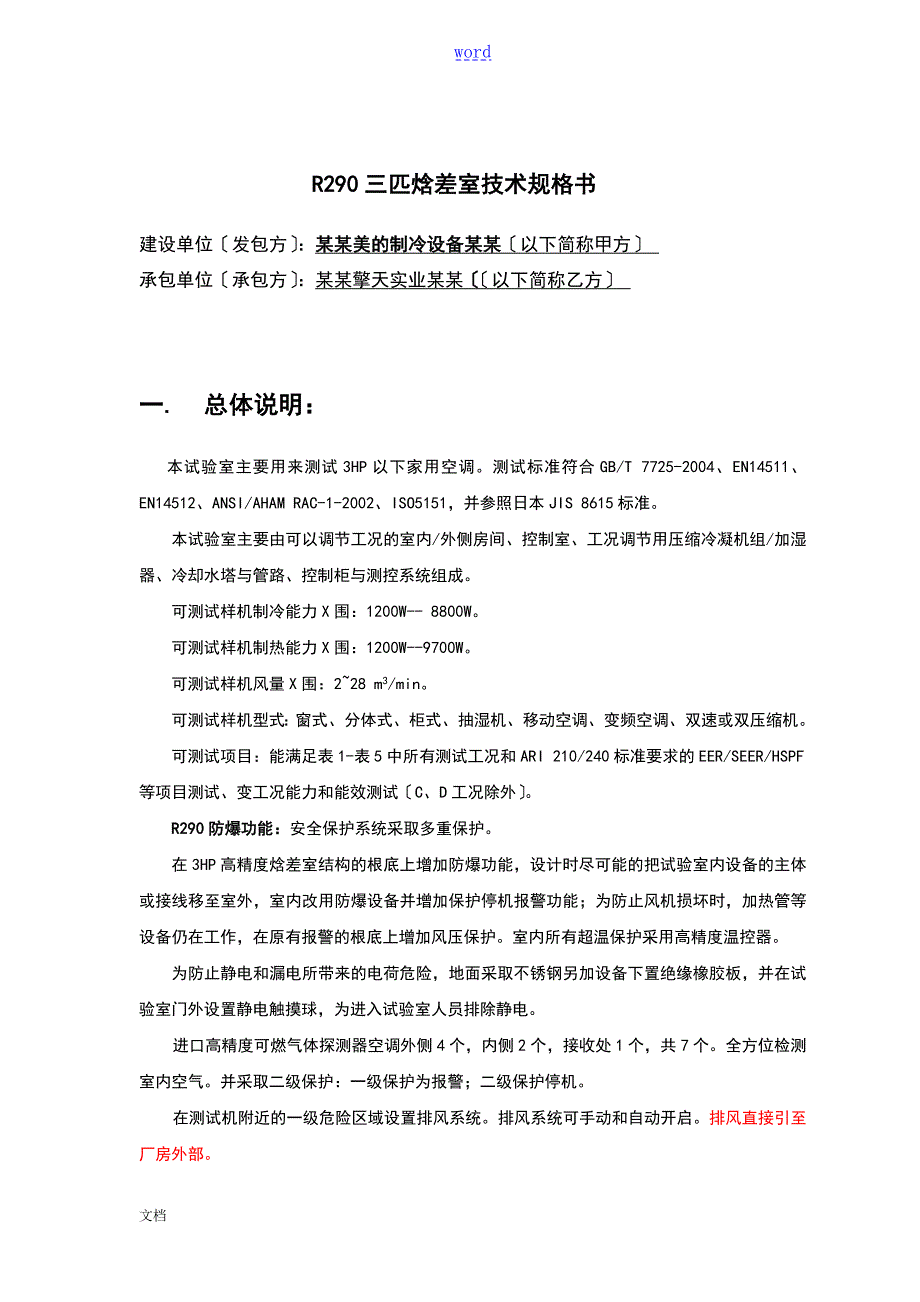

1、wordR290三匹焓差室技术规格书建设单位发包方：某某美的制冷设备某某以下简称甲方 承包单位承包方：某某擎天实业某某以下简称乙方 一. 总体说明：本试验室主要用来测试3HP以下家用空调。测试标准符合GB/T 7725-2004、EN14511、EN14512、ANSI/AHAM RAC-1-2002、ISO5151，并参照日本JIS 8615标准。本试验室主要由可以调节工况的室内/外侧房间、控制室、工况调节用压缩冷凝机组/加湿器、冷却水塔与管路、控制柜与测控系统组成。可测试样机制冷能力X围：1200W- 8800W。可测试样机制热能力X围：1200W-9700W。可测试样机风量X围：228

2、m3/min。可测试样机型式：窗式、分体式、柜式、抽湿机、移动空调、变频空调、双速或双压缩机。可测试项目：能满足表1-表5中所有测试工况和ARI 210/240标准要求的EER/SEER/HSPF等项目测试、变工况能力和能效测试C、D工况除外。R290防爆功能：安全保护系统采取多重保护。在3HP高精度焓差室结构的根底上增加防爆功能，设计时尽可能的把试验室内设备的主体或接线移至室外，室内改用防爆设备并增加保护停机报警功能；为防止风机损坏时，加热管等设备仍在工作，在原有报警的根底上增加风压保护。室内所有超温保护采用高精度温控器。为防止静电和漏电所带来的电荷危险，地面采取不锈钢另加设备下置绝缘橡胶板

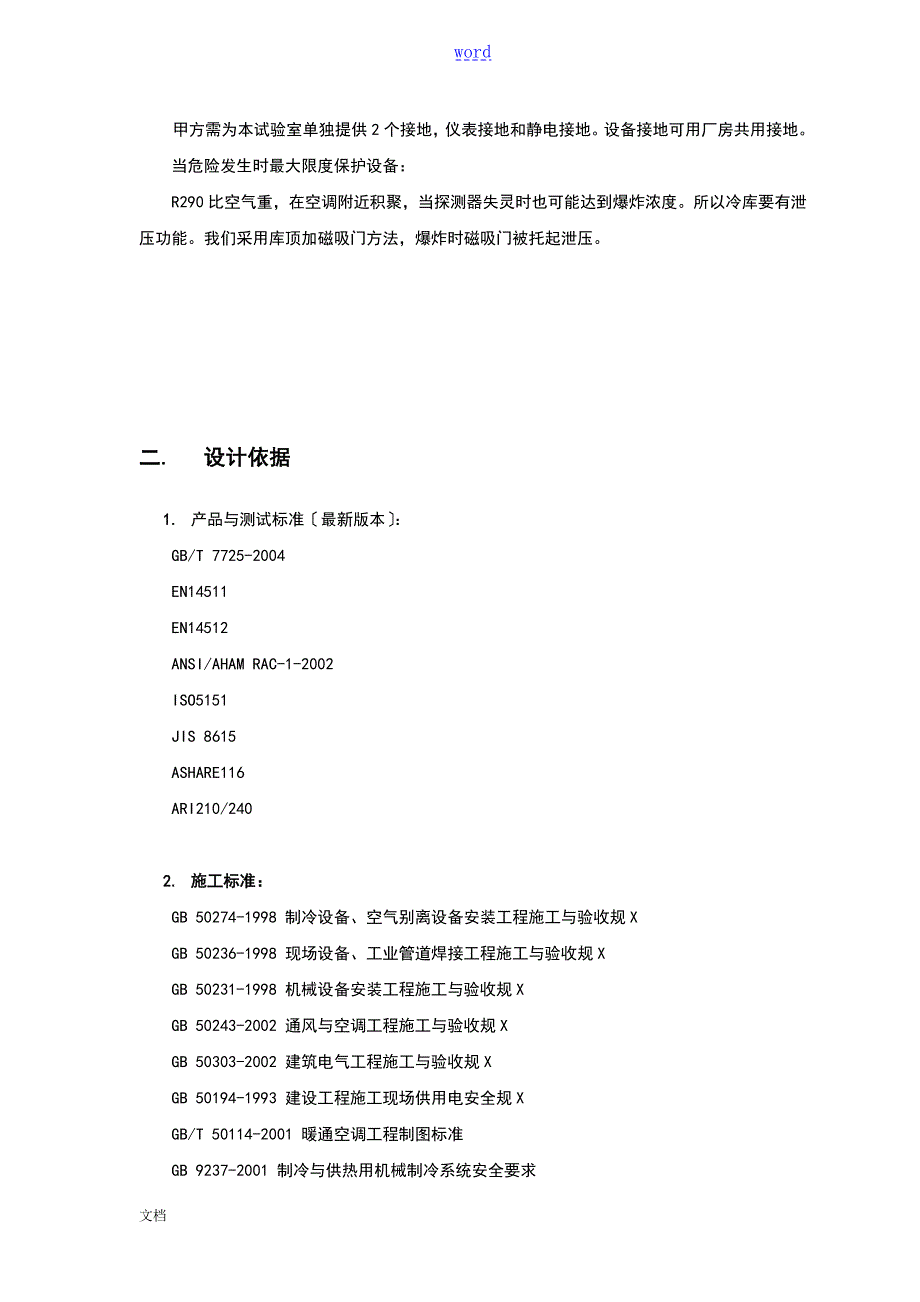

3、并在试验室门外设置静电触摸球，为进入试验室人员排除静电。进口高精度可燃气体探测器空调外侧4个，内侧2个，接收处1个，共7个。全方位检测室内空气。并采取二级保护：一级保护为报警；二级保护停机。在测试机附近的一级危险区域设置排风系统。排风系统可手动和自动开启。排风直接引至厂房外部。甲方需为本试验室单独提供2个接地，仪表接地和静电接地。设备接地可用厂房共用接地。当危险发生时最大限度保护设备：R290比空气重，在空调附近积聚，当探测器失灵时也可能达到爆炸浓度。所以冷库要有泄压功能。我们采用库顶加磁吸门方法，爆炸时磁吸门被托起泄压。二. 设计依据1. 产品与测试标准最新版本：GB/T 7725-200

4、4EN14511EN14512ANSI/AHAM RAC-1-2002ISO5151JIS 8615ASHARE116ARI210/2402. 施工标准：GB 50274-1998 制冷设备、空气别离设备安装工程施工与验收规XGB 50236-1998 现场设备、工业管道焊接工程施工与验收规XGB 50231-1998 机械设备安装工程施工与验收规XGB 50243-2002 通风与空调工程施工与验收规XGB 50303-2002 建筑电气工程施工与验收规XGB 50194-1993 建设工程施工现场供用电安全规XGB/T 50114-2001 暖通空调工程制图标准GB 9237-2001 制

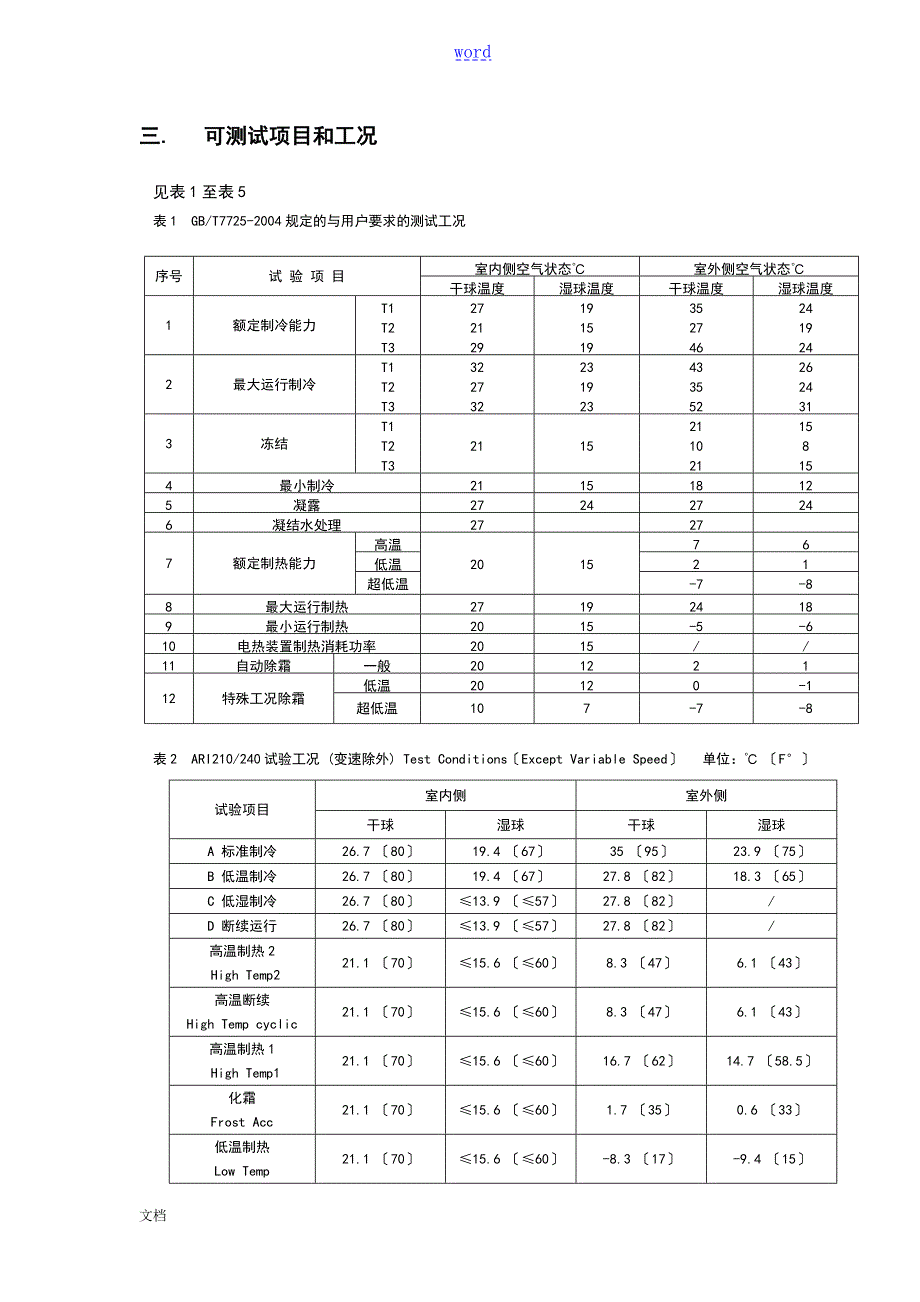

5、冷与供热用机械制冷系统安全要求三. 可测试项目和工况文档见表1至表5表1 GB/T7725-2004规定的与用户要求的测试工况序号试 验 项 目室内侧空气状态室外侧空气状态干球温度湿球温度干球温度湿球温度1额定制冷能力T127193524T221152719T3291946242最大运行制冷T132234326T227193524T3322352313冻结T12115T22115108T321154最小制冷211518125凝露272427246凝结水处理27277额定制热能力高温76低温201521超低温-7-88最大运行制热271924189最小运行制热2015-5-610电热装置制热消耗

6、功率2015/11自动除霜一般20122112特殊工况除霜低温20120-1超低温107-7-8表2 ARI210/240试验工况 (变速除外) Test ConditionsExcept Variable Speed 单位： F试验项目室内侧室外侧干球湿球干球湿球A 标准制冷26.7 8019.4 6735 9523.9 75B 低温制冷26.7 8019.4 6727.8 8218.3 65C 低湿制冷26.7 8013.9 5727.8 82/D 断续运行26.7 8013.9 5727.8 82/高温制热2 High Temp221.1 7015.6 608.3 476.1 43高温断

7、续 High Temp cyclic21.1 7015.6 608.3 476.1 43高温制热1 High Temp121.1 7015.6 6016.7 6214.7 58.5化霜 Frost Acc21.1 7015.6 601.7 350.6 33低温制热 Low Temp21.1 7015.6 60-8.3 17-9.4 15表3 变速-制冷试验工况 Cooling Mode Test Conditions Variable-Speed Products 单位： F试验项目压机转速室内侧室外侧干球湿球干球湿球AMax26.7 8019.4 6735 9523.9 75IInt26.7

8、 8019.4 6730.6 8720.6 69B1Max26.7 8019.4 6727.8 8218.3 65B2Min26.7 8019.4 6727.8 8218.3 65B3Min26.7 8019.4 6719.4 6711.9 53.5CMin26.7 8013.9 5719.4 67DMin26.7 8013.9 5719.4 67表4 变速-制热试验工况 Heating Mode Test Conditions Variable-Speed Products 单位： F试验项目压机转速室内侧室外侧干球湿球干球湿球高温制热High TempMin21.1 7015.6 6016

9、7 6213.6 58.5断续制热Cyclic HeatingMin21.1 7015.6 6016.7 6213.6 58.5高温制热2High Temp2Min21.1 7015.6 608.3 476.1 43高温制热3High Temp3Max21.1 7015.6 608.3 476.1 43化霜Frost AccMax21.1 7015.6 601.7 350.6 33化霜Frost AccInt21.1 7015.6 601.7 350.6 33低温制热Low TempMax21.1 7015.6 60-8.3 17-9.4 15试验条件应符合JRA 4046:1999 ；GB

10、/7725-2004的要求，并满足表5工况。表5 试验工况 单位：试验项目室内侧室外侧干球湿球干球湿球额定制冷低温制冷低湿制冷断续制冷2727272719191616352929292419-额定高温制热断续制热额定低温制热超低温制热20202020-1515772661备注：1) 时，连续稳定时间不小于24小时2) 时，连续稳定运转时间不小于24小时3) 时，连续稳定运转时间不小于12小时时，连续稳定运转时间不小于8小时4） 名义制冷、制热控制精度， 其他工况精度；5） 温度均匀性:在名义制冷、制热工况下,同一水平面被测机回风口温度偏差小于1;6）7） 室外侧试验室在低温长时间连续工作时冷冻

11、机需进展化霜,从室温到常规测试工况稳定过渡时间1小时，室外侧从常温到-15. 0工况稳定过渡时间2时8） 季节能源消耗试验工况均可连续稳定运转时间为8小时。四. 测试条件1. 测试标准国家标准 GB/T 7725-2004、EN14511、EN14512、ANSI/AHAM RAC-1-2002、ISO5151，并参照日本JIS 8615标准2. 被测空调器类型窗式、分体式、柜式、抽湿机、移动空调、变频空调、双速或双压缩机。3. 工况试验允许负荷最大制冷量为10000W3匹空冷型房间空调器4. 焓差测试X围3匹以下空冷型房间空调器制冷量：12008800 W 制热量：12009700 W室内机

12、风量：228 m3/min5. 被测空调器供电电源可远程控制设置电压、频率，电源布线之间的压降2V1/3兼用的接线盒(内、外侧),同时提供10A和15A插座各2个.1:220V/50Hz、153252V/50Hz、115V/60 Hz、220 V/60 Hz3:380V/50Hz、220 V/60 Hz6. 三相变频电源34W 30 KVA ，电源需带远程通讯接口购置时电源厂家配备。7. 测试精度与样机比对2%目标值1%，重复性1%，测试比对样机由用户提供8. 试验室工况条件室内侧 温度1050测量控制 湿度3085% 测量(WB) 控制(WB)室外侧 温度-1555测量控制 湿度3085%

13、测量(WB) 控制(WB)五. 试验室房间结构（1） 尺寸外 形 尺寸 10000W4500D3500H室内侧尺寸 5500W4300D3300H室外侧尺寸 4500W4300D3300H（2） 保温、精饰 室 内 侧 100mm t 硬质聚氨酯泡沫保温 室 外 侧 100mm t 硬质聚氨酯泡沫保温 隔 墙 100mm t 硬质聚氨酯泡沫保温 精 饰 （3） 其他 门 12002000h2 旋转式平门 7002000H1 旋转式平门 顶部泄压门试验室窗尺寸： 4005004； 室内侧照明 荧光灯40W 4组 防爆 室外侧照明 荧光灯40W 3组 防爆 100W低温灯2 防爆备用插座 220V

14、 15A2套配管孔 被测机用穿管孔 1102隔墙贯穿(4) 中隔墙开孔 1000(W)*800(H)5温湿度测定装置 2台 型 式 自动给水型干湿球方式 送 风 机 150W 1 220V 50HZ多叶片风机防爆风机六. 使用设备 1通用机器1空气压缩机 1HP PUMA 1台2动力柜 1台 型 式 钢板制独立型3监视柜 1台 型 式 钢板制独立型4被测机电源盘 考虑防爆 2套 型 式 钢板制壁挂型5热电偶盘 考虑防爆 2个 型 式 不锈钢面板 热电偶端子6压力测量盘 考虑防爆 1个 型 式 不锈钢面板 2室内侧 1空调机 不锈钢结构 1台送 风 机 双吸入多叶片风机 考虑防爆 4000m3/

15、h380PakW 冷 却 器 使用5/8 铜管带铝散热片 加 热 器 不锈钢带散热片电加热器 考虑防爆 27kW 3 380V 加 湿 管 50A 不锈钢2水冷式冷冻机美优乐全封闭机头 2台 冷冻能力 9匹 冷 媒 R-22 3加湿器 1台 型 式 HU-15 规 格 15kW 3 380V 其 他 带水位检测器、防过热控制器 4温湿度测定装置 1套 型 式 自动给水型干湿球方式 送 风 机 150W 1 200V 50HZ多叶片风机防爆风机 温度计风速 5m 3室外侧1空调机 1台 形 式 不锈钢结构送 风 机 双吸入多叶片风机 考虑防爆 5000m3/h400Pa 冷 却 器 5/8 铜管

16、带铝散热片 加 热 器 不锈钢带散热片电加热器 考虑防爆 27kW+18kW 3 380V 加 湿 管 50A 不锈钢2水冷式冷冻机比泽尔 2台 冷冻能力 11匹 冷 媒 R-22 3加湿器 1台 型 式 HU-21 规 格 22.5kW 3 380V 其 他 带水位检测器、防过热控制器 4温湿度测定装置 1台 型 式 自动给水型干湿球方式 送 风 机 150W 1 200V 50HZ多叶片风机防爆风机 温度计风速 5m 4风量测量装置1吸引送风机 1台 型 式 双吸入离心风机 防爆风机 风 量 1201680 m3/h 静 压 01000Pa 电 动 机 1.5kW 3 380V变频控制2风

17、量测量室 1台 材 质 不锈钢板 大 小 风洞约： 960W960L2200H 喷嘴约 50长圆喷嘴1 70长圆喷嘴1 80长圆喷嘴1 100长圆喷嘴1 其 他 带自动开闭装置 点检口 400W500H3受风室 1台 材 质 75聚氨酯泡沫保温库板 双面不锈钢板精饰 大 小 约：1200W1000H1600L 点检口：400W600H 开口尺寸 600X450 温湿度测定部 干球用2 湿球用2 风速5m/s防爆风机 带自动给水槽1水塔 MKT-20 1台明新2冷却水泵 1台川源七. 温湿度控制与风量控制 1室内侧 1测温电阻元件 千野2支 型 式 NR901 A级 规 格 Pt100 at 0

18、120L2温度调节器 日本横河2台 型 式 UT550-02 规 格 输入 15V DC 输出 420mA DC PID动作 带RS-485接口(3) SSR调功器 (国产)2台 规 格 4空调柜变频器 三菱1台 型 式 FR-E740系列 2室外侧 1测温电阻元件 日本千野2支 型 式 NR901 A级 规 格 Pt100 at 0120L 2温度调节器 日本横河2台 型 式 UT550-02 规 格 输入 15V DC 1 带RS-485接口 输出 420mA DC PID动作3相对湿度变送器 (VAISALA)1台 型 式 HMD40U 规 格 0-100%(RH)/420mA(4) S

19、SR调功器 (国产)2台 型 式 (5) 空调柜变频器 (三菱)1台 型 式 FR系列 3风量控制 1静压、余压静压、余压共用变送器 日本横河1台 型 式 EJA120A 0.25% 规 格 输入 -50+450Pa 输出 420mA DC 2静压调节器余压调节器 日本横河1台 型 式 UT550-02 0.25% 规 格 输入 15V DC X围-50+450Pa 输出 420mA DC PID动作3变频器风洞用 1台 型 式 FR-E740系列 规 格 输入 3 380V 50HZ 八. 试验室测定 1温度、压力测定 1测温电阻元件 出风 千野2支 型 式 NR901 A级 规 格 Pt1

20、00 at 0120L 2喷嘴差压检测 日本横河1台 型 式 EJA110A 0.25% 规 格 输入 0+1000Pa 输出 420mA DC 3大气压变送器 德鲁克1台 型 式 PTX7500 规 格 X围8001200hPa 输出15V DC5电阻-温度变送器 M-SYSTEM4台 型 式 M3LR系列 规 格 输入 PT100A 输出15V6热电偶 40点 型 式 T型 规 格 X围 -50+150 -10+100 其余1(7) 冷媒压力变送器 考虑防爆 德鲁克 2台 型 式 PTX7517 输 入 06MPa 输 出 420mA 2被测机输入测定1电能计 日本横河1台 型 式 WT-

21、230 规 格 1NTEG/RS232 电压、电流、电力、3 4W 输入精度 0.25%2电流互感器 国产 1台 规 格 50/5A 0.1级 2VA九. 数据处理装置 1记录计1混合记录计 日本1套 型 式 DA100 60点 规 格 输入TC、DCV、RTD 带RS232接口 2PC相关机器 1计算机 2台 型 式 主机：HP 规 格 P4 1G RAM 17LCD2显示器 2台 型 式 惠普17英寸液晶 3打印机 1台 型 式 惠普 激光黑白打印机LJ10204扩X接口卡 ADAM4520 某某3套 5通信转换器 C104H MOXA1台 规 格 RS232 6可编程序控制器 FX2N

22、三菱电机1套 规 格 电源AC220 50HZ7触摸屏 进口1台 规 格 轻触式8软件开发 ：A. 非标 特制,可看见标冷、标热能力曲线走向,并与测试中心信息网络系统兼容B. 软件能进展高温能力测试(工况为最大制冷运行T1)C. 软件能进展低温能力测试(参照GB/T7725-2004附录A2.5.2的要求)D. 其它要求以供给商提供的软件为主,具体操作双方协商E. 能进展季节能源消耗试验和自动计算相关结果能满足国内外相关标准要求：ARI210/240标准C、D工况除外、ASHARE116、JRA 4046:1999 ；GB/7725-2004。F. 报告能进展中英文切换。G. 数据与过程曲线能

23、直接保存在测试系统中，并方便查询.H 方便，简单，实用。一. 供电(甲方提供):380V, 50Hz, 3相5线制150KVA，甲方负责接至试验室主电源柜内。甲方需为本试验室单独提供2个接地，仪表接地和静电接地。设备接地可用厂房共用接地。一一. 供水(甲方提供):冷却水： 消耗量100Kg/h，压力1.5Kg，水温不高于32；加湿水：消耗量50Kg/h，软水。一二. 基建(甲方负责局部):冷却塔： 乙方出根底要求图，甲方施工。地面与排水设施：乙方提出施工图要求，包括承重要求。一三. 备件:1. Pt-100铂电阻温度传感器 2支 2. 取样管保温管 8M 3. 加湿管 6套 4. 加热管 6套
