资源描述

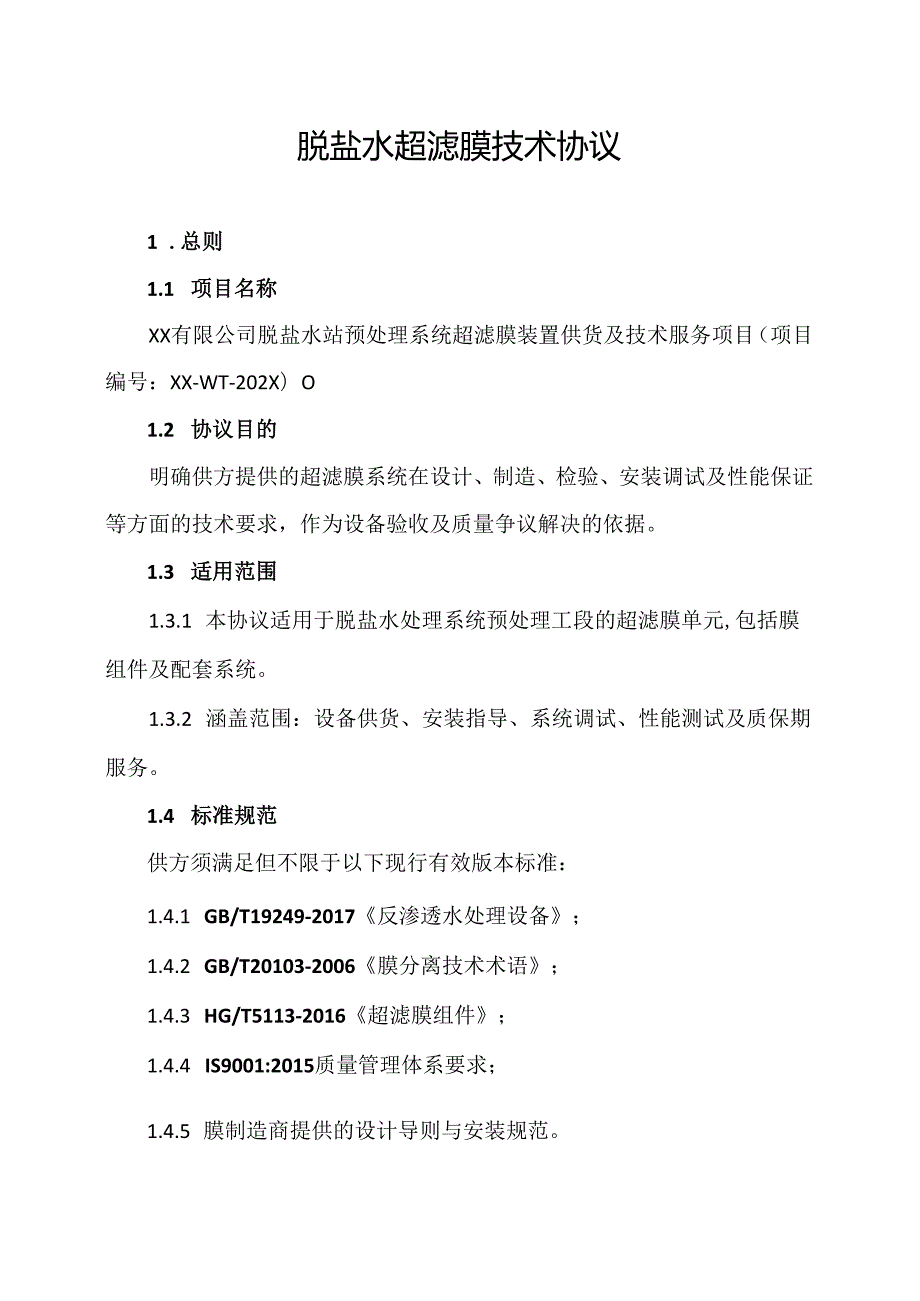

1、脱盐水超滤膜技术协议1 .总则1.1 项目名称XX有限公司脱盐水站预处理系统超滤膜装置供货及技术服务项目(项目编号:XX-WT-202X)O1.2 协议目的明确供方提供的超滤膜系统在设计、制造、检验、安装调试及性能保证等方面的技术要求,作为设备验收及质量争议解决的依据。1.3 适用范围1.3.1 本协议适用于脱盐水处理系统预处理工段的超滤膜单元,包括膜组件及配套系统。1.3.2 涵盖范围:设备供货、安装指导、系统调试、性能测试及质保期服务。1.4 标准规范供方须满足但不限于以下现行有效版本标准:1.4.1 GB/T19249-2017反渗透水处理设备;1.4.2 GB/T20103-2006膜

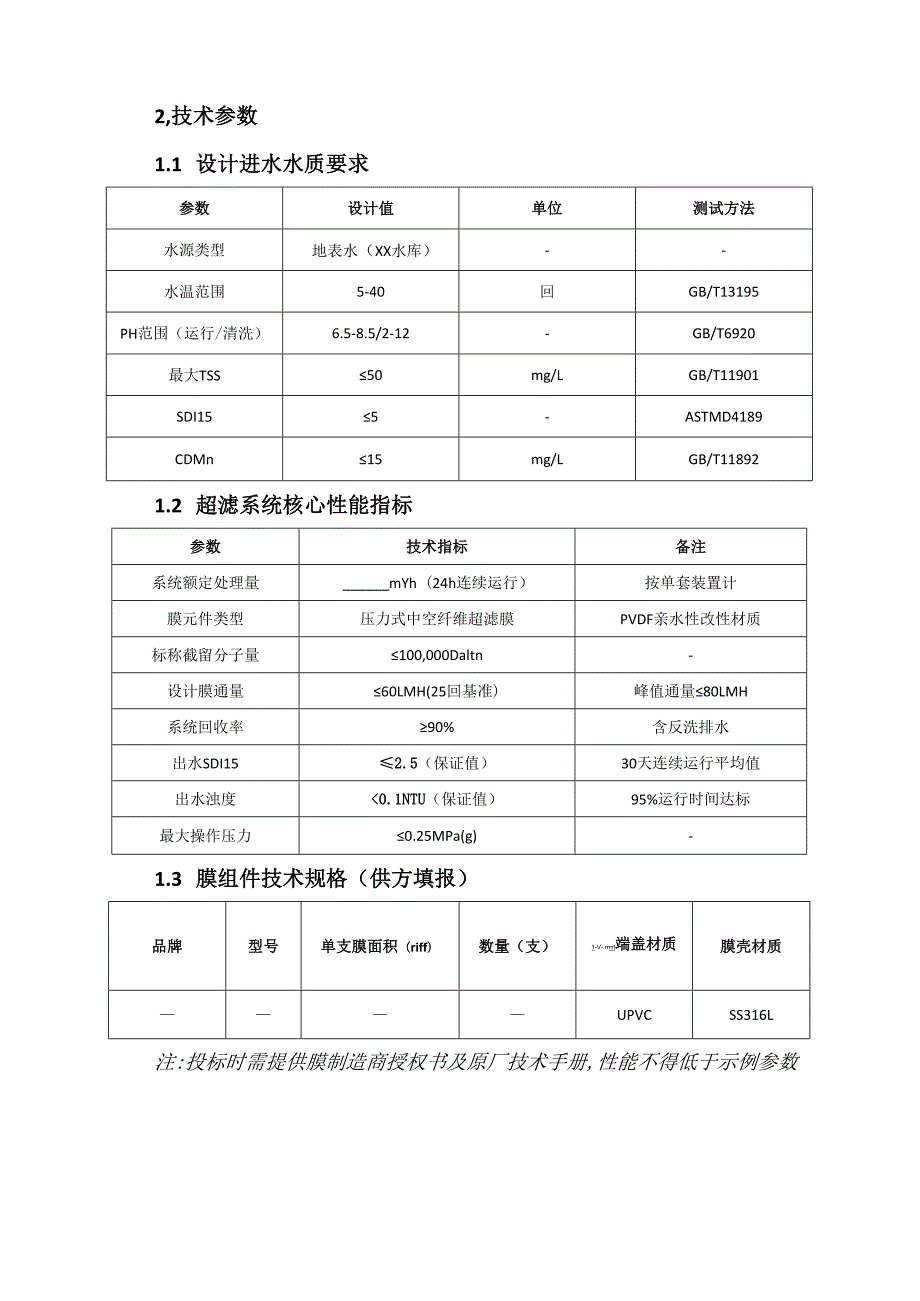

2、分离技术术语;1.4.3 HG/T5113-2016超滤膜组件;1.4.4 IS9001:2015质量管理体系要求;1.4.5 膜制造商提供的设计导则与安装规范。2,技术参数1.1 设计进水水质要求参数设计值单位测试方法水源类型地表水(XX水库)-水温范围5-40回GB/T13195PH范围(运行/清洗)6.5-8.5/2-12-GB/T6920最大TSS50mg/LGB/T11901SDI155-ASTMD4189CDMn15mg/LGB/T118921.2 超滤系统核心性能指标参数技术指标备注系统额定处理量mYh(24h连续运行)按单套装置计膜元件类型压力式中空纤维超滤膜PVDF亲水性改性

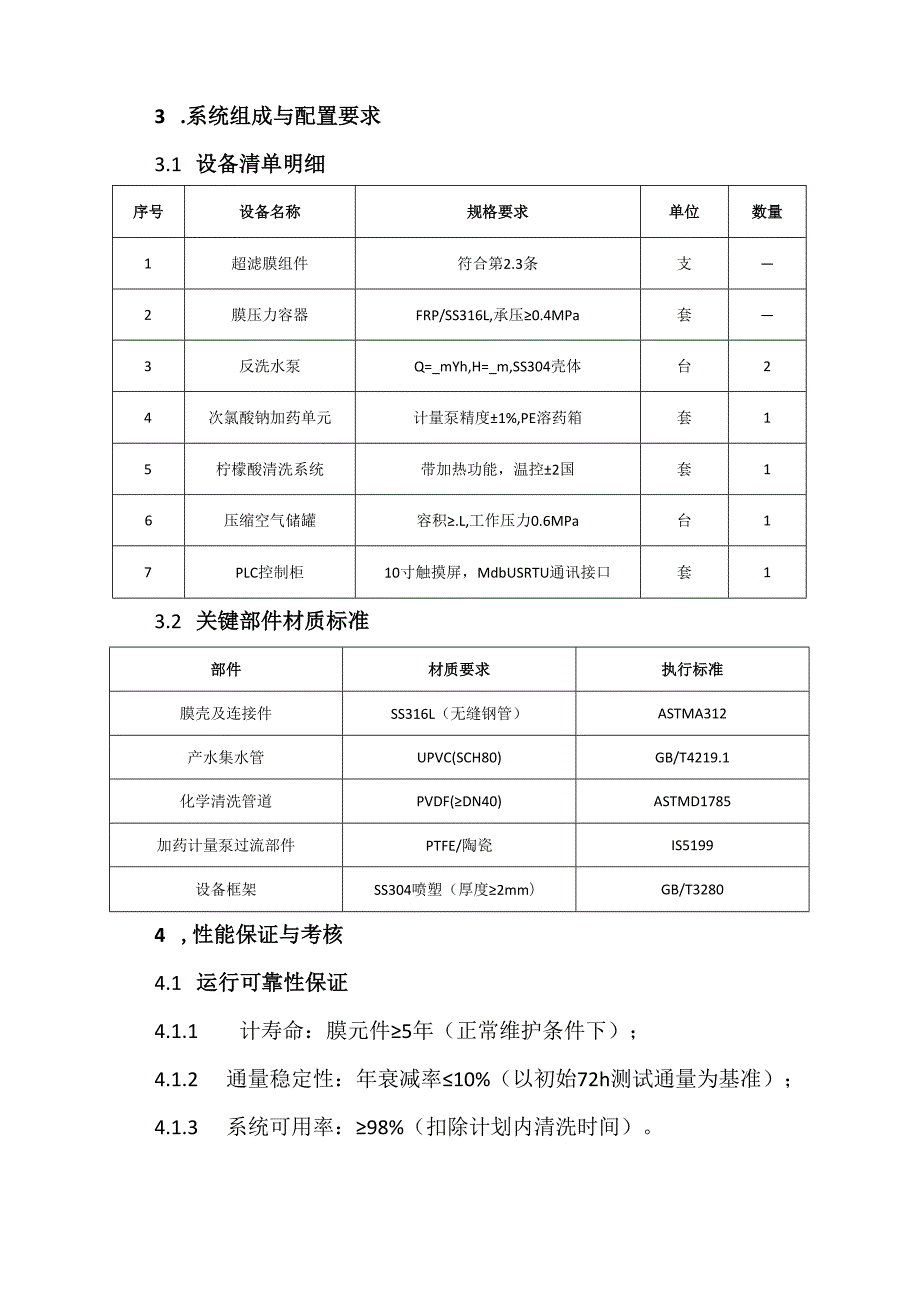

3、材质标称截留分子量100,000Daltn-设计膜通量60LMH(25回基准)峰值通量80LMH系统回收率90%含反洗排水出水SDI152.5(保证值)30天连续运行平均值出水浊度0.1NTU(保证值)95%运行时间达标最大操作压力0.25MPa(g)-1.3 膜组件技术规格(供方填报)品牌型号单支膜面积(riff)数量(支)1-V-.rrrt端盖材质膜壳材质UPVCSS316L注:投标时需提供膜制造商授权书及原厂技术手册,性能不得低于示例参数3 .系统组成与配置要求3.1 设备清单明细序号设备名称规格要求单位数量1超滤膜组件符合第2.3条支2膜压力容器FRP/SS316L,承压0.4MPa套

4、3反洗水泵Q=_mYh,H=_m,SS304壳体台24次氯酸钠加药单元计量泵精度1%,PE溶药箱套15柠檬酸清洗系统带加热功能,温控2国套16压缩空气储罐容积.L,工作压力0.6MPa台17PLC控制柜10寸触摸屏,MdbUSRTU通讯接口套13.2 关键部件材质标准部件材质要求执行标准膜壳及连接件SS316L(无缝钢管)ASTMA312产水集水管UPVC(SCH80)GB/T4219.1化学清洗管道PVDF(DN40)ASTMD1785加药计量泵过流部件PTFE/陶瓷IS5199设备框架SS304喷塑(厚度2mm)GB/T32804 ,性能保证与考核4.1 运行可靠性保证4.1.1 计寿命:

5、膜元件5年(正常维护条件下);4.1.2 通量稳定性:年衰减率10%(以初始72h测试通量为基准);4.1.3 系统可用率:98%(扣除计划内清洗时间)。4.2 出水水质保证(在进水符合第2.1条时)指标保证值测试方法SDI152.5(月平均值)ASTMD4189浊度2m)50cunts/mLIS44064.3 质保期责任36个月膜元件质量保证(非人为损坏致性能不达标时免费更换);12个月内免费提供备用膜元件(数量总量的5%)。5 .技术服务内容5.1 技术文件交付清单文件类型交付时间要求说明工艺计算书合同签订后7天含通量/回收率/压力平衡计算P&ID图设备制造前三方会签版本设备布置图设备发货

6、前含基础荷载要求操作维护手册设备到货时中英文对照,含故障代码表5.2现场服务要求阶段服务内容安装指导供方工程师现场指导5天,确认管道焊接/仪表安装位置系统调试完成72h连续运行测试,培训甲方操作人员8学时验收测试按第6.2条执行性能测试,出具第三方检测报告(费用由供方承担)质保服务接到故障通知后24小时内响应,72小时内到达现场6 .检验与验收程序6.1 工厂验收测试(FAT)气密性测试:0.2MPa压缩空气保压30min,压降5%0功能性测试:模拟自动运行-反洗-化学增强洗(CEB)全流程3次。材质验证:提供膜壳/管道材质质量证明书(MTC)。6.2 现场验收测试(SAT)6.2.1 性能测

7、试期:连续运行168小时(含3次完整性检测)。6.2.2 合格标准:产水SDI15连续7天检测值2.5;系统压差稳定在0.05-0.15MPa范围内。6.2.3 文件验收:签署设备验收证书(附件含测试数据原始记录)7 .双方责任条款7.1 供方责任7.1.1 保证设备符合协议技术参数,提供完整的质量证明文件;7.1.2 免费修复质保期内因设备质量导致的故障;7.1.3 对甲方操作人员进行系统操作、常规维护及故障诊断培训。7.2 需方责任7.2.1 提供满足设备安装要求的场地(平整度3mmmX电源(380V5%)及水源;7.2.2 配备合格的运营团队接受培训,按手册要求执行日常维护;7.2.3 承担非设备质量问题导致的维修费用。8 .知识产权与保密8.1 供方保留设备设计方案的著作权及专利所有权8.2 双方不得向第三方披露协议中的技术细节及商业条款9 .违约责任9.1 供方未达到性能保证值时,按合同价款的_%承担违约金9.2 延期交付技术文件导致工程延误,每日按合同总额0.5%。赔偿10 .争议解决因本协议产生的争议,双方协商解决;协商不成时提交项目所在地仲裁委员会仲裁需方(盖章):供方(盖章):法定代表人(或授权代表):法定代表人(或授权代表):日期:年_月_日日期:年_月_日
