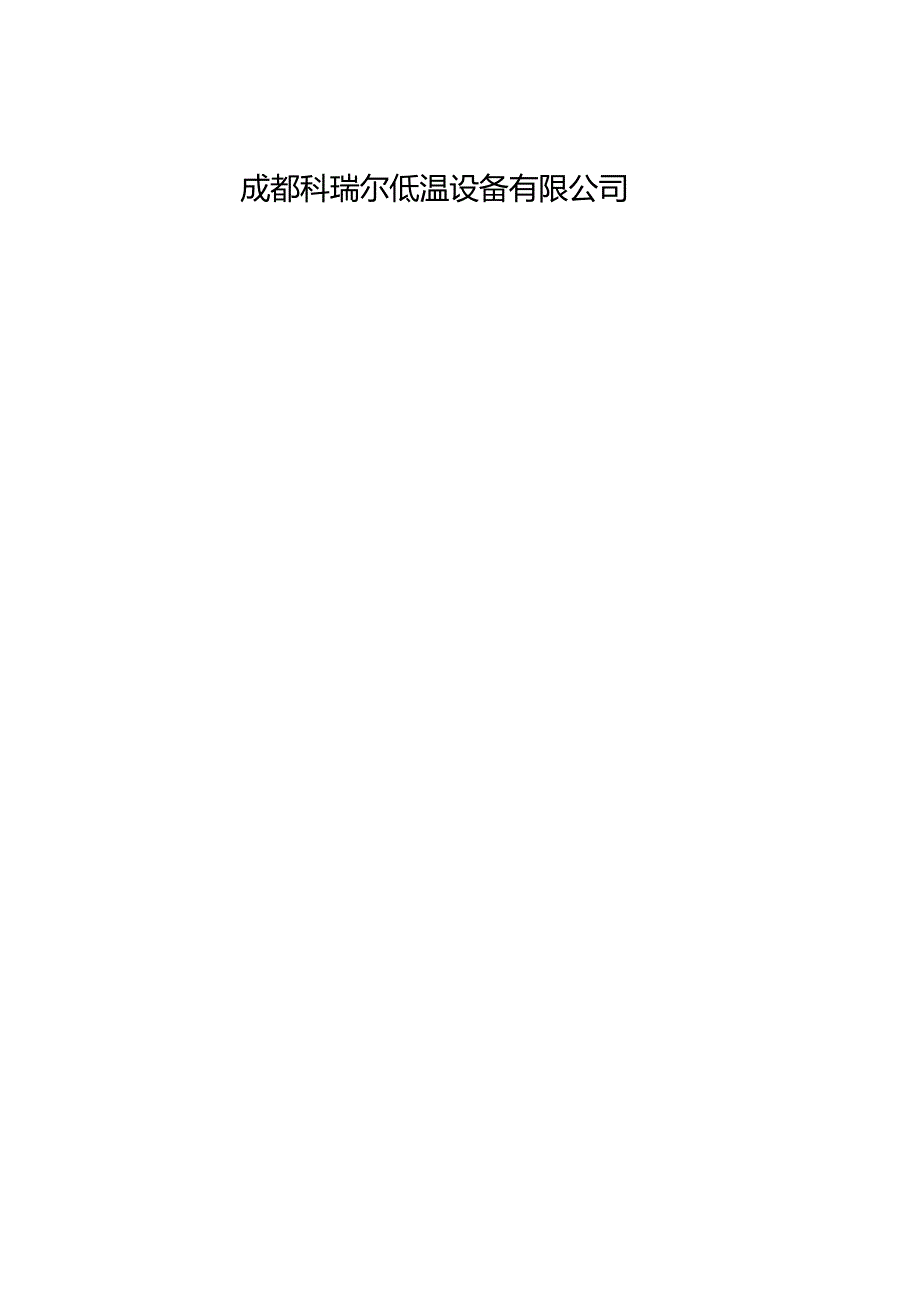

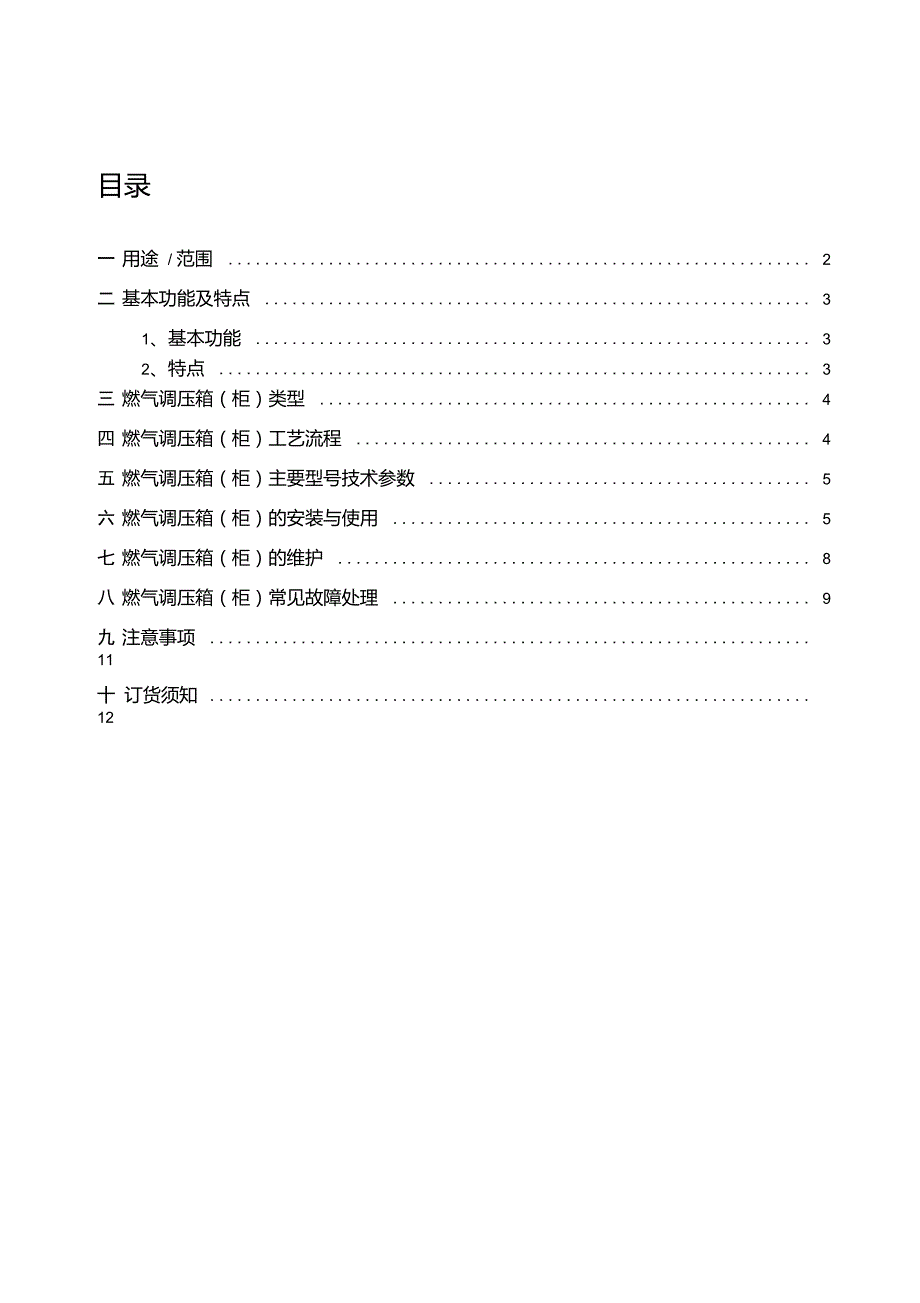

1、燃气调压箱（柜）使用说明书成都科瑞尔低温设备有限公司目录一 用途 / 范围 2二 基本功能及特点 31、基本功能 32、特点 3三 燃气调压箱（柜）类型 4四 燃气调压箱（柜）工艺流程 4五 燃气调压箱（柜）主要型号技术参数 5六 燃气调压箱（柜）的安装与使用 5七 燃气调压箱（柜）的维护 8八 燃气调压箱（柜）常见故障处理 9九 注意事项 11十 订货须知 121用途/范围本资料适用于燃气调压箱（柜），所介绍的燃气调压箱（柜）是按常规采用的输配工艺布置，同时根据用户提供的参数及选配的设备来设计生产。燃气设施燃气调压箱请勿动2基本功能及特点1、基本功能燃气净化：对燃气进行过滤，以保证系统内设备

2、正常工作。 燃气调压：将上游管网的燃气压力降至下游管网或管道所需的使用压力， 并保持在规定的范围内，且不随上游压力和流量的变化而变化。 切断保护：当出口压力高于设定压力一定值，进行切断保护。安全保护：当下游压力因故超过系统规定的压力范围时，对下游气流进行 控制或对上游气流进行截流，以保证安全用气。流量计量：对燃气流量进行测量并换算为标准状态下的流量。自控系统：对运行状况进行遥测遥讯遥控。报警系统：对泄漏、故障进行报警。 加臭装置：将臭液加入燃气中使之具有臭味。2、特点 集调压、过滤、计量、安全放散等为一体，系统协调性好、可靠性高。 计量前后气流稳定，计量精准、可靠。安装、调试简单，使用、维护方

3、便。适用于天然气、人工煤气、石油液化气及其它无腐蚀性气体。 扩展性好，可根据用户要求增添功能。设备出厂前均经强度、气密性试验，各参数均按用户要求设定，现场操作 简单、方便。可无人值守，只需定期检查。三燃气调压箱（柜）类型按用户类型分为：首站、门站、高中压调压站、民用区域调压柜、工业专 用等。按进出口压力分为：高中压、高低压、中中压、中低压。按结构类型分为：橇装式、柜式、箱式。按调压管路数分为：1+0、1 + 1、2+0、2+1、其他。四 燃气调压箱（柜）工艺流程g拠S SMfr-鰻1.-11窑 |1润I*32酬解玆1陶五 燃气调压箱（柜）主要型号技术参数进口压力P10.4 1.2 MPa0.2

4、 0.4 MPa出口压力P20.2 0.4 MPa10 40 KPa设计压力P1.6 MPa0.6 MPa试压强度P02.4 MPa （水）1.84 MPa （气）0.9 MPa （水）0.69 MPa （气）安全开启压力进口出口进口出口1.1P1.1P21.1P1.1P2进口管直径（DN）25150出口管直径（DN）50250流量Q根据需求稳压精度等级AC 5% 土 10%关闭压力等级SG 5% 土 10%工作温度CC）-20-60。六 燃气调压箱（柜）的安装与使用1安装1）燃气调压箱（柜）位置的选择、与周围建筑物的水平间距、距地坪高度及 防火安全要求应符合当地政府和现行国家标准 GB500

5、28城镇燃气设计规 范城镇燃气设计规范的有关规定。2）放散管的安装应符合GB50028城镇燃气设计规范城镇燃气设计规范的 有关规定。3）燃气调压箱（柜）在安装前必须确认以下参数：进口压力、出口压力、流量、适用介质、介质的流向等。4）安装前必须吹扫干净与之相联的管道。5）吊装时，应轻吊、轻放、设备不得倾斜、倒置，水平安装在带有地脚螺栓的混凝土基础上。6）检查阀门和各仪表。7）管线试压时必须在燃气调压箱（柜）的进、出口加上盲板以防止损坏燃气 调压箱（柜）。8）燃气调压箱（柜）进、出口管与站前、后管道的对接严禁强力安装。9）安装时注意除去调压站进出口法兰上的防尘盲孔垫片。2、使用1） 气密性检查 燃

6、气调压箱（柜）安装完毕后，应进行气密性检查， 以保证燃气调压箱 （柜） 安全正常的工作。气密性检查也可在燃气调压箱（柜）的调试运行中进行。实验介质：氮气或该调压柜使用的燃气。试验压力： 调压前为进口工作压力上限的 1.05 倍。若在调试运行中进行， 则为进口燃气的工作压力；调压后为超压切断压力的 1.05 倍。试验方法：关闭切断阀及出口端阀门， 向调压器前管路缓慢充气， 保压 30min 检查 进出口管道中的压力。 若调压器前压力下降则有外漏； 若调压器后压力升高则 切断阀关闭不严。合格后，开启切断阀，随着气体流向调压器后管路，调压器自动关闭。 压力稳定后检查下游管道压力，保压 30mi n,

7、压力不应上升，否则说明调压器 关闭不严密；压力不得下降，否则表示有外漏。2）启用燃气调压箱（柜）应按以下程序进行： 切忌猛开阀门,猛开阀门极易损坏设备。 切忌在取压管未拆除（或关闭）时,向出口管道充入过高压力,否则会损坏调压器内部零件！确认燃气调压箱（柜）的进、出口阀门已关闭。缓慢开启进口阀门， 并观察进站压力表和出站压力表是否在允许的压力范 围；为避免出口压力表在充气时超量程损坏， 可先关闭或略微开启压力表下针 形阀，待压力稳定后再完全开启。打开调压器后直管上的测压咀， 检查调压器的运行是否正常； 放气时因流 量过小，出口压力表可能有微小的波动，待出口阀门打开后会自动消除。当进、出口压力正常

8、后可缓慢开启出口阀门， 并精确调节燃气调压箱 （柜） 的出口压力。燃气调压箱 （柜）出厂前均按用户要求进行参数设定， 如需调节调压器出 口压力，应相应调节切断阀动作压力及放散阀的放散压力。 调节方法详见 产 品说明书。3）切断阀的复位操作（若带有切断）切断阀或附加在调压器上的切断阀在执行了切断动作后须人工进行复位 操作。在进行复位操作前应查明切断的原因：系管网压力冲击或是调压器故障， 排出后方可进行复位操作。在进行切断阀复位操作时必须关闭燃气调压箱 （柜）的进、出口阀门及出 口端压力表下针型阀。在转动人工复位手柄时注意： 当开始转动时要缓慢， 此时应感觉管内有一 小股气流通过并随即停止。 （如

9、这小股气流不能停止，可能是调压器故障或燃 气调压箱（柜）的出口阀门尚未关断。 ）此时再继续转动切断阀手柄复位上扣。缓慢开启进口阀门，观察出口压力，正常后开启出口阀门。七 燃气调压箱（柜）的维护燃气调压箱（柜）的日常维护、 维修人员必须熟悉和遵守燃气调压箱 （柜） 运行、维修、管理等方面的安全技术规章制度和规程； 掌握调压器等主要设备 的工作原理、特性及维修方法；周期检查燃气调压箱（柜）的使用情况，及时 处理出现的故障。首次运行一周后首检：1）过滤器积垢程度检查；2）燃气调压箱（柜）外泄漏检查；3）调压器出口压力检查。每月例行检查：1）用检漏仪检测燃气调压箱（柜）有无外泄漏；2）观察压力记录仪或

10、压力表检查燃气调压箱（柜）的出口压力；3）检查切断阀脱扣机构能否正常工作，检查切断后关闭是否严密；4）观察过滤器压差表读数，当其压损 P 0.2-0.3bar 时应清洗或更换滤-I-R芯；5）无压差表，应根据气质清洁程度，定期安排清洗、更换滤芯，排水或排 污，清冼或更换滤芯时请先将其前、后阀门关闭，泄压后才能进行；6）检查燃气调压箱（柜）有无外力损坏。每三-六个月定期检查维修：1）建议至少每三个月对调压器的关闭压力进行一次检查；2）建议至少每三个月对切断阀、放散阀进行一次压力设定值检查；3）建议每三 六个月（当介质为人工煤气时缩短至一 - 三个月）对调压器、切断阀内部零件进行清洁维护，对其易损

11、件如：阀瓣密封件、平衡膜、0型圈进行检查，及时更换已溶胀、老化、压痕不均匀的密圭寸件；4）检查调压器、切断阀内关键零件的磨损及变形情况，必要时请更换；5）检查管道及各部件外观油漆涂层，若剥落严重请予除锈补漆。维修前必须将调压通道前、后阀门关闭，并泄压，才能拆开或拆卸调压器、切断阀。维修总装完毕后，应先进行气密性试验，合格后才能重新使用。八 燃气调压箱（柜）常见故障处理燃气调压箱（柜）的故障及处理方法与切断阀、调压器选用的型号相关,本资料所介绍的是最为常见的故障处理。详细内容请见产品使用说明书1、切断阀的常见故障及处理常见故障产生原因排除方法切断后关闭不严阀瓣密封垫溶胀、老化、变形阀瓣密封面有杂

12、质吸附切断阀阀口处0型圈损坏更换密封垫片清理密封垫上的杂质或更换密封垫片更换0型圈动作不灵敏传感器撞块位置未到位脱扣臂相互间摩擦力过大调整撞块位置适当润滑，减小磨擦脱扣机构不能上扣气动薄膜腔内有压力（超压 型）气动薄膜腔内无压力（失压 型）脱扣机构零件损坏手动关闭旋钮未恢复初始位 置通过检测口旋塞排空气压（超压型）打开信号管进气旋塞（失 压型）更换脱扣机构零件恢复手动关闭旋钮2、直按作用式调压器的常见故障及处理常见故障产生原因排除方法调压器不工作切断阀已切断调压器的薄膜损坏主调弹簧的设定值不 正确进、出口压差过小按切断阀复位操作方法进行复位更换薄膜更换弹簧调压器出口压力设定值降低实际流量超过调

13、压器 的设计流量过滤器堵塞导致调压 器进口压力降低进口压力过低选择适合的调压器型号清洗或更换过滤器滤心提高进口压力调压器阀口关闭不严（关闭压力升高）薄膜溶胀、老化或损坏 阀瓣密封垫溶胀、老化 或密封面有杂质阀口处0型圈损坏更换薄膜更换或清洗密封垫更换0型圈调压器响应速度迟缓调压器内部有杂质清洗调压器内部组件3、间按作用式调压器的常见故障及处理常见故障产生原因排除方法调压器不工作切断阀已损坏调压器薄膜损坏按切断阀复位操作方法进行复位更换薄膜调压器出口压力降低指挥器弹簧钢性不够指挥器内薄膜损坏 过滤器阻塞实际流量超过调压器更换弹簧更换薄膜清洗或更换滤芯选用适当的调压器10的设定流量调压器内部杂质过

14、多清洗调压器内部调压器出口压力升高指挥器阀瓣处有泄露调压器阀瓣密封垫溶 胀、老化或密圭寸面有杂质 薄膜溶胀、老化或损坏 阀瓣组件内0型密封 圈损坏检查指挥器、更换失效零部件更换或清理密封垫更换膜片更换0型圈调压器出口压力波大流量过低上游压力波动过大九注意事项1）本产品出厂前已经强度试验及气密性试验，外部管网试压时，必须在调压 站进出口法兰加盲板隔离。如调压箱需试压，必须在厂方指导下进行。2）调压箱（柜）在吹扫和用惰性气体置换时，所有压力不得超过出口压力设 定压力。3）调压箱（柜）严禁冲击，远离污物。4）调压箱（柜）体远离火源，调压箱内严禁明火采暖。5）设备调压箱（柜）接口不得强行就位。6）调压箱（柜）维护人员必须熟悉调和遵守调压箱运行、维修管理的安全技 术规章。7）调压箱（柜）维修人员必须掌握调压器以及安全切断阀的工作原理、特性 及维修方法。8）如故障不能排除，则应关闭气源，与本公司维修部门联系解决。ii十 订货须知燃气调压箱（柜）订货时请说明：1、标准型调压柜：型号、使用介质、设计压力、进口压力范围、出口压力范 围、流量。2、非标准型燃气调压箱（柜）：使用介质、设计压力、进口压力范围、出口压 力范围、流量，计量要求、结构型式（柜式、橇装）及其它使用要求。敬告用户： 本公司遵循不断完善产品性能的原则， 请注意本公司提供的最新资 料和说明。12
