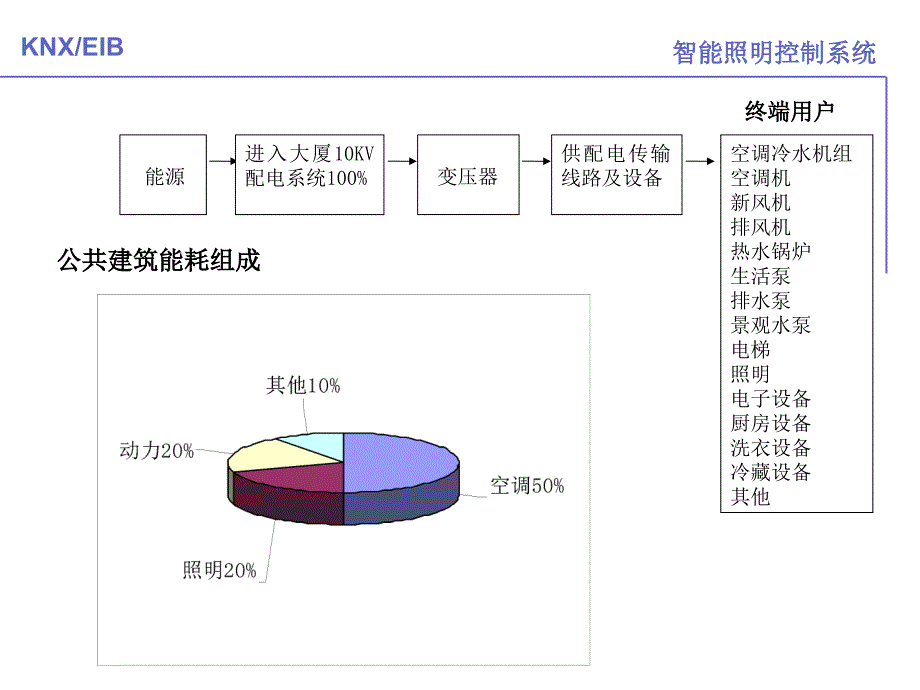

1、第一部分：智能照明节能控制）（第一部分：智能照明节能控制）电气节能技术应用电气节能技术应用2010年KNX/EIB智能照明控制系统智能照明控制系统电气节能技术应用电气节能技术应用n总结我院设计的智能照明设计实例n为智能照明设计提供一个设计模板n 规范设计做法，提高设计效率第一部分：智能照明节能控制KNX/EIB智能照明控制系统智能照明控制系统公共建筑能耗组成公共建筑能耗组成 能源进入大厦10KV配电系统100%变压器供配电传输线路及设备空调冷水机组空调机新风机排风机热水锅炉生活泵排水泵景观水泵电梯照明电子设备厨房设备洗衣设备冷藏设备其他终端用户终端用户KNX/EIB智能照明控制系统智能照明控
2、制系统设计智能照明控制系统的目的设计智能照明控制系统的目的n节能 采取时间控制、调光控制、移动感应控制、光线感应控制、场景控制、集中控制等控制方式，做到实时控制，最大限度地节能，合理良好的智能照明控制系统节能可达50%左右。n舒适性 采取照度感应，场景等控制方式，可按不同场所设定照度，使照度控制在舒适的范围内，达到最佳的照明效果。n满足建筑经济性运行要求 自动化提供了实现节能运行与管理的必要条件，同时可以大量减少管理与维护人员，降低管理费用，提高劳动效率。n最为人性化的照明自动控制方式 能满足多种用户对不同环境功能的要求，允许用户迅速而方便地改变建筑物的使用功能或重新规划建筑平面。KNX/EI
3、B智能照明控制系统智能照明控制系统最近几年我院设计的典型案例项目最近几年我院设计的典型案例项目n成都双流机场T2航站楼n市政府南迁科创1期，科创2期n仁恒置地广场n国电大渡河电力调度中心n国航大厦n广电大厦n锦江宾馆n成都仁和春天广场n四川省博物院n人居置业东苑小区、南苑小区、裕民新村 n和记黄埔成都项目KNX/EIB智能照明控制系统智能照明控制系统伊藤洋华堂伊藤洋华堂商场，商场，双楠店双楠店控制灯光灯光节能模式双楠店与总店面积相同节能效果明显，短短一年运行后双楠店比总店节省电费220万元实际节能案例实际节能案例KNX/EIB智能照明控制系统智能照明控制系统nKNX 家居自动化和建筑物自动化领
4、域唯一的开放式国际标准。nKNX 被批准为 1.欧洲标准(EN 50090 和 CEN 13321-1)2.国际标准(ISO/IEC 14543-3)3.中国标准(GB/Z 20965-2007)4.美国标准(ANSI/ASHRAE 135)KNX/EIB智能照明控制系统智能照明控制系统KNX的优势n协议开放，200多个不同厂家的元件、软件在此协议下可以无缝兼容，将来的维护没有后顾之忧。n布线灵活简单，没有大量的电缆敷设和繁杂的控制设计。n功能强大，程序修改方便灵活。n系统稳定，任何模块的损坏不会影响到系统中其它模块和功能的运行。KNX/EIB智能照明控制系统智能照明控制系统KNX/EIB智能
5、照明控制系统智能照明控制系统KNXKNX技术在节能方面的应用技术在节能方面的应用 KNX/KNX/传统控制传统控制 负载控制负载控制 +中央集控中央集控 +时序控制时序控制 +定时控制定时控制 +调光控制调光控制 +恒照度控制恒照度控制 +遮阳控制遮阳控制 +HVAC+HVAC控制控制 +存在感应器存在感应器 +房间分隔控制房间分隔控制 功能增加功能增加 0.50.5 0.90.9 在公共建筑中通过在公共建筑中通过KNXKNX系统能系统能节约高达节约高达50%50%的能耗的能耗0.0.7 75 5 0.0.8 85 5 0.0.7 7 KNX/EIB智能照明控制系统智能照明控制系统KNX/EI
6、B line（支线）支线）Line segment 1 1.1.11.1.63Line segment 2 1.1.651.1.127Line segment 3 1.1.1291.1.191Line segment 4 1.1.1931.1.2551.1.641.1.1281.1.192LC1 LC2 LC3 Line 支线是EIB系统的最小单元 每条支线最多可接64个EIB设备 每条支线总线长度不超过1000米 每两个设备之间最长距离不超过700米。电源到总线元件最远不超过350米KNX/EIB智能照明控制系统智能照明控制系统KNX/EIB area（域）域）Main line 1.0Li
7、ne 1Line 15LC1LC151.15.11.15.631.1.11.1.631.1.01.15.0Area每个域可包含15条线每条支线通过线路耦合器与主干线连接主干线需要一个系统电源提供设备工作电源KNX/EIB智能照明控制系统智能照明控制系统3456789101112131415Area line 0.0Main line 1.0Linie 1Linie 15LC1LC151.15.11.15.6321.1.11.1.631.1.01.15.0Area 1BC11.0.0 系统容量：15域*15支线*64元件=14400元件KNX/EIB的系统结构的系统结构KNX/EIB智能照明控制
8、系统智能照明控制系统一般方式的一般方式的智能照明控制智能照明控制系统系统图图KNX/EIB智能照明控制系统智能照明控制系统局域网组网方式的局域网组网方式的智能照明控制系统图智能照明控制系统图KNX/EIB智能照明控制系统智能照明控制系统电梯厅电梯厅n采用集中控制，定时控制，人体感应控制，光线感应控制等控制方式n上班时间段整个公共过道的照明保持开启状态，营造一个明亮、高效的办公环境，此时人体探测器不起作用n下班时间段根据人员活动及外界照度开关照明 KNX/EIB智能照明控制系统智能照明控制系统公共走道公共走道 n采用集中控制，定时控制，人体感应控制，光线感应控制等控制方式n上班时间段整个公共过道
9、的照明保持开启状态，营造一个明亮、高效的办公环境，此时人体探测器不起作用n下班时间段根据人员活动及外界照度开关照明 KNX/EIB智能照明控制系统智能照明控制系统卫生间卫生间（1）普通就地面板与智能灯控相结合的控制方式n采用定时控制方式，上班时间段通过普通翘板开关开启照明及排气扇n夜间通过智能照明中控系统断开回路电源（2）智能照明人体感应控制方式n所有卫生间内照明、排气扇由人体感应器自动控制n有人进入时自动开灯、开排气扇；无人使用时延时20分钟自动关闭灯光和关闭排气扇KNX/EIB智能照明控制系统智能照明控制系统公共区域照明公共区域照明配电箱系统图配电箱系统图KNX/EIB智能照明控制系统智能
10、照明控制系统公共区域应急照明公共区域应急照明配电箱系统图配电箱系统图KNX/EIB智能照明控制系统智能照明控制系统车库环境控制车库环境控制n对车库中照明进行控制；对风机进行控制并显示风机状态；显示潜水泵运行状态及集水坑水位n集中定时控制：根据不同时间段车流量的变化对灯光及风机进行控制n车库管理员通过现场智能面板进行分区控制n与监控系统联动，在发生安防报警时开启相应区域灯光KNX/EIB智能照明控制系统智能照明控制系统风机动力配电系统图风机动力配电系统图潜水泵动力配电系统图潜水泵动力配电系统图KNX/EIB智能照明控制系统智能照明控制系统风机控制原理图风机控制原理图KNX/EIB智能照明控制系统
11、智能照明控制系统潜水泵控制原理图潜水泵控制原理图KNX/EIB智能照明控制系统智能照明控制系统泛光照明，园林景观泛光照明，园林景观自然光变暗时，自动将大部分泛光照明和园林照明打开，到夜间例如11点时，定时将部分泛光照明和园林照明关闭，只留下少量基本照明，天亮时，光感自动将剩下的灯光自动关闭定时控制喷泉和灌溉设备的开启与关闭，并能根据气象条件，土壤条件做出相应的控制在节假日或有重要活动时，管理人员可通过中控电脑将所有泛光照明、园林照明和喷泉设备打开系统监控重要照明回路(如航空障碍灯、泛光照明回路、紧急照明回路、招牌广告灯等），任何回路发生故障或线路跳闸，立即报警到中控系统上，通知工作人员马上到场
12、进行抢修KNX/EIB智能照明控制系统智能照明控制系统泛光照明，园林景观泛光照明，园林景观KNX/EIB智能照明控制系统智能照明控制系统大会议室大会议室,报告厅报告厅 n在会议室现场安装智能面板满足灯光场景控制，温控和遥控功能n会议室中安装人体感应，可做到有人开灯/开空调，无人关灯/关空调，以免忘记造成浪费n通过触摸屏的图形界面可进行各种灯光场景及AV场景控制：会议场景、演讲场景、休息场景、放映场景等n放映场景描述：用手轻点面板一下，室内灯光调暗、投影幕布降下、窗帘降下、空调调到指定温度、投影仪开启、功放/DVD开启，一切均在瞬间完成 KNX/EIB智能照明控制系统智能照明控制系统会议室控制会
13、议室控制KNX/EIB智能照明控制系统智能照明控制系统n白天通过光线感应自动控制大厅的照度，当自然光强烈时，系统自动关闭部分灯光，反之，则开启一定的灯光，使大厅保持恒定的照度，同时又可节能。n夜间根据客流量在不同的时间段将大厅的灯光调节至不同的照度。n系统通过光线感应控制大厅的遮阳卷帘，夏天光线强烈时，自动放下遮阳卷帘，以便节能。n中央控制室的电脑对大厅的灯光、遮阳卷帘进行集中控制。大厅大厅KNX/EIB智能照明控制系统智能照明控制系统开敞式办公区域开敞式办公区域n办公室各个区域通过主动式探测器进行感应，控制灯光及风机盘管的电源，实现有人时自动开灯开空调，无人时，自动延时关灯、关空调的功能。n
14、办公室两个入口处分别安装智能面板，也可以随时对办公区域的灯光进行手动控制。n通过定时器，系统可以对空调及照明进行定时控制。例如：每天上班之前，预先打开空调等。n空调的调温及风速调节通过普通温控面板实现。n办公区域的主动式感应器同时可以根据环境的照度自动调整所控区域的开灯数量。在照度足够时，关闭靠窗的一路照明。KNX/EIB智能照明控制系统智能照明控制系统开敞式办公区域控制示意图开敞式办公区域控制示意图KNX/EIB智能照明控制系统智能照明控制系统KNX/EIB线缆线缆 nJ-Y(ST)Y 2 x 2 x 0.8(EIB version)n 可与230V/400V电力线并行安装n 数据传输通过一
15、对双绞线n 传输速率：9,600 bit/sKNX/EIB智能照明控制系统智能照明控制系统智能面板控制智能面板控制n可进行调光控制，电动窗帘控制，AV设备控制，灯光，插座，空调开关控制。n可实现场景控制，带放乱按及红外遥控功能，带状态指示LED。n面板每一联可插入中文标签文字说明，清晰易懂。KNX/EIB智能照明控制系统智能照明控制系统触摸屏触摸屏n外形美观，提升楼宇档次n具备定时、场景、温控、收发邮件、视频播放、摄像机监控等极为丰富的功能。n各种功能可以方便快捷地进行自定义。KNX/EIB智能照明控制系统智能照明控制系统开关驱动器开关驱动器(安装在楼层配电箱、照明箱中）安装在楼层配电箱、照明
16、箱中）百叶窗驱动器通用调光驱动器开关驱动器,4路开关驱动器,8路开关驱动器开关驱动器n可对多路负载进行开闭控制，也可以对电热、泵、阀等进行控制。n具备逻辑、延时、楼梯、预设、闪烁等功能。n其中带有电流检测的驱动器每路输出均带有电流检测功能，可检测照明回路是否损坏。KNX/EIB智能照明控制系统智能照明控制系统定时器控制定时器控制n可根据一年365天或每天的需求进行开关控制设定 n可方便地进行手动设定和修改n定时程序的设置保存于定时器内部存储器内，可靠性高，断电后也不会丢失KNX/EIB智能照明控制系统智能照明控制系统光线感应控制光线感应控制n根据外界照度的变化对灯光进行控制。n可设置三个信号命
17、令触发的光线临界值。n可用于泛光照明，公共区域照明的控制，可根据外界光线变化依次开关全部灯具，1/2灯具，1/3灯具等。KNX/EIB智能照明控制系统智能照明控制系统人体探测器控制人体探测器控制n内置照度检测动能。n可根据人员活动对照明进行控制n可设置感应区域范围和感应灵敏度。n主要应用于电梯厅、公共过道区域的照明控制。KNX/EIB智能照明控制系统智能照明控制系统中控软件控制中控软件控制n通过中央控制电脑的图形化操作界面对灯光进行集中监视和控制，包括各照明回路的开、关，显示个回路灯具的位置（图形显示）及其运行状态（开关状态和照明回路电流值）。n可进行事件记录，以便管理。KNX/EIB智能照明控制系统智能照明控制系统与其他系统联动与其他系统联动n通过输入模块和开关驱动器，采用接点信号进行连接n通过OPC Server与BA,BMS,PMS（酒店前台管理系统）连接n通过网关与VRV、VFV空调连接KNX/EIB智能照明控制系统智能照明控制系统谢谢 谢谢
