±800kV及以下换流站土建工程施工及验收标准（征求意见稿）.docx

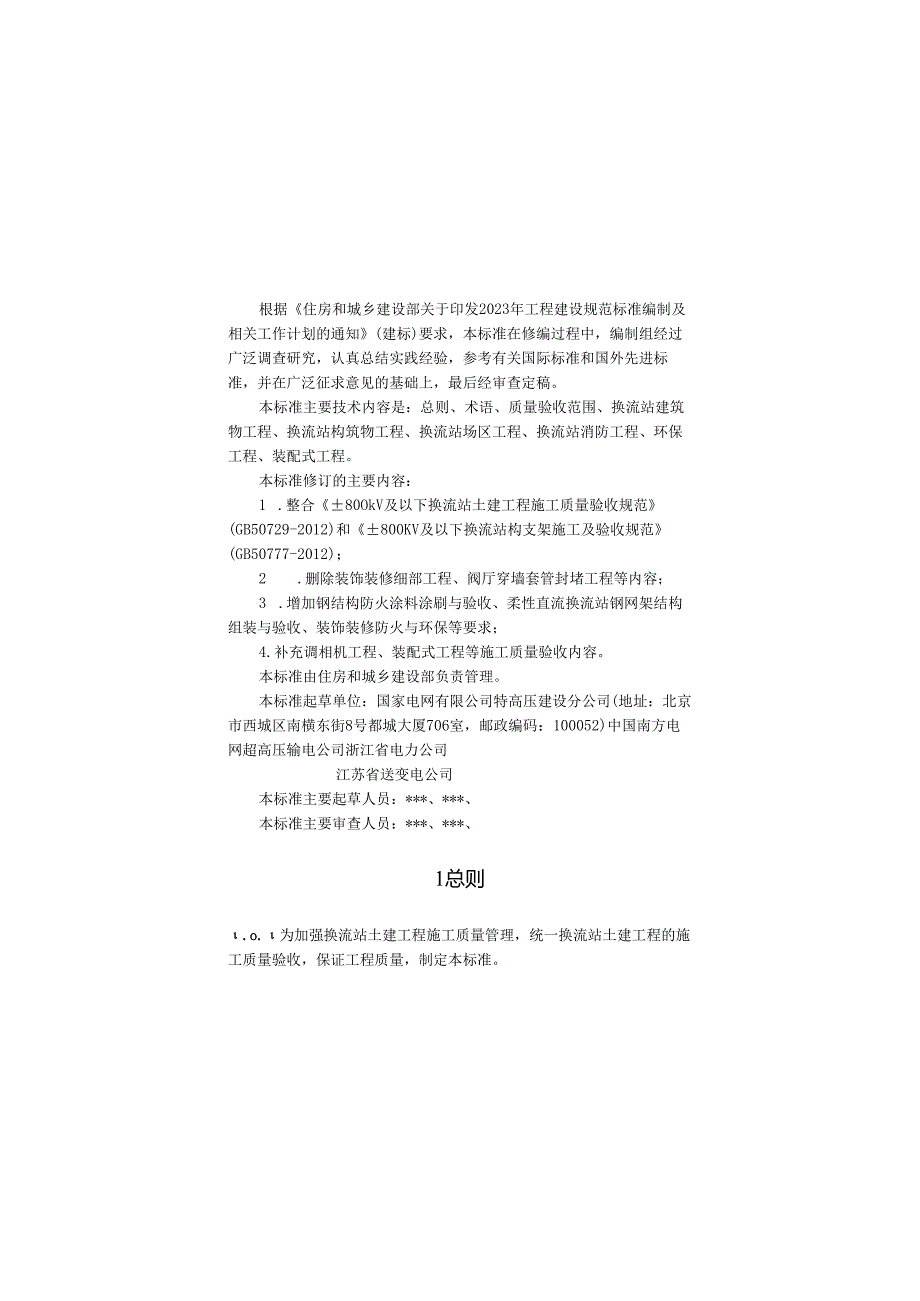

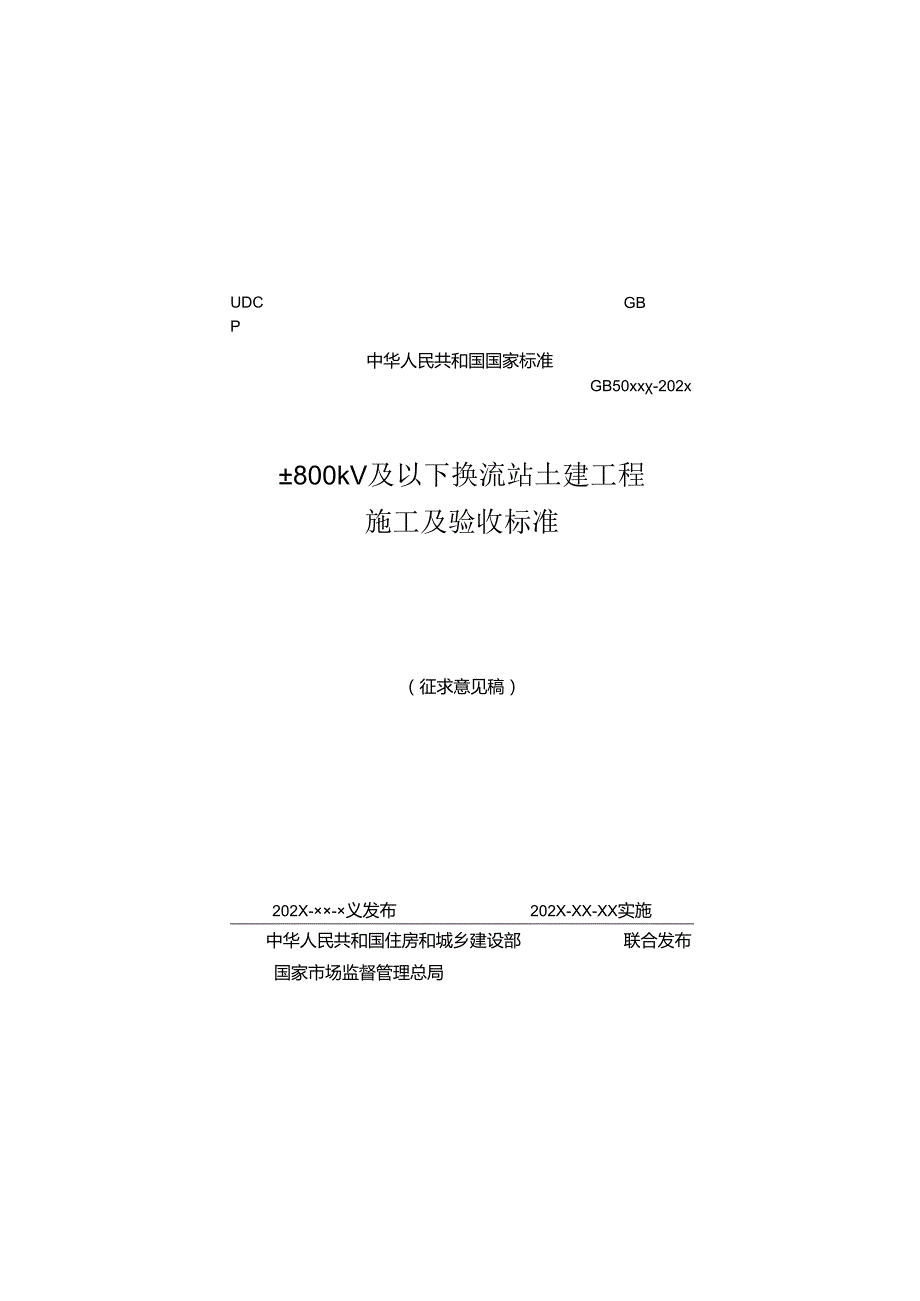

1、UDCPGB中华人民共和国国家标准GB50xx-202x800kV及以下换流站土建工程施工及验收标准（征求意见稿）202X-义发布202X-XX-XX实施中华人民共和国住房和城乡建设部联合发布国家市场监督管理总局根据住房和城乡建设部关于印发2023年工程建设规范标准编制及相关工作计划的通知(建标)要求，本标准在修编过程中，编制组经过广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。本标准主要技术内容是：总则、术语、质量验收范围、换流站建筑物工程、换流站构筑物工程、换流站场区工程、换流站消防工程、环保工程、装配式工程。本标准修订的主要内容：

2、1 .整合80OkV及以下换流站土建工程施工质量验收规范(GB50729-2012)和800KV及以下换流站构支架施工及验收规范(GB50777-2012)；2 .删除装饰装修细部工程、阀厅穿墙套管封堵工程等内容；3 .增加钢结构防火涂料涂刷与验收、柔性直流换流站钢网架结构组装与验收、装饰装修防火与环保等要求；4.补充调相机工程、装配式工程等施工质量验收内容。本标准由住房和城乡建设部负责管理。本标准起草单位：国家电网有限公司特高压建设分公司(地址：北京市西城区南横东街8号都城大厦706室，邮政编码：100052)中国南方电网超高压输电公司浙江省电力公司江苏省送变电公司本标准主要起草人员：*、*

3、本标准主要审查人员：*、*、1总则12 术语33 质量验收范围64换流站建筑物工程74. 1基本规定75. 2钢结构主体工程76. 3压型金属板围护工程107. 4阀厅建筑物接地工程138. 5防火墙工程159. 6防火墙阀侧封堵工程1810. 7特种设备房间地面工程1911. 8装饰装修工程2212. 9建筑电气工程2513. 10调相机工程295换流站构筑物工程3314. 1基本规定3315. 2基础3316. 3构架与设备支架3517. 4阀冷却水系统3818. 5电缆沟（隧）道3819. 6独立避雷针及避雷线塔4020. 供水管井（水井）工程415.8池体工程426换流站场区工程44

4、6.1基本规定446.2换流站广场及轨道451. 3站内道路工程506. 4围墙工程547换流站消防工程567. 1基本规定568. 2火灾自动报警系统569. 3消防给水及消火栓系统5610. 4水喷雾灭火系统5811. 5压缩空气泡沫灭火系统(CAFS)5912. 6气体灭火系统628环保工程6413. 1基本规定6414. 隔声降噪工程6415. 3边坡防护工程698. 4排水工程748. 5场地地坪工程789装配式工程809. 1基本规定809. 2预制构件809 .3混凝土装配式围墙8210 4装配式电缆沟(隧道)839. 5装配式混凝土建筑安装85附录A80OkV换流站土建工程单位

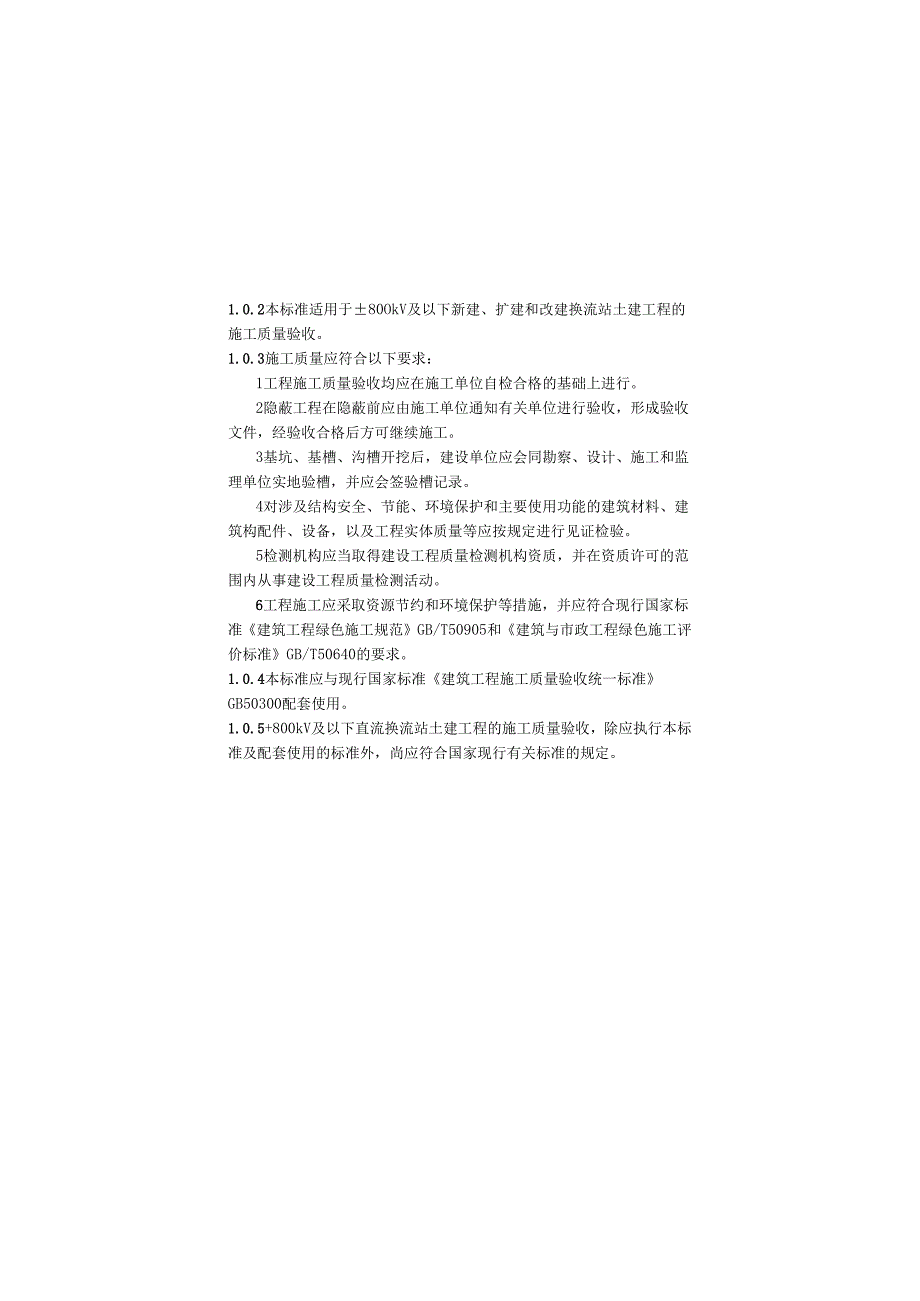

5、子单位工程质量验收划分示例87本标准用词说明89引用标准名录901总则.o.为加强换流站土建工程施工质量管理，统一换流站土建工程的施工质量验收，保证工程质量，制定本标准。1.0.2本标准适用于80OkV及以下新建、扩建和改建换流站土建工程的施工质量验收。1.0.3施工质量应符合以下要求：1工程施工质量验收均应在施工单位自检合格的基础上进行。2隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收，形成验收文件，经验收合格后方可继续施工。3基坑、基槽、沟槽开挖后，建设单位应会同勘察、设计、施工和监理单位实地验槽，并应会签验槽记录。4对涉及结构安全、节能、环境保护和主要使用功能的建筑材料、建筑构配件、

6、设备，以及工程实体质量等应按规定进行见证检验。5检测机构应当取得建设工程质量检测机构资质，并在资质许可的范围内从事建设工程质量检测活动。6工程施工应采取资源节约和环境保护等措施，并应符合现行国家标准建筑工程绿色施工规范GB/T50905和建筑与市政工程绿色施工评价标准GB/T50640的要求。1.0.4本标准应与现行国家标准建筑工程施工质量验收统一标准GB50300配套使用。1.0.5+800kV及以下直流换流站土建工程的施工质量验收，除应执行本标准及配套使用的标准外，尚应符合国家现行有关标准的规定。2.0.1换流站COnVerterstation是指在高压直流输电系统中，为了完成将交流电变换

7、为直流电或者将直流电变换为交流电的转换，并达到电力系统对于安全稳定及电能质量的要求而建立的站点。2.0.2土建工程buildingproject土木工程和建筑工程的总称，是指使用建筑材料和施工设备完成一切和水、土、文化有关的基础建设的计划、建造和维修的生产活动和工程技术。2.0.3阀厅VaIVehall换流站内放置换流阀的封闭建筑物，要求能屏蔽换流产生的电磁干扰，有极好的电磁屏蔽性能。通常为钢结构建筑，其四周墙面及屋面、地面设置有焊接为整体的六面体金属屏蔽网层。2.0.4阀吊梁ValVepylonsupportbeams固定在阀厅屋架下用于悬吊换流阀塔的构件。2.0.5调相机synchrono

8、uscondenser一种无功功率补偿装置，它是向电力系统提供或者吸收无功功率的同步电机。2.0.6防火墙firewall设在换流变压器（平波电抗器、高压电抗器）之间及阀厅与换流变压器（平波电抗器）之间等防止火灾蔓延用非燃材料浇（砌）筑的墙体。有现浇钢筋混凝土清水墙、钢筋混凝土框架填充砌体墙等类型。2.0.7构支架frameworks是一种用于支撑电力设备的结构部件，通常由钢材制成，承担着托架、吊臂和悬挂设备等作用。2.0.8大封堵、小封堵Iargesealingsmallsealing是指在阀厅换流变侧混凝土防火墙开孔处，对换流变压器阀侧套管进行封堵时，采用大封堵和小封堵相结合的一种封堵方式

9、大封堵为与混凝土防火墙接触的封堵结构，安装在防火墙孔洞中；小封堵为与套管接触的封堵结构，填充在阀侧套管与防火板之间。2.0.9压缩空气泡沫灭火系统compressedairfoamsystem(CAFS)采用压缩空气泡沫释放装置，通过管道系统将混合器产生的压缩空气泡沫输送至释放装置进行泡沫释放的系统。2.0.10隔声屏障soundbarrier专门设计的立于噪声源和受声点之间的一种声学障板。2.0.11防静电地坪antistaticfloor是指能够有效地消除静电的一种地面覆盖物。2.0.12清水混凝土fair-facedconcrete直接利用混凝土成型后的自然质感作为饰面效果的混凝土。2

10、0.13清水砌体fair-facedmasonry也称清水墙，是砖墙外墙面砌成后，只需要勾缝，即成为成品，不需要外墙面装饰，砌砖质量要求高，灰浆饱满，砖缝规范美观。2.0.14设备基础equipmentfoundation与设备底部或设备支架底部相连，稳定承受所作用的荷载，确保设备安全稳定运行的混凝土结构。2.0.15自流平地面self-levelingground是指在混凝土、水泥或砂浆地面将着色无溶剂、自流平、粒子致密的厚浆型环氧树脂采用特殊工艺涂在经处理的水泥地坪表面上，以达到美化地面和清洁防尘效果的工业地坪。2.0.16电磁屏蔽electromagneticshielding用导电材

11、料减少电场、磁场能量向指定区域穿透的屏蔽。3质量验收范围3.0.1换流站土建工程质量验收划分为单位（子单位）工程、分部（子分部）工程、分项工程和检验批。3.0.2工程施工前，可按本标准附录A的规定，结合具体工程实际情况，由施工单位制定该工程项目的质量验收范围划分表。施工过程中，验收表的工程项目编号应与验评划分的工程项目编号保持一致。3.0.3单位（子单位）工程、分部（子分部）工程、分项工程和检验批的编号应按照连续编号的原则进行编号。编号原则应按单位、子单位、分部、子分部、分项、检验批工程各占两位、检验批流水号占三位，共15位数字，无子单位、子分部工程时，编号应编为OOo4换流站建筑物工程4.1

12、 基本规定4.1.1 本章适用于换流站建筑物工程施工质量验收，换流站建筑物施工质量的验收除应执行本章规定外，尚应符合国家现行有关标准的规定。4.1.2 混凝土所用的原材料应符合设计要求和国家现行标准通用硅酸盐水泥GB175、混凝土外加剂GB8076及普通混凝土用砂、石质量及检验方法标准JGJ52的有关规定，并按批量进行复验。4.2 钢结构主体工程I一般规定4.2.1 换流站建筑物主体钢结构工程的施工验收除执行本标准外，尚应符合国家现行标准钢结构工程施工质量验收标准GB50205、建筑钢结构防火技术规范GB51249及钢结构通用规范GB55006的规定。4.2.2 主体工程采用的原材料应进行进场

13、检验。凡涉及结构安全、节能、环境保护和主要使用功能的材料应按规定进行见证检验。见证检验应在建设单位或监理单位的监督下现场取样、送检，检测试验应具有真实性和代表性。4.2.3 钢结构安装时，必须控制屋面、平台等承载部位施工荷载，施工荷载和冰雪荷载等荷载总重严禁超过承载部位的承载能力。4.2.4 混凝土后锚固工程应进行抗拔承载力的现场检验。II钢结构主体工程4.2.5 螺栓孔宜采用钻成孔，扩孔宜采用较孔法，不得用焊枪等烧制或扩大。高强度螺栓扩孔数量应征得设计单位同意。4.2.6 支承垫块的种类、规格、摆放位置和朝向，必须符合设计要求。橡胶垫块与刚性垫块之间或不同类型刚性垫块之间不得互换使用。4.2

14、7 在钢结构安装调整完成并检测合格后，对钢柱与基础的间隙用高强度灌浆料或微膨胀细石混凝土等进行二次灌浆，并对钢柱柱脚进行防腐保护。4.2.8 在对钢柱基础进行二次灌浆前，应对原混凝土构件接触面按设计要求进行凿毛处理，凿毛面积不小于灌浆接触面积的23o4.2.9水泥基灌浆材料的验收以试验室检验为标准，检验项目应包括流动度、竖向膨胀率、抗压强度。水泥基灌浆材料现场使用时，严禁在水泥基灌浆材料中掺入任何外加剂、外掺料。4.2.10 混凝土灌浆分二次进行，其强度应不低于设计强度，同类型钢柱留置一组混凝土试块。4.2.11 构件组装宜在组装平台、组装支撑架或专业设备上进行，组装平台及组装胎架应有足够的

15、强度和刚度，便于构件的装卸和定位。4.2.12 设计要求起拱的构件，应在组装时按规定的起拱值进行起拱。设计未要求但施工工艺要求起拱的构件，起拱允许偏差应不大于起拱值的10%,且不大于IOmmo4.2.13 桁架结构组装时，杆件轴线交点偏移应不大于3mni。构件组装间隙应符合设计和工艺文件要求，当设计和工艺文件中没有规定时，组装间隙一般不宜大于2.0mm。4.2.14 阀吊梁梁底标高偏差应控制在010mm以内。4.2.15 高强度螺栓连接处的钢板表面处理方法与除锈等级应符合设计要求，摩擦型高强度螺栓连接摩擦面处理后应分别进行抗滑移系数试验和复验。4.2.16 钢吊车梁的下翼缘不得焊接工装夹具、定

16、位板、连接板等临时工件。钢吊车梁和吊车桁架组装、焊接完成后在自重荷载下不允许有下挠。4.2.17 防火材料进场后应对其粘结强度、抗压强度进行复试。4.2.18 膨胀型防火涂料的涂层厚度应符合耐火极限的设计要求。非膨胀型防火涂料的涂层厚度，80%及以上面积应符合耐火极限的设计要求，且最薄处厚度不应低于设计要求的85%o4.2.19 梁、柱安装的允许偏差应符合表4.2.19的规定。表4.2.19梁、柱安装允许偏差（mm）项目允许偏差柱脚底座中心线对定位轴线的偏移5.0柱子定位轴线允许偏差1.0柱基准点标高有吊车梁-5.0。7+3无吊车梁-8.0+5柱轴线垂直度（单层柱）W1000,且不大于25.0

17、柱顶高度差5.0钢梁、钢屋架、钢桁架跨中垂直度偏差力/250,且不大于15.0钢梁、钢屋架、钢桁架侧向弯曲矢高Z30mZ/1000,且不大于10.030m60mZ/1000,且不大于50.0同一根梁两端顶面的高差Z/10000,且不大于10.0主梁与次梁上表面的高差+2.04.2.20 钢网架、网壳结构安装的允许偏差应符合表4.2.20的规定。表4.2.20钢网架、网壳结构安装允许偏差（mm）项目允许偏差纵向、横向长度+/2000,且不超过40.0支座中心偏移/000,且不大于30.0周边支撑网架、网壳相邻支座高差11/400,且不大于15.0多点支撑网架、网壳相邻支座高差11/800,且不大

18、于30.0支座最大高差30.04.3压型金属板围护工程I一般规定4.3.1 本节适用于压型金属板的施工现场制作和安装工程质量验收，除执行本标准外，尚应符合国家现行标准压型金属板工程应用技术规范GB50896和建筑金属围护系统工程技术标准JGJ/T473的规定。金属板屋面防水、抗风揭等级应符合设计要求。4.3.2 压型金属板的制作和安装工程可按变形缝、楼层、施工段或屋面、墙面、楼面或与其相配套的钢结构安装分项工程检验批的划分原则划分为一个或若干个检验批。压型金属板安装应在钢结构安装工程检验批质量验收合格后进行。4.3.3 屋面和墙面的造型和立面分格应符合设计要求。4.3.4 外墙压型板应采用带防

19、水垫圈的自攻螺钉固定（颜色同墙板），屋面压型板采用隐藏式安装方式，整个屋面除屋脊部位外没有螺钉穿透。墙面压型板的固定点应设在波谷，缝合钉固定在波峰上。固定压型钢板用的自攻螺钉栓，外露螺钉尖采用专用螺钉橡胶套。4.3.5 金属板材屋面与立墙及突出屋面结构等交接处，均应做泛水处理。两板间应放置通长密封条处理；螺栓拧紧后，两板的搭接口处应用密封材料封严。4.3.6 屋面工程施工时，应建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检查记录。每道工序完成，应经监理单位（或建设单位）检查验收，合格后方可进行下道工序施工。4.3.7 屋面的保温层和防水层严禁在雨天、雪天和五级风及其以上时

20、施工。4.3.8 屋面工程完工后，应按本标准的有关规定对细部构造、接缝、保护层等进行外观检验，并应进行淋水或蓄水检验。4.3.9 阀厅围护及洞口封堵完成后，应做密封试验，满足室内能保持5Pa50Pa微正压的要求。II压型金属板墙体围护工程4.3.10 有涂层、镀层压型金属板成型后，涂、镀层不应有目视可见的裂纹、剥落、起皮和擦痕等缺陷。4.3.11 压型金属板及制作压型金属板所采用的原材料（基板、涂层板），其品种、规格、性能等应符合国家现行标准的规定并满足设计要求。4.3.12 压型金属板、泛水板和包角板等应固定可靠、牢固，防腐涂料涂刷和密封材料敷设应完好，连接件数量、间距应符合设计要求和国家现

21、行有关标准规定。4.3.13 屋面及墙面压型金属板的长度方向连接采用搭接连接时，搭接端应设置在支承构件（如凛条、墙梁等）上，并应与支承构件有可靠连接。当采用螺钉或钾钉固定搭接时，搭接部位应设置防水密封胶带。压型金属板长度方向的搭接长度应满足设计要求，且当采用焊接搭接时，压型金属板搭接长度不宜小于50mm；当采用直接搭接时，压型金属板搭接长度应符合表4.3.13的规定。表4.3.13压型金属板在支承构件上的搭接长度（mm）项目搭接长度屋面、墙面内层板80屋面外层板屋面坡度W10%250屋面坡度10%200墙面外层板1204.3.14压型金属板成型后，板面应平直、无明显翘曲；表面应清洁，无油污、无

22、明显划痕、磕伤等。切口应平直，切面整齐，板边无明显翘角、凹凸与波浪形，且不应有皱褶。压型钢板制作的允许偏差应符合表4.3.14的规定。表4.3.14压型钢板制作的允许偏差（mm）项目允许偏差波高截面高度W70+1.5截面高度70+2.0覆盖宽度截面高度W70+10.0-2.0+3.0-2.0截面高度70+6.0-2.0+3.0-2.0板长+9.00波距+2.0横向剪切偏差（沿截面全宽6）b/100或6.0侧向弯曲在测量长度i范围内20.0注：A为测量长度，指板长扣除两端各05m后的实际长度（小于IOnl）或扣除后任选IonI的长度。4.3.15 压型金属板安装应平整、顺直、板面不应有施工残留和

23、污物。檐口和墙下端应吊直线，不应有未经处理的错钻孔洞。4.3.16 压型金属墙板安装的允许偏差应符合表4.3.16墙面的规定。表4.3.16压型金属板、泛水板、包角板和屋脊盖板安装的允许偏差（Inm）项目允许偏差屋面檐口、屋脊与山墙收边的直线度檐口与屋脊的平行度（如有）泛水板、屋脊盖板与屋脊的平行度（如有）12.0压型金属板板肋或波峰直线度压型金属板板肋对屋脊的垂直度（如有）Z/800,且不大于25.0檐口相邻两块压型金属板端部错位6.0压型金属板卷边板件最大波浪高4.0墙面竖排板的墙板波纹线相对地面的垂直度力800,且不大于25.0横排板的墙板波纹线与檐口的平行度12.0墙板包角板相对地面的

24、垂直度力800,且不大于25.0相邻两块压型金属板的下端错位6.0组合楼板中压型金属板在钢梁上相邻列的错位15.0压型钢板注：为屋面半坡或单坡长度；为墙面高度。III压型金属板屋面工程4.3.17 金属板材及辅助材料的规格和质量，应符合设计要求。4.3.18 金属板材的连接和密封处理应符合设计要求，不得有渗漏现象。4.3.19 金属板材屋面应安装平整，固定方法正确，连接件（锚固件）位置、数量、间距应符合设计要求，密封完整，排水坡度应符合设计要求。4.3.20 金属板材屋面的檐口线、泛水段应顺直，无起伏现象，变形缝设置符合设计要求。4.3.21 屋面压型金属板安装的允许偏差应符合表4.3.16的

25、规定。金属屋面系统要进行抗风揭性能试验。1.1.2 建筑物接地工程I一般规定4.4.1 阀厅建筑物接地工程的施工验收除执行本标准外，尚应符合国家现行标准电气装置安装工程接地装置施工及验收规范GB50169、建筑电气工程施工质量验收规范GB50303和建筑电气与智能化通用规范GB55024的规定。4.4.2 阀厅为六面体等电位联结体。钢结构与钢结构之间，钢结构与室内金属墙板及金属屋面板之间，地坪下的钢筋网之间应做可靠的电气连接，具有良好的导电性，确保连成等电位联结体，且应与主接地网可靠连接。4.4.3 建筑物地面屏蔽网相互之间应可靠焊接，使其连成整体，具有良好的导电性，并将其外引与主接地网可靠连

26、接。II建筑物接地工程4.4.4 用螺栓连接的阀厅钢结构部件之间均应采用铜钱线连接，铜钱线的截面尺寸、连接方式及钢结构与接地网的连接应符合设计要求。4.4.5 阀厅围护结构接地应满足下列规定：1固定金属板的楝条之间的连接应符合设计要求，并与阀厅钢柱和混凝土防火墙内侧的接地干线可靠连接；2金属板搭接固定时每3颗自攻螺栓中应有不少于1颗将两金属板紧密接触部位的油漆涂层打磨干净，保证可靠的电气连接；3阀厅内侧墙板及顶板与钢结构楝条的连接应可靠，符合接地设计要求。4.4.6 阀厅内应敷设环形接地母线铜排，并按设计要求与接地网相连接，接地铜排的截面尺寸、连接方式及敷设位置应符合设计要求。4.4.7 阀厅

27、混凝土地面中的钢筋屏蔽网应按设计要求焊接及与接地网连接，并将屏蔽网可靠引出与室内环形接地母线铜排连接。4.4.8 阀厅门、窗接地应符合下列规定：1门、窗洞口金属框应与周围钢结构可靠焊接，或采用铜钱线与接地干线进行明显接地；2阀厅应采用屏蔽防火门，每个用钱链固定的门扇应采用铜较线与门框进行明显接地；3主门与辅门之间应采用铜钱线进行明显接地。4.4.9 阀厅电缆沟接地应符合下列规定：1电缆沟屏蔽网与接地网的连接符合设计要求，沟延边角钢与屏蔽网或接地网应可靠连接；2电缆沟接地扁钢应不少于2处与接地网可靠连接。4.4.10 阀厅风道、阀冷水管等不带电金属部件的法兰连接处应采用铜钱线跳接并与接地干线连接

28、固定管道的支架应相互焊接可靠并与接地干线连接。4.4.11 建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且通过与避雷带引下线的可靠连接，与接地网连接可靠。4.4.12 避雷带应平正顺直，固定点支持件间距均匀、固定可靠。4.4.13 避雷带（网）的接地应遵守下列规定：1避雷带（网针）与引下线之间的连接应采用焊接；2避雷带（针网）的引下线及接地装置使用的紧固件均应使用镀锌制品；3建筑物上的防雷设施采用多根引下线时，应在各引下线距地面的0.31.8m处设置断接卡，断接卡应加保护措施；4建筑物外的引下线敷设在人员可停留或经过的区域时，应采用下列一种或两种方法，防止

29、跨步电压、接触电压和旁侧闪络电压对人员造成伤害；5外露引下线在高2.7m以下部分应穿能耐受IOkV冲击电压（1.2/50US波形）的绝缘保护管；应设立阻止人员进入的带警示牌的护栏，护栏与引下线水平距离不应小于3m。4.4.14 接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套管应与接地线做电气连通。4.4.15 室外金属楼（爬）梯应与接地网可靠电气连接。4.4.16 安装屏蔽门时必须保证门在关闭状态下，“刀”形插入体正确地插入弹性簧片内，通过锁紧装置，使门扇与门框严密结合，达到高性能电磁屏蔽效能的要求。1.1.3 墙工程I一般规定4.5.1 宜采用商品混凝土，混凝土质量应符合

30、国家现行标准预拌混凝土GB/T14902的规定。4.5.2 原材料产地、规格应统一，水泥宜选用同一厂家同一批次。4.5.3 防火墙工程实施前应制定专项施工方案，并经审查后，方可实施。清水混凝土所用模板应根据建筑物进行设计定做，模板必须具有足够的刚度，以保证结构物的几何尺寸均匀、断面的一致，防止浆体流失；要求模板材料表面要平整光洁，强度高、耐腐蚀。4.5.4 模板及支架体系应符合施工方案要求，并应满足承载力、整体稳固性要求。4.5.5 拆模后，混凝土表面应及时采用黏性薄膜或喷涂型养护膜覆盖，进行保湿养护。4.5.6 清水混凝土框架与清水混凝土防火墙的施工验收标准应一致。4.5.7 清水砌体除符合

31、国家现行标准砌体工程施工质量验收规范GB50203的规定外，还应满足下列要求：1清水墙表面的砖，应边角整齐，色泽均匀；2砌筑砖砌体时，砖应提前Id2d浇水湿润；3施工时施砌的蒸压（养）石专的产品龄期不应小于28d；4顶层砖不应斜砌，宜用高等级膨胀混凝土填筑；5为保证清水混凝土柱表面观感，与砌体的拉结筋宜采取后植筋技术。后植筋按相关规定检验植筋拉结力。II清水混凝土防火墙4.5.8 混凝土中掺用外加剂的质量及应用技术应符合现行国家标准混凝土外加剂GB8076和混凝土外加剂应用技术规范GB50119的有关规定。4.5.9 处于潮湿环境和干湿交替环境的混凝土，应选用非碱活性骨料。4.5.10 出现下

32、列情况之一时,应采取消除安全隐患的措施进行处理:1混凝土结构或结构构件的裂缝宽度或挠度超过限值；2混凝土结构或构件钢筋出现锈胀；3结构混凝土中氯离子含量超标或发现有碱骨料反应迹象。4.5.11 现浇清水混凝土防火墙拆模后的尺寸允许偏差应符合表4.5.12 5.11的规定。表4.5.11防火墙拆模后的尺寸允许偏差（Inm）项目允许偏差轴线位置5垂直度WlOoo且W30标IwJ+15截面尺寸+8,-5表面平整度4预埋设施中心线位置预埋件10预埋螺栓34.5.12 防火墙后浇带或加强带的设置应符合设计及现行规范要求。4.5.13 防火墙表面宜涂刷混凝土保护涂料，同一视觉范围内的涂料及施工工艺应一致，

33、表面无色差、裂纹。III混凝土框架填充砌体清水防火墙4.5.14 清水砌体和砂浆的强度等级应符合设计要求。4.5.15 砌体水平灰缝的砂浆饱满度不得小于80%o4.5.16 清水砌体勾缝所用水泥的凝结时间和安定性复验应合格，砂浆的配合比应符合设计要求。清水砌体勾缝应无漏勾，勾缝材料应黏结牢固、无开裂。4.5.17 清水砌体的灰缝应横平竖直，厚薄均匀。砌体的一般尺寸允许偏差应符合表4.5.17的规定。表4.5.17砌体一般尺寸允许偏差（mm）项目允许偏差基础顶面标高+15水平灰缝厚度+2表面平直度清水墙、柱5混水墙、柱8水平灰缝平直度清水墙7混水墙10清水墙游丁走缝204.5.18灰缝应颜色一致

34、砌体表面应洁净。4.6防火墙阀侧封堵工程I一般规定4.6.1 本节适用于防火墙阀侧封堵安装,封堵包括大封堵、小封堵。4.6.2 封堵工程验收时应检查下列文件和记录：1封堵工程的施工图、设计说明及其他设计文件；2材料的产品合格证书、性能检验报告、进场验收记录和复验报告；3大小封堵及其配件的生产许可文件；4隐蔽工程验收记录；5施工记录。4.6.3 防火墙阀侧封堵所使用材料的材质、规格、数量、耐火等级等应符合设计要求及国家现行标准的有关规定。4.6.4 封堵应满足电磁屏蔽、气密、防水、防火、保温隔热、隔声等性能要求；且应便于安装及拆除。II封堵4.6.5 大封堵龙骨、面板、边框采用非导磁材质制作，

35、不得与换流变套管、套管附属构件或换流变本体有任何电气接触，换流变阀侧套管与大封堵、抗爆门之间应预留不小于100mm的均匀间隙。4.6.6大封堵边框、龙骨、面板的安装应牢固。预埋件及锚固件的数量、位置、埋设方式、与边框的连接方式应符合设计要求。4.6.7 大封堵龙骨、边框、面板、小封堵压条等金属部件应确保电气连通。当采用同材质金属材料时，金属框须做隔磁处理，避免形成环流。4.6.8 与防火墙洞口之间的缝隙应填嵌饱满，并应采用防火密封胶密封。密封胶表面应光滑、顺直、无裂纹。4.6.9 防水构造措施符合设计要求。4.6.10 封堵表面应洁净、平整、光滑、色泽一致，应无擦伤、划痕和碰伤。漆膜或保护层应

36、连续。4.6.11 大封堵龙骨安装的质量允许偏差应符合表4.6.11的规定。表4.6.11大封堵龙骨安装的质量允许偏差（mm）项次检验项目质量标准1面板立面垂直度3mmm表面平整度3接缝直线度3mmm接缝高低差2接缝位置水平缝在套管穿孔的中心线，垂直的位置定在套管穿孔的中心线。面板与换流变压器升高座距离大于50mm,缝隙处采用除去表层钢板的矿棉塞满，矿棉中不得残留金属碎粒面板与金属管道绝缘2耐渗防水卷材卷材铺贴、搭接缝搭接缝应结实或焊接牢固，密封严密，不得有扭曲、折皱、咬边和起泡等缺陷金属压边压边与换流变压器升高座保持绝缘，不应形成导电闭合回路，用绝缘铜线连接到接地铜排4.6.12 阀侧套管套

37、筒上小封堵收口应采用非导磁性金属环结构形式，不得采用钢扎带结构。金属环与换流变套管间需保证可靠绝缘。4.7特种设备房间地面工程I一般规定4.7.1 换流站特殊地面（坪）工程包括环氧树脂自流平地面、绝缘地坪、硬化耐磨地面等，其施工验收除执行本标准外，尚应符合国家现行标准建筑地面工程施工质量验收规范GB50209的规定。4.7.2 涂料施工时，地面应干燥，温度宜为535C,地面相对湿度不宜大于85%o4.7.3 铺设整体面层时，基层的抗压强度不得小于1.2MPa;基层应洁净、干燥，不得有积水。铺设前宜凿毛或涂刷界面剂硬化耐磨面层、自流平面层的基层处理应符合设计及产品的要求。4.7.4 铺设整体面层

38、时，地面变形缝的位置应符合设计要求；大面积水泥类面层应设置分格缝。4.7.5 整体面层施工后，养护时间不应少于7d；抗压强度应达到5MPa后方准上人行走；抗压强度应达到设计要求后，方可正常使用；地面工程完工后，应对面层采取保护措施。4.7.6 阀厅地面自流平面层应满足防静电及防火要求，宜采用水性聚氨酯或水性环氧树脂涂料。II自流平地面4.7.7 有防火、防水、防潮、防油渗、防尘要求的自流平面层应达到设计要求。4.7.8 自流平地面基层应坚固、密实、平整、洁净，坡度和强度应符合设计要求。4.7.9 基层找平宜采用无机聚合物砂浆或树脂水泥复合砂浆，找平层强度及与基层的粘结强度应满足设计要求。厚度及

39、平整度应满足面层施工要求。4.7.10 自流平涂料施工时，基层的含水率应与面层材料的技术要求相一致。基层应干燥，含水率不大于8%。自流平面层的各构造层之间应粘结牢固，层与层之间不应出现分离、空鼓现象。4.7.11 自流平表面应平整、光滑、颜色均匀一致，无气泡、泛砂、漏涂、误涂、砂眼、裂缝等现象。4.7.12 自流平厚度均匀，厚度及遍数必须符合设计要求，厚度及表面平整度允许偏差应符合表4.7.12的规定。表4.7.12自流平地面尺寸允许偏差(mm)项目允许偏差表面平整度2踢脚线上口平直3缝格顺直2厚度0.14.7.13 自流平除按本标准要求施工外，还应符合建筑行业标准自流平地面工程技术标准JGJ

40、/T175的相关规定。III绝缘地坪4.7.14 绝缘地坪的结构设置及所使用的材料应符合设计要求。4.7.15 碎石沥青垫层的厚度、配合比及压实度应符合设计要求。IV硬化耐磨地坪4.7.16 硬化耐磨面层采用拌和料铺设时，拌和料的配合比应通过试验确定；采用撒布铺设时，耐磨材料的撒布量应符合设计要求。4.7.17 硬化耐磨面层采用拌和料铺设时，宜先铺设一层强度等级不小于MI5、厚度不小于201111的水泥砂浆，或水灰比为0.4的素水泥浆结合层。4.7.18 耐磨地坪混凝土面层施工应符合下列规定：1当设计无要求时，混凝土基层的厚度不应小于50mm,强度等级不应小于C25；砂浆基层的厚度不应小于20

41、m11,强度等级不应小于M15；2混凝土采用的粗骨料，其最大粒径不应大于面层厚度的2/3,细石混凝土面层采用的石子粒径不应大于15m11i;3面层与基层(或下一层)结合应牢固，且应无空鼓、裂缝。4.7.19耐磨地坪施工应符合下列规定：1耐磨材料分布均匀，与混凝土结合牢固，表面色泽一致；2面层表面无起砂、麻面、裂纹、脱皮等缺陷；3面层表面的坡度应符合设计要求，不得有倒泛水和积水现象;4面层表面平整度允许偏差不大于4mm,缝格平直度允许偏差不大于3mmo4.8装饰装修工程I一般规定4.8.1 本节适用于换流站工程建筑装饰装修施工，其验收除执行本标准外，尚应符合国家现行标准建筑装饰装修工程质量验收标

42、准GB50210、建筑防火通用规范GB55037、建筑节能与可再生能源利用通用规范GB55015的规定。4.8.2 建筑材料进场检验应符合下列规定：1无机非金属建筑装饰装修材料进场时，应查验其放射性指标检测报告；2室内装饰装修中所采用的人造木板及其制品进场时，应查验其游离甲醛释放量检测报告；3室内装饰装修中所采用的水性涂料、水性处理剂进场时，应查验其同批次产品的游离甲醛含量检测报告；溶剂型涂料进场时,施工单位应查验其同批次产品的V0C、苯、甲苯十二甲苯、乙苯含量检测报告，其中聚氨酯类的应有游离二异氟酸酯（TDI+HDI）的含量检测报告；4室内装饰装修中所采用的水性胶粘剂进场时，应查验其同批次产

43、品的游离甲醛含量和Vc）C检测报告；溶剂型、本体型胶粘剂进场时，应查验其同批次产品的苯、甲苯十二甲苯、VOC含量检测报告，其中聚氨酯类的应有游离甲苯二异氟酸酯（TDI）的含量检测报告。4.8.3 建筑幕墙（含采光顶）节能工程采用的材料、构件和设备施工进场复验应包括下列内容：1保温隔热材料的导热系数或热阻、密度、吸水率及燃烧性能（不燃材料除外）；2幕墙玻璃的可见光透射比、传热系数、太阳得热系数及中空玻璃的密封性能；3隔热型材的抗拉强度及抗剪强度；4透光、半透光遮阳材料的太阳光透射比及太阳光反射比。4.8.4门窗选用应根据建筑使用功能、节能要求、所在地区气候条件等因素综合确定，应满足抗风、水密、气

44、密等性能要求，并应综合考虑安全、采光、节能、通风、防火、隔声等要求。门窗（包括天窗）节能工程施工采用的材料、构件和设备进场时，除核查质量证明文件、节能性能标识证书、门窗节能性能计算书及复验报告外，还应对下列内容进行复验：1严寒、寒冷地区门窗的传热系数及气密性能；2夏热冬冷地区门窗的传热系数、气密性能，玻璃的太阳得热系数及可见光透射比；3夏热冬暖地区门窗的气密性能，玻璃的太阳得热系数及可见光透射比；4严寒、寒冷、夏热冬冷和夏热冬暖地区透光、部分透光遮阳材料的太阳光透射比、太阳光反射比及中空玻璃的密封性能。4.8.5消防控制室地面装修材料的燃烧性能不应低于&级，顶棚和墙面内部装修材料的燃烧性能均应
