1、ICS91.140CCSP47中华人民共和o三国家标准GB/TXXXXX-XXXX城镇燃气输配系统标识及编码Identificationandcodingoftowngastransmissionanddistributionsystem（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上XXXX-XX-XX发布XXXX-XX-XX实施国家市场监管理总局国家标准化管理委员会发布目次前言II1范围12规范性引用文件13术语和定义14标识结构24. 1标识组成25. 2标识前缀符26. 3标识字符25联合标识27. 1结构和组成35.2编码36功能标识48. 1结构和组成46

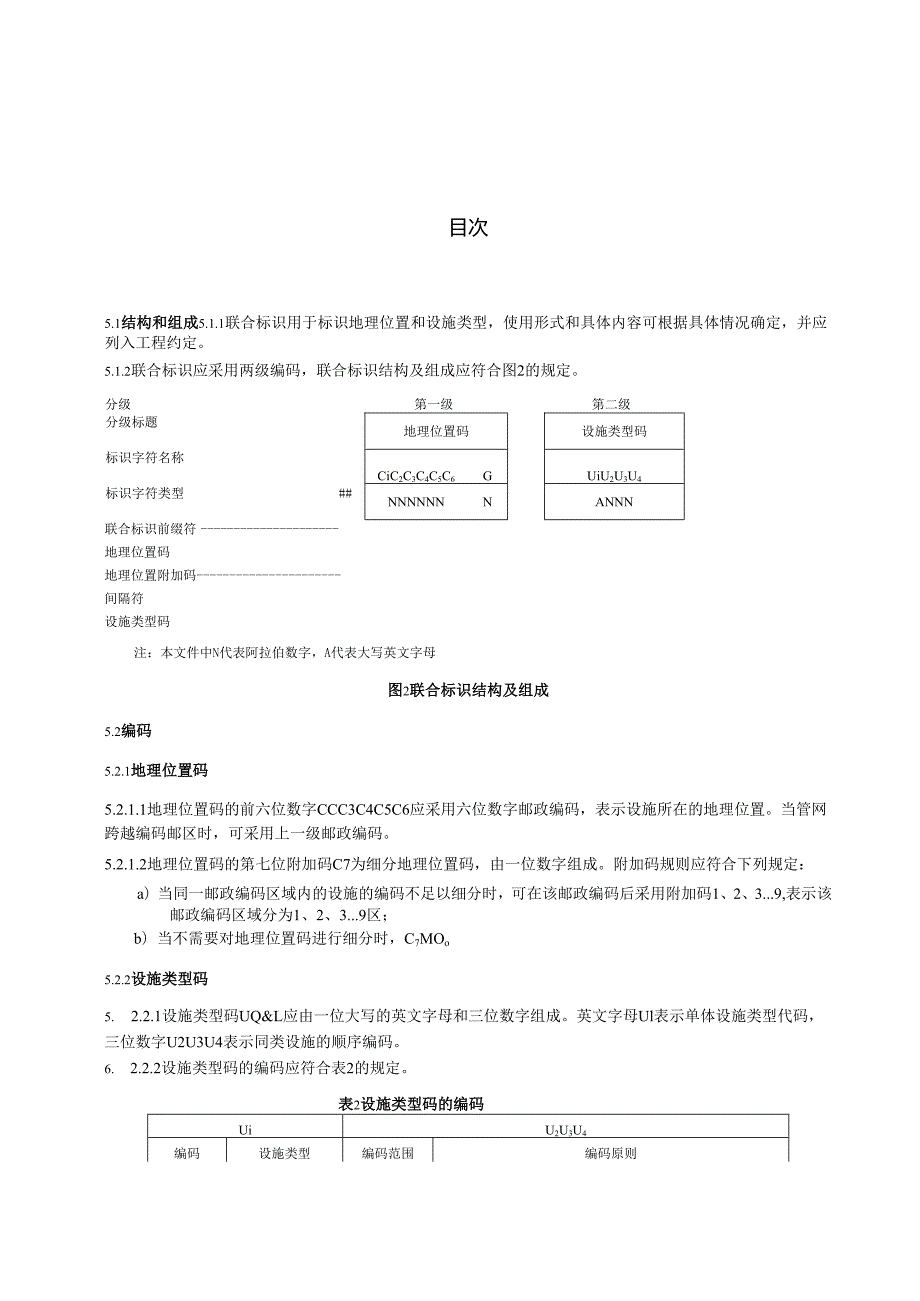

2、2编码57物品标识79. 1结构和组成77.2编码78厂站标识78. 1门站标识78. 2储配站标识910. 3调压站标识910.4 缩天然气厂站标识910.5 化石油气厂站标识108.6液化天然气厂站标识119管网系统标识1210燃气用户标识1211标识编码实施1211.2 各阶段标识及编码要求1311.3 工程约定与编码索引1411.4 标识标注14附录A（规范性）系统分类索引16附录B（规范性）设备索引245.1结构和组成5.1.1联合标识用于标识地理位置和设施类型，使用形式和具体内容可根据具体情况确定，并应列入工程约定。5.1.2联合标识应采用两级编码，联合标识结构及组成应符合图2的
3、规定。分级第一级第二级分级标题标识字符名称标识字符类型#地理位置码设施类型码CiC2C3C4C5C6GUiU2U3U4NNNNNNNANNN联合标识前缀符地理位置码地理位置附加码间隔符设施类型码注：本文件中N代表阿拉伯数字，A代表大写英文字母图2联合标识结构及组成5.2编码5.2.1地理位置码5.2.1.1地理位置码的前六位数字CCC3C4C5C6应采用六位数字邮政编码，表示设施所在的地理位置。当管网跨越编码邮区时，可采用上一级邮政编码。5.2.1.2地理位置码的第七位附加码C7为细分地理位置码，由一位数字组成。附加码规则应符合下列规定：a）当同一邮政编码区域内的设施的编码不足以细分时，可在该

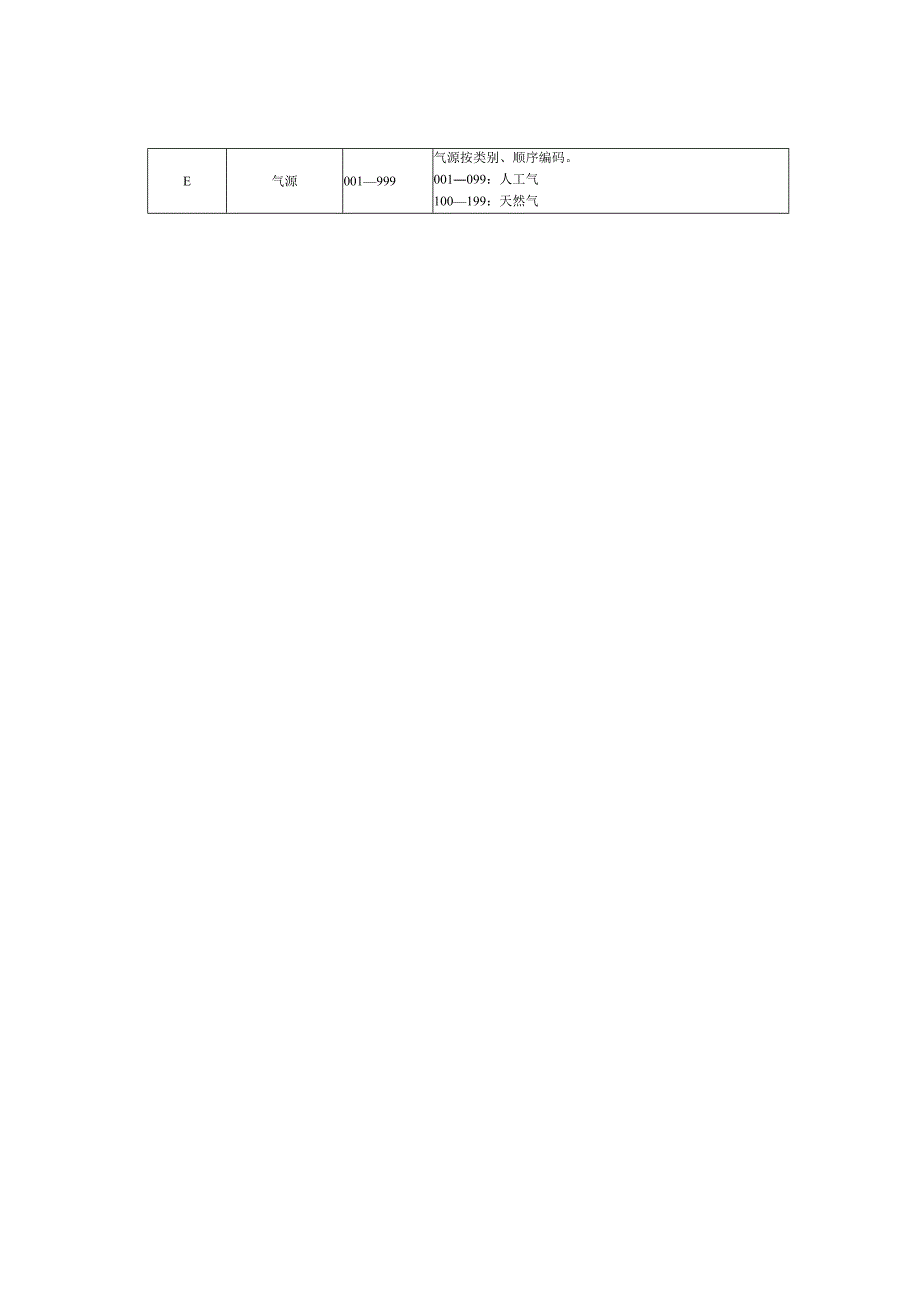

4、邮政编码后采用附加码1、2、3.9,表示该邮政编码区域分为1、2、3.9区；b）当不需要对地理位置码进行细分时，C7MOo5.2.2设施类型码5. 2.2.1设施类型码UQ&L应由一位大写的英文字母和三位数字组成。英文字母Ul表示单体设施类型代码，三位数字U2U3U4表示同类设施的顺序编码。6. 2.2.2设施类型码的编码应符合表2的规定。表2设施类型码的编码UiU2U3U4编码设施类型编码范围编码原则E气源001999气源按类别、顺序编码。001099：人工气100199：天然气200299：压缩天然气300-499：液化石油气500699:液化天然气W管网OOl999与门站或气源的顺序编码
5、相同，或可根据供气系统内用户分布、行政区划、建设时间等因素确定管网的顺序编码。001-099：低压天然气管网100-199：中压天然气管网200299：次高压天然气管网300-499：高压天然气管网500-699：超高压天然气管网S厂站001999厂站的顺序编码001-059：天然气门站060099:天然气储配站100159:天然气调压站160-199：调峰站；200-259：压缩天然气储配站260299：压缩天然气瓶组供气站300-359：压缩天然气汽车加气站360399：液化天然气储配气化站400459：液化天然气汽车加气站460499：液化天然气瓶组气化站500559：煤制天然气厂站56
6、0599：液化石油气储存站600-659：液化石油气储配站660-699：液化石油气灌瓶站700-759：液化石油气气化站760-799：液化石油气汽车加气站800-859：液化石油气瓶组气化站860899：液化石油气瓶装供应站900-959：液化石油气混气站960989：人工煤气厂站990999：预留Y用户001999与气源的顺序编码相对应，表示该气源下的用户U其他001999对于监控中心、供气企业行政办公楼等的顺序编码6功能标识7. 1结构和组成功能标识采用三级编码，其结构及组成应符合图3的规定。分级第三级第四级第五级分级标题标识字符名称标识字符类型=I区位码IIi系统/建（构）筑物码设备
7、/房间码HiH2H3H4SiS2S3S4S5TiT2(T3)T4T5T6NNNNAAANNAAA/NNNNNN功能标识前缀符区位码间隔符系统分类系统编号间隔符设备分类设备编号注：本文件中N代表阿拉伯数字，A代表大写英文字母图3功能标识结构及组成6.2编码6. 2.1区位码6.2. 1.1区位码是对标识对象在标识范围内的第一级划分，用于区分标识范围内的系统、建（构）筑物。6.2.1.2区位码从此用也应由四位数字组成，并应符合表3的规定。表3区位码HiH2H3H4设施类型编码范围编码原则气源00010999HiH2:00,公用系统；0109,对气源类型进行细分；其中：01：天然气，02：液化石油气
8、03：人工煤气，04-09：其他燃气；H3H4：00,其他公用系统、公用建（构）筑物0119,管道天然气，压缩天然气，液化天然气，煤制天然气等；2029,液化石油气，液化石油气混空气等；3039,人工煤气等；4049,燃气用液化二甲酸，生物天然气等；5099,其他气源。管网OOOl9999同一个一级管网下的细分管网编号，或将一级管网以树形结构划分为主干线、干线、支线。0001-0999：超高压天然气管网1000-1999：高压天然气管网20002999：次高压天然气管网Cloadingandunloadingsystem装卸系统（LPG、LNG、CNG）CAloadingandunloadi
9、ngsystem(LPG)装卸系统（LPG）CBloadingandunloadingsystem(LNG)装卸系统（LNG）CCloadingandunloadingsystem(CNG)装卸系统（CNG）DReceptingsystem接收系统（NG、LNG）EFiltrationandpurificationsystem过滤、净化系统FCompressionsystem压缩系统（CNG）GGassourcestoragesystem气源储存系统（分天然气、液化石油气、其他燃气）GAGassourcestoragesystem(NG)天然气气源储存系统GBGassourcestorages
10、ystem(LPG)液化石油气气源储存系统GCGassourcestoragesystem(RG)人工煤气气源储存系统GDGassourcestoragesystem(BIG)生物制气气源储存系统GE预留HPressureregulatingsystem调压系统JOdorizingsystem加臭系统KNaturalgasliquefactionpretreatmentsystem天然气液化预处理系统（LNG）LNaturalgasliquefactionsystem天然气液化系统（LNG）MMeteringsystem计量系统NGasification/Mixingsystem气化/混气系统
11、LPG）NAGasificationsystem气化系统（LPG、LNG）Gasificationsystem(LPG)液化石油气气化系统Gasificationsystem(LNG)液化天然气气化系统NBMixingsystem混气系统（LPG）PProcesspipingsystem工艺管道系统PTPTAUltra-highpressurenaturalgaspipeline超高压天然气管网PTBHigh-pressurenaturalgaspipeline高压天然气管网PTCSub-highpressurenaturalgaspipeline次高压天然气管网PTDMediumpress
12、urenaturalgaspipeline中压天然气管网PTELowpressurenaturalgaspipeline低压天然气管网PLNLNGpipeline液化天然气管道PNGCompressednaturalgaspipeline压缩天然气管道PYBMediumpressureliquefiedpetroleumgaspipeline中压液化石油气管网PYCLowpressureliquefiedpetroleumgaspipeline低压液化石油气管网PYDMedium-pressureliquefiedpetroleumgasmixedgaspipeline中压液化石油气混气管网P
13、YELow-pressureliquefiedpetroleumgasmixingpipeline低压液化石油气混气管网PRGArtificialgaspipeline人工煤气管道PRXOthergaspipelines其他燃气管道PRPVentpipe放散气管道PCPCondensatepipe凝结水管道PWPWFProcesshotwatersystem(forward)换热热水管道（供水）PWRProcesshotwatersystem(return)换热热水管道（回水）QGasfillingsystem充装、灌装系统（LPG、LNG、CNG）QAAutomobile/tankerref
14、uelingsystem汽车、槽车（CNG、LPG、LNG）QAAGasfillingsystem(CNG)压缩天然气加气充装系统QABGasfillingsystem(LPG)液化石油气加气充装系统QACGasfillingsystem(LNG)液化天然气加气充装系统QBCylinderfillingsystem气瓶灌装系统（LPG、LNG、CNG）RFluegasexhaustandtreatment安全放散系统RAFluegasexhaustandtreatment(vessel)储罐安全放散系统RBFluegasexhaustandtreatment(EAG)EAG安全放散系统RCFl
15、uegasexhaustandtreatment(BOG)BOG安全放散系统RDFluegasexhaustandtreatment(PP)管道安全放散系统SMonitoringanddataacquisitionsystem监控与数据采集系统TAutomaticcontrolsystem自控系统ULightningprotectiongroundingsystem避雷接地系统VEquipmentpipelinecorrosionprotection设备管道腐蚀防护WPublicauxiliarysystem公用辅助系统WAPlantpowersupplyanddistributionsyst
16、em厂站供配电系统WBHeat(cold)sourcesupplysystem热（冷）源供给系统WCBuildingventilationsystem建筑通风系统WDWatersupplyanddrainagesystem给排水系统XFireandSafetyFacilitiesSystem消防与安全设施系统XAFiremonitoringsystem消防监控系统XBFirewaterfacilitysystem消防水设施系统XCFireextinguishingfacilityequipmentsystem灭火设施装备系统XDSecurityfacilitiesequipmentsystem
17、安防设施装备系统XEEmergencyfacilitiesequipmentsystem应急设施装备系统XFSafetywarningsignfacility安全警示标志设施YGasusers(residential,industrial,commercial)燃气用户（居民、工业、商业）建（构）筑物分类索引（正文）ZStructuresandareasforsystemsoutsideofthepowerplantprocess建筑和区域ZQPipenetworkstructures,inspectionwells,cathodeprotectionstationetc.管网构筑物，检查井、
18、阴极保护站等ZRUserbuilding用户建筑ZSProcessbuildingssuchasGasgatestation,storageanddistributionstation,pressureregulatingstation;Peakloadstation;Compressednaturalgasstorageanddistributionstation,bottlegroupgassupplystation,automobilefillingstation,storageanddistributiongasificationstation,automobilefillingsta
19、tion,bottlegroupgasificationstation;COaltonaturalgasplantstation;Liquefiedpetroleumgasstoragestation,storageanddistributionstation,bottlefillingstation,gasificationstation,automobilefillingstation,bottlegroupgasificationstation,bottlesupplystation,gasmixingstation;Artificialgasplantstation;Biogaspla
20、ntstationandothertechnologybuildings,etc.天然气门站、储配站、调压站；调峰站；压缩天然气储配站、瓶组供气站、汽车加气站、储配气化站、汽车加气站、瓶组气化站；煤制天然气厂站；液化石油气储存站、储配站、灌瓶站、气化站、汽车加气站、瓶组气化站、瓶装供应站、混气站；人工煤气厂站；沼气厂站等工艺类建筑。ZTInternalstructures内部的建构筑物ZUPipenetworkstructures,pipetrenches,etc.管网构筑物，管沟等ZVStructuresandsurfacesforstorageofmaterialandgoods用于物资、
21、物品贮存的建（构）筑物和表面ZWStructuresforadministrativetasksorstaffamenities用于管理任务或员工便利的建（构）筑物ZWAOfficebuilding,administrationbuilding办公楼、行政楼ZWBTrainingfacility培训设施ZWCStaffamenitiesbuilding员工设施建（构）筑物ZWDFirestation消防站ZWEStructureforcanteen,cafeteria食堂、餐厅建（构）筑物ZZStructuresandsurfacesforconveyanceandtraffic,fencin
22、g,gardensandotherpurposes输送、交通、围栏、花园及其他目的用建（构）筑物ZZYBridgestructure桥架类建（构）筑物ZZZDuctingstructure沟道类建（构）筑物附录B（规范性）设备索引B.1设备分类索引见表B.1。表B.1设备分类索引设备分类设备名称备注工艺专业AA管道及附件AB阀门AC工艺设备ACA燃气过滤设备过滤器、除尘器、其他除尘过滤设备及配件ACB储气设备球罐、圆筒罐、子母型罐、其他储气设备及配件ACC调压设备燃气调压器、燃气调压箱、燃气调压装置ACD气化设备（LPG、LNG）ACE加注设备（CNG、LNG）ACF加臭设备ADCNG专用设备
23、CNG撬车、CNG脱硫装置、CNG脱水装置、CNG缓冲罐冷却塔、优先顺序控制盘、CNG储气瓶/罐/瓶组、CNG储气井、CNG加气机、CNG加气柱/卸气柱、CNG减压撬、CNG集成撬装加气站设备、其他CNG设备及配件AELNG专用设备LNG槽车、LNG瓶/瓶组、LNG气化调压撬、空温式气化器、EAG/BOG加热器、增压器、复热器、LNG加气机、LNG瓶组气化撬、集成式LNG撬装供气设备、集成式LNG撬装加气站设备、其他LNG设备及配件等AFLPG专用设备LPG储气瓶组、LPG气化器、LPG混气装置、LPG加气机、LPG混气撬、LPG瓶组气化撬、其他LPG装置及配件等AG阴极保护设备AH燃气加热器
24、AJ其他工艺设备收发球装置等AK动力设备AKA压缩机人工气、天然气等AKB泵LNG、LPGAKC风机AKD燃气冷热电三联供集成设备AKE发电机组AKF电动机及配件AKG其他通用设备AM用气设备AMA工业燃气用具AMB商业燃气用具AMC民用燃气用具AMD其他用气产品及配件（其他燃气用具）AN仪器仪表ANA流量仪表ANB压力仪表ANC温度仪表AND其他仪表硫化氢检测仪、密度计、色谱分析仪、露点仪、热能计、修正仪、四氢睡吩检测仪ANE自动化控制设备ANF仪器仪表配件AP安全消防APA消防设备及器具AQ通信设备AQA通信器材AQB监视设备及配件AR电气电工设备ARA防爆电器、装置及附件BS流量计(00
25、1400)就地BT其他物理量测量元件（001400）就地，例如：液位、速度、时间等BU压力计(OOl-OO)就地BV其他仪表BW温度计(001400)就地CM分配、储存类设备001-500联箱类（分集水器、分汽缸）501-999箱、槽、罐、池类EC空调制冷设备制冷机、空调机、空气处理机组EP换热器、传热面EQ采暖、通风、空调的末端设备风机盘管、散热器、风口EZ燃气工艺类的组合设备燃气调压装置、储能类设备FM消防设备501-999固定式消防设备GM起吊、升降机、电梯设备GP泵类设备（不含配用电机）GQ风机、压缩机、空压机组GZ换热类组合设备热泵类设备、太阳能类设备、换热机组HN流体处理设备（清洗
26、干燥、分离、排污、过滤、分离）001500天然气、液化石油气、人工燃气、CNG管道、LNG管道、放散气管道等501999仪表风等MA配用电动机泵、风机类设备配套MZ其他设备(001500)环保类设备、固定工具类、难以归类的设备QM各类阀门001-400手动401-500电动、气动501-900气动901-999电动、液动RQ保温层、护套RR管道附件补偿器、弯头、三通、变径管等001500天然气、液化石油气、人工燃气、CNG管道、LNG管道、放散气管道等501999仪表风等UL底座、梁柱UN吊架、支架、托架UZ基础类的组合设施WP管道001500天然气、液化石油气、人工燃气、CNG管道、LNG
27、管道、放散气管道、排污管道等501999仪表风等电:控专业BF流量测量(401900)远传BL其他物理量测量元件(401900)远传，例如：液位、速度、时间等BP压力测量(401900)远传BQ热量测量(401900)远传BT温度测量(401900)远传FZ电、控保护的组合设备GB蓄电池、直流电源设备MZ其他电气设备(501900)固定工具类、难以归类的设备QB开关类设备配电盘、断路器、电气盘柜等QC防雷保护、接地类设备避雷器等TA变压器、电压互感器、电流互感器等变压器的绕组TB不停电电源、逆变器、整流器TZ电气仪控的组合设备箱式供电设备UC各种配电箱、接线箱照明配电箱、检修配电箱、通信接线箱、插座、按钮UH控制台、电气和仪控安装设备控制柜、操作台
