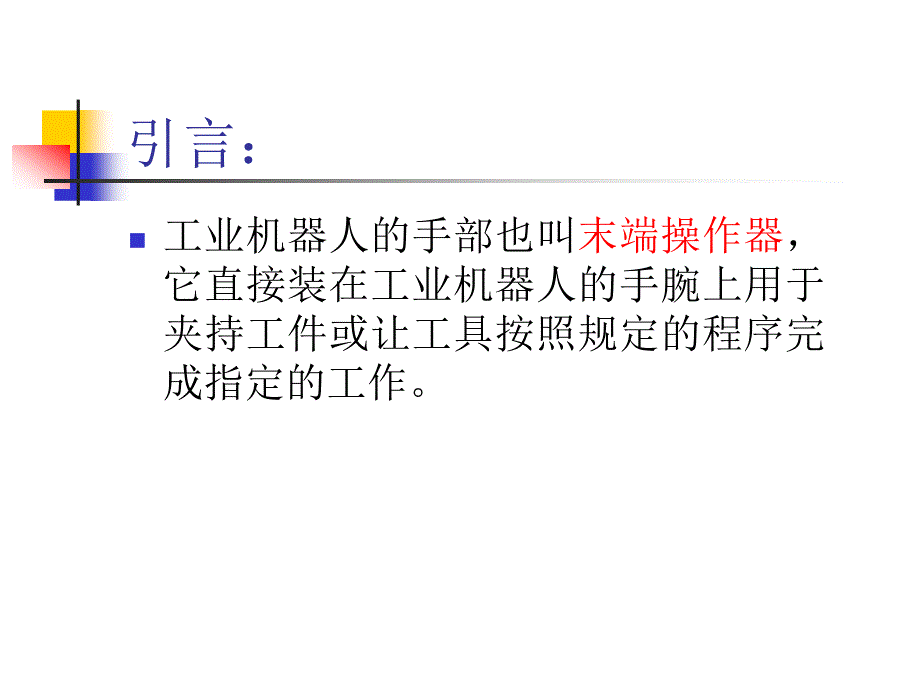

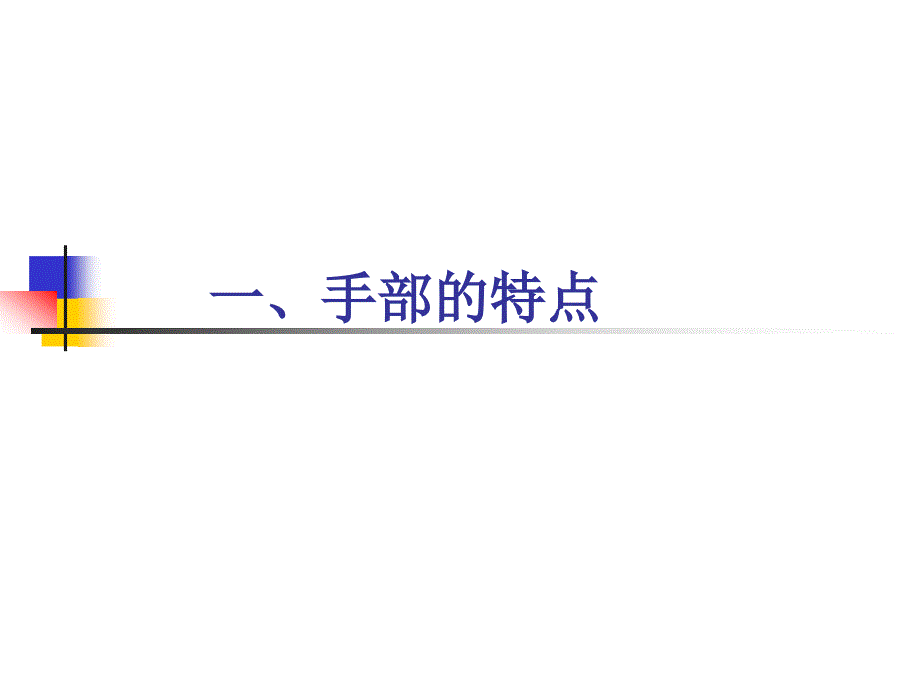

1、机器人手部结构机器人手部结构主讲 周兰引言：n工业机器人的手部也叫末端操作器，它直接装在工业机器人的手腕上用于夹持工件或让工具按照规定的程序完成指定的工作。一、手部的特点一、手部的特点1手部与手腕相连处可拆卸：手部与手腕相连处可拆卸：n手手部部与与手手腕腕处处有有可可拆拆卸卸的的机机械械接接口口：根据夹持对象的不同，手部结构会有差异，通常一个机器人配有多个手部装置或工具，因此要求手部与手腕处的接头具有通用性和互换性。n手手部部可可能能还还有有一一些些电电、气气、液液的的接接口口：由于手部的驱动方式不同造成。对这些部件的接口一定要求具有互换性。2手部是末端操作器：手部是末端操作器：n可以具有手指
2、也可以不具有手指手指；可以有手爪，也可以是专用工具工具。末端操作器图例（1）：每个手指有三个或四个关节。技术关键是手指之间的协调控制。末端操作器图例（2）：3手部是一个独立的部件：手部是一个独立的部件：n工工业业机机器器人人通通常常分分为为三三个个大大的的部部件件：机身、手臂（含手腕）、手部。手部对整个机器人完成任务的好坏起着关键的作用，它直接关系着夹持工件时的定位精度、夹持力的大小等。4手部的通用性比较差：手部的通用性比较差：n工业机器人的手部通常是专用装置：工业机器人的手部通常是专用装置：一种手爪往往只能抓住一种或几种在形状、尺寸、重量等方面相近的工件；一种工具只能执行一种作业任务。二、
3、手部的设计要求二、手部的设计要求n具有足够的夹持力。具有足够的夹持力。n保证适当的夹持精度：保证适当的夹持精度：n手指应能顺应被夹持工件的形状，应对被夹持工件形成所要求的约束。n考虑手部自身的大小、形状、机构和运动自由度：考虑手部自身的大小、形状、机构和运动自由度：n主要是根据作业对象的大小、形状、位置、姿态、重量、硬度和表面质量等来综合考虑。n智能化手部还应配有相应的传感器：智能化手部还应配有相应的传感器：n由于感知手爪和物体之间的接触状态、物体表面状况和夹持力的大小等，以便根据实际工况进行调整等。三、手部的构成三、手部的构成主要有手指、驱动机构和传动机构组成。四、手部的分类四、手部的分类1
4、按用途分：按用途分：n手手爪爪：具有一定的通用性。主要功能是：抓住工件、握持工件、释放工件。n n抓抓抓抓住住住住：在给定的目标位置和期望姿态上抓住工件，工件必须有可靠的定位，保持工件和手爪之间的准确的相对位置关系，以保持机器人后续作业的准确性。n握住：确保工件在搬运过程中或零件装配过程中定义了的位置和姿态的准确性。n释放：在指定位置结束手部和工件之间的约束关系。n工具：工具：进行作业的专用工具。工件的定位和夹紧：F2按夹持方式分：按夹持方式分：n外夹式外夹式：n手部与被夹件的外表面相接触。n内撑式：内撑式：n手部与工件的内表面相接触。n内外夹持式：内外夹持式：n手部与工件的内、外表面相接触。
5、夹持方式图例：ZXY3按手爪的运动形式分：按手爪的运动形式分：n回转型回转型：n当手爪夹紧和松开物体时，手指作回转运动。当被抓物体的直径大小变化时，需要调整手爪的位置才能保持物体的中心位置不变。n平动型平动型：n手指由平行四杆机构传动，当手爪夹紧和松开物体时，手指姿态不变，作平动。n平移型平移型：n当手爪夹紧和松开工件时，手指作平移运动，并保持夹持中心的固定不变，不受工件直径变化的影响。回转型图例：压缩弹簧拉伸弹簧平动型图例：动作分解：作业：作业：用作图法分析当主动件左移才处于某个位置时，手指所处的位置。平移型图例：该丝杆的螺纹具有什么特点？此时手部是张开还是合拢？4按夹持原理分：按夹持原理分
6、n手指式：手指式：n外夹式、内撑式、内外夹持式。n平移式、平动式、旋转式。n二指式、多指式。n单关节式、多关节式。n吸盘式：吸盘式：n负压吸盘：真空式、喷气式、挤气式。n磁力吸盘：永磁吸盘、电磁吸盘。五、典型结构五、典型结构1机械式手爪结构：机械式手爪结构：n气动驱动气动驱动手爪手爪：n气缸驱动活塞平移齿条移动扇形齿轮摆动连杆机构摆动手爪平动n其它四种机械式手爪机构：其它四种机械式手爪机构：气动手爪图例：问题：1、分析手部的运动。2、手部作的是什么类型运动？机械手爪图例：齿轮齿条式手爪重力式手爪滑槽式手爪拨杆杠杆式手爪2电磁吸盘电磁吸盘(1)：n电磁吸盘的电磁吸盘的结构结构：n主要由磁盘、防
7、尘盖、线圈、壳体等组成。n工作原理：工作原理：n夹持工件：n线圈通电空气间隙的存在线圈产生大的电感和启动电流周围产生磁场（通电导体一定会在周围产生磁场）吸附工件n放开工件：n线圈断电磁吸力消失工件落位 2电磁吸盘电磁吸盘(2)：n适用范围：适用范围：n适用于用铁磁材料做成的工件；不适合于由有色金属和非金属材料制成的工件。n适合于被吸附工件上有剩磁也不影响其工作性能的工件。n适合于定位精度要求不高的工件。n适合于常温状况下工作。铁磁材料高温下的磁性会消失。电磁吸盘图例:3真空式吸盘：真空式吸盘：n构成构成:n由真空泵、电磁阀、电机和吸盘等构成。n工作原理：工作原理：n形成真空吸附工件：n电机真空
8、泵3电磁阀左侧从吸盘5处抽气n释放工件：n电机、泵停转大气经6口 4电磁阀左侧 3电磁阀右侧送气至吸盘5处真空吸盘控制系统图例：1DT2DT真空吸盘结构图例：4自适应吸盘：自适应吸盘：n结构特点：结构特点：该吸盘具有一个球关节，使吸盘能倾斜自如，适应工件表面倾角的变化。5异形吸盘：异形吸盘：n结构特点：结构特点：可用来吸附鸡蛋、锥颈瓶等物件。扩大了真空吸盘在机器人上的应用。6喷气式吸盘：喷气式吸盘：n工作工作原理原理：n压缩空气进入喷嘴后，利用伯努利效应，当压缩空气刚进入时，由于喷嘴口逐渐缩小，致使气流速度逐渐增加。当管路截面收缩到最小处时，气流速度达到临界速度，然后喷嘴管路的截面逐渐增加，使
9、与橡胶皮碗相连的吸气口处，造成很高的气流速度而形成负压。n应用：应用：n在工厂一般都有空压站，喷气式吸盘在工厂得到广泛的应用。喷气式吸盘图例：7挤气式吸盘：挤气式吸盘：n主要主要构成构成：n吸盘架、压盖、密封垫、吸盘n工作原理：工作原理：挤气式吸盘工作原理图：六、手部结构的应用实例六、手部结构的应用实例1平行指手爪机构：平行指手爪机构：n工作原理：工作原理：回转动力源1和6驱动构件2和5顺时针或逆时针旋转，通过平行四边形机构带动手指3和4作平动，夹紧或释放工件。2设有检测开关的手爪装置：设有检测开关的手爪装置：n工作原理：工作原理：手爪装有限位开关5和7。在指爪4沿垂直方向接近工件6的过程中，限位开关检测手爪与工件的相对位置。当工件接触限位开关时发信号，汽缸通过连杆3驱动指爪夹紧工件。4上料吸盘（上料吸盘（1）：）：4上料吸盘（上料吸盘（2）：）：
