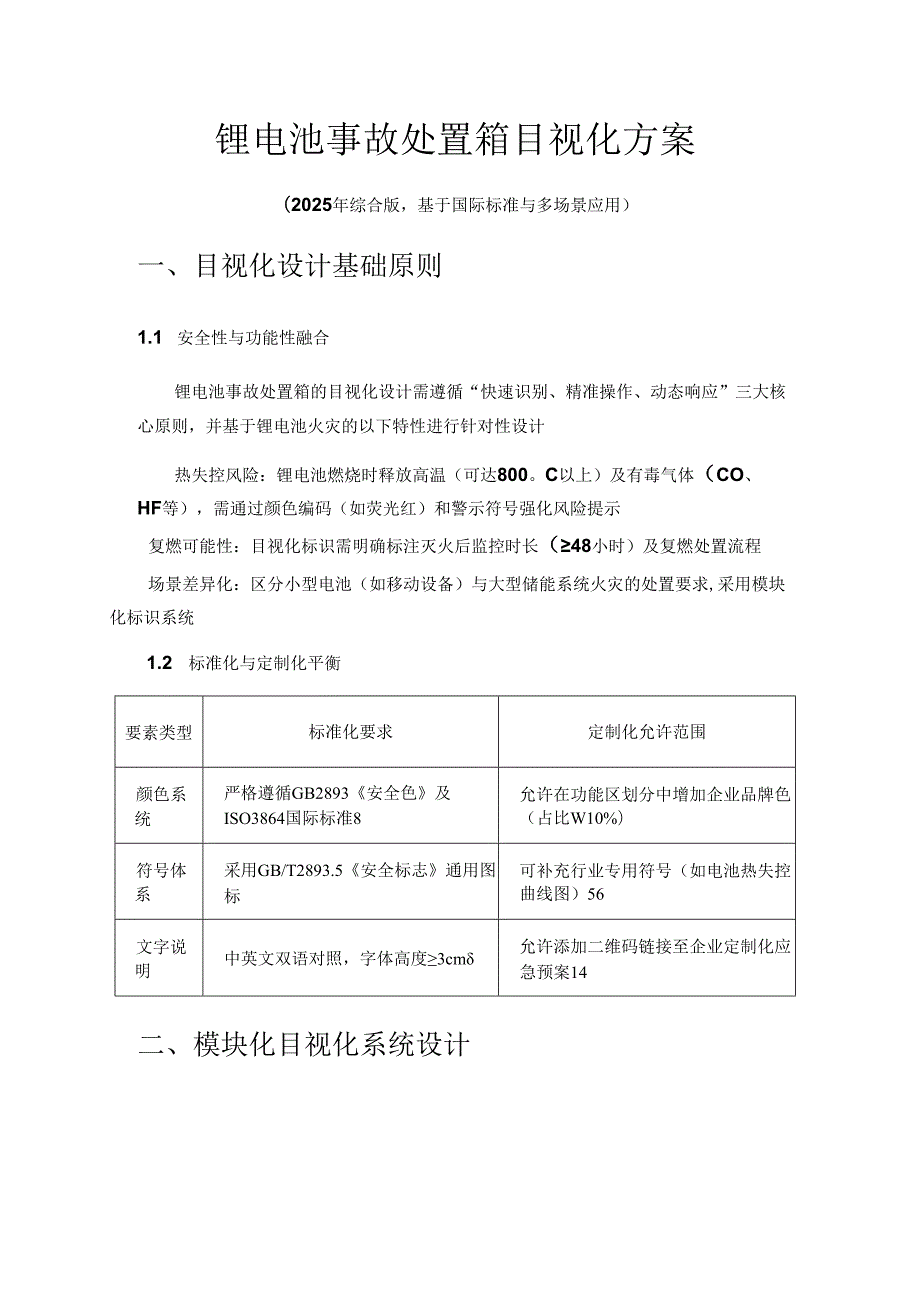

1、锂电池事故处置箱目视化方案（2025年综合版，基于国际标准与多场景应用）一、目视化设计基础原则1.1 安全性与功能性融合锂电池事故处置箱的目视化设计需遵循“快速识别、精准操作、动态响应”三大核心原则，并基于锂电池火灾的以下特性进行针对性设计热失控风险：锂电池燃烧时释放高温（可达800。C以上）及有毒气体（CO、HF等），需通过颜色编码（如荧光红）和警示符号强化风险提示复燃可能性：目视化标识需明确标注灭火后监控时长（48小时）及复燃处置流程场景差异化：区分小型电池（如移动设备）与大型储能系统火灾的处置要求,采用模块化标识系统1.2 标准化与定制化平衡要素类型标准化要求定制化允许范围颜色系统严格遵

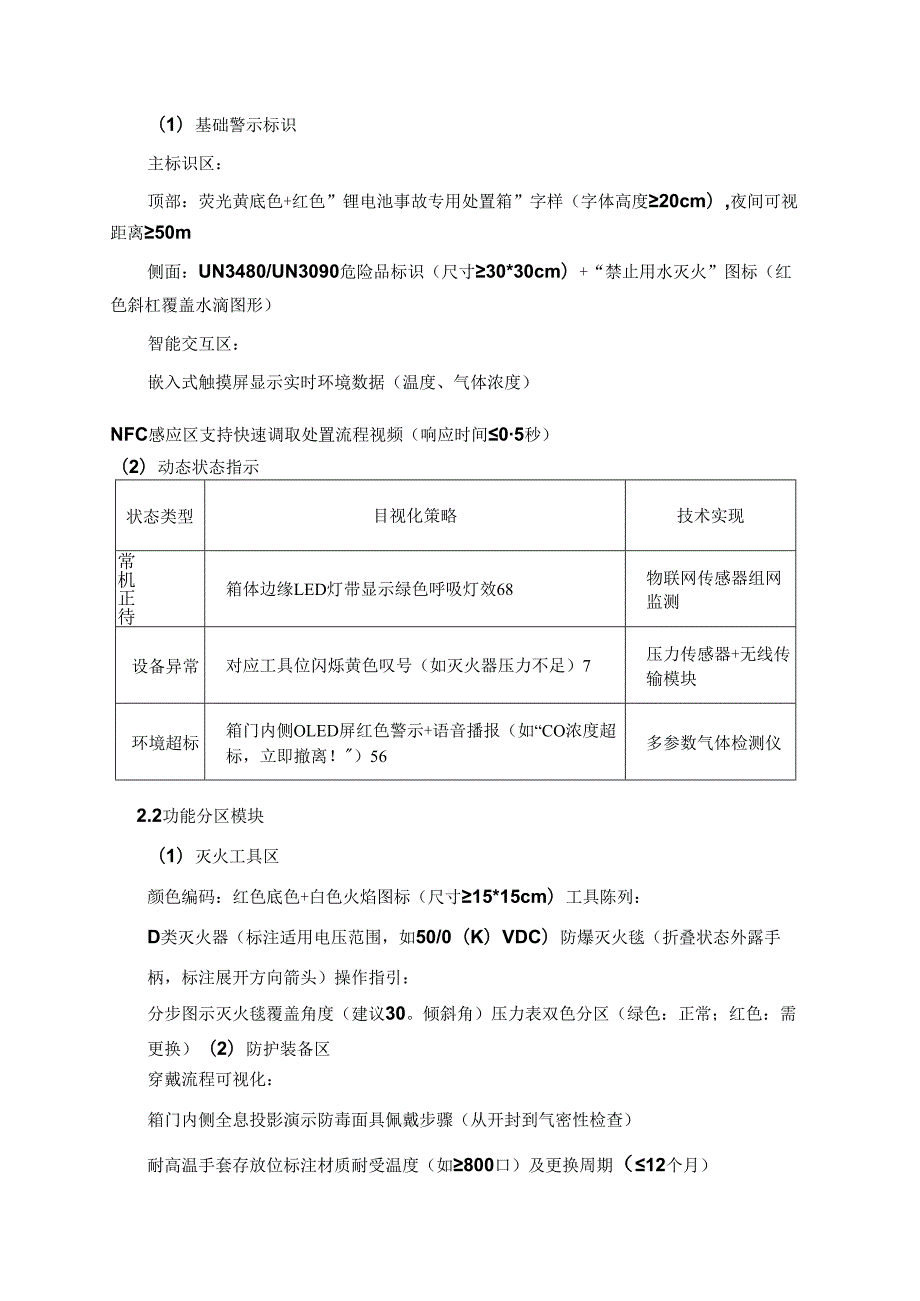

2、循GB2893安全色及ISO3864国际标准8允许在功能区划分中增加企业品牌色（占比W10%）符号体系采用GB/T2893.5安全标志通用图标可补充行业专用符号（如电池热失控曲线图）56文字说明中英文双语对照，字体高度3cm允许添加二维码链接至企业定制化应急预案14二、模块化目视化系统设计（1）基础警示标识主标识区：顶部：荧光黄底色+红色”锂电池事故专用处置箱”字样（字体高度20cm）,夜间可视距离50m侧面：UN3480/UN3090危险品标识（尺寸30*30cm）+“禁止用水灭火”图标（红色斜杠覆盖水滴图形）智能交互区：嵌入式触摸屏显示实时环境数据（温度、气体浓度）NFC感应区支持快速调取
3、处置流程视频（响应时间05秒）（2）动态状态指示状态类型目视化策略技术实现常机正待箱体边缘LED灯带显示绿色呼吸灯效68物联网传感器组网监测设备异常对应工具位闪烁黄色叹号（如灭火器压力不足）7压力传感器+无线传输模块环境超标箱门内侧OLED屏红色警示+语音播报（如“CO浓度超标，立即撤离！）56多参数气体检测仪2.2功能分区模块（1）灭火工具区颜色编码：红色底色+白色火焰图标（尺寸15*15cm）工具陈列：D类灭火器（标注适用电压范围，如50/0（K）VDC）防爆灭火毯（折叠状态外露手柄，标注展开方向箭头）操作指引：分步图示灭火毯覆盖角度（建议30。倾斜角）压力表双色分区（绿色：正常；红色：需

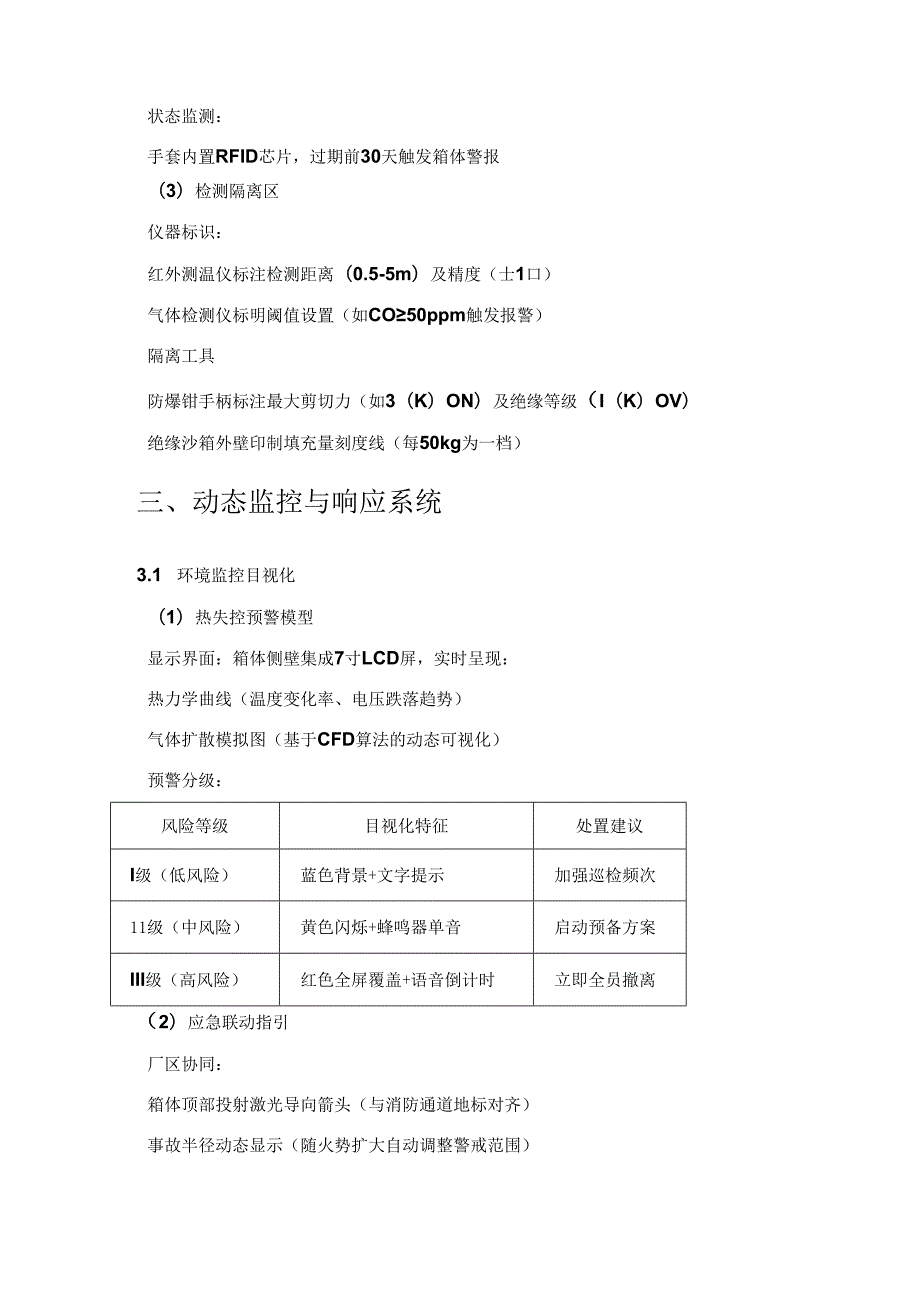

4、更换）（2）防护装备区穿戴流程可视化：箱门内侧全息投影演示防毒面具佩戴步骤（从开封到气密性检查）耐高温手套存放位标注材质耐受温度（如800口）及更换周期（12个月）状态监测：手套内置RFID芯片，过期前30天触发箱体警报（3）检测隔离区仪器标识：红外测温仪标注检测距离（0.5-5m）及精度（士1口）气体检测仪标明阈值设置（如CO50ppm触发报警）隔离工具防爆钳手柄标注最大剪切力（如3（K）ON）及绝缘等级（I（K）OV）绝缘沙箱外壁印制填充量刻度线（每50kg为一档）三、动态监控与响应系统3.1 环境监控目视化（1）热失控预警模型显示界面：箱体侧壁集成7寸LCD屏，实时呈现：热力学曲线（温度
5、变化率、电压跌落趋势）气体扩散模拟图（基于CFD算法的动态可视化）预警分级：风险等级目视化特征处置建议I级（低风险）蓝色背景+文字提示加强巡检频次11级（中风险）黄色闪烁+蜂鸣器单音启动预备方案III级（高风险）红色全屏覆盖+语音倒计时立即全员撤离（2）应急联动指引厂区协同：箱体顶部投射激光导向箭头（与消防通道地标对齐）事故半径动态显示（随火势扩大自动调整警戒范围）外部救援对接：可翻转指示牌标注消防栓坐标（GPS格式）及水压要求（08MPa）3.2 数字化运维看板（1）电子履历管理数据可视化：折线图显示过去12个月设备使用频率及故障率热力图标识高频操作失误环节（如防爆钳角度偏差）扫码溯源：每个
6、工具位设置二维码，扫描可查看采购记录、检测报告（2）智能自检系统自动诊断：检测项目目视化反馈密封条完整性箱门边缘LED灯带断续亮起工具齐全性缺失位点投射红色光圈电池泄漏检测箱底渗出液显示荧光轨迹四、多场景应急处置导引4.1 小型电池起火场景目视化重点：箱体侧板弹出折叠式处置卡（防水材质），标注:口优先使用灭火毯覆盖（角度示意图）口禁止移动燃烧中电池（红色禁止符号+说明文字）工具位高亮显示微型灭火器（标注喷射持续时间8s）4.2 储能系统火灾场景目视化策略：激活箱体背部隐藏式光带导引：口紫色光带：切断电源路径（标注电压等级及操作权限）口橙色光带：防爆墙构建指引（标注材料堆放位置）电子屏显示热辐射
7、安全距离计算公式（动态输入火势参数）4.3 有毒气体泄漏场景联合处置指引：箱体表面显示气体扩散模型（叠加实时风向数据）配套发放荧光色应急处置手册（关键步骤用UV墨水标记）五、实施保障体系5.1 人员培训目视化认证管理系统：箱体侧面设置持证人员电子公示栏（人脸识别调取培训记录）AR考核系统生成操作路径热力图（标注常见错误区域）52合规性验证标准对接：国际标准对应目视化要求NFPA852热失控预警响应时间W3S45UL9540A灭火剂残留检测标识67IEC62619电压监测精度0.5V58数据驾驶舱：月度报告可视化呈现：口标识破损率（目标值2%）口应急响应时间分布图三维模型仿真标识优化方案（光照、视角等参数模拟）注：本方案实施前需通过第三方安全评估（参考NFPA852第2025修订版）
