氧分析仪分析原理课件.ppt

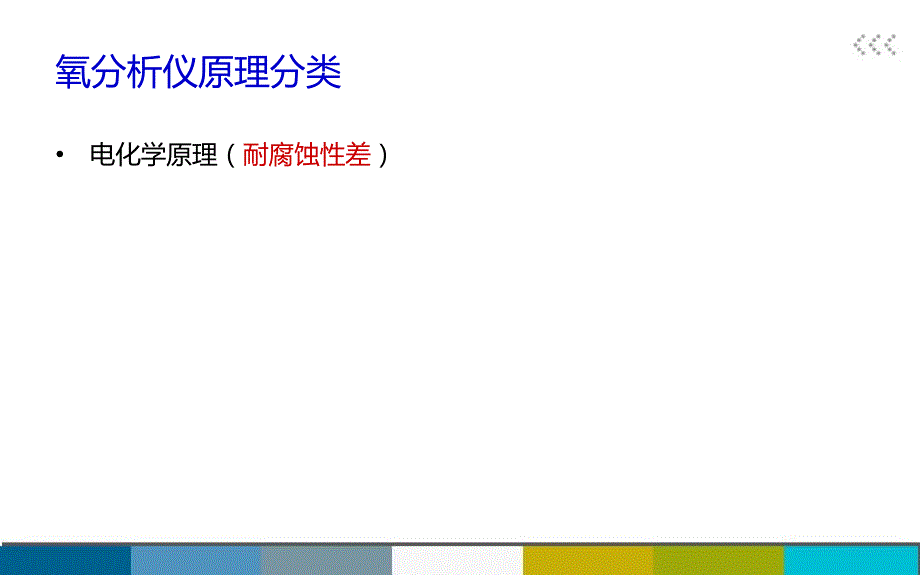

氧分析仪原理氧分析仪原理氧分析仪原理分类电化学原理（耐腐蚀性差）氧化锆原理：正极：O2(p0)+4e2O2-负极：2O2-O2(p1)+4e 在两个电极上由于正负电荷的堆积而形成一个电势，称之为氧浓差电动势。用导线连接形成电路，通过测得氧浓差电动势的大小来算出氧化锆固体电解质两侧气体中的氧浓度的大小。优点：成本低，反应速度快，可以测量微量常量氧缺点：故障率高，被测气体突发冷热交换，锆片易脱落。被测气体中可燃性较高的成分（H2，CO化合物）不能测O2浓度高（参比气为空气）空气中O2为21%燃料电池（测微量氧）优点：不需外部供电；价格相对便宜；精度准确度好；更换维护方便。缺点：使用寿命短；易受其他气体影响（CO，H2腐蚀性气体），定期更换 传感器。电解池式：阴极反应：O2+2H2O+4e-4OH-阳极反应：4OH-O2+2H2O+4e-优点：由电极反应式可见，阳极未产生消耗，因此使用中无需更换电极和电解池，只需适时补充电解液。顺磁式氧分析 任何物质在外界磁场的作用下都会磁化，呈现磁特性。O2等属顺磁性气体，在磁场中被吸引（k0）顺磁式氧分析任何物质在外界磁场的作用下都会被磁化，呈现出的磁特性。气体介质在磁场中被磁化，根据不同表现分为顺磁性或逆磁性。O2为顺磁性气体。M=kH M磁化强度 H外磁场强度 k物质的体积磁化率热磁对流式磁力机械式磁压力式 谢谢您的阅读
