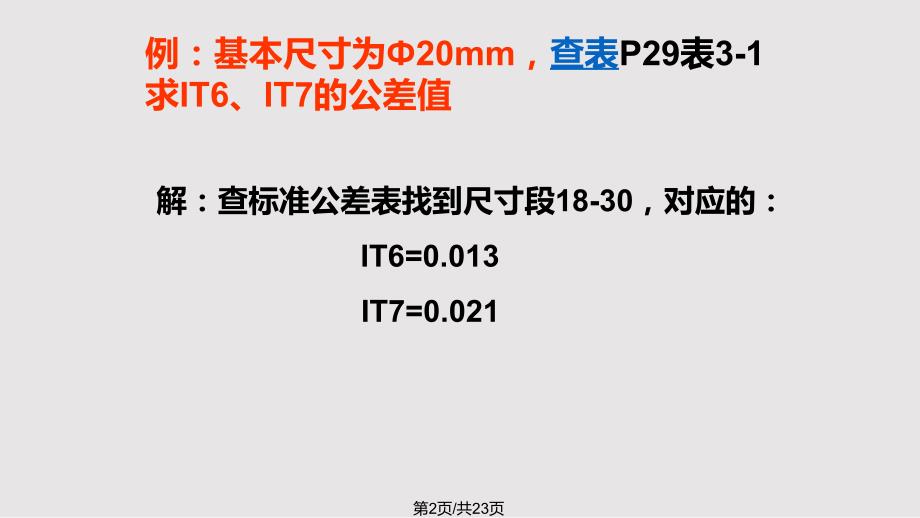

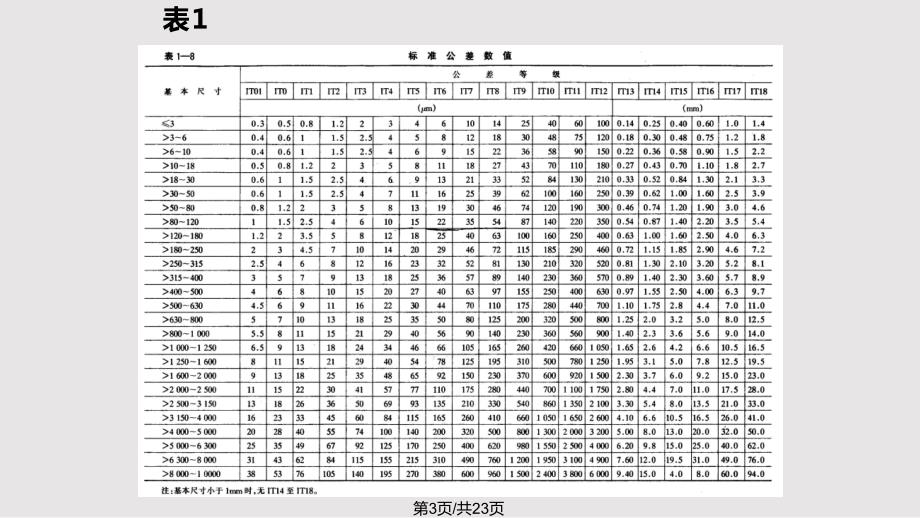

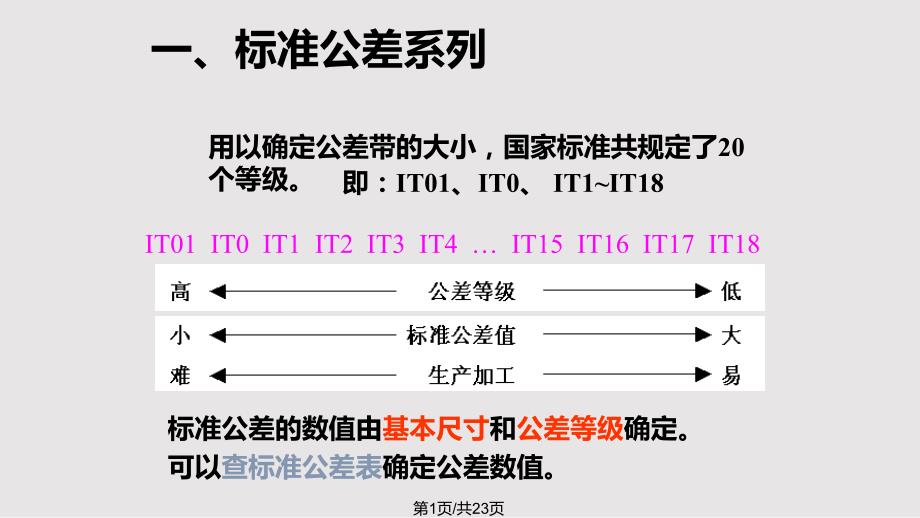

1、一、标准公差系列用以确定公差带的大小，国家标准共规定了20个等级。即：IT01、IT0、IT1IT18IT01 IT0 IT1 IT2 IT3 IT4 IT15 IT16 IT17 IT18标准公差的数值由基本尺寸和公差等级确定。可以查标准公差表确定公差数值。第1页/共23页例：基本尺寸为20mm，查表P29表3-1求IT6、IT7的公差值解：查标准公差表找到尺寸段18-30，对应的：IT6=0.013 IT7=0.021第2页/共23页表1第3页/共23页二、基本偏差系列 基本偏差基本偏差 是确定零件公差带相对零线位置的上偏差是确定零件公差带相对零线位置的上偏差或下偏差，它是公差带位置标准化
2、的唯一指标，一般或下偏差，它是公差带位置标准化的唯一指标，一般为靠近零线的那个偏差。为靠近零线的那个偏差。第4页/共23页RS TPCDEFFGCDEHYABGJSKM NUVXZZAZBZCF0+-孔J0+rafgdefcdbhjsjkmnps tuxzzazbzcgecfvy0-轴0基轴制：A H 通常形成间隙配合J N 通常形成过渡配合P ZC 通常形成过盈配合基准孔基准轴基孔制：a h 通常形成间隙配合j n 通常形成过渡配合p zc 通常形成过盈配合1.基本偏差系列第5页/共23页2.基本偏差数值确定国标规定了孔、轴基本偏差数值。表P34表3-4、P38表3-5。查表法确定孔、轴基本
3、偏差数值的步骤：据基本偏差代号的大小写确定是孔or轴；在横行中找到代号所在纵列，并查出该代号对应的基本偏差是上偏差or下偏差；找到基本尺寸所在尺寸段确定横行位置；纵列与横行交点即为基本偏差值；第6页/共23页3.另一偏差值的确定方法：基本代号确定一个基本偏差（其中一个极限偏差）；另一偏差值由基本偏差和标准公差计算。T=ES（es）-EI（ei）第7页/共23页例：求 30f5 的基本偏差和另一侧偏差。解：查基本偏差表 30f的基本偏差为上偏差，es=-0.020mm,查标准公差表可知：IT5=0.009mm所以 30f5 的另一侧偏差为：ei=-0.020-0.009=-0.029mm;例题3
4、0f5基本偏差代号公差等级数字公差带代号第8页/共23页表2 基本尺寸至500mm国标轴的基本偏差第9页/共23页表2 基本尺寸至500mm国标轴的基本偏差第10页/共23页极限与配合应用举例极限与配合应用举例1 1 例例1 试解释试解释35H8的含义，并查表确定其偏差数值。的含义，并查表确定其偏差数值。例例2 试解释试解释25k6的含义，并查表确定其偏差数值。的含义，并查表确定其偏差数值。例例3 试解释试解释30g7的含义，查表并计算其偏差数值。的含义，查表并计算其偏差数值。例例4 试解释试解释55E9的含义，查表并计算其偏差数值。的含义，查表并计算其偏差数值。第11页/共23页极限与配合应
5、用举例极限与配合应用举例2 2例：已知孔例：已知孔25H7与轴与轴25n6相配合，求：相配合，求：孔、轴极限尺寸；孔、轴极限尺寸；画出尺寸公差带图画出尺寸公差带图判断配合类型判断配合类型第12页/共23页下列配合属于哪种基准制的哪种配合，确定其配合的极限间隙（过盈）和配合公差。并画出其公差带图。50H8/f7，30K7/h6，30H7/p6000+-503030+0.039-0.025-0.050+0.006+0.021+0.035+0.022-0.015-0.013第13页/共23页三、公差与配合在图样上的标注 在装配图上的标注标注形式为：基本尺寸孔的基本偏差代号、公差等级轴的基本偏差代号、
6、公差等级 采用基孔制时，分子为基准孔代号H及公差等级。例如：基孔制间隙配合基孔制过渡配合 30H8f7 40H7n6轴轴套箱体 30H8f7 40H7n6第14页/共23页底座滑轮销轴开口销 采用基轴制时，分母为基准轴代号h及公差等级。例如：基轴制间隙配合基轴制过渡配合 12F8h7 12J8h7 12F8h7 12J8h7第15页/共23页 30H8f7 30 H8/f7 30+0.0330-0.041 30-0.020 30+0.0330-0.020-0.041 除前面讲的基本标注形式外，还可采用下面的一些标注形式。借用尺寸线作为分数线用斜线作分数线标注上、下偏差值借用尺寸线作为分数线第1
7、6页/共23页 在零件图上的标注 在基本尺寸后注出基本偏差代号和公差 等级。30H8 30f7 配合精度明确，标注简单，但数值不直观。适用于量规检测的尺寸。第17页/共23页 注出基本尺寸及上、下偏差值 （常用方法）。30+0.0330-0.041 30-0.020 数值直观，用万能量具检测方便。试制单件及小批生产用此法较多。第18页/共23页 在基本尺寸后，注出基本偏差代号、公差 等级及上、下偏差值，偏差值要加上括号。30H8()+0.0330 30f7()-0.020-0.041 既明确配合精度又有公差数值。适用于生产规模不确定的情况。第19页/共23页第20页/共23页轴轴套箱体练习：孔的尺寸为50H7,轴的尺寸为50f6第21页/共23页 小 结 1.公差与配合的基本概念：公差与配合在图纸上的标注方法。2.配合的种类间隙配合过盈配合过渡配合配合的基准制基孔制基轴制 公差与配合的选用。第22页/共23页感谢您的观看。第23页/共23页
