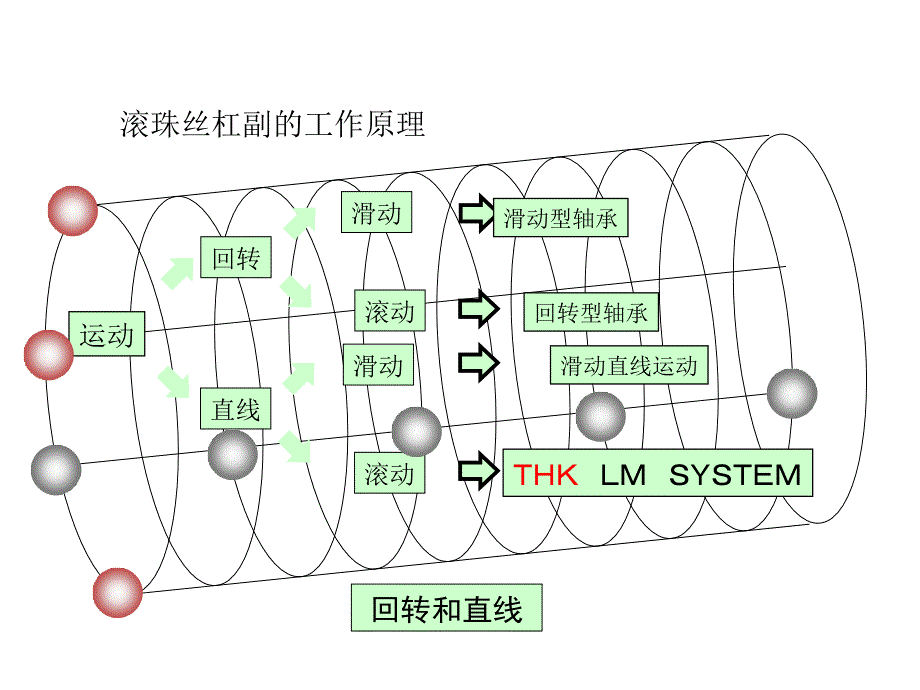

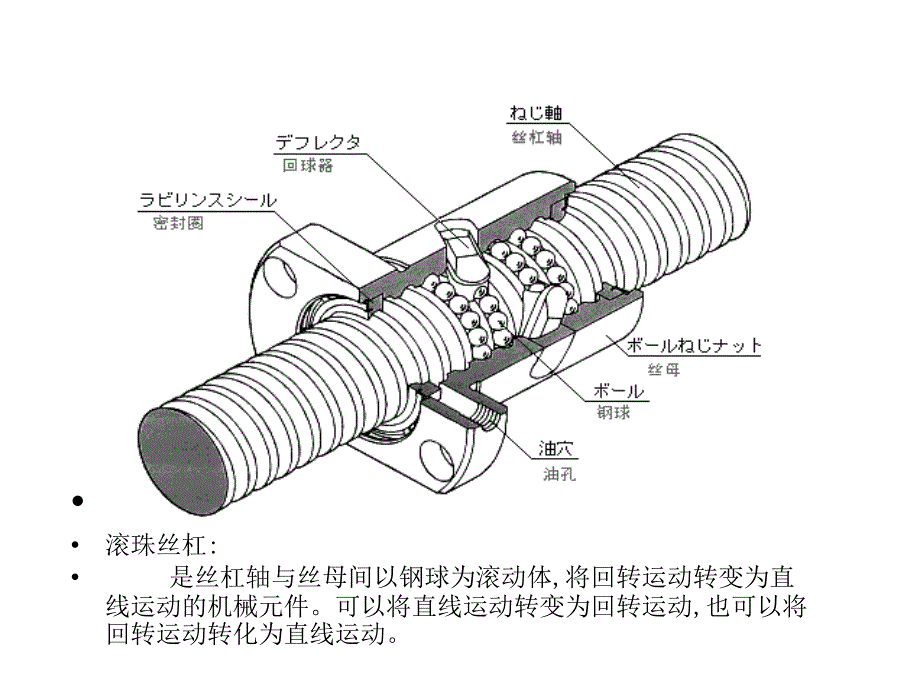

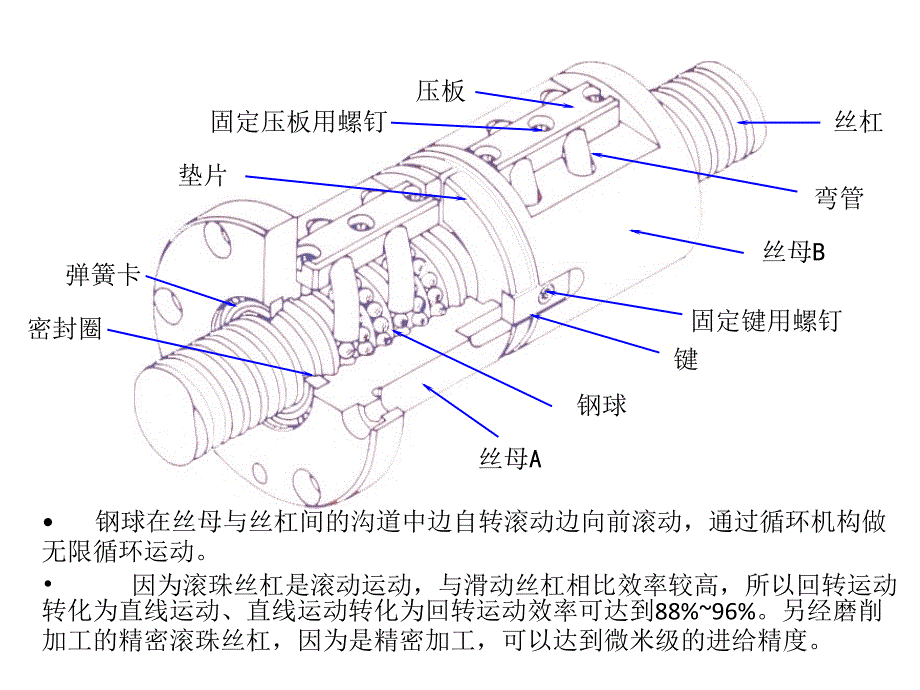

滚珠丝杠:是丝杠轴与丝母间以钢球为滚动体,将回转运动转变为直线运动的机械元件。可以将直线运动转变为回转运动,也可以将回转运动转化为直线运动。钢球在丝母与丝杠间的沟道中边自转滚动边向前滚动，通过循环机构做无限循环运动。因为滚珠丝杠是滚动运动，与滑动丝杠相比效率较高，所以回转运动转化为直线运动、直线运动转化为回转运动效率可达到88%96%。另经磨削加工的精密滚珠丝杠，因为是精密加工，可以达到微米级的进给精度。丝杠丝母B丝母A键固定键用螺钉弯管钢球密封圈弹簧卡压板固定压板用螺钉垫片滚珠丝杠副的工作原理 回转和直线运动回转直线滑动滚动滑动滚动滑动型轴承回转型轴承滑动直线运动
