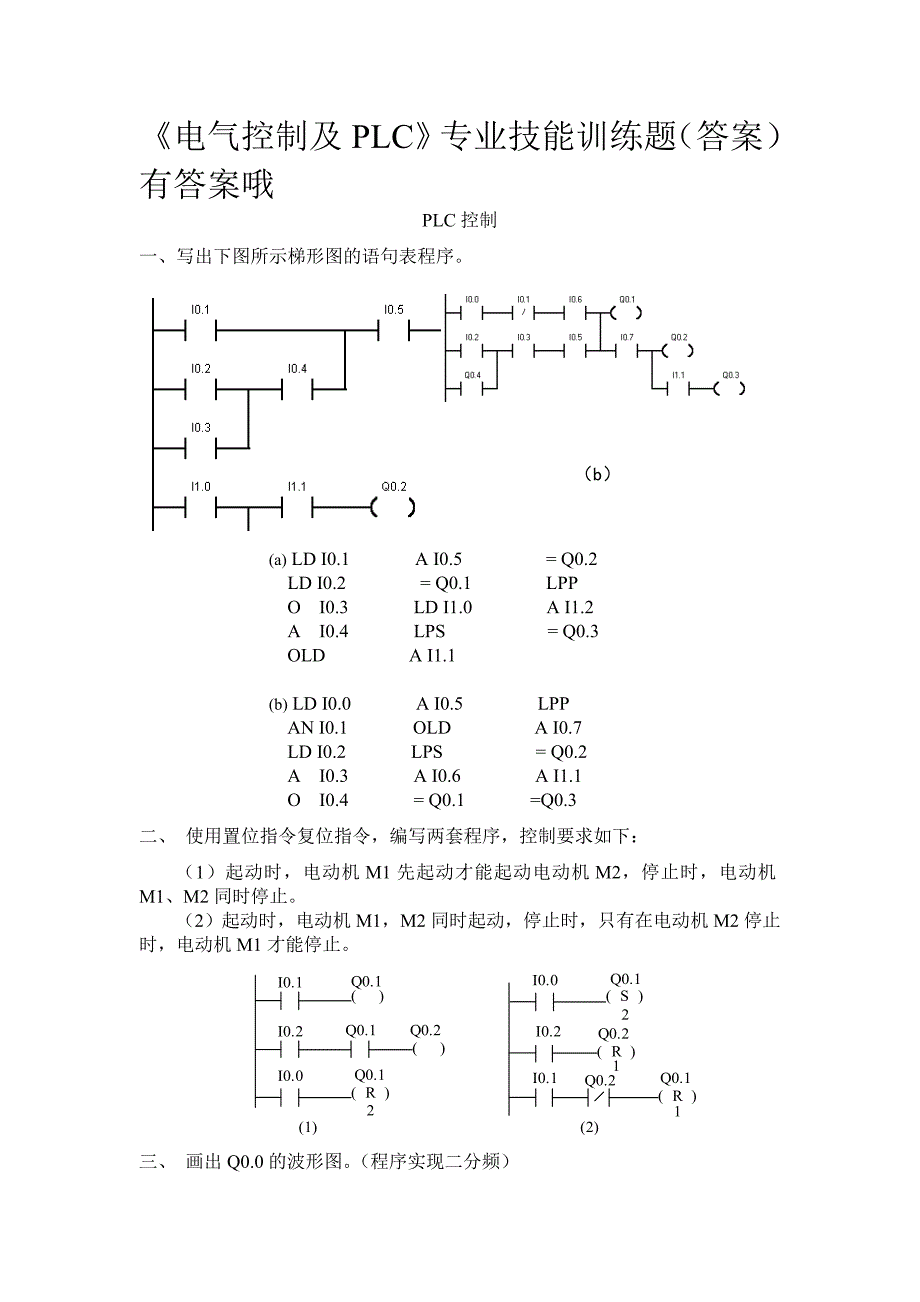

1、电气控制及PLC专业技能训练题（答案）有答案哦PLC控制（a）一、写出下图所示梯形图的语句表程序。 （b）(a) LD I0.1 A I0.5 = Q0.2LD I0.2 = Q0.1 LPPO I0.3 LD I1.0 A I1.2A I0.4 LPS = Q0.3OLD A I1.1(b) LD I0.0 A I0.5 LPPAN I0.1 OLD A I0.7LD I0.2 LPS = Q0.2A I0.3 A I0.6 A I1.1O I0.4 = Q0.1 =Q0.3二、 使用置位指令复位指令，编写两套程序，控制要求如下： （1）起动时，电动机M1先起动才能起动电动机M2，停止时，电

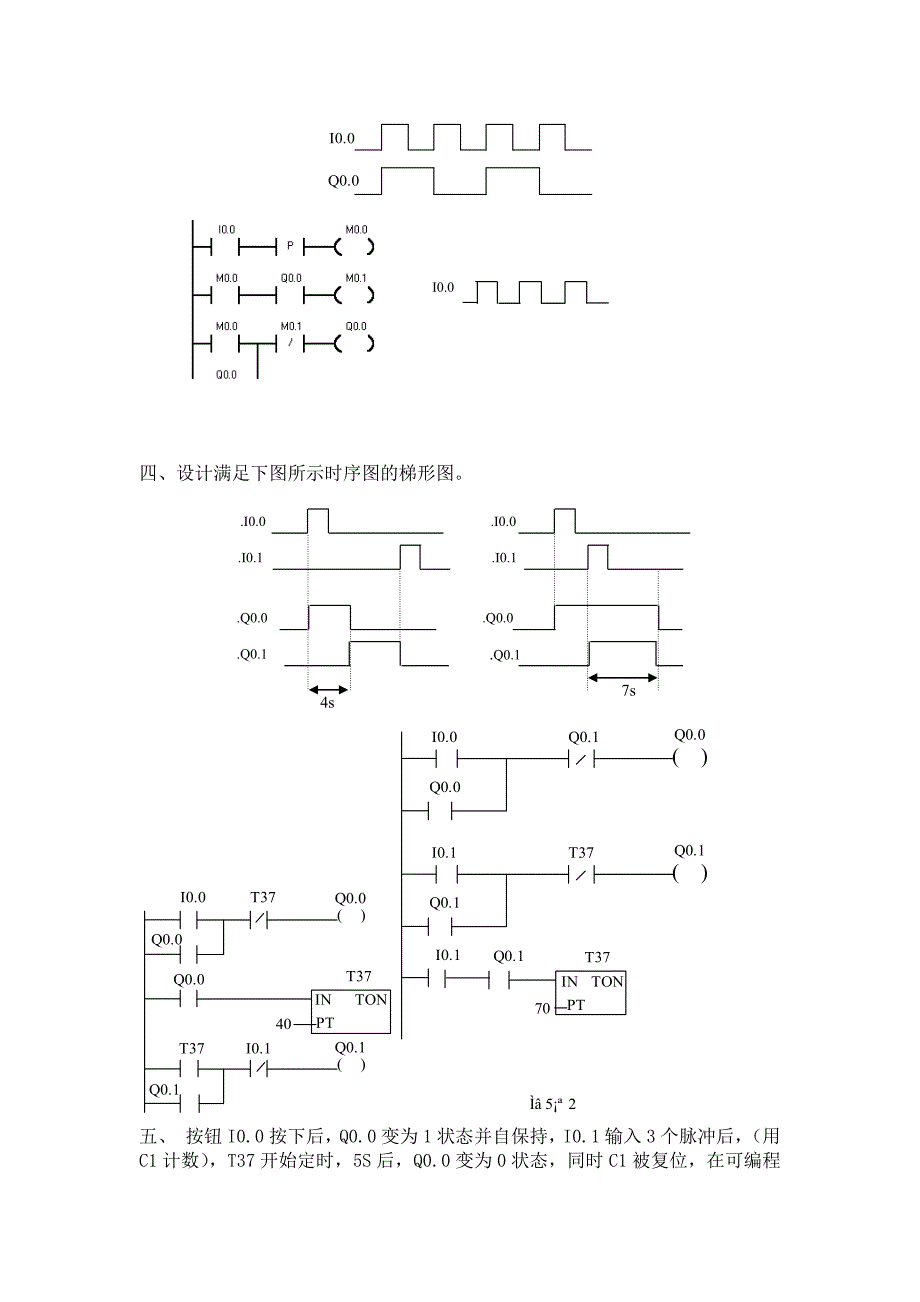

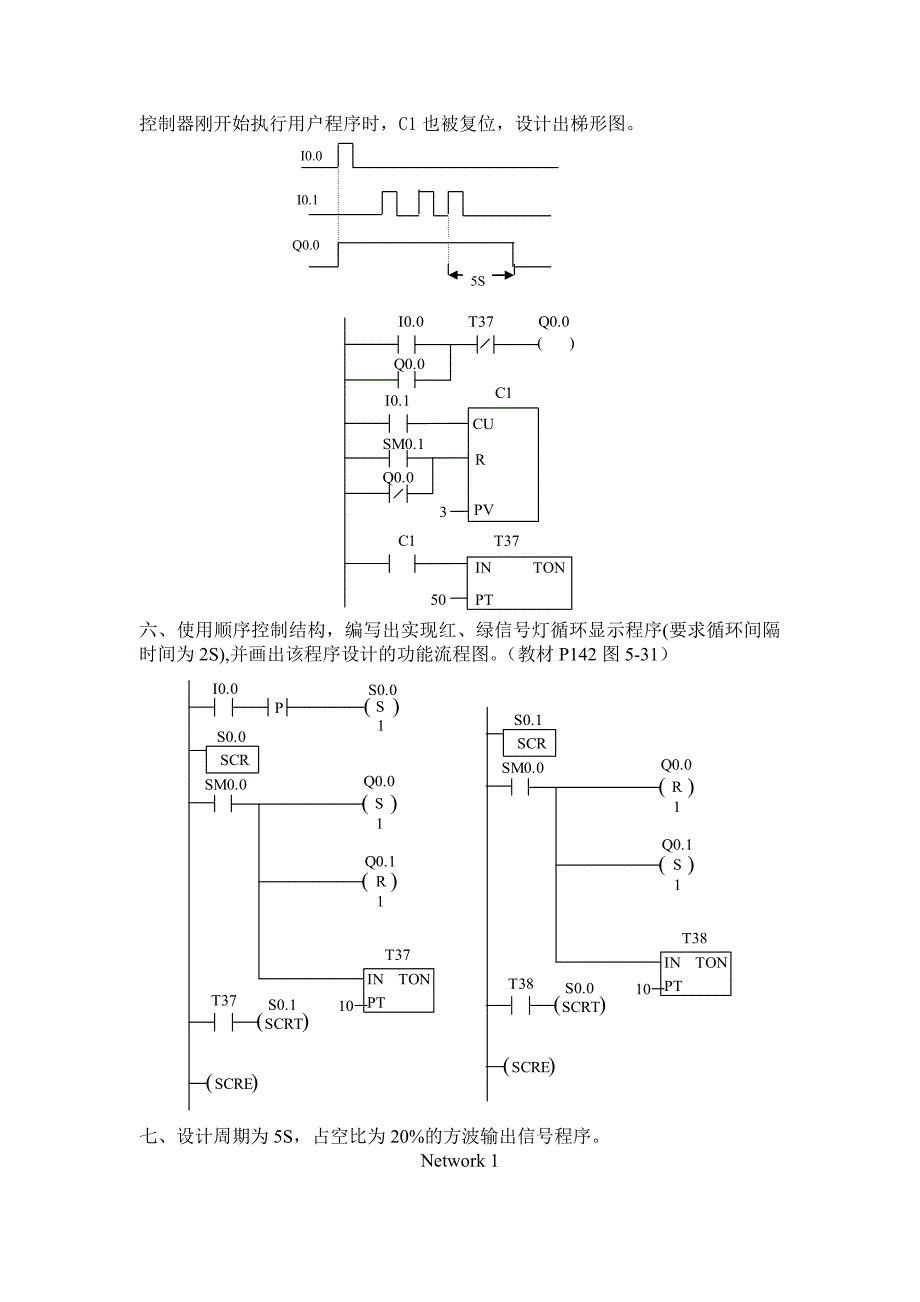

2、动机M1、M2同时停止。（2）起动时，电动机M1，M2同时起动，停止时，只有在电动机M2停止时，电动机M1才能停止。三、 画出Q0.0的波形图。（程序实现二分频） I0.0四、设计满足下图所示时序图的梯形图。.I0.0.I0.1.Q0.0.Q0.17s.I0.1.Q0.0.Q0.1.I0.04s五、 按钮I0.0按下后，Q0.0变为1状态并自保持，I0.1输入3个脉冲后，（用C1计数），T37开始定时，5S后，Q0.0变为0状态，同时C1被复位，在可编程控制器刚开始执行用户程序时，C1也被复位，设计出梯形图。I0.0I0.1Q0.05S 六、使用顺序控制结构，编写出实现红、绿信号灯循环显示程序
3、要求循环间隔时间为2S),并画出该程序设计的功能流程图。（教材P142图5-31）七、设计周期为5S，占空比为20%的方波输出信号程序。Network 1 LD I0.0AN T38TON T37, 40Network 2 LD T37TON T38, 10= Q0.0八、设计起动、停止和保持电路。要求：（1）画出PLC外部接线图；（2）写出梯形图语句。九、一台三相异步电动机采用可编程控制器(S7200CPU224)实现正反转控制。要求：（1）画出PLC的外部接线图；（2）编写梯形图程序（或语句表）。正向启动I0.0反向启动I0.1停止I0.2正向输出Q0.0反向输出Q0.1十、四组智力抢答
4、器。控制要求如下：Network 1 / Network Title/ 首次扫描时将位存储区M0.1-M0.4复位LD SM0.1R M0.1, 4Network 2 / 第一组抢答时M0.1接通LD I0.1O M0.1AN M0.2AN M0.3AN M0.4AN I0.0= M0.1Network 3 / 第二组抢答时M0.2接通LD I0.2O M0.2AN M0.1AN M0.3AN M0.4AN I0.0= M0.2Network 4 / 第三组抢答时M0.3接通LD I0.3O M0.3AN M0.1AN M0.2AN M0.4AN I0.0= M0.3Network 5 / 第
5、四组抢答时M0.4接通LD I0.4O M0.4AN M0.1AN M0.2AN M0.3AN I0.0= M0.4Network 6 / 有抢答按钮被按下时蜂鸣器响2秒LD M0.1O M0.2O M0.3O M0.4LPSAN T37= Q1.0LPPTON T37, 20Network 7 / Network Title/ 若第一组抢答按钮被按下则SEG指令将十六进制数1输出，数码管b段和c段被点亮显示1LD M0.1SEG 16#1, QB0Network 8 / Network Title/ 若第二组抢答按钮被按下则SEG指令将十六进制数2输出，数码管a段、b段、d段、e段和g段被点
6、亮显示2LD M0.2SEG 16#02, QB0Network 9 / Network Title/ 若第三组抢答按钮被按下则SEG指令将十六进制数3输出，数码管a段、b段、c段、d段和g段被点亮显示3LD M0.3SEG 16#03, QB0Network 10 / Network Title/ 若第四组抢答按钮被按下则SEG指令将十六进制数4输出，数码管b段、c段、f段和g段被点亮显示4LD M0.4SEG 16#04, QB0Network 11 / 按下复位按钮后将输出寄存器清零LD I0.0MOVB 16#0, QB0十一、运用算术运算指令完成下列算式的运算。P143第6题1、(1
7、00+200)10/3；2、6的7.8次方；3、sin650的函数值。1、LD I0.1MOVW +100, VW0+I +200, VW0MOVW VW0, VW2*I +10, VW2MOVW VW2, VW4/I +3, VW42、LD I0.1LN 6.0, VD10MOVR VD10, VD14*R 7.8, VD14EXP VD14, VD183、LD I0.1MOVR 3.14159, VD0/R 180.0, VD0MOVR 65.0, VD4*R VD0, VD4SIN VD4, VD8十二、用逻辑操作指令编写一段数据处理程序，将累加器AC0与VW100存储单元数据进行逻辑与
8、操作，并将运算结果存入累加器AC0。LD I0.2ANDW VW100, AC0十三、编写一段程序，将VB100开始的50个字的数据传送到VB1000开始的存储区。LD I0.2BMB VB100, VB1000, 100十四、单按钮单路输出控制要求：一个按钮控制一盏灯，实现奇数次亮，偶数次灭。 Network 1 / 网络标题/ 网络注释LD I0.1EULD SM0.1CTU C0, 30000Network 2 LD I0.1MOVW C0, VW100AENOMOVW VW100, VW22DIV 2, VD20Network 3 LDW= VW20, 1= M0.0Network 4
9、 LD M0.0= Q0.0 十五、用数据类型转换指令实现100英寸转换成厘米。LD I0.1ITD 100, VD0DTR VD0, VD4MOVR VD4, VD8*R 2.54, VD8ROUND VD8, VD12十六、单按钮双路单双通控制。要求：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按下时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都亮；第四次按下时两盏灯都灭。按钮信号I0.0，第一盏灯信号Q0.0，第二盏灯信号Q0.1。Network 1 / 网络标题/ 网络注释LD I0.1EULD C0O SM0.1CTU C0, 5Network 2 LDW= C0
10、 1= M0.1Network 3 LDW= C0, 2= M0.2Network 4 LDW= C0, 3= M0.3Network 5 LDW= C0, 4= M0.4Network 6 LD M0.1O M0.3AN M0.2AN M0.4= Q0.0Network 7 LD M0.2O M0.3AN M0.1AN M0.4= Q0.1十七、编程实现增减计数输出，从0F变化（输出数码管显示）。 Network 1 / 网络标题/ 网络注释LD SM0.1MOVB 5, VB100Network 2 LD I0.0EUINCB VB100Network 3 LD I0.1EUDECB V
11、B100Network 4 LDB VB100, 16#fMOVB 0, VB100Network 5 LD I0.0EULD I0.1EUOLDSEG VB100, QB0Network 6 十八、编程实现彩灯的循环显示Network 1 / Network Title/ Network CommentLD SM0.1MOVB 16#1, QB0Network 2 LD I0.0AN T37TON T37, 20Network 3 LD T37A I0.1RLB QB0, 1Network 4 LD T37AN I0.1RRB QB0, 1十九、编程实现QB0按二进制递增输出0至255之间的
12、数据Network 1 / 网络标题/ 网络注释LD I0.0O SM0.1MOVB 0, QB0Network 2 LD SM0.5EUINCB QB0二十、霓虹灯控制：有8盏指示灯，L1L9 编程实现先从中间L4，L5开始点亮，然后每隔一秒依次向两边扩散点亮直至所有的灯都点亮，之后再从L1,L9开始熄灭，并每隔一秒向内扩散熄灭直至全部熄灭，然后再以相同的方式循环点亮、熄灭。Network 1 / 网络标题/ 网络注释LD I0.0EUMOVB 2#11000, QB0S S0.7, 1Network 2 LSCR S0.7Network 3 LD SM0.0MOVB 0, QB0Netwo
13、rk 4 LD SM0.0TON T44, 2Network 5 LD T44SCRT S0.0Network 6 SCRENetwork 7 LSCR S0.0Network 8 LD SM0.0MOVB 2#11000, QB0Network 9 LD SM0.0TON T37, 2Network 10 LD T37SCRT S0.1Network 11 SCRENetwork 12 LSCR S0.1Network 13 LD SM0.0MOVB 2#111100, QB0Network 14 LD SM0.0TON T38, 2Network 15 LD T38SCRT S0.2Net
14、work 16 SCRENetwork 17 LSCR S0.2Network 18 LD SM0.0MOVB 2#1111110, QB0Network 19 LD SM0.0TON T39, 2Network 20 LD T39SCRT S0.3Network 21 SCRENetwork 22 LSCR S0.3Network 23 LD SM0.0MOVB 2#11111111, QB0Network 24 LD SM0.0TON T40, 2Network 25 LD T40SCRT S0.4Network 26 SCRENetwork 27 LSCR S0.4Network 28
15、LD SM0.0MOVB 2#1111110, QB0Network 29 LD SM0.0TON T41, 2Network 30 LD T41SCRT S0.5Network 31 SCRENetwork 32 LSCR S0.5Network 33 LD SM0.0MOVB 2#111100, QB0Network 34 LD SM0.0TON T42, 2Network 35 LD T42SCRT S0.6Network 36 SCRENetwork 37 LSCR S0.6Network 38 LD SM0.0MOVB 2#11000, QB0Network 39 LD SM0.0TON T43, 2Network 40 LD T43SCRT S0.7
