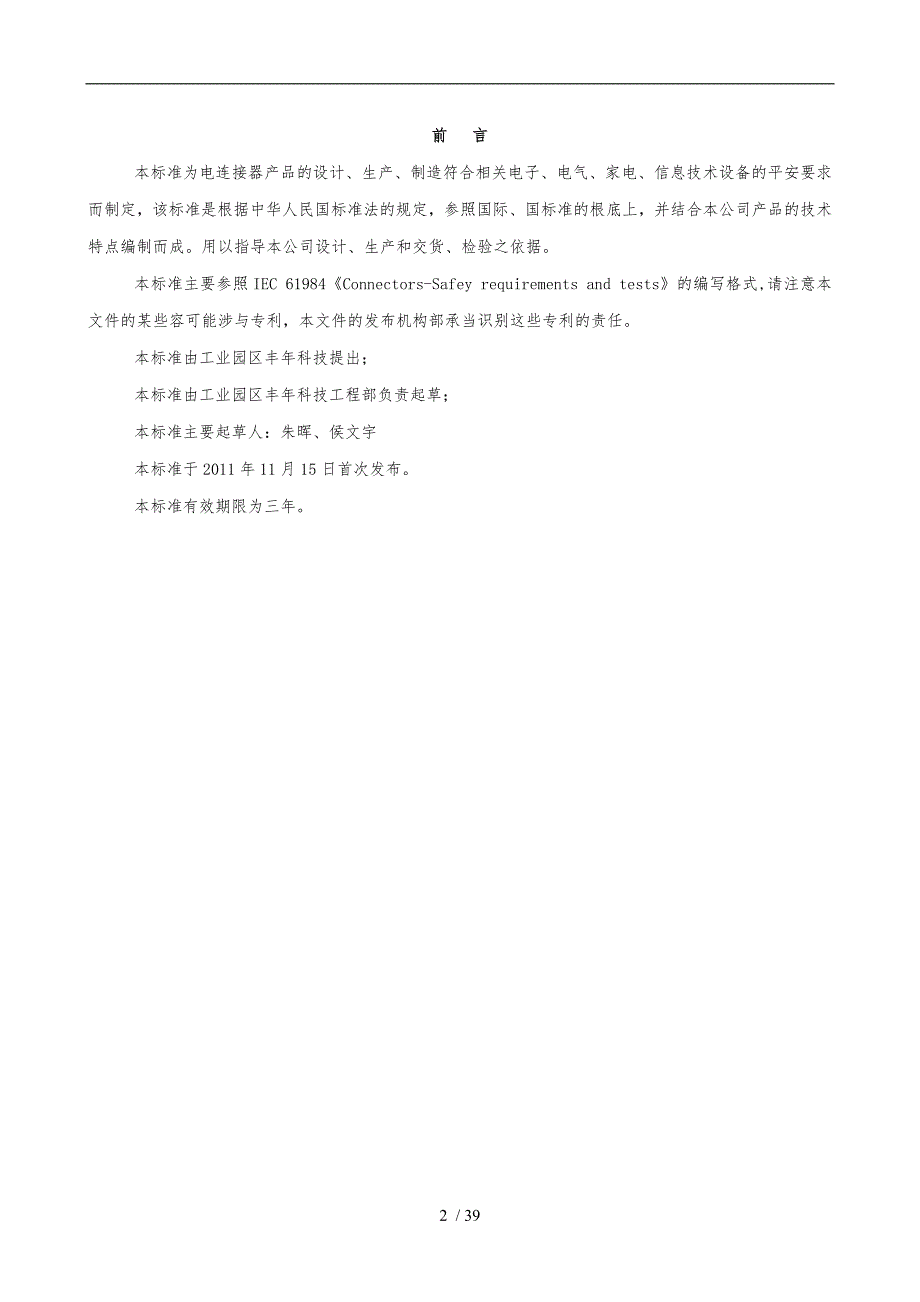

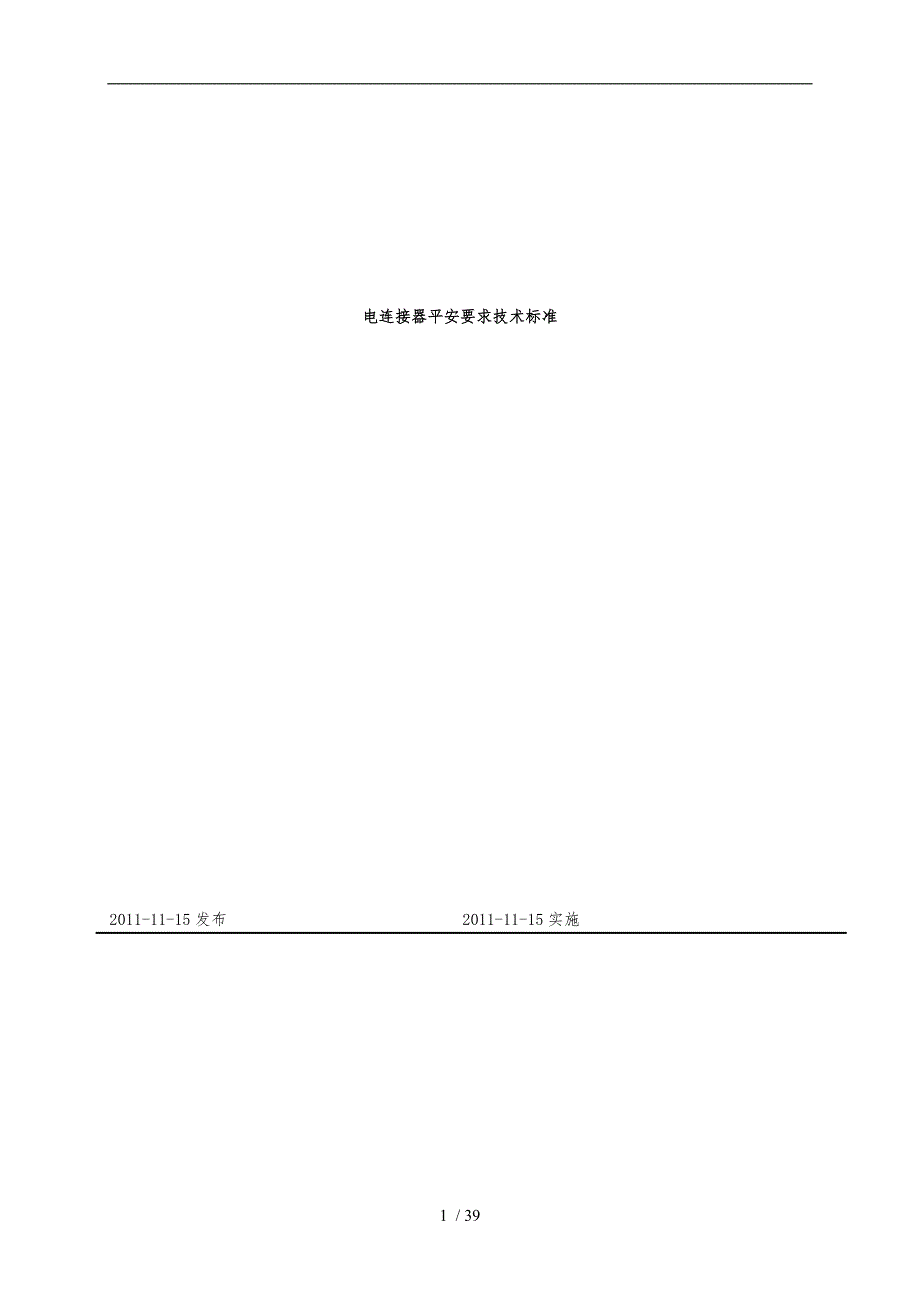

1、 电连接器平安要求技术标准2011-11-15发布 2011-11-15实施39 / 39前 言本标准为电连接器产品的设计、生产、制造符合相关电子、电气、家电、信息技术设备的平安要求而制定，该标准是根据中华人民国标准法的规定，参照国际、国标准的根底上，并结合本公司产品的技术特点编制而成。用以指导本公司设计、生产和交货、检验之依据。本标准主要参照IEC 61984Connectors-Safey requirements and tests的编写格式,请注意本文件的某些容可能涉与专利，本文件的发布机构部承当识别这些专利的责任。本标准由工业园区丰年科技提出；本标准由工业园区丰年科技工程部负责起草；

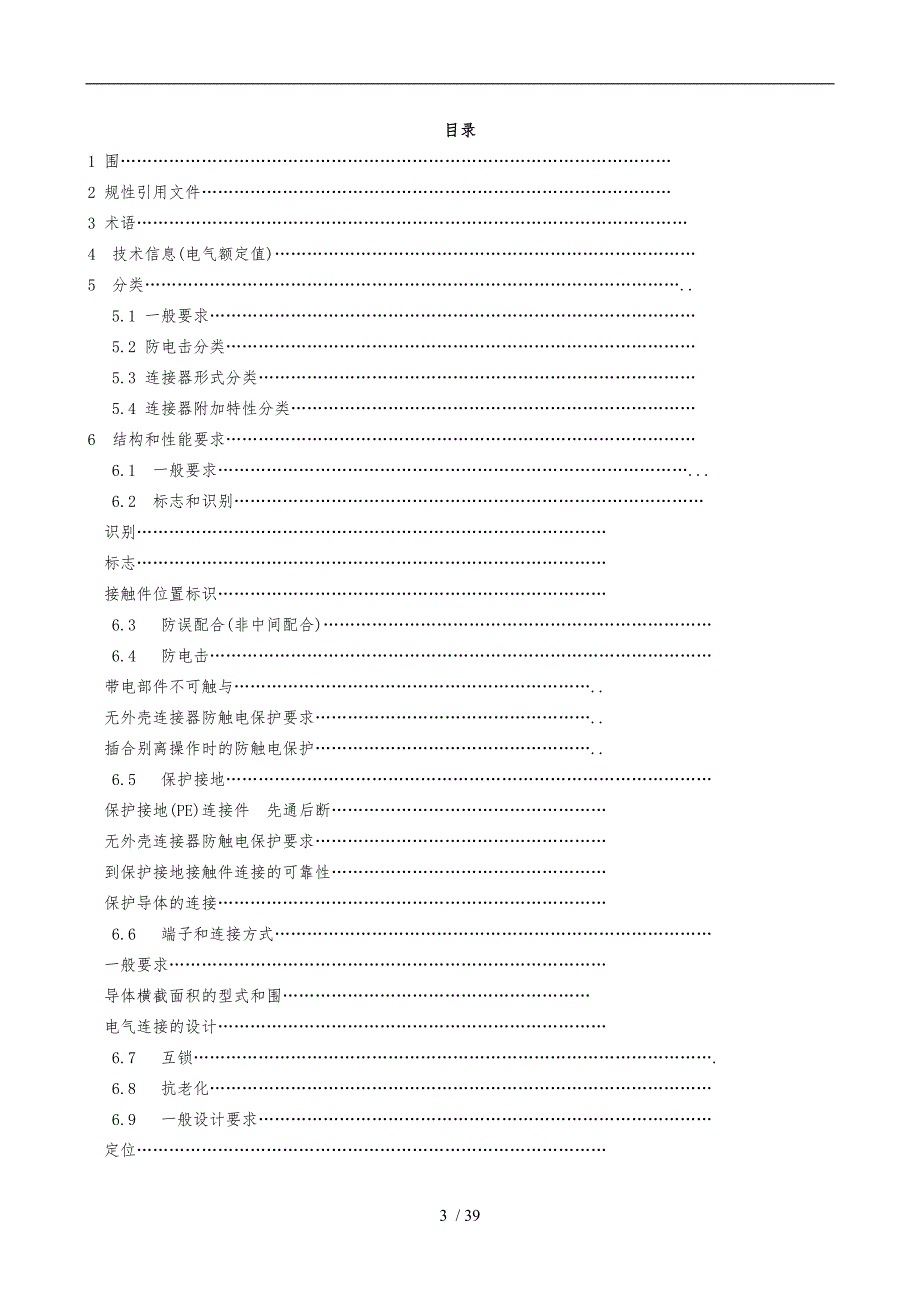

2、本标准主要起草人：朱晖、侯文宇本标准于2011年11月15日首次发布。本标准有效期限为三年。目录1 围2 规性引用文件3 术语4 技术信息(电气额定值)5 分类. 5.1 一般要求 5.2 防电击分类 5.3 连接器形式分类 5.4 连接器附加特性分类6 结构和性能要求 6.1 一般要求. 6.2 标志和识别 识别 标志 接触件位置标识 6.3 防误配合(非中间配合) 6.4 防电击 带电部件不可触与. 无外壳连接器防触电保护要求. 插合别离操作时的防触电保护. 6.5 保护接地 保护接地(PE)连接件 先通后断 无外壳连接器防触电保护要求 到保护接地接触件连接的可靠性 保护导体的连接 6.6
3、 端子和连接方式 一般要求 导体横截面积的型式和围 电气连接的设计 6.7 互锁. 6.8 抗老化 6.9 一般设计要求 定位 带电部件的固定 导体的连接. 不可重接线的连接器设计要求6.10 具有分断能力连接器的设计6.11 自由端连接器的设计6.12 防护等级(IP代码)6.13 介电强度6.14 机械耐久性和电耐久性 机械耐久性(不具有分断能力和具有分断能力的连接器) 电耐久性(具有分断能力的连接器) 弯曲(不可重接线的连接器)6.15 温度限值6.16 温升6.17 线夹(线缆夹持)6.18 机械强度 连接器的结实性 接触件的保持力部绝缘的完整性 6.19 电气间隙和爬电距离 电气间隙
4、 爬电距离 6.20 绝缘 功能绝缘和根本绝缘 附加绝缘 双重绝缘 加强绝缘6.21 防腐蚀7 试验7.1 一般要求 试验顺序和样本数量 样品状态 大气条件 在端子上进展试验的样品数量 失效判据 外观检查7.2 样品的准备 预处理 导体 螺纹夹紧件的力矩 装配条件7.3 性能试验一般要求 标志耐久性 接地导体的“先通后断 互锁 CBC的分断能力 防电击保护 防固体异物与防水 温升 机械操作 弯曲试验 电气间隙和爬电距离的测量 介电强度 可触与金属件和保护接地接触件之间的电阻 腐蚀试验7.4 不可重复接线自由端连接器的过程试验计划例行试验 一般要求 脉冲耐电压试验 保护接地路径连续性试验 交流电
5、源频率耐压试验7.5 试验计划附录A：详细规或制造商规需规定的技术细节附录B：连接器分类的附加信息参考文献电连接器平安要求技术标准1 围 本标准规定了电连接器平安评价技术要求、试验方法与判定。本技术上标准适用于额定电压大于50V不超过1000V交流或直流，单个接触件的额定电流不超过125A的连接器。 对于额定电压不超过50V的连接器，本标准也可以作为指南，此时可参照GB/T16935.1(idt 60664-1)确定电气间隙和爬电距离。对于单个接触件的额定电流超过125A的连接器，本标准也可以作为指南进展使用。本标准不适用于已有适用的平安要求的设备上或是设备中的连接器。2 规性引用文件以下文件
6、对于本文件的应用是必部可少的。但凡注日期的引用文件，仅注日期的版本适用于本文件。但凡不注日期的引用文件，其最新版本包括所有的修改单适用于本文件。GB/T 2421.1-2008 环境试验 第1局部：概述和指南idt IEC60068-1:1988GB/T 24223.53-2005 电工电子产品环境试验 第2局部：试验Xb:由手的摩擦造成标记和印刷文字的磨损idt IEC60068-2-70：1995GB/T 2900.71 电工术语 电气装置idt IEC60050-826：2004GB/T 3956-2008 电缆导体idt IEC600228：2004GB/T 4208-2008 外壳防
7、护等级IP代码idt IEC 60529：1989GB/T 4210 电工术语 电子设备用机电原件GB/T 4210-2001，idt IEC60050581:1978GB/T 5095.1 根本试验规程与测量方法 第1局部：总那么 GB/T5095.1-1997，idt IEC60512所有局部GB/T 5465.2 设备用图形符号GB/T 5465.2-2008，idt IEC60417GB/T 9789 金属和其他无机覆盖层 通常凝露条件下的二氧化硫腐蚀试验GB/T 9789-2008，idt IEC6988：1985GB/T 11918-2001 工业用插头插座和耦合器 第1局部：通用
8、要求idt IEC 60309-1：1999GB 13140.4家用和类是用途低压电路用的连接器件 第2局部：作为独立但愿的带刺穿绝缘型夹紧件的连接器件的特殊要求GB 13140.4-2008, idt IEC 60998-2-3：2002GB/T16842 外壳对人和设备的防护检验用试具idt IEC 661032：1997GB 16895.21-2004建筑物电气装置 第4-41局部:平安防护 电击防护 idt IEC 60364-4-5=41:2001GB/T 16927.1 高电压试验技术 第1局部：一般试验要求GB/T 16927.1-1997，idt IEC 60060-1GB/T
9、 16935.1-2008 低压系统设备的绝缘配合 第1局部：原理.要求和试验idt IEC 60664-1-2:2007GB/T 16935.5-2008 低压系统设备的绝缘配合 第5局部 不超过2mm的电气间隙和爬电距离确实定方法idt IEC 60664-5:2007GB/T17045 点击防护 装置和设备的通用局部GB/T 17045-2008，idt IEC 61140:2001GB/T 17196 连接器件 连接铜导线用的扁形快速连接端头 平安要求GB/T 17196-1997，idt IEC1210-93GB17464 连接器件 连接铜导线用的螺纹型和无螺纹型夹紧件的平安要求 第
10、1局部：从0.235mm2(包括35mm2)导线用的加紧装置的一般要求和特殊要求GB 17464-1998，idt IEC 60999-1:1999GB/T 18290.2 无焊连接 第2局部：无焊压接连接一般要求.试验方法和使用导那么GB/T 18290.2-2000，idt IEC 60352-2:1996GB/T 18290.3 无焊连接 第3局部：可接触无焊绝缘位移连接 一般要求.试验方法和使用导那么GB/T18290.3-2000，idt IEC 60352:1993GB/T 18290.4 无焊连接 第4局部： 不可接触无焊结缘位移连接 一般要求.试验方法和使用导那么GB/T182
11、90.4-2000，idt IEC 60352-4:1994GB/T 18290.5 无焊连接 第5局部：无焊压入式连接 一般要求.试验方法和使用导那么GB/T18290.5-2000，idr IEC 60352-5GB/T 20636-2003 连接器件 电气铜导线 螺纹型和非螺纹型夹紧件的平安要求35mm2以上至300mm2(idt IEC60999-2:2003)IEC 60352-1 无焊连接 第一局部：绕接 一般要求.试验方法和使用导那么Solderless connections-part1:Wrapped connections-General requirements,test
12、 methods and practical guidanceIEC 60352-6 无焊连接 第6局部：绝缘刺破连接 一般要求.试验方法和使用指南Solderless connections-Part 6:Insulation piercing connections-General requirements-General requirements,test methods and practical guidanceIEC 60352-7 无焊连接 第7局部：绝缘刺破连接 一般要求.试验方法和使用指南Solderless connections-Part 7:Spring-clamp c
13、onnections-General requirements, test methods and practical guidanceIEC 60512-1-110 电子设备用连接器-试验和测量-第1-100局部：适用的出版物Connectors for electronic equipment- Tests and measurements Part1-100:General-Applicable publicationsIEC 60760 扁平式快速连接端头Flat, quick-connect terminationsEN 50262:1998+A1+A2, 电气装置的线缆固定件Cab
14、le glands for electrical installations3 术语和定义GB/T 2900.71， GB/T 4210，GB/T 11918， GB/T 16935，GB 17464 和GB/T17045界定的以与以下术语和定义适用于本技术规。3.1连接器 connector 采用一定配合方式，末端导体应于提供连接和别离的元件。3.2 自由式连接器 free connector 在自由端装接导线或电缆的连接器。3.3 固定式连接器 fixed connector 安装在硬制外表上的连接器3.4可重接线连接器 rewirable connector其结构使得线或线缆可以被替换的
15、连接器3.5不可重接线连接器 non-rewirable connector其结构使得线或线缆可以被替换的连接器3.6封装连接器 enclosed connector通过其本身外壳来保证电击的连接器3.7未封装连接器 unenclosed connector 无电击防护的连接器3.8具有分断能力的连接器CBCconnector with breaking capacity特别设计的连接器，该连接器可以在正常适用时带电或带负载情况下进展插合或拔 注1：本技术规中，术语“带电指接触件在相应的应用电压，但无需载流；术语“负载指接触件接通相应的电流。注2：本技术规中，CBC仅在规定了分断能力的连接器适
16、用3.9无分断能力的连接器COCconnector without breaking capacity 不认为可以在正常使用时带电或带负载情况下进展插合或拔出的连接器3.10II 类设备用连接器 connector for class II equipment依靠双重绝缘或加强绝缘提供防止直接触与接触件的连接器。注：II类设备根据IEC 611403.11 预定用途 intended use 在详细规或制造商指定的允许额定值和环境条件和产品特性围，连接器的应用条件。3.12互锁 interlock防止连接器的触点与其配对正常插合之前带电的，和防止连接器在其触点带电时被拔出或被拔出前使触点不带电
17、的电气或机械装置3.13 机械操作循环 cycle of mechanical operation 连接器与其配对的一次插入和一次拔出3.14夹紧单元 clamping unit端子中，导线机械夹紧与电气连接所必须的部件，包括正常接触压力所必须的部件。3.15 上限温度ULTupper limiting temperature 连接器在电流条件下依然能够保持正常操作功能的环境温度与其温升的总和的最大温度注1：在环境温度等于ULT时，其载流条件下可用的温升为0，因此，连接器的载流容量为0.注2：连接器的ULT依照GB/T 2421.1的气候类别所覆盖的围，结合LLT与潮热试验持续时间3.16 下
18、限温度LLTlower limiting temperature 根据制造商给定的气候类别，连接器能够正常工作的最低温度。 注：连接器的LLT依照GB/T 2421.1的气候类别所覆盖的围，结合ULT与潮热试验持续时间。3.17 电气间隙 clearance 两个导电零部件之间的最短空间距离3.18 爬电距离 creepage distance 沿绝缘外表测得的两个导电零部件之间的最短距离3.19 过电压类别 overvoltage category 用数字表述瞬时过电压条件 注：用I .II .III.IV表示过电压类别3.20 污染 pollution 使绝缘的电气强度和外表电阻率下降的外
19、来物质固体.液体或气体的任何组合3.21污染等级pollution degree制造商对连接器规定的电压值，它与运行和性能特性有关注：连接器可有一个以上的额定电压3.23 额定绝缘电压 rated insulation voltage制造商对连接器规定的耐受电压有效值，以表征其绝缘规定的长期耐受能力注：额定绝缘电压不一定等于设备的额定电压，额定电压主要与操作性能有关3.24额定冲击电压 rated impulse votage制造商对连接器规定的反冲击耐受电压值，以表征其绝缘规定的耐受瞬时过电压的能力3.25 冲击耐电压 impulse withstand voltage在规定的条件下，不造成
20、绝缘击穿.具有一定形状和极性的冲击电压最顶峰值 在规定的条件下，不造成绝缘击穿的电压的最高有效值3.27 额定电流 rated current 电流值有制造商指定，连接器按照制造商指定的电流值，能够连续无连续承载并且所有接触件连接规定的最大导线，应补超过其上限温度，推荐的在环境温度为40。3.28 分断能力 breaking capacity 规定条件下CBC能够结合和分断的电流值3.29 功能绝缘 functional insulation仅为设备正常工作而需要的导电零部件之间的绝缘3.30 根本绝缘 basic insulation为危险带电件提供根本保护的绝缘注：概念不适用于仅仅用于功能
21、目的的绝缘3.31部绝缘 internal insulation在封装或外壳 ，提供所要求电气间隙和爬电距离的根本绝缘局部3.32 附加绝缘 supplementary insulation除根本绝缘以外施加的独立绝缘用以减少在根本绝缘一旦失效时仍能防止电击3.33双重绝缘 double insulation由根本绝缘加上附加绝缘构成的绝缘3.34加强绝缘 reinforced insulation一种单一的绝缘结构在本技术规规定的条件下其所提供的防电击的保护等级相当于双重绝缘。注：绝缘结构这一术语并不是指该绝缘必须是一块质地均匀的整体这种绝缘结构可以由几个不能像附加绝缘或根本绝缘那样单独来试
22、验的绝缘层组成。3.35 保护导体protective conductor symbol PE 用来把设备中的电源保护接地端子同建筑物安装接地点连接起来的建筑物安装布线中或电源线中的导线。外露可导电局部外部可导电局部主接地端子接地极电源接地点或人工中性点注：有些国家用底线这一术语代替保护接地导体3.36 保护接地触点 protective earthing contact 为了电气平安，将系统、安装或设备的一点或多点接地的连接器触点3.37 防护等级 degree of protection外壳对接近危险部件、防止固体异物进入或水进入所提供的保护程度，并按照标准规定的试验方法进展试验。3.38
23、 电缆夹 cable clamp 夹紧电缆或导线的连接器附件或零件，它能消除力并缓冲机械应力，使之不至于传递到接线端3.40 线盘 cable gland 设计为允许的电缆或软电缆入到设备的装置，并提供密封和保持。它也可以提供诸如接地，粘接，绝缘，电缆防护，应变消除或它们的组合等功能。3.41 样品 specimen 一个配对的连接器，在接触要素的情形下，用于配合的一个配对件。3.42 详细规 detail specification 部件的标准，给出特定连接器或系列的相关物理和性能参数的要求和试验。 注：附录A给出了指南4 技术信息电气额定值本技术规没有对连接器的电气额定值如电压、电流和分断
24、能力值做出规定，这些特性值应与机械和环境条件一起在详细规中或无详细规时在制造商规格书中作出说明。5 分类5.1一般要求连接器应按照制造商规格书或详细规如有，根据其特性和预期用途进展分类，以相应符合5.2、5.3、5.4防电击分类按防电击分类如下：a无封装连接器按3.7条定义b封装连接器按3.6条定义cII类设备用连接器按3.10条定义5.3 连接器的形式分类按照连接器的形式分类如下：a） 固定连接器按3.3条定义b） 自由连接器按3.2条定义5.4 连接器附加特性分类按连接器附件加特性分类如下：a)带保护接地触点的连接器b)无保护接地触点的连接器c)无分断能力的连接器 注1：另见附录B1） 无
25、防护的IPXO2） 当插合后，有防手背电击平安防护的IP1X 或 IPXXA3） 当插合后，有防手指电击平安防护的IP2X或IPXXBd有分断能力的连接器CBC (按定义3.8)， 在插合与未插合状态下，有防手指电击平安防护的IP2X 或 IPXXB 注2：另见附录Be)连接器的防护等级IP代码f)带互锁的连接器g)不带互锁的连接器h)不可重接线连接器i)可重接线连接器j)端接和连接方法6结构和性能要求6.1一般要求连接器应设计得能经受使用过程中出现的电、机械、热、腐蚀应力，对使用者和周围环境无危害。通过本技术规的相关实验来确定其符合性。6.2标示和识别识别连接器应通过以下标示进展识别和分类：
26、a） 制造商名称或商标或者能溯源的记号；b） 识别型号；注：识别型号可以是部件编号，目录序号，或IEC类别号c） 额定电流，安培A；d） 额定电压或额定绝缘电压，线电压对地或线间电压，伏特V；e） 额定脉冲电压，如果指明，千伏KVf） 污染等级；g） 按GB/T 4208规定的外壳防护等级，如适用；h） 温度围，下限类别温度-上限类别温度；i） 端子类型；j） 可连接的导体类型；k） 引用到相关标准号或图纸，如适用。标志 标志应清晰耐久。 连接器商至少应标有条a款规定的容。 最小的包装单元上应标有条a款和b款规定的容。 制造商提供的技术文件或目录应包含条规定的所有容，各种额定值应按下文示例进展
27、标注。 额定电流，额定电压，额定脉冲电压和污染等级的标志示例：a)额定电流16A，额定县衙400V，额定脉冲电压6KV，污染等级3或2或1，用于无接地或三角连接系统的连接器的标志： 16 / 400 / 6 / 3 or 16A 400V 6KV 3 or 16A/400V/6KV/3由于空间的原因，这种标记可位于在两个单独的行， 如： 16A 400V在一排，6KV/3 在随后的行。b)额定电流16A，额定绝缘电压，线电压对地250V，线间400V，额定脉冲电压4KV,污染等级3或2或1，仅用于接地系统的连接器的标志：16 / 250 / 400 / 4 / 3 or 16A 250V 40
28、0V 4KV 3接触件位置标识 接触件的功能和保护接地接触对应清楚地施加标志。 在第1对接触和第一行使用字母数字或其他清晰的符号足以符合要求。 对于由最终产品保证正确连接的连接器，这个要求不适用。制造商应在其技术文件中提供相关信息。保护接地接触对应施加保护接地符号或“PE字样。本要求不适用于一次性接线的连接器。标志不应该标注在螺钉或可拆卸部件上。使用的符号应符合GB/T 5465规定。符号“是保存在最终应用产品。保护等级取决于连接器在设备中德应用情况，故连接器不应使用符号。没有接地触件的连接器，如果连接器满足双重绝缘或加强绝缘的要求，可认为是“用于II类设备的连接器。6.3 防护配合 非中间配
29、合 多极连接器在设计上应保证，保护接地接触对与带电接触对不能插合。 通过定位试验检查其符合性。6.4 防电击 带电部件不可触与连接器在设计上应保证，安装后带电部件不可触与。用GB/T 4208第5章规定的IEC试验指施加20N的力来检验。如果不借助工具，提供防触电保护的所有部件应不可拆卸。由连接器在最终产品的安装环境提供防触电保护以与连接器采用特低平安电压提供的，本要求不适用。注：对没有外壳的连接器，依据最终产品适用的平安标准，由连接器所在的最终产品的外壳提供防触电保护。6.4.2 无外壳连接器防触电保护要求6.4.2.1 一般要求 预订要在其他能提供防触电保护的外壳适用的连接器，不要求其本身
30、具备防触电保护措施。如果制造商声明了保护等级，.2防手背触与 对无分断能力的连接器，如依5.4条C2款具有防触电性能，那么需要GB/T 4208第5章规定的“直径50毫米球形试具施加20N的力来检验，球形试具必须与危险带电部件保持足够的距离，不考虑电气间隙和爬电距离。.3 防手指触与 对无分断能力和具有额定分断能力的连接器，如依5.4条C3d款具有防触电性能，那么需要用GB/T 4208第5章规定的IEC试验指施加20N的力来检验，实验指必须与危险带电部件保持足够的距离，不考虑电气间隙和爬电距离。6.4.3 插合别离操作时的防触电保护 对具有分断能力的连接器，在插合和别离操作时需提供足够的防触
31、电保护。 需要用GB/T 4208第5章规定的试验指施加20N的力来检验，试验指必须与危险带电部件保持足够的距离，考虑制造商提供的电气间隙和爬电距离规。6.5 保护接地保护接地PE连接件 先通后断 对具有分断能力的连接器，如依5.4条a款具有保护接地接触对，测必须保护接地接触对在连接和分断时具有“先接通，后分断的性质。用于II类设备的连接器的PE接触依5.4条C款，用于II类设备的连接器，可能具有保护接地接触对，这时，需要将保护接地解除对视为带电部件，其防触电措施需采用双重绝缘或加强绝缘。6.5.3 到保护接地接触件连接的可靠性 具有保护接地接触对的连接器，假设绝缘失效时，其可触与的金属部件可
32、能带电，那么可触与金属部件应可靠地连接到保护接地解除对。 在任何情况下，该连接的电阻应小于0.1。 注:如果可触与的金属部件与带电部件之间存在与接地接触对或接地端子相连接的金属屏蔽物，那么对本条而言，考虑绝缘失效时，认为可触与的金属部件不太可能带电。 通过条的试验来检验。保护导体的.1 保护接地端子的容量 保护接地端子应能表1第2列所示的最小横截面积的导体。表1 保护接地导体或连接到不带电可触与金属部件的最小横截面积载流导体标称横截面积mm2保护导体以与作为保护导体的可触与金属外壳的最小横截面积1mm2连接保护导体与不带电可触与金属和外壳的最小横截面积1mm2至1.5与载流导体一样与载流导体一
33、样2.52.51.5442.566410101016,25,351616502525703530955050120,150705018595502401205030015050400185501与载流导体材料一样.2 保护接地端子的设计保护接地端子在设计和结构上应保证其性能至少与6.6条给出的端子类型相当。6.6 端子和连接方式一般要求 表2列出的端子和连接方式符合本技术规的要求。 为保证端子和连接方式有足够的性能，应按有关的IEC标准对其他端子和连接方式进展测试。表2 符合的端子和连接方式序号端子和连接方式参照标准a)无焊绕接IEC 6.352-1b)压接连接GB/T 18290-2c)可接
34、近无焊绝缘位移连接GB/T 18290-3,GB 13140.4d)不可接近无焊绝缘连接GB/T 18290-4,或GB 13140.4e)无焊压入式连接GB/T 18290-5f)绝缘刺破连接IEC 60352-6,GB13140.4g)无螺纹夹紧装置GB/T 20636,GB17464，IEC60352-7h)螺纹接近装置IEC60999-1，GB/T 20636i)扁平快速连接端子GB/T 17196，IEC60760至少应进展以下适用的测试：表3 端子和连接方式试验项目序号端子和连接方式试验项目a)无焊接绕接依IEC 60352-1 对绕接柱进展外观尺寸拉力松开绕接测试b)压接连接依G
35、B/T 18290-2 对压接区进展外观检查对压接连接进展拉伸强度测试c)d)无焊接绝缘位移连接分别依GB/T 18290-3：1993 12.1条和GB/T 18290-4:1994 12.2.4条对可接近无焊绝缘位移连接和不可接近无焊绝缘位移连接的新零部件进展外观检查e)无焊压入式连接依GB/T 18290-5 对压入柱进展外观尺寸检查，对压入柱连接进展拉脱力测试f)绝缘刺破连接依IEC 60352-6或GB/T13140.4g)无螺纹夹紧装置依GB/T 17464或GB/T 20636或IEC 60352-7对连接导体进展机械试验h)螺纹夹紧装置依GB/T 17464或GB/T 2063
36、6对连接导体进展接卸试验备注：对制备的导线，需依制造商声明的方式进展制备i)扁平快速连接端子依GB/T 17196进展尺寸和平安性检查结构尺寸检查依GB 17196进展。涉与平安性能得连接尺寸检查依本技术规或IEC61984进展。如果尺寸不符合规要求，试验不合格。不按GB/T 17196规涉与的扁平快速连接端子，如能符合本技术规或IEC 61984要求，可以采用。如与GB/T 18290-2有差异，那么需依GB/T 18290-2进展拉伸强度测试，依制造商规检查尺寸以符合本技术规或IEC 61984.对端子进展的涉与电气和热的试验，应在连接器上进展。其他端子和连接方式，应按相关标准进展试验。6
37、6.2 导体横截面积的形式和围 根据图纸和制造商给出的信息，端子应能适合连接规定型式和一定横截面积围能的导体。 电气连接的设计除了瓷纯云母以与其他具有同样适宜特征的绝缘材料外，电气连接件的接触压力不应通过绝缘材料传递，但是，如果有直观证据证明绝缘材料任何可能的收缩或变形可由金属零件的足够弹性所补偿，那么可通过绝缘传递接触压力参加GB/T 11918 25.3条或IEC 60999-1 GB/T 20636 第7章。根据IEC60352-6或IEC 60998-2-3表3的原那么要求，上述要求不适用于绝缘刺破连接。6.7互锁 有互锁的连接器在设计上应保证，当接触件带电视，不能进展插合或别离操作
38、 注：为了在电气上互锁采用导引接触对后接通先断开，当别离时，导引接触对可能带电，尽管导引接触对时受防间接与带电部件连接保护的。6.8抗老化因其老化会降低平安性能的部件，其介电强度接触电阻保护等级等规定的性能应能够维持。6.9一般设计要求定位多极连接器需采用定位设计，以防止接触件的不正确连接。本要求不适用于依靠安装条件或采用附加部件防止接触件不正确连接的连接器例如用于PCB的两件式连接器，抽屉机柜连接器。带电部件的固定 用于连接器和/或导体端子安装的机构，在连接器中不得用于固定带电件，如果其可能会损害该机制的正常功能或低于6.19条规定的电气间隙和爬电距离的要求。导体的连接 根据图纸和制造商给
39、出的信息，连接器应能适合连接规定型式和一定横截面积围德导体。此外，连接器的端子，应防止有如锐边一类的结构，以免可能破坏导体的绝缘。不可重接线的连接器设计要求 不可重接线的一次性接线的连接器在设计上应满足以下要求:如果不破坏软线，就不能将其从连接器商卸下； 注1：如果要重新使用连接器，如重新安装，那么需要采用新的部件替代原部件。 注2：连接器采用了一次性接线端子如压接连接，如果使用正确的替代部件或者采用制造商提供的专用工具可以实现再次连接，那么认为连接器不是一次性接线的连接器。 徒手和使用不同工具螺丝旋具，不能翻开连接器； 采取措施防止带电部件如多股导体中未固定的一股减小带电部件与连接器所有可触
40、与外表的最小绝缘距离，对于公连接器的插合配合面该要求不适用。 以上要求，如果不能由设计和制造过程保证，那么需按照7.4条要求或其他平安水平相当的要求进展相关检验。6.10具有分断能力连接器的设计具有分断能力的连接器应该具备有足够的分断能力。6.11自由端连接器的设计自由端连接器的导线应被保护，以免在端子部位受到剪切、拉伸应力。导线应被固定，防止扭曲。以下情形，本技术规不适用：a)端子连接有固定措施的电缆在这个意义上，插头连接时属可别离的连接的可移动式连接器。b)由最终产品的安装保证，可移动式连接器的端子不会受到拉伸和扭曲应力。6.12防护等级IP代码依据5.4条e款，如图纸和制造商给出的信息，按照GB/T 4208，连接器应具有相应的防护等级。6.13介电强度连接器应能承受规定的1.2/50波形额定脉冲耐电压试验或承受规定的50/60HZ耐电压试验。根据条，试验电压见表8。6.14机械耐久性和电耐久性机械耐久性不具有分断能力和具有分断能力的连接器根据图纸和制造商给出的信息，连接器不管是否具有分断能力均应符合规定的机械耐久性试验表4a给出了优选的操纵循环次数。电耐久性具有分断能力的连接器 根据图纸和制造商给出的信息，具有分断能力的连接器CBC，考虑分断能力和严酷度，应完成规定的电耐久性试验表4a给出了优选的操纵循环次数。弯曲
