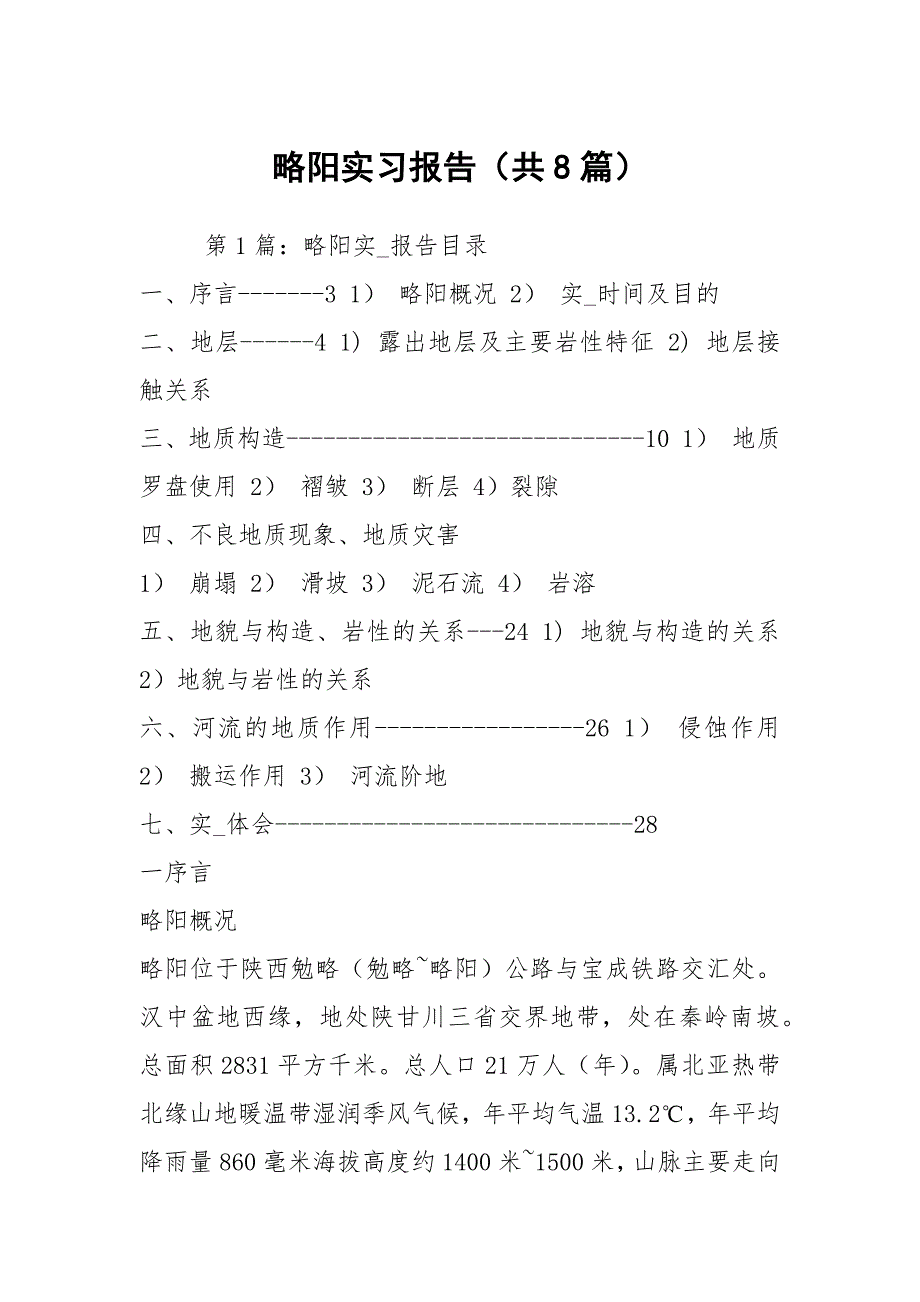

1、略阳实习报告（共8篇） 第1篇：略阳实_报告目录一、序言-3 1） 略阳概况 2） 实_时间及目的二、地层-4 1) 露出地层及主要岩性特征 2) 地层接触关系三、地质构造-10 1） 地质罗盘使用 2） 褶皱 3） 断层 4）裂隙四、不良地质现象、地质灾害1） 崩塌 2） 滑坡 3） 泥石流 4） 岩溶五、地貌与构造、岩性的关系-24 1) 地貌与构造的关系 2）地貌与岩性的关系六、河流的地质作用-26 1） 侵蚀作用 2） 搬运作用 3） 河流阶地七、实_体会-28一序言略阳概况略阳位于陕西勉略（勉略略阳）公路与宝成铁路交汇处。汉中盆地西缘，地处陕甘川三省交界地带，处在秦岭南坡。总面积28

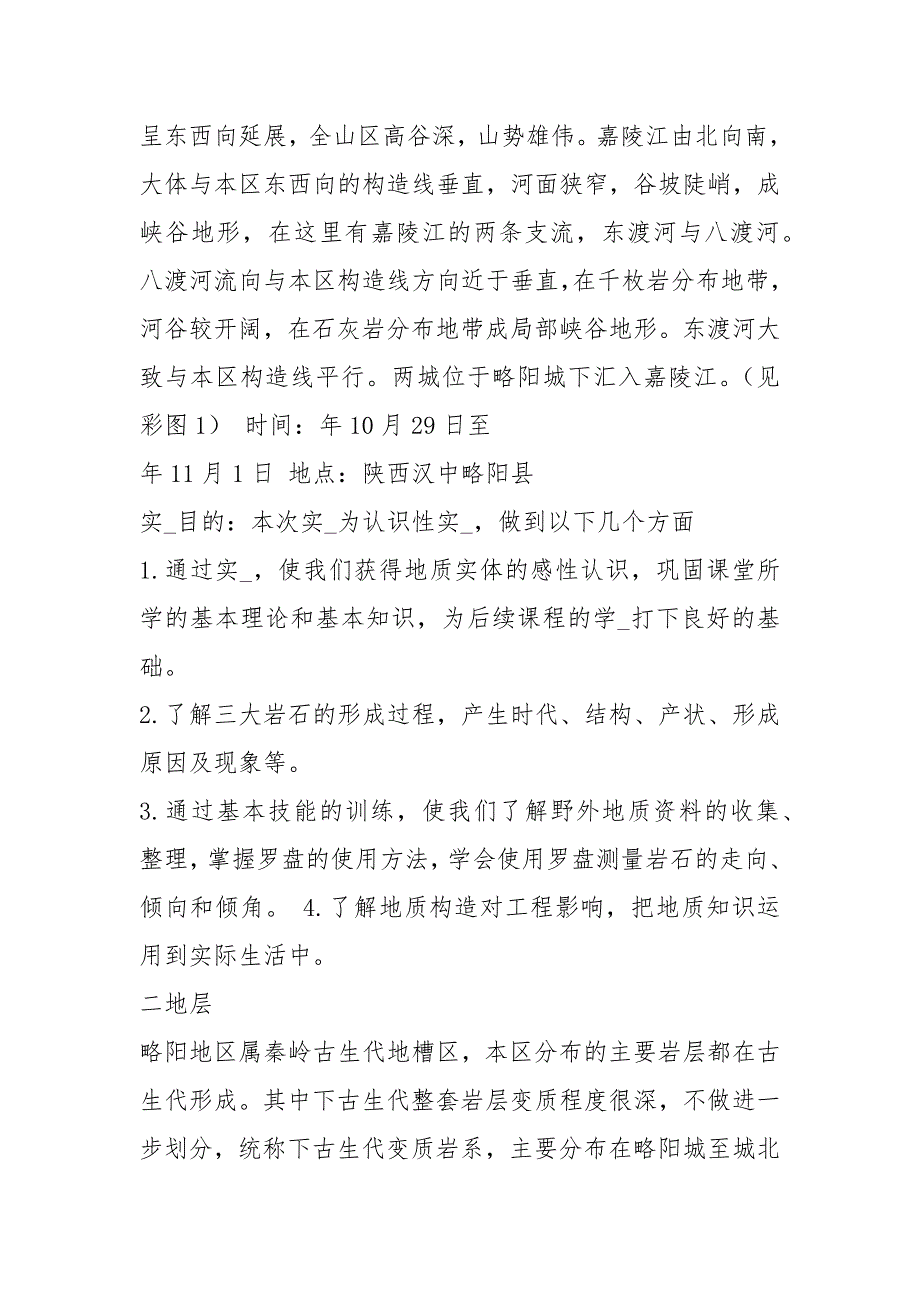

2、31平方千米。总人口21万人（年）。属北亚热带北缘山地暖温带湿润季风气候，年平均气温13.2，年平均降雨量860毫米海拔高度约1400米1500米，山脉主要走向呈东西向延展，全山区高谷深，山势雄伟。嘉陵江由北向南，大体与本区东西向的构造线垂直，河面狭窄，谷坡陡峭，成峡谷地形，在这里有嘉陵江的两条支流，东渡河与八渡河。八渡河流向与本区构造线方向近于垂直，在千枚岩分布地带，河谷较开阔，在石灰岩分布地带成局部峡谷地形。东渡河大致与本区构造线平行。两城位于略阳城下汇入嘉陵江。（见彩图1） 时间：年10月29日至年11月1日 地点：陕西汉中略阳县实_目的：本次实_为认识性实_，做到以下几个方面1.通过实

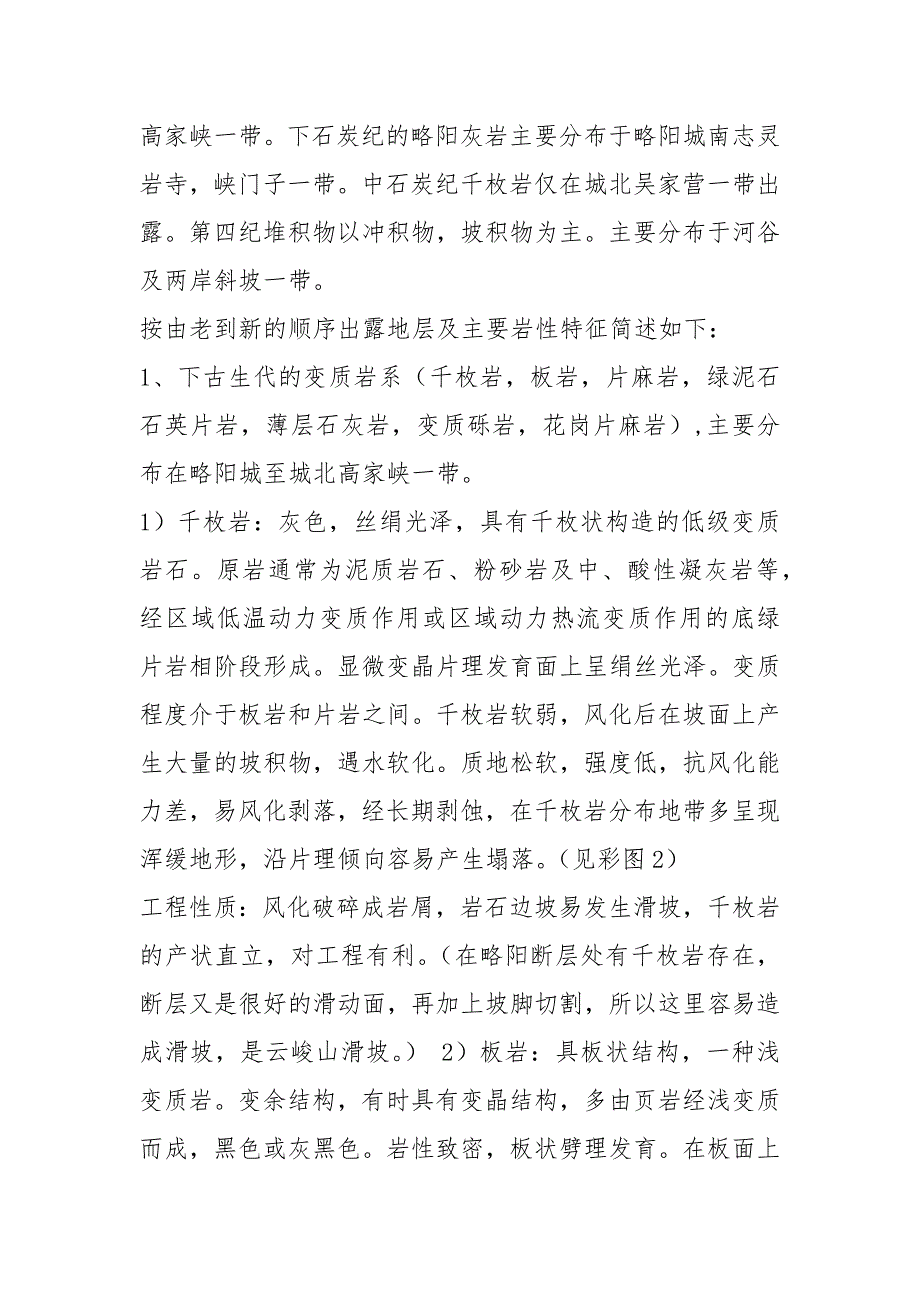

3、使我们获得地质实体的感性认识，巩固课堂所学的基本理论和基本知识，为后续课程的学_打下良好的基础。2.了解三大岩石的形成过程，产生时代、结构、产状、形成原因及现象等。3.通过基本技能的训练，使我们了解野外地质资料的收集、整理，掌握罗盘的使用方法，学会使用罗盘测量岩石的走向、倾向和倾角。 4.了解地质构造对工程影响，把地质知识运用到实际生活中。二地层略阳地区属秦岭古生代地槽区，本区分布的主要岩层都在古生代形成。其中下古生代整套岩层变质程度很深，不做进一步划分，统称下古生代变质岩系，主要分布在略阳城至城北高家峡一带。下石炭纪的略阳灰岩主要分布于略阳城南志灵岩寺，峡门子一带。中石炭纪千枚岩仅在城北

4、吴家营一带出露。第四纪堆积物以冲积物，坡积物为主。主要分布于河谷及两岸斜坡一带。按由老到新的顺序出露地层及主要岩性特征简述如下：1、下古生代的变质岩系（千枚岩，板岩，片麻岩，绿泥石石英片岩，薄层石灰岩，变质砾岩，花岗片麻岩）,主要分布在略阳城至城北高家峡一带。1）千枚岩：灰色，丝绢光泽，具有千枚状构造的低级变质岩石。原岩通常为泥质岩石、粉砂岩及中、酸性凝灰岩等，经区域低温动力变质作用或区域动力热流变质作用的底绿片岩相阶段形成。显微变晶片理发育面上呈绢丝光泽。变质程度介于板岩和片岩之间。千枚岩软弱，风化后在坡面上产生大量的坡积物，遇水软化。质地松软，强度低，抗风化能力差，易风化剥落，经长期剥蚀，

5、在千枚岩分布地带多呈现浑缓地形，沿片理倾向容易产生塌落。（见彩图2）工程性质：风化破碎成岩屑，岩石边坡易发生滑坡，千枚岩的产状直立，对工程有利。（在略阳断层处有千枚岩存在，断层又是很好的滑动面，再加上坡脚切割，所以这里容易造成滑坡，是云峻山滑坡。） 2）板岩：具板状结构，一种浅变质岩。变余结构，有时具有变晶结构，多由页岩经浅变质而成，黑色或灰黑色。岩性致密，板状劈理发育。在板面上常有少量绢云母等矿物，使板面微显绢丝光泽。没有明显的重结晶现象。显微镜下可见一些分布不均匀的石英、绢云母、绿泥石等矿物晶粒，但大部分为隐晶质的粘土矿物及碳质、铁质粉末。具变余结构和斑点状构造。常见类型有碳质板岩、钙质板

6、岩、黑色板岩等；也可根据岩石的其他特点，如矿物成分、结构构造等，分为空晶石板岩、斑点状板岩、粉砂质板岩、硅板岩等。打击有清脆之声，可与页岩区别，板岩在水的作用下易于泥化。 工程性质：板岩的强风化及全风化料具有含黏粒粗粒土及黏性土的性质。板岩属于低膨胀性岩土，抗风化和防水能力较差，填筑路基的水稳定性较差，必须采取特殊的工程措施即隔水防水措施以消除其吸水自由膨胀对路堤的危害。板岩属于低收缩性岩土，用它填筑的路堤表面裂纹可能会显得细小且深度较浅，扬尘较小，通过其裂纹浸水难以进行。板岩饱和吸水性较强，水稳定性较差，施工时应注意其浸水软化现象。3）片岩：具片状构造，变晶结构，矿物成分主要是些片状矿物，如

7、云母、绿泥石、滑石等，此外含有石榴子石等变质矿物。可根据矿物成分进一步分类命名，如云母片岩、绿泥石片岩、滑石片岩等。片岩片理较发育，片状矿物含量高，强度低，抗风化能力差，极易风化剥落，岩体易沿片理倾向坍落。1绿泥石石英片岩：变晶结构，矿物可见，绿色，成分有绿泥石、石英及绢云母等，片理清晰，比较坚硬。工程性质：抗风化能力强，少数石英含量高，致密，硬度强度较大，工程地质性质良好，片理较为发育，可看到白色的石幔2绿泥石片岩：.矿物组成主要矿物为绿泥石，已形成细小岩屑及风化裂隙。片岩和千枚岩的区别：片岩在形成时进行了重结晶，矿物肉眼都可见，而千枚岩在重结晶是程度不完全，所以矿物不可见。4）片麻岩：片麻

8、岩是一种变质岩，而且变质程度深，具有片麻状构造或条带状构造，有鳞片粒状变晶，因发生重结晶，一般晶粒较大，肉眼可辨别。主要由长石、石英、云母等组成，其中长石和石英含量大于50%，长石多于石英。如果石英多于长石，就叫做“片岩”而不再是片麻岩。其次含有云母，角闪石，辉石等，此外含有少许石榴子石等变质矿物。颜色视深色矿物含量而定，片麻岩还可根据成分进一步分为角闪石片麻岩，斜长石片麻岩等。片麻岩强度较高，随云母含量增多强度降低。因具偏离结构，故较易风化。1花岗片麻岩：花岗岩严重变质而成，主要矿物为正常石、石英、云母，粒状矿物和片状或柱状矿物相间平行排列，呈条带状，沿片理面不易劈开，强度很高。在略阳至吴家

9、营的观察路线上可见到花岗片麻岩。矿物成分与花岗岩相似（主要矿物成分为钾长石、石英、黑云母，可含少量角闪石），包括三种不同类型：区域变质作用形成的碱性长石片麻岩；混合岩化作用形成的花岗质混合片麻岩；与造山运动同时在强应力作用下，由压力结晶作用形成的片麻状花岗岩。结构中粒到粗粒，特点是具不连续的明暗交替层，石英和长石形成浅色层，并呈粒状结构，铁镁矿物构成深色层呈片麻状构造。在略阳的花岗片麻岩含有大量铁矿、镁矿，略阳钢厂附近就遍布大量花岗片麻岩。花岗片麻岩强度大，还可以用于路牙石等。2阳起石：晶体呈长柱状、针状、毛发状。但通常成细放射状、棒状或纤维状的集合体。颜色由带浅绿色的灰色至暗绿色。具玻璃光泽

10、透明至不透明。单向完全解理。断口呈多片状，也与花岗岩共生，完整的呈菊花状。（见彩图3）5）薄层石灰岩：矿物成份以方解石为主，其次含有少量的白云石和粘土矿物，深灰至灰黑色，层厚一般在210厘米，与千枚岩、石英片岩呈互层，有变质现象。石灰岩岩性均一，易于开采加工，使一种用途很广的建筑材料。（见彩图4）6）变质砾岩：灰绿色，层厚，砾状结构，砾石多为石灰岩及石英岩，粒径一般在215厘米左右，胶结物经变质呈明显片理化特征，其中页岩夹层已变质为千枚岩。（见彩图5）2、下石炭纪石灰岩，主要分布在略阳城南至灵岩寺和峡门子一带。 1）石灰岩：石灰岩主要是在浅海的环境下形成的。石灰岩按成因可划分为粒屑石灰岩（流

11、水搬运、沉积形成）；生物骨架石灰岩和化学、生物化学石灰岩。按结构构造可细分为竹叶状灰岩、鲕粒状灰岩、豹皮灰岩、团块状灰岩等。石灰岩的主要化学成分是CaCO3易溶蚀，故在石灰岩地区多形成石林和溶洞，称为喀斯特地形，石灰岩结构较为复杂，有碎屑结构和晶粒结构两种。碎屑结构多由颗粒、泥晶基质和亮晶胶结物构成。颗粒又称粒屑，主要有内碎屑、生物碎屑和鲕粒等，泥晶基质是由碳酸钙细屑或晶体组成的灰泥，质点大多小于0.05毫米，亮晶胶结物是充填于岩石颗粒之间孔隙中的化学沉淀物，是直径大于0.01毫米的方解石晶体颗粒；晶粒结构是由化学及生物化学作用沉淀而成的晶体颗粒。构造裂隙发育，多为方解石填充，局部地段有珊瑚化

12、石，夹有灰白色的白云岩，岩性坚脆，多形成陡峭峡谷地形。3、上石炭纪板岩、千枚岩，灰色，石英、绢云母千枚岩夹灰质及灰质千枚岩，局部地区出露有板岩，仅在城北吴家营一带露出。 板岩与薄层石灰岩的区别：薄层石灰岩的矿物成份以方解为主，板岩几乎没有重结晶的岩石。4、第四纪松散堆积层。主要分布于河谷及两岸斜坡一带。 第四纪是地球发展的最新阶段，第四纪沉积物形成时间短，成岩作用不充分，冲积层于略阳处主要由嘉陵江、八渡河、东渡河等河流的长期作用搬运、堆积至此，在河漫滩地区可见到颗粒呈下大上小的分层分布。松散堆积层：分为坡积层和冲积层，极易形成坍塌、沉陷、滑坡等。如松散堆积层没有进行分选，且搬运距离短，呈未分层

13、状，岩石的棱角仍很明显。松散堆积层极易形成滑坡，如略阳电厂滑坡。 冲积层：又称淤积层，是由冲积物组成的沉积层。冲积层：河床、洪水淹没的平原或三角洲中的流水淤积所产生的沉积层。冲积平原：河流挟带的泥沙进入低地堆积而成的平原。主要特征是地势低平，起伏和缓，海拔大部分在200米以下，相对高度一般不超过50米，有的仅1020米；坡度一般在5以下，有的不到1或0.5。冲积扇：当山地河流至山麓出口进入开阔平坦地区，由于河床坡度变缓，流速减小，水流呈放射状向外流动，搬运能力减弱，携带碎屑物质堆积下来时，形成上窄下宽的扇形冲积堆，外形似扇，叫冲积扇。（见彩图6）坡积层：当雨水和融雪水等洗刷山坡时，将山上的石屑

14、顺着斜坡搬运到较平缓的山坡或者山麓处，逐渐堆积成坡积层。坡积层是由自然界搬运作用而产生的外来堆积层，并不是原岩风化而成。其成份多为强风化、氧化过的转石。坡积层特点：1坡积层的厚度一般是中下部较厚，向山坡上部逐渐变薄以至尖灭。坡积层物质未经长途搬运，碎屑棱角明显，分选性不好，天然孔隙率比较高。坡积层物质经过了一定距离的搬运，由于间歇性的堆积，可能有一些不太明显的倾斜层理。坡积层的矿物成分与下伏基岩没有直接联系。（见彩图7） 地层接触关系：、中石炭纪（C2）与下石炭纪（C1）在吴家营呈断层接触。 、下石炭纪（C1）与下古生界变质岩系（PZ1）在吴家营呈角度不整合接触。左侧为软质岩层（千枚岩、板岩）

15、呈竖直倾斜，而右侧的石灰岩为吴家营断层的北翼，倾向向北，左右两侧岩层呈不整合接触状态。、下古生界变质岩系（PZ1）与下石炭纪（C1）在略阳城南呈断层接触、下石炭纪（C1）与下古生界变质岩系（PZ1）在灵岩寺南呈角度不整合接触。左侧是由变质砾岩构成，其岩石倾角竖直，而右侧则是大向斜的左侧，向北倾斜。三地质构造在大构造上本区属于秦岭加里东复背斜褶皱带。出露的主要构造有略阳大背斜及处于不同部位的高角度断裂构造。构造线方向呈东西向延伸。地质构造分为水平构造、倾斜构造、褶皱构造、断裂构造、垂直构造、不整合构造。分析构造首先分析岩层的产状，产状包含三要素：走向：岩层层面与水平面的交线叫做走向线，岩层走向

16、表示岩层在空间的延伸方向。倾向：垂直走向顺倾向斜面向下引出一条直线该直线在水平面上的投影所指的方位角，表示岩层在空间的倾斜方向。倾角：岩层层面和水平面所夹的锐角，反应与水平面的夹角，表示岩层在空间倾斜角度的大小。1、用地质罗盘测岩层走向、倾向、倾角的方法：1.岩层走向的测定测量时将罗盘长边与层面紧贴，然后转动罗盘，使底盘水准器的水泡居中，读出指针所指刻度即为岩层之走向。2.岩层倾向的测定测量时，将罗盘北端或接物觇板指向倾斜方向，罗盘南端紧靠着层面并转动罗盘，使底盘水准器水泡居中，读指北针所指刻度即为岩层的倾向。3岩层倾角的测定测量时将罗盘直立，并以长边靠着岩层的真倾斜线，沿着层面左右移动罗盘，

17、并用中指搬动罗盘底部之活动扳手，使测斜水准器水泡居中，读出悬锥中尖所指最大读数，即为岩层之倾角。（见彩图8）2、褶皱定义：组成地壳的岩层，受构造应力的强烈作用，使岩层形成一系列波状弯曲而未丧失其连续性的构造，称为褶皱构造。（见彩图9、10） 褶皱要素：核部：最内部岩层所包裹部分；翼部：两翼，工程性较好；转折端：链接两翼部分；枢纽：最大拉伸点连线；轴面：各枢纽线形成；轴线：轴面与水平面的交线（走向线） 按横剖面形态分为：直立褶曲：轴面直立，两翼岩层倾向相反，倾角大致相等。 倾斜褶曲：轴面倾斜，两翼岩层倾向相反，倾角不相等。 倒转褶曲：轴面倾斜，两翼岩层倾向相同，其中一翼为倒转岩层。 平卧褶曲：轴

18、面近水平，两翼岩层近水平，其中一翼为倒转岩层。（见彩图11、12）水平褶皱：枢纽近水平，呈直线状延伸较远，两翼岩层界行。 按纵剖面形态分为：倾伏褶皱：枢纽向一端倾斜，另一端昂起，两翼岩层界线不平行，在倾伏端交汇成封闭弯曲线。 褶皱的野外观察方法：（1）穿越法：沿着选定的调查路线，垂直岩层走向进行观察。这样便于了解岩层的产状、层序及新老关系。进一步可判断出褶皱的形态类型。（2）追索法就是平行岩层走向方向进行观察，以便查明褶皱延伸的方向，极其构造的变化情况。 略阳地区的主要构架为略阳大背斜，轴向东西，核部地层是下古生界千枚岩及绿色石英片岩，两翼地层均为下石炭纪略阳灰岩。由于褶皱强烈，翼部有发育有一

19、些更小型的背斜和向斜，如灵岩寺向斜等。 灵岩寺向斜位于灵岩寺稍北，轴向呈东西，北翼产状sw205度灵岩寺南背斜位于灵岩寺南，嘉陵江右岸，由于江水侧蚀，使得沿与背斜轴垂直方向呈现出明显的断面，十分便于观察。3、断层岩石受力断裂后，两侧岩块沿断裂面发生了显著位移的断裂构造，成为断层。其规模大小不一，从几米到几千公里不等，相对位移从几厘米到几十公里。1）吴家营正断层：位于略阳城北高家峡口处，断层走向NE85o，倾向NE355o，倾角70o。断层南面一侧为下盘，地层为下石炭系略阳灰岩；北侧为上盘，出露中石炭系千枚岩。从略阳电厂顺着八渡河逆流而上，途中八渡河突然转折，此处即为吴家营正断层，说明断层影响河

20、流流向，而河流突然转弯是野外识别断层的一个标志。（见彩图13）2）略阳大断层位于略阳城南嘉陵江与八渡河汇流处，断层走向与吴家营正断层平行，倾向NW350o，倾角75o。出露下古生界变质岩系的一侧为上盘，出露峡石炭系略阳灰岩的一侧为下盘。上盘下古生界千枚岩超复在下石炭系略阳灰岩之上，故为逆断层。由于在较大的构造应力，使得断层破碎带比较大，延伸距离长，透水性强，对工程的影响极为不利，宝成线沿几乎与断层线垂直的方向通过，最大限度减小不利构造对线路的影响，并且在线路上方的山坡上按需要采取了不同防护措施，断层旁边的钢厂自备铁路桥亦沿垂直破碎带方向穿过，考虑到河流的流向对桥墩的作用以及对岸岩体的工程性质对

21、隧道的限制，该桥与河流斜交穿过。（见彩图14） 野外识别：（1）在断层处易形成断层崖、断层三角面地形；（2）直线山坡突然变凹，凹陷的地方有可能是断层；（3）地表流水的突然转向可能也与断层有关；（4）河谷两边不对称，可能形成断层谷；（5）泉水成串珠状出露，沿线状出露，肯定有断层；（6）地层的缺失或重复，岩脉被错断，岩层走向突然中断，与不同性质的岩层突然接触，则断层存在可能性很大。4、裂隙 裂隙普遍存在于岩体或岩层中，以构造应力作用形成的构造裂隙为主。剪裂隙：岩体受剪应力作用形成的破裂截面称剪裂隙，切面一般形成X形，又称X裂隙。常与褶皱、断层伴生。裂隙产状稳定，沿走向和倾向延伸较远，常成对呈X形出

22、现，一般发育较密，裂隙间距较小，特别是在软弱薄层岩石中常密集成带，剪裂隙相互切割岩石成破碎体，破坏岩体的完整性，所以剪裂隙面常常是易于滑动的软弱面。（见彩图15）张裂隙：岩层受张应力受张应力作用形成的截面称为张裂隙。在褶皱岩层中，多在褶曲顶部产生与褶皱轴走向一致的张裂隙。产状不稳定，延伸不远，裂隙面弯曲且粗糙，张裂隙两壁间的裂缝较宽，呈开口或楔形，并常被岩脉填充；张裂隙一般发育较稀，很少成密集带，往往是雨水渗漏的良好通道。（见彩图16）四不良地质现象、地质灾害1、崩塌崩塌是在陡峻的斜坡上，巨大岩块在重力作用下突然而猛烈地向下倾倒、翻滚、崩落的现象，称为崩塌。崩塌经常发生在山区的陡峭山坡上，有时

23、也发生在高陡的路堑边坡上。由于公路铁路一般都修建在山坡坡脚，所以崩塌是在山区工程建设中最常见的地质灾害。它来势猛，可摧毁路基和桥梁，堵塞隧道洞门，击毁行车，对公路交通造成直接危害。有时崩塌堆积物可堵塞河道，引起壅水或产生局部冲刷，导致路基水毁。 种类: 山崩：规模巨大的称为山崩；碎落：斜坡表面由于岩石的风化强烈，产生岩屑顺坡滚落的现象； 落石：悬崖陡坡上个别较大岩块的崩落。 崩塌的条件：1）地形条件:斜坡高陡，规模较大的崩塌，高度一般在30米以上，坡度大于45度，外形一般是上缓下陡的凸坡和凸凹不平的陡坡； 2）岩性条件：坚硬的岩石（容易形成高而陡的斜坡）例如：花岗岩、石英岩、石灰岩、玄武岩、石

24、英片岩等，脆性大，应力作用下容易破裂，出现很多裂隙，产生很多岩块，为崩塌提供物质条件；软硬相间的岩石因风化差异，容易形成凹凸不平的斜坡，易崩塌；（见彩图17） 3）构造条件：岩性不同的岩层以各种不同的构造和产状组合而成，常为各种构造面所切割。从而消弱岩体内部的联结。（见彩图18） 4）其他自然因素：强烈风化；冻融循环；植物根系的楔入；人为不合理的工程活动。（见彩图19） 崩塌的防治1）清除坡面危石；2）坡面加固：坡面喷浆、抹面、砌石铺盖；3）灌浆、勾缝、镶嵌、锚拴；4）危岩支顶：混凝土作支垛、护壁、支柱、支墩等；5）拦截防御：落石平台、落石网、拦石堤；6）调整水流：7）修筑截水沟、堵塞裂隙、排

25、水沟渠；8）防护设施：明洞、棚洞、悬臂式棚洞。（见彩图20-23和下图）2、滑坡滑坡体上大量土体和岩体在重力作用下，沿一定的滑动面（或带）整体向下滑动的现象，称为滑坡。 滑坡的形成条件：滑坡的发生是坡体岩土体平衡条件遭到破坏的结果。其发生需同时具备以下条件：滑动面基本贯通；下滑力（力矩）大于抗滑力（力矩）。 滑坡的形态要素：（见彩图24） 滑动面滑坡体沿其下滑的面。滑坡体沿滑动面向下滑动的那部分岩土体。影响滑坡发生发展的因素包括：岩性条件：结构松软，抗剪强度和抗风化能力较低，在水的作用下其性质易发生变化的岩、土体，如松散覆盖层、黄土、红粘土、页岩、泥岩、煤系地层、凝灰岩、片岩、板岩、千枚岩等及

26、软硬相间的岩层所构成的坡体易发生滑坡。构造条件：斜坡岩、土体、特别是岩体只有被各种构造面切割分离成不连续状态时，才可能具备向下滑动的条件。同时，构造面又为降雨等进入斜坡提供了通道。故各种节理、裂隙、层理面、岩性界面、断层发育的斜坡，特别是当平行和垂直坡体的陡倾构造面及顺坡缓倾的构造面发育时，最易发生滑坡。水文地质条件：地下水活动在滑坡形成中起着重要的作用。它的作用主要表现在：软化岩、土，降低岩、土体强度；产生动水压力和孔隙水压力，潜蚀岩、土；增大岩、土容重；对透水岩石产生浮托力等。尤其是对滑坡（带）的软化作用和降低强度作用最突出。地表水既可冲刷坡脚和坡面，又可下渗成地下水。内外营力和人为作用的

27、影响：地震；降雨和融雪；地表水的冲刷浸泡，河流等地表水体对斜坡坡脚的不断冲刷；不合理的人类活动，如开挖坡脚、坡体堆载、爆破、水库蓄（泄）水、矿山开采等都可引发滑坡。此外，还有如海啸、风暴潮、冻融等许多作用也可引发滑坡。 滑坡的分类：1）大小：特大型滑坡：体积1000 万方；大型滑坡：体积1000-100万方；中型滑坡：体积100-10万方；小型滑坡：体积50m) 滑坡的野外识别1、地形地物标志：如双沟同源，醉林等2、地层构造：层位不连续，出现某一地层、岩层层位重叠或层位标高有升降变化；岩层产状双沟同源 发生明显变化，构造不连续等。 滑坡的防治防治原则：“绕治合理，科学有据；以防为主，一次根治；

28、统筹规划，综合整治；科学施工，主次有序；护脚强腰封顶，治坡先要治水。” 整治大型滑坡，技术复杂，工程量大，时间较长，因此勘测阶段对于可以绕避且属经济合理的首选绕避方案；中小型滑坡连续地段，一般可不绕避，但注意调整路线平面位置，减小工程量；路线通过滑坡地区，要慎重对待，详细占有资料。整治滑坡，应做好临时排水工程，再针对滑坡形成的主要因素，采取措施。（见彩图26）1、排水：地表排水：整平夯实、填缝、灌浆勾缝等；为了防治滑坡下部水流的冲刷，设置护坡、护堤、石笼防护；设置截水沟、树枝状排水沟系统。地下排水：渗沟、盲沟、排水平孔、隧道等。（见彩图25）2、力学平衡的方法：滑坡体上方：刷方减重、填土反压。

29、滑坡体下方：抗滑片石垛、挡墙、抗滑桩等。坡体锚固：锚索、锚杆等。3、改善滑动面上的土石性质，培烧、电渗排水（粘土）。压浆及化学加固-加入水玻璃（硅酸钠），这种方法应用较少。 略阳地区五个较大的滑坡：1将军涧滑坡：位于嘉陵江上游，发生在略阳断层的上盘，属于堆积层滑坡、牵引式滑坡；2鲁光坪滑坡：类型：坡积层滑坡、牵引式滑坡 3阁老岭滑坡：堆积层滑坡、牵引式滑坡（见彩图27）4略阳电厂滑坡：堆积层滑坡，山体由千枚岩构成，山坡有松散堆积物，坡下被切割，顶部失去支撑而导致滑坡，滑坡体厚度平均6m厚，体积25万方，第一次滑动78年元月，当时采用了刷方减重、修排水沟、修抗滑挡墙，由于挡墙修筑太慢，基坑储水，

30、79年2月15日，再次滑坡，挡墙搓断推移17m，于是在滑坡下部修筑11个抗滑桩，平均桩长8m，修筑挡墙、截水沟、排水沟；80年6月5日上半部分再次滑坡，9月份再次整治，清除3万方滑坡体，并且对滑坡体进行加固。经过多次整治，目前基本处于稳定。但电厂不能再扩建，电厂在选址时未对产区内的工程地质条件进行详细的勘探和勘察，说明选址对工程维护有重要意义。（见彩图29）5云峻山滑坡：堆积层滑坡、牵引式滑坡，由于下部基岩遭到破坏而产生。该滑坡的含土立方大，水量丰富。设置了多级截水沟对其进行治理，同时也采用了渗井、渗沟和盲沟等设施来排除地下水的危害。（见彩图28） 滑坡和崩塌的区别1）.滑坡沿固定的面或带运动

31、而崩塌一般不会； 2).滑坡有较长的变形期，而崩塌具突发性； 3).滑坡以剪切破坏为主，而崩塌以张裂破坏为主； 4).滑坡以水平位移为主，而崩塌以垂直运动为主； 5).滑坡体具结构性，而崩塌体破碎零乱不具有结构；6).滑坡体一般很少完全脱离母体，而崩塌物一般都完全脱离母体； 泥石流泥石流是指在山区或者其他沟谷深壑，地形险峻的地区，因为暴雨暴雪或其他自然灾害引发的山体滑坡并携带有大量泥沙以及石块的特殊洪流。其特点是：暴发突然、历时短暂、来势猛、破坏力强（冲击、磨损、冲刷、淤埋）、冲淤变幅大、有时还表现有阵流性。其发育特点是：具有区域性和周期性。 典型泥石流的流域可分为: 1形成区：位于流域上游

32、包括水动力 区和固体物质供给区，多为高山环抱的山间小盆地2流通区：流域的中下游地区，多为峡谷形，沿冲沟流动3堆积区：沟谷的出口处，地形较为开阔平坦 形成条件： 地质条件：岩性较软，风化强烈，地质构造复杂，褶皱、断层发育，新构造运动强烈，地震频繁的地区 地形条件：山高谷深，地形陡峻，沟床纵坡大。完整的泥石流1 形成区2 流通区3堆积区 流域，上游三面环山，一面漏斗状圈谷 水文气象条件：水是泥石流的组成部分之一，也是泥石流活动的基本动力和触发条件。 人类的活动：植被。综上，形成泥石流有三个基本条件：流域有丰富的固体物质补给泥石流；有陡峭的地形和较大的沟床纵坡；流域中上游有强大的暴雨或冰雪强烈消融

33、等形成的充沛水源。 泥石流的分类 固体物质组成分类1泥流：所含固体物质以粘土、粉土为主（约占80%90%），仅有少量岩屑碎石，粘度大，呈不同稠度的泥浆状。（见彩图30）2泥石流：固体物质由粘土、粉土及石块、砂砾所组成。（见彩图31）3水石流：固体物质主要是一些坚硬的石块、漂砾、岩屑及砂等，粉土和粘土含量很少。（见彩图32） 泥石流的流体性质分类1黏性泥石流（结构性泥石流），固体物质（40-80） 2稀性泥石流（紊流型泥石流），固体物质小于40%。 泥石流流域的形态特征分类1标准型泥石流：具有明显的形成、流通、沉积三个区段。 2河谷型泥石流：流域呈狭长形，形成区分散在河谷的中、上游。固体物质补给

34、远离堆积区。3山坡型泥石流：沟小流短，沟坡与山坡基本一致，没有明显的流通区，形成区直接与堆积区相连。 泥石流的防治1水土保持：包括封山育林、植树造林、平整山坡、修筑梯田；修筑排水系统及支挡工程等措施。 2跨越：桥梁、涵洞、过水路面 3排导：排导沟、急流槽、导流堤 4滞流与拦截：一系列的低矮拦挡坝 岩溶位于略阳城南灵岩寺一带，由下石炭系略阳灰岩经地下水溶蚀而成。主要为溶洞。（见彩图33）岩溶作用：指地表水和地下水对地表及地下可溶性岩体所进行的以化学溶解作用为主，机械侵蚀作用为辅的溶蚀作用、侵蚀溶蚀作用以及与之相伴生的堆积作用的总称。岩溶现象：在岩溶作用地区所产生的特殊地质、地貌和水文特征，概称为

35、岩溶现象。岩溶的形态：漏斗、溶蚀洼地、坡立谷和溶蚀平原、落水洞和竖井、溶洞、暗河与天生桥、土洞 岩溶发育的条件1岩石的可溶性：取决于岩石的岩性成分和结构。2岩石的透水性：取决于它的原生孔隙和构造裂隙的发育程度。 3水的溶蚀性：取决于水溶液的成分，主要决定于水中侵蚀性CO2的含量。格栅坝 谷坊群 4水的流动性: 始终处于欠饱和状态而具有溶解性.可见:岩溶的形成是由于水对岩体溶蚀的结果。因而其形成条件是：一是.必须有可溶于水而且是透水的岩石；二是.水在其中是流动的且具有侵蚀力的。岩溶与工程建设有密切关系。在岩溶地区修建隧道，一旦揭穿高压岩溶管道水时，就会造成大量突水，有时挟有泥沙喷射，给施工带来很

36、大困难，甚至淹没坑道，造成机毁人亡的事故。在地下洞室施工时，遇到巨大溶洞，洞中高填方河桥跨施工困难，造价昂贵，有时不得不另辟新道，延误工期。在岩溶地区修公路的问题：由于地下岩溶水活动，导致地基冒水等；由于地下洞穴顶板的坍塌，引起路基及附属结构下沉；如何正确利用天生桥以跨越地表河流利用暗河、溶洞以扩建隧道等岩溶形态的改造利用问题。岩溶的工程处理有疏导、跨越、加固、堵塞、钻孔充气、恢复水位等。 在岩溶地区修公路，应深刻了解岩溶发育的程度及岩溶形态的空间分布规律，以便充分利用某些可以利用的岩溶形态，避让或防止岩溶病害对路线布局和路基稳定造成的不良影响。五地貌与构造、岩性的关系地貌与构造的关系由地球内

37、力作用直接造就的和受地质体与地质构造控制的地貌。从宏观上看，所有大地貌单元，如大陆和海洋、山地和平原、高原和盆地，均为地壳变动直接造成。但完全不受外力作用影响的地貌，如现代火山锥和新断层崖是罕见的，绝大多数构造地貌都经受了外力作用的雕琢。故不论从构造解释地貌，或从地貌分析构造，都必须考虑外力作用的影响。构造地貌分为3个等级：第一级是大陆和洋盆；第二级是山地和平原、高原和盆地；第三级是方山、单面山、背斜脊、断裂谷等小地貌单元。第一级和第二级属大地构造地貌，其基本轮廓直接由地球内力作用造就；第三级是地质构造地貌，或称狭义的构造地貌，除由现代构造运动直接形成的地貌（如断层崖、火山锥、构造穹窿和凹地）

38、外，多数是地质体和构造的软弱部分受外营力雕琢的结果。如水平岩层地区的构造阶梯，倾斜岩层被侵蚀而成的单面山和猪脊背，褶曲构造区的背斜谷和向斜山，以及断层线崖、断块山地和断陷盆地等。地质构造对地貌的影响，明显见于山区及剥蚀地区，各种构造破碎的地方往往是外力作用表现最强烈的地方。如略阳城处在一个大背斜谷上，称为略阳大背斜，该构造原来是背斜，由于顶部裂隙发育，岩层破裂，容易受到剥蚀，再加上河流的侵蚀作用和搬运作用逐渐形成背斜谷。略阳城南为略阳大向斜，本为向斜，成谷，但由于岩层完整不易侵蚀，不断堆积形成向斜山。 地貌与岩性的关系地貌的形成和发展有很大一部分受岩性的影响，岩性决定了外力作用的强度，影响外力

39、作用改造地表形态的能力。不同的岩石，其抵抗风化和剥蚀的能力不同，从而决定了不同的地貌。影响岩石的抵抗风化和剥蚀能力的主要因素是由岩石的成分、结构和构造等决定的坚硬程度。略阳城北的凤凰山、象山和狮子山低而缓，城南的南山、云峻山高而陡，就是岩性不同造成的，凤凰山、象山和狮子山大多为千枚岩构成，易风化剥蚀，易受流水侵蚀，经过不断的侵蚀，使山变的平缓。而南山和云峻山主要由石灰岩构成，裂隙不发育，坚硬程度很高，不易风化和侵蚀，故而在内力作用下高而陡。六河流的地质作用河流普遍分布于不同的自然地理带，是改造自然地主要营力之一。有河流作用形成的谷地称为河谷。 河流的侵蚀、搬运和沉积过程在整条河流上同时进行，相

40、互影响，进行的强度并不相同，常以某一种为主。 侵蚀作用：河水在流动的过程中不断加深和拓宽河床的作用称为河流的侵蚀作用。可分为下蚀和侧蚀。下蚀作用：流水对河底岩石的侵蚀（磨、冲刷、溶）使河床逐渐下切和加深的作用。河水夹带固体物质对河床的机械破坏，是使河流下蚀的主要因素。很明显，河水的流速与流量大时，则下蚀作用能量大，如果组成河床的岩石坚硬且无构造破坏现象，则会抑制河流下切速度，反之则加快。嘉陵江在略阳段属于上游，河面狭窄，河岸陡峭，河谷的横断面呈现V字型。水流注入嘉陵江后流速比较高，加上河流流经区周围多数是比较坚固的石灰岩，而且该地区地壳属于上升阶段，因此，嘉陵江在略阳的下蚀作用比较明显，河流对

41、周围岩石多属于机械侵蚀。河谷要素图 侧蚀作用：河水对河床两岸的岩石进行侵蚀，使河谷加宽或使河道左右迁移的作用。河水在运动过程中横向环流的作用，是促使河流产生侧蚀的经常性因素。在天然河道上能形成横向环流的地方很多，但在河湾部分最为显著。当河水进入河湾以后，由于离心力的作用，表层水流以很大的流速冲向凹岸，产生强烈的冲刷，使凹岸岸壁不断坍塌后退，并将冲刷下来的碎屑物质由底层水流带向凸岸堆积下来由于横向环流的作用，使凹岸不断受到冲刷，凸岸不断发生堆积，结果使河湾的曲率增大，并受纵向流的影响，使河湾逐渐向下游移动，因而导致河床发生平面摆动。这样整个河床被河水的侧蚀作用逐渐地拓宽。 河水通过侵蚀、搬运和堆

42、积作用形成河床，并使河床的形态不断发生变化，河床的形态反过来又影响着河水的流速场，从而促使河床发生新的变化，两者相互变化，相互影响。略阳地处山区，公路常沿河道分布，由于河流的水位变化及侧蚀，常使路基发生水毁，特别是凹岸地段最为显著。对此需提高沿河路基坡脚抗冲刷能力。如对坡脚进行防护，建设浆砌片石护坡或沿河挡土墙，以保证边坡的稳定性。 搬运作用河流在流动过程中夹带沿途冲刷下来的物质（主要来自谷坡洗刷、崩落、滑塌下来的产物和重构内洪流冲刷出来的产物，其次是河流侵蚀河床的产物）离开原地的移动作用，称为搬运作用。其搬运方式有可分为物理搬运和化学搬运两大类。物理搬运的主要物质是泥沙石块，化学搬运的物质则

43、是可溶性的盐类和胶体物质。嘉陵江的河床纵坡陡、流速大、侵蚀能力较强，有较强的搬运作用，而沉积作用较弱，河床冲击层较薄，多以较大的卵石和粗沙为主，八渡河河床纵坡较平缓、流速小、沉积作用明显。 河流阶地河流阶地：河谷内河流侵蚀或沉积作用形成的阶梯状地形称阶地或台地。河流阶地为公路建设提供了有利条件。七收获与体会收获：通过这四天的实_，我对岩石种类、地质构造等有了更深刻的认识，对不同的地质条件有了新的了解。我又了解了防治一些不良地质现象的实用措施，如滑坡、崩塌、泥石流的防治。了解和初步掌握了断层、褶皱的野外识别方法，掌握了地质罗盘的使用方法。 体会：此次实_认识到工程地质学_的重要性，虽然现在设计和

44、地质勘察是分开做的，但随着我国科技的发展，对全能人才的需要会逐渐增多，不能简单地把路桥工程分为两部分，要想修好路，就必须对沿线的工程地质条件有一个清晰的认识和正确的判断，不然地质条件会严重影响设计后的施工，造成很多麻烦，在决定路线之前，必须综合考虑经济和地质影响，认识设计规划好路线的重要性，比如金洞隧道的失败选址，就是由于在设计前没有认真勘查的结果，造成了资金浪费图1略阳地理位置图2 千枚岩 图3阳起石图4薄层石灰岩图5变质砾岩图6由冲积层形成的河漫滩图8地质罗盘图7坡积层图9褶皱示意图图10三种褶曲构造图12平卧褶曲图11平卧褶曲与其他岩层的角度不整合这个自己找图13吴家营断层图14略阳大断

45、层图15剪裂隙图17软硬相间的崩塌图16张裂隙图18层理节理组合崩塌图19其他自然因素的崩塌图20崩塌的防治措施图21支柱图22拦石网图23支墙 图24滑坡组成示意图图26滑坡的防治图27阁老岭滑坡图29略阳电厂图31泥石形图25排水沟和盲沟图28将军涧、电厂、鲁光坪、云峻山滑坡图30泥流形图32水石形图34河流侧蚀示意图图33溶洞图34河流护坦防侧蚀路基图35河流搬运第2篇：略阳地区工程地质实_报告略阳地区工程地质实_报告一、自然地理概况、自然地理位置及交通状况略阳县位于陕西西南部。东南与本省勉县、宁强县接壤，东北毗邻甘肃省两当县，西邻甘肃省康县、成县，背靠甘肃徽县。县内东西长75km南北宽

46、54km。总面积2831km，交通发达。1956年宝成铁路通车，横贯县境。309省道、勉略公路、略康公路、目前正在修建的十天高速公路形成县内交通主骨架。 、地形、地貌略阳地处南秦岭摩天岭构造山地。地形起伏大、山高、沟深、坡陡，最高峰海拔高程2405m，最低海拔高程587m，平均海拔高程1148m，相对高程（差）1838m。县城海拔高程660m，平均相对海拔400-600m，绝大多数山坡坡度大于30。地貌类型主要为构造侵蚀中低山，次为河谷地貌类型。地势西北高、东南低，由西北向东南倾斜，构成三个中山区、三个低山区。 、气象水文1、气象：略阳地处内陆腹地，受大陆性气候、海洋性气候的影响。四季分明，属

47、大陆过渡性气候。县城北部属暖温带湿润气候区，南部属北亚热带湿润气候区。气候的垂直分带较显著，有“高一丈，不一样”的气候特点。多年平均气温13.2，最冷月月平均气温1.8，最热月月平均气温23.7。历年极端最低气温-11.2，极端最高气温37.7。地温的变化与气温基本一致，多年平均地温2.6，最冷月月平均地温为0.4，最热月月平均地温为29.9，多年最大冻土深度为11cm。多年平均降水量860mm，年季变化较大，最多年年降水量为1353.3mm（1981年），最少年年降水量仅为597.9mm（1965年）。四季将水不均，春季为196.9mm，占全年降水量的19.8%，夏季为450.3mm，占全年

48、降水量的52.4%，秋季为223.1mm，占全年降水量的25.8%，冬季为17.1mm，占全年降水量的2%。暴雨多集中在7、8月份，占暴雨总数的68%。略阳的入汛期一般为5月25日，最早为1959年3月27日，最晚为1955年7月30日。每年9月5日汛期结束，个别年份为10月10日。略阳全年盛行偏东风，频率为18%，其次为偏西风频率为16%，十分钟最大平均风速为20.7m/s，最大瞬时风速40m/s。2、水文：略阳属长江流域嘉陵江水系和汉江水系，以煎茶岭为界，以东为汉江水系，以西为嘉陵江水系，实_区为嘉陵江水系。嘉陵江在县境内的流程长度为86.75km。汇水面积为.6km2，干流平均比降为1.35，实测流量最大为8130m3/s（1981年8月），洪水位高664.96m，最小径流量11.5m3/s，年径流总量
