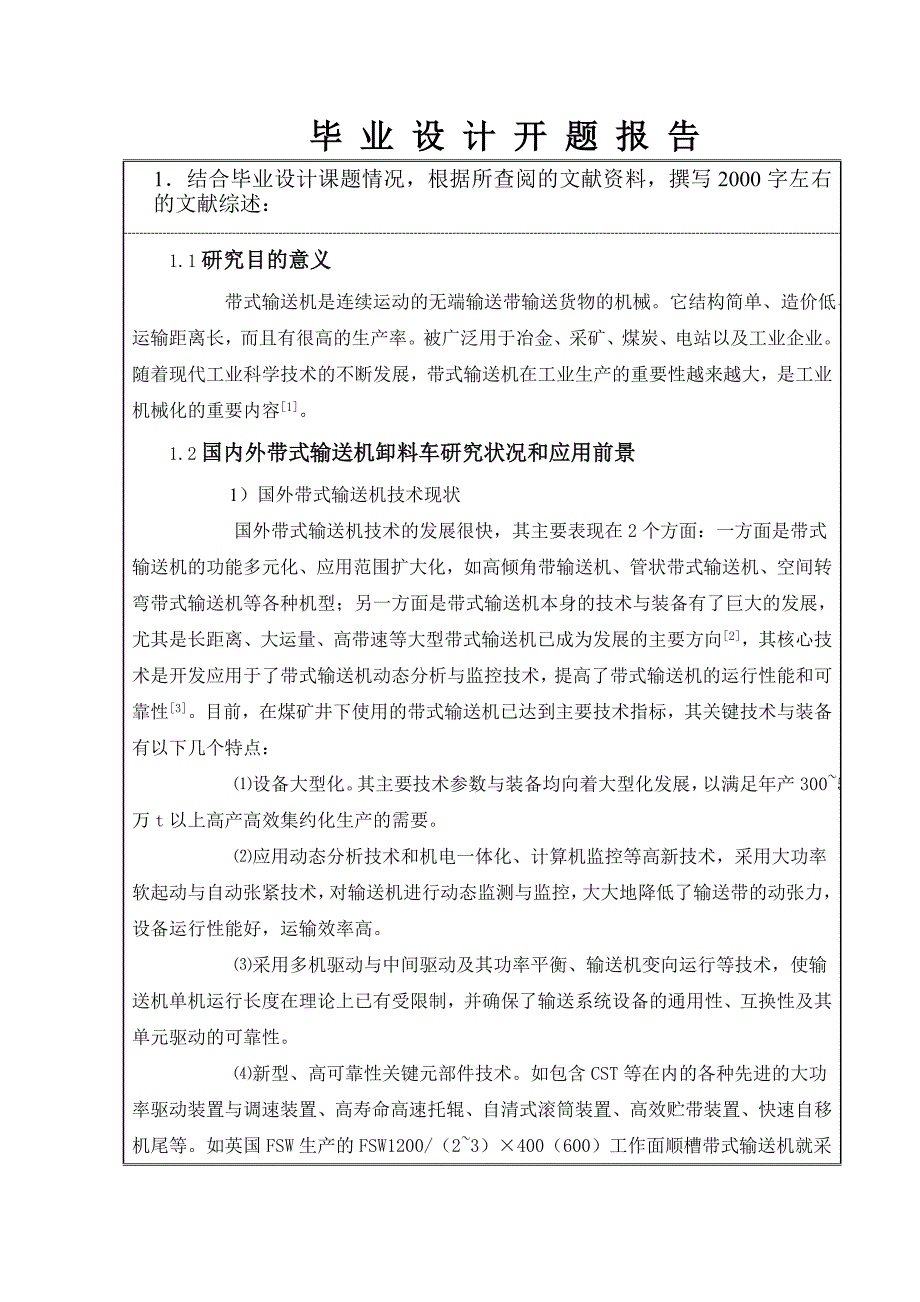

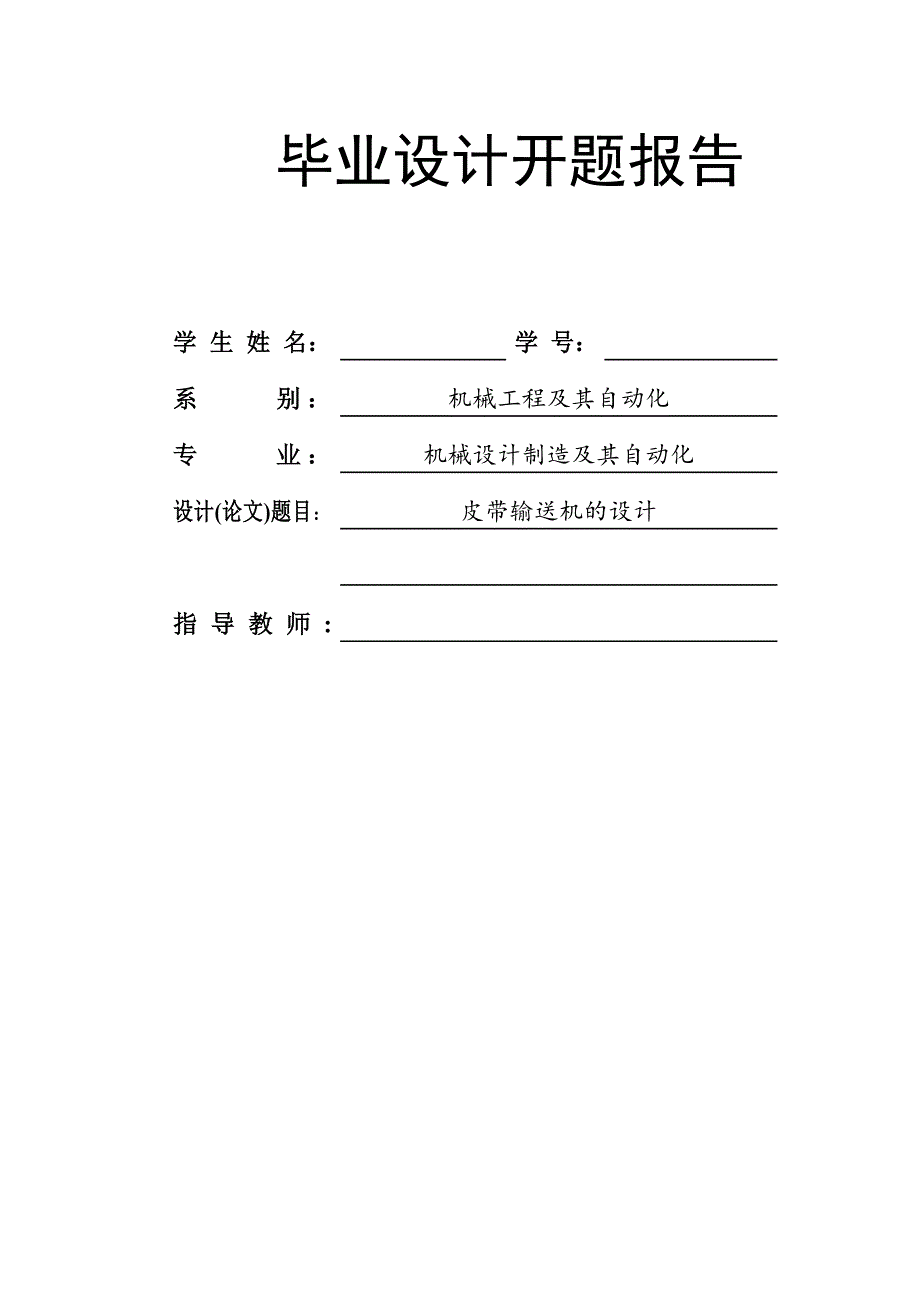

1、 毕业设计开题报告学 生 姓 名:学 号:系 别:机械工程及其自动化专 业:机械设计制造及其自动化设计(论文)题目:皮带输送机的设计指导教师:毕 业 设 计 开 题 报 告1结合毕业设计课题情况,根据所查阅的文献资料,撰写2000字左右的文献综述:1.1研究目的意义 带式输送机是连续运动的无端输送带输送货物的机械。它结构简单、造价低、运输距离长,而且有很高的生产率。被广泛用于冶金、采矿、煤炭、电站以及工业企业。随着现代工业科学技术的不断发展,带式输送机在工业生产的重要性越来越大,是工业机械化的重要内容1。1.2国内外带式输送机卸料车研究状况和应用前景 1)国外带式输送机技术现状 国外带式输送机
2、技术的发展很快,其主要表现在2个方面:一方面是带式输送机的功能多元化、应用范围扩大化,如高倾角带输送机、管状带式输送机、空间转弯带式输送机等各种机型;另一方面是带式输送机本身的技术与装备有了巨大的发展,尤其是长距离、大运量、高带速等大型带式输送机已成为发展的主要方向2,其核心技术是开发应用于了带式输送机动态分析与监控技术,提高了带式输送机的运行性能和可靠性3。目前,在煤矿井下使用的带式输送机已达到主要技术指标,其关键技术与装备有以下几个特点: 设备大型化。其主要技术参数与装备均向着大型化发展,以满足年产300500万t以上高产高效集约化生产的需要。 应用动态分析技术和机电一体化、计算机监控等高

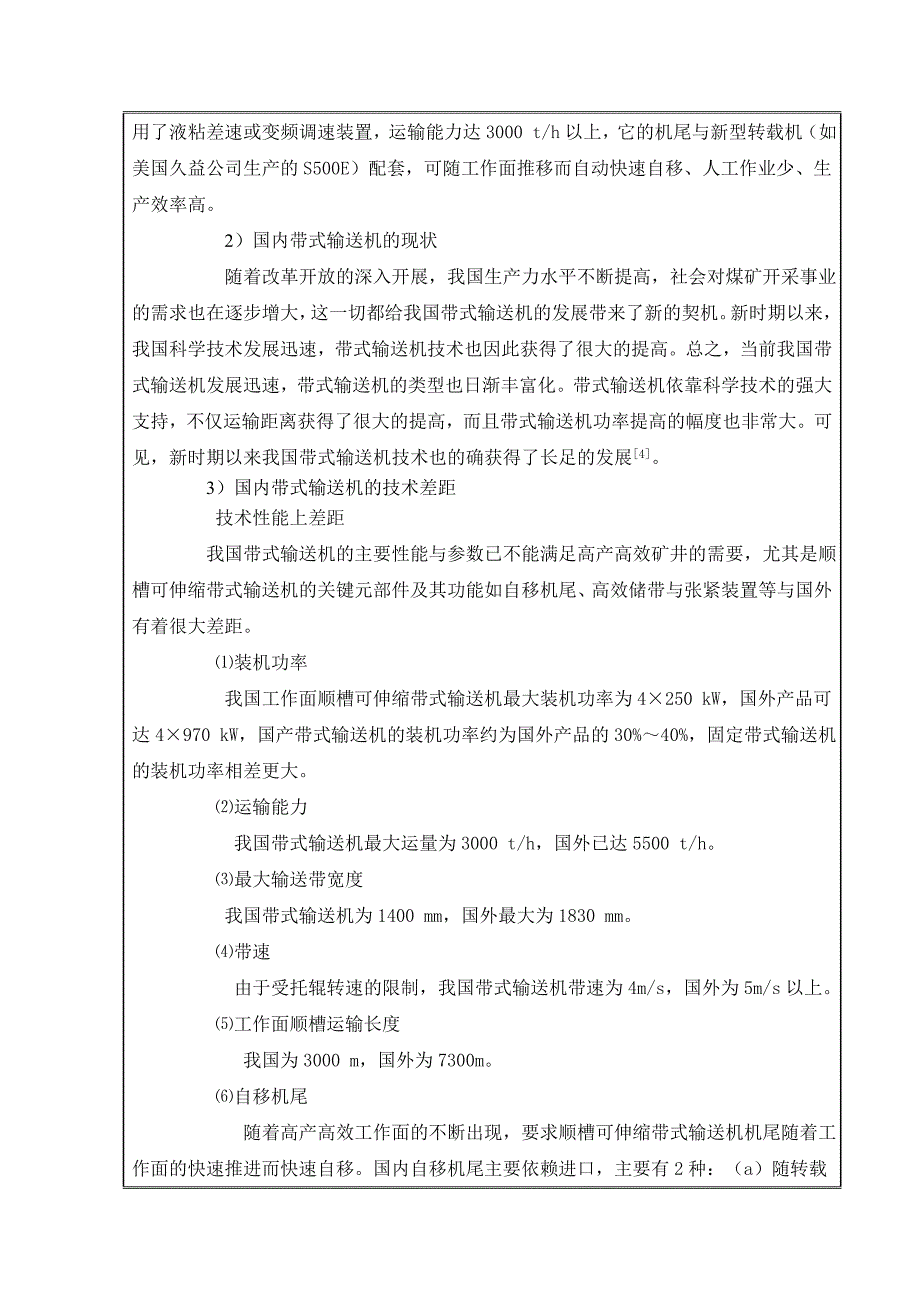

3、新技术,采用大功率软起动与自动张紧技术,对输送机进行动态监测与监控,大大地降低了输送带的动张力,设备运行性能好,运输效率高。 采用多机驱动与中间驱动及其功率平衡、输送机变向运行等技术,使输送机单机运行长度在理论上已有受限制,并确保了输送系统设备的通用性、互换性及其单元驱动的可靠性。 新型、高可靠性关键元部件技术。如包含CST等在内的各种先进的大功率驱动装置与调速装置、高寿命高速托辊、自清式滚筒装置、高效贮带装置、快速自移机尾等。如英国FSW生产的FSW1200/(23)400(600)工作面顺槽带式输送机就采用了液粘差速或变频调速装置,运输能力达3000 t/h以上,它的机尾与新型转载机(如美
4、国久益公司生产的S500E)配套,可随工作面推移而自动快速自移、人工作业少、生产效率高。 2)国内带式输送机的现状 随着改革开放的深入开展,我国生产力水平不断提高,社会对煤矿开采事业的需求也在逐步增大,这一切都给我国带式输送机的发展带来了新的契机。新时期以来,我国科学技术发展迅速,带式输送机技术也因此获得了很大的提高。总之,当前我国带式输送机发展迅速,带式输送机的类型也日渐丰富化。带式输送机依靠科学技术的强大支持,不仅运输距离获得了很大的提高,而且带式输送机功率提高的幅度也非常大。可见,新时期以来我国带式输送机技术也的确获得了长足的发展4。 3)国内带式输送机的技术差距 技术性能上差距 我国带
5、式输送机的主要性能与参数已不能满足高产高效矿井的需要,尤其是顺槽可伸缩带式输送机的关键元部件及其功能如自移机尾、高效储带与张紧装置等与国外有着很大差距。 装机功率 我国工作面顺槽可伸缩带式输送机最大装机功率为4250 kW,国外产品可达4970 kW,国产带式输送机的装机功率约为国外产品的30%40%,固定带式输送机的装机功率相差更大。 运输能力 我国带式输送机最大运量为3000 t/h,国外已达5500 t/h。 最大输送带宽度 我国带式输送机为1400 mm,国外最大为1830 mm。 带速 由于受托辊转速的限制,我国带式输送机带速为4m/s,国外为5m/s以上。 工作面顺槽运输长度 我国
6、为3000 m,国外为7300m。 自移机尾 随着高产高效工作面的不断出现,要求顺槽可伸缩带式输送机机尾随着工作面的快速推进而快速自移。国内自移机尾主要依赖进口,主要有2种:(a)随转载机一起移动的由英国LONGWALL公司生产的自移机尾装置。(b)德国DBT公司生产的自移机尾装置。前者只有一个推进油缸,后者则有2个推进油缸。LONGWALL公司生产的自称机尾用于在国内带宽1.2 m的输送机上,缺点是自移机尾输送带的跑偏量太小,纠偏能力弱,刚性差。德国生产的自移机尾在国内使用效果优于前者,水平、垂直2个方向均有调偏油缸,纠偏能力强。因此,前者还需完善,后者则需研制。但对自移机尾的要求是共同的,
7、既要满足输送机正常工作时防滑的要求,又要满足在输送机不停机的情况下实现快速自移。 高效储带与张紧装置 我国采用封闭式储带结构和绞车红紧为主,张紧小车易脱轨,输送带易跑偏,输送带伸缩时,托辊小车不自移,需人工推移,检修麻烦。国外采用结构先进的开放式储带装置和高精度的大扭矩、大行程自动张紧设备,托辊小车能自动随输送带伸缩到位。输送带容易跑偏,不会出现脱轨现象。 输送机品种 机型品种少,功能单一,使用范围受限,不能充分发挥其效能,如拓展运人、运料或双向运输等功能,做到一机多用;另外,我国煤矿的地质条件差异很大,在运输系统的布置上经常会出现一些特殊要求,如弯曲、大倾角(+25)直至垂直提升等,应开发特
8、殊型专用机种带式输送机。 1.3带式输送机的发展状况 带式输送机现代的发展趋势是:输送量、运输距离和驱动装置的功率迅猛地增长。例如,国外露天矿己采用输送量达36000t/h以上、带宽3m以上、带速68m/s的带式输送机。出现了联结矿山与发电厂、矿山与港口之间的长距离带式输送机线,单机长度达810km,总长度超过100km。 随着带式输送机的功能和机型趋于多元化,应用范围也扩大化。如有高倾角带式输送机、管状带式输送机、空间转弯带式输送机等各种机型:同时带式输送机本身的技术与装备有了巨大的发展,尤其是长距离、大运量、高带速等大型输送机已成为其发展的主要方向。 未来我国带式输送机经努力将实现双向输送
9、功能,实现人与料的双向运输,从而在很大程度上提高带式输送机的运输功能,为煤矿开采单位创造出更多的经济效益。同时还要研制能够适用于当下复杂开采环境的带式输送机,提高带式输送机的运输功能,例如大倾角带式输送机就一非常典型的代表4。参考文献 1 宋晓琨.DTII(A)型带式输送机CAD系统的开发.硕士学位论文.山西.太原理工大学,2007 2 王龙江.国内外带式输送机的差距及未来发展趋势浅析.技术广场.2007,18 3 韩超云.皮带机输送机综合保护控制装置设计实例分析与研究.华东科技.2013,09 4 张战胜.带式输送机的现状与发展趋势.科技创新与应用.2013,27 5 李晓豁.机械工程测试技
10、术.东北大学出版社.沈阳.2005 6 黎佩琨.矿山机械运输及提升.中国矿院.冶金工业出版社出版 7 李炳文,王启广.矿山机械.中国矿业大学出版社,2007.1 8 罗浩.井下皮带运输机的常见故障及其防治措施.科技创新导报.2012(20):91-91 9 杜伟.大坡度皮带运输机运输系统技术改造的试验及研究分析.中小企业管理与科技旬刊.2012(1):307-308 10 王选泽.皮带运输机在煤矿使用中的故障及处理.中国高新技术企业.2013(20): 92-93 11 郝珉.皮带运输机常见问题分析与对策.中国科技博览.2015(36):305-305 12范大伟.煤矿皮带运输机的使用与研究.
11、内蒙古煤炭经济.2013(1):123-124 13张苏健.皮带输送机缓冲托辊的改进分析.山西焦煤科技.2016(1) 14潘文祥.试论皮带输送机驱动系统及发展趋势.轻工科技.2012(2) 15董杰,田斌.矿山运输系统的自动化控制山东工业技术.2015(18):129-129 16傅雷.浅析煤矿皮带输送机工会博览理论研究.2011(4):206-206 毕 业 设 计 开 题 报 告本课题要研究或解决的问题和拟采用的研究手段(途径):2.1带式输送机的组成及工作原理 带式输送机的基本组成及工作原理如图所示。输送带1绕经驱动(主动)滚筒2和机尾改向(换向)滚筒3形成一个无极的环形带。上、下输送
12、带由安装在机架6上转动的托辊4支撑。上股输送带运送货载称为工作段或重段,由槽形托辊支撑,以增加承载断面积,提高运输能力;下股输送带不装运货载称为回空段,常用平形托辊支撑。拉紧装置5的作用是为胶带的正常运转提供所需的张紧力。带式输送机工作原理图1-输送带;2-驱动滚筒;3一机尾改向滚筒;4-托辊;s一拉紧装置; s一固定机架2.2拟采用的研究手段(1)分析国内外皮带运输机的设计结构,对国内外皮带运输机的优缺点进行总结,类比,分析;(2) 皮带输送机已广泛应用于电力、冶金、化工、煤炭、矿山、港口和粮食等许多部门,本次应用场合主要为煤厂。皮带输送机的主动滚筒在电动机驱动下旋转,通过主动滚筒与输送带之
13、间的摩擦力带动输送带及输送带上的货载一同连续运行,当货载运到端部后,由于输送带的换向而卸载。利用专门的卸载装置也可以在中部任意位置卸载。皮带运输机主要由:传动装置,机尾和导回装置,中部机架,拉紧装置以及胶带六个主要部件组成。此次设计的皮带运输机主要用于煤厂中煤的装车使用,所以机构较小,移动较为方便,滚筒选择胶面传动滚筒,输送带初步选为帆布带这样的组合可使传动效率更高,驱动装置作为皮带输送机的动力传递机构。传动装置一般由电动机、联轴器、减速器及驱动滚筒组成。根据不同的使用条件和工作要求,皮带输送机的驱动方式,可分单电机驱动、多电机驱动、单滚筒驱动、双滚筒驱动和多滚筒驱动几种。由于此设计为小型皮带
14、输送机,采用水平输送,运输距离短,所以选用Y系列电机+联轴器+减速器的传动型式,单电机单滚筒驱动。托辊托辊分为承载托辊(槽型托辊)和回程托辊(平行托辊)两类。承载托辊初选DTGP1103,回程托辊初选DTGP1211,缓冲托辊选择DTGH1103。上托辊间距选择1m,下托辊间距选择2m。上托辊槽角35,下托辊槽角0。由于本次设计为小型输送机,机长较短,功率较小,故可选用螺旋拉紧装置;输送物料为散状物料,堆积密度为5002500kg/m;适用环境温度为-2040;输送机年工作时间为取4500-5500小时。故此次选择DT(A)型皮带输送机作为设计机型。皮带运输机结构示意图 (3) 对设计出的定位机构进行校核并进行改进。 2.3毕业设计进度安排2016年2月29日3月5日 熟悉课题、搜集资料,进行设计构思3月5日 3月 10日 相关完成论文相关的外文资料翻译 3月10日 3月20日 完成开题报告3月21日 4月5日 设计整体的框架结构4月6日 4月30日 输送机执行机构设计计算5月1日 5月15日 输送机传动机构计计算5月16日 5月25日 撰写设计说明书5月26日 6月4日 毕业设计答辩 毕 业 设 计 开 题 报 告指导教师意见: 指导教师: 年 月 日所在系审查意见: 教学主任: 年 月 日
