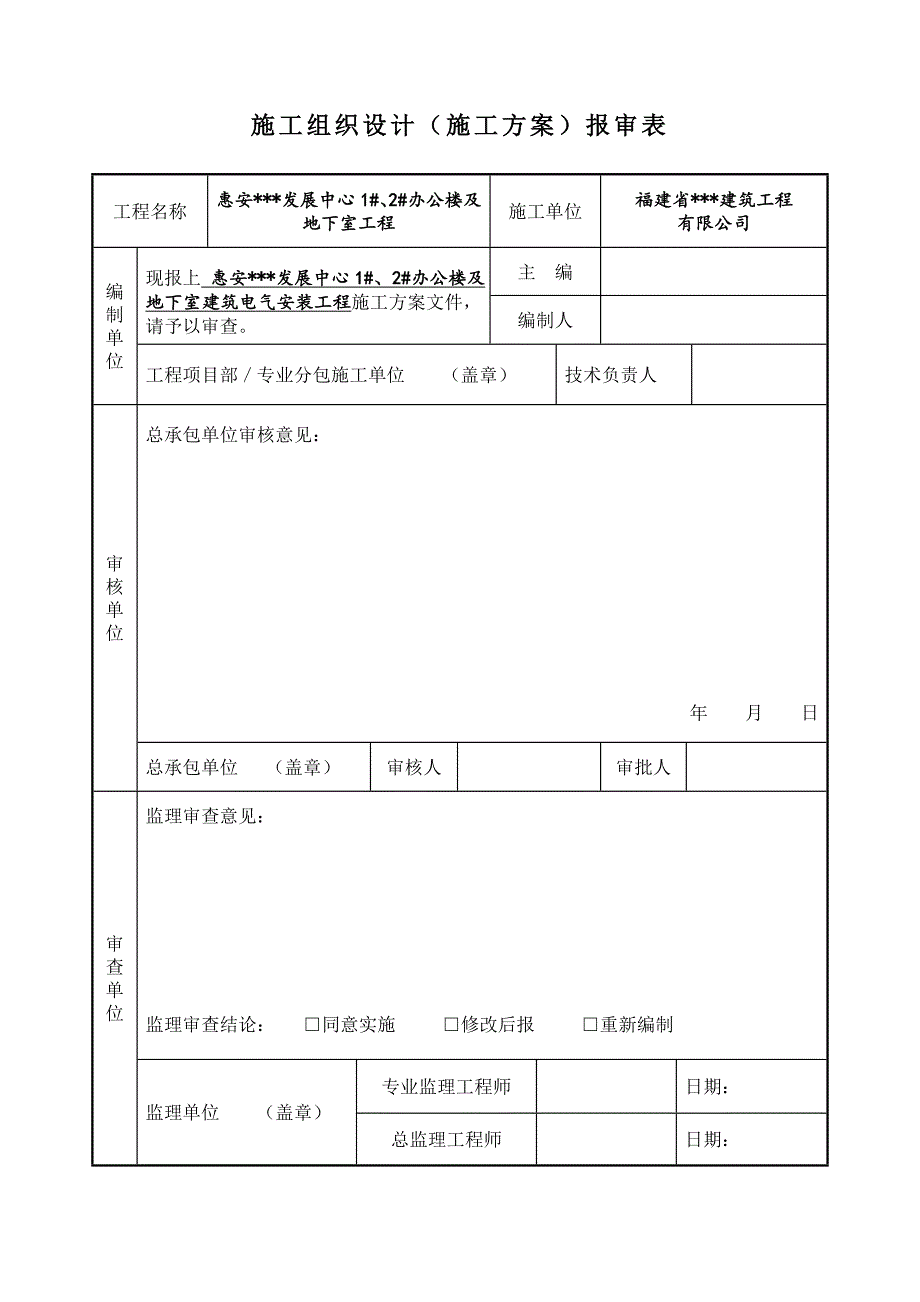

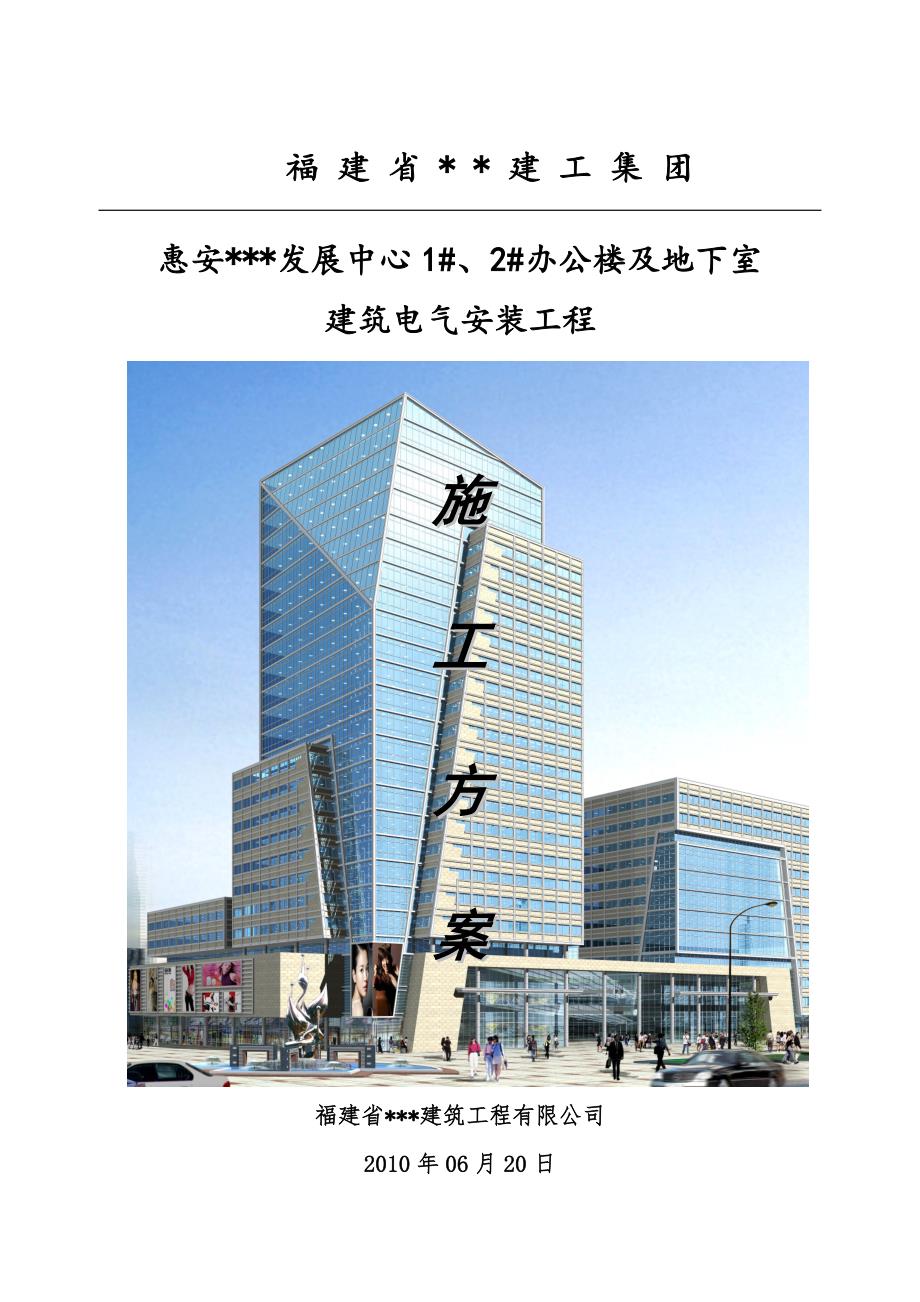

1、福 建 省 * * 建 工 集 团 惠安*发展中心1#、2#办公楼及地下室建筑电气安装工程施工方案福建省*建筑工程有限公司2010年06月20日施工组织设计(施工方案)报审表工程名称惠安*发展中心1#、2#办公楼及地下室工程施工单位福建省*建筑工程有限公司编制单位现报上 惠安*发展中心1#、2#办公楼及地下室建筑电气安装工程施工方案文件,请予以审查。主 编编制人工程项目部专业分包施工单位 (盖章)技术负责人 审核单位总承包单位审核意见:年 月 日 总承包单位 (盖章)审核人审批人审查单位监理审查意见:监理审查结论: 同意实施 修改后报 重新编制监理单位 (盖章)专业监理工程师日期:总监理工程师

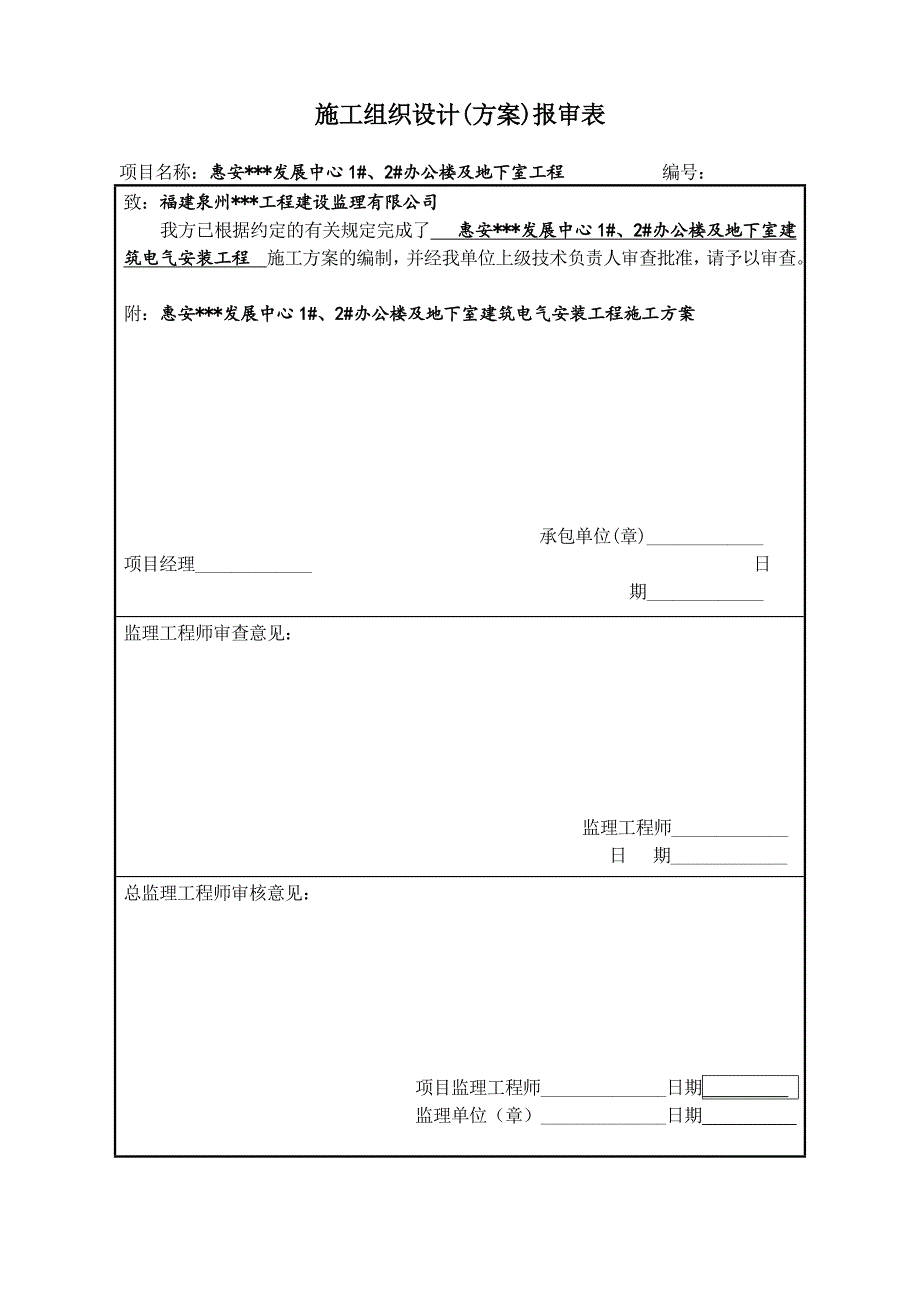

2、日期:施工组织设计(方案)报审表 项目名称:惠安*发展中心1#、2#办公楼及地下室工程 编号:致:福建泉州*工程建设监理有限公司我方已根据约定的有关规定完成了 惠安*发展中心1#、2#办公楼及地下室建筑电气安装工程 施工方案的编制,并经我单位上级技术负责人审查批准,请予以审查。附:惠安*发展中心1#、2#办公楼及地下室建筑电气安装工程施工方案 承包单位(章)_ 项目经理_ 日 期_ 监理工程师审查意见: 监理工程师_ 日 期_总监理工程师审核意见: 项目监理工程师_日期 监理单位(章)_日期 福建省闽南建筑工程有限公司建筑电气安装工程施工方案目 录第一章 工程概况1一、工程概况1二、工程各参与
3、主体1三、建筑电气工程设计概况1第二章 编制依据4第三章 施工计划5一、施工组织机构5二、工程管理目标及施工进度计划6三、施工进度计划6四、施工准备6第四章 施工工艺技术9一、电气安装施工顺序9二、电气安装施工准备9三、电气安装工程主要施工方法和技术措施10第五章 质量标准15第六章 成品保护16第七章 安全生产、文明施工措施17惠安建筑业发展中心1#、2#办公楼及地下室工程 20第一章 工程概况一、工程概况惠安*发展中心1#、2#办公楼及地下室工程位于惠安县惠黄公路与世纪大道交叉口西南侧。建筑性质为办公楼,包括1#办公楼、2#办公楼及地下室。总建筑面积为56960。地下室建筑面积为9016.
4、5(包括人防建筑面积4544)。工程总造价8800万元,施工总工期800日历天。本工程砼结构的环境类别:基础、地下室及屋面板为二(a)类,其余均为一类;建筑抗震设防类别为丙类;建筑结构安全等级为二级;抗震设防裂度为7度;建筑物耐火等级为一级;防空地下室类别为甲级,人防抗力等级为核6级,常6级;地基基础设计等级为甲级。相关楼层参数如下:单位工程地上地下结构形式建筑高度(m)建筑规模(m2)1#办公楼12层1层框架44.0517567.952#办公楼21层1层框筒85.4(包括构架层)30375.67备注:1.办公1#楼层高:-1层4.6m,1层5.4m,2层以上标准层3.5m。2.办公2#楼层高
5、1层3.8m,1层5.4m,2层以上标准层3.5m。二、工程各参与主体建设单位: 勘察单位: 设计单位: 监理单位: 施工单位: 三、建筑电气工程设计概况(一)220/380V配电系统1.负荷分类及容量:一级负荷:消防泵、喷淋泵、排烟风机、加压送风机、消防补风机、消防电梯坑污水泵、火灾自动报警设备、防火卷帘、设备房的备用照明、疏散走道、前室及防烟楼梯间的疏散照明及疏散指示标志、地下车库的事故照明、地下车库的污水泵、生活水泵等。二级负荷:地下车库一般电力负荷。2.供电电源:以上各负荷的电源均引自设于1#楼变配电室的低压配电柜,大容量及重要的负荷采用放射式供电,其余采用树干式供电。一级负荷均采
6、用双路电源放射式供电至最后一级配电箱,末端自动切换。两路电源分别来自变压器及自启动发电机组。自启动发电机组在市电失电30S内自启动。柴油发电机馈电线路连接后,两端的相序必须与原供电系统的相序一致。发电机房储油间储油量不超过8小时的需要量。3设备安装: (1)本工程所采用的电气产品均应符合国家有关标准,凡属于强制性认证的产品应取得国家的认证标志。供电产品、消防产品应具有入网许可证。 (2)除注明外,开关、插座分别距地1.4M、0.3M暗装。卫生间开关、插座选用防潮、防溅型。 (3)所有配电柜均落地安装,照明配电箱底距地1.5米暗装,其他动力控制箱底距地1.5米暗装。 (4)所有照明开关、插座均暗
7、装,安装高度详图例。灯具安装高度详图例。安装高度1.8米以下的插座采用安全插座。 (5)消防配电设备应设有明显标志。应急照明灯(含未带电池的应急灯具)和疏散指示灯应采用专用灯具,并设玻璃或其他不燃烧材料制作的保护罩。4导线选择及敷设 (1)由变配电室低压开关柜引至水泵房等重要消防设备的供电干线采用耐火电缆NH-YJV-0.6/1KV穿管埋地敷设或沿耐火金属线槽内敷设。消防动力支线及应急照明线路均采用耐火铜芯塑料线NH-BYJ-450/750V导线,暗敷时应穿焊接钢管敷设在混凝土内,且保护层厚度不小于30MM,眀敷时应采用耐火金属线槽或金属保护,金属管上应缠绕防火扎带。 (2)除图中注明外,一般
8、插座支路均采用BV-2.5MM2-450/750V铜芯聚氯乙烯绝缘导线穿阻燃型中型硬塑管PVC沿地/墙暗敷设。 (3)电缆托盘及金属线槽一般沿楼板下10公分吊装。遇梁时应绕过再沿板下敷设。水平敷设时,其距地高度不低于2.5米,但敷设在电气专用房内(如配电室及电气竖井)时除外。电线在引出部分不得遭受损失。(4)金属线槽、电缆桥架,金属管道在穿越防火分区、防火墙应采用不燃烧材料做填密实,穿防火楼板时应在每层采用不燃烧体作防火分隔。电气竖井内设备及管线施工完毕后,所有的孔洞应做防火密闭封堵与隔离。(5)消防配电线路的金属线槽NH-C-1A为封闭式金属线槽涂防火涂料。5照明设计(1)车库:照明方式为一
9、般照明,设计照度标准值75LX;车库的疏散照明灯为采用双路电源供电,平时集中控制,火灾时由消防控制室强制点亮。(2)变配电室及发电机房、电梯机房等设备用房:照明方式为一般照明。设计照度标准值200LX,LPD值不大于7;消防控制室:照明方式为一般照明,设计照度标准值300LX,LPD值不大于11.泵房:照明方式为一般照明,设计照度标准值100LX,LPD值不大于5;(3)荧光灯的光源均采用36W-T8荧光灯管,RA)80,色温(TCP)约4000K,并带电子镇流器。吸顶灯具的光源均采用22W环形荧光灯管,筒灯及壁灯均采用13W紧凑型节能荧光灯。(二)建筑物防雷、接地系统1.建筑物防雷:本工程上
10、部建筑按二类防雷建筑物设置防雷保护措施。建筑物的防雷装置应满足防测击雷、防直击雷、防雷电感应及雷电波的侵入,并设置总等电位联结。本工程电子信息系统的雷电防护等级按建筑物电子信息系统的重要性和使用性质确认为D级。2.接闪器:在屋顶采用 12热镀锌圆钢作避雷带,屋顶避雷带连接线网络大于10m*10m或12m*8m。不同高度处的避雷网应利用柱内两根大于 16的主钢筋或采用 12镀锌圆明敷焊连。3引下线:利用建筑物钢筋泥凝土柱子或剪力墙内两根 16以上主筋通长焊接作为引下线,引下线间距不大于18m。所有外墙引下线在室外店面1m处引出一根40*4热镀锌扁钢,扁钢伸出室外,距外墙皮的距离不小于1m。4.
11、接地极:利用桩基础钢筋,要求每一独立柱基底部的钢筋网焊通,并与引下线钢筋焊通。5.引下线上端与避雷带焊接,下端与接地极焊接。将基础地梁底测两根主筋焊接作为水平接地体并与各桩基础接地体所有防雷引下线焊通。建筑物四角的外墙引下线在室外地面上0.5m处设测试卡子。7.凡突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接;各层主梁内钢筋互相韩通,并与防雷引下线焊通;竖直敷设的金属管道及金属物的顶端和底端均应与防雷装置连接,利用结构柱内大于 16的两根主钢筋作防雷引下线。(三)火灾报警系统本工程一级保护对象设计火灾自动报警系统。消防控制室设于1#楼一层。1.本楼在设备房,高层梯间
12、及前室,电气管道井等场所均设置火灾探测器,每个防火分区内均设置手动报警按钮,从一个防火分区内的任何设置到最临近的一个手动火灾报警按钮的距离均不大于30米。所有报警信号均通过总线进入火灾报警控制器。2.设备安装:消防中心设备应按实际订货尺寸进行布置,并符合规范要求。各楼层的电井内设置接线箱作线路汇接,接线箱为距地1.5米明装。火灾探测器吸顶安装在楼板或顶棚下0.5米范围内不应有遮挡物,到墙壁,梁边的水平距离不应小于0.5米,手动火灾报警按钮(带电话塞孔)距地1.5米,消防专用电话分机距地1.5米,火灾扬声器为吸顶安装,出线盒采用86H50型安装底座。3.导线型号规格:探测二总线采用塑料铜芯双绞软
13、线ZB-RVS-2*1.5mm(双色双绞);联动外控电源线采用ZB-BVR-2*4mm2;消防电话线采用ZB-RVVP-2*1.0mm2;消防栓直接启泵控制线采用ZB-BVR-4*1.5mm;消防广播线采用ZB-RVVP-2*1.0mm2;多线联动控制线采用ZB-KVV-1KV-71.5mm2;第二章 编制依据1、建筑工程施工质量验收统一标准 GB50300-2001;2、建筑电气工程施工质量验收规范 GB50303-2002;3、民用建筑电气工程施工技术操作规程 DBJ-22-99;4、建设工程文件归档整理规范 GB/T50328-2001;5、建筑施工安全检查标准 JGJ59-99;6、建
14、设工程项目管理规范 GB/T50326-2001;7、施工现场临时用电安全技术规范 JGJ46-88;8、福建省建筑工程文件管理规程(施工分册); 9、建筑节能工程施工质量验收规范 GB50411-200710、施工组织设计;11、相关设计施工图。第三章 施工计划一、施工组织机构本工程的工程量大、工作面广,结合工程特点,组建以项目经理部为主体的管理机构,项目经理部的管理人员、施工机械、物资供应、施工技术管理等方面作如下安排:1.采用项目经理负责制、项目成本核算制的项目管理模式,以项目经理、技术、安全、物资等主管人员为中心,组成精干高效的项目施工组织机构,对质量、工期目标、安全、文明施工、成本核
15、算等施工全过程负责,并进行高效有计划的组织协调和管理。2.在施工过程中,项目经理部实行以项目施工为核心,以“优质、高速、安全、文明”为主轴,优化生产要素,加强动态管理,科学组织、精心施工,有效推行全面质量管理,强化安全、质量两个保证体系,确保担负的工程保质、保量、按期完成。为了实现以上目标,按精干高效的原则配备人员,选择有同类工程施工经验的项目经理和管理人员组成作风务实、决策科学、结构合理的项目管理层。根据本工程的工期要求、工程特点和专业化施工的要求,考虑合理配置人力资源和便于协调与管理,由项目经理部统一协调与安排,按计划有序的组织施工。人员配备及岗位职责如下:主要岗位职责姓名岗位岗位职责陈辉
16、跃项目经理主持施工班组引进,负责工程总调度,协调各工序搭接,承担施工日常管理,处理及协调业主、监理、设计等各机关单位工作事项。陈其兴技术负责人根据设计图纸要求编制砌体工程施工方案,进行技术交底,搞好技术管理和全面质量管理,提交技术成果。吕彪章施工经理全面负责现场施工生产的质量、进度、施工计划,施工资料等,严格执行审批通过的施工方案,向施工队书面交底。康振海施工员落实施工经理安排事项,向作业班组交底,分班进行平行、旁站,巡视检验,严格按图施工,注重质量、安全管理。现场施工材料计划及项目工程的实施数据,并编制归档。孙如扣安全员负责按方案执行安全、文明施工管理。车浩质检员根据设计图,施工方案及相关质
17、量标准,检验、评定工程质量,收集、整理施工技术资料,及时签证。黄伟金材料员各类材料采购、保管、发放,汇总材料利用、消耗报表李丽明电工现场施工用电线路敷设,施工照明灯具安装和管理庄胜雄资料员收集、整理各种施工资料,并及时签证、归档。二、工程管理目标及施工进度计划1.工程管理目标(1)工期目标计划在600个工作日内完成所有电气工程施工。(2)质量管理目标确保工程质量达到福建省“闽江杯”优质工程,争创国家优质工程“鲁班奖”。(3)安全文明目标确保工程施工生产安全、无事故,创福建省安全文明施工示范工地。三、施工进度计划本电气安装工程进度拟与土建施工总进度同步进行,计划在600个工作日内完成所有施工,拟
18、于2010年9月20日开工。具体进度安排另详土建施工进度计划。工期保证措施如下:1.强化施工现场管理,保证施工井然有序;2.做好各项工作的衔接,并保证材料供应及时到位;3.采取措施,缩短技术间歇时间;4.每天对工程进度进行统计,发现进度滞后,找出原因,并积极加以解决;5.合理分配施工作业面,加强现场指挥调度,保持现场内外的道路畅通;6.加强后勤工作,确保员工休息好;7.如遇特殊情况或抢险,可立即增加机械、材料和人员,确保工程进度。四、施工准备(一)基本规定1、为提高施工准备工作的质量,加快施工准备工作的进度,必须加强建设单位、设计单位、监理单位及总包施工单位四者之间的协调工作,并要做到统一步调
19、共同做好施工准备工作。2、建立健全施工准备工作责任制,按计划将责任落实到有关部门甚至个人,同时明确各级技术负责人在施工准备工作中所负的责任,各级技术负责人应是各阶段施工准备工作的负责人,负责审查施工准备工作计划和施工组织计划,督促检查各分项施工准备工作的实施,及时总结经验和教训。3、建立施工准备工作检查制度,使施工准备工作有组织、有计划、有分工地进行,检查的目的在于督促和发现薄弱环节,不断改进工作。由此可见,工程施工进度的快慢、施工质量的好坏,都与施工准备工作有着直接联系,准备工作充分与否,直接影响到施工工序的能否正常进行,施工准备工作是组织施工生产重要因素。(二)技术准备1、认真熟悉和审查
20、施工图纸,了解设计者的意图,结合给排水、通风与空调及相关施工图纸,进行纵横比较和联系,使给排水、通风等专业相结合、相对照。发现有不合理或有疑问的地方,及时作好记录,作为日后图纸会审的内容,并把会审记录作为资料保存好。2、了解专业图纸上预留、预埋的孔洞和管线位置,并结合土建结构施工图纸,核对总包单位已留孔洞的标高、坐标,以保证安装工程的施工不受孔洞预留的影响。3、编制施工图预算,列出各分项工程的工作量,并确定安装工程中各分项工程用料、用工和机具使用情况,并汇总成表,以便为材料准备和劳动力组织准备及机具准备提供可靠的理论依据。4、编制安装工程施工技术方案,确定采取的技术措施,保证施工技术既合理先进
21、又能提高施工进度,缩短工期。编写详细的安全和技术方面的交底记录。交底内容应具体、明了且具有针对性,以保证安装工程施工安全和施工质量符合规范要求。6、组织施工人员进行技术培训,使职工对各项技术操作规程、规范做到心中有数,在安装时才能做到有的放矢,确保工程施工质量符合规程、规范的要求。(三)材料准备1、根据施工进度计划的要求,按材料名称、规格、使用时间、材料储备定额和消耗定额进行汇总,编制材料需要量计划,为组织备料、确定仓库、堆放场地所需面积和组织运输等提供依据。2、根据材料计划单,组织货源,联系生产厂家,确定加工、供应地点和供应方式,使材料的供应不影响工程的施工进度。3、材料的供应由项目部依据工
22、程的进度计划和实际的工程进度,按实提出采购申请计划,经审批后由材料部进行采购。材料采购应在考核合格的供应商内进行采购。 材料供应商应提供相应产品合格证、消防流通领域证等有效证件,以防不合格产品进入现场。材料进场后,及时向甲方代表和监理公司进行报验。4、材料设备进场,应提前报验监理理公司和业主单位进行审核,确保设备的型号、数量及各项技术参数符合设计要求,同时供应的材料设备到货时间,以便落实供应计划。(四)施工主要机具:序号设备名称规格单位数量备注1台式风管等离子切割机ACL-2900台12液压弯管器台13直流电焊机300(A)台34交流电焊机32KVA台105气焊工具套26冲击电锤台157电线管
23、煨弯机台68手持电钻台109砂轮切割机台410台钻台411板手把2012人字梯付1813万用表个514绝缘电阻测试仪500V.1000V.2500V个315接地电阻测试仪台2(五)劳动力组织和准备:1、建立工程项目领导机构和组织建立精干的施工班组,认真考虑各专业、各工种之间的合理搭配,技术工与普通工的比例要满足合理的劳动搭配。2、根据各施工阶段中各分项工程的工程量,并结合施工图预算中用工情况,合理安排各工种人员进场,以提高劳动生产效率,杜绝“窝工”现象的发生,保证安装工程施工进度。3、对特殊工种要建立上岗制度,特殊工种的施工人员必须持证上岗,并建立档案,以确保用工质量。第四章 施工工艺技术本工
24、程电气安装,主要包括电气照明系统、电气动力及防雷接地系统三部分。电气安装工程的主要分项由线管、线盒的预留预埋,线槽和桥架的安装,管内穿线,电缆敷设,金属母线槽的安装,照明器具安装,配电箱(柜)的安装,设备接线,防雷接地安装,电气系统调试等。一、电气安装施工顺序安装准备管路预制加工箱盒定位管路连接穿带铁丝扫管带护口穿线托盘安装电缆敷设配电箱安装设备接线照明器具安装系统调试 。二、电气安装施工准备1、专业施工员认真熟悉施工图纸、施工规范,并组织工人进行学习。根据各电气分项的具体情况,提供详细的材料计划,确定到货时间。根据各分项的要求,确定机具的使用情况,准备施工机具。根据施工图的具体要求,编制施工
25、技术交底,对施工班组的施工作业情况操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细的解释和交底。2、操作方法:施工员根据工程进度,按设计要求和施工规范及验评标准,对班组施工作业进行全面的交底,有针对性的对操作方法和施工具体要求,作详细的交待,指导作业班组进行施工。3、安全注意事项:在进行技术交底部位施工时,对班组作业人员进行该部分的安全注意事项交底,并形成安全技术交底书,双方签字后,班组和施工员各执一份。4、质量要求:根据设计要求和施工规范及验评标准要求,明确所施工部位应达到的质量等级要求,并遵照规范、验评标准等内容,对班组进行详细的质量要求交底,并做好记录。5、施工任务
26、单:是施工员对作业班组进行作业面和工作量的准确界定,是作业班组施工部位的准确量化。班组与施工技术人员和各执一份,任务单以书面形式下达,以工作面或进度时间为下达依据。6、班组的自检记录:班组每月向施工员报完成量时,必须同时交出本月完成量的自检记录,记录应完整、真实,并明确施工部位,施工员抽检、质检员复检合格后,方可按所报完成时进行经济核算。三、电气安装工程主要施工方法和技术措施1、配合土建施工预留预埋时,应首先弄清土建装修要求,如建筑标高、装饰材料及抹灰装饰厚度,以此来调整预留预埋的高度和深度。混凝土内暗敷线管焊接或绑扎应严密、牢固,暗配盒、箱应在其对应的模板处,用防锈漆或其它有区别的油漆做好标
27、志,引出混凝土墙、地面的管子要顺直,两根以上管引出时应排列整齐。所有管口应平齐、光滑无毛刺,并堵严密,不同专业的配管用不同标记和图纸相符的编号,严防漏配。2、钢管暗配一般要求:敷设于多尘和潮湿场所的电线管路、管口管子连接外均应做密封处理;埋入地下的电线管路不宜穿过设备基础,在穿过建筑物时,应加保护管;敷设可挠管超过下列长度,中间应装设分线盒: 管子全长超过30m,无弯曲时;管子全长超过20m,只有一个弯时;管子全长超过15m,只有两个弯曲; 管子全长超过8m,有三个弯时;盒、箱开孔整齐,管孔不得开长孔,应采用手电钻或液压开孔器进行开孔,孔径与管径相吻合,严禁使用电气焊进行开孔。3、PVC电线管
28、暗配要求:线管暗敷时,以最近的线路进行敷设,且尽量减少弯头的数量,以便管内穿线时减少阻力;暗敷线管的弯曲半径不小于管外径的6倍,弯管时采用专用弯管弹簧,用力均匀,弯头上严禁有折皱、裂纹;线管绑扎应牢固,绑扎间距不大于1米,线管的保护层厚度不小于15mm;暗敷于砌体内的PVC电线管,补槽时填充水泥砂浆的强度等级不小于M10作抹面保护,其厚度不小于15mm;所有进盒的电线管,必须采用锁扣连接,并做到一管一孔,没有线管进入的盒面上的敲落孔应保证完好无损。4、线槽、桥架安装:金属线槽和桥架安装时,应拉线安装支吊架,保证支吊架在同一直线上。各功能用房内的水平槽架安装应加防震措施;桥架上支架的固定点间距应
29、不大于2米,固定桥的支架必须牢固、美观;桥架的连接有外连接和内连接两种,螺栓采用方径螺栓,且螺母放在桥架的外侧;不同电压、不同用途的电缆不宜敷设在同一桥架内,如受条件限制确需安装在同一桥架内时,应采取隔板隔开;电缆桥架必须有可靠的接地;垂直敷设的电缆其垂直度允许偏差在5mm以内。金属线槽与线槽之间的接口平整,接缝严密无扭曲变形,支架设置合理,固定间距不得大于2m,在转角和分支处及端部应有固定点,固定可靠;线槽内敷设的导线应按回路绑扎成束,并应适当固定,导线不得在线槽内接头,安装在任何场所的线槽应需盖板齐全。5、金属软管敷设:钢管与电气设备、器具间的电线保护宜采用金属软管,金属软管长度不宜大于2
30、m;金属软管,不应退绞、松散,中间不应有接头,与设备、器具连接时,应采用专用接头,连接处应密封可靠;金属软管的安装应符合下列要求:弯曲半径不应小于软管外径的6倍;固定点间距不应大于1m,管卡与终端弯头中点的距离宜为300mm;与嵌入式灯具或类似器具连接的金属软管,其末端的固定管卡,宜安装在自灯具、器具边缘起沿软管长度的1m处。 6、管内穿线安装要求:钢管在穿线前,应首先检查各个管口的护口是否整齐,如有遗漏或破损,均应补齐或更换。当管路较长或转弯较多时,要在穿线的同时往管内吹入适当的滑石粉。穿线时,同一交流回路的导线,必须穿入同一管内,不同回路、不同电压以及交流与直流的导线,不得穿入同一管内。1
31、穿入管内导线包括绝缘层的总截面积,不应大于管子内截面积的40%,且穿入的导线应能满足日后维修更换要求,杜绝死线。导线在管内严禁有接头和扭结,也不得将导线接头埋入箱底板后的墙体,如有接头必须在箱、盒内。导线在盒、箱内应预留长度。在接线盒、开关、插座及灯头盒内导线应预留长度150mm,在配电箱内预留长度为配电箱周长的一半,出户导线应预留1.5米。2)导线的分色:穿入管内的导线应分色分相。L1相为黄色,L2相为绿色,L3相为红色,(中性线)为淡兰色,PE保护线为黄/绿双色。穿线时根据各相用电负荷情况,L1、L2、L3相之间作适当调配,确保各相之间负荷平衡。3)在电气器具安装前进行导线绝缘摇测。首先
32、将灯口盒内导线分开,开关盒内导线连通摇测,并将干线和支线分开测试,一人摇测,一人及时读数,并做好记录,摇动速度应保持在120r/min左右,读数应采用一分钟后的读数为宜。7、电缆敷设1)电缆敷设前,要认真检查电缆型号、规格与设计是否相同,外观是否有扭绞,压扁,保护层断裂等缺陷。高压电缆敷设前做耐压及泄漏试验,低压电缆要用1000兆欧表测量其绝缘情况,合格后方可敷设。2)敷设时在终端头及接头附近要有余留长度,直埋电缆应在全长上留少量长度,并做波浪形敷设。温度低于0时,不许进行敷设,否则要有计温措施,电缆的弯曲半径不应小于10倍电缆直径。3)敷设时不应进行交叉,电缆应排列整齐并加以固定,及时装设标
33、志牌,直埋电缆沿线及其接头处应有明显的分位标志或牢固的标志。电力力缆和控制电缆应分开控制,力缆和控缆若敷设于同一侧支架上时,应将力缆放在控缆上面,直埋电缆上下须铺些小于100mm厚的软土或沙层,并盖以砖块或混凝土保护板,其覆盖宽度应超过电缆两侧各50mm。4)电缆终端头和接头制作时,应严格遵守工艺规程,应在气候良好的条件下进行,并有防尘和外来污物的措施。5)电缆终端头与接头从开始剥切到制作完毕,必须连续进行一次完成,以免受潮。剥切电缆时不得伤及芯线和绝缘,包缠绝缘时应注意清洁,防止灰尘和潮气进入绝缘层,力缆终端头、电缆接头的外壳与该处的金属护套及绝缘层均应良好接地,接地线采用铜绞线,其截面不宜
34、小于10cm2。8、配电箱、柜安装:配电箱、柜安装应在土建地面施工完后进行,墙柱上明装箱也应在土建施工完后进行,而暗装配电箱、接线箱应在土建抹灰装饰前,根据抹灰厚度进行。1)配电箱、柜安装位置应准确,部件齐全,箱体开孔合适,切口整齐,暗式配电箱盖紧贴墙面,零线经汇流排接,无绞接现象,油漆完整,盘内外清洁,箱盖、开关灵活,回路编号清晰,接线整齐,线安装明显牢固。配电箱、接线箱、分线箱如有引出管而需开孔时,必须使用开孔器,严禁用电、气焊开孔。2)落地式安装的动力配电箱(柜),其底部宜高出地面50mm100 mm。基础型钢安装应符合规范规定,并与接地干线可靠连接。 3)柜、屏、箱、盘相互间或与基础型
35、钢应采用镀锌螺栓连接,且防松零件齐全。4)柜、屏、箱、盘安装垂直度允许偏差1.5,相互间接缝不应大于2mm,成列盘面偏差不应大于5mm。 5)配电箱、柜的金属外壳应做可靠接地保护。箱内配线整齐,无绞接现象。导线连接紧密,不伤芯线,不断股。垫圈下螺丝两侧压的导线截面积相同,同一端子上导线连接不多于2根,防松垫圈等零件齐全。6)配电箱、柜应设置零线和保护地线汇流排,零线和保护地线经汇流排配出。 7)引入配电箱的电线、电缆管口应通过敲落孔垂直进入箱内3mm5mm,做到一管一孔。开孔不得使用电焊、气割,宜用开孔器按管径大小开出相适配的孔洞。8)配电箱应安装牢固、平整。箱体高度小于50mm时,垂直偏差不
36、大于1.5mm;箱体高度大于50mm时,垂直偏差不大于3mm。暗装时,四周应无空隙,面板四周边缘紧贴墙面。 9) 动力、照明配电箱上接线应整齐,回路编号齐全,标志正确。 10)动力箱、控制柜安装完后,应将各进出口封堵严密,以防其它动物进入造成电气短路。9、照明器具安装及接线:照明器具安装,应在土建装饰完成后进行,单股导线可直接与器具连接,多股导线应搪锡并压接线鼻子后与器具连接,插座相序为左零右火上接地,开关应为火进控出再接灯,大型灯具有安全保证措施,特殊场所灯具应有减震措施,各种箱盘及大型灯具有可靠接地。照明器具的型号、规格必须符合设计要求,安装标高符合设计和施工规范的要求。成排照明灯具安装时
37、其中心线允许偏差不大于5mm,导线进入灯具处绝缘良好且留有余量,接触严密。成排开关面板时,高度应一致,高低差不大于2mm,同一楼层开关、插座高度应一致,允许偏差不大于5mm。1)普通灯具安装,将接灯线从木台的出线孔中穿出,将木台紧帖在建筑物表面,木台的安装孔对准灯头盒螺孔,将木台固定牢固。将导线头用粘塑料带和黑胶布分层包扎紧密,将包扎好的接头调顺,木台中心找正。2)日光灯安装,根据设计图确定日光灯的位置,将日光灯紧贴建筑物的表面,日光灯灯箱应完全遮盖住灯头盒,对着灯头盒的位置打好进线孔,将电源线甩入灯箱,在进线台处套上塑料管以保护导线。日光灯安装在吊顶上时,应用自攻螺丝将灯箱固定在龙骨上,灯
38、箱固定好后,将电源线压入灯箱的端子板上,把灯具的反光板固定在灯箱上,并将灯箱的端子板上,把灯具的反光板固定在灯箱上,并将灯箱调整顺直,最后把日光灯管装好。3)各种开关面板安装前,应把盒内的垃圾清理干净;开关的高度距地为1.4米距门边的距离为150200mm,且不得置于门后,成排安装时开关的高度应一致,高低差不大于2mm。插座安装高度距地面为300mm,接线应正确,面对插座单相两孔右极接相线,左极接中性线;单相三孔,右孔接相线,左孔接中性线,上孔接PE线。器具安装完毕,进行通电调试,检查灯具的控制是否灵活、准确,开关与灯具控制顺序应相对应,如发现问题,必须先断电,后查找原因进行修理。 10、防雷
39、接地工艺流程:接地体接地干线引下线暗敷均压环避雷避雷网电阻测试自然基础接地体安装.1)按一般要求所有电气设备正常不带电,而事故情况下可能带电的金属外壳,均应做良好的接地或接零,变压器中性点、外壳、开关及操作机构的金属底座、电缆、电缆头金属外皮、电缆保护管及所有金属支架,都必须可靠接地,其接地电阻不得大于1欧姆。防雷接地应由专人负责,结构主筋绑扎时应焊接跨接线,均压环与主筋引下线也应焊接跨接线;建筑物门窗如需接地时,在焊接引下线时,预留接地端子,并与门窗相连接;专用接地采用铜线时,则需用铜套管压接,与接地体用端子连接。2)屋面采用12镀锌圆钢沿女儿墙四周明敷构成屋面避雷网,屋面上所有金属物体均与
40、避雷网连接。3)防雷引下线利用柱子对角两根不小于16的主筋通长焊接,引下线上端与避雷网连接,下端与基础接地体连接。接地体利用基础内二根主筋通长焊接构成闭合回路做接地体装置。4)金属电缆桥架,金属线槽,安装高度距地面小于2.4m的灯具及正常不带电的用电设备外壳均需接地。金属桥架采用40*4镀锌扁钢沿桥架明敷设,且金属电缆桥架及其支架全长应不少于两处与接地干线相连。非镀锌电缆桥架连接板的两端跨接铜芯接地线,铜芯接地线的截面积为4mm2。金属电缆支架,电缆导管必须接地可靠。5)本工程的总等电位端子箱安装在地下室及一层楼梯口,所有进出建筑物的金属管道,穿线钢管均需与总等电位端子箱连接。连接方式采用与总
41、等电位端子箱的梁、柱、板钢筋(16mm)相互可靠焊接至接地点。各竖向金属管道,竖井内的接地扁钢底部与顶部均需与防雷装置焊接。各弱电机房、弱电间、卫生间等作局部等电位联结,设LEB端子板。所有正常不带电的金属物体、金属构件均用BV-1*6mm2与LEB端子板联结。6)防雷接地的焊接应采用搭接焊,其焊接长度必须符合:扁钢与扁钢的搭接为扁钢宽度的2倍,不少于三面施焊;圆钢与圆钢搭接为圆钢直径的6倍,并双面施焊;圆钢与扁钢搭接为圆钢直径的6倍,并双面施焊。7)接地装置应按设计位置预留接地测试点,接地装置施工完后应进行接地电阻测试,以达到设计规定电阻值为合格。否则应补打接地极和焊接地线直到满足设计要求为
42、止。接地电阻测试: 用专用电阻测试仪,对所有断接卡分别进行测试,如接地电阻达不到设计要求,可在室外增设接地极(镀锌钢管或角钢均可)。工程竣工后,应由防雷接地测试中心派人进行整体电阻测试,其值不应大于1欧姆,并做好记录。11、电气系统试验及调试:施工人员一定要熟悉图纸,学习产品说明书,掌握各系统的控制原理,在厂家的指导协调下,进行逐个系统的调试。电气系统安装完毕后,必须对各电气分项进行调试,各项技术参数符合设计要求,系统测试合格后方可送电。送电顺序为:由高压送至低压,再由低压送至箱、柜,最后送至用电设备或器具。在送电过程中,认真检查电压表上电压情况,三相电压是否平衡,确认正常后,再送至后一道工序
43、送电空载运行2小时,无异常现象,再进行正式调试。在进行正式调试之前,必须做以下强制性试验,必须确保调试下正常运行:对各个柜、箱、盘内断路器做断开的闭合实验,断开与闭合就灵活;各种电动设备做绝缘测试,测试值合格后方可送电运转,各类电动机做正反转试验,并调整至所需旋转方向;所有设备接地系统的检查,并测试电阻值,电阻值不大于1欧姆。照明系统灯具回路控制与照明配电箱及回路的标识一致;开关与灯具控制顺序相对应;通电试运行连续8,所有灯具均应开启,灯具均正常发亮,开关启闭灵活。第五章 质量标准一、施工质量的控制措施专业施工员熟悉设计施工图纸、规范规程、质量评定标准,并组织班组作业人员学习图纸、规范、规程
44、及质量验评标准,对班组进行全面详细、有针对性的施工技术交底;根据设计意图要求和现场实际情况,绘出预留、预埋线管图,经建设方代表及监理代表审定后,作为班组预留、预埋工作的依据;选择有经验、责任心强、技术等级高的工作担任预留、预埋工作;预埋用的管材,必须符合规范要求和设计要求;土建折模后,立即对预埋管线、盒进行清理,发现问题及时处理。二、原材料或半成品的质量控制措施1、对进场的设备和材料按设计要求的规格、型号进行检查和验收,符合要求的设备及材料方可进行使用在工程指定部位。2、对进场材料、设备进行外表检查,表面无破损、裂纹、凹陷、变形等 缺陷方可进场使用。同时,也应对进场材料的壁厚、长度、外形尺寸、材质等进行检查,对一符合设计和规范的要求的材料不允许在现场使用。3、设备及材料的进场验收应由甲方、监理单位、施工单位三方代表共同验收合格后,并办好设备和材料的报验手续。要求做功能性试验的设备和材料,应按规范要求进行各项试验,如绝缘电阻测试等,以保证进场材料和设备符合设计要求。同时,也应对进行设备的进行试运行,检测设备的噪声、转向等是否符合设计要求,对在试运转过程中有严重异常声响的设备,通知厂家退回。
