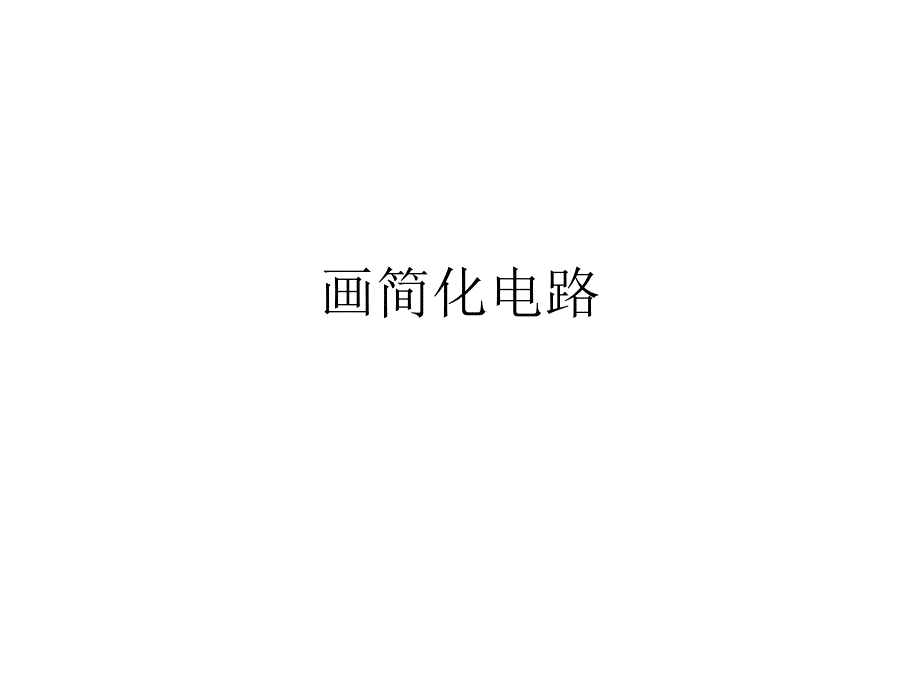

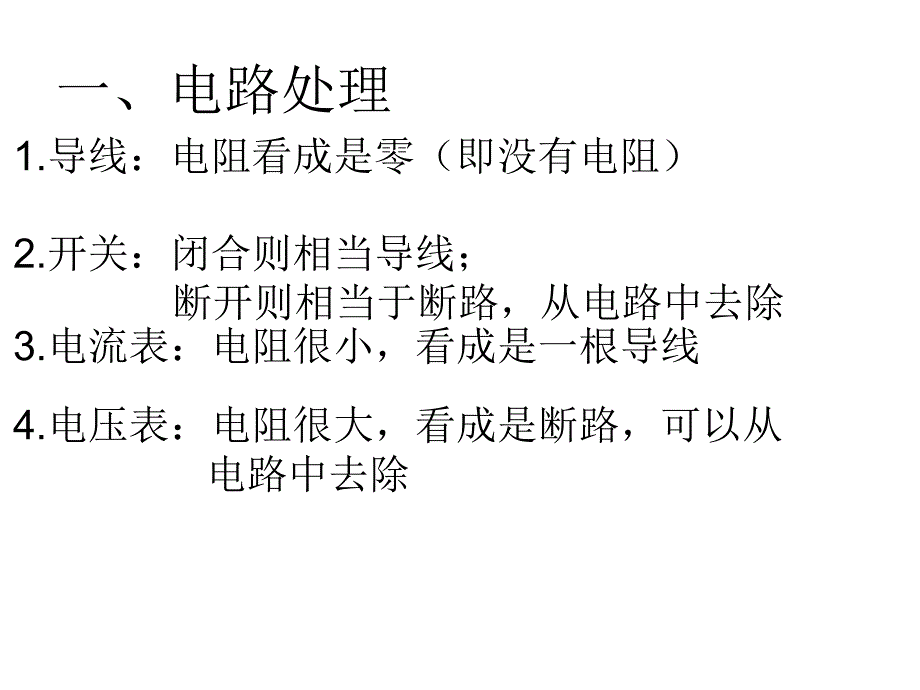

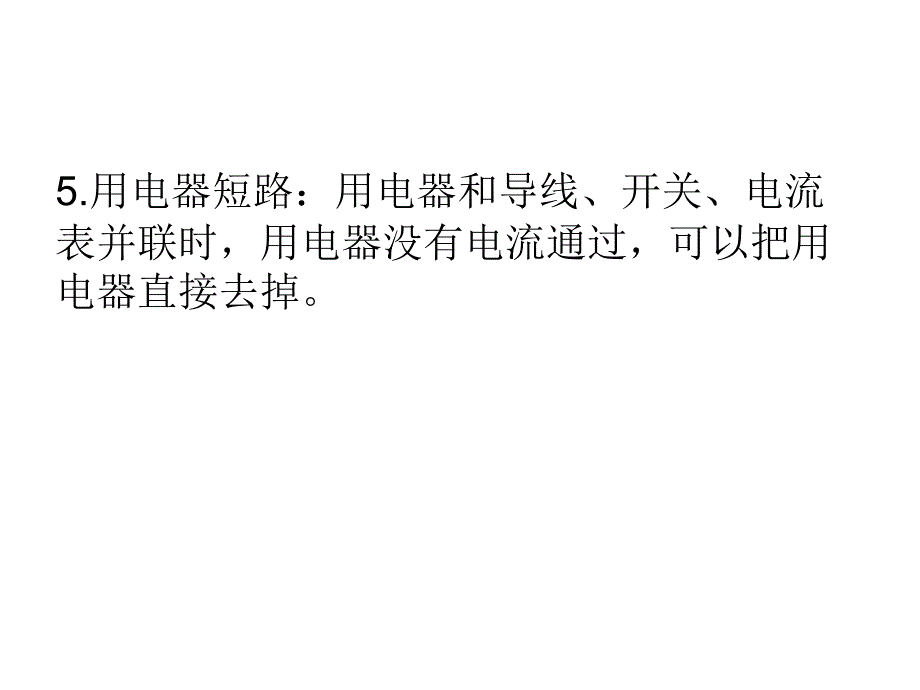

画简化电路一、电路处理1.导线：电阻看成是零（即没有电阻）2.开关：闭合则相当导线；断开则相当于断路，从电路中去除3.电流表：电阻很小，看成是一根导线4.电压表：电阻很大，看成是断路，可以从 电路中去除5.用电器短路：用电器和导线、开关、电流表并联时，用电器没有电流通过，可以把用电器直接去掉。二、判断串联、并联电路1.电压表：从节点处去除2.电流表：用导线代替三、画简化电路图1.分析电路：从电源一极出发到另一极2.看清楚电路中各个元件的相对位置AS1S2L1L2 根据实物图画电路图根据实物图画电路图电源正极S1L1AL2S2电源负极L2S1S2L1A+-A1S1L1L2 根据电路图连实物图根据电路图连实物图电源正极S1L1A1L2电源负极L2S1L1A1A2A2A2+-+-+-
