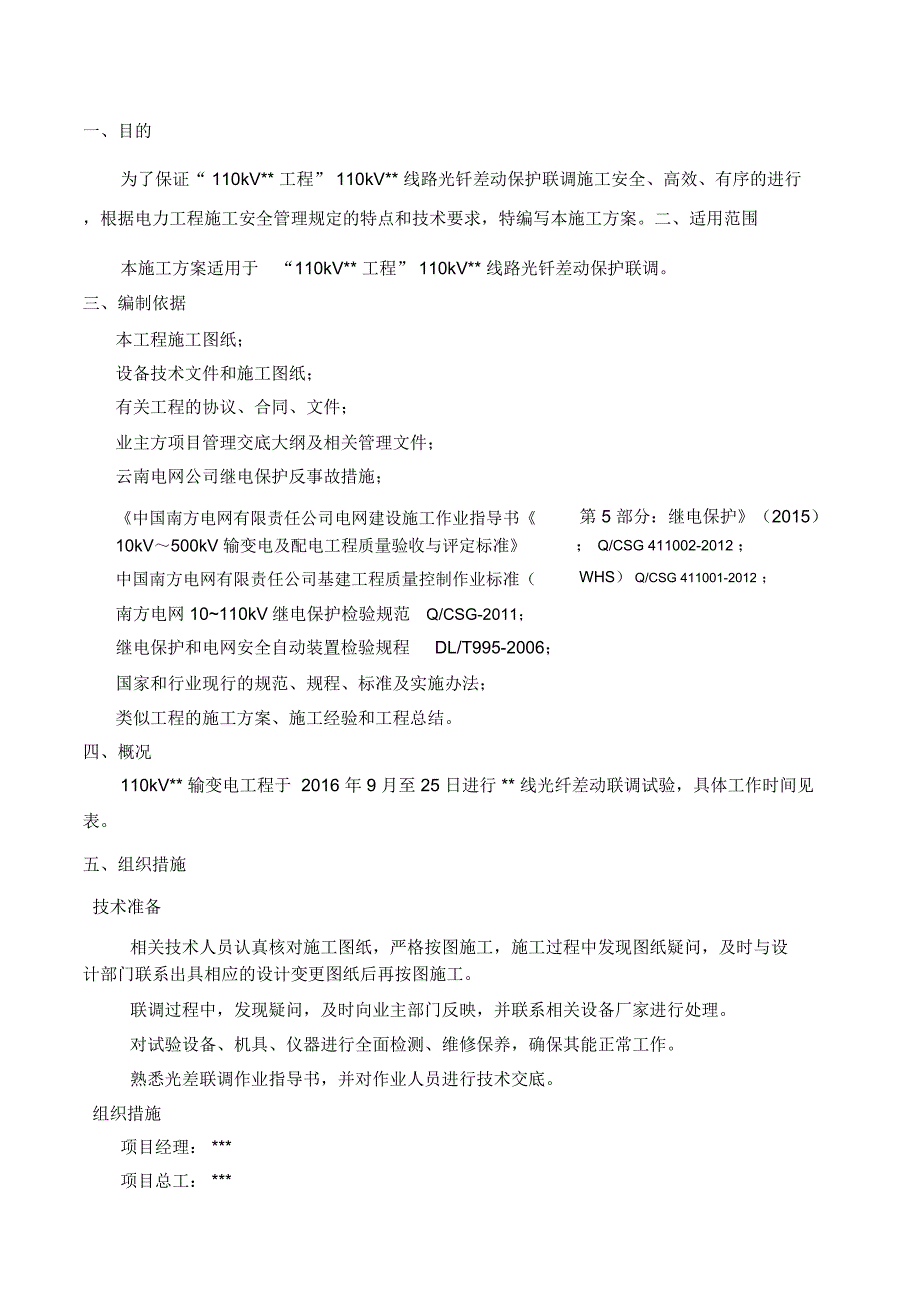

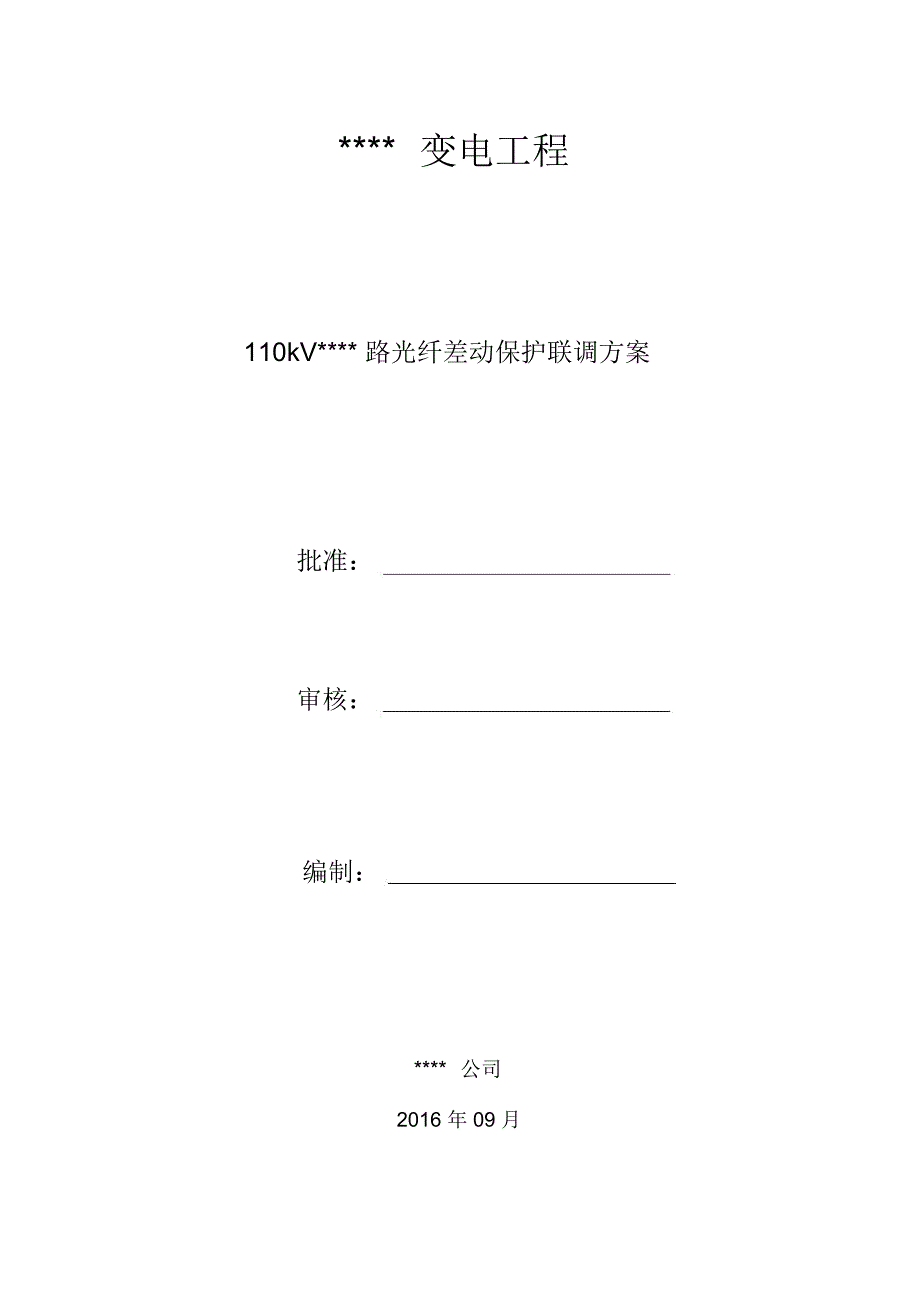

1、 变电工程110kV* 路光纤差动保护联调方案批准：审核：编制：* 公司2016 年 09 月目录一、目的错误 !未定义书签。二、适用范围错误 !未定义书签。三、编制依据错误 !未定义书签。四、概况错误 !未定义书签。五、组织措施错误 !未定义书签。六、技术措施：3七、安全措施7八、现场文明施工与环境保护错误 !未定义书签。一、目的为了保证“ 110kV* 工程” 110kV* 线路光钎差动保护联调施工安全、高效、有序的进行，根据电力工程施工安全管理规定的特点和技术要求，特编写本施工方案。二、适用范围本施工方案适用于“110kV* 工程” 110kV* 线路光钎差动保护联调。三、编制依据本工

2、程施工图纸；设备技术文件和施工图纸；有关工程的协议、合同、文件；业主方项目管理交底大纲及相关管理文件；云南电网公司继电保护反事故措施；中国南方电网有限责任公司电网建设施工作业指导书10kV500kV 输变电及配电工程质量验收与评定标准第 5 部分：继电保护（2015）； Q/CSG 411002-2012 ；中国南方电网有限责任公司基建工程质量控制作业标准（WHS） Q/CSG 411001-2012 ；南方电网 10110kV继电保护检验规范Q/CSG-2011；继电保护和电网安全自动装置检验规程DL/T995-2006；国家和行业现行的规范、规程、标准及实施办法；类似工程的施工方案、施工经

3、验和工程总结。四、概况110kV* 输变电工程于 2016 年 9 月至 25 日进行 * 线光纤差动联调试验，具体工作时间见表。五、组织措施技术准备相关技术人员认真核对施工图纸，严格按图施工，施工过程中发现图纸疑问，及时与设计部门联系出具相应的设计变更图纸后再按图施工。联调过程中，发现疑问，及时向业主部门反映，并联系相关设备厂家进行处理。对试验设备、机具、仪器进行全面检测、维修保养，确保其能正常工作。熟悉光差联调作业指导书，并对作业人员进行技术交底。组织措施项目经理： *项目总工： *现场施工负责人：罗志富安全负责人：陈应高质量员：沈永林调试作业组长：陈刚110kV* 变侧调试人员：陈刚吴琼

4、松线路对侧调试人员：相关设备产权所属单位委派的调试人员人员主要职责明确岗位职责的主要目的是为了能够更好地解决责、 权、利的关系， 充分调动职工的积极性，形成激励机制、动力机制、自我约束机制，促进施工处内部的管理工作。项目经理的职责1) 对承担的工程项目的施工、质量和安全全面负责。2) 在对施工的计划、布置、检查、总结、评比中，同时把安全工作贯穿到每个具体环节中去。3) 做到安全生产制度化，规范化、标准化。4) 负责工地职工的安全教育工作， 特殊工种人员要经劳动机关培训， 考试合格取得资格证后。5) 方准上岗操作； 对新工人负责第三级安全教育； 对新调换工种人员要进行新岗位的安全教育。组织安排好

5、工地“安全活动日”的活动。6) 按照“四不放过”的规定，亲自主持轻伤和恶性未遂事故的调查分析，发生因工重伤、死亡事故时，要保护现场，及时上报。项目总工的职责1) 认真贯彻执行国家的技术方针、政策、法令、法规，抓好技术管理，合理安排协调技术部门的工作。2) 参与制定并组织落实施工现场的生产管理、 技术管理、科技进步等方面的管理标准和制定。3) 参与施工组织设计工作，审定施工方案、安全措施、场地布置、网络计划，及时解决施工中的重大技术问题，保证工程任务优质，安全，高效完成。4) 负责贯彻执行公司制定的施工技术工作发展规划， 并对施工验收规范、 技术规程贯彻情况进行总结分析。5) 负责推行公司全面质

6、量管理， 领导工地质保体系的各项活动。 切实贯彻质量第一的方针及上级有关施工质量的各项制度。6) 深入现场指导施工，及时发现和解决施工中的技术问题，7) 组织技术革新活动，学习并推广先进经验。制定并组织实施科学合理的技术组织措施，保证施工质量安全。安全员岗位职责1) 认真贯彻执行国家的方针政策和上级颁发的安全管理的法令、法规、制度。2) 搞好安全宣传教育，组织开展项目部的各项安全活动。3) 参与项目工程的安全文明施工策划，并组织实施，有权制止和纠正各种违章作业行为4) 做好工作记录，保证资料完整，按时按规定向有关部门报送安全报表。5) 检查作业场所安全文明施工情况， 查处违章行为， 检查和督促

7、施工人员做好安全施工措施及正确使用职业防护用品、用具。6) 参与安全事故分析会，督促整改措施的落实。7) 负责新进场人员的安全教育培训工作，组织项目部的安全活动。8) 参加各工序作业前的技术交底，交待危险点、危险源，提出防范措施。质量员岗位职责1) 认真贯彻执行国家的方针政策和上级颁发的质量管理的法令、法规、制度。2) 执行安全技术规程，树立“百年大计、质量第一”的思想，执行施工及验收规范，确保工程施工质量。3) 做好工作记录，保证资料完整，按时按规定向有关部门报送报表，组织、落实公司的质量体系。4) 参加各工序作业前的技术交底，明确质量要求及工艺纪律。5) 参加质量事故分析会，督促整改质量措

8、施的落实。6) 负责将公司质量体系的有关规定和要求， 在本项目工程的质量管理工作中进行落实和执行，确保本项目质量体系运转正常。7) 严格把关，组织参与工序质量检查及验收。8) 有权制止各种违规作业，发现问题及时纠正处理，消除质量隐患。六、技术措施：工作计划安排序号线路名称工作地点计划工作时间备注1110kV* 线110kV* 变电站2016 年 09 月 25 日至 2016具体工作时220kV* 变电站年09月25日间以调度批准时间为准调试方法及步骤试验准备工作1) 试验人员不得少于 2 人。2) 人员身体心理状况所派工作人员平时身体健康无大小疾病，平时心理状况良好无心理疾病的工作人员。3)

9、 应具备的技能试验负责人由工作经验丰富、技术水平高，责任心强的人员担任，工作必须认真负责，其余人员应具备能完成准备、接线、一般操作的技能。设备准备序号名称规 格单 位数 量1兆欧表1000V/2500V块各 12继电保护测试仪PM4361E套13数字万用表福禄克 F117C只24三相多功能伏安相位仪A-300套1保护调试方法及步骤由于 110kV* 变电站侧为新装置，该侧保护装置需在光纤联调工作前完成以下调试工作：1) 资料检查；2) 保护屏体及屏内设备外观检查；3) 端子箱外观检查；4) 二次回路接线检查；5) 保护及控制电源检查；6) 直流空开及熔断器检查；7) 寄生回路检查；8) 绝缘检

10、查；9) CT二次回路检查；10) PT 二次回路检查；11) 保护装置单体功能校验；12) 光纤通道检验。以上保护装置调试工作全部结束并合格后，才能进行光纤联调工作，具体调试方法如下：1）通道运行数据检查通道测试完毕后， 恢复保护通道， 并将通道数据清零， 观察 3 分钟，报文异常、通道失步、通道误码均不增加为正常。装置显示通道延时与通道测试延时一致。2）通道接线核对逐一断开两侧的光纤收发接头， 装置应正确告警， 且通道对应正确； 分别投退两侧差动保护压板，装置应正确告警，且通道对应正确。 110kV* 变电站需投退的差动保护压板见下图所示：图一 110kV* 线路差动保护压板3）两侧电流及

11、差流检查线路两侧分别加入三相电流， 两侧互相察看三相电流及差动电流，两侧的保护装置应能正确将各相电流值传送到对侧，且两侧装置采样值与通入测量值误差小于 5%。若两侧电流互感器变比不同时，应注意变比的折算。110kV* 变电站需退出的试验连片9P 柜左侧 2-11D 端子排的 1、2、3、4 号端子试验连片。图二 110kV* 线需退出的试验连片端子4）模拟区内故障两侧差动保护投入，对侧断路器在断开位置，本侧断路器在合闸位置，模拟差动动作，本侧应动作出口。对侧位置在合闸位置且PT 断线 ( 若装置参数控制字投入“TV断线自检退出”，则不需要判断 PT 断线 ) ，本侧开关在合闸位置，模拟差动动作

12、两侧应同时动作出口。5）整组试验在额定直流电压下带断路器传动， 交流电流、 电压必须从端子排上通入检验， 对直流开出回路 （包括直流控制回路、保护出口回路、信号回路、故障录波回路）进行传动，检查各直流回路接线的正确性，检查监控系统、保信系统、故障录波器相关信息正确性。重点验证各跳闸出口压板、对应断路器、操作电源的唯一性。6）检验压板对应断路器的唯一性：a) 断路器合位，所有压板在退出位置，模拟保护动作，试验断路器不动作；b) 投入该断路器压板，模拟保护动作，该断路器跳闸。7）检查操作电源的唯一性：a) 投入断路器控制电源空气开关，测量该空气开关负荷侧两极对地、两极之间的直流电压正常，出口压板

13、对地电压正常；b) 断开控制电源空气开关，测量该空气开关负荷侧两极对地、两极之间直流为0，出口压板对地电压为0；c) 断路器合位，断开控制电源，模拟保护动作，断路器不动作，投入控制电源，模拟保护动作，该断路器跳闸。8）试验完成后，拆除试验接线，对试验电流、电压回路端子进行紧固并检查。七、安全措施现场安全措施布置工作负责人：陈刚根据光纤调需要，需 220kV* 变电站配合停复电操作， 在相应时段内将 110kV* 线线路转检修。现场调试作业安全措施调试工作开始前，必须核对图纸，勘察现场，彻底查明可能新上设备与运行设备的所有联系，并断开其回路，特别是跳闸回路、交直流回路、闭锁回路等。1) 对本来存

14、在的设备缺陷处理工作必须在工作前将缺陷发生的原因、处理方式及处理工作时对现场条件的要求，工作中的安全注意事项等核查清楚。2) 预先编制试验项目表格，内容包括试验项目、条件、产生的结果、可能对运行间隔的影响等，并请各继保专业人员审阅和讨论，达成共识。3) 远动调试过程中误遥控在运行中的设备，为了保证不影响原系统正常运行，将监控主机从运行中的监控网中分离出来与新间隔设备独立组网进行调试。采用调试一个设备接入一个设备到新增交换机的方法来进行，这样可以保证在调试时不会影响现有运行设备，以确保其安全性，且将所有间隔的操作把手切换到就地位置。作业风险控制序号类别危险点危险源安全预控措施工作前与运行人员共同

15、确定工作地点，核对设备双编号，1误入带电间隔防止走错间隔造成人相邻的运行设备应有明显的隔离措施，工作负责人应向身或设备伤害全体工作班成员进行工作范围的交底，专人监护。使用试验电源盘没有必须使用装有漏电保护器的电源盘。漏电开关2 电源的使用1、螺丝刀等工具金属裸露部分除刀口部分应外包绝缘。接、拆低压电源2、接拆电源必须在电源开关拉开的情况下进行。3 误碰4 误整定5 误接线3、临时电源必须使用专用电源，禁止从运行设备上取得电源。1、工作前要先熟悉屏内运行设备相关或带电接线。2、分合断路器必须由值班员操作。3、切换前交流电压、直流电源及联跳运行断路器出口回路压板、端子排用绝缘胶布封好。4、清尘时使

16、用绝缘工具，不得使用带金属的清扫工具。误动运行设备5、进入内嵌式保护屏时，金属器具不得误碰屏内接线，拉合保护屏时不能用力过大，以防造成厂家屏内配线松动、断裂或使保护震动。6、严格执行工作票及安全措施单，联跳运行开关或失灵启动、远跳压板负电端以绝缘胶布包好。1、工作前应确认最新定值单，打印一份运行定值留底。2、正式定值调整后应与值班员核对无误，并打印一份定防止误整定定值值附在保护检验记录后。3、修改单项定值时，要注意同时修改与之相关联的其他CPU或保护装置定值。现场安全措施安全措施及图纸如有错误， 可1、必须具备与现场设备一致的图纸。工作前须再次核对能造成做安全措施安确认图纸与现场情况一致。全措

17、施时误跳运行设备拆除二次回路接线时，易发生遗漏及误恢复事故；隔离不当造成PT 短路和 CT开路2、严格执行安全措施安全措施单，不跳项，漏项；严禁CT开路；加入试验电压应先用万用表测量确无电压。3、接、拆二次线至少有两人执行，并做好记录。4、试验接线要经第二人复查后方可通电。拆动二次接线 （特别是端子外侧接线） ，有可5、拆动端子前应当先核对无误；接线解除开后当用绝缘能造成二次交、 直流电胶布包好，并做好记录。压回路短路、 接地，联跳回路误跳运行设备6、试验的电流、电压回路与运行设备的电流电压回路应防止试验电流、 电压加有明显断开点，与运行设备连接的端子排应用红色绝缘入运行设备胶布封好，防止试验

18、电流、电压加入运行设备引起误动，特别注意后级串接的电流回路。人身静电造成保护装1、拔插插件时装置必须停电，同时释放手上静电后方可置集成电路芯片损坏进行。进行精度测试时， 长期2、电流：通入 10Ie 时，不能超过 10s。加入大电流损坏保护3、电压：通入时，不能超过10s 。装置或试验装置断开或投入电源顺序5、断开保护、操作、通风电源空气开关或取下保险时，错以致空气开关越级要先断开分级电源，再断开总电源，投入时顺序相反。6其他跳闸6、若有空气开关跳闸时，要先查明原因后方可送电。7、断开 PT二次空气开关或保险。PT 反充电8、试验时，如要加入交流电压，要先测量电压回路确无电压。表计量程选择不当

19、或用低内阻电压表测量9、万用表量程及档位选择正确。联跳回路， 易造成误跳运行设备其它安全措施1) 进入施工现场，工作负责人应召集有关工作成员进行“站班会”宣读，三交、三查，落实风险控制措施并签字，并根据当日工作内容，做好相关安全措施。设置明显的安全标志和围栏。2) 工作人员、驾驶员在乘车途中，严格遵守中华人民共和国道路交通安全。3) 认真做好检查验收过程中发现问题的处理和消缺工作，彻底进行电气设备和现场清洁卫生，为工程进入投产运行奠定基础。4) 工作中遇雷、雨、大风或其他任何情况威胁到工作人员的安全时，工作负责人或监护人可根据情况，临时停止工作。八、现场文明施工与环境保护施工人员纪律严明，施工人员进站穿着符合规范，佩戴工作牌；施工场地清洁、整齐、有序。施工机具在规定地点摆放整齐。确保场地整齐有序，交通畅通。临时电源在变电站值班员的指定地点搭接，并使用性能完好的临时电源专用线盘。施工机械、设备保养良好。施工结束，清扫工作现场，做到“工完、料尽，场地清”。
