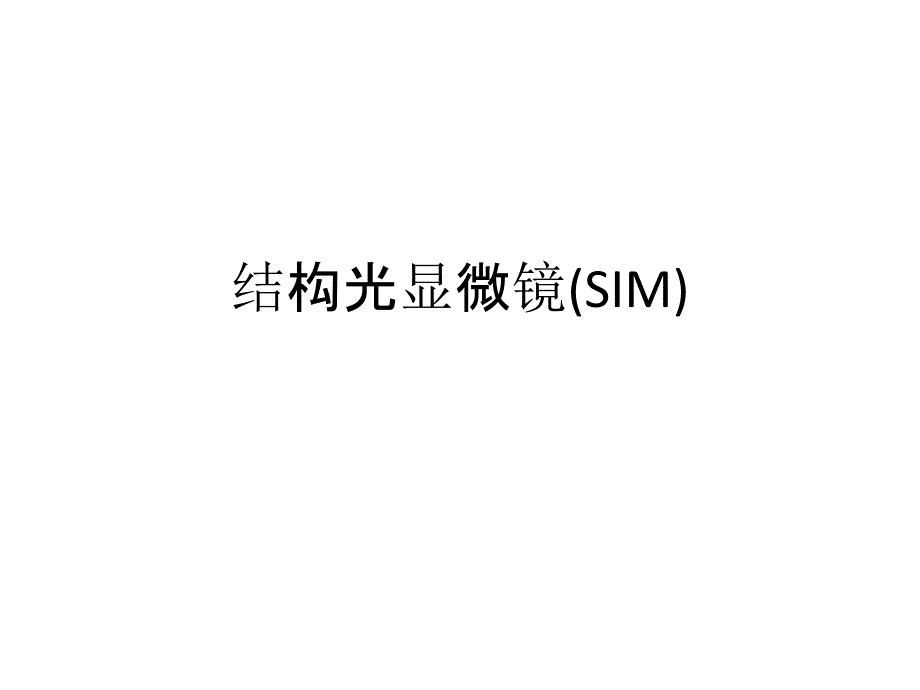

结构光显微镜SIM.ppt

上传人:田海滨 文档编号:128758 上传时间:2025-07-11 格式:PPT 页数:9 大小:462KB
下载 相关 举报
结构光显微镜SIM.ppt_第1页
第1页 / 共9页
结构光显微镜SIM.ppt_第2页
第2页 / 共9页
结构光显微镜SIM.ppt_第3页
第3页 / 共9页
结构光显微镜SIM.ppt_第4页
第4页 / 共9页
结构光显微镜SIM.ppt_第5页
第5页 / 共9页
点击查看更多>>
资源描述

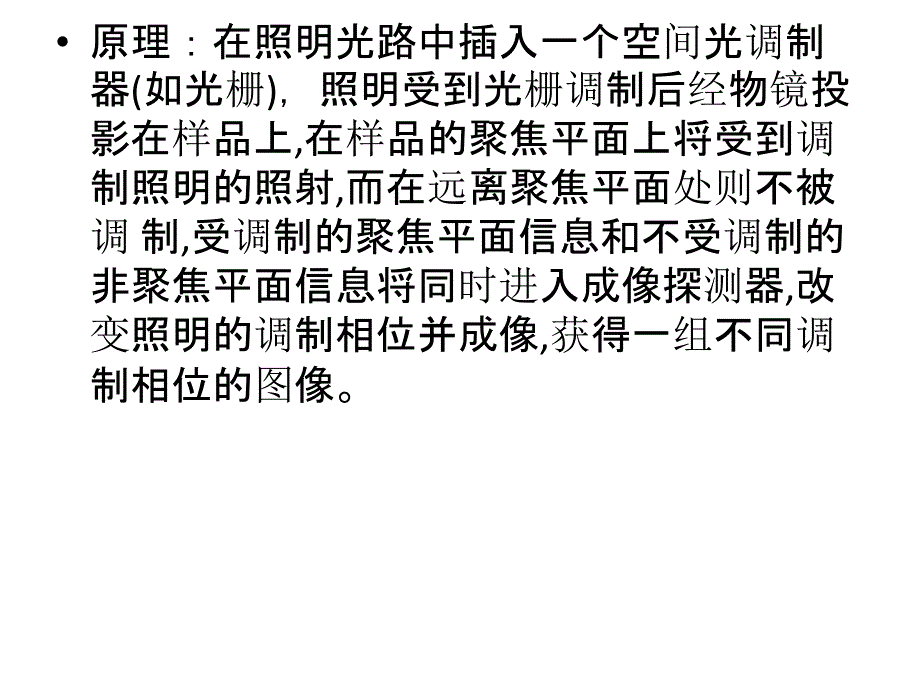

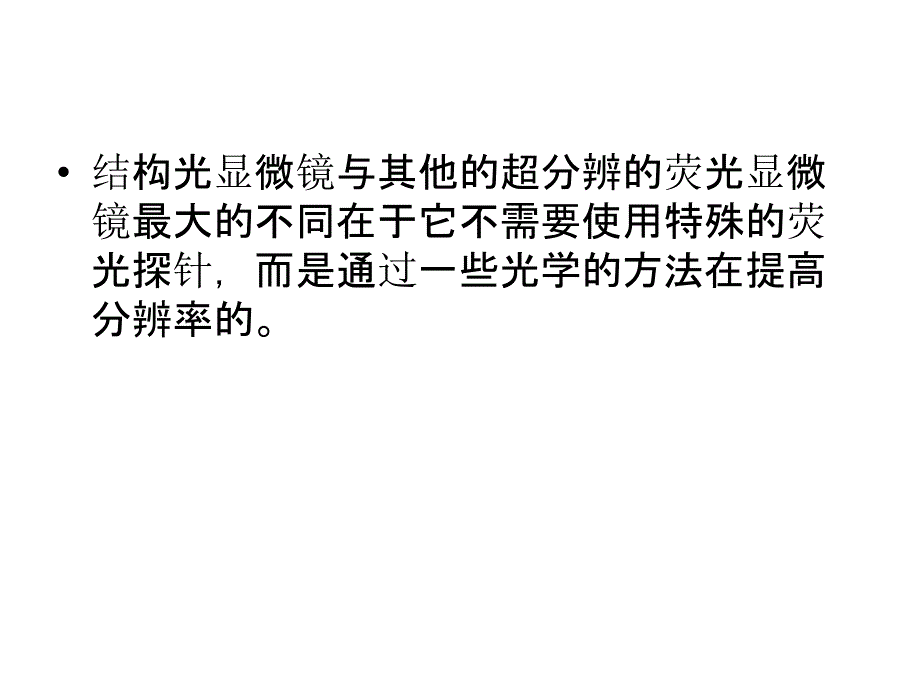

结构光显微镜(SIM)原理:在照明光路中插入一个空间光调制器(如光栅),照明受到光栅调制后经物镜投影在样品上,在样品的聚焦平面上将受到调制照明的照射,而在远离聚焦平面处则不被调 制,受调制的聚焦平面信息和不受调制的非聚焦平面信息将同时进入成像探测器,改变照明的调制相位并成像,获得一组不同调制相位的图像。结构光显微镜与其他的超分辨的荧光显微镜最大的不同在于它不需要使用特殊的荧光探针,而是通过一些光学的方法在提高分辨率的。常规显微镜与结构光显微镜的最大的不同在于照明模式不同。常规显微镜是使用均匀光照。而结构光显微镜顾名思义使用的式结构光。通过下面的一个比较我们可以更清楚的看到两者的分辨率的差别。两者的成像过程:常规显微镜结构光显微镜空间域与空间频率域可互相转换。在空间频率域中可以引用已经很成熟的频率域技术,处理的一般步骤为:对图像施行二维离散傅立叶变换或小波变换,将图像由图像空间转换到频域空间。在空间频率域中对图像的频谱作分析处理,以改变图像的频率特征。结构光显微镜通过将高的空间频率转换为直流变频,使其能够通过低通滤波器。结构光显微镜成像的质量取决于光栅的粗细,光栅越细越好。但是它也受到衍射的限制。它最多能把频率缩小一半。所以分辨率是常规显微镜的二倍。共焦荧光与结构光显微镜的共性与差别:1.都增强了两倍的分辨率。2.但是由于SIM有着更少的低频信号,对比度高。故成像更好。
