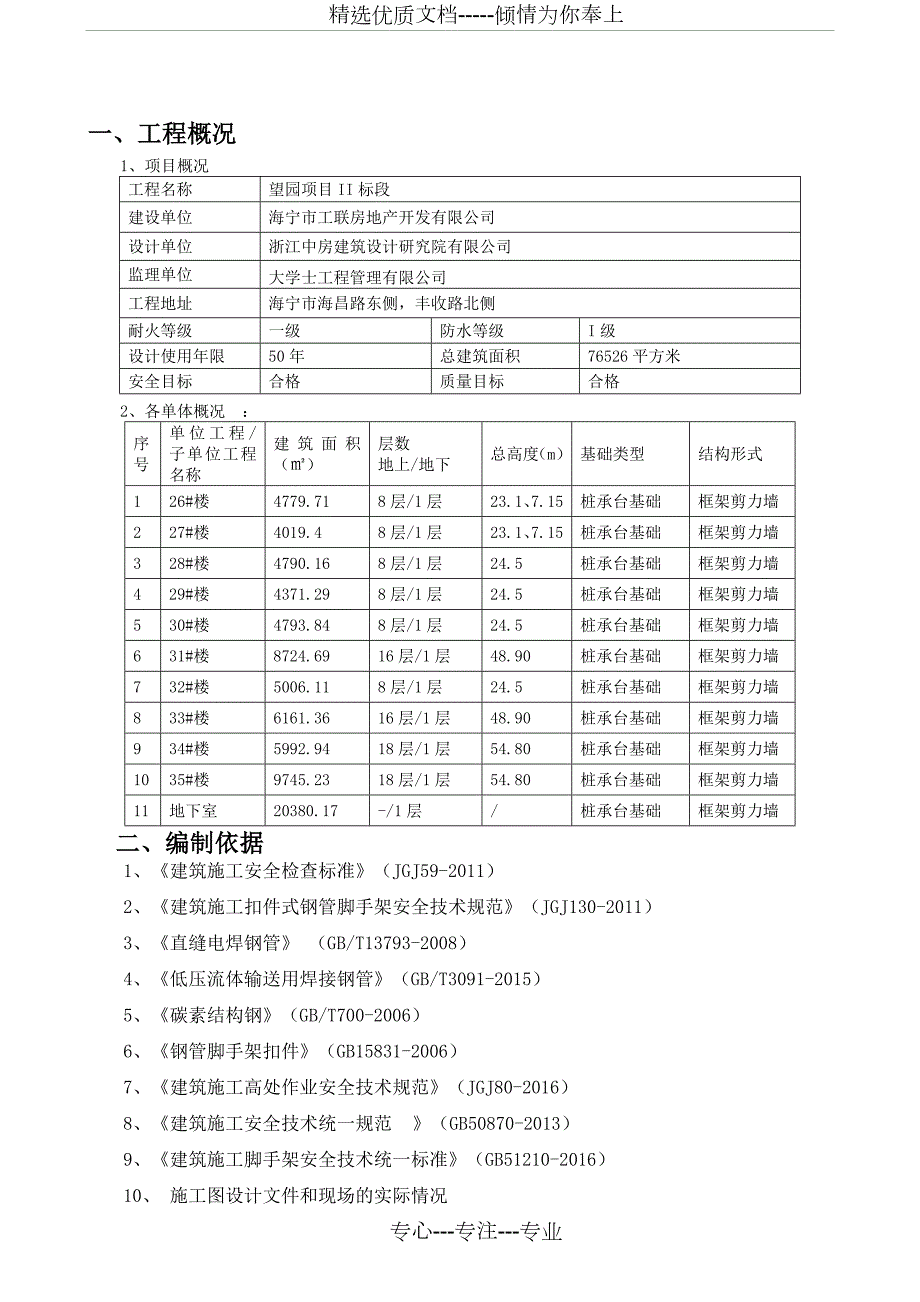

1、精选优质文档-倾情为你奉上海宁市工联房地产开发有限公司望园项目II标段落地脚手架专项施工方案编制： 职务：公司技术中心职员 职称：助理工程师审核： 职务：公司技术中心经理 职称：工程师批准： 职务：公司技术负责人 职称：高级工程师浙江恒力建设有限公司2018年06月10日目录专心-专注-专业一、工程概况1、项目概况工程名称望园项目II标段建设单位海宁市工联房地产开发有限公司设计单位浙江中房建筑设计研究院有限公司监理单位大学士工程管理有限公司工程地址海宁市海昌路东侧，丰收路北侧耐火等级一级防水等级I级设计使用年限50年总建筑面积76526平方米安全目标合格质量目标合格2、各单体概况 ：序号单位工
2、程/子单位工程名称建筑面积（）层数地上/地下总高度（m）基础类型结构形式126#楼4779.718层/1层23.1、7.15桩承台基础框架剪力墙227#楼4019.48层/1层23.1、7.15桩承台基础框架剪力墙328#楼4790.168层/1层24.5桩承台基础框架剪力墙429#楼4371.298层/1层24.5桩承台基础框架剪力墙530#楼4793.848层/1层24.5桩承台基础框架剪力墙631#楼8724.6916层/1层48.90桩承台基础框架剪力墙732#楼5006.118层/1层24.5桩承台基础框架剪力墙833#楼6161.3616层/1层48.90桩承台基础框架剪力墙934
3、楼5992.9418层/1层54.80桩承台基础框架剪力墙1035#楼9745.2318层/1层54.80桩承台基础框架剪力墙11地下室20380.17-/1层/桩承台基础框架剪力墙二、编制依据1、建筑施工安全检查标准（JGJ59-2011）2、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）3、直缝电焊钢管 （GB/T13793-2008）4、低压流体输送用焊接钢管（GB/T3091-2015）5、碳素结构钢（GB/T700-2006）6、钢管脚手架扣件（GB15831-2006）7、建筑施工高处作业安全技术规范（JGJ80-2016）8、建筑施工安全技术统一规范（GB508
4、70-2013）9、建筑施工脚手架安全技术统一标准（GB51210-2016）10、 施工图设计文件和现场的实际情况11、危险性较大的分部分项工程安全管理规定中华人民共和国住房和城乡建设部令第37号12、进一步加强危险性较大的分部分项工程安全管理的通知建办质（2017）39号13、住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知（建办质201831号）三、施工计划1、施工进度计划脚手架起止时间2018.9.102018.12.25脚手架施工进度计划工期(天)107作息时间(上午)7：3011：00作息时间(下午)12：0017：302、周转材料序号名称规格单位1钢
5、管48.33.6t2扣件/个3安全平网/m24垫木20050mmm3、检测仪器名称规格数量精度电子经纬仪DT202C3精密水准仪32”全站仪一台RXT-23212”，最大允许误差20”自动安平水准仪1千米往返3mm红外线水准仪1激光垂直仪DZJ23h/40000对讲机65、本工程26#楼、27#楼、28#楼、29#楼、30#楼、32#楼采用落地脚手架，31#楼、32#楼、33#楼、34#楼、35#楼底部采用落地脚手架，上部采用悬挑脚手架。26#楼、27#楼、28#楼、29#楼、30#楼、32#楼落地架搭设高度为27.5m，共搭设15排架子；31#楼、33#楼落地架搭设高度为22.45m，共搭设
6、12排架子；34#楼、35#楼落地架搭设高度为28.35m，共搭设16排架子。脚手架立杆横距为1.2米，纵距为1.5米，墙体转角处为1.20米。脚手架底排高2.00米，其余各排1.80米，脚手架底部设置双立杆，双立杆高度为6m。6、脚手架剪刀撑从转角处开始地面成4560角，循环连续设置，并应到顶排扶手拦杆处连接。交叉点应用扣件连接，剪刀撑杆必须与立杆连接。7、遇雨篷、结构线条等悬挑结构处，在立杆位置留洞，待外架拆除后进行封堵。8、脚手架和主体支模架同步搭设且超过施工层一排架子，一次搭设高度不超过相邻连墙件两步。四、施工工艺技术1、材质(1)钢管：钢管采用48.3*3.6的高频焊接钢管。材质要符
7、合碳素结构钢GB/T7002006中的A3钢的技术条件，管材符合低压流体输送焊接钢管GB/T30912015中的普通钢管的规定，有严重锈蚀弯曲压扁损伤和裂纹者均应剔除。(2)扣件：应符合GB15831-2006的规定，其机械性能不低于KTH330-08的可锻铸铁的要求，其附件（T型螺栓螺母垫圈）的材料应符合A3抽象的要求。如发现扣件有裂纹气孔砂眼变形和滑丝等缺陷的不得使用。扣件和钢管的贴面要接触良好。(3)竹笆：应横向密编，纵片不得少于五道，每道用双片。横片一正一反，在四周边应用两根竹片相对夹紧，并打眼穿铁丝扎牢。竹片规格为1.200.80米，厚度不小于8mm。(4)安全网必须采用三证齐全的阻
8、燃密目式安全网。规格为1.86m、1.60.3m，网重3kg以上.2、立杆基础立杆基础采用素土夯实，10厚C20混凝土。钢管脚手架立杆底部设垫板(垫板尺寸：长200mm，宽200mm，厚50mm)和纵横相连扫地杆，脚手架四周设20cm20cm排水沟（离外立杆0.3m），排水沟四个角设置集水井。排水沟与下水道管网连接好，排水沟应平直，排水流畅，沟底无积水。3、架体与建筑结构拉结(1)架体拉结，水平方向立杆间距每隔两垮，垂直方向每隔两步框架梁外侧采用短钢管预埋入砼梁内，刚性拉结点采用短钢管，拆模后短钢管再与立杆用扣件连接，扣件使用双扣件。(2)在转角凹凸部位、架子断开处、封顶处进行加密、加强。并且
9、在边缘及转角处1米范围内必须设拉结点。4、脚手板、防护拦杆(1)采用0.801.20竹脚片横向铺设，每步脚片满铺，脚片四角用18#铅丝单独绑扎牢固，脚片横向铺设不留空隙。(2)脚手架防护，外立杆从第二步起，设置踢脚杆高度为0.18m，扶手拦杆高度0.6m、1.2m，顶排护手栏杆不少于三道，分别为0.60m、1.20m和1.80m，脚手架外侧采用三证齐全的密目型安全网进行封闭围护，每个孔洞用18#铅丝双股绑扎牢固。5、小横杆设置(1)小横杆应设置在立杆与大横杆交点处，小横杆两端固定在立杆上、大横杆下方。(2)两端伸出扣件不小于10cm。5、杆件搭接立杆接长除在顶层顶步可采用搭接外，其余各层各步必
10、须采用对接。搭接时搭接长度不小于1m，且不少于三只旋转扣件紧固。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。当采用对接扣件连接时，纵向水平杆的对接扣件应交错布置。当采用搭接时，纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。6、架体内封闭(1)设置位置：内立杆距墙水平距离应不大于20cm。(2)脚手架施工层内立杆与建筑物之间必须采用安全网封闭，施工层以下每隔3步及底部也应采取措施进行封闭。7、通道(1)人员由上人斜道及室内楼梯上下，室内楼梯两侧设防护栏杆。(2)落地脚手架外侧搭设来回“Z”字形上人斜道。(3)斜道坡
11、度为1:3，坡道长度为5.4m，平台长为2米，宽度为1.2米，斜道立杆不得借用外架子立杆，与外架子外立杆采用钢管扣件连接，临边用毛竹脚片围护，高度1.2米，在1.2米和0.3米处设栏杆和踢脚杆，并用红黄漆相色。(4)斜道脚手片上每隔0.3米用8002040mm木条设一根防滑条，并绑扎牢固。(5)每二个斜道平台设消防灭火器一只，挂设高度为1.5m，并由专人负责。8、卸料平台(1)采用6根48.3钢管单独搭设面积2.0m1.8m。(2)基础做法同脚手架，每层设置刚性连接。(3)平台两侧采用二道钢管栏杆，高度分别为0.6m、1.2m，并采用脚手片直立封闭，高度1.2m，平台采用厚4cm以上木板与进料
12、方向垂直铺设，并用木压条紧固。(4)平台口防护采用有防外开装置的定型双开防护门。9、交底与验收(1)架子搭设应持证上岗，开工前由安全员针对架子搭设进行技术交底，并按操作规程进行操作。(2)施工操作人员戴好安全帽，系好安全带，对搭设过程进行检查和监督。(3)每完成二步架子必须申请验收，经项目经理、施工员、安全员、操作员验收合格挂牌后才能使用。(4)下排验收合格后，才能进行上部架子搭设，整个架子完成后进行整体验收，验收合格有关责任人签字后方可使用。10、检查和保养(1)按照安全检查制度规定，每月二次脚手架进行检查，特别是基础的沉降，架体的倾斜，连墙拉结是否牢固等，发现问题及时解决处理。(2)加强对
13、脚手架的保养，经常清理架子脚手片上垃圾，严禁架子超载堆放。(3)底排立杆、斜道立杆和剪刀撑漆黄黑相漆，整个外脚手架应横平竖直，验收牌挂设整齐，安全网应清洁、整齐。11、脚手架拆除(1)架子拆除前，应对架体进行全面检查一遍，先制订拆除计划，进行技术交底后方可拆除。(2)拆架时，周围设围栏或警戒标志，划出工作禁区，并设专人看管，禁止非拆人员进入。(3)拆除方法：脚手架拆除必须按照先搭后拆，后搭先拆的原则，按层次由上而下进行，所有拉结点应随脚手架逐层拆除，严禁先将拉结点或数层拆除后再拆脚手架。(4)拆架时先拆防护拦杆，然后依次拆小横杆、大横杆十字撑、立杆等，拆大横杆十字撑要先拆中间扣，再拆两头扣。(
14、5)拆下的材料必须及时运送到地面，不得堆放在脚手架和楼层上。(6)拆架过程，最好中途不要换人，操作时思想要集中，上下呼应。五、施工安全保证措施1、组织保障措施1.1建立项目经理、项目技术负责人、安全员为领导小组的安全管理体系，脚手架搭设和拆除由架子工班长负责施工，安全员现场监督。1.2项目部管理人员序号单 位职 务姓 名电话1浙江恒力建设有限公司项目经理褚明2浙江恒力建设有限公司项目技术负责人俞苏维3浙江恒力建设有限公司施工员糜智锋4浙江恒力建设有限公司安全员沈智超5浙江恒力建设有限公司安全员郜丽琼6浙江恒力建设有限公司安全员兰剑飞7浙江恒力建设有限公司质量员裴晓佳8浙江恒力建设有限公司资料员
15、褚天成9浙江恒力建设有限公司材料员许乐威10浙江恒力建设有限公司架子工班组长闵保林1.3.安全生产责任制1.3.1项目经理(1)项目经理是项目安全生产的第一责任人，全面负责本工程安全生产工作。(2)按照安全技术措施要求，保证各种安全防护设施齐全有效。(3)加强对工人的安全技术和安全纪律教育，组织工人学习安全技术规程，制止违章作业。(4)定期组织的安全检查，及时消除事故隐患。(5)负责具体落实施工组织设计中的单位工程的分部分项工程安全技术措施。(6)职工发生各类工伤事故，应立即上报，负责保护好现场，提出防范措施并负责落实。1.3.2项目技术负责人(1)贯彻执行国家、地方有关标准规范，对施工生产的
16、有关安全技术问题负责。(2)编制安全生产施工组织设计方案，并进行交底。(3)负责监督施工方案中针对性安全事项，严格控制不合格品投入使用。(4)参加安全生产定期或不定期安全检查，对特殊施工过程的安全生产进行把关。(5)负责模板的验收及拆除审批。(6)参加大型机械设备的验收工作。1.3.3施工员(1)协助项目经理做好现场的各项安全工作。(2)贯彻“谁施工谁负责安全”的原则，具体落实施工组织设计的安全技术措施。对不同工种、作业部门、作业内容，进行单位、分部、分项工程的书面交底。(3)对现场搭设的脚手架、塔吊等设备或设施，及时通知上级有关部门组织验收，合格挂牌投入使用。(4)特种作业人员必须持有上岗证
17、5)辅导班组的安全管理工作，参加或组织每半月一次的安全检查，对检查中发现的不安全因素做好整改工作。(6)协助上级完成安全网络，做好安全生产各项台帐，日记。1.3.4安全员(1)贯彻安全生产的各项规定，并模范遵守。(2)参与施工组织设计中的安全技术措施的制订及审查。(3)经常深入现场检查、监督各项安全规定的落实，消除事故隐患。(4)进行对职工安全生产的宣传教育和对特种操作人员的考核。(5)正确行使安全否决权，做到奖罚分明，处事公正，同时做好各职能部门对本工程安全生产检查的配合工作。1.3.5各班组长(1)班组长是现场施工区最小的基层单位，具体决定了生产是否安全，班组长对班组员工的安全负有直接
18、的责任。(2)班组长应模范遵守安全生产的规章制度，带头并督促本组职工认真学习技术操作规程和各项规定。(3)开好班前安全会，根据每个职工的思想动态和实际逐个进行工序安全交底。新工人在未熟悉工作环境前，指定专人管好新工人的人身安全。(4)配合安全员、施工员的安全检查和奖罚，经常性地检查指导本工地安全生产情况，及时制止违章、冒险作业。(5)教育本组职工爱护各种安全设施和标志，对照职工岗位责任书促使职工落实做好，同时积极向项目部提出改善安全管理的合理化建议。(6)发生意外事故，要负责抢抢救伤者，防护现场，同时及时向上级报告并参加分析。2、技术措施(1)脚手架必须配合施工进度搭设，一次搭设高度不应超过相
19、邻连墙件以上二步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定措施与建筑结构拉结。(2)每搭完一步脚手架后，应按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。(3)立杆搭设应符合下列规定：1）相邻立杆的对接连接应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第6.3.6条的规定；2）脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；3）当架体搭设至有连墙件的主节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。(4)脚手架纵向水平杆的搭设应符
20、合下列规定：1）脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；2）纵向水平杆的搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第6.2.1条的规定；3）在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。(5)脚手架横向水平杆搭设应符合下列规定：1）搭设横向水平杆应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第6.2.2条的构造规定；2）双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不应大于100mm；3）单排脚手架的横向水平杆不应设置在下列部位：设计上不允许留脚手眼的部位；过梁上与过梁两端成60角的三角形
21、范围内及过梁净跨度1/2的高度范围内；宽度小于1m的窗间墙；梁或梁垫下及其两侧各500mm的范围内；砖砌体的门窗洞口两侧200mm和转角处450mm的范围内；其他砌体的门窗洞口两侧300mm和转角处600mm的范围内；墙体厚度小于或等于180mm；独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；砌筑砂浆强度等级小于或M2.5的砖墙。(6)脚手架纵向、横向扫地杆搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第6.3.2条、第6.3.3条的规定。(7)脚手架连墙件安装应符合下列规定：1）连墙件的安装应随脚手架搭设同步进行，不得滞后安装；2）当单、双排脚手架施工操作层高出相邻连墙
22、件以上两步时，应采取确保脚手架稳定的临时拉结措施，直到上一层连墙件安装完毕后再根据情况拆除。(8)脚手架剪刀撑与双排脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装。(9)脚手架门洞搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第6.5节的造规定。(10)扣件安装应符合下列规定：1）扣件规格必须与钢管外径相同；2）螺栓拧紧扭力矩不应小于40Nm，且不应大于65Nm；3）在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；4）对接口径开口应朝上或朝内；5）各杆件端头伸出扣件盖板边缘长度不应小于1
23、00mm。(11)作业层、斜道的栏杆和挡脚板的搭设应符合下列规定：1）栏杆和挡脚板均应搭设在外立杆的内侧；2）上栏杆上皮高度应为1.2m；3）挡脚板高度不应小于180mm；4）中栏杆应居中设置。(12)脚手板的铺设应符合下列规定：1）脚手架应铺满、铺稳，离墙面的距离不应大于150mm；2）采用对接或搭接时均应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第6.2.4条的规定；脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上；3）在拐角、斜道平台口处的脚手板，应用镀锌钢丝固定在横向水平杆上，防止滑动。 (13)钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通纵向水平杆，
24、形成避雷网络，并检测接地电阻不大于30。(14)外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。(15)定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。(16)外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。(17)外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。(18)严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。(19)保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。(20)结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使
25、用。任何班组长和个人，未经同意不得任意拆除脚手架部件。(21)严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。(22)各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。脚手架拆除技术措施1、拆架前：（1）应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；（2）应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；（3）应由单位工程负责人进行拆除安全技术交底；（4）应清除脚手架上杂物及地面障碍物。2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。当脚手架采取分段、分立面拆除
26、时，对不拆除的脚手架两端，应先按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第6.4.4条、第6.6.4条、第6.6.5条设置连墙件和横向斜撑加固。3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。4、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆横向水平杆、纵向水平杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。5、拆立杆时，要先抱住立杆再拆开最后两个扣件，拆除纵向水平杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣件。6、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架
27、分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。10、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的构配件应按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的规定及时检查、整修与保养，并应按品种、规
28、格分别存放。11、高层建筑脚手架拆除，应配备良好的通讯装置。12、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。13、如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。14、翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。安全管理1、搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5036考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗；2、搭设人员必须戴安全帽、系安全带、穿防滑鞋；3、脚手架的构配件质量与搭设质量，应按安全技术规范规定进行检查验收，合格后方准许使用；4、作业层
29、上的施工荷载应符合设计要求，不得超载。不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备，严禁拆除或移动架体上安全防护措施；5、当有六级以及六级以上大风和雾、雨、雪天气，应停止脚手架的搭设与拆除作业。雪后架上作业应有防滑措施，并扫除积雪；6、夜间不宜进行脚手架搭设与拆除工作；7、脚手架的安全检查与维护，应按相应安全技术规范进行；8、脚手板应铺设牢靠、严实，并应用安全网双层兜底，施工层以下每隔10m应用安全网封闭；单、双排脚手架、悬挑式脚手架沿架体外围应用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆的内侧，并应与架体绑扎牢固。9、在脚手架使用期间，严禁拆除
30、主节点处纵、横向水平杆、连墙件、交叉支撑、水平架、加固栏杆和栏杆；10、当在脚手架使用过程中开挖脚手架基础下的设备基础或管沟时，必须对脚手架采取加固措施；11、临街搭设脚手架时，外侧应有防止坠物伤人的防护措施；12、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；13、工地临时用电线路的架设及脚手架接地、避雷措施等。应按现行行业标准施工现场临时用电安全技术规范JGJ46-2005的有关规定执行；日常维护管理要求1、使用完毕的脚手架架料和构件、零件要及时回收、分类整理，分类存放。堆放地点要场地平坦，排水良好，下设支垫，钢管、角钢、钢桁架和其他钢构件最好放在室内，如果放在露天，应用毡、席加
31、盖、扣件、螺栓及其他小零件，应用木箱。钢筋笼或麻袋、草包等容器分类贮存，放在室内；2、弯曲的钢管杆件要调直，损坏的构件要修复，损坏的扣件、零件要更换；3、做好钢铁件的防锈和木制件的防腐处理，钢管外壁在湿度较大地区（相对湿度大于75%），应每年涂刷防锈漆一次；其他地区可两年涂刷一次。涂刷时涂层不宜过厚。经彻底除锈后，涂一度红丹即可。钢管内壁可根据地区情况，每24年涂刷一次，每次涂刷两遍。角钢、桁架和其他铁件可每年涂刷一次。扣件要涂油，螺栓宜镀锌防锈，使用35年保护层剥落后再次镀锌。没有镀锌条件的，应在每次使用后用煤油洗涤并涂机油防锈。木制件应做好防腐处理，钢制件应涂红丹及防锈涂料；4、搬运长钢管
32、长角钢时，应采取措施防止弯曲。拆架应拆成单片装运，装卸时不得抛丢，防止损坏；5、脚手架使用的扣件、螺栓、螺母、垫板、连接棒、插销等小配件极易丢失。在安装脚手架时，多余的小配件应及时收回存放，在拆卸脚手架时，散落在地面上的小配件要及时收捡起来；6、健全制度，加强管理，减少损耗和提高效益是脚手架管理的中心环节。比较普遍采用的管理办法有两种（1）由架子工班（组）管理，采用谁使用、谁维护、谁管理的原则，并建立积极地奖罚制度、做到确保施工需要，用毕及时归库、及时清理和及时维修保养，减少丢失和损耗；（2）由材料部门集中管理，实行租赁制。施工队根据施工的需要向公司材料部门租赁脚手架材料，实行按天计费和损坏
33、赔偿制度。3、监测监控措施（1）监测控制：采用经纬仪、水准仪、卷尺对架体进行监测，主要监测支架的沉降、位移和变形。（2）监测点设置：观测点设置在立杆1.2m标高处，用“+”字标出对比点，固定观测标准点在坚固基础上设置，宜采用钢钉或钢筋头在砼中预埋，柱或砼墙边监测点直接在浇筑好的砼上用钢钉钉入砼中作为固定对比观测点。监测点设置间距不超过20m。（3）监测措施：架体搭设、使用直至完全拆除过程中，派专人检查支架和支撑情况，发现下沉、松动、变形和水平位移情况的应及时解决。（4）监测说明1）班组每日进行安全检查，项目部进行安全周检查，公司进行安全月检查；2）日常检查、巡查重点部位如下：杆件的设置和连接，
34、扫地杆、连墙件、支撑，剪刀撑等构件是否符合要求；连墙件是否松动；架体是否有不均匀沉降，垂直度偏差；施工过程中是否有超载现象；安全防护措施是否符合规范要求；架体与杆件是否有变形现象；地基是否有积水，底座是否松动，立杆是否符合要求；卸荷钢丝绳受力状态，有无松动现象；（6）监测频率1）架体搭设期间，一般监测频率不超过35天/次；架体使用期间，一般监测频率不超过1015天/次,要求监测直至脚手架完全拆除。2）架体顶端水平位移预警值25mm，垂直度变化预警值20mm或沉降预警值20mm。3）监测数据超过预警值时必须立即停止施工，疏散人员，并及时进行加固处理。六、施工管理及作业人员配备和分工为了进一步提高
35、产品质量，体现企业的形象，本工程将由公司统一领导，并建立直接作用于本工程的管理组织安排具有丰富类似工程施工经验及较强管理能力的二级建造师俞婷婷担任本工程项目经理，本着“精干、高效”的原则，调集一批骨干人员组成本工程项目经理部进驻施工现场。以科学管理为依托，建立健全的、权力集中的、强有力的决策、指挥和管理机构，授权全面负责组织实施本工程部承包管理，对本工程的总体质量、总工期、安全文明施工、总造价、交付使用后的保修工作等全面负责，根据动态控制与管理的原则，实现统一指挥、统一部署、统一计划、统一管理，确保达到预定目标。主要施工管理人员配备和分工序号单 位职 务姓 名电话4浙江恒力建设有限公司项目经理
36、褚明5浙江恒力建设有限公司项目技术负责人俞苏维6浙江恒力建设有限公司施工员糜智锋7浙江恒力建设有限公司安全员沈智超8浙江恒力建设有限公司安全员郜丽琼9浙江恒力建设有限公司安全员兰剑飞10浙江恒力建设有限公司质量员裴晓佳11浙江恒力建设有限公司资料员褚天成12浙江恒力建设有限公司材料员许乐威主要作业人员配备和分工序号姓名工种证书号码备注1钟飞架子工浙E282闵保林架子工浙E133熊礼勇架子工浙E494余文斌架子工浙E505朱锦江架子工浙E776张炳康架子工浙E717周先甫架子工浙E708王兴祥架子工浙G869兰勇架子工浙G2710彭登架子工浙G4911朱乾斌架子工浙 E5512杨大林架子工浙 E
37、5313李富强架子工浙 E5414黄正元架子工浙 E4715梁其金架子工浙 E46七、 验收要求1、 验收标准建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工脚手架安全技术统一标准（GB51210-2016）钢管脚手架扣件（GB15831-2006）直缝电焊钢管 （GB/T13793-2008）2、 验收程序脚手架分项工程检验批完成后，由项目技术负责人陈海宏组织操作班组、项目质量检查员武振华、施工员邓将、架子班组长闵保林进行自检合格后通知监理组织验收。3、 验收内容构配件允许偏差序号项目允许偏差 （mm）示意图检查工具1焊接钢管尺寸（mm） 外径 48.3壁厚 3.60.50
38、36游标卡尺2钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度0.18游标卡尺4钢管弯曲 a.各种杆件钢管的端部弯曲 l1.5m5钢板尺b.立杆钢管弯曲 3ml4m 4ml6.5m1220c.水平杆、斜杆的钢管弯曲l6.5m305冲压钢脚手板a.板面挠曲l4m1216钢板尺b.板面扭曲（任一角翘起）56可调托撑支托板变形1.0钢板尺塞尺脚手架搭设的技术要求、允许偏差与检验方法项 次项目技术要求允许偏差 （mm）示意图检查方法 与工具1地 基 基 础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-102单、 双 排 与 满 堂 脚 手 架 立 杆 垂 直 度最后验收 立杆垂直
39、度2050m100用经纬仪 或吊线和 卷尺下列脚手架允许水平偏差（mm）搭设中检查偏差的高度（m）总高度50m40m20mH=2 H=10 H=20 H=30 H=40H=507204060801007255075100750100中间档次用插入法。项 次项目技术要求允许偏 差（mm）示意图检查方 法 与工具3满 堂 支 撑 架 立 杆 垂 直 度最后验收垂 直度30m90用经纬 仪或吊 线和卷 尺下列满堂支撑架允许水平偏差（mm）搭设中检查偏差的高度（m）总高度30mH=2 H=10 H=20H=307306090中间档次用插入法。4单双 排、满 堂脚手架间距步距 纵距 横距205020钢板
40、尺5满堂支 撑架间距步距 立杆间距2030钢板尺项 次项目技术要求允许偏 差（mm）示意图检查方 法 与工具6纵向水 平杆高 差一根杆的 两端20水平仪 或水平 尺同跨内两 根纵向水 平杆高差107剪刀撑斜杆与地面 的倾角4560角尺8脚 手 板 外 伸 长 度对接=130150mml300mm卷尺搭接100mml200mm卷尺项 次项目技术要 求允许偏 差 （mm）示意图检查方 法与工具10扣件 安装主节点处 各扣件中 心点相互 距离150mm钢板尺同步立杆 上两个相 隔对接扣件的高差500mm钢卷尺立杆上的 对接扣件 至主节点的距离h/3纵向水平 杆上的对 接扣件至 主节点的 距离la/3
41、钢卷尺扣件螺栓拧紧扭力矩4065Nm扭力板手注：图中 1立杆；2纵向水平杆；3横向水平杆；4剪刀撑；扣件拧紧抽样检查数目及质量判定标准项次检查项目安装扣件数量（个）抽检数量（个）允许的不合格数1连接立杆与纵（横）向水平5190509115081杆或剪刀撑的扣件；接长立151280131杆、纵向水平杆或剪刀撑的281500202扣件5011200323120132005052连接横向水平杆与纵向水5190519115082151280133平杆的扣件（非主节点处）28150020550112003271201320050104、 验收人员序号单 位职 务姓 名电话4浙江恒力建设有限公司项目经理褚明5浙江恒力建设有限公司项目技术负责人俞苏维6浙江恒力建设有限公司施工员糜智锋7
