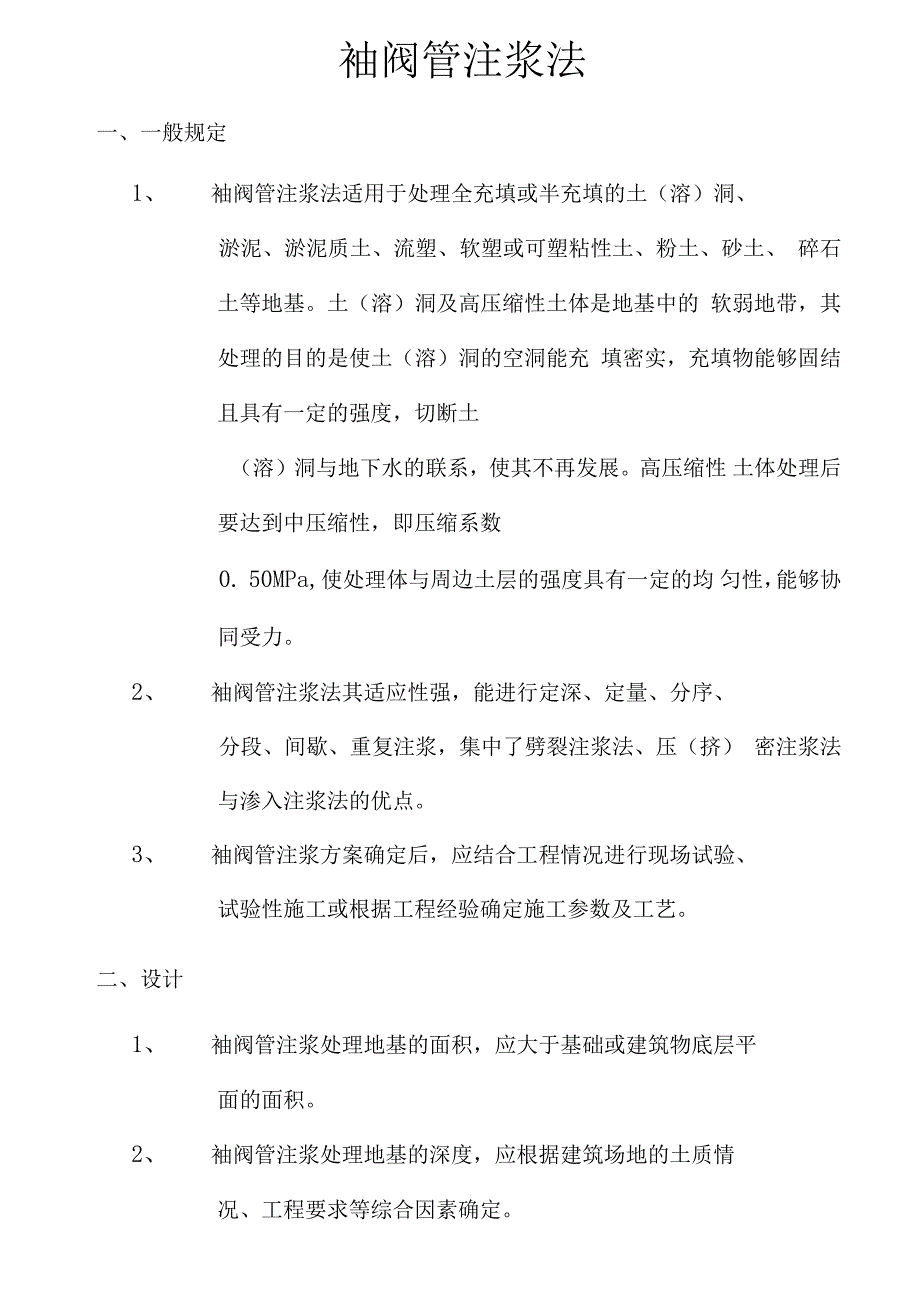

1、袖阀管注浆法一、一般规定1、 袖阀管注浆法适用于处理全充填或半充填的土（溶）洞、淤泥、淤泥质土、流塑、软塑或可塑粘性土、粉土、砂土、 碎石土等地基。土（溶）洞及高压缩性土体是地基中的 软弱地带，其处理的目的是使土（溶）洞的空洞能充 填密实，充填物能够固结且具有一定的强度，切断土（溶）洞与地下水的联系，使其不再发展。高压缩性 土体处理后要达到中压缩性，即压缩系数0. 50MPa,使处理体与周边土层的强度具有一定的均 匀性，能够协同受力。2、 袖阀管注浆法其适应性强，能进行定深、定量、分序、分段、间歇、重复注浆，集中了劈裂注浆法、压（挤） 密注浆法与渗入注浆法的优点。3、 袖阀管注浆方案确定后，应
2、结合工程情况进行现场试验、试验性施工或根据工程经验确定施工参数及工艺。二、设计1、 袖阀管注浆处理地基的面积，应大于基础或建筑物底层平面的面积。2、 袖阀管注浆处理地基的深度，应根据建筑场地的土质情况、工程要求等综合因素确定。3、 袖阀管注浆孔宜采用正方形或梅花形布置，孔间距为1. 502. 50m。4、 袖阀管注浆的材料为水泥，同时也可加入添加剂如粉煤灰或水玻璃。5、 袖阀管注浆地基的承载力特征值应通过现场原位测试（如标准贯入试验）确定。初步设计无试验资料时，可按当地 经验确定。6、 袖阀管注浆地基的变形计算，应符合现行国家标准建筑 地基基础设计规范（GB50007-2002）的有关规定。三

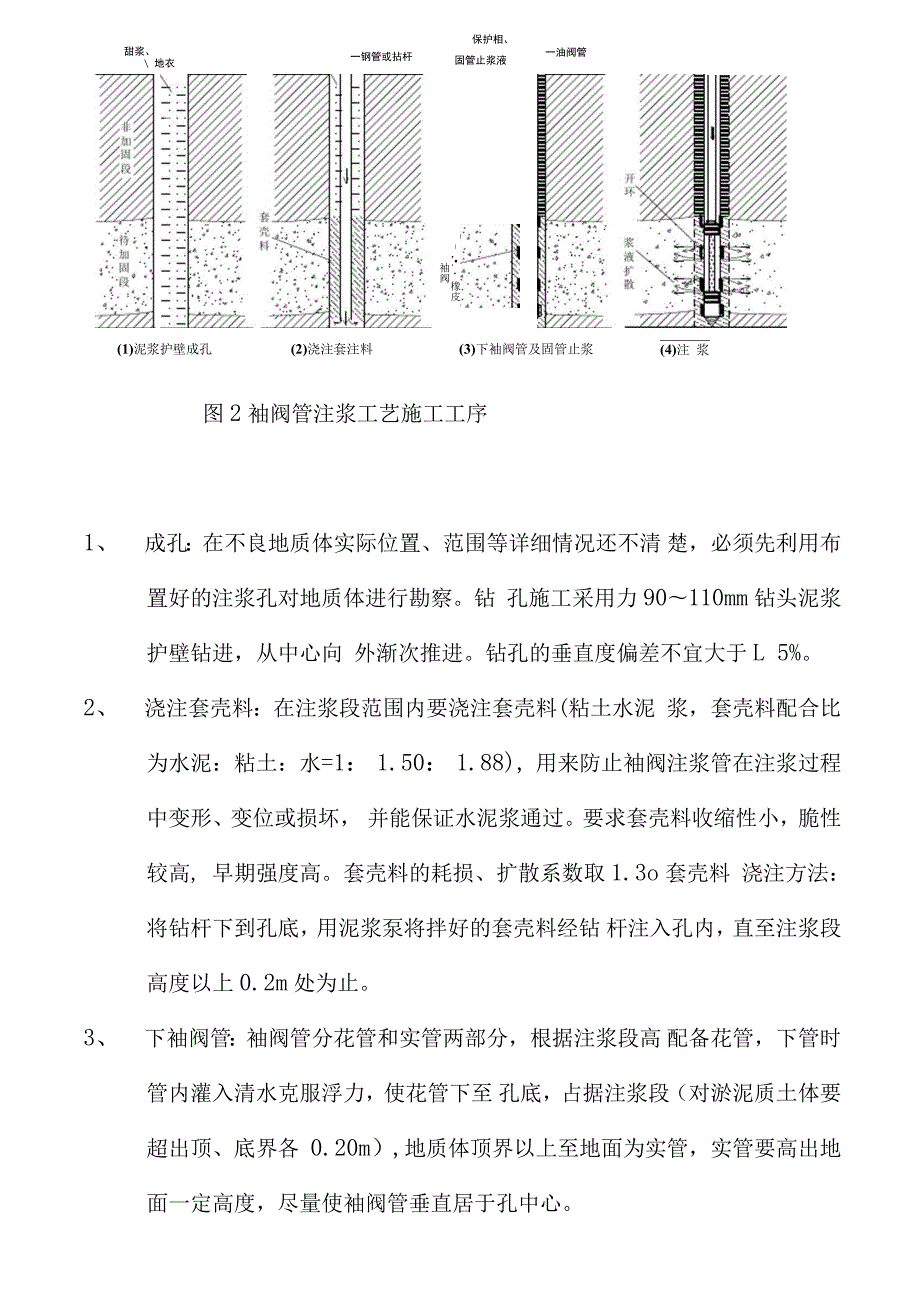

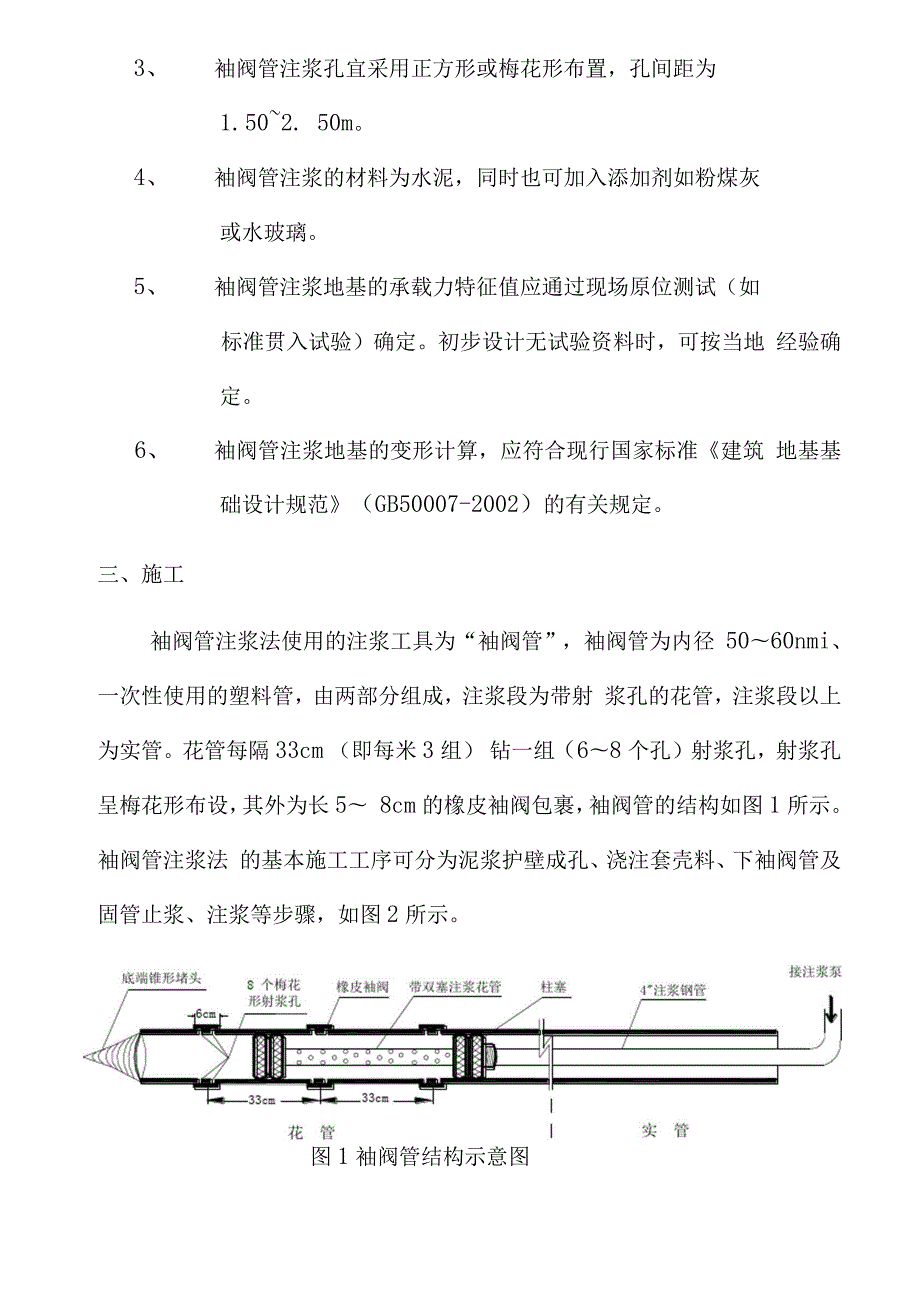

3、施工袖阀管注浆法使用的注浆工具为“袖阀管”，袖阀管为内径 5060nmi、一次性使用的塑料管，由两部分组成，注浆段为带射 浆孔的花管，注浆段以上为实管。花管每隔33cm （即每米3组） 钻一组（68个孔）射浆孔，射浆孔呈梅花形布设，其外为长5 8cm的橡皮袖阀包裹，袖阀管的结构如图1所示。袖阀管注浆法 的基本施工工序可分为泥浆护壁成孔、浇注套壳料、下袖阀管及 固管止浆、注浆等步骤，如图2所示。图1袖阀管结构示意图保护相、固管止浆液甜浆、(1)泥浆护壁成孔(2)浇注套注料 地衣一钢管或拈杆-，. 橡皮袖阀一油阀管(3)下袖阀管及固管止浆(4)注 浆图2袖阀管注浆工艺施工工序1、 成孔：在不良地
4、质体实际位置、范围等详细情况还不清 楚，必须先利用布置好的注浆孔对地质体进行勘察。钻 孔施工采用力90110mm钻头泥浆护壁钻进，从中心向 外渐次推进。钻孔的垂直度偏差不宜大于L 5%。2、 浇注套壳料：在注浆段范围内要浇注套壳料(粘土水泥 浆，套壳料配合比为水泥：粘土：水=1： 1.50： 1.88), 用来防止袖阀注浆管在注浆过程中变形、变位或损坏， 并能保证水泥浆通过。要求套壳料收缩性小，脆性较高, 早期强度高。套壳料的耗损、扩散系数取1.3o套壳料 浇注方法：将钻杆下到孔底，用泥浆泵将拌好的套壳料经钻 杆注入孔内，直至注浆段高度以上0.2m处为止。3、 下袖阀管：袖阀管分花管和实管两部
5、分，根据注浆段高 配备花管，下管时管内灌入清水克服浮力，使花管下至 孔底，占据注浆段（对淤泥质土体要超出顶、底界各 0.20m）,地质体顶界以上至地面为实管，实管要高出地 面一定高度，尽量使袖阀管垂直居于孔中心。4、 固管止浆:在袖阀管与孔壁之间的空隙中下入% 钢管至套壳料顶面（待加固地质体顶界位置），从% 钢管中注入配置好的 浆液直至孔口返出，孔口浆面下沉后应多次回灌，保证固管 止浆效果。浆液配合比为水：水泥二1： 1.50。5、 注浆：根据成孔的先后顺序，待套壳料具有一定强度后（一 般为3天），将4分带双塞的注浆钢管从袖阀管中下到注浆 位置，自下而上分段注浆，分段长L0、2.0m。注浆顺序
6、 由外向内推进；注浆速度：处理体底部和顶部注浆速度为 1520L/min,其它位置为2030L/min。注浆量根据搅拌桶 的容积、压力表确定。注浆次数：由于袖阀注浆一次性注浆 难以均匀，所以施工时，一般应分2、4次进行，具体次数应 根据不同的地质而定。终灌标准：保证地面不产生裂缝和隆 起，在0. 60. 8MPa的注浆压力下,泵量l2L/min,稳压 15mino6、 注浆前在地面设置1-3个沉降观测点，注浆时观测控制地面变化。四、质量检验1、袖阀管注浆处理地基的质量，主要应检查施工记录及检测 处理深度内的地基土的密实度及压缩性。2、抽样检验的数量，不应少于处理数量的1%,且每项单体 工程不应少于3点。3、袖阀管注浆地基竣工验收时，承载力检验宜采用现场标准贯入试验或抽芯的方法。五、八、七、八、九、（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资 料部分来自网络，供参考。可复制、编制，期待你的好评与关注）十、1、
