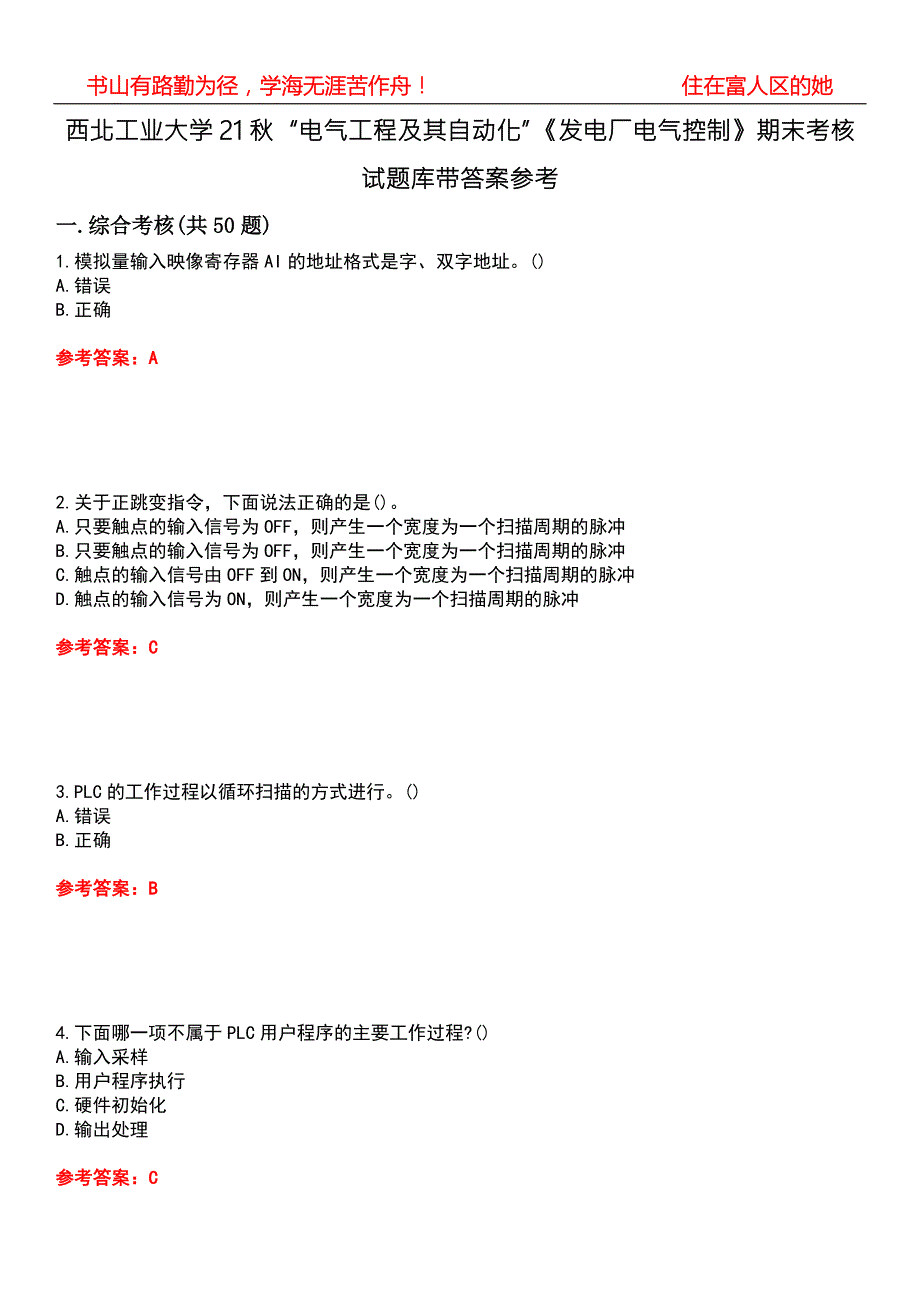

1、书山有路勤为径，学海无涯苦作舟！ 住在富人区的她西北工业大学21秋“电气工程及其自动化”发电厂电气控制期末考核试题库带答案参考一.综合考核(共50题)1.模拟量输入映像寄存器AI的地址格式是字、双字地址。()A.错误B.正确参考答案：A2.关于正跳变指令，下面说法正确的是()。A.只要触点的输入信号为OFF，则产生一个宽度为一个扫描周期的脉冲B.只要触点的输入信号为OFF，则产生一个宽度为一个扫描周期的脉冲C.触点的输入信号由OFF到ON，则产生一个宽度为一个扫描周期的脉冲D.触点的输入信号为ON，则产生一个宽度为一个扫描周期的脉冲参考答案：C3.PLC的工作过程以循环扫描的方式进行。()A.

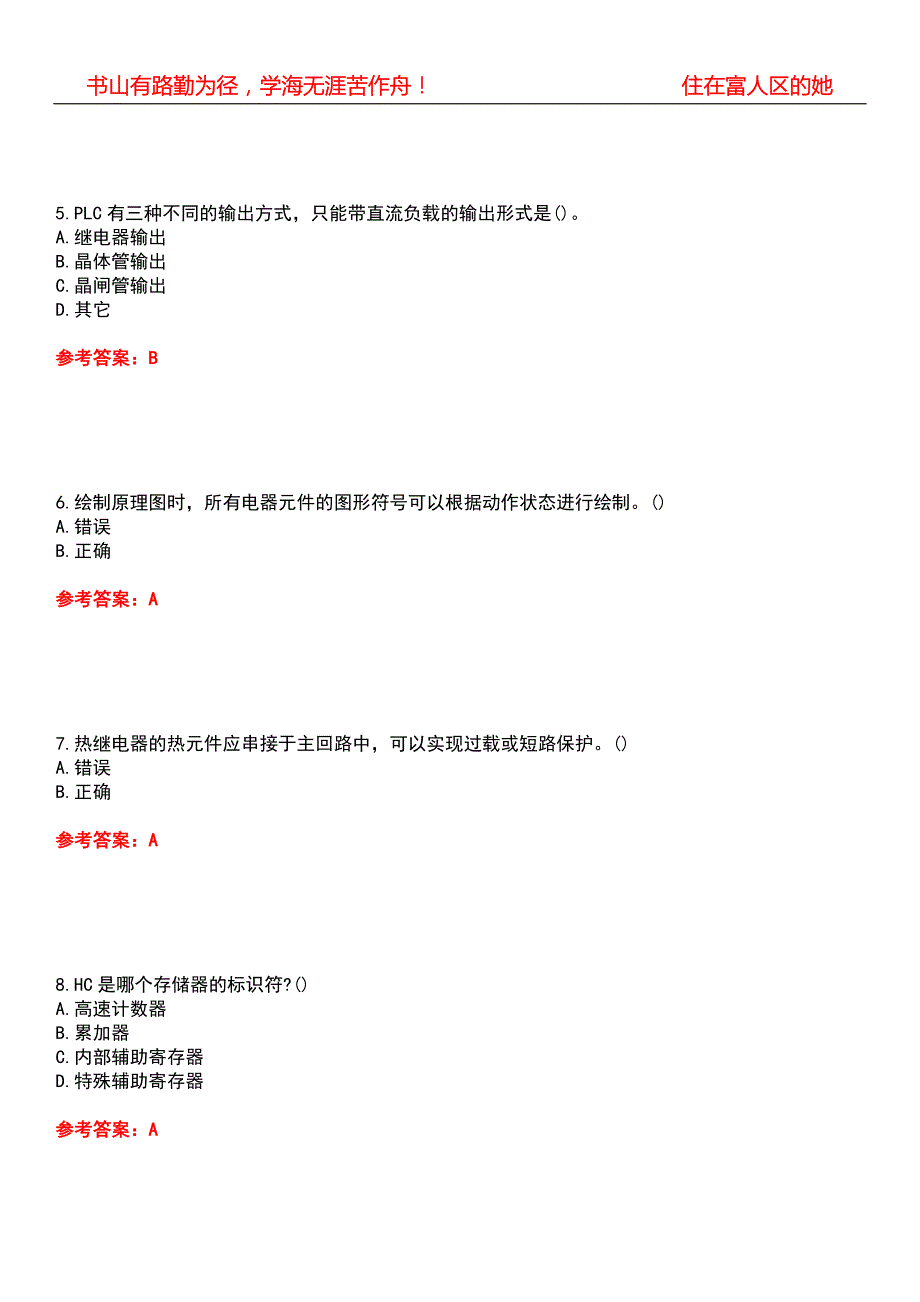

2、错误B.正确参考答案：B4.下面哪一项不属于PLC用户程序的主要工作过程?()A.输入采样B.用户程序执行C.硬件初始化D.输出处理参考答案：C5.PLC有三种不同的输出方式，只能带直流负载的输出形式是()。A.继电器输出B.晶体管输出C.晶闸管输出D.其它参考答案：B6.绘制原理图时，所有电器元件的图形符号可以根据动作状态进行绘制。()A.错误B.正确参考答案：A7.热继电器的热元件应串接于主回路中，可以实现过载或短路保护。()A.错误B.正确参考答案：A8.HC是哪个存储器的标识符?()A.高速计数器B.累加器C.内部辅助寄存器D.特殊辅助寄存器参考答案：A9.模拟量输入模块物理点的分配是

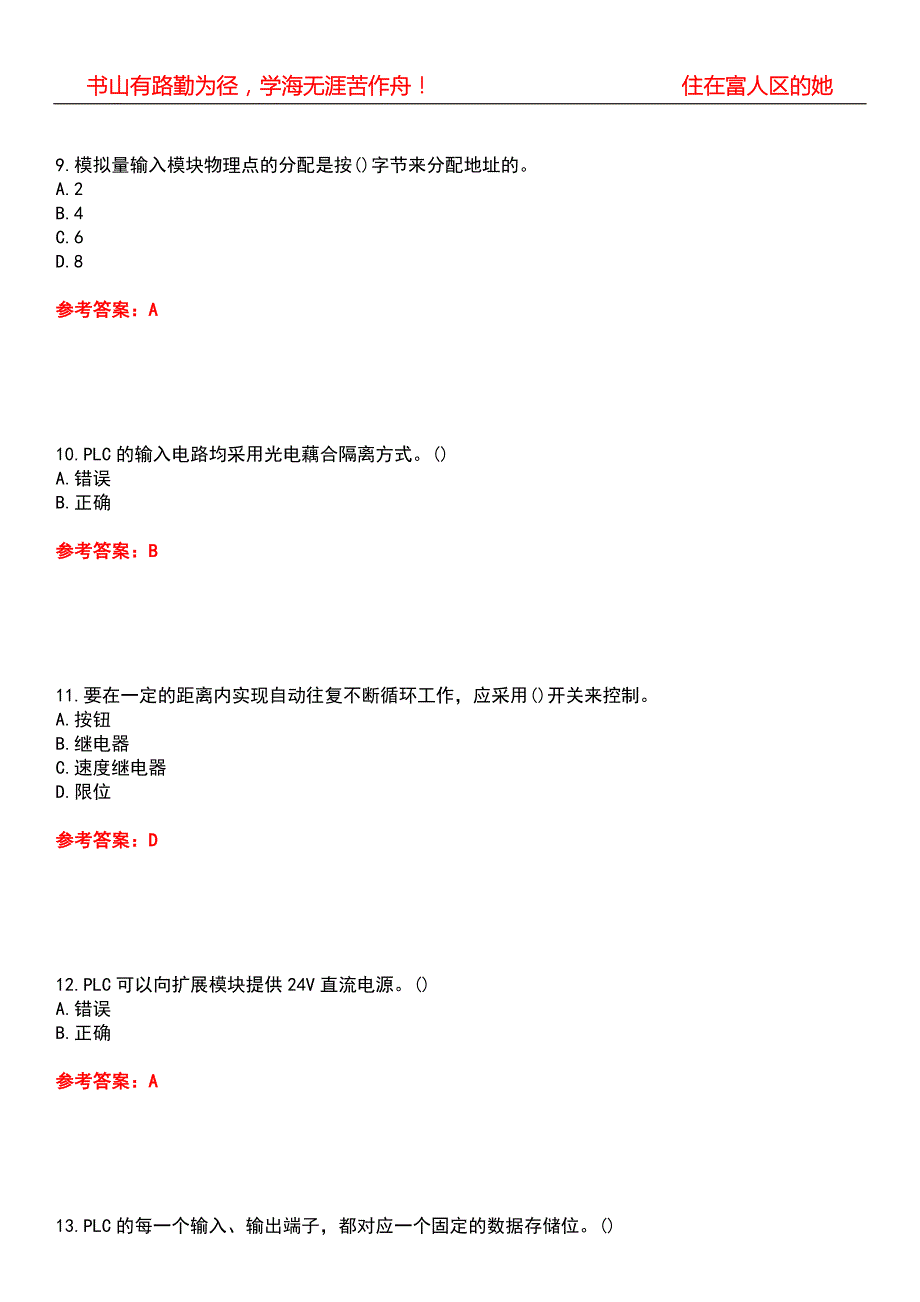

3、按()字节来分配地址的。A.2B.4C.6D.8参考答案：A10.PLC的输入电路均采用光电藕合隔离方式。()A.错误B.正确参考答案：B11.要在一定的距离内实现自动往复不断循环工作，应采用()开关来控制。A.按钮B.继电器C.速度继电器D.限位参考答案：D12.PLC可以向扩展模块提供24V直流电源。()A.错误B.正确参考答案：A13.PLC的每一个输入、输出端子，都对应一个固定的数据存储位。()A.错误B.正确参考答案：B14.I指令的操作数都采用()寻址方式。A.字B.双字C.字节D.位参考答案：A15.低压断路器是一种既能实现控制又能实现保护的开关电器。()A.错误B.正确参考答案
4、B16.下面哪个图是顺序功能图中的并行序列结构?()A.B.C.D.参考答案：D17.使用顺序继电器指令时，一个顺序控制继电器位在各程序块中只能使用一次。()A.错误B.正确参考答案：B18.下列哪一句话对PLC输出的描述是正确的?()A.输出映像寄存器的状态在程序执行阶段维持不变B.输出锁存器的状态在输出刷新阶段保持不变C.输出映像寄存器的状态在输出刷新阶段保持不变D.其它参考答案：C19.内部标志位存储器M只能以位为单位使用。()A.错误B.正确参考答案：A20.系统组态的设置主要在引导条中的程序块中进行。()A.错误B.正确参考答案：A21.关于反接制动，下面说法正确的是()。A.制动
5、时，将三相电源全部分反相，转速接近于零时，断开电源B.制动时，改变三相电源的相序，转速接近于零时，断开电源C.制动时，改变三相电源的相序，不需要断开电源D.制动时，不改变三相电源的相序，转速接近于零时，断开电源参考答案：B22.CPU模块和扩展模块正常工作时，需要()工作电压。A.AC+5VB.DC+5VC.AC+24VD.DC+24V参考答案：B23.S7-200 PLC计数器CTD是()计数器。A.增B.增减C.其它D.减参考答案：D24.热继电器的常闭触点应接在()中，以对电路起保护作用。A.电动机定子电路B.主电路C.接触器线圈电路D.电动机转子回路中参考答案：C25.CPU逐条执行程
6、序，将执行结果放到()。A.中间寄存器B.输出映像寄存器C.辅助寄存器D.输入映像寄存器参考答案：B26.下列寄存器中只能使用字寻址方式来存取信息的是()。A.SB.IC.HCD.AI参考答案：D27.当其他继电器的触点数量不够时，可借助()来扩大触点数量，起到中间转换的作用。A.中间继电器B.交流继电器C.热继电器D.时间继电器参考答案：A28.下载用户程序是指将PLC中的程序和数据通过通信设备传送到计算机中进行程序的检查和修改。()A.错误B.正确参考答案：A29.下面哪一项属于PLC用户程序的主要工作过程?()A.I/O模块配置运行方式检查B.输出处理C.确定PLC动作是否正常D.硬件初
7、始化参考答案：B30.LDI指令的操作数采用()寻址方式。A.字B.双字C.字节D.位参考答案：D31.输出锁存器的状态保持一个循环周期。()A.错误B.正确参考答案：B32.关于负跳变指令，下面说法正确的是()。A.只要触点的输入信号为ON，则产生一个宽度为一个扫描周期的脉冲B.只要触点的输入信号为OFF，则产生一个宽度为一个扫描周期的脉冲C.触点的输入信号由ON到OFF，则产生一个宽度为一个扫描周期的脉冲D.触点的输入信号为ON，则产生一个宽度为一个扫描周期的脉冲参考答案：C33.PLC有三种不同的输出方式，既可以带直流负载，又可以带交流负载的输出形式是()。A.继电器输出B.晶体管输出C
8、晶闸管输出D.其它参考答案：A34.模拟量输出映像寄存器AQ中的数字量为只写值。()A.错误B.正确参考答案：B35.低压断路器的过流脱扣器能作为长期过载保护。()A.错误B.正确参考答案：A36.可使用位寻址方式来存取信息的寄存器不包括()。A.IB.QC.ACD.SM参考答案：C37.()是利用速度原则对电动机进行控制的自动电器，常用于笼型异步电动机的反接制动控制。A.中间继电器B.速度继电器C.热继电器D.时间继电器参考答案：B38.已知VW20中的数据为1110001010101101，执行SLW VW20,3指令后，VW20的数据为()。A.1101001001011111B.00
9、01010101101000C.1001000111111001D.0001011000111000参考答案：B39.绘制原理图时，各电器元件采用展开图的画法，同一电器元件的各部件采用同一文字符号标出。()A.错误B.正确参考答案：B40.已知VW20中的数据为0100000000000001，执行RRW VW20,2指令后，VW20的数据为()。A.0100000000000001B.0101000000000000C.1001000111111001D.0001011000111000参考答案：B41.交流接触器铁心上的短路环的作用是()。A.消除铁心振动B.增大铁心磁通C.减缓铁心冲击D
10、没有作用参考答案：A42.数字量输入/输出模块物理点的分配是按()点来分配地址的。A.1B.2C.7D.8参考答案：D43.一般情况下，电气控制回路中，启动按键在多地控制中是()联结。A.串联B.并联C.既可串联又可并联D.其它参考答案：B44.熔断器的额定电流是指熔断器长期通过的不超过允许温升的()电流。A.最小工作B.最大工作C.工作D.平均电流参考答案：B45.输入滤波电路会延长PLC输出对输入的滞后。()A.错误B.正确参考答案：B46.一般情况下，在电气控制回路中，停止按键在多地控制中是()联结。A.串联B.并联C.既可串联又可并联D.其它参考答案：A47.过电流继电器在电路正常工作时不动作。()A.错误B.正确参考答案：B48.顺序控制继电器S用于顺序控制或步进控制。()A.错误B.正确参考答案：B49.下面哪个图是顺序功能图中的选择序列结构?()A.B.C.D.参考答案：B50.EM231模拟量输入模块的单极性数据格式为032768。()A.错误B.正确参考答案：A
