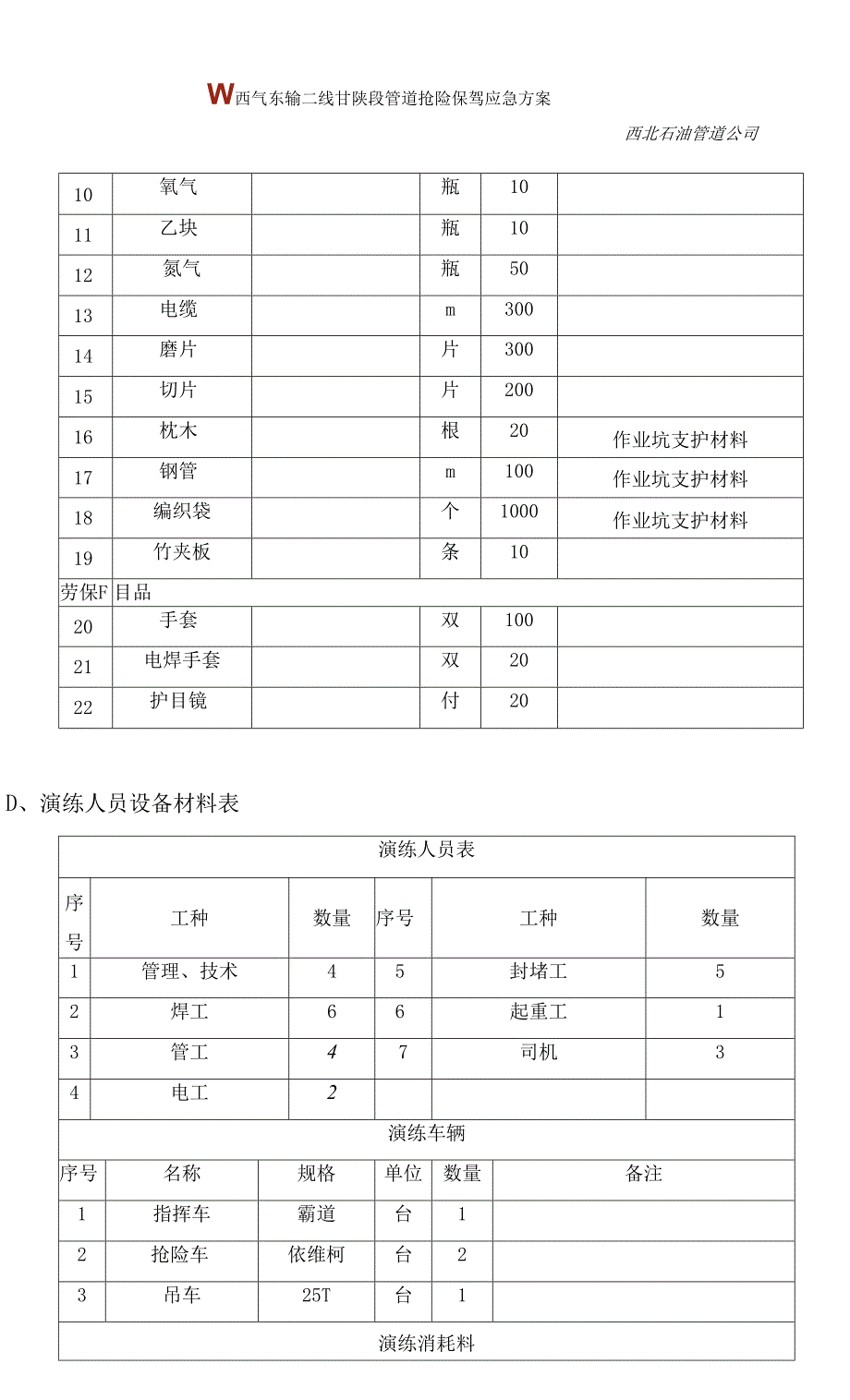

1、西气东输二线甘陕段管道抢险保驾应急方案编制人: 审核人: 批准人:编制单位：西安西北石油管道公司 编制时间：2011年3月2日W西气东输二线甘陕段管道抢险保驾应急方案10氧气瓶1011乙块瓶1012氮气瓶5013电缆m30014磨片片30015切片片20016枕木根20作业坑支护材料17钢管m100作业坑支护材料18编织袋个1000作业坑支护材料19竹夹板条10劳保F目品20手套双10021电焊手套双2022护目镜付20西北石油管道公司D、演练人员设备材料表演练人员表序 号工种数量序号工种数量1管理、技术45封堵工52焊工66起重工13管工47司机34电工2演练车辆序号名称规格单位数量备注1指

2、挥车霸道台12抢险车依维柯台23吊车25T台1演练消耗料-8-西气东输二线甘陕段管道抢险保驾应急方案1手工堵塞木质个102钢管1219X22. 5X80米123胶皮363mmm2124疤片片652”短接个46电焊条kg3007黄油kg4008滑石粉kg12009铅皮kg3010胶皮厚3mmm21211石棉板kg50012氧气瓶613乙快瓶314氮气瓶1015电缆m10016磨片片50演练设备机具1直流逆变焊机台22一拖二焊机台13焊条烘干箱ZXH-10台14引流堵漏甘具 1219套45气割设备套26三角架10T付27配电箱个18外对口器01219套19千斤顶10T个410磨光机125个4演练平

3、安用具西北石油管道公司-9-W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司1可燃气体测爆仪台12含氧分析仪台13空气呼吸器RHZK-6/30-II个14防毒面具个45急救箱个16灭火器8 kg个6演练劳保用品1手套双252电焊手套双63护目镜付10三事故抢险应急反响的程序泄漏事故警报及通知1）西气东输二线甘陕管理处巡护人员在巡线中，如假设发现险情、隐患立 即上报。2）当甘陕管理处接收到事故险情报告后，应确认险情，弄清险情发生地 点、现场详细情况，立即将此情况报告西气东输管道公司应急领导小组和西 气东输管道公司领导，并向西北管道公司西二线甘陕段应急小组通报险情。3. 2急时反响队伍抵达

4、事故现场进行事故初步控制甘陕管理处应急小组传达指令给西北管道公司应急领导小组，由西北管 道公司应急领导小组迅速派遣抢修急时反响作业队，赶往事故现场，在应急 维抢修队伍未到达现场前，要摸清情况，组织人员、设备检查线路，精确确 定事故地点，对事故现场进行初步控制。3. 3消防、维抢修作业队伍到达现场即时反响队伍只能够控制泄漏事故，但不能完全控制泄漏，泄漏事故的控 制和恢复由第二级反响组织应急维抢修队伍来完成，必要时，还需通过10W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司调控中心调动兄弟维抢修中心的力量来完成。西气东输管道公司内部或协调 的消防队也将赶赴事发现场，以防火灾和爆炸事故的发

5、生。3. 4堵漏、修复管道应急维抢修队伍到达事故现场后，即可开展管道的修复作业，包括：1）泄露管道抢修封堵；2）焊接安装工程3）事故善后处理；4）其它作业。四事故抢修的技术措施通常状况下，应急抢修步骤为：抢修人员、设备在驻地待命-一接到廿 陕管理处抢险指令一一迅速赶赴现场-检测现场气体浓度-一泄露量较小 情况下佩戴防毒面具、空气呼吸器进入现场，泄漏量较大时情况下需要通过 甘陕管理处协调调度中心降低管线压力或关闭事故点两侧截断阀，放空降压 后，等待环境中可燃气体浓度降低后，佩戴防毒面具、空气呼吸器进入现场 -作业坑开挖一-作业坑内安装防爆轴流风机强制通风一一防腐层剥离 -一抢修作业-焊缝着色检测

6、防腐回填-一撤离场地。4.1 站场、阀室渗漏抢修站场、阀室渗漏抢修主要是针对阀门泄漏或损坏、法兰垫片处泄漏以及 管段沙眼、裂纹等引发的较小泄漏抢修。4.1.1 阀门泄漏或损坏处理方法：1）注脂维护；2）关闭上下游截断阀、放空、氮气置合格后，更换阀门。4.1.2 法兰垫片处泄漏处理方法：1）再次预紧；2）关闭上下游截断阀、放空、氮气置换合格后，更换垫片。W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司管段沙眼、裂纹等泄漏处理方法：1）采用4.2线路渗漏抢修施工方法；2）关闭两侧阀门更换管段。4.1.3 抢修要求1）查明漏气点及漏气原因，确定抢修方案。2）确定漏气设备（阀门、仪表）的型号

7、规格，准备好待更换的钢短管、 螺栓、垫片、黄油、灭火器及所需工具。3）关闭相关阀门，进行放散降压。4）假设需要吊车，应安排吊车及时赶赴事故现场，吊离时要操作平稳，避 免出现火花。5）操作时要使用防爆工具，操作现场要有专人监护。6）恢复供气后要对各接口用低温发泡检漏液进行验漏，确认严密性。7）工程抢修完毕要做好抢修记录，根据实际情况，确定抢修费用及故障 原因，编写抢修报告。4.2 线路渗漏抢修方案抢修方法管道渗漏主要是由于焊道砂眼、微裂纹、管材砂眼而引起的，这些部位 可导致管道出现较小穿孔泄漏，但尚不至于造成整段管线大面积损坏或造成 严重事故，此种情况抢修人员能够靠近漏点。可通过降低管线运行压

8、力，采 用主要针对泄漏孔较小的装堵漏夹具对漏点实施临时修复的措施进行修复。 此种堵漏夹具介绍如下：名称：管道不停输带压堵漏卡具专利号：ZL 200320102894.212西北石油管道公司西气东输二线甘陕段管道抢险保驾应急方案图2管道不停输带压堵漏卡具图中序号代表意义如下：1、端节，2、球阀，3、突台，4、官帽，5、护板，6、链条，7、顶丝4. 2. 2抢修步骤（1）检测现场可燃气体浓度；（2）可燃气体浓度较低时，佩戴防毒面具、空气呼吸器进入现场；（3）开挖作业坑；（4）确定管道的泄漏点，对作业坑内用防爆轴流风机实施强制通风；（5）人工采用手动防爆工具剥离防腐层；（6）安装抢修卡具，利用防爆风

9、机将泄漏气体排到作业坑外；（7）检测作业坑内气体浓度，要求可燃气体含量小于其爆炸下限的10% 后，实施焊接作业；13W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司（8）安装塞堵，关闭抢修卡具的阀门，拆卸阀门，然后拧盲板盖、加盖 官帽焊死；（9）焊缝着色检测、管道防腐、场地恢复。五管道换管抢修及站内火灾抢修方案5.1管道爆炸、火灾管道爆炸、火灾主要是由于管道本身存在裂纹、重皮等缺陷在管道运营 时，这些部位不能够承受管道的内压导致大面泄漏，严重时造成火灾。5. 1.1事件控制甘陕管理处接到信息指令后，如事故发生地上下游有RTU阀室，调控中 心进行远程关闭，管理处调度室通知RTU阀室看护人

10、员进行确认；假设调控中 心远程关闭失效，那么由阀室看护人员实施手动关断；或通知就近线路组人员 到手动截断阀室关闭截断阀；调度室根据事件所在发生地和匕下游压缩机运 行情况，通知上下游压气站调整压缩机运行，并通知上游和卜游用户采取相 应措施。立即组织应急抢险小组，安排保驾人员赶赴事件现场，安排就近的 线路人员赶赴事件发生地上下游阀室。最先到达事故现场的人员对事件情况 进行进一步确认并汇报，如有必要，在第一时间内通知事发地乡村委会、居 民远离事故现场并立即向消防部门（119）求援。立即向公安（110）、医疗急 救（120）等部门求援；如必要，经甘陕管理处应急小组的批准后，请求地方 政府协助进行人员疏

11、散。对事件现场进行警戒隔离，设立隔离区警示标志。 当输气管道发生火灾爆炸时，根据现场着火的能量、面积、风向等情况由HSE 组确定隔离区，对警戒区内的可燃气体进行动态监测，及时调整警戒范围， 疏散警戒线内的无关人员，禁止无关车辆进入、消灭火源；抢修抢险人员到 达现场后，假设地方政府未到现场，协助地方基层行政单位疏散周边人员；假设 地方政府已到达，告知隔离区范围，配合地方政府进行全面疏散。疏散路线 以公路为疏散主路线；在最大限度地避开危险源的前提下，从需疏散人员所14W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司处位置到主路线的最近距离，为疏散支路线。地方政府到达后，执行地方政 府的疏散

12、程序。当事件威胁到运输干线时，通知有关部门停止公路、铁路和 河流的交通运行。外来车辆未经允许一律在警戒线以外沿路边停放，保持道 路的畅通。指派专人在十字路口等待消防部门和抢险救援队伍到来。抢修应急反响程序：5. 1. 2抢修步骤5.1. 2.1分析与应对在事故段两侧阀室对事故段管线进行放空点火。在力所能及的情况下， 采取必要措施控制火势扩大，防止对周边居民设施、建筑物、工厂、林地、 自然保护区造成更大影响乃至发生次生灾害。附近如有可燃物质、易燃物品, 应尽快转移至警戒范围之外。附近如有其它管道、油气储运装置，应采取降 温、隔离等必要措施，防止引发次生灾害。在确保居民设施内没有人的情况 下，应紧

13、闭门、窗，并对其外部采取降温措施。15W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司当火灾爆炸发生在林地（自然保护区）时，要在第一时间内通知当地林 地（自然保护区）管理部门和消防部门，根据火势大小和天气情况，划出一 定范围，砍伐树木、清除草皮形成一定宽度的断开带，必要时还应驱逐鸟类、 野生动物等，以防止误进警戒区。当协议单位、地方消防队抵达现场时，应服从消防机构的指挥，全力配 合消防队伍进行灭火。火势完全扑灭后，要对管线进一步冷却，驱散周围可燃余气，对事故段 管线实施抢修。5.1. 2.1管道较大破裂的抢修作业当管道破裂且开裂长度在150mm以上时;那么应更换管段。这个方法操作 程序

14、较复杂，施工时间较长。可采用的修复方法可根据实际情况选择停输修 复和不停输修复两种。方法1：不停输开孔、封堵、换管，具体步骤1）检测现场气体浓度，当可燃气体含量小于其爆炸下限的10%时为合格;2）确定准确的破裂位置，3）开挖作业坑，作、也坑尺寸根据险情程度确定；4）利用测厚仪测量管线壁厚，利用专业工器具或烤吧剥离防腐层；5）焊接特制旁通三通两处，封堵三通两处，平衡短节四处，预制焊接旁 通管线。6）安装旁通三明治阀，平衡阀。7）调试、组装、安装开孔机。8）进行气密性试验并完成置换（试验介质为氮气，试验压力为管线运行 压力），然后检测可燃气体浓度，当可燃气体含量小于爆炸下限的10%为合格;16W西

15、气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司9）开平衡孔、开旁通孔、封堵孔。10）撤除开孔机，安装旁通线。11）旁通线置换并导通，进行封堵作也。12）利用液压坡口机实施断管作业；13）打黄油墙,黄油墙厚度不小于1000mm,距离断口 500mm；14）检测可燃气体浓度，当可燃气体含量小于爆炸下限的10%为合格，不 合格的话，修复黄油墙；15）修口打磨、组对连头；16）焊道探伤检测，遵循二线管线检测规程，实施1OO96X射线与超声波 检测；17）撤封，下封堵孔塞柄，撤除夹板阀盖盲板，撤除旁通管线，下旁通 孔塞柄，撤除夹板阀盖盲板。18）管线防腐，作业坑回填，防腐遵循二线防腐规程。方法二：

16、停输开孔、封堵、换管具体实施步骤是：在不停输开孔封堵步骤中去除旁通局部内容，其余步骤 相同。5. 2站场火灾爆炸站场火灾爆炸主要是由于站场阀门、垫片等泄漏以及气体堆积造成的。5. 2.1事件控制采取工艺应急措施，防止遭受更大破坏。站场出现大面积泄漏时，调度 中心、站场值班人员可直接启动ESD装置；并按照汇报流程汇报现场有关情 况。立即总调度室联系确认事故点上下游截断阀是否关闭，如未关闭，立即 请求调控中心远程关闭RTU阀或指令就近阀室人员实施手动关断。现场值班 员立即切断电源，并对现场流程切断情况进行确认。17一管道概述及技术参数1L1要技术参数11.2 站、阀室参数一览表21.3 方案的编制

17、原那么31.4 方案编制依据3二事故抢险应急反响组织的建立32.1 保驾、抢险应急反响领导小组32.2 西北石油管道公司应急组织机构42.3 职责52.4 4抢险保驾应急作业队人员构成5三事故抢险应急反响的程序102.5 1泄漏事故警报及通知101）西气东输二线甘陕管理处巡护人员在巡线中，如假设发现险情、隙患立即上报。103. 2急时反响队伍抵达事故现场进行事故初步控制103. 3消防、维抢修作业队伍到达现场103. 4堵漏、修复管道11四事故抢修的技术措施114.1 站场、阀室渗漏抢修114.2 线路渗漏抢修方案12五 管道换管抢修及站内火灾抢修方案141. 1管道爆炸、火灾145. 2站场

18、火灾爆炸176管道抢险快速到达山区段事发地的措施196. 1熟悉环境197. 2调整设备结构197管道抢险的HSE管理208. 1平安健康管理209. 2环境保护要求2310. 抢险中的风险识别与预防23附件1：作业坑尺寸和要求28附件2：气东输二线管道带压补焊焊接工艺规程30西气东输二线甘陕段管道抢险保驾应急方案西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司站场人员向消防部门（119）求援，必要时向公安（110）、医疗急救（120） 等部门求援。迅速使受伤、中毒人员脱离现场，采取必要急救措施，并送往 医院抢救。假设火灾扩散到整个站区，现场情况无法控制，组织现场人员进行 撤离。作业点5

19、0m内设为警戒区，设置警戒带，各路口派遣专人看守，并引导 地方公安、消防和医疗救援队伍或车辆，禁止无关人员进入。经甘陕管理处应急小组批准后，请求地方政府协助进行警戒和人员疏散; 地方政府到达后，协助地方政府进行警戒疏散。抢险应急反响程序：5. 2. 2.1环境危险消除1）使用站内消防设施、器材对初起火灾进行扑救。立即使用站内消火栓 对附近管道、设备设施采取降温、隔离措施防止火势蔓延和次生火灾爆炸发 生。当地方消防队抵达现场时，应服从消防机构的指挥，全力配合消防队伍 进行灭火。2）火势完全扑灭后，要对管线进一步冷却，驱散周围可燃余气。6. 2. 2.1 抢修1）检测现场气体浓度，当可燃气体含量小

20、于其爆炸下限的10%时为合格;18W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司2）进入作业区，确定泄露阀门；3）关闭相关阀门，或放空。4）氮气置换，然后检测可燃气体浓度，当可燃气体含量小于爆炸下限的 10%为合格；5）利用切管机实施断管作业；6）打黄油墙，黄油墙厚度不小于管径，DN500以上管线黄油墙距离断口 为500mm, DN500以下管线黄油墙距离断口不小于管径；7）检测可燃气体浓度，当可燃气体含量小于爆炸下限的10%为合格，不 合格的话，修复黄油墙；8）修口打磨、组对连头；9）焊道探伤检测，遵循二线管线检测规程，实施100%X射线与超声波检 测；10）管线防腐，防腐遵循二线

21、防腐规程。6管道抢险快速到达山区段事发地的措施由于甘陕段管理处管辖的线路首尾段管道埋设在失陷性黄土区的丘陵 山区，管道远离主公路，通往管道的崎岖难行，因此一旦管道在山区段突发 事故，如何快速地到达山区段管道事发地是抢险抢修的关键。6.1 熟悉环境抢险保驾应急作业队，熟悉所辖管道山区段所在地的地理环境，对沿线 的管线桩号、标志，通往管道的公路、乡间小路的位置和当地的小型运输车 辆的运输能力及平安性能要提前咨询甘陕管理处，并做好相应记录，并建立 档案。7. 2调整设备结构调整设备结构，做到既能满足西气东输二线（管径1219mm,材质X80,19W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公

22、司压力lOMPa）管道抢修抢险，又便于运输的小中型发电机、电焊机等设备，制 作在山区段运输、操作设备的辅助工具，做为山区段抢险的专用设备机具。7管道抢险的HSE管理平安健康管理7.1.1 平安培训为了保护工程人员和抢险人员的健康平安，防止抢险过程中的潜在危害, 需定期对开全体抢险人员进行平安培训。a、抢险前向抢险作业人员再次进行技术交底，并对平安程序、平安政策、 平安宗旨、平安对象和平安目标做详细说明，使每个人心中有数；b、明确所有参加抢险作也人员职责；c、对于抢险过程的平安控制点，明确可能出现情况及相关应急措施。特 别明确平安通道、以及相应的平安管理规定。7.1. 2平安措施1）在保驾抢修期

23、间，抢修作业队要依照经甘陕管理处应急领导小组的安 排在指定地点待命，在抢修当中，所有进入现场的施工人员必须严格服从抢 险领导小组的统一调度，严格遵守抢修现场（阀室、站场）的规章制度。2）对抢修施工中使用的设备、机具、配件，施工前应严格进行的运行检 查，仪器需有年检记录，所有设备机具正常时才能投入到抢修作业。3）所有人员进入抢修现场必须穿戴劳保防护用品，尤其是防静电服装和 工作鞋必须符合要求。禁止在防静电工作服上附加或佩带任何金属物件。在 气体浓度比拟大的场所检测或施工时，要穿戴防毒面具；4）现场施工前，由平安员对抢修现场的保障措施、气体浓度、灭火设施 等平安状况进行检查。符合作业工艺要求后，方

24、可施工。5）严格遵守平安监督部门在施工现场制定的各项规章制度，动火前，要-20W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司履行相应的动火审批手续；6）抢修施工过程中，要严格按照抢修方案中的步骤进行施工，严禁违章 指挥、违章操作，考前须知：a）施工须遵守工艺规程，中使用的工具、电气设备必须防爆；b）施工现场要配备足够的灭火设施，并由专人负责持器具待命，一 旦有明火出现时迅速扑灭；c）由于本次保驾抢修施工的管道输送介质是天然气，为易燃易爆品; 在事故发生时，亦会挥发出有害的易燃有害气体，所以在抢险作业过程中要 由专业技术人员定期用测爆仪监测作业周围环境可燃气体的浓度，并填写可 燃气体监

25、测记录表。d）根据监测结果，假设发现空气中可燃气体浓度过高，应立即停止作 业，及时组织人员紧急撤离现场，查找原因。对于施工作、业现场的不符合项, 应立即整改。影响施工质量及平安的不符合项，业主有权要求立即停工。e）抢修车辆要停靠在气体泄漏区域以外，必须进入泄露区时，必须 按要求装上防火帽。7）抢修施工完毕后，应使用检测仪器对焊缝等关键部位进行检测。7.1. 3特种作业平安指导电焊工平安指导：1）电焊工必须经过专门培训I,取得劳动部门颁发的有效操作证方可上岗；2）严格遵守焊接工艺规程；3）应在焊接设备附近设置关闭焊接设备的开关；4）对所有焊接设备都应进行日常使用前的故障检查，有故障的设备立即 撤

26、离，在修复完好以前不得投入使用；5）电焊机必须有接地线，在站场内需对接地电阻进行测量，合格后方可 实施焊接作业；-24W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司6）带有接头的或距焊把3m以内修复过绝缘层的电缆不许使用；7）焊接电缆应吊在高处，防止移动设备扯动，不能吊起时设备通道的另 一侧，横穿马路时应挂起或加覆盖物；8）焊把带电的金属部件严禁接触其它金属部件；9）电焊面罩应严密不透光，焊工作业前应检查周围环境和防护用品，有 隐患时不可作业；10）焊接、打磨时，使用防护用具，防止弧光、焊渣和飞溅伤人；电工平安指导：1）经劳动部门考核合格后颁发有效操作证件方可上岗；2）工作前检查工具

27、绝缘完好，穿戴劳保护具方可工作；3）电工作业时应有人监护，防止意外发生以及在发生时能及时采取应急 措施；4）大雾、下雨口寸禁止在室外进行电气作业；5）电气作业时应切断电源后方可工作，无法切断电源时应戴绝缘手套。 管工平安指导：1）修口打磨时;操作者一定要戴防护面罩，并注意砂轮切线方向不得有 人。2）使用外对口器组对时，防止松脱伤人；3）用对口器对口时，对口器出口端严禁站人；4）扛抬重物时防止掉落伤人。起重工平安指导：1）起重工必须经专门平安技术培训，考核合格并持有效的特种作业人员 操作证方可上岗。严禁酒后上岗。2）起重工应身体健康，两眼视力均不得低于1.0,无色盲、听力障碍、 高血压、心脏病、

28、癫痫病、眩晕、突发性昏厥及其他影响起重吊装作业的疾-22W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司病与生理缺陷。3）作业前必须检查作业环境、吊索具、防护用品。吊装区域无闲散人员， 障碍已排除，吊索具无缺陷，捆绑正确牢固，被吊物与其他物件无连接。确 认平安后方可作业。4）大雨、大雪、大雾及风力六级以上（含六级）等恶略天气，必须停止 作业，严禁在带电的高压线下或一侧作业。5）机械停放的地面应平整坚实，要与沟渠、基坑保持平安距离。6）作业中出现支腿沉陷、起重机倾斜等情况时，必须立即放下吊物，经 调整消除不平安因素后方可继续作业。7）高压线垂直或水平方向作业时，必须保持下表所列的最小平安

29、距离。8）工作前认真检查设备和工具，不合格的工具不可使用；9）严禁超负荷起重。10严格听从专门的指挥人员的指挥，严禁多人指挥和无人指挥。11）起吊中，工作物上、吊臂下严禁人员通过或停留；2环境保护要求1、在抢修施工中做到工完、料净、场地清。禁止在抢修施工中对周围 环境造成二次污染。2、抢修期间划定施工区域，严格限制抢修人员和机械的活动范围，尽可 能小缩小作业带宽度。4、加强教育，规范施工人员的行为。严禁砍伐、破坏施工区以外的作 物和植被。严禁捕杀野生动物。5、抢修完成后，管沟回填时应分层回填，尽可能保持作物原有的生长环 境。留有适当的堆积层，防止因降水、径流造成地表下陷和水土流失。7.3抢险中

30、的风险识别与预防序号工艺过程危害因素风险评价消减控制措施-231作业坑准 备管沟塌方人员伤害存在风险根据作业环境及土质的情况确定作业坑开挖 的边坡。刻作业坑可能产生塌方的部位进行打 桩加固，或放大边坡角度。管道损坏设备损坏存在风险开挖作业坑时，现场要打桩对管线进行定位和 保护。如果是损伤管线，立即对损伤部位进行 修补：介质泄露爆炸、火 灾、人员伤 亡可能会造成 人员伤亡事 故作业坑采取人工开挖，防止伤及管线。如管线 泄漏,立即停输降压，对管线进行带压抢修, 同时执行应急反响程序。刺伤人员伤害存在危险、人 员的轻微伤 害开挖作业坑时，一定要谨慎。2现场用电触电人员伤亡可能会造成 人员触电伤 亡事

31、故作业要严格按操作规程操作。3吊装作业吊物坠落人员伤害存在风险起重工必须执证上岗，起重作业严格执行操作 规程，现场施工人员必须佩戴平安帽。人员被挤 压、摔伤人员伤害、 设备损坏人员轻微碰 伤、设备轻微 碰撞起重用的设备、吊具处于完好状态，起重作业 指挥信号要标准。违章指挥、 违章操作人员伤害、 设备损坏人员轻微碰伤、设备轻微碰撞起重作业指挥信号要标准，现场监护人员加强 监护。4焊接作业违章指挥、违章操作人员伤亡、 设备损坏存在风险焊工必须有相应资质。严格按照焊接规程进行焊接。氧气、乙炊 瓶火灾、爆炸、人员伤亡可能会造成 人员伤亡事 故氧气瓶、乙燃瓶的间距应为5米，距火源10 米，乙块气瓶要垂直

32、摆放。防止气瓶在阳光下 暴晒。严禁敲击、碰撞。减压阀要按期检查。 气瓶运输必须戴防撞圈，乙块、辄气瓶必须分 开运输。气瓶吊运时必须使用吊架或单瓶吊 运。作业要严格按操作规程操作。焊接烟尘人员伤害造成人员呼吸系统疾病进行允许焊接压力计算。现场焊接前必须用超声波测厚仪测量焊接处 管壁厚度，满足壁厚要求方可焊接。碎砂轮片 飞出、打磨 铁屑人员伤害存在风险加强个人劳动保护、设备完好。锤头飞出人员伤害存在风险加强个人劳动保护、设备完好。焊把及焊 接设备漏 电人员伤害人员触电危 险使用前好细心的检查，确保绝缘良好或接地。焊接电弧 光人员伤害电弧伤人加强个人劳动保护焊渣匕溅人员伤害人员裸露皮 肤烫伤加强个人

33、劳动保护西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司-24焊穿管壁、 介质泄漏爆炸、火灾、人员伤亡可能会造成 人员伤亡事 故旦焊穿管壁.立即停输降压，降压后再用楔 子和卡具进行堵漏。沟卜.焊接 塌方人员伤亡存在风险对作业坑能产生塌方的部位进行打桩加固，专人监护5设备连接吊物坠落人员伤亡人员轻微碰 伤所有进入施工区域的人员必须戴好平安帽。 物品、设备投放在指定位置，防止坠落。人员被挤 压、摔伤人员伤亡人员轻微碰 伤设备摆放在指定位置、人员行走平安通道。违章指挥、 违章操作人员伤亡、设备损坏人员轻微硼伤、设冬轻微碰撞作业指挥要得当，现场监护人员加强监护。管沟塌方人员伤亡存在风险设置逃生梯

34、当人看护。6试压管沟塌方人员伤亡存在风险设置逃生梯、专人看护。废液排放环境污染存在风险废液集中管理7开孔高空摔伤人员伤亡人员摔伤设备加装防护网、人员佩戴平安带介质泄漏爆炸、火灾、人员伤亡可能会造成 人员伤亡事 故设备连接部件紧固牢、开空前测试有无泄漏。8封堵高空摔伤人员伤亡人员摔伤设备加装防护网、人员佩戴平安带介质泄漏爆炸、火灾、人员伤亡可能会造成人员伤亡事故设备连接部件紧固牢、开空前测试仃无泄漏。人员被挤压人员伤亡人员挤压设备摆放在指定位置、人员行走平安通道。9断管高空摔伤人员伤亡人员轻微碰 伤设备加装防护网、人员佩戴平安带介质泄漏爆炸、火灾、人员伤亡可能会造成 人员伤亡事 故设备连接部件

35、紧固牢、开空前测试有无泄漏。10解除封堵吊物坠落人员伤亡人员碰伤所有人员必须戴好平安帽。交叉作业加装隔离 网。物品、设备摆放在指定位置，防止坠落。人员被挤压、摔伤人员伤亡人员挤压设备投放在指定位置、人员行走平安通道。西气东输二线甘陕段管道抢险保驾应急方案西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司-2511下塞柄硬物划伤人员伤亡人员轻微受 伤加强员工劳动保护。人员砸伤人员伤亡人员轻微受 伤加强员工劳动保护。12防腐火灾、爆炸人员伤亡可能会造成 人员伤亡事 故禁止携带火种，发现险情及时逃生。烫伤人员伤亡人员裸露皮 肤烫伤加强员工个人劳动保护。管沟塌方人员伤亡存在风险设置逃生梯、专人看护

36、13交通运输恶劣路况人员伤亡、财产损失造成交通事故，可能会有人员伤亡，车辆损坏聘用驾驶经验丰富的驾驶员、加强驾驶员培训。不良车况人员伤亡、财产损失造成交通事故，可能会有人员伤亡，车辆损坏聘用驾驶经验丰富的驾驻员、加强驾驶员培训。酒后驾驶人员伤亡、财产损失造成交通事故，可能会有人员伤亡，车辆损坏聘用驾驶经验丰富的驾驶员、加强驾驶员培训。疲劳驾驶人员伤亡、财产损失造成交通事故，可能会有人员伤亡，车辆损坏聘用驾驶经验丰富的驾驻员、加强驾驶员培训。天气影响人员伤亡、财产损失造成交通事故，可能会有人员伤亡，车辆损坏聘用驾驶经验丰富的驾驶员、加强驾驶员培训。14饮食卫生食物中毒人员伤害可能会造成人员疾病

37、伤害严格控制食品卫生。西气东输二线甘陕段管道抢险保驾应急方案西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司-26传染性疾病人员伤害可能会造成 人员疾病伤 害员工进行每年一次身体健康检杏。15环境污染环境污染工业垃圾、如焊渣、铁屑会造成环境 污染工业垃圾集中回收管理。环境污染介质泄漏会造成环境污染废液集中管理。环境污染生活垃圾会造成环境污染垃圾集中回收管理。西气东输二线甘陕段管道抢险保驾应急方案西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司-27W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司一管道概述及技术参数管线状况：西气东输二线干线东段管道途经宁夏、甘肃、陕西、河南

38、湖 北、江西等6个省、市、自治区，长约1869km,管径1219mm,设计压力 lOMPao共设置工艺站场23座；设置线路截断阀室67座(其中8座RTU 阀室)。沿线地形地貌较为复杂，自西向东，大的地形地貌主要有山区、丘陵、 戈壁、沙漠、黄土高原。其中西气东输甘陕管理处管辖的甘陕段全长433.3公 里，工艺站场4座，线路截断阀室8座(其中2座RTU阀室)。管道经 过失陷性黄土地区，突发的地质灾害将宜接威胁管道的平安运行。授西气东 输甘陕管理处委托，西安西北石油管道公司将负责甘陕管理处管辖的甘陕段 433.3公里管道运行中的抢修抢险保驾工作，主要保驾任务是针对管道线路、 站场、阀室发生的泄露、

39、损伤等事件进行的抢修作业及地质灾害次生的危急 管道平安的抢险作业。图1-1：西气东输二线甘陕段管道走向线路图1.1要技术参数名称规格(mm)材质线路长度(km)设计压力(MPa)管型备注西气东 输二线6 1219X22、18.4、15.3X80433.310直缝埋弧焊 钢管干线1-W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司附件1:作业坑尺寸和要求作业坑具体尺寸如下：埋地管道作业坑尺寸确实定作业坑底最小宽度W = D + C式中：W坑底最小宽度，m；D管道外径，m；C 通常取 2. 6m-3. 2n）o垂直管道安装封堵设备单侧作业坑长度。见图L = 1 +注：1在管道上其它方位安装

40、封堵设备需要的作业坑长度根据实际情况确定。2假设管线开孔位置与管线对接焊逢重合，根据实际情况，适当加长作业坑，避开焊逢。3安装管道部件或新旧管道连接作业区的长度根据实际情况确定，其最小尺寸为：部 件（更换管段）长度+5田式中:L作业坑长度，m；L旁通作业点与封堵作业点的间距，m （/22.5L ）I2 旁通作业点至坑端距离，m （7-.3D,但至少1.5 m）；L封堵作业点至坑端距离，m （7.3D,但至少2m ）。作业坑深度H = hi + ha + D式中：H 作业坑深度，m；h.管顶至地面的距离，m；h2 管底至坑底的距离，m （九,2 0.7m）；D 管道外径，mo作业坑的坡度要求-2

41、8土质名称砂土细、粉流砂亚砂土亚粘土干黄土边坡度1:1.01:1.0-1:1.51:0. 671:0. 591:0. 25作业坑两端应设有方便匕下的平安通道。作业坑坡度左侧封堵点右侧封堵点的长度与左侧相同坑下作业区西气东输二线甘陕段管道抢险保驾应急方案西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司封堵作业坑与维修改造作业坑间宜有平安隔墙，隔墙宽度应大于1 mo-29W西气东输二线甘陕段管道抢险保驾应急方案W西气东输二线甘陕段管道抢险保驾应急方案西北石油管道公司附件2：气东输二线管道带压补焊焊接工艺规程西气东输二畿管线带压补厚焊接工艺规程XQ2BH-WPS-0I焊接工艺规程适用工程：西气
