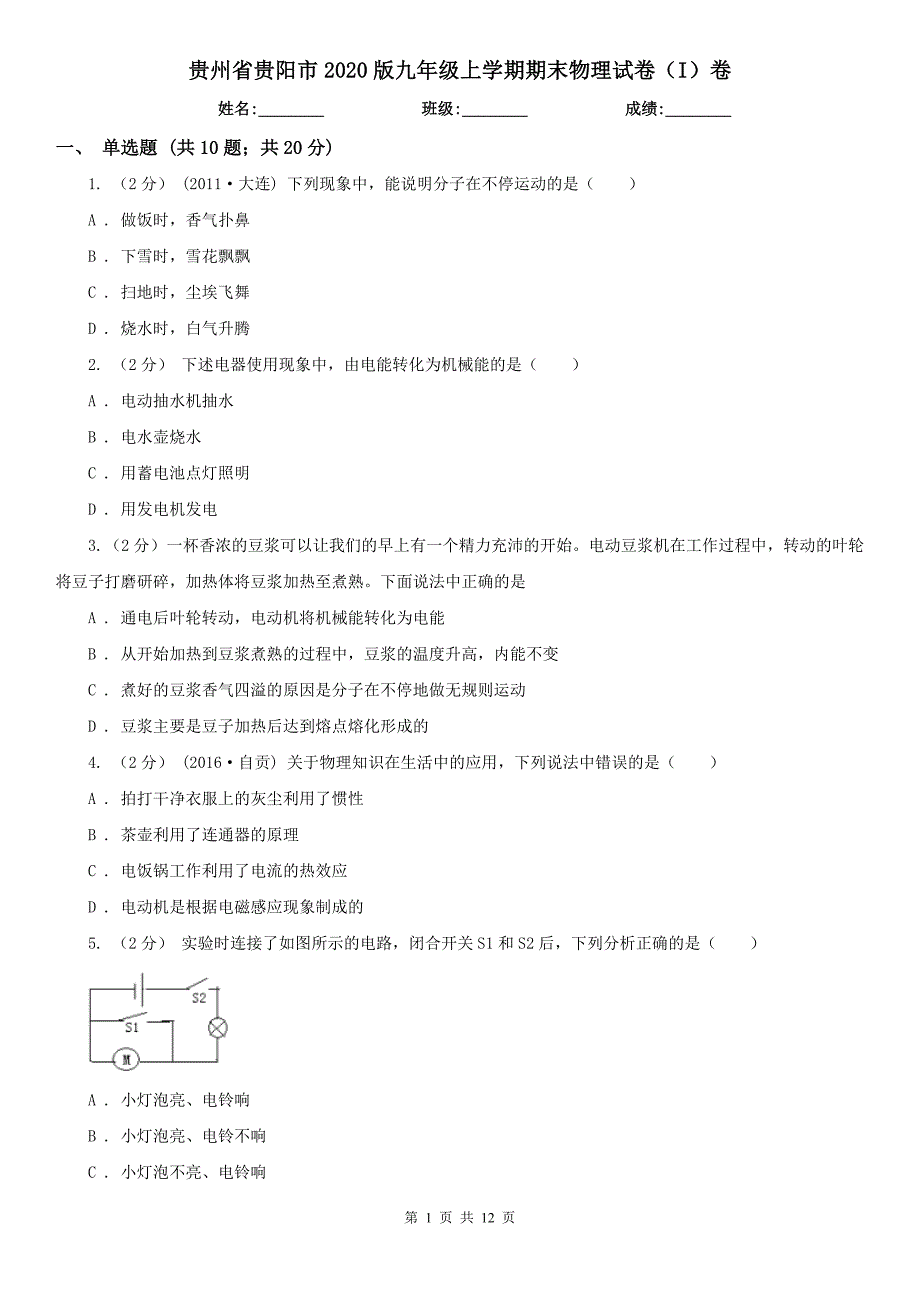

1、贵州省贵阳市2020版九年级上学期期末物理试卷（I）卷姓名:_ 班级:_ 成绩:_一、 单选題 (共10题；共20分)1. （2分） (2011大连) 下列现象中，能说明分子在不停运动的是（ ）A . 做饭时，香气扑鼻B . 下雪时，雪花飘飘C . 扫地时，尘埃飞舞D . 烧水时，白气升腾2. （2分） 下述电器使用现象中，由电能转化为机械能的是（ ）A . 电动抽水机抽水B . 电水壶烧水C . 用蓄电池点灯照明D . 用发电机发电3. （2分） 一杯香浓的豆浆可以让我们的早上有一个精力充沛的开始。电动豆浆机在工作过程中，转动的叶轮将豆子打磨研碎，加热体将豆浆加热至煮熟。下面说法中正确的是A
2、 . 通电后叶轮转动，电动机将机械能转化为电能B . 从开始加热到豆浆煮熟的过程中，豆浆的温度升高，内能不变C . 煮好的豆浆香气四溢的原因是分子在不停地做无规则运动D . 豆浆主要是豆子加热后达到熔点熔化形成的4. （2分） (2016自贡) 关于物理知识在生活中的应用，下列说法中错误的是（ ）A . 拍打干净衣服上的灰尘利用了惯性B . 茶壶利用了连通器的原理C . 电饭锅工作利用了电流的热效应D . 电动机是根据电磁感应现象制成的5. （2分） 实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（ ）A . 小灯泡亮、电铃响B . 小灯泡亮、电铃不响C . 小灯泡不亮、电

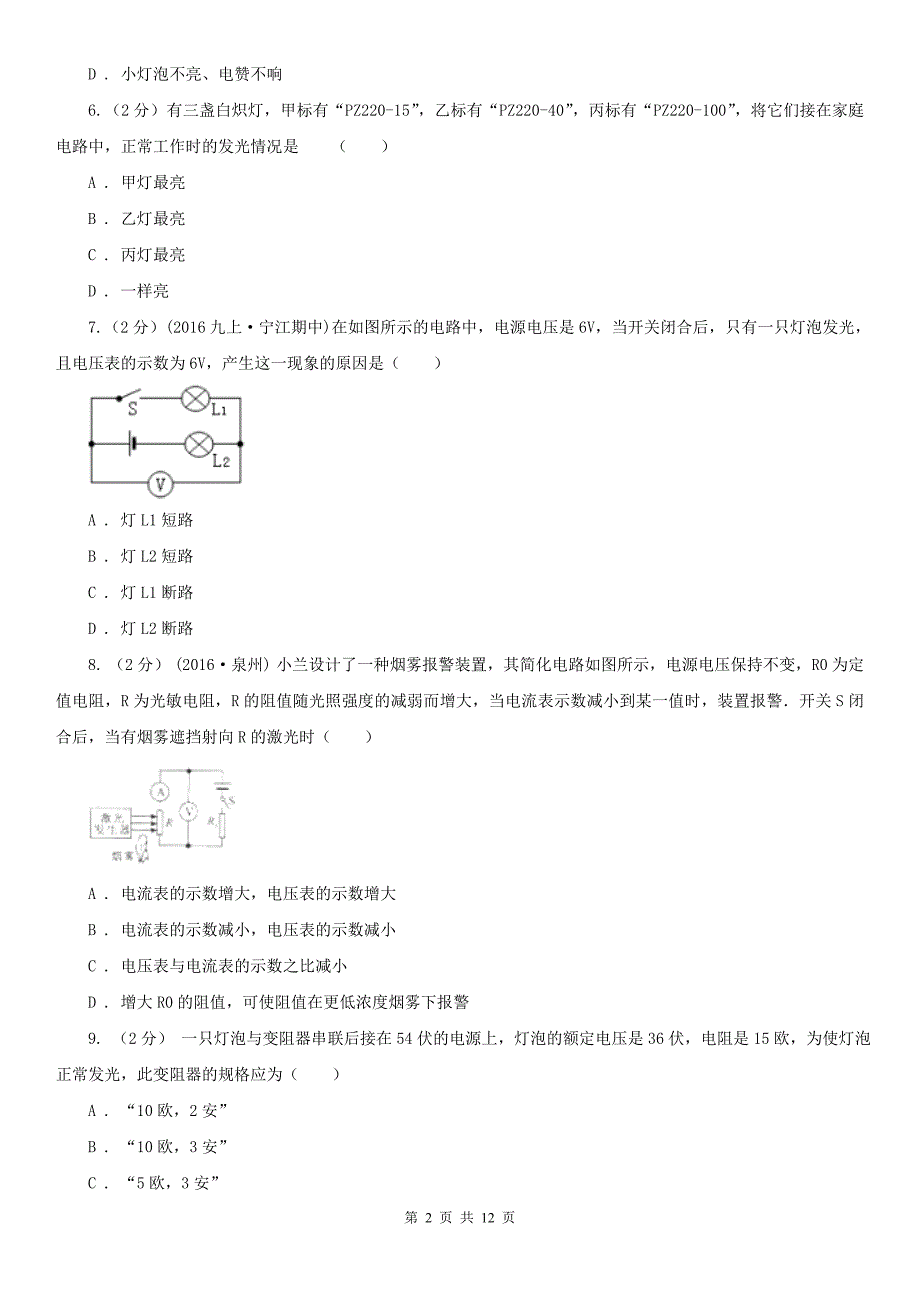

3、铃响D . 小灯泡不亮、电赞不响6. （2分） 有三盏白炽灯，甲标有“PZ220-15”，乙标有“PZ220-40”，丙标有“PZ220-100”，将它们接在家庭电路中，正常工作时的发光情况是（ ）A . 甲灯最亮B . 乙灯最亮C . 丙灯最亮D . 一样亮7. （2分） (2016九上宁江期中) 在如图所示的电路中，电源电压是6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是（ ） A . 灯L1短路B . 灯L2短路C . 灯L1断路D . 灯L2断路8. （2分） (2016泉州) 小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定

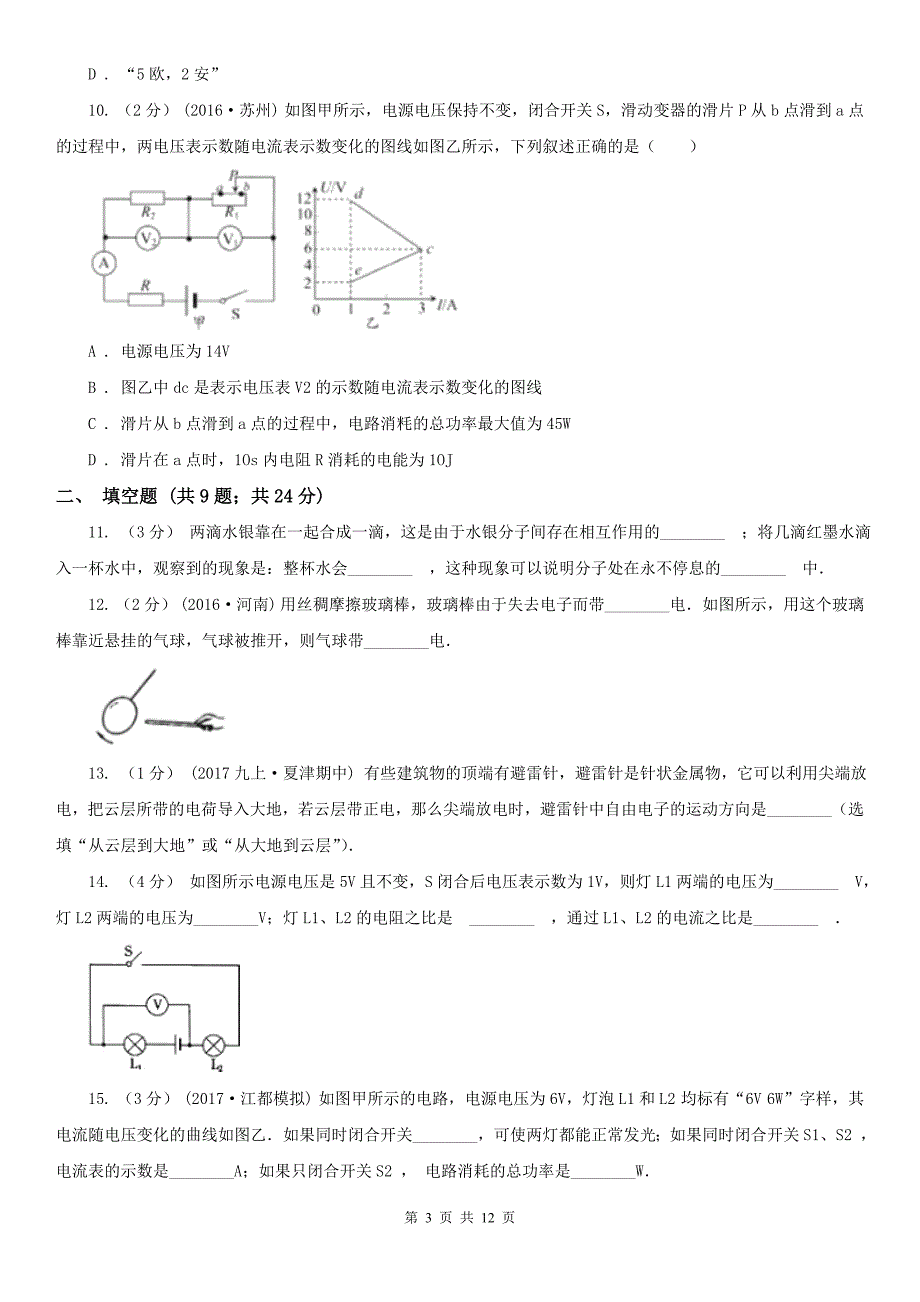

4、值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警开关S闭合后，当有烟雾遮挡射向R的激光时（ ） A . 电流表的示数增大，电压表的示数增大B . 电流表的示数减小，电压表的示数减小C . 电压表与电流表的示数之比减小D . 增大R0的阻值，可使阻值在更低浓度烟雾下报警9. （2分） 一只灯泡与变阻器串联后接在54伏的电源上，灯泡的额定电压是36伏，电阻是15欧，为使灯泡正常发光，此变阻器的规格应为（ ）A . “10欧，2安”B . “10欧，3安”C . “5欧，3安”D . “5欧，2安”10. （2分） (2016苏州) 如图甲所示，电源电压保持
5、不变，闭合开关S，滑动变器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示，下列叙述正确的是（ ） A . 电源电压为14VB . 图乙中dc是表示电压表V2的示数随电流表示数变化的图线C . 滑片从b点滑到a点的过程中，电路消粍的总功率最大值为45WD . 滑片在a点时，1Os内电阻R消耗的电能为1OJ二、 填空题 (共9题；共24分)11. （3分） 两滴水银靠在一起合成一滴，这是由于水银分子间存在相互作用的_；将几滴红墨水滴入一杯水中，观察到的现象是：整杯水会_，这种现象可以说明分子处在永不停息的_中12. （2分） (2016河南) 用丝稠摩擦玻璃棒，玻璃棒
6、由于失去电子而带_电如图所示，用这个玻璃棒靠近悬挂的气球，气球被推开，则气球带_电13. （1分） (2017九上夏津期中) 有些建筑物的顶端有避雷针，避雷针是针状金属物，它可以利用尖端放电，把云层所带的电荷导入大地，若云层带正电，那么尖端放电时，避雷针中自由电子的运动方向是_（选填“从云层到大地”或“从大地到云层”） 14. （4分） 如图所示电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为_V，灯L2两端的电压为_V；灯L1、L2的电阻之比是_，通过L1、L2的电流之比是_15. （3分） (2017江都模拟) 如图甲所示的电路，电源电压为6V，灯泡L1和L2 均标有“
7、6V 6W”字样，其电流随电压变化的曲线如图乙如果同时闭合开关_，可使两灯都能正常发光；如果同时闭合开关S1、S2 ， 电流表的示数是_A；如果只闭合开关S2 ， 电路消耗的总功率是_W 16. （3分） (2015九上厦门期中) 如图a所示的电路，电源电压保持不变闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知：_（选填“甲”或“乙”）是电压表 示数变化的图象，电源电压为_V，电阻R1的阻值为_ 17. （2分） (2017苍溪模拟) 如图甲所示的电路，小灯泡L标有“6V 3W”字样，小灯泡的IU关系如图乙所示，R为10的定值电阻，当小灯泡电功率
8、为0.8W时，小灯泡的电阻是_，电流表的示数为_A 18. （3分） (2017柳州) 在我市农网改造中，小柳家从村口通过进户线接入220V的家庭电路电工师傅想测试小柳的电学知识，他让小柳用电压表、两个标有“220V 550W”、“220V 1100W”的电炉R1、R2以及开关，连接成如图所示的电路，只闭合S0时，电压表示数为220V；只闭合S0、S1时，电压表示数为214.4V；当闭合S0、S2时，断开S1时，电压表的示数为210.4V 上述现象可概括为_，用电器两端的电压越低造成用电器两端的电压降低的原因是_当闭合S0、S2时，断开S1 ， 整个家庭电路消耗的电功率为_W19. （3分）
9、2017宜兴模拟) 如图所示是小明家的电能表，安装时的示数为零，到目前为止，小明家已消耗_kWh的电能小明断开其它用电器，只将“220V 1000W”的电炉子接入电路，测得2min内电能表转盘转过81转，电炉子的实际功率为_W，此时电炉子两端的实际电压_（选填“大于”、“等于”或“小于”）它的额定电压 三、 探究与解答题 (共7题；共55分)20. （5分） (2016九上武平期中) 将如图的实物连接图画出对应的电路图 21. （5分） 按题目要求作图：（1）图甲中，物体保持静止，画出它受到的重力G和拉力F的示意图（2）在图乙中标出通电螺线管的N极和B点的电流方向（3）在图丙虚线框中填入电池
10、和电压表的符号，使电路成为串联电路（4）将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，如图丁所示一条光线从左侧面垂直射入，画出这条光线从右侧玻璃砖射出的折射光路图（保留作图痕迹）22. （5分） (2018九下潮阳月考) 在探究“比较不同物质吸热能力”的实验中，用铁夹将温度传感器及分别盛有水和色拉油的两个试管固定在铁架台上，温度传感器的探头部分与试管内的水和色拉油良好接触，两只温度传感器通过数据采集线与计算机相连接，如图所示。（1） 试管中加入的水和色拉油除初温相同外，还应保证_相同。（选填“体积”、“质量”） （2） 实验中物质吸热的多少是通过_来反映的。 （3） 由于没有直接
11、测量比热容的仪器，因此这个实验是通过观察_的变化来比较比热容的大小。（4） 根据表中数据箅出加热6min水吸收的热量为_J。（5） 色拉油的比热容是_J/（kg）。（用科学记数法表示并精确到小数点后一位） 23. （9分） (2016安徽) 要求测量额定电压为2.5V小灯泡的电功率（1） 按照电路图a，将图b的实物连接成实验电路（2） 在电路连接过程中开关应处于_状态；闭合开关前，要把滑动变阻器的滑片移到_（根据你连接的实物电路图选填“最右端”或“最左端”）（3） 实验时某次电压表的示数为2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为_W；要想测出小灯泡的额定电功率，接下来的操作是
12、24. （10分） (2015九上海原期中) 电阻Rx的阻值估计在610之间，小红同学利用以下元件测量Rx的阻值，电路连接如图，其中有一根导线没有接好 （1） 请在图1的实物图上补画所缺的一根导线，并在右边的虚线框中画出对应的电路图（2） 在连接电路时，开关应_；闭合开关前滑片P应置于滑动变阻器的_端（选填“A”或“B”） （3） 若某次测量时，两电表示数如图2所示，则I=_A，U=_V（4） 根据实验数据可得Rx=_ 25. （15分） (2017成都模拟) 学习了电功率的知识后，小亮想利用家中的电能表（如图所示）测量电水壶的电功率和热效率他把质量为1kg温度是20的冷水倒入电水壶中，然
13、后把家中的用电器都与电源断开，仅让电水壶工作，在5分钟内将这壶水烧开（在标准器压下），他观察到电能表转盘转了70转试求： （1） 将这壶水烧开，水吸收的热量是多少？ （2） 电水壶的电功率为多少？ （3） 电水壶的热效率为多少？ 26. （6分） (2016荆门) 某同学按照如图所示的电路图测量额定电压为2.5V灯泡的电阻（1） 开关闭合前，滑片应置于_（选填“A”或“B”）端（2） 开关闭合后，逐渐移动滑片，并依次记下灯泡的发光情况和电表示数实验记录如下表：数据序号12345发光情况熄灭熄灭较暗不很亮明亮电压U/V0.10.51.32.12.5电流I/A0.050.160.210.260.2
14、8算出的电阻R/3.136.198.088.93表中空格中的数值为_灯泡的额定功率为_W通过计算发现，灯泡在亮度不同时电阻不同，原因可能是_由此可以推断，家庭电路中，在灯泡刚接通瞬间，灯泡的实际功率比额定功率_，灯泡容易_第 12 页 共 12 页参考答案一、 单选題 (共10题；共20分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、二、 填空题 (共9题；共24分)11-1、12-1、13-1、14-1、15-1、16-1、17-1、18-1、19-1、三、 探究与解答题 (共7题；共55分)20-1、21-1、22-1、22-2、22-3、22-4、22-5、23-1、23-2、23-3、24-1、24-2、24-3、24-4、25-1、25-2、25-3、26-1、26-2、
