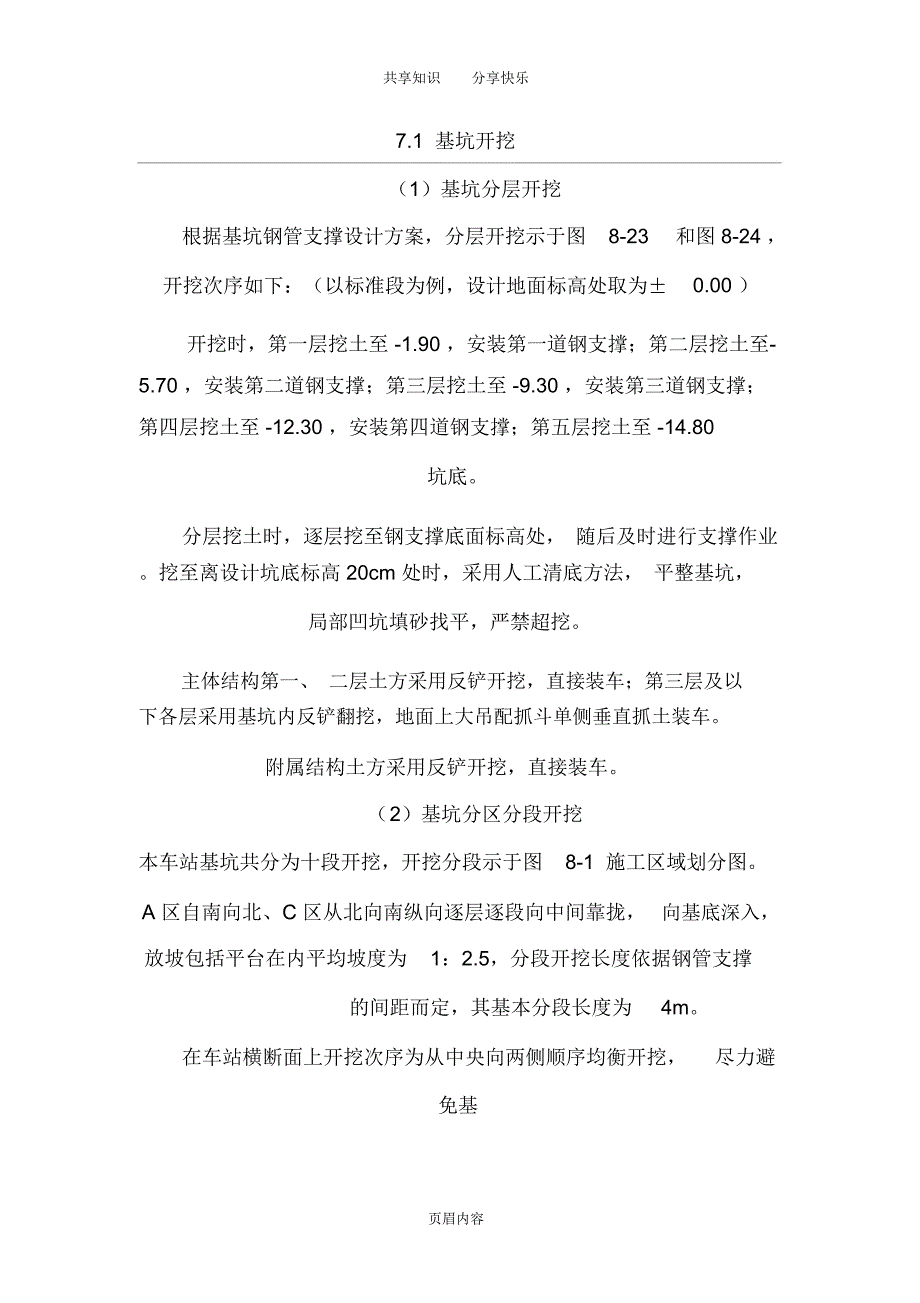

1、共享知识分享快乐7.1 基坑开挖（1）基坑分层开挖根据基坑钢管支撑设计方案，分层开挖示于图 8-23和图 8-24 ，开挖次序如下：（以标准段为例，设计地面标高处取为0.00 ）开挖时，第一层挖土至 -1.90 ，安装第一道钢支撑；第二层挖土至-5.70 ，安装第二道钢支撑；第三层挖土至 -9.30 ，安装第三道钢支撑；第四层挖土至 -12.30 ，安装第四道钢支撑；第五层挖土至 -14.80坑底。分层挖土时，逐层挖至钢支撑底面标高处， 随后及时进行支撑作业。挖至离设计坑底标高 20cm 处时，采用人工清底方法， 平整基坑，局部凹坑填砂找平，严禁超挖。主体结构第一、 二层土方采用反铲开挖，直接
2、装车；第三层及以下各层采用基坑内反铲翻挖，地面上大吊配抓斗单侧垂直抓土装车。附属结构土方采用反铲开挖，直接装车。（ 2）基坑分区分段开挖本车站基坑共分为十段开挖，开挖分段示于图 8-1 施工区域划分图。A 区自南向北、C 区从北向南纵向逐层逐段向中间靠拢，向基底深入，放坡包括平台在内平均坡度为1：2.5，分段开挖长度依据钢管支撑的间距而定，其基本分段长度为4m。在车站横断面上开挖次序为从中央向两侧顺序均衡开挖，尽力避免基页眉内容共享知识分享快乐（大图）图 8-23 钢支撑、土方开挖纵断面图坑两侧地下连续墙受力不均。页眉内容共享知识分享快乐（ 3）由于 B 区土方要在 A 区、C 区结构施工完毕

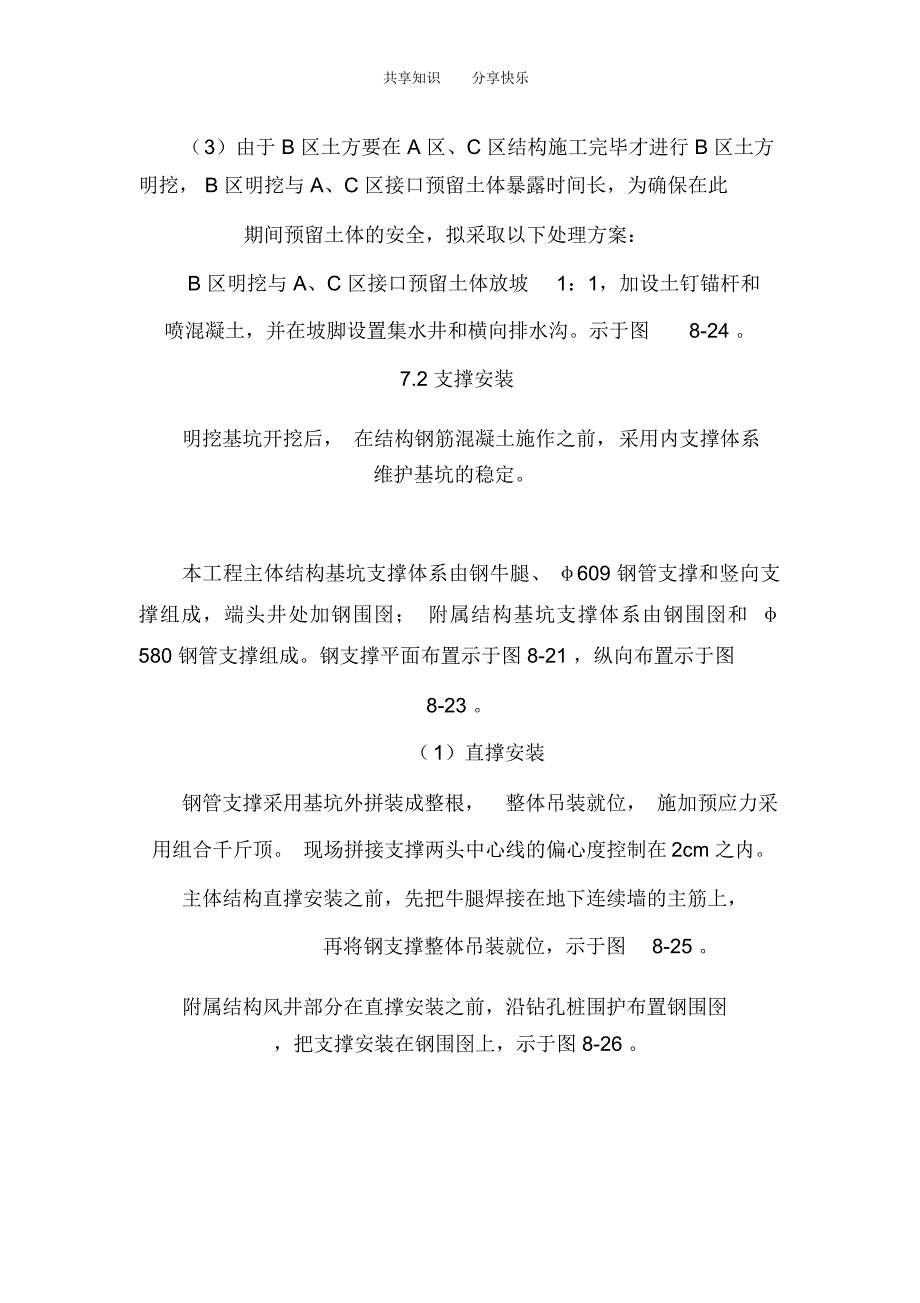

3、才进行 B 区土方明挖， B 区明挖与 A、C 区接口预留土体暴露时间长，为确保在此期间预留土体的安全，拟采取以下处理方案：B 区明挖与 A、C 区接口预留土体放坡1：1，加设土钉锚杆和喷混凝土，并在坡脚设置集水井和横向排水沟。示于图8-24 。7.2 支撑安装明挖基坑开挖后， 在结构钢筋混凝土施作之前， 采用内支撑体系维护基坑的稳定。本工程主体结构基坑支撑体系由钢牛腿、 609 钢管支撑和竖向支撑组成，端头井处加钢围囹； 附属结构基坑支撑体系由钢围囹和 580 钢管支撑组成。钢支撑平面布置示于图 8-21 ，纵向布置示于图8-23 。（ 1）直撑安装钢管支撑采用基坑外拼装成整根， 整体吊装就
4、位， 施加预应力采用组合千斤顶。 现场拼接支撑两头中心线的偏心度控制在2cm 之内。主体结构直撑安装之前，先把牛腿焊接在地下连续墙的主筋上，再将钢支撑整体吊装就位，示于图8-25 。附属结构风井部分在直撑安装之前，沿钻孔桩围护布置钢围囹，把支撑安装在钢围囹上，示于图 8-26 。页眉内容共享知识分享快乐（大图）图 8-24 主体结构施工流程示意图页眉内容共享知识分享快乐图 8-25 钢管支撑吊装及预加轴力示意图图 8-26 钻孔桩钢围囹示意图（ 2）斜撑安装斜撑与围护结构有夹角， 不易直接安装支撑并施加预应力。 主体结构端头井部分在斜撑安装之前， 沿端头井布置钢围囹， 并把斜撑支座、钢围囹及予
5、埋于地下连续墙墙面的钢板进行焊接， 将斜撑支座连成整体，示于图 8-27 ；附属结构风井部分在斜撑安装之前，沿钻孔桩围护布置钢围囹， 再把每层斜撑支座安装在钢围囹上， 将斜撑支座连成整体。其后安装作业与直撑相同。页眉内容共享知识分享快乐图 8-27 端头井钢围囹示意图（ 3）内支撑体系安装施工要点千斤顶预加轴力必须对称同步， 以平衡横撑自重下落的可能和初期开挖预放的初应变。钢管横撑的设置时间必须严格按设计工况条件掌握，土方开挖时应分段分层，严格控制安装横撑所需的基坑开挖深度。所有支撑连接处，均应垫紧贴密，防止钢管支撑偏心受压。端头斜撑处钢围囹及支撑头， 必须严格按设计尺寸和角度加工焊接、安装，
6、保证支撑为轴心受力。钢管支撑安装的允许偏差应满足表8-7 的规定。钢管横撑安装的允许偏差表 8-7项目横撑中心标高及同支撑两端支撑主柱横撑与主柱的 横撑水平层顶面的标高差的标高差挠曲度垂直度轴线偏差轴线偏差允许值30mm20mm1/3000H 50mm30mm 1/600L1/1000L注： L 为支撑长度， H 为基坑开挖深度（4）内支撑体系的拆除页眉内容共享知识分享快乐支撑体系拆除的过程其实就是支撑的 “倒换” 过程，即把由钢管横撑所承受的侧土压力转至永久支护结构或其它临时支护结构。支撑体系的拆除施工应特别注意以下两点：拆除时应避免瞬间预加应力释放过大而导致结构局部变形、开裂。利用主体结构
7、换撑时， 主体结构的楼板或底板混凝土强度应达到设计强度。（ 5）支撑保护基坑开挖过程中要防止挖土机械碰撞支撑体系， 特别是竖向支撑，以防支撑失稳，造成事故。施工时加强监测， 对基坑回弹导致竖向支撑位移而产生的横向支撑竖向挠曲变形在接近允许值时， 必须及时松弛横梁， 释放横向支撑的竖向应力，保证钢支撑受力稳定，确保基坑安全。7.3 主要施工技术措施（1）严格遵循“边挖边撑”的原则，合理安排施工周期第一层土方开挖沿纵向长度以一次不超过12m ，一旦挖出工作面即迅速安装钢支撑， 当支撑预应力施加完成后， 才能继续沿纵向开挖。第二层及以下各层土体开挖中，每一小段长度不超过6m，开挖每一层的小段土方，要
8、在16 小时内完成，随即在8 小时内安装好两根钢支撑，完成后方可进行下一段或下一层土方开挖。斜支撑的头部设置垫箱。页眉内容共享知识分享快乐（ 2）施加支撑预应力开挖前准备好合格的支撑以及施加支撑预应力的各项装置、 仪表，支撑时按设计支撑轴向力的 80% 施加预应力，考虑到所加预应力损失10% ，对施加预应力的油泵装置要经常检查，使之运行正常。支撑 架设实行掏槽开挖，随挖随架支撑，并及时按设计值施加预应力。事先在墙面上标出支撑位置，提前进行支撑位置处墙面的整平工作，使支撑顶端及墙面受力均匀，避免支撑偏心受压。在标出的支撑位置处，打设螺栓设置托架，支撑托架安装牢固，防止支撑因围护结构变形或施工撞击
9、而脱落。支撑加力前，迅速设定围护结构收敛量测点及支撑轴力监测点，取得初始读数后加预应力。及时测试实际预加力，控制预加力准确。斜支撑的架设最为关键，除及时架设外，在斜支撑端头设可靠防滑措施，具体设置如附图。(2) 防支撑失稳措施 基坑中间设支撑立柱及托梁，布置形式见图。基坑开挖前钻800 孔桩至基底下 34 米，灌注砼至垫层底标高，吊放型钢支柱；边开挖边架设托梁及钢支撑，减少长细比，确保支撑体系稳定；施工时事先在柱外侧设一圈封闭的止水钢板；支柱拆除后，中间用与底板同标号的微膨胀砼回填，顶部用钢板焊严，以内外两道防线确保支柱处的防水质量。立柱与托梁构造见附图。 支撑拼接采用扭矩扳手，保证法兰螺栓连
10、接强度。拼接好支撑须经质检工程师检查合格后方可安装。对千斤顶、压力表等加力设备定期校验，并制定严格的预加力操作规程，保证预加轴力准确。 每个开挖段至少设三个轴力监测断面，当支撑轴力超过警戒值时，立即停止开挖，加密支撑，并将有关数据反馈给设计部门。页眉内容共享知识分享快乐钢管支撑钢管支撑构造钢支撑用 =16mm 钢板卷制，直径为609，长度做成6.0m、3.0m、1.5m、1.0m、0.5m 等长度，根据支顶距离用合适的节段用螺栓连接法兰盘拼接成要求的长度。施工时要求钢支撑易安装， 好拆卸，因而加工一个端顶头， 一个伸缩头。当预应力达到设计要求时，在伸缩头间加锁紧片。如图8-38；预埋钢板 80
11、0800钢板15mm609钢管伸缩头连连续续墙墙预应力锁紧头锁紧片千斤顶图 8-38 钢管支撑构造示意图图 8-39 钢支撑预加顶力图钢支撑施工1）、钢板：钢板是钢支撑的底座，在边墙施工时，钢板预埋在钢筋笼上，其位置计算准确。钢板尺寸80080015mm。开挖到支撑位置时将钢板凿出。2）、顶力施加（ 1）、预加顶力设备：用两套电动油压千斤顶，顶力一致，始终能保持两个千斤顶的极限顶力一致，并控制在设计的预加顶力以内，见图8-39 钢支撑预加顶力图（2）、加力方法和预应力的锁定：钢管撑的端部设有专门的顶力座，用两台千斤顶在两侧均匀施顶， 当顶力达到设计的预加力， 在锁紧段安装锁紧片后卸下千斤顶。3
12、钢支撑的安装（1）、垂直对顶钢支撑安装A 、凿出钢板（连续墙），安装钢围檩（桩围护）页眉内容共享知识分享快乐B、在地面拼接好支撑用龙门吊就位。C、将顶头固定在钢板上（桩基围护固定在钢围檩上），如图8-40 所示D、施加预应力。E、用锁紧钢支撑。F、支撑两头用角钢支撑悬吊(桩围护段 ) 加固（如图 8-41 所示）；G、千斤顶卸载。图 8-41钢支撑悬吊加固图 8-40钢支撑悬吊加固（2）、端头斜撑安装：其方法同上，只是在钢板（钢围檩）安装好后顶点处焊制防滑挡块，防止支撑受力侧滑。4）、钢支撑拆除：拟在中标后配合设计单位根据板墙施工确定钢支撑的拆除方案。钢支撑的拆除时间必须在砼强度达到设计要求后，先用两个三角架将钢支撑托起，用千斤顶顶紧支撑让锁紧片松动，然后拆除锁紧片。5）、钢支撑的施工安全措施（1）在支撑表面粘贴电阻式应变片，定期测量其轴力，根据测量结果判定安全性。（2）加强支撑的端部悬吊或支撑，避免顶力丧失后下坠。页眉内容共享知识分享快乐（ 3）加强斜撑的防滑措施如图 8-42 示：抗滑槽钢挡块连续墙预埋钢板抗滑横撑钢管斜撑防图止8-42斜加撑强滑斜动撑防示滑意措图施示意图（ 4）严禁施工作业时碰撞支撑页眉内容
