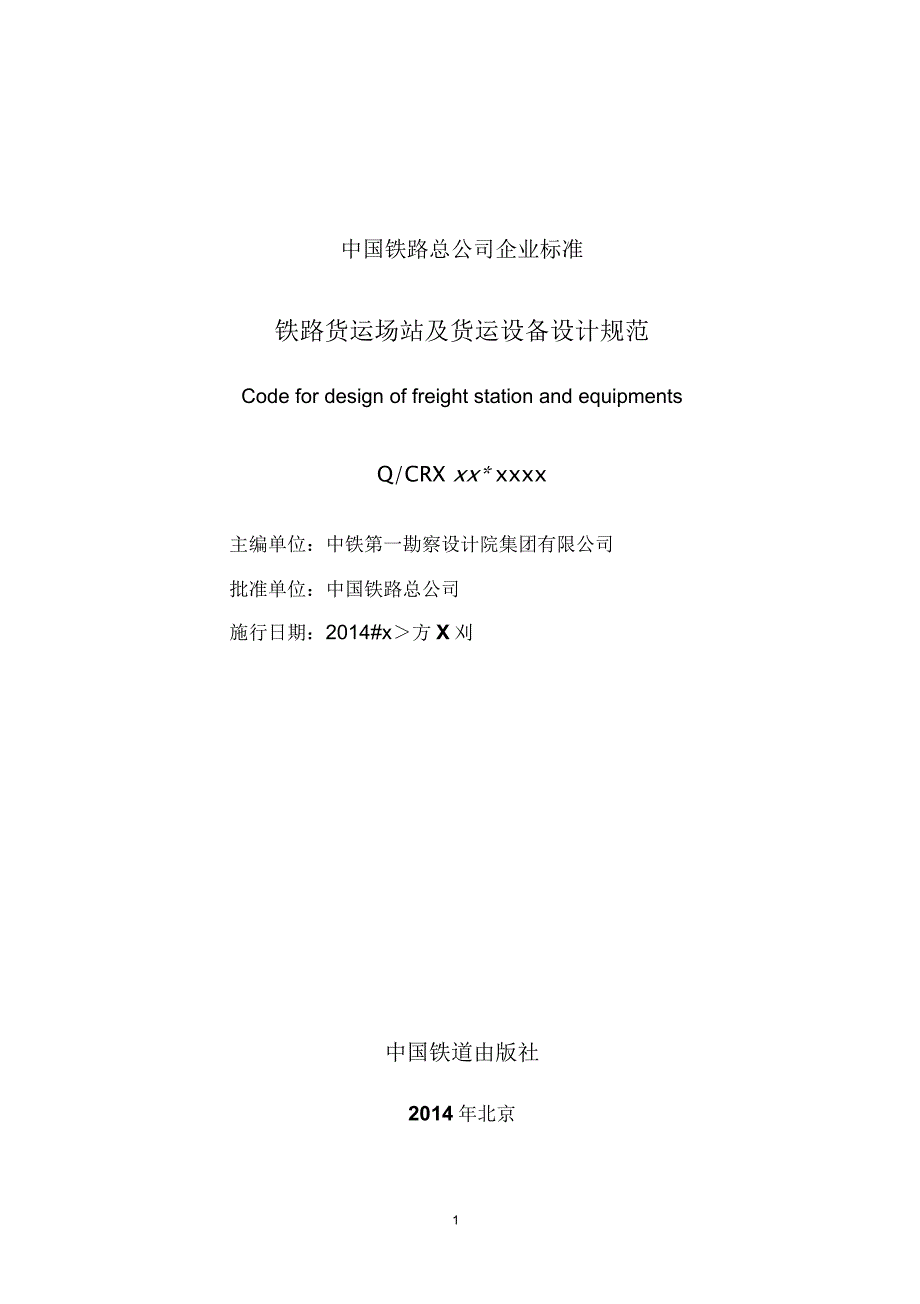

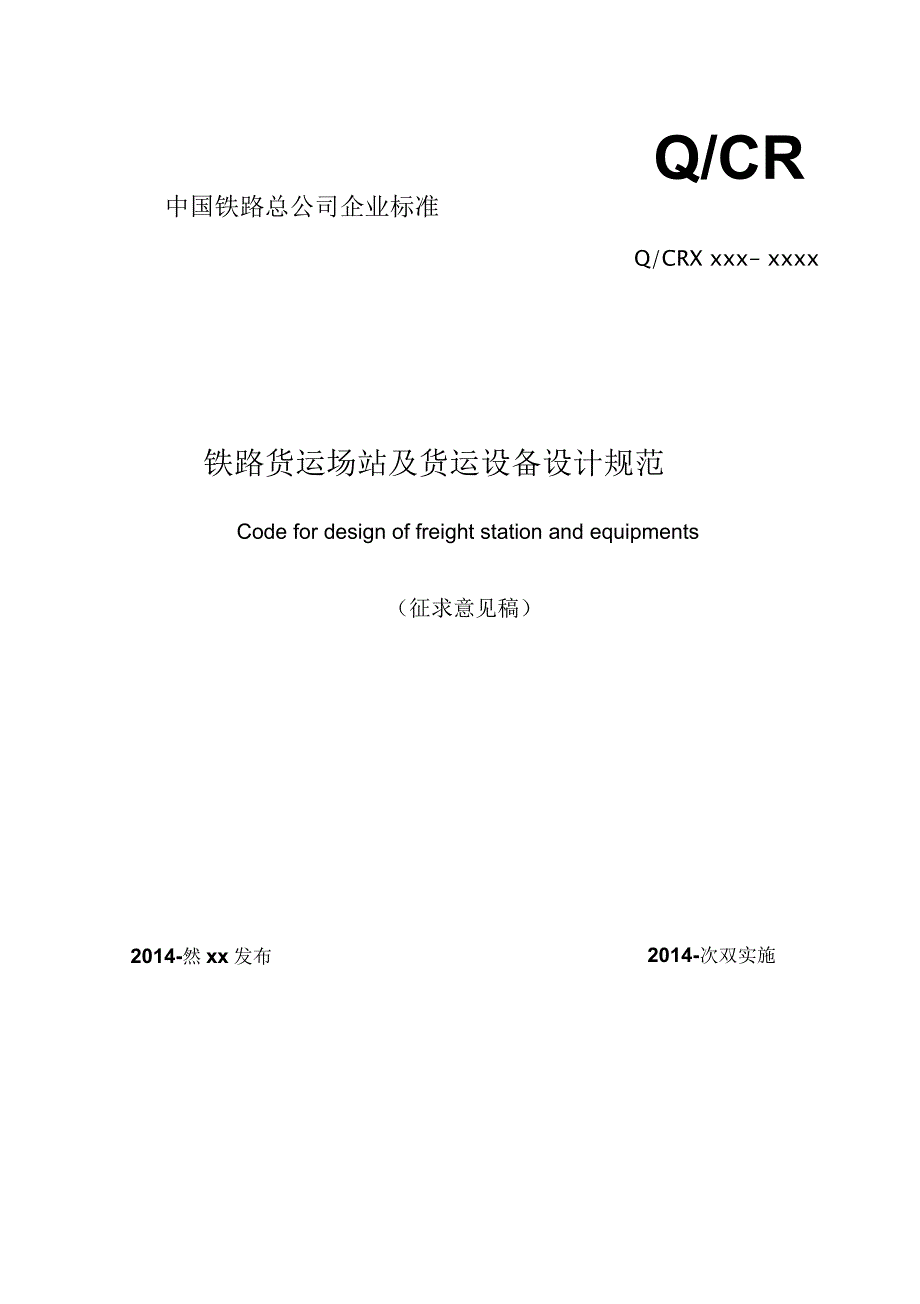

1、Q/CR中国铁路总公司企业标准Q/CRX xxx- xxxx铁路货运场站及货运设备设计规范Code for design of freight station and equipments（征求意见稿）2014-然xx发布2014-次双实施中国铁路总公司发布中国铁路总公司企业标准铁路货运场站及货运设备设计规范Code for design of freight station and equipmentsQ/CRX xx* xxxx主编单位：中铁第一勘察设计院集团有限公司批准单位：中国铁路总公司施行日期：2014#x方X刈中国铁道由版社2014年北京1前言本规范是根据中国铁路总公司关于印发 2

2、014 年铁路工程建设标准编制计划的通知 （铁总建设函【2014】 176 号）的要求，在铁路站场客货运设备设计规范中货运部分和铁路货运中心设计规范基础上进行编制。本规范结合铁路货运快速发展和集装箱运输、直通运输、现代物流发展的需求，编制中吸纳了原规范执行以来铁路设计、运营的成功经验和科研成果，注重体现安全优先、系统优化、协调设计的原则，强化采用现代化机械设备，提高了铁路运输效率和服务质量。本规范共分16 章，主要包括：总则、术语、基本规定、货运站、货场、集装箱作业区、长大笨重作业区、包装成件作业区、商品车作业区、散堆装货物作业区、其它货物作业区、物流功能区、货运设备、场地与道路铺面、信息、其

3、它设施等。本规范主要内容如下：1. 总则部分主要包括编制目的、适用范围、设计年度划分、货运设备规划、分期建设等方面的内容。2. 术语部分将铁路货运场站客货运设备设计规范和铁路货运中心设计规范中的术语进行整合。3. 铁路货运场站选址、货场分类、货场布置原则、物流功能区功能、规模及平面布置要求进行了规定。4. 货运站和货场线路的平面及纵断面、主要设备配置的规定，对货运站、货场布置图型给出了基本参考图型。5. 货运场站货区配置原则、作业区划分及布置要求等规定。6. 货场线路、站台、仓库、雨棚、货位、货场道路、铺面等具体设计规定。7. 装卸及运输设备的选型及配置规定。8. 门区、抑尘设施的设置、轨道衡

4、和货车超偏载检测装置设置技术条件的规定。9. 信息、网路及设备配置等规定。本规范以黑体字标志的条文为强制性条文，必须严格执行。在执行本规范过程中，希望各单位结合工程实践，认真总结经验，积累资料。如发现需要修改和补充之处，请及时将意见和有关资料寄交中铁第一勘察设计院集团有限公司（陕西省西安市西影路2 号，邮政编码：710043） ，并抄送铁道部经济规划研究院（北京市海淀区北蜂窝路乙29 号，邮政编码：100038） ，供今后修订时参考。本规范主编单位：中铁第一勘察设计院集团有限公司铁道第三勘察设计院集团有限公司本规范参编单位：本规范主要起草人：李生才 董志强 张世宏 李荣华 陈光伟 张迎丰 韦永

5、录 李长淮 邱道成 李佳峰 李赟 罗旭东 燕接权 龙永芳 肖春光 张泰山 颜昌盛 李晓兵 刘长河 朱广劼 张玉福 胡春丽 袁英爽 王云来 刘博 齐亚娜 黄乃斌 郑东玮 杨曦 王晓剑 揭蓓蕾 邵华22术 语73 基本规定 93.1 一般规定93.2 货运站和货场线路的平面及纵断面 113.3 作业量与运输组织 124 货运站 164.1 基本图型164.2 主要设备配置174.3 站线数量和有效长度 185 货 场 195.1 基本图型195.2 线路及货区配置215.3 线路数量和有效长度 236集装箱作业区256.1 一般规定256.2 主箱场 276.3 辅助箱场286.4 拆装箱场307

6、长大笨重货物作业区 321.1 一般规定321.2 装卸作业区 328 包装成件货物作业区 348.1 一般规定348.2 行邮行包货场358.3 其他包装成件货物作业区 369 商品车作业区 379.1 一般规定379.2 装卸场379.3 商品汽车存放区 379.4 交验区3810散堆装货物作业区 4010.1 一般规定 4010.2 散堆装货物作业区 4011其它货物作业区4210.3 物流功能区 431.1 1 一般规定 431.2 2物流功能区用地规模 441.3 3功能区平面布置 471.4 4房屋布置 481.5 5场地与道路要求 4813 货运设备5013.1 仓库、站台和堆货

7、场 5013.2 装卸及运输机械 5213.3 门区及检斤、安全检测设备 5713.4 场内道路 5813.5 其他货运设备 5914 场地与道路铺面 6114.1 铺面种类与结构 6114.2 设计荷载 636715 信 息15.1 一般规定 6715.2 系统构成及功能 6715.3 网络设计 6815.4 信息安全 7015.5 设备配置 7215.6 系统接口 7515.7 辅助设施 7616 其它设施 7716.1 通信7716.2 车辆7716.3 电力7716.4 给水排水 7816.5 消防7916.6 环境保护 79本规范用词说明 80铁路货运场站及货运设备设计规范条文说明

8、81541.0.1 为统一铁路货运场站及货运设备设计的技术标准， 使铁路货运场站及货运设备设计符合安全适用、技术先进、经济合理、服务运输的要求，制定本规范。1.0.2 本规范适用于国家铁路网中客、 货列车共线运行， 标准轨距新建和改建铁路货运场站及货运设备的设计。1.0.3 铁路货运场站及货运设备的设计年度应分为近、 远两期。 近期为交付运营后第 10 年，远期为交付运营后第 20 年。近、远期均采用预测运量。对于不易改、 扩建的建筑物和基础设施， 应按远期运量和运输性质设计； 对于易改、 扩建的建筑物和基础设施， 可按近期运量和运输性质设计， 并预留远期发展条件；对于可随运输需求变化而增减的

9、运营设备，可按交付运营后第 3 年或第 5年的运量设计。1.0.4 复杂的铁路货运场站设计方案必须经过技术经济比较确定。 改建时， 应充分利用既有建筑物和设备。复杂的货运场站改建工程应有指导性施工过渡设计。1.0.5 铁路货运场站及货运设备设计应与城镇建设总体规划相互配合和协调， 并应高度重视环境保护、水土保持、防灾减灾、文物保护、节约能源和土地。1.0.6 铁路货运场站及货运设备设计应采用安全、可靠、适用、经济、成熟的技术和设备，并符合国家及行业有关准入规定。1.0.7 铁路货运场站宜一次规划设计，用地整体办理，分期建设。1.0.8 铁路货运场站范围内的地下管、 线、 沟、 槽及地上建筑物布

10、置， 应近远结合、统一规划，综合设计，避免互相干扰，保证安全生产。地下管、线、沟、槽应预留远期扩展空间。1.0.9 铁路货运场站及货运设备设计除应符合本规范外， 尚应符合国家现行的有关标准、规范的规定。2.0.1 货运设备 freight facilities在货运站或货场内，用来办理货运业务的设备。2.0.2 货场 team yard办理货物承运、装卸、交付的场所及延伸服务的场所。2.0.3 综合性货场 composite team yard办理多种品类货物的货场。2.0.4 专业性货场specialized team yard专门办理单项运输品类或单一货物品种的货场。2.0.5 集装箱货场

11、container team yard专门办理集装箱货物的货场。2.0.6 换算箱（TEU）twenty-feet equivalent unit以 20 英尺集装箱为标准的集装箱换算单位。2.0.7 主箱场 container transfer area用装卸机械可直接对集装箱列车进行装卸作业的箱场。 主要办理到达箱、 发送箱和中转箱作业。2.0.8 辅助箱场assistant storage area需通过运输机械辅助， 方可用装卸机械对集装箱列车进行装卸作业的箱场。 主要办理待修箱、有特殊作业要求的集装箱、清洗箱、空箱、国际监管箱、备用箱等作业。2.0.9 集装箱装卸作业区 contai

12、ner loading-unloading area主箱场内专门进行集装箱列车和集装箱卡车 （简称集卡， 下同）装卸作业的区域。装卸线有效长度内轨道式集装箱门式起重机作业覆盖范围或装卸线两侧集装箱正面吊运起重机作业范围为一个装卸作业区。2.0.10 平面标准箱位（箱位） container slot一个 20 英尺集装箱在箱场上所占的平面面积。2.0.11 箱位数 slot capacity of a container yard箱场内按平面标准箱位计算的箱位数量。2.0.12 容箱数 storage capacity箱场内按 TEU 计算允许容纳的堆码箱数。2.0.13 危险货物货场dang

13、er goods team yard专门办理易燃性、爆炸性、腐蚀性、毒害性、放射性等危险货物的货场。2.0.14 货物装卸线team rack为装卸货物使用的线路。2.0.15 高架卸货线elevated unloading track路肩高于货物堆放场地面1.5m及以上，两侧为直壁式或斜坡式，用于散装货 物卸车作业的线路。2.0.16 货物装卸线装卸有效长度length of freight loading-unloading货物装卸线有效长度范围内能用于进行装卸作业的长度。2.0.17 尽端式货物站台 end freight platform设在尽头线的终端，主要装卸能自行移动货物的货物站

14、台。3 基本规定3.1 一般规定3.1.1 铁路货运场站设计应以货物集装化、 装卸机械化、 信息集成化、 安全检测监控智能化、 服务便捷化和管理现代化为原则， 并根据市场需求， 拓展物流服务功能。3.1.2 铁路货运场站选址应符合下列规定：1 充分考虑市场需求和多式联运需要，靠近工业园区、物流园区、厂矿企业和港口码头等货源集散地， 与城市总体规划及产业布局相一致， 与其他运输方式紧密衔接。2 符合铁路枢纽总图规划和区域交通规划，与货运生产力布局相匹配，与接轨的线路和车站能力相适应，并宜靠近技术作业站，确保进出车流顺畅。3 为港口服务的铁路货运场站应紧贴码头后方，实现铁水联运无缝衔接。4 危险品

15、专业性货场设在市郊和城市主导风向的下方。5 充分考虑道路、水、电、气等外部市政配套设施的同步建设与投入使用。6 具有良好的地形、地质、水文和气象条件，并符合国家土地、安全、环保、消防、卫生等方面法律法规的规定。3.1.3 货场分类应遵循以下原则：1 货场按照办理货物品类和性质可分为综合性货场或专业性货场。专业性货场依据办理货物品类和性质可划分为包装成件货场、 长大笨重货物货场、 散堆装货物货场、 液体货物货场、 危险货物货场和集装箱货场、 行邮行包货场、商品车及自轮装卸货场等。综合性货场为办理多种货物品类的货场。2 货场按照货运量可分为大、中、小型货场。大型货场：年货运量在100 万吨及以上。

16、中型货场：年货运量在30 万吨及以上，100万吨以下。小型货场：年货运量在30 万吨以下。3.1.4 货运场站功能包括基本功能、 增值功能和配套功能。 新建货场除具有货物到发、 装卸搬运等铁路货运基本功能外， 还应根据市场需要和实际条件， 具备多项物流服务功能。既有货场改建宜加强信息化建设、拓展物流服务功能。3.1.5 货运站和货场的设置数量应在方便货物运输和相对集中的原则下， 根据货运量、货物品类、作业性质、铁路枢纽地区总体布局和城市规划、物流规划、当地交通运输条件等因素确定。一般情况下，中、小城市可设置12个货场；大城市及特大城市可设置几个货场；城市布局分散、范围较大时，可根据需要设置货场

17、在枢纽周边的居民集中点、工业区和卫星城市附近的车站上，必要时也可设置货场。3.1.6 货场内流线应根据货场作业流程，结合货场平面布置方案设计。3.1.7 货运站和货场应根据办理的货物品类、 作业量和作业性质， 结合生产需要和当地条件，设置铁路线路、仓库、雨棚、站台、堆货场、排水、消防、照明、道路、围墙、大门、装卸机械、搬运、堆跺、配送、检斤、量载、通信及信息管理、维修和生产生活用房、货运安全检测设备等。3.1.8 货运场站及货运设备的设计应根据货运量、 货物品类、 作业性质、 运营要求、货源及货流方向、 城市规划和交通条件， 并结合地形、 地质和水文条件等因素确定。并应符合下列规定：1 货运

18、场站平面布置应紧凑合理，并根据预测货运量预留远期发展条件。2 货运场站应避开地质不良和地势低洼易于积水的地区，并应做好道路和排水设计。3 货运场站应采用先进环保的装卸设备和计量安全检测设备。4 既有货运场站改建时，应充分利用既有设备。5 货运场站内的道路和排水设计，应符合铁路站场道路和排水设计规范（TB10066）的规定。6 货运场站设计应符合铁路工程设计防火规范（TB10063）、 建筑设计防火规范（GB50016）的规定。7 货场内对外办公场所的配置应方便货主。3.1.9 运量较大、 品名单一或办理大宗货物的货场， 具备整列组织到发条件的， 应 按整列装卸条件设计，且主要货流方向应符合直通

19、运输要求。3.1.10 危险货物比较集中的城市应设置专业性危险货物货场。其设计应符合国家现行的防火、防爆、防毒、卫生和环境保护等有关规定。3.2 货运站和货场线路的平面及纵断面3.2.1 牵出线应设在直线上。在困难条件下，可设在半径不小于1000m的曲线上，在特别困难条件下，曲线半径不应小于 600m o仅办理摘挂、取送作业的货场牵出 线，在特别困难条件下，曲线半径不应小于 300m o牵出线不应设在反向曲线上。 改建货运站， 在在别困难条件下， 调车作业量较少时，可设在反向曲线上，也可保留既有曲线半径。3.2.2 货物装卸线装卸有效长度范围内应设在牵线上。 在困难条件下， 可设在半径不小于6

20、00m的曲线上；在特别困难条件下，曲线半径不应小于500m;改建货场，在别困难条件下，可保留既有曲线半径。3.2.3 装卸线装卸有效长度范围以外的线路曲线半径不宜小于 300m,在困难条件 下， 不应小于 250m； 不办理到发作业的装卸线， 在在别困难条件下， 不应小于 200m。3.2.4 货运站、货场联络线曲线半径不应小于 200困。困难条件下，道岔后连接曲 线半径不应小于导曲线半径。3.2.5 货运站和货场到发线上的曲线地段和连接曲线宜设曲线超高，半径小于600m 时曲线地段超高可采用25mm、 半径大于或等于600m 时可采用 20mm， 连接曲线超高可采用15mm。其他站线可不设曲

21、线超高。3.2.6 通行旅客与货物列车的站线，两曲线间应分别设置不小于 25m与15m的直 线段。不通行列车的站线，两曲线间应设置不小于 15牵的直线段；在困难条件下， 可设置不小于10m的直线段。3.2.7 办理解编作业的牵出线，宜设在不大于2.5 %!勺面向调车线的下坡道或平道上， 但坡度牵出线的坡度应按计算确定。 平面调车的调车线， 在咽喉区范围内应设在面向调车场的下坡道上，但坡度不应大于4%。办理摘挂、取送作业的货场或其他厂、段的牵出线，宜设在不大于1%的坡道上。在困难条件下，可设在不大于 6%的坡道上。3.2.8 货物装卸线装卸有效长度范围应设在平道上。 在困难条件下， 可设在不大于

22、1 %的坡道上，液体货物、危险货物装卸线、漏斗仓装车线、翻车机卸车线、仓库 和货棚内装卸车线应设在平道上。货物装卸起迄点距离竖曲线始、终点不应小于15m o3.2.9 轨道式门式起重机走行轨应为平、直轨道。3.2.10 货运站及货场联络线的坡度，应根据机车牵引车列牵引质量计算确定，且不应大于20%。3.3 作业量与运输组织3.3.1 铁路货运站运量应按集装箱、 快运货物、 特种货物、 长大笨重货物及散堆装货物分别进行预测。 各年度运量应结合全路及区域物流发展趋势、 当地物流业发展规划、 产业布局规划、 各铁路货运中心选址方案， 在充分调查现状物流市场总量和分工的基础上综合预测。3.3.2 货运

23、站应根据货源吸引区域和范围， 细化分年度货物到发运量、 品类、 流向。对于枢纽（地区）内存在两个及以上货场的，应明确各货场吸引区域、功能划分及预测运量。3.3.3 有特殊作业要求的集装箱运量应按调查资料及本地区经济发展特点和结构确定。3.3.4 集装箱空箱量应按到发平衡及特殊排空原则确定， 对特殊排空的集装箱应按调查资料确定。3.3.5 集装箱平均静载重应按本地区适箱货物的密度及统计资料， 并结合适箱货物结构变化确定。3.3.6 铁路货运站开行集装箱班列、 行邮班列、 行包班列及商品汽车班列等客运化运输产品， 同时开行铁路大宗货物的五定班列或普通始发直达列车， 零星车流考虑与枢纽主要技术作业站

24、编组站、区段站）互编小运转列车。集装箱班列、 行邮班列、 行包班列、 商品汽车班列和其他班列的开行应在充分分析各预测年度运输需求的基础上， 结合路网规划， 选择运输能力较好的径路， 并应具有良好的经济效益和社会效益； 双层集装箱运输径路应覆盖运量较大的铁路货运中心。3.3.7 铁路货运站之间、 铁路货运站与集装箱中心站之间、 铁路货运站与其他技术站之间根据需求可组织开行一站直达集装箱班列、 快速集装箱班列、 普通集装箱班列。集装箱班列运输组织应符合下列原则：1 定期开行的集装箱班列宜固定车底、循环使用、定点、定线、定时。2 中转集装箱宜以 “动箱” 作业方式为主，“动车 ” 作业方式为辅。3

25、 集装箱班列的开行方案，应根据开行集装箱直达列车带来的箱小时节省、集结带来的箱小时增加、中转作业带来的成本增加等因素确定。4 符合铁路双层集装箱通道规划、运量达到一定强度的铁路货运中心间应组织双层集装箱班列。3.3.8 办理行邮行包作业的铁路货运站、 集装箱中心站间开行特快、 快速行邮班列、行包班列。行邮班列、行包班列运输组织应符合下列原则：1 行邮班列、行包班列宜定点、定线、定时运行。2 班列编组内容应相对固定， 不宜变更班列中途停靠站数目、 在站作业时间、 摘挂车数。3 中途停靠站作业方式以 “动车 ”作业方式为主，进行摘挂调车作业。3.3.9 办理小汽车作业的铁路货运站、集装箱中心站间开

26、行一站直达和普通小汽车班列车。小汽车班列运输组织应符合下列原则：1 小汽车班列应根据需要定期或不定期组织， 班列宜定点、 定线、 定时开行。2 宜组织集散地和消费地直接的一站直达和普通小汽车班列，或组织成组装车。3.3.10 铁路货运站之间与其他办理整列装卸的货运站 （装车点） 、 工业站、 港站之间开行定点定线或普通的始发直达列车。3.3.11 对于不具备开行整列条件的， 可组织基本组混编列车， 与其他货运站对开；或组织与枢纽技术站互编小运转列车。3.3.12 集装箱、 行邮行包、 小汽车列车作业流程应使各列车到发、 转场作业方便，并减少各列车占用到发线和装卸线的时间。3.3.13 铁路货运

27、站作业量应根据车站不同货类运量预测结果测算。3.3.14 空箱、空车调配按出入平衡考虑。部分通用车种可按代用考虑。3.3.15 不同货类作业车数应符合下列规定：1 集装箱作业车数集装箱作业车数根据货运站集装箱运量、 集装箱运量波动系数、 集装箱平车装载箱数等因素确定，可按下列公式计算：(式 3.3.15-1)Qj max :365Nj式中：N集一集装箱货车到发车数（车/d）；Qjmax-货运站重箱方向运量，取到、发量较大值（TEU/年）;L集装箱运量波动系数；Nj 每个集装箱平车装载集装箱数（TEU）02快运、行邮作业车数快运、行邮作业车数根据货运站快运、行邮运量、运量波动系数、快运、行邮 棚

28、车平均净载重等因素确定，可按下列公式计算：NwQy max ; 365qy(式 3.3.15-2)式中：N邮一快运、行邮货车到发车数（车/d）;Qjmax-货运站重车方向快运运量，取到、发量较大值（t/年）；L运量波动系数；qy 一行邮行包货车平均净载重（t/辆）03商品汽车专用车作业车数集装箱作业车数根据货运站集装箱运量、集装箱运量波动系数、集装箱平车装 载箱数等因素确定，可按下列公式计算：(式 3.3.15-3) Qq max ：N =-%365Nj式中： N汽一冏品汽车专用车到发车数（车/d）;Qqmax货运站重车方向运量，取到、发量较大值（台/年）；L运量波动系数;Nq 每个集装箱平车

29、装载小汽车台数（台/辆）。4其它货车作业量(式 3.3.15-4) Qt max ;N 它二-365qt 式中： N它一商品汽车专用车到发车数（车/d）;Qtmax 一货运站重车方向运量，取到、发量较大值（台 /年）；L运量波动系数；qt 一货车平均净载重（t/辆）o3.3.16 不同种类班列（列车）编成辆数应符合下列规定：不同种类班列（列车）编成辆数主要受牵引质量及到发线有效长控制。集装箱班列、行邮班列、行包班列及小汽车班列主要受到发线有效长控制。1受牵引质量控制计算G :, Fq,y，P（，q iq） g 10，一（屈十q）MgMl0（式 3316-1）式中：Fq 每台机车计算起动牵引力（

30、KN）;y 一机车牵动力使用系数，取0.9 ；上 机车单位起动阻力（N/KN）;国一车列单位起动阻力（N/KN）;iq-起动地段加算坡道（），校验牵引质量时，取规定的站坪坡度。 g标准自由落体加速度，采用9.8m/s2。2受到发线有效长限制的计算受到发线有效长限制的货物列车编成辆数（m）计算公式如下：m= （EL- L 安一L 机）/L 车（辆）（式 3.3.16-2）式中：EL 一到发线有效长度（m）;L安一安全距离，一般取 30m （m）L机一机车长度（m）;L车一货车平均长度（m） o4货运站4.1 基本图型4.1.1 货运站图型可分为通过式（图 4.1.1-1）和尽端式（图4.1.1-

31、2）,设计时应根 据其作业性质和当地条件综合比选确定。（a-3）4.11-1通过式货运站图型1一划发及调不场：2黄场二3身用线(Z)(b-2)(b-3)W4.1,1 2尽头式货运站图型I到发及调车场；2货场；3&用线4.2 主要设备配置4.2.1 货运站到发场与调车场宜采用横列布置。4.2.2 货运站调车场与货场的布置应根据地形条件、货场作业量和作业性质等因素，经技术经济比较确定。调车场与货场可设计为横列式或纵列式，货场宜设在调车场同侧。4.2.3 铁路专用线在货运站接轨时应符合下列规定：1当路企直通列车、枢纽小运转列车直接进入铁路专用线时，不应改变主要 去向的列车运行方向。2铁路专用线应在站

32、内接轨，不应在区间与正线接轨；铁路专用线在站内接 轨时，应设置安全线，若接轨处能利用其他站线及道岔作为隔开设备并有联锁装置 时，也可不设安全线。3应考虑货运站远期货运量及城市发展。4.2.4 货运站咽喉区的布置应设有列车到发、车列转线和调车作业的平行进路。4.2.5 配属调机的货运站，当调车作业繁忙，且车站并BE机车整备地点较远时，设置机车整备设备。整备设备的设置位置， 应使机车出入、 列车到发和其他作业交叉干扰较小， 并便于值班员联系。4.2.6 在装卸作业量大且无列检所的货运站， 当日装卸车在100 辆以上或有特殊需要时，宜设装卸检修所及相应的房屋、设备等。路企直通的专用线，也可根据机车交

33、路在装卸集中的地点设置装卸检修所。4.3 站线数量和有效长度4.3.1 货运站的到发线数量应根据行车量、 列车性质和技术作业过程等因素计算确定。当货物线直接接发列车时，到发线数量可适当减少。4.3.2 货运站的到发线有效长度应与相邻区段车站到发线有效长度一致。 办理小运转列车到发线有效长度，可根据小运转列车长度加 30m 的附加制动距离确定。4.3.3 货运站的调车线数量应根据装卸地点数、 作业车数和调车作业方法等因素确定。调车线的有效长度应满足车列取送时最大长度的需要，但最短不应小于 200m。4.3.4 货运站和货场应设置牵出线， 当与之接轨的其他岔线能力允许并满足调车作业要求时，也可利用

34、其作为牵出线。4.3.5 牵出线的有效长度应按车列或车组的长度确定。 在困难条件下， 货运站牵出线的有效长度不宜小于半个整列作业需要的长度， 小型货场牵出线的有效长度不应小于200m。5.1 基本图型5.1.1 货场图型分为贯通式（图5.1.1-1）、尽端式（图5.1.1-2）及混合式（图5.1.1-3） 三种布置图贯通X货场图型同1一艇堆影作业区；口一处大策山作业区1鼻一集装箝作业区i 4一成件也辘作业区，一生产加工区； J也错区；7 商用交易区；E一赤外区；If车场；10综合维修区;II一时场绕合大门；12一围墙尢门；1：一铁路墙大门；】4 -围墙“台tiras-1-i-i/通苴贯场四整m

35、i1一敝堆装作区；A忙人簟戒柞软区；：T独葡柞*区；一出件包甘作也区；a生产加工区；it做区；了一湎餐交拈区；区；1r半场；mt弁推作风；口一气场均价大门；】3四墙大口： 3俵踏国光口； 14一国墙.S6.1J-3后端式货场网型u批唯酱作业以；2长大笨m伟觇风；独需作曲|黑；4一成件包毡作*父；5生产加工耳；1仓片区；了一南丛交好区；一办势区；1ts车塔； Ui白堆修区;”一曲地嫌弁大门；12用墙大门1 lift咻唧墙大门；H懈墙”6.11-3混合式货场罔型】一做堆装柞北区二2-拉火箪血蚱业区；集聚箱作业国；W一成件包装作业区 J生产的工区一生砧区F 7-掰品强品Ui 8-Jtb-iB i I

36、本域；ID11一城堵煤寺大门；1口一也堵大门：13帙喀围墙大门；1$一圉*.货场物流功能区布置可根据货场物流功能需要，结合各作业区布置情况、场地 情况等因素采用集中布置和分散布置形式5.1.2 综合性货场应根据地形条件、货物品类、作业量、作业性质及流程、业务关 联度、设备共用情况和管理的需要，按集装箱作业区、包装成件作业区、长大笨重 作业区、散堆装作业区与商品车作业区、危险品货物作业区、冷藏货物作业区等 基本功能区及增值服务区、配套功能区进行分区布置。在大型货场内，可按货物到 达货区、发送货区和中转货区分区布置。办理水运、铁路联运业务的货场，水运货 区和铁路货区应分开布置。5.2 线路及货区

37、配置5.2.1 货物装卸线宜采用平行或部分平行布置，亦可采用其他布置形式。5.2.2 综合性货场各货区的相互位置应根据货物品类等情况按下列要求布置：1 散堆装货区应远离包装成件、商品车、行邮行包货区，并宜在此间布置长大笨重和粗杂、集装箱货区。2 集装箱货区宜布置在包装成件、商品车、行邮行包货区和长大笨重货区或粗杂货区之间。3 散堆装货区宜布置在货场外侧，主导风向下方。4 危险货物货区应远离其他货区和生产办公及生活设施。5 各货区的位置应符合国家消防、环保和卫生的有关规定。5.2.3 装卸线与相邻线的距离应根据装卸机械类型、 货位布置、 道路等设施以及相 邻线路的作业性质及线间构筑物等因素计算确

38、定。 曲线地段应按国家现行 标准轨距铁路建筑限界（GB146.2）的有关规定加宽线间距。5.2.4 货物装卸线直线地段的建筑物和设备至线路中心线的距离应符合表5.2.4 的规定。曲线地段应按现行的国家标准标准轨距铁路建筑限界（GB146.2）的规定加宽。5.2.5 货场存车线的设置应根据货物作业量和车辆取送及调车作业的复杂程度、 车 站与货场的距离及货场设备的作业能力等因素确定。 当货场距车站较远或取送车次 数较多时，应通过技术经济比较，在车站或货场附近设置存车场（线） ，使能力间 相互协调。存车线宜与到发线合设，也可单独设置。表5.2.4建筑物和设备至线路中心线距离（mm）建筑物和设备至线路

39、中心线距离高出轨面至线路中心1跨线桥柱、天桥柱、接触网支 柱、照明杆、皮带通廊柱、管道支架、桥式起重机柱、渡槽位于正线或站线一侧11002400位于站场最外站线的外侧11003000位于最外梯线或牵出线一侧110035002柱寺边%道衡雨棚柱有调车作业一侧11003500无调车作业一侧110024403货物站台边缘普通站台11001750高站台110024405货位边缘24406跨线式装车仓等建筑物边缘装车线中心线的一侧50002440装车线中心线的另一侧 3000185030002000装卸线中心线的另一侧500035008货场机车车辆出入的大门和棚栏大门边缘有调车人员随车出入3200超限货

40、车进出入24409洗罐线120200010清扫房、扳道房、围墙边缘一般11003500改建困难11003000 （保留）11道路边缘3750Q： T365P-、，-11当取送周期-大于一时,cn公式中应以1替代。n c5.3线路数量和有效长度5.3.1 货物装卸线数量应根据货物品类、 货运量等因素确定。当某些货物品类运量 较小时，在符合消防、环境保护和卫生规定的条件下，不同品类货物可合设1条货 物装卸线。5.3.2 货物装卸线的装卸有效长度和货物仓库、货棚、站台、堆货场的长度和面积， 应根据年货运量、货物列车性质、各类货物车辆平均净载重、单位面积堆货量、货 物占用货位时间、货位排数、货位宽度和

41、每天取送车次数等综合因素确定，可按下 列公式计算：(式 5.3.2-1)T 1 Q maxn C 365q(式 532-2)式中L-货物装卸线的装卸有效长度（m）;Q-年到发货运量（t）,当设备按到发分开使用时，分别为到达或发送货运量；k 货物到发不平衡系数，大、中型货场采用1.11.3,小型货场采用1.31.5；1- 货车平均长度（m）,采用14m；q 一 货车平均净载重（t）;T-货物占用货位时间（d）;n-货位排数，即一个车长范围内所容纳的货位个数（个）；C-每天取送车次数（次）；F一仓库、货棚、站台和堆货场面积（m2）;P一仓库、货棚、站台和堆货场单位面积堆货量（t/m2）。当具备整列
