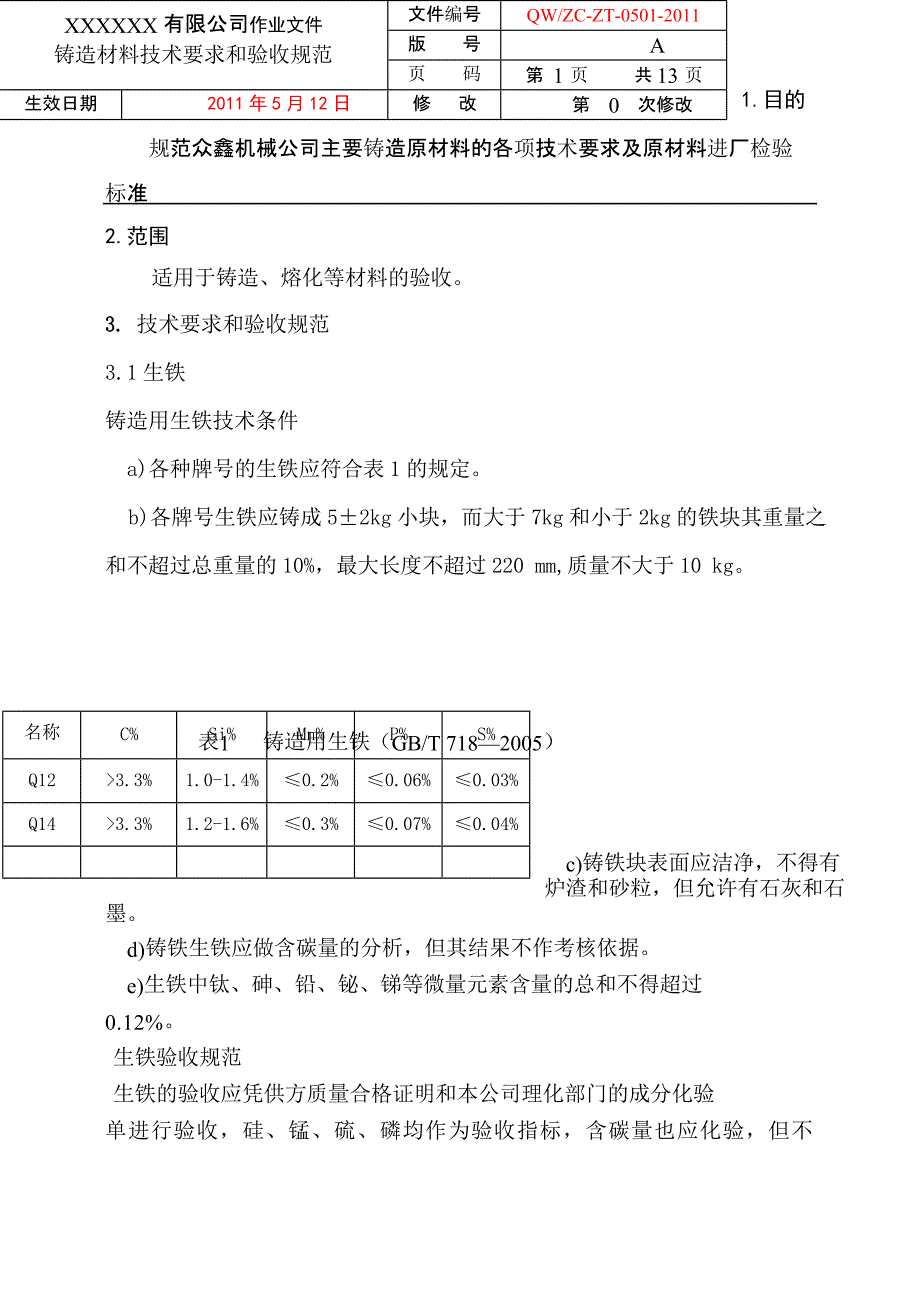

1、XXXXXX有限公司XXXXXX有限公司技术质量部编制铸造材料技术要求和验收规范作业文件文件号：QW/ZC-ZT-0501-2011受控状态：受控2011年05月10日发布2011年05月12实施XXXXXX有限公司发布文件更改记录更改日期版次更改内容名称C%Si%Mn%P%S%Q123.3%1.0-1.4%0.2%0.06%0.03%Q143.3%1.2-1.6%0.3%0.07%0.04%XXXXXX有限公司作业文件铸造材料技术要求和验收规范文件编号QW/ZC-ZT-0501-2011版号A页码第1页共13页生效日期2011年5月12日修改第0次修改1.目的规范众鑫机械公司主要铸造原材料的
2、各项技术要求及原材料进厂检验标准2.范围适用于铸造、熔化等材料的验收。3.技术要求和验收规范3.1生铁铸造用生铁技术条件a)各种牌号的生铁应符合表1的规定。b)各牌号生铁应铸成52kg小块，而大于7kg和小于2kg的铁块其重量之和不超过总重量的10%，最大长度不超过220mm,质量不大于10kg。表1铸造用生铁（GB/T7182005）c)铸铁块表面应洁净，不得有炉渣和砂粒，但允许有石灰和石墨。d)铸铁生铁应做含碳量的分析，但其结果不作考核依据。e)生铁中钛、砷、铅、铋、锑等微量元素含量的总和不得超过0.12%。生铁验收规范生铁的验收应凭供方质量合格证明和本公司理化部门的成分化验单进行验收，硅
3、锰、硫、磷均作为验收指标，含碳量也应化验，但不XXXXXX有限公司作业文件铸造材料技术要求和验收规范文件编号QW/ZC-ZT-0501-2011版号A页码第2页共13页生效日期2011年5月12日修改第0次修改作为验收指标。如化学成分不符合要求，要做退货处理或请示主管领导批准让步接收处理。化验取样方法a)验证试样的代表批量以供方来货生铁重量为批。b)从生铁堆上取样时，按批量大小在铁堆上均匀分布若干个取样部位，每个部位采取完整的一块生铁作为一个试样。具体取样份数，按下列原则确定：小于30t取三块，30100t每增加10t多取一块。c)无论取几个样块进行化验，化验结果应符合同一个铁号及相同的化学
4、成分，有一个样块不合格，应视为整批不合格，要做退货处理或请示主管领导批准让步接收处理。化验方法1.硅的测定：草酸-硫酸亚铁硅钼蓝光度法2.锰的测定：过硫酸铵氧化光度法3.磷的测定：铋磷钼蓝光度法4.碳的测定：气体容量法5.硫的测定：碘酸钾容量法3.2废钢范围：适用于电炉熔炼铸铁调整成分用碳素废钢废钢技术条件a)废钢应是45号钢以下的普通碳素钢，其化学成分(%)应符合下列要求:C:0.45;Si:0.010.6;Mn:1.60;p:0.045;S:0.04Cr:0.06;Ti:0.06;铝0.8%Mo、Ni不作为验收合格条件，但必须化验用于指导生产;球铁用：Mn:0.60，灰铁用：Mn:1.60
5、XXXXXX有限公司作业文件铸造材料技术要求和验收规范文件编号QW/ZC-ZT-0501-2011版号A页码第3页共13页生效日期2011年5月12日修改第0次修改b)废钢中不允许混有高锰钢、轴承钢、不锈钢、硅钢片，灰口、白口铸铁和球铁。废钢一般为钢板、角铁等的下脚料，不得混有社会废钢，即一批废钢（20吨内）的成分结构不超过10种。c)废钢表面不得有严重的锈蚀和油污及泥砂等杂物，规定杂质含量0.5%。杂质含量3%时，根据杂质含量扣除重量的0.5%3%杂质。如杂质含量超过3%，退货处理。d)废钢中不得混有弹壳，密封管头和其它易燃品。e)废钢尺寸：长度在400mm，其厚度应1mm。f)每批废钢中材
6、质应基本一致（成分差20%），对于成分差别20%50%的报有关领导折扣让步接收处理。废钢验收规范验收时可根据上述技术条件做光谱分析，外观形状的验收作目测检查，凡符合上述技术条件的即为合格。3.3各类铁合金范围：适用电炉熔化铸铁作为合金元素调整化学成分用。硅铁合金技术条件（摘自GB227287）牌号及成分应符合如下规定：牌号为FeSi75A11.5A成分：含硅量（7280）%、锰：0.5%、铬0.5%、铝1.5%;硅铁浇铸厚度：FeSi75锭不得超过100mm，硅的偏析不大于4%。硅铁按同一牌号组批，但含硅量波动范围不超过3%。锰铁合金技术条件（摘自GB37951996）牌号及化学成分应符合下列
7、规定牌号为FeMn64C7.0，成分：含锰量(60.067.0)%，硅2.5%，磷0.4%、硫35灰分含量（%）121212硫含量(%)2.02.02.0含水量(%)444粒度（0.106mm筛通过率）959595XXXXXX有限公司作业文件铸造材料技术要求和验收规范文件编号QW/ZC-ZT-0501-2011版号A页码第6页共13页生效日期2011年5月12日修改第0次修改项目悬浮性24h%发气量ml/g密度g/cm3涂刷性指标95251.051.15滑而不淌6级经公司领导批准后可回用处理。表3湿型用煤粉的技术条件湿型用煤粉验收依据煤粉的验收以供方的质量证明单，其中挥发物为主要的验收依据。湿
8、型用煤粉化验取样方法由质检部门从同一批量的百分之一袋中选取，但不得少于3袋，从每袋中取样不少于50g。3.8酒精酒精技术条件酒精外观应为无色透明液体，密度为0.8050.810g/cm3，易蒸发和燃烧。浓度95%。酒精验收规范由采供部门提供供方的合格证和品质保证书，由质检人员根据外观和燃烧性验收入库。3.9涂料（醇基）铸造用涂料技术条件应符合表4规定：表4铸造用涂料技术条件涂料验收规范由采供部门向质检部门提供涂料生产厂的合格证和品质化验单，由质检人员根据供方供货质量证明和车间使用情况验收入库。序号芯线种类牌号合金芯粉的主要化学成分（质量分数，%）单位长度重量（g/m）MgSiCaBa（Ca+B
9、aReAl合金芯粉钢带合金芯线1Mg-SiMg1线2042502303022501014053902Mg2线2540482303022451014053853Mg3线3038462303022401014053804Mg4线403442230302230101405370XXXXXX有限公司作业文件铸造材料技术要求和验收规范文件编号QW/ZC-ZT-0501-2011版号A页码第7页共13页生效日期2011年5月12日修改第0次修改3.10球化线球划线的技术条件见下表球化线的芯粉化学成分和单位长度重量注：合金芯线的单位长度重量偏差为：上限+10g，下限-10g球化线的验收规范（1）球化芯线的外
10、径：Mg-Si合金芯线外径为13mm；用游标卡尺测定芯线横截面尺寸，每盘在不同部位抽检测定，间隔不小于1m。每盘检测部位为3处。（2）化学成分及粒度检测：合金芯粉化学分析用试样的采取和制备按GB/T4010-1994的规定进行；合金芯粉粒度分析按GB/T13247-1991的规定进行。由于本公司XXXXXX有限公司作业文件铸造材料技术要求和验收规范文件编号QW/ZC-ZT-0501-2011版号A页码第8页共13页生效日期2011年5月12日修改第0次修改增碳剂规格颗粒度(90%)碳硫灰分挥发分水分DT-CA-091-5mm98.5%0.05%0.5%0.5%0.5%所限，暂不检测，按供应商提
11、供的质量保证书上检测的成分使用。（3）芯粉重量要求：球化线成品每次进货10盘为一批，每批任取一盘，在任一部位取0.5-1m作为试样进行单位长度的芯粉重量。单位长度的芯粉重量，采用能满足标准要求的天平称量。（4）外观质量要求：球划线线应包覆牢固，缝正，不漏粉，不开缝，不折线，无虚包（空管），表面光洁、无磕碰现象。检测方法：肉眼观察。3.11增碳剂依据DT-CA-09技术标准，选用粒度15的完全石墨化石油焦增碳剂：检验标准：块度检验：要求块度范围15mm,集中率98%，超标为不合格退货。成分一般不予以化验，由采供部门提供供方的合格证和品质保证书，由质检人员根据外观和车间使用情况验收入库。对于有争议
12、的材料，委外做第三方成分检验。3.12复合孕育剂复合孕育剂验收规范a成分一般不予以化验，由采供部门提供供方的合格证和品质保证书，由质检人员根据外观和车间使用情况验收入库。对于有争议的材料，委外做第三方成分检验。b根据生产实际效果确定供应商的质量保证能力，如发生三次以上XXXXXX有限公司作业文件铸造材料技术要求和验收规范文件编号QW/ZC-ZT-0501-2011版号A页码第9页共13页生效日期2011年5月12日修改第0次修改不合格球化剂，则终止与该供应商合作关系。3.13聚渣剂聚渣剂的验收标准成分一般不予以化验，由采供部门提供供方的合格证和品质保证书，由质检人员根据外观和车间使用情况验收入库。3.14产品用漆
免费区
