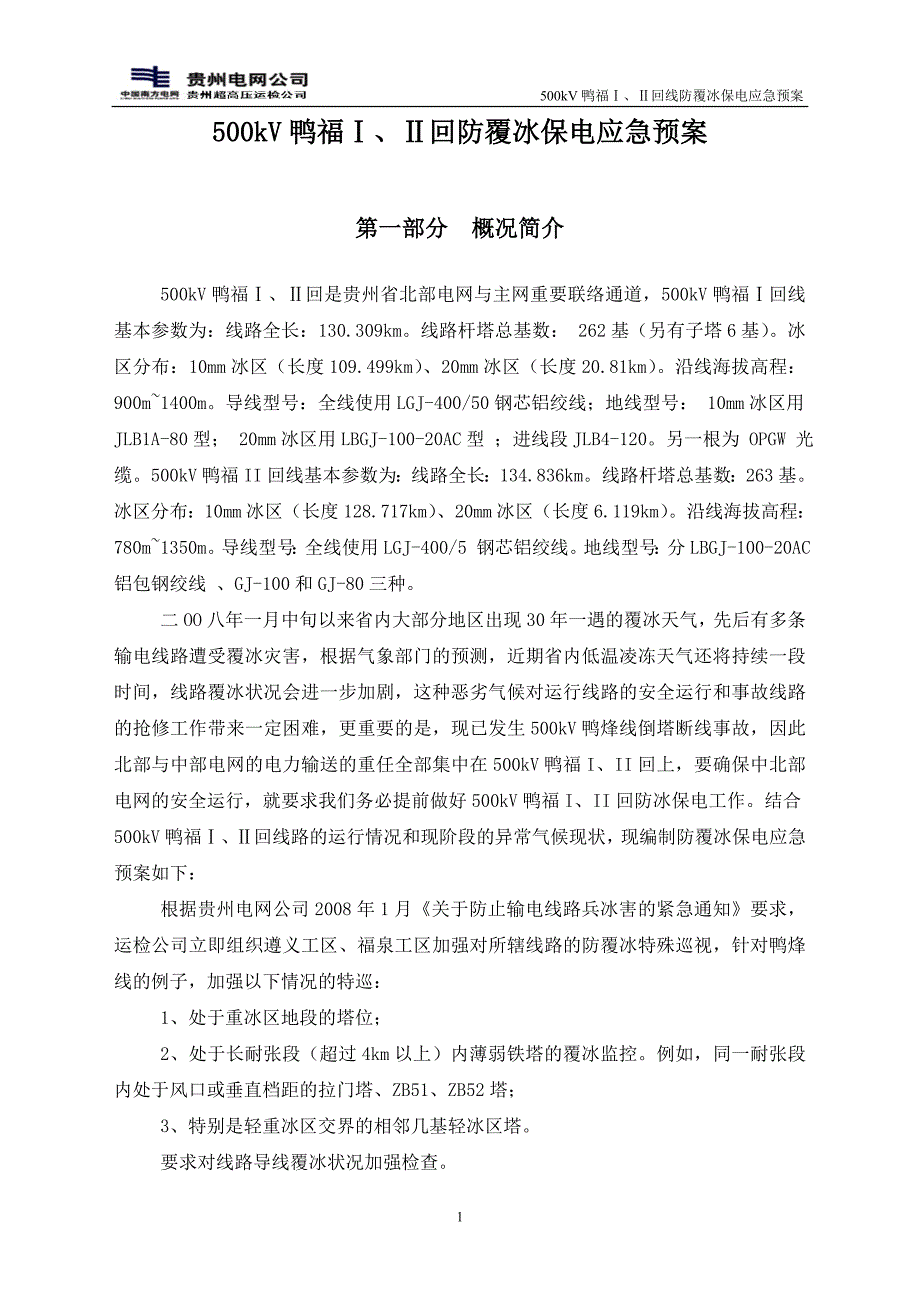

1、 500kV鸭福、回线防覆冰保电应急预案500kV鸭福、回防覆冰保电应急预案2007年1月20日500kV鸭福、回防覆冰保电应急预案第一部分 概况简介 500kV鸭福、回是贵州省北部电网与主网重要联络通道，500kV鸭福回线基本参数为：线路全长：130.309km。线路杆塔总基数： 262基（另有子塔6基）。冰区分布：10mm冰区（长度109.499km）、20mm冰区（长度20.81km）。沿线海拔高程：900m1400m。导线型号：全线使用LGJ-400/50钢芯铝绞线；地线型号： 10mm冰区用JLB1A-80型； 20mm冰区用LBGJ-100-20AC型 ；进线段JLB4-120。另

2、一根为 OPGW 光缆。500kV鸭福II回线基本参数为：线路全长：134.836km。线路杆塔总基数： 263基。冰区分布：10mm冰区（长度128.717km）、20mm冰区（长度6.119km）。沿线海拔高程：780m1350m。导线型号：全线使用LGJ-400/5 钢芯铝绞线。地线型号：分LBGJ-100-20AC铝包钢绞线 、GJ-100和GJ-80三种。二OO八年一月中旬以来省内大部分地区出现30年一遇的覆冰天气，先后有多条输电线路遭受覆冰灾害，根据气象部门的预测，近期省内低温凌冻天气还将持续一段时间，线路覆冰状况会进一步加剧，这种恶劣气候对运行线路的安全运行和事故线路的抢修工作带

3、来一定困难，更重要的是，现已发生500kV鸭烽线倒塔断线事故，因此北部与中部电网的电力输送的重任全部集中在500kV鸭福I、II回上，要确保中北部电网的安全运行，就要求我们务必提前做好500kV鸭福I、II回防冰保电工作。结合500kV鸭福、回线路的运行情况和现阶段的异常气候现状，现编制防覆冰保电应急预案如下：根据贵州电网公司2008年1月关于防止输电线路兵冰害的紧急通知要求，运检公司立即组织遵义工区、福泉工区加强对所辖线路的防覆冰特殊巡视，针对鸭烽线的例子，加强以下情况的特巡：1、处于重冰区地段的塔位；2、处于长耐张段（超过4km以上）内薄弱铁塔的覆冰监控。例如，同一耐张段内处于风口或垂直档

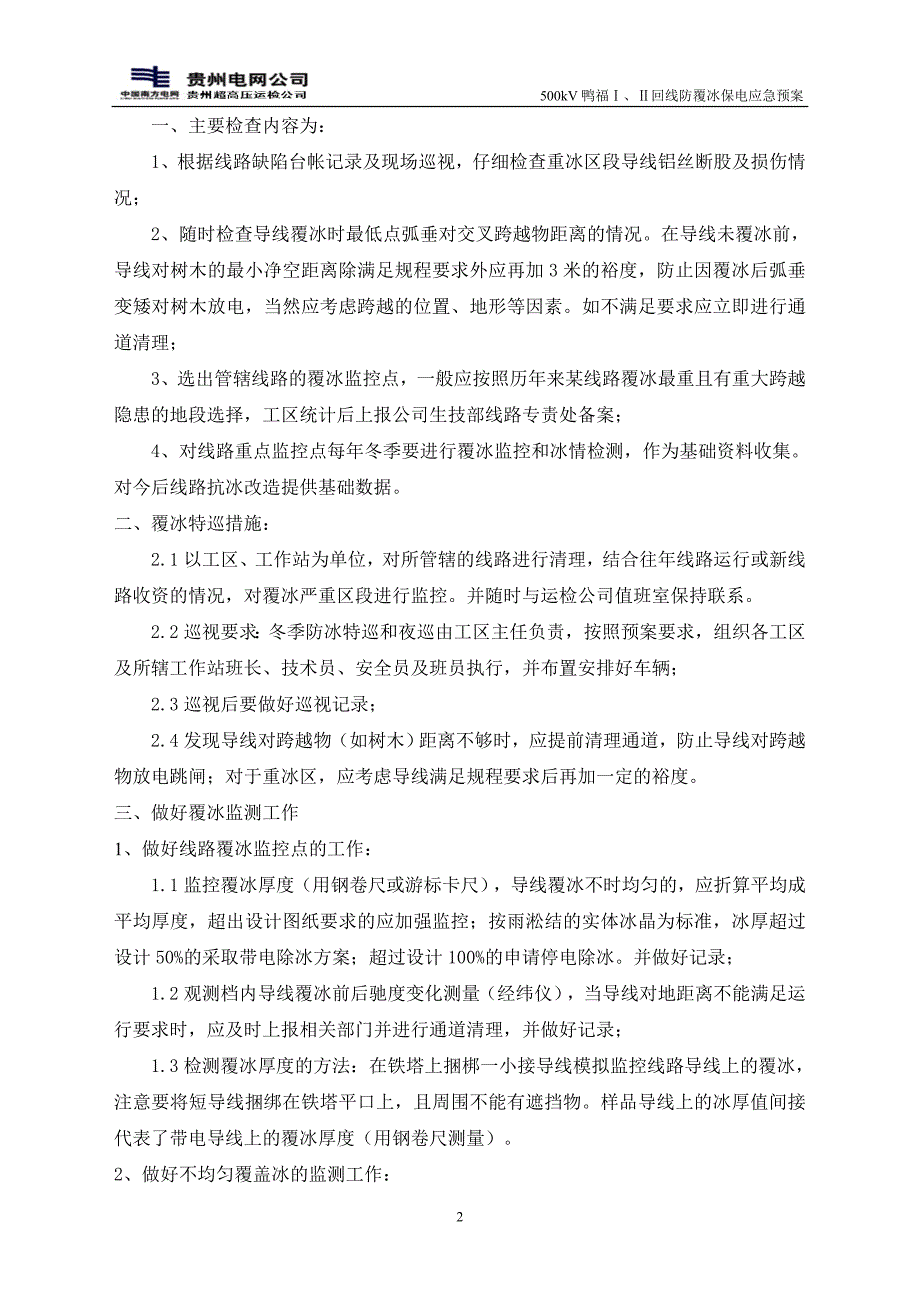

4、距的拉门塔、ZB51、ZB52塔；3、特别是轻重冰区交界的相邻几基轻冰区塔。要求对线路导线覆冰状况加强检查。一、主要检查内容为：1、根据线路缺陷台帐记录及现场巡视，仔细检查重冰区段导线铝丝断股及损伤情况；2、随时检查导线覆冰时最低点弧垂对交叉跨越物距离的情况。在导线未覆冰前，导线对树木的最小净空距离除满足规程要求外应再加3米的裕度，防止因覆冰后弧垂变矮对树木放电，当然应考虑跨越的位置、地形等因素。如不满足要求应立即进行通道清理；3、选出管辖线路的覆冰监控点，一般应按照历年来某线路覆冰最重且有重大跨越隐患的地段选择，工区统计后上报公司生技部线路专责处备案；4、对线路重点监控点每年冬季要进行覆冰监

5、控和冰情检测，作为基础资料收集。对今后线路抗冰改造提供基础数据。二、覆冰特巡措施：2.1以工区、工作站为单位，对所管辖的线路进行清理，结合往年线路运行或新线路收资的情况，对覆冰严重区段进行监控。并随时与运检公司值班室保持联系。2.2巡视要求：冬季防冰特巡和夜巡由工区主任负责，按照预案要求，组织各工区及所辖工作站班长、技术员、安全员及班员执行，并布置安排好车辆；2.3巡视后要做好巡视记录；2.4发现导线对跨越物（如树木）距离不够时，应提前清理通道，防止导线对跨越物放电跳闸；对于重冰区，应考虑导线满足规程要求后再加一定的裕度。三、做好覆冰监测工作1、做好线路覆冰监控点的工作：1.1监控覆冰厚度（用

6、钢卷尺或游标卡尺），导线覆冰不时均匀的，应折算平均成平均厚度，超出设计图纸要求的应加强监控；按雨淞结的实体冰晶为标准，冰厚超过设计50%的采取带电除冰方案；超过设计100%的申请停电除冰。并做好记录；1.2观测档内导线覆冰前后驰度变化测量（经纬仪），当导线对地距离不能满足运行要求时，应及时上报相关部门并进行通道清理，并做好记录；1.3检测覆冰厚度的方法：在铁塔上捆梆一小接导线模拟监控线路导线上的覆冰，注意要将短导线捆绑在铁塔平口上，且周围不能有遮挡物。样品导线上的冰厚值间接代表了带电导线上的覆冰厚度（用钢卷尺测量）。2、做好不均匀覆盖冰的监测工作：导线不均匀覆冰一方面容易引起导线弧垂变大，对跨

7、越物放电而跳闸；另一方面，由于不平衡张力作用，容易引起悬垂线夹移位损伤导线，严重时发生倒杆塔事故。一般选择前后档距相差较大的直线杆塔作为不均匀覆冰观测点，原因是相邻档覆冰时由于大档距自重增加较快不平衡张力的作用而使悬垂串倾斜，导致大档距导线弧垂过大对地距离不够而放电跳闸。情况如图1：覆冰后导线弧垂f覆冰前导线弧垂小档距侧被跨越物f不平衡张力产生杆塔倾覆小档距大档距图13、做好导线脱冰时的监控工作：选出导线脱冰重点监控段，一般选择档距相对较大或导地线间距离较近的档距作为导线脱冰跳跃的观测档，原因是导线脱冰时，不均匀荷载容易使导线震荡跳跃，振荡波容易使导线对地线距离接近而发生放电跳闸；监控时应做好

8、记录。4、覆冰监控所需工器具：（以每个组为单位）名称规格单位数量经纬仪J2台1绝缘杆7米根1钢卷尺10米把2探照灯充电式台1手电筒把2定位木桩500mm根6手锤5磅把2油漆红色kg1第二部分 应急抢修组织【一】人员组织及冰情汇报制度1、成立防冰事故应急领导小组，认真制定应急抢修措施：1.1根据公司各岗位及部门职责，合理调配人力物力资源，精心组织，成立防覆冰应急领导小组。（组织机构见附件）1.2要求现场特巡小组与运行值班室24小时随时保持联系，对特巡和检测中发现的问题必须及时上报运行值班室。2、冰情汇报制度：线路覆冰厚度超过设计值时，必须立即上报公司生技部。当导线覆冰厚度超过设计厚度100%时，

9、生技部上报电网公司和中调，申请停电除冰。汇报联系方式：电力调通局联系电话：08515592729 13985186643联系人：苏华英公司值班室联系电话：08515592526 13985511427联系人：刘 弈【二】覆冰易造成的各种事故预想在线路覆冰前作为运行单位应做好覆冰可能发生的各种事故预想。1、覆冰产生放电跳闸：包括覆冰使复垂变大使导线对跨越树木放电跳闸，另外导线脱冰时易发生对架空线放电。2、导、地线及绝缘子受损：因不均匀覆冰使悬垂串倾斜，悬垂线夹受力不均匀将导线挫烂。3、冰闪事故：由于悬垂串绝缘子持续覆冰，形成“冰桥”，绝缘水平下降而发生相对地短路跳闸。4、导、地线断线事故：覆冰使

10、导线机械应力加大，当持续覆冰时依发生断线事故。5、倒塔（杆）事故：当导线及铁塔覆冰很大时，铁塔超过设计负荷极限后依发生变形甚至到杆塔事故。第三部分 各种防覆冰应急抢修预案公司应做好人员组织和各项应急抢修预案，及时将备品备件打包装箱，做好应急响应准备。【一】冬季防覆冰故障巡视预案一、事故情况覆冰季节线路发生故障时，不论重合闸是否成功，均应及时组织故障巡视，查找事故的故障点，查明故障原因及故障情况。二、处理方法根据线路故障参数及跳闸情况，明确巡视线路范围，从故障测距点往线路两侧巡视。对巡视区段不得中断和遗漏，必要时需登杆塔检查。发现故障点后应及时报告，重大事故应设法保护现场。对所发现的可能造成故障

11、的所有物件应搜集带回，并对故障现场情况做好详细记录，以作为事故分析的依据和参考。三、人员组合巡视负责人1人、巡视人员10人。若是重合不成功须有生产部人员及施工经验丰富的队长参与事故巡视，以便找到故障点后能及时提出有效的抢修方案。四、作业步骤1、根据运行值班记录确定线路故障跳闸情况，明确故障线路名称及可能的故障地点，前后各推5km为故障巡视重点范围，填写、签发第二种工作票。紧急情况可不填写工作票，但要与运行值班室联系，履行工作许可手续。2、巡视人员到达现场，巡视负责人与运行值班室联系办理工作许可手续。列队正式宣读工作票，巡视负责人向工作班组全体人员交代安全措施和技术措施，说明巡视重点和注意事项，

12、巡视负责人明确人员分工，指定小组负责人，核对故障巡视线路名称及故障地段无误后开始巡视。3、根据故障性质，登塔和在地面通道有针对性巡视相应的线路设施和异常情况，查找故障点。如故障地段未发现异常应扩大故障巡视范围，直至查找到故障点或全线巡视完毕。查到故障点后，向工作许可人汇报，在征得工作许可人许可后，并在保证人员安全的情况下，进行现场勘测。4、用数码相机拍摄故障点环境及设备受损情况，并用有关仪器、仪表进行测量，分析故障原因，根据故障点情况判断对线路运行的影响。5、故障巡视结束，巡视负责人向运行值班室汇报故障点情况，设备损坏程度等，提出相应处理意见，如需进行抢修，巡视人员应对事故现场进行保护，并配合

13、抢修队的抢修工作。 五、安全注意事项1、工作前填写、签发第二种工作票。紧急情况可不填写工作票，但要与运行值班室联系，履行工作许可手续。整个巡视工作必须严格执行电业安全工作规程（电力线路部分），工作前巡视负责人向全体工作人员进行安全和技术交底。2、巡视必须由两人或两人以上进行，巡线时应相互协作照应。3、故障巡视时，应始终认为线路有电，即使明知线路已停电，亦应认为线路随时有恢复送电的可能。4、发现导线断落地面或悬吊空中，应设法防止行人靠近断线点8米以內，对现场进行保护，并立即上报运行值班室及领导，在经许可后进行事故抢修。5、巡视人员必须佩戴安全帽，攀登铁塔巡视检查前，应穿戴好合格的全套屏蔽服或静电

14、防护服，注意检查脚钉是否牢靠，塔上检查人员应系好安全绳。6、巡线时严禁采用抄近道行走陡坡、攀崖翻墙等危险方式行进，遇路滑、路况危险时，需要小心慢行。7、夜间巡视应配备足够的照明器具，看清道路，小心行走，避免绊跌摔伤。8、冬季巡视道路较滑，驾驶员应熟悉路况，车辆轮胎要配备防滑链条，特别应谨慎驾驶，确保交通安全，严禁酒后驾车。六、主要工器具1、重合闸成功情况的工器具：派出顺序名称规格单位数量巡视时带出屏蔽服或静电防护服套3对讲机台3万用表台1探照灯盏3望远镜台1照相机台1接地摇表ZC-8套1斧头把42、重合闸不成功情况的工器具：派出顺序名称规格单位数 量巡视时带出屏蔽服或静电防护服套3对讲机台3导

15、线接地线组2地线接地线组2探照灯盏3望远镜台1照相机台1斧头把43、抢修通用工器具序号名称规格单位数量1手扳葫芦3T把22验电器220kV付13导线接地线220kV组24钢丝绳12.580根15白棕绳12.580根26钢丝套12.51-2m个612.54-6m个27U形环UL-10个108滑车1.5T个23T个210对讲机台311照明设备套112导线紧线器个413地线紧线器个214斧头把4 七、根据冬季特点，重点参考以下巡视：1) 绝缘子冰闪（能可能造成绝缘子掉串，发生时间一般在覆冰熔化期间）：重点巡视在故障区段内的重冰区。2) 导地线不均匀覆冰，导致导地线断线：重点巡视在故障区段内的重冰区中

16、处在风口中的杆塔。【二】覆冰产生放电跳闸应急预案一、事故情况：由于导线覆冰后弧垂变大，对档距中交叉跨越物距离不够，发生放电跳闸。普通跨越物设计上已经考虑，一般不会发生距离不够现象，只有树木每年都要生长一定的高度，未覆冰时距离满足要求，但较大覆冰时距离不够，所以一般应防止导线对通道内树木放电。二、处理方法及预防措施在覆冰季节来临前进行通道内树木清理，树木除满足运规正常距离要求外还应考虑增加一定的距离裕度。【三】冰闪事故预案一、事故情况：由于绝缘子覆冰严重容易使悬垂串绝缘子凝结成“冰桥”通道，当到达一定程度，使悬垂串耐受电压水平下降，发生导线“相对地”短路跳闸，造成事故。二、处理方法及预防措施采取

17、在线路停电状态下敲落绝缘子串上的覆冰，之后恢复线路正常运行。对于“冰桥”的形成可采取如下措施：耐张串和V型串不易形成“冰桥”，只有悬垂串由于重力的垂直作用容易形成。其解决方法是在整串绝缘子串上端更换一片同吨位大盘径的绝缘子，防止“冰桥”的形成。如图2所示XP-160kN大盘径绝缘子XP-160kN普通盘径绝缘子依形成“冰桥”的冰凌图2三、人员组合抢修负责人1人，安全监护人1人，塔上及线上作业人员2人，其他人员：3人。四、作业步骤1、抢修负责人与运行值班室联系得到工作许可命令后，宣读作业票，交待现场安全措施、抢修方案、分工情况及其他注意事项后，工作开始。2、验电，验明线路确无电压后，在事故塔位两

18、端相邻杆塔搭设临时接地线；3、人员登塔，到达作业点后栓好安全绳；4、用短木棍敲打绝缘子上的冰凌，使绝缘子覆冰脱落，敲打时应不应太用力，一直使整串的绝缘子覆冰脱落；5、更换大盘径的绝缘子应在冬季前进行，施工方法按照直线更换绝缘子施工作业指导书进行。6、检查塔上、线上无遗留物后，塔上工作人员下塔，并由专人拆除断线档两端相邻杆塔的临时接地线，清理现场，工作结束。7、抢修负责人检查线路无问题后通知运行值班室工作已结束，接地线已拆除，所有人员已撤离，可以恢复送电。五、安全注意事项1、工作前必须填用第一种工作票，整个抢修工作必须严格执行电业安全工作规程（电力线路部分），工作前抢修负责人向全体工作人员进行抢

19、修方案、安全和技术交底。2、到达事故现场后抢修负责人联系运行值班室取得工作许可命令，并核对线路名称、杆塔号无误后方可开始工作。严禁约时停送电。3、抢修负责人必须具有实际工作经验且认真负责，严禁违章指挥。4、接地线须用多股软铜线组成的专用接地线，截面积不小于25mm2，并正确搭设在故障点两端相邻杆塔上，且接地良好。5、高处作业使用的工具应放在专用工具包内，严禁抛掷工具，严防落物伤人。6、施工结束后，现场抢修负责人必须对现场进行全面检查，待全部作业人员（包括工具和材料）撤离停电杆塔后方可命令拆除停电线路上的工作接地线，接地线一经拆除，线路即视为带电，严禁任何人进入带电危险区域。7、作业人员必须正确

20、佩戴安全帽和上下塔保护装置；8、监护人应对作业人员实施全过程监护，及时纠正不安全作业；9、作业所用工具的机械强度必须满足现场实际要求，不合格的严禁使用。10、作业中通信联络必须始终保持畅通。11、冬季巡视道路较滑，驾驶员应熟悉路况，车辆轮胎要配备防滑链条，特别应谨慎驾驶，确保交通安全，严禁酒后驾车。六、主要工器具及材料名称规格单位数量备注白棕绳1460m根1手搬葫芦6T把1U型环UL-10个8钢丝套15个4导线接地线组2电工工具套4对讲机台3验电器付1探照灯盏2提线钩（配胶管）套1短木棒根2【四】导线断线事故预案一、事故情况由于导线覆冰严重使导线应力加大，当接续压接管或耐张接续管承受不了加大的

21、应力后使导线从接续管处抽脱断线。二、处理方法了解断线档及前后档的地形、塔型、呼高及交叉跨越等现场情况。采取在线路停电的情况下更换断落的子导线并重新压接后，安装回原来挂点的作业方式进行事故抢修。三、人员组合抢修负责人1人，安全监护人1人，机操工2人，塔上及线上作业人员7人（根据实际情况相应增减），其他人员：15-25人。四、作业步骤1、抢修负责人与运行值班室联系得到工作许可命令后，宣读作业票，交待现场安全措施、抢修方案、分工情况及其他注意事项后，工作开始。2、验电，验明线路确无电压后，在断线档两端相邻杆塔搭设临时接地线；对重要的交叉跨越，与有关部门协调，搭设跨越架或采取其它安全跨越措施。3、打好

22、临锚坑，把断线锚在临锚架上，收紧手搬葫芦，作好相应的高空临锚措施。4、对于装有间隔棒的线路要拆除断线档和相邻档的间隔棒。5、根据作业方法确定是否在断线档直线塔上换上放线滑车（用提线钩提导线，人工绞磨吊装滑车）6、若断线档及前后相邻多档都无带电线路等重要跨越，可将导线放到地面，在断线档和相邻档开断导线，换上相同长度的导线，在地面将两端压接好后，利用机动绞磨将导线升空归位；若档距长或连续档断线，可由断线处加线放至耐张塔压接；具体步骤如下：将导线放至断线处后压接，在耐张塔打紧线坑紧线。用机动绞磨将导线牵收升空后用手搬葫芦调整弧垂。弧垂调整好并画印后用临锚绳将导线放至地面进行割线压接。高空与地面人员配

23、合用机动绞磨将压接好的导线安装复位。7、把直线塔的三轮滑车换下并安装合格的金具，绝缘子等。8、安装附件，对于有间隔棒的线路要安装间隔棒，拆除塔上工器具。9、检查塔上、线上无遗留物后，塔上工作人员下塔，并由专人拆除断线档两端相邻杆塔的临时接地线，清理现场，工作结束。10、抢修负责人检查线路无问题后通知运行值班室工作已结束，接地线已拆除，所有人员已撤离，可以恢复送电。五、安全注意事项1、工作前必须填用第一种工作票，整个抢修工作必须严格执行电业安全工作规程（电力线路部分），工作前抢修负责人向全体工作人员进行抢修方案、安全和技术交底。2、到达事故现场后抢修负责人联系运行值班室取得工作许可命令，并核对线

24、路名称、杆塔号无误后方可开始工作。严禁约时停送电。3、抢修负责人必须具有实际工作经验且认真负责，严禁违章指挥。4、接地线须用多股软铜线组成的专用接地线，截面积不小于25mm2，并正确搭设在故障点两端相邻杆塔上,且接地良好。5、高处作业使用的工具应放在专用工具包内，严禁抛掷工具，严防落物伤人。6、在工作中遇雷、雨、大风或其他威胁到工作人员安全的情况时，抢修负责人应根据情况，临时停止作业。7、施工结束后，现场抢修负责人必须对现场进行全面检查，待全部作业人员（包括工具和材料）撤离停电杆塔后方可命令拆除停电线路上的工作接地线，接地线一经拆除，线路即视为带电，严禁任何人进入带电危险区域。8、作业人员必须

25、正确佩戴安全帽，高处作业人员应衣着灵便，穿软底胶鞋，拴好安全绳，并正确使用。9、监护人应对作业人员实施不间断监护，及时纠正不安全动作，关键部位加强监护，时时提醒，作业人员应相互照应、密切配合。10、作业所使用工具的机械强度，必须满足现场实际使用要求，不合格的严禁使用。11、作业中通信联络必须始终保持畅通。12、作业人员不得跨在地线或紧线钢绳上，不得站在地线或紧线钢绳的内角侧。13、注意线路通道内林区的消防安全，严禁吸烟、烧火。14、冬季巡视道路较滑，驾驶员应熟悉路况，车辆轮胎要配备防滑链条，特别应谨慎驾驶，确保交通安全，严禁酒后驾车。六、主要工器具及材料序号名称规格单位数量备注首批到达现场的工

26、器具及材料机动绞磨5T台2一台备用滑车5T个4滑车1.5T个3磨绳15200m根2导线紧线器视导线规格而定个4棕绳14100m根3手搬葫芦6T把2压接机（含钢模等）根据导线规格定钢模尺寸套1压接工具套1U型环UL-10个12钢丝套15个10导线接地线220kV 组2电工工具套6间隔棒专用工具把2打坑工具（二锤、铁铲、十字镐、钢钎）套1对讲机台8经纬仪套1验电器220kV付1直线接续管根据事故线路规格套4预绞丝护线条组4间隔棒个10导线米20探照灯盏10根据现场汇报情况后后期到达现场导线单头蛇皮套、旋转器根据事故线路规格套1导引绳1000m根1提线钩（配胶管）套2临锚架及地锚220kV放线专用套

27、2线夹专用工具把2发电机及照明设备套1人工绞磨3T台1三轮放线滑车个根据情况定临锚绳20m根4其它工器具根据情况定其它材料根据情况定【五】地线断线抢修预案一、事故情况架空地线由于多年的运行存在金具和地线老化问题，在较大覆冰情况下，地线应力加大而使地线从接续管处抽脱造成架空地线断线。二、处理方法了解故障点地理情况、塔型、呼称高、断线损伤情况、金具型号、地线型号及交叉跨越等现场情况，进行停电更换地线抢修。三、人员组合抢修负责人1人、安全监护人1人、机操工2人、塔上作业人员6人、其他作业人员15-20人。四、作业步骤1、抢修负责人与运行值班室联系得到工作许可命令后，宣读作业票，交待现场安全措施、抢修

28、方案、分工情况及其他注意事项后，工作开始。2、验电，验明线路确无电压后，正确搭设临时接地线。3、对重要的交叉跨越，与有关部门协调，搭设跨越架或采取其它安全跨越措施。4、根据事故现场情况需要，开挖临时拉线坑、牵引地锚坑等，并埋设完毕。5、在耐张、转角或所换线档两端杆塔的受力反方向侧打好临时拉线。6、将地线转移至滑车上，松开耐张线夹并松至地面,液压连接好架空地线,并保证压接管与杆塔的距离。7、将地线紧到设计弛度，画印。8、放下架空地线开断，液压连接好耐张线夹，并紧线复位。9、将直线杆塔地线恢复安装在线夹内，将附件按设计要求安装好。10、检查地线恢复情况，拆除临时拉线及塔上、线上的一切临时工具、材料

29、塔上工作人员下塔，拆除作业两端临时接地线，清理现场，工作结束。11、抢修负责人通知运行值班员工作已经结束，接地线已经拆除，所有人员已下塔，可以恢复送电。五、安全注意事项1、工作前必须填用第一种工作票，整个抢修工作必须严格执行电业安全工作规程（电力线路部分），工作前抢修负责人向全体工作人员进行抢修方案、安全和技术交底。2、到达事故现场后抢修负责人联系运行值班室取得工作许可命令，并核对线路名称、杆塔号无误后方可开始工作。严禁约时停送电。3、抢修负责人必须具有实际工作经验且认真负责，严禁违章指挥。4、接地线须用多股软铜线组成的专用接地线，截面积不小于25mm2，并正确搭设在故障点两端杆塔上；且接地

30、良好。5、高处作业使用的工具应放在专用工具包内，严禁抛掷工具，严防落物伤人。6、在工作中遇雷、雨、大风或其他威胁到工作人员安全的情况时，抢修负责人应根据情况，临时停止作业。7、施工结束后，抢修负责人必须对现场进行全面检查，待全部作业人员（包括工具和材料）撤离停电杆塔后方可命令拆除停电线路上的工作接地线，接地线一经拆除，线路即视为带电，严禁任何人进入带电危险区域。8、作业人员必须正确佩戴安全帽，高处作业人员应衣着灵便，穿软底胶鞋，拴好安全绳，并正确使用。9、监护人应对作业人员实施不间断监护，及时纠正不安全动作，关键部位加强监护，时时提醒，作业人员应相互照应、密切配合。10、作业所使用工具的机械强

31、度，必须满足现场实际使用要求，不合格的严禁使用。11、作业中通信联络必须始终保持畅通。12、作业人员不得跨在地线或紧线钢绳上，不得站在地线或紧线钢绳的内角侧。13、注意线路通道内林区的消防安全，严禁吸烟、烧火。14、冬季巡视道路较滑，驾驶员应熟悉路况，车辆轮胎要配备防滑链条，特别应谨慎驾驶，确保交通安全，严禁酒后驾车。六、主要工器具及材料序号名称规格单位数量前期到达现场机动绞磨5T台2磨绳15150m根2地线紧线器个5滑车5T个3滑车1.5T个2棕绳14150m根4U型环UL-10个20地线接地线根2压接机根据事故线路地线规格配置钢模台1钢丝套12个12电工工具（含扳手、夹钳、起子）套6线夹专

32、用套筒地线套2地线米根据现场情况地线直线接续管根据地线规格配置个根据现场情况地线耐张线夹根据地线规格配置个根据现场情况对讲机台8验电器付1打坑工具（二锤、钢钎、十字镐等）套4经纬仪台1导线接地线组2液压工具套1手搬葫芦3T把2导引绳1000m根1地锚7T个4探照灯盏10发电机及照明设备套1地线放线滑车个根据现场情况临锚绳40根2元宝卡个20【六】倒塔事故临时抢修预案一、事故情况由于覆冰严重造成杆塔严重受损乃至倒塔事故。二、处理方法根据现场情况，在停电的情况下临时采用抢修塔代替原来的杆塔支撑导地线，使线路及时恢复送电，同时检修受损杆塔的作业方式进行抢修。三、人员组合抢修负责人1人、安全监护人1人

33、机操工3人，塔上、线上作业人员8人、其它作业人员35人（可根据实际情况适当增减）。四、作业步骤1、抢修负责人与运行值班室联系得到工作许可命令后，宣读作业票，交待现场安全技术措施、抢修方案、分工情况及其他注意事项。2、验电，验明线路确无电压后，正确搭设临时接地线。3、埋设地锚，在每相导线下方组装高度适合的单柱抢修塔，挂好拉线。4、采用倒装架倒装组立抢修塔。5、检查抢修塔各部位受力情况，并进行调正。6、在抢修塔上挂上绝缘子，先将两地线转移至抢修塔上，再将两边导线转移至抢修塔上，然后将中相导线吊在抢修塔上受力，将受损或倒塔曲臂加临时拉线固定后拆除受损杆塔横担，将中相导线提升到抢修塔上安装就位。7、

34、保持导线距抢修塔和受损塔间有足够的安全电气距离，拆除两端临时接地线，抢修负责人通知运行值班室线路恢复送电。8、更换受损铁塔，完毕后在线路停电情况下将抢修塔上的导地线转移至新杆塔上，程序与拆除时相反。9、拆除抢修塔，检查线上、塔上无遗留物，拆除接地线后，塔上工作人员下塔。清理现场，工作结束。10、抢修负责人通知运行值班室抢修工作已结束，接地线已经拆除，所有工作人员已下塔，可以恢复送电。五、安全注意事项1、工作前必须填用第一种工作票，整个抢修工作必须严格执行电业安全工作规程（电力线路部分），工作前抢修负责人向全体工作人员进行抢修方案、安全和技术交底。2、到达事故现场后抢修负责人联系运行值班室取得工

35、作许可命令，并核对线路名称、杆塔号无误后方可开始工作。严禁约时停送电。3、抢修负责人必须具有实际的工作经验且认真负责。4、所有工器具都应符合检验标准，使用前必须进行外观检查，不合格的严禁使用。5、高处作业人员必须系好安全绳后工作，塔上塔下要互相照顾，避免高空坠物伤人，上下传递东西要用传递绳。6、要认真贯彻安全第一，预防为主的方针，杜绝三违作业。7、在牵引过程中严禁在吊件下方和牵引绳转角内侧通过或停留。8、在转移荷载过程中应派专人检查承力吊点，临时拉线及绞磨锚固情况。9、检修受损杆塔时应保证对带电导线有足够的安全距离。10、导线移至抢修塔上后必须检查前后档内导线对跨越物的距离是否满足规程要求。1

36、1、塔上有人时，严禁调整临时拉线。12、工作结束后，塔上、塔下人员做好所有工器具、材料的回收工作，塔上不得有遗留物。13、冬季巡视道路较滑，驾驶员应熟悉路况，车辆轮胎要配备防滑链条，特别应谨慎驾驶，确保交通安全，严禁酒后驾车。六、主要工器具及材料序号名称规格单位数量前期到达现场抢修塔单柱型基1倒装组塔工具套1机动绞磨5T台3钢丝绳1260m根9钢丝绳15100m根3尖扳手把8钢丝绳套206m根7钢丝绳套153m根6钢丝绳套92m根8提线钩付2前期到达现场手搬葫芦3T把12导线接地线组2铁地锚7T个8卸扣UL20个17白棕绳14100m根4白棕绳12100m根2铁桩根15大锤把4钢钎把4对讲机台

37、10马槽钎根2圆宝卡个20切割工具套1打坑工具套4滑车5T个12滑车3T个6U型环UL10个40手搬葫芦6T把12电工工具套12探照灯台10发电机及照明工具套1验电器500kV付1根据实际情况其它工器具及材料第四部分 线路除冰法查询和咨询全国先进的运行单位和行业专家。目前没有采取带电机械除冰的成熟方案，运检公司也通过现场试验，确定目前还不能带电机械除冰，只能采取停电人工除冰。二八年一月二十日附件: 超高压运检公司220kV及500kV输电线路防冰害事故抢修组织机构总指挥：李绍煌陈文康副总指挥：宋聚波抢修工区主任：杨磊、杨承林、杨刘贵、田子军班长及技术员：杨宗茂、郑素、段昌林、潘开宏、杨宗茂、黄
