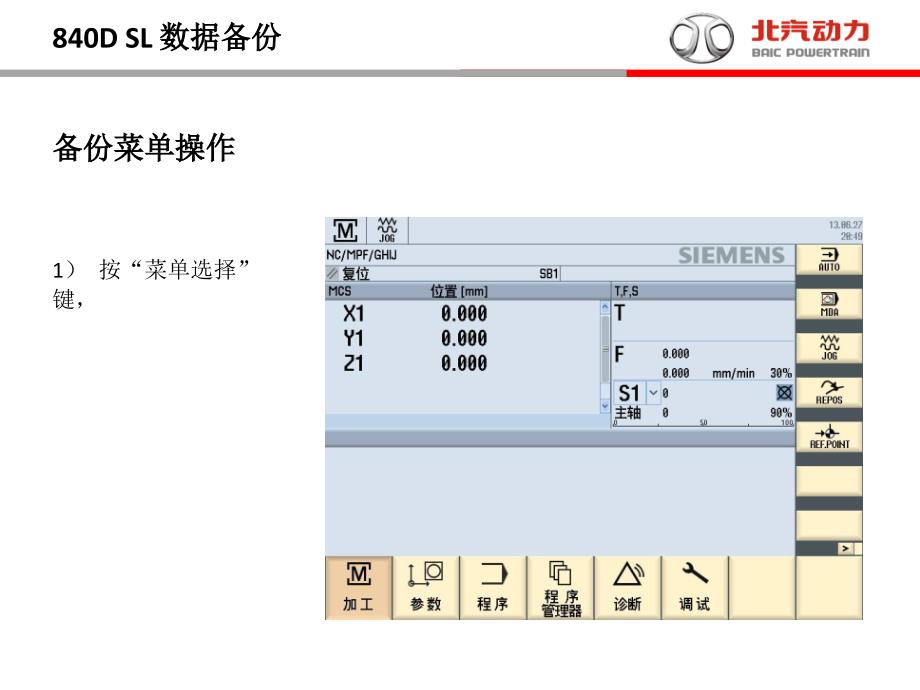

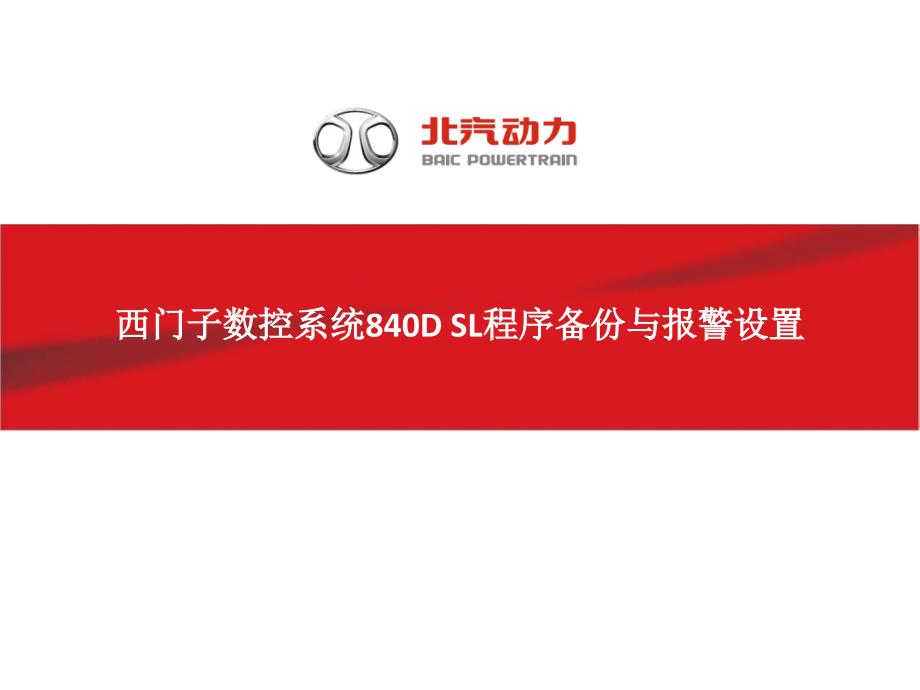

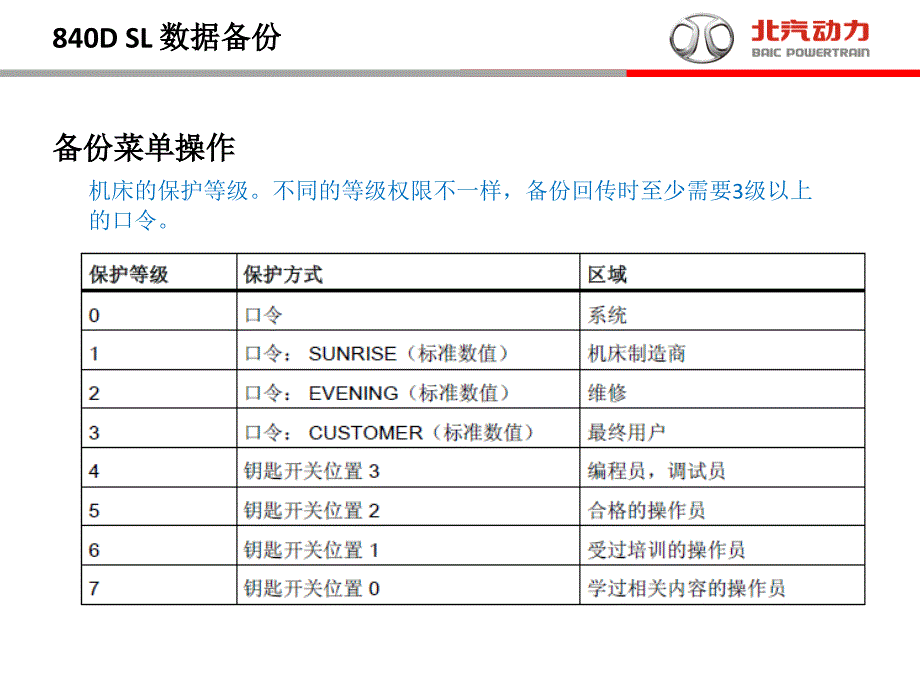

1、西门子数控系统西门子数控系统840DSL程序备份与报警设置程序备份与报警设置机床的保护等级。不同的等级权限不一样,备份回传时至少需要3级以上的口令。840DSL数据备份数据备份备份菜单操作备份菜单操作备份菜单操作备份菜单操作1)按“菜单选择”键,840DSL数据备份数据备份840DSL数据备份数据备份2)进入调试区域,按扩展键,显示如右:备份菜单操作备份菜单操作3)按“批量调试”软件建立批量调试:生成系列备份数据PLC硬件升级文档(紧SDB)读取批量调试:读入系列备份数据建立原始文档:读取原始文档:840DSL数据备份数据备份备份菜单操作备份菜单操作1)用光标选择“建立批量调试”项,按选择键,

2、按“确认”键2)选择要备份的数据,并按“确认”键创建备份数据创建备份数据840DSL数据备份数据备份3)系统会弹出对话框提示选择存储位置,在默认数据设置下,有两个存储位置可以选择:U盘(USB)和CF卡(文档)。当然用户还可以按“新建目录”在上述存储位置创建新的目录以存储数据。如用光标选择文档下的制造商上目录,按“新建目录”840DSL数据备份数据备份创建备份数据创建备份数据4)输入新目录名,如“MYBAK”,按“确认”键840DSL数据备份数据备份创建备份数据创建备份数据5)再次按“确认”键840DSL数据备份数据备份创建备份数据创建备份数据6)输入备份数据文件名,如“MYDATA”,按“确

3、认”键840DSL数据备份数据备份创建备份数据创建备份数据7)按“确认”键完成备份数据的创建。该备份数据存储在系统CF上。在“调试”区域中的“系统数据”画面中,可以找到该备份数据文件。840DSL数据备份数据备份创建备份数据创建备份数据该备份数据存储在系统CF上。在“调试”区域中的“系统数据”画面中,可以找到该备份数据文件。840DSL数据备份数据备份创建备份数据创建备份数据v备份的恢复v在恢复备份前需要做NCK与PLC的总清。vNCK总清的方法将 NCU 正面的NCK调试开关旋转到以下开关位置u NCK 调试开关:开关位置“1”。u 按下 NCU 正面的“Reset”键执行一次上电复位。u

4、NCU 被关闭并清零后重新启动。数码管显示“6”。uNCK 调试开关:开关位置“0”。uNCK总清完成。840DSL数据备份数据备份vPLC 总清,按以下步骤操作:u将将 NCU正面的正面的 PLC运行方式开运行方式开关(标记关(标记“PLC”)旋转到位置)旋转到位置 “2”(STOP)。)。LED“STOP”亮起亮起u将将 PLC运行方式开关转到位置运行方式开关转到位置 “3”(MRES)LED“STOP”熄灭,约熄灭,约 3秒后重秒后重新亮起新亮起u在约在约 3秒钟之内旋转秒钟之内旋转 PLC运行运行方式开关方式开关“2”“3”“2”LED“STOP”首先以约首先以约 2Hz的的频率闪烁,

5、然后重新保持常亮。频率闪烁,然后重新保持常亮。u在在 LED“STOP”重新保持常亮后,重新保持常亮后,再次将再次将 PLC运行方式开关旋转回运行方式开关旋转回位置位置“0”。LED“STOP”熄灭熄灭LED“RUN”亮起亮起uPLC现在已清零现在已清零840DSL数据备份数据备份报警设置报警设置创建报警文本有两种方法:创建报警文本有两种方法:1.在界面上直接创建报警文本(适用于编写英文报警文本)2.在计算机上编写报警文本 (适应于编写各种语言的报警文本)1 1在界面上直接创建报警文本步骤在界面上直接创建报警文本步骤报警设置报警设置1)按“HMI”键2)按“报警文本”键报警设置报警设置在界面上

6、直接创建报警文本步骤在界面上直接创建报警文本步骤3)选择“user PLC alarm(oem_alarms_plc)”,按“OK”键报警设置报警设置1 1在界面上直接创建报警文本步骤在界面上直接创建报警文本步骤有4列输入和选择项Number:报警号Alarm text:报警文本Color:报警文本颜色,有红色和黑色两种颜色可选Pop-up:报警文本显示方式 No-报警显示在报警区域 Yes-以弹出窗口的形式显示报警报警设置报警设置1 1在界面上直接创建报警文本步骤在界面上直接创建报警文本步骤举例说明报警设置报警设置1 1在界面上直接创建报警文本步骤在界面上直接创建报警文本步骤效果显示报警设置报警设置1 1在界面上直接创建报警文本步骤在界面上直接创建报警文本步骤报警设置报警设置二二 .在计算机上编写报警文本在计算机上编写报警文本报警设置报警设置二二 .在计算机上编写报警文本在计算机上编写报警文本报警设置报警设置报警设置报警设置用户报警一共有25组,从图中可以看出每组报警有8个字节,每个字节有8位。所以每组有64个报警,起始地址为DB2.DBX180.0对应700000号报警,依次类推,其中报警号中间两位和用户报警区域的数字是一致的,从这个规律我们可以推算出报警所对应的地址以便于维修查找。所对应的地址=DB2.DBX(180+8*?+?)700806
