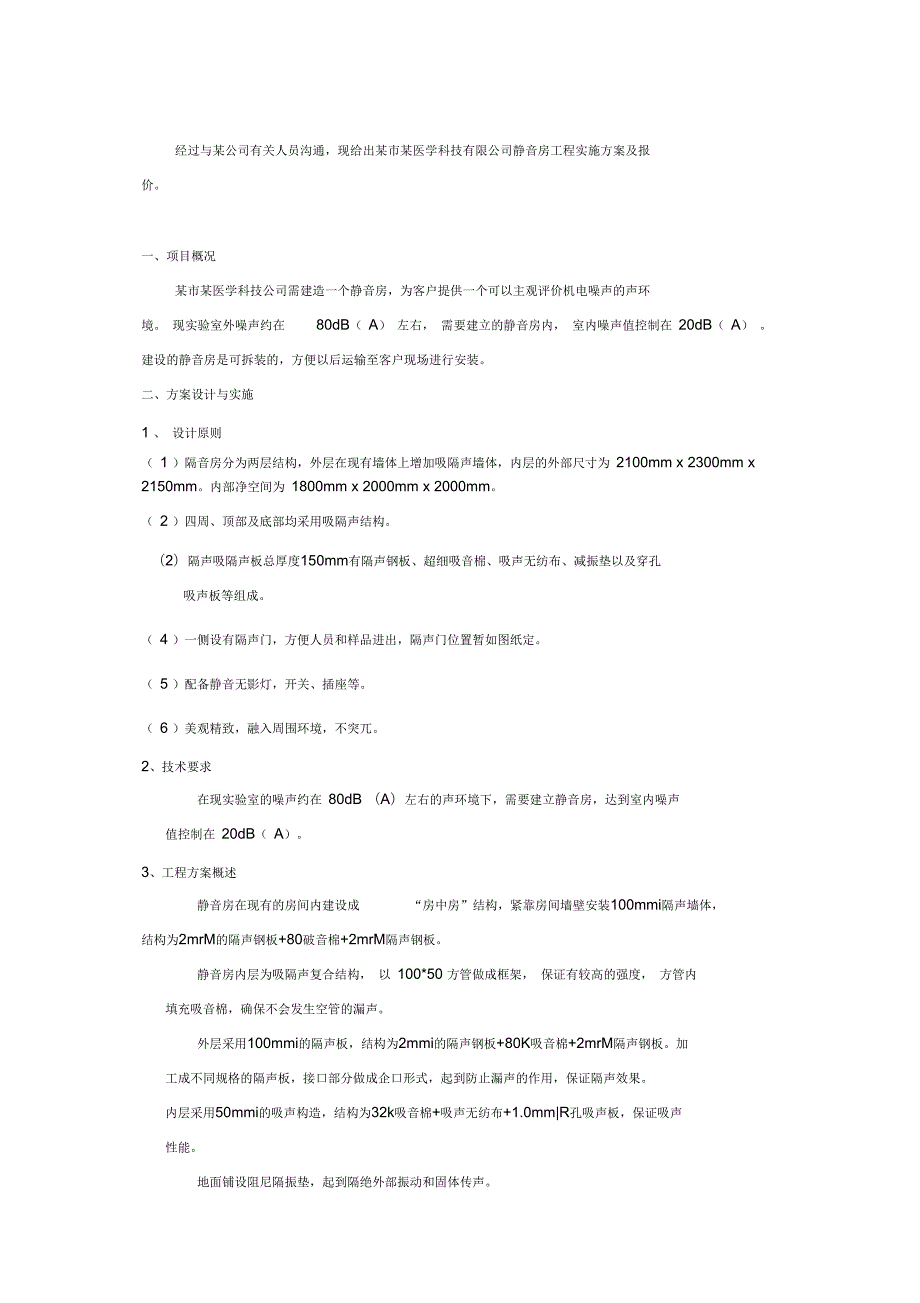

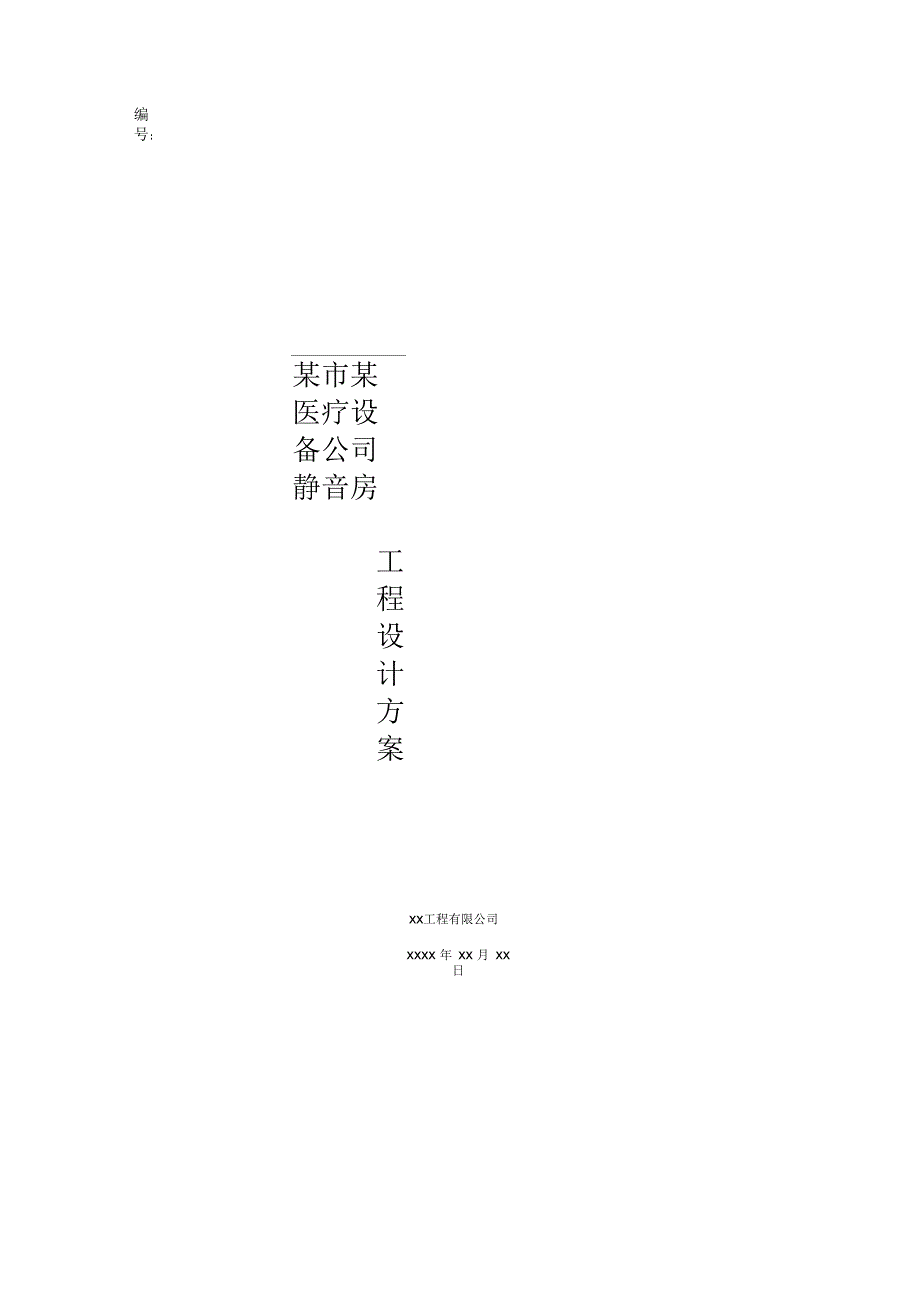

1、编号：某市某医疗设备公司静音房工程设计方案xx工程有限公司xxxx 年 xx 月 xx 日经过与某公司有关人员沟通，现给出某市某医学科技有限公司静音房工程实施方案及报价。一、项目概况某市某医学科技公司需建造一个静音房，为客户提供一个可以主观评价机电噪声的声环境。 现实验室外噪声约在80dB（ A） 左右， 需要建立的静音房内， 室内噪声值控制在 20dB（ A） 。建设的静音房是可拆装的，方便以后运输至客户现场进行安装。二、方案设计与实施1 、 设计原则（ 1 ）隔音房分为两层结构，外层在现有墙体上增加吸隔声墙体，内层的外部尺寸为 2100mm x 2300mm x 2150mm。内部净空间为
2、 1800mm x 2000mm x 2000mm。（ 2 ）四周、顶部及底部均采用吸隔声结构。（2）隔声吸隔声板总厚度150mm有隔声钢板、超细吸音棉、吸声无纺布、减振垫以及穿孔吸声板等组成。（ 4 ）一侧设有隔声门，方便人员和样品进出，隔声门位置暂如图纸定。（ 5 ）配备静音无影灯，开关、插座等。（ 6 ）美观精致，融入周围环境，不突兀。2、技术要求在现实验室的噪声约在 80dB （A）左右的声环境下，需要建立静音房，达到室内噪声值控制在 20dB（ A）。3、工程方案概述静音房在现有的房间内建设成“房中房”结构，紧靠房间墙壁安装100mmi隔声墙体，结构为2mrM的隔声钢板+80破音棉+

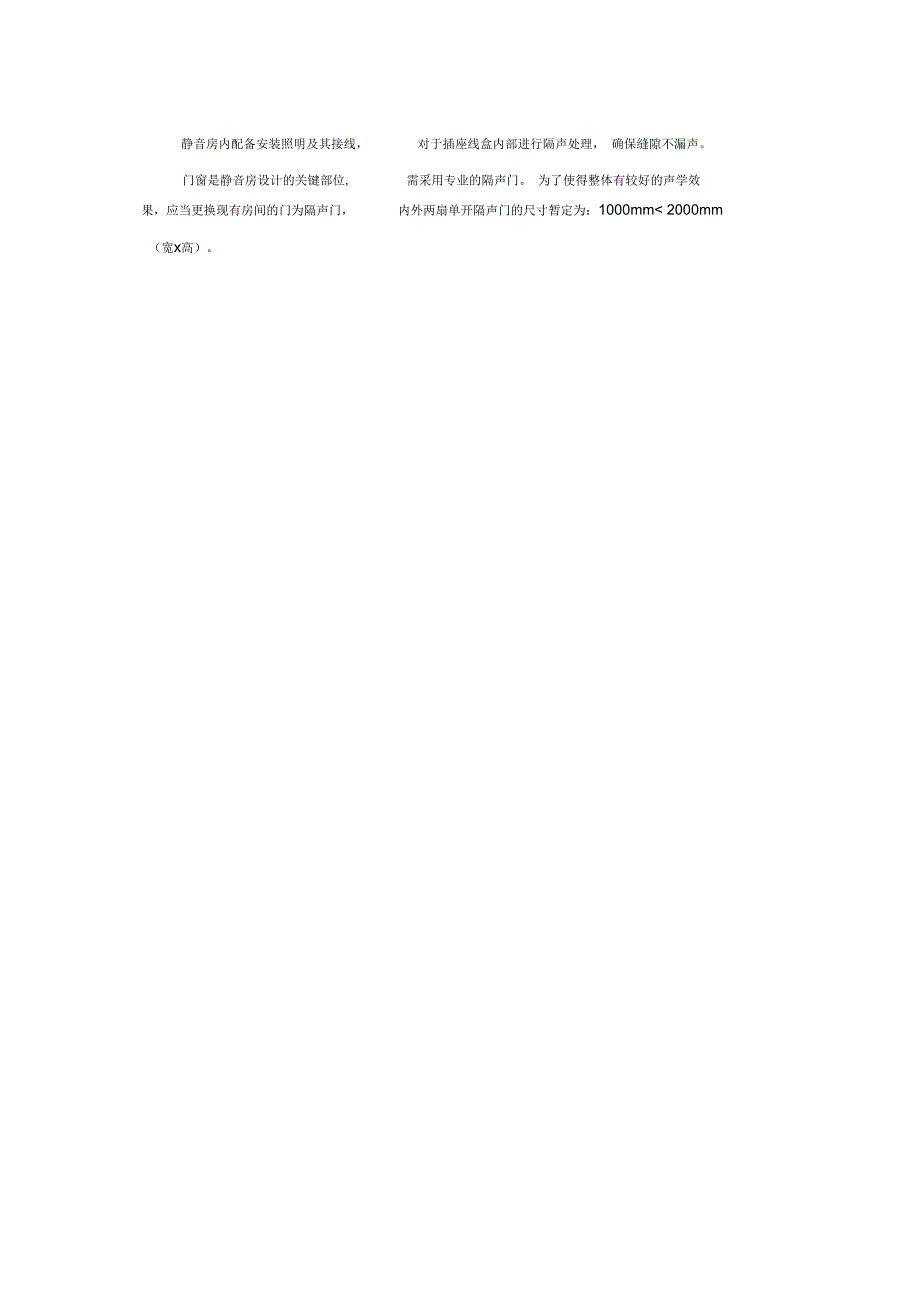

3、2mrM隔声钢板。静音房内层为吸隔声复合结构， 以 100*50 方管做成框架， 保证有较高的强度， 方管内填充吸音棉，确保不会发生空管的漏声。外层采用100mmi的隔声板，结构为2mmi的隔声钢板+80K吸音棉+2mrM隔声钢板。加工成不同规格的隔声板，接口部分做成企口形式，起到防止漏声的作用，保证隔声效果。内层采用50mmi的吸声构造，结构为32k吸音棉+吸声无纺布+1.0mm|R孔吸声板，保证吸声性能。地面铺设阻尼隔振垫，起到隔绝外部振动和固体传声。静音房内配备安装照明及其接线，对于插座线盒内部进行隔声处理， 确保缝隙不漏声。门窗是静音房设计的关键部位,需采用专业的隔声门。 为了使得整体
4、有较好的声学效果，应当更换现有房间的门为隔声门，内外两扇单开隔声门的尺寸暂定为：1000mm 2000mm（宽x高）。4、工程设计图纸外层吸隔声顶面内层隔声嫡体33QQ排气消巨器进气消声需7匚ICOU n-pon单开隔声门-静音房外层结构图设计图1外层噜而安一 装吸声墙面隔声笈合板之间以 企11形式搭接避免 漏声，再由螺枪因定。 口方形钢管内一填充吸音福静音无影灯-I-内层穿孔吸由构造外层隔声发分板见吸隰声板讲图一隔由地板一工Imm-:POOQ进气消声器I：姮寺装T”iVF ZC 7 - Qhmw I-A电源插座-底部固定节嘴OJu . CV CV阻尼 隔振垫静音房立面剖视图设计图35、工程效
5、果图内层穿孔吸声构造 Q | 50外层隔声复合板阻尼隔声垫底部固定卡槽LOnim穿孔吸存笠32k吸音端一4. Qiirj阚弟80k吸音棉, Cte隔直铜板吸隔声板详图方杼钢管内填充吸杼棉效果图1效果图2效果图3效果图4三、工程效果预期通过专业的方案设计、 严格的制造加工、 专业的安装施工， 保证静音房的正常使用，外观精致整齐，安全牢固。 整体达到预期隔声效果。四、工程工期整体工程工期为 xx 天。分为生产加工和现场安装两个阶段，其中现场安装调试工期 x 天。五、整体工程报价六、技术服务与支持某市 xx 工程公司对整体工程保修x 年， 并提供终身维修维护服务， 同时免费提供声学领域的技术咨询与服务。声明：本工程声学技术分析、实施方案及报价仅供某市某 有关人员参阅，未经xx 许可，不得传予任何第三方。
