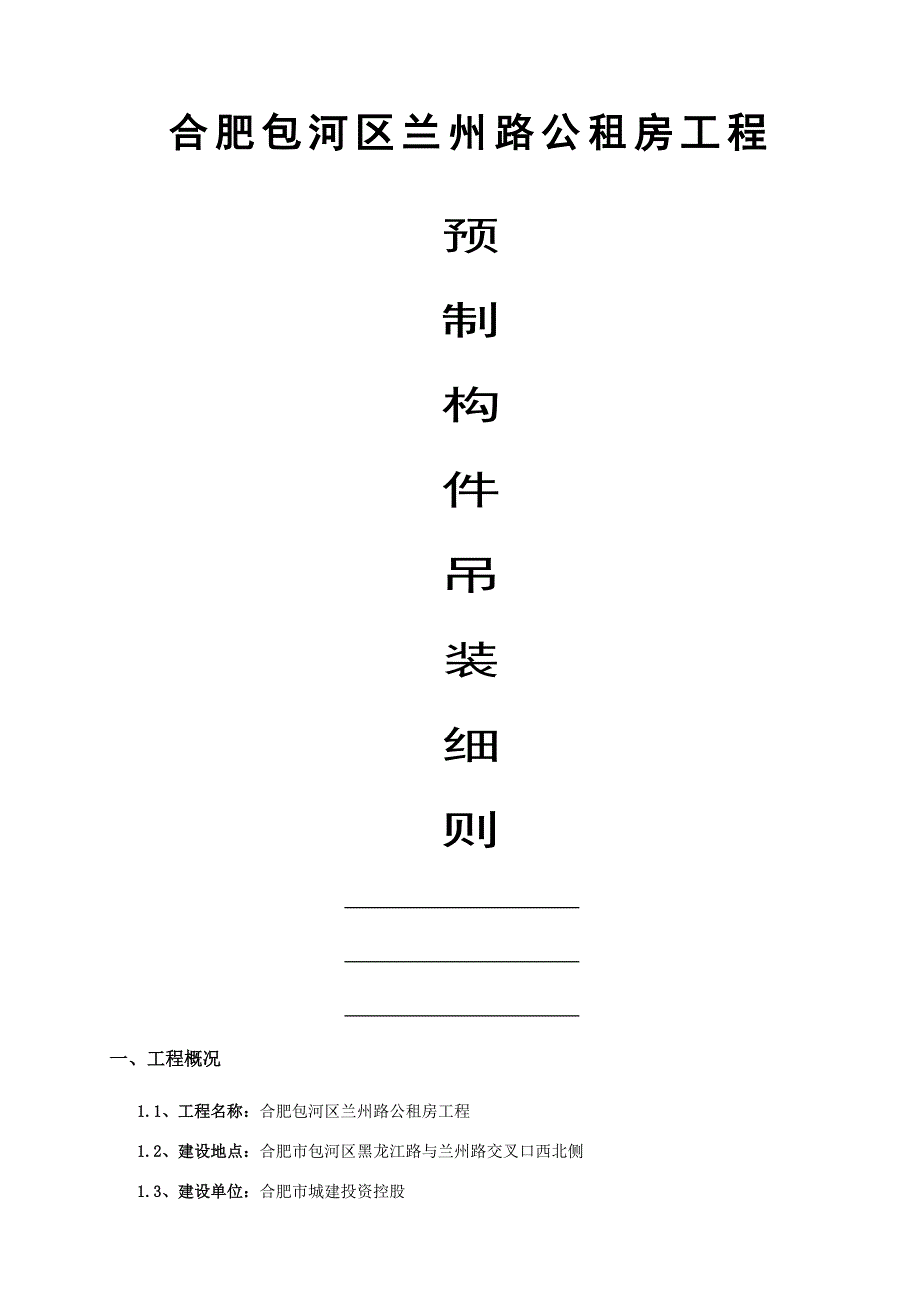

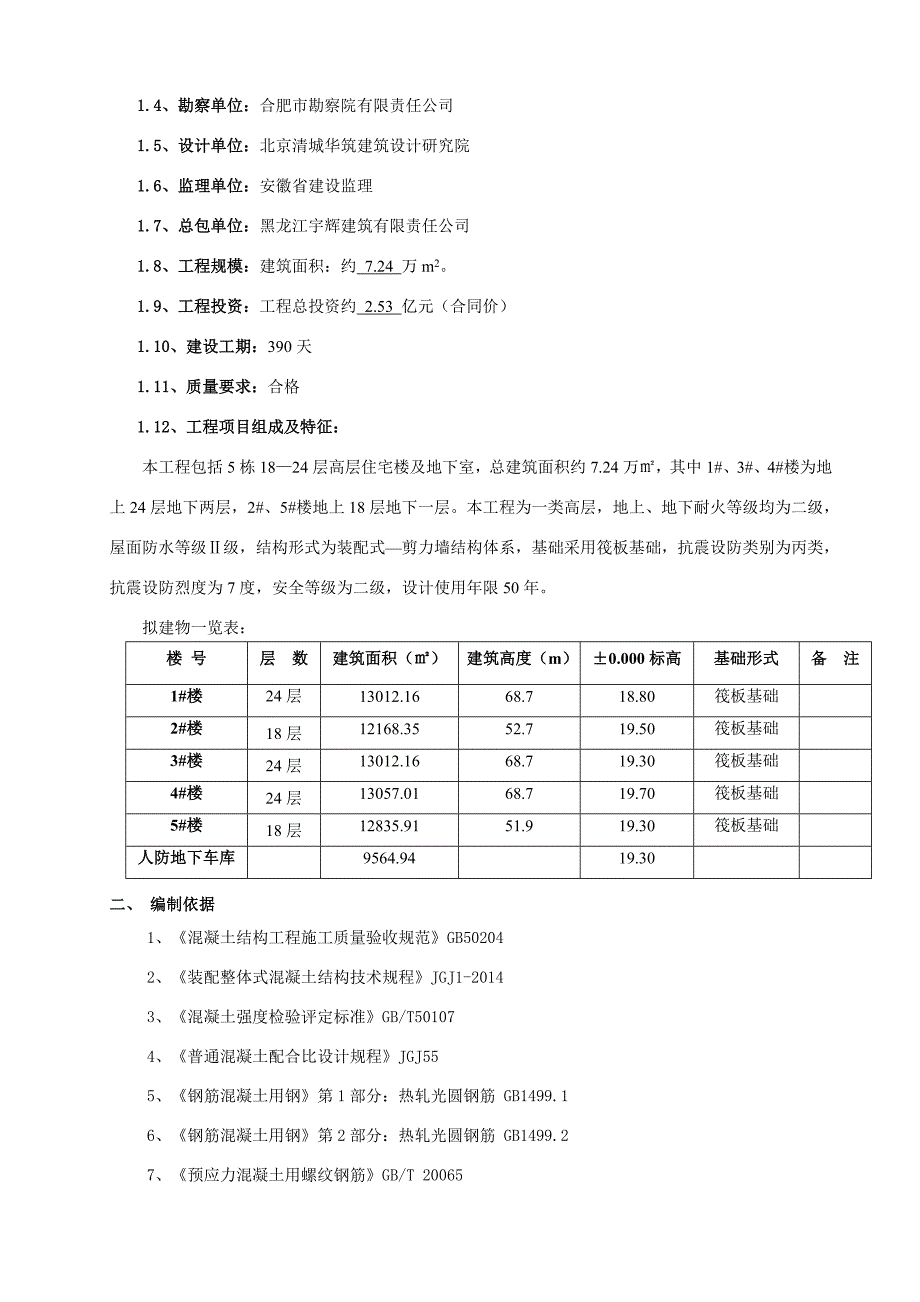

1、合肥包河区兰州路公租房工程预制构件吊装细则 一、工程概况1.1、工程名称：合肥包河区兰州路公租房工程1.2、建设地点：合肥市包河区黑龙江路与兰州路交叉口西北侧1.3、建设单位：合肥市城建投资控股 1.4、勘察单位：合肥市勘察院有限责任公司1.5、设计单位：北京清城华筑建筑设计研究院 1.6、监理单位：安徽省建设监理1.7、总包单位：黑龙江宇辉建筑有限责任公司 1.8、工程规模：建筑面积：约 7.24 万m2。1.9、工程投资：工程总投资约 2.53 亿元（合同价）1.10、建设工期：390天1.11、质量要求：合格1.12、工程项目组成及特征：本工程包括5栋1824层高层住宅楼及地下室，总建筑

2、面积约7.24万，其中1#、3#、4#楼为地上24层地下两层，2#、5#楼地上18层地下一层。本工程为一类高层，地上、地下耐火等级均为二级，屋面防水等级级，结构形式为装配式剪力墙结构体系，基础采用筏板基础，抗震设防类别为丙类，抗震设防烈度为7度，安全等级为二级，设计使用年限50年。拟建物一览表：楼 号层 数建筑面积（）建筑高度（m）0.000标高基础形式备 注1#楼24层13012.1668.718.80筏板基础2#楼18层12168.3552.719.50筏板基础3#楼24层13012.1668.719.30筏板基础4#楼24层13057.0168.719.70筏板基础5#楼18层12835

3、9151.919.30筏板基础人防地下车库9564.9419.30二、 编制依据1、混凝土结构工程施工质量验收规范GB502042、装配整体式混凝土结构技术规程JGJ1-20143、混凝土强度检验评定标准GB/T501074、普通混凝土配合比设计规程JGJ555、钢筋混凝土用钢第1部分：热轧光圆钢筋 GB1499.16、钢筋混凝土用钢第2部分：热轧光圆钢筋 GB1499.27、预应力混凝土用螺纹钢筋GB/T 200658、预应力混凝土用钢丝GB/T 522339、预应力混凝土用钢绞线GB/T 522410、钢筋混凝土用钢筋焊接网GB/T 1499.311、工业建筑防腐蚀设计规范GB50046

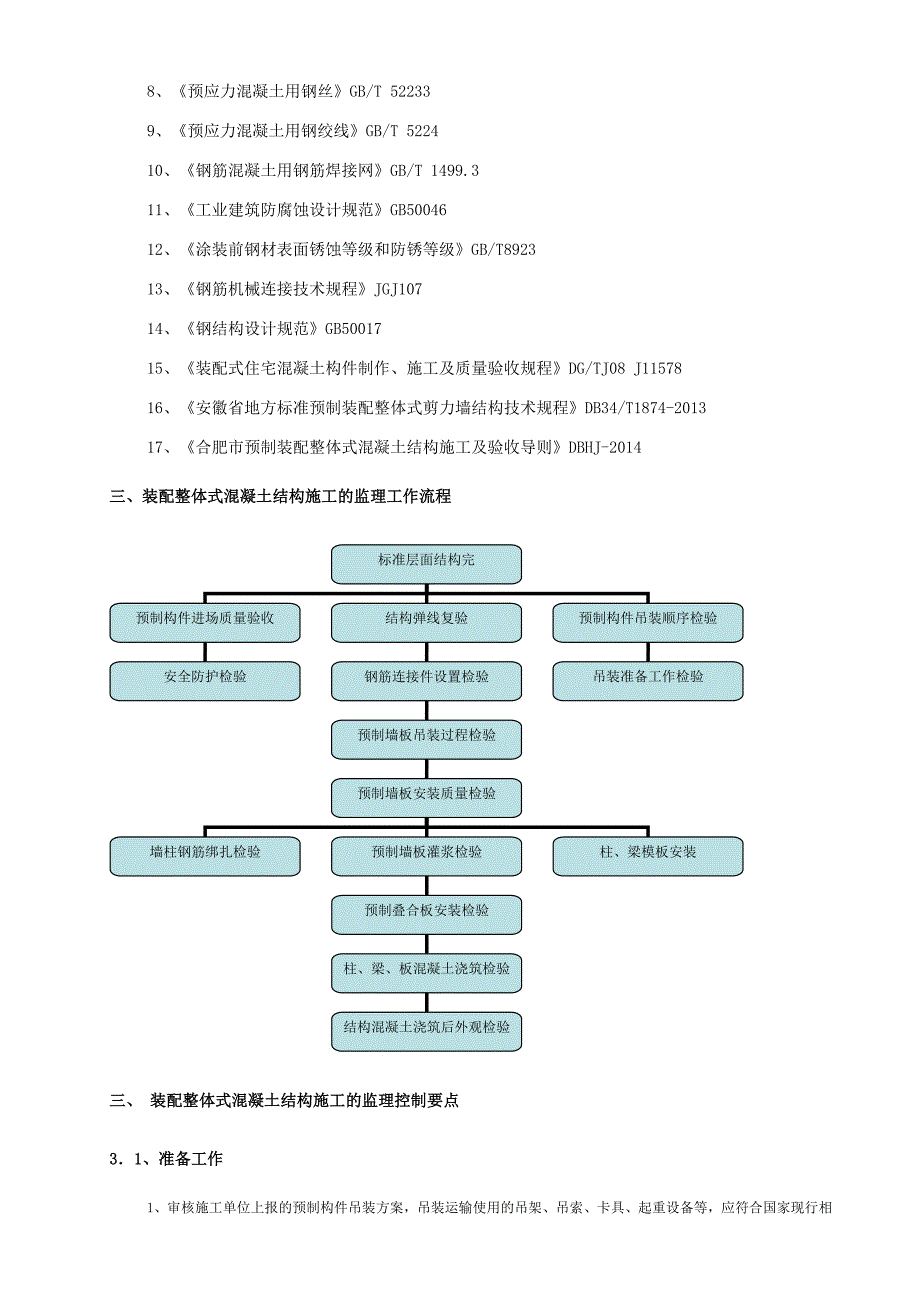

4、12、涂装前钢材表面锈蚀等级和防锈等级GB/T892313、钢筋机械连接技术规程JGJ10714、钢结构设计规范GB5001715、装配式住宅混凝土构件制作、施工及质量验收规程DG/TJ08 J1157816、安徽省地方标准预制装配整体式剪力墙结构技术规程DB34/T1874-201317、合肥市预制装配整体式混凝土结构施工及验收导则DBHJ-2014三、装配整体式混凝土结构施工的监理工作流程标准层面结构完预制构件进场质量验收结构弹线复验预制构件吊装顺序检验钢筋连接件设置检验安全防护检验吊装准备工作检验预制墙板吊装过程检验预制墙板安装质量检验墙柱钢筋绑扎检验预制墙板灌浆检验柱、梁模板安装预制叠

5、合板安装检验柱、梁、板混凝土浇筑检验结构混凝土浇筑后外观检验三、 装配整体式混凝土结构施工的监理控制要点31、准备工作1、审核施工单位上报的预制构件吊装方案，吊装运输使用的吊架、吊索、卡具、起重设备等，应符合国家现行相关标准的有关规定；自制、改制、修复和新购置的吊架、吊索、卡具、撑杆、起重设备，应按国家现行相关标准的有关规定进行设计验算或实验检验，并经专业监理工程师认定合格后方可投入使用。2、根据吊装进度计划，对进场构配件按编号进行复检，应检验构配件出厂合格证、外观尺寸、观感质量、预埋件数量、标号位置和构件的堆放顺序等。3、首层标准层预制构件吊装前，督促施工方对现浇结构的预埋连接部位进行全数检

6、验，并形成检验报告，复验施工方的检验结果，确认无误后，方可进入下道工序。4、吊装作业前，施工方应召开由技术负责人主持的技术交底会，针对吊装作业中应重点注意的部位和事项，向作业人员进行详细交底，特别重要的部位，监理工程师应列席旁听交底会。5、吊装质量的的控制是装配整体式结构工程的重点环节,也是核心内容，主要控制重点在施工测量的精度上，为达到构件整体拼装的严密性，避免因累计误差超过允许偏差值而使后续构件无法正常吊装就位等问题的出现，吊装前应对所有吊装控制线进行认真的复检。6、现场装配施工前，监理人员应检查预制构件的准用证、配套材料、连接件的质量证明文件，并按检验批数量进行见证取样送检验。3.2、预

7、制构件安装的监理质量控制1、预制构件出厂进场交接检验（1）预制构件厂应跟据施工方的进度计划合理安排生产，满足现场安装的需要，生产构件要与现场标准层同步，不得擅自提前生产。（2）预制构件厂对构件生产、储运、物流、现场验收过程中的构件质量负责。（3）预制构件厂应建立产品数据库，对构件产品进行统一编码，建立产品档案，对产品的生产、检验、出厂、储运、物流、验收做全过程跟踪，在产品醒目位置做明显标识，且构件编码所用材料宜为水性环保涂料或塑料贴膜等。（4）预制构件进场时，及时提供构件型号、质量证明、原材料检验报告及混凝土强度报告等资料。（5）预制构件进场后，厂方、施工方、监理方应对运至现场的构件进行联合验

8、收，具体验收标准应参照GB50204混凝土结构工程施工质量验收规范及合肥市地方标准DBHJ/2014预制装配式混凝土结构施工及验收导则的相关规定执行。（6）施工方、监理方应对进场的构配件做好接收检验台账及记录，明确进场日期、规格、型号、使用部位、编号、参与检验人员、检验评定结果等具体内容。（7）对三方共同认定超出规范及验收规程允许偏差，影响使用性能的预制构件，施工方应建立退场构件登记台帐，明确进出场日期、规格、型号、拟使用部位、编号、参与检验人员、检验评定结果等具体内容。（8）退场构件，应做登记和醒目标识，运至指定存放场地存放，经原设计单位认可，认为经过修补可以满足使用要求的，经检测部门出具检

9、测报告后，可以继续使用，不满足上述条件的，按废品处理，由构件厂和施工方共同建立废品管理台帐，实行统一编号登记备案，放入废品存放区，禁止使用。监理方对照废品登记台帐对废品区进行不定期复核。（9）预制墙板进场检验批质量验收记录表详见合肥市地方标准DBHJ/2014预制装配式混凝土结构施工及验收导则附表1-5；预制叠合板进场检验批质量验收记录表详见附表1-8。2、预制墙板吊装质量控制（1）外墙板吊装前应仔细核对构件编号、位置、朝向。（2）吊装顺序应依次铺开，不宜间隔吊装。（3）墙板吊装时应事先将对应的结构标高线标于构件内侧，有利于吊装标高控制，误差不得大于2mm；预制墙板吊装就位后标高允许偏差不大于

10、3mm。（4）预制墙板安装过程应设置临时斜撑和底部限位装置，每件预制墙板不宜少于2道临时斜撑且墙板底部限位装置不少于2个，间距不宜大于4m。斜撑应设置调节装置，支撑点位置距离墙板底不宜大于墙板高2/3且不应小于墙板高的1/2。临时斜撑和限位装置应在连接部位混凝土或灌浆料强度达到设计要求后拆除。（5）预制墙板底部应设置可调整接缝厚度和底部标高垫块，灌浆前对接缝进行清理并充分浇水湿润，并对周围进行坐浆封堵，坐浆应采用与结构混凝土同等级或高1级强度等级的水泥砂浆，其厚度不宜大于20mm，封堵时督促工人采用条形扁钢将接缝隔开，以免砂浆进入接缝内，封堵完成1天后方可进行灌浆作业。（6）预制墙板灌浆应采用

11、电动搅拌器充分搅拌均匀，从开始架水到搅拌结束应不少于5分钟，搅拌后的灌浆料应在30分钟内使用完成，每个构件灌浆总时间应控制在30分钟以内。灌浆必须采用机械压力注浆法，确保灌浆料能充分填充密实。灌浆应连续、缓慢、均匀地进行，直至排气孔排除浆料后，立即封堵排气孔，再将灌浆孔封闭，灌浆后24小时内不得使构件和灌浆层受到震动、碰撞。灌浆作业应及时做好施工检查记录，并按要求每工作班组制作一组边长为70.7mm的立方体试块，灌浆操作全过程应由监理人员旁站并做好旁站记录。3、预制楼板吊装质量控制（1）预制楼板吊装顺序尽量依次铺开，不宜间隔吊装。（2）预制楼板安装应通过微调垂直支撑来控制水平标高。（3）预制楼

12、板安装时，应保证水电预埋管（孔）位置准确。（4）楼板支撑间距不得大于2m，每根支撑之间高差不得大于2mm、标高偏差不得大于3mm，悬挑板外端比内端支撑尽量调高2mm，楼板两侧应搁置在墙板10mm。（5）预制楼板吊至梁、墙上方30-50cm后，应调整板位置使板毛箍筋与梁箍筋错开，根据梁、墙上已放出的板边和板端控制线，准确就位，偏差不得大于2mm，累计误差不得大于5mm。板就位后调节支撑立杆，确保所有立杆全部受力。4、预制叠合梁吊装质量控制（1） 吊装前根据吊装顺序检查构件装车顺序是否对应，梁吊装标识是否正确。（2） 梁底支撑标高调整必须高出梁底结构标高2mm，使支撑充分受力，避免预制梁底开裂。由

13、于装配整体式结构工程的构件不是整体预制，在吊装就位后不能承受自身荷载，因此梁底支撑间距不得大于2m，每根支撑之间高差不得大于1.5mm、标高不得大于3mm。5、预制楼梯吊装质量控制（1）楼梯构件起吊时，应该先进行试吊，并且尽量让梯段保持水平。（2）预制楼梯吊装时至少要有4个吊点，须用专用锁链和吊具；吊装时应用一长一短的二根钢丝绳将楼梯放坡。（3）构件吊至休息平台上方30-50cm后，调整楼梯位置使预埋筋与楼梯预留位置对正，楼梯边与边线吻合，然后将预制楼梯缓缓落下，脱钩前用撬棍调节楼梯段水平方向位置。（4）本工程楼梯安装采用预留锚固钢筋方式安装，先放置预制楼梯，再与现浇梁或板浇筑连接成整体，应保

14、证预埋钢筋锚固长度和定位符合设计要求。（5）楼梯搁置长度允许偏差10mm，标高允许偏差3mm，轴线位置允许偏差5mm。6、其他预制构件（阳台板、空调板）吊装质量控制（1）悬挑阳台板安装前应设置防倾覆临时支撑架。预留锚固钢筋应伸入现浇结构内，并应与现浇混凝土结构连成整体。（2）预制空调板安装时，板底应采用临时支撑措施。与现浇结构连接时，预留锚固钢筋应伸入现浇结构部分，并应与现浇结构连成整体。（3）标高允许偏差3mm，轴线位置允许偏差5mm。7、叠合构件混凝土二次浇筑的监理质量控制（1）叠合梁、板等构件混凝土二次浇筑前，应按设计要求检查结合面粗糙度，调整外露钢筋，进行钢筋绑扎，注意控制钢筋间距和预

15、埋件位置。（2） 叠合构件的下部支撑系统应按施工方案进行设置，支撑结构应安全可靠。（3） 外墙板拼缝密封材料应符合设计和规范要求，并能够满足耐候性和防水性、相容性的要求。（4） 混凝土二次浇筑时应控制混凝土的振捣质量，监理应对该过程进行旁站监理。3.3、施工过程应注意的质量问题1 构件缺陷：构件型号、规格使用错误。构件出厂尚未达到规定的强度，造成断裂或损坏。在运输与安装前，检查构件外观质量、混凝土强度。采用正确的装卸及运输方法。破损或缺陷构件未经技术部门鉴定，不得使用。2 构件位移偏差：安装前构件应标明型号和使用部位，复核放线尺寸后进行安装，防止放线误差造成构件偏移。不同气候变化调整量具误差。

16、操作时认真负责，细心校正。使构件位置、标高、垂直度符合要求。3 上层与下层轴线不对应，出现错台，影响构件安装：施工放线时，上层的定位线应由底层引上去，用经纬仪引垂线，测定正确的楼层轴线。保证上、下层之间轴线完全吻合。4 节点混凝土浇捣不密实：节点模板不严跑浆。浇筑前应将节点处模板缝堵严。核心区钢筋较密，浇筑时应认真振捣。混凝土要有较好的和易性、适宜的坍落度。模板要留清扫口，认真清理，避免夹渣。5 墙柱钢筋位移：墙柱钢筋位移。产生原因是叠合板吊装过程中碰撞剪力墙或柱竖向钢筋，造成偏位，并且未及时对钢筋进行复位处理，吊装完毕后由于墙柱位置存在叠合板胡子筋，将钢筋位置卡住，无法复位。在吊装过程中应由

17、钢筋班组或吊装班组派专人跟随，一旦出现碰撞导致墙柱钢筋偏位应立即进行复位处理，并加强吊装作业班组质量意识，减少碰撞。6 核心区构造不符合要求：叠合梁吊装过程中，由于叠合梁外露锚固钢筋伸至核心区部位，造成核心区部位箍筋绑扎施工困难，同时对剪力墙水平筋造成扰动。应合理安排施工工序，对该部位钢筋绑扎应事先预留，待吊装后进行二次绑扎。7 楼层超高：主要是吊装过程中对标高控制不严，抬高了安装标高。应从首层开始，引测柱基上皮实际相对标高，找准柱底找平层的标高。安装外墙板时，要调整定位钢板的标高来控制楼层的标高，节点定位钢板应用水准仪找平，根据外墙板的实际情况，逐个定出定位钢板的负偏差。负偏差值以35mm为

18、宜，可用钢垫板调整。8 水电洞口上下不通线：主要是由于构件吊装未能精确就位及构件预留孔洞误差两方面误差累积导致，在构件制作及吊装过程中，应严格控制各道工序质量。3.4、预制构件安装的监理安全控制1 检查起重吊装器具准备情况，构件起吊时，先行试吊，试吊高度不得大于1米，试吊过程中检查吊钩与构件、吊钩与钢丝绳、钢丝绳与铁扁担之间连接是否可靠，是否严格按照吊装吊点设计进行起吊，确认各项连接满足要求后方可正式起吊。2 构件吊装至施工操作层时，操作人员应站在楼层内，佩戴的安全带应与预设保险绳可靠连接。3 吊运构件时，下方严禁站人，必须待吊物降落离地1m以内，方准靠近，就位固定后，方可摘钩。构件吊装应逐块安装，起吊钢丝绳长短一致，两端严禁一高一低。遇到雨、雪、雾天气或风力大于6级别时严禁吊装作业。3.5、预制构件安装冬季施工的监理质量控制1、冬季施工适用于日平均气温低于-5的情况。2、原则上，施工环境需要采取措施，保证作业环境温度保持在0以上。3、现浇混凝土部分应采用防冻措施进行施工。4、冬季施工的主体结构，来年春季应进行冬季施工主体检测。安徽省建设监理 合肥包河区兰州路公租房工程监理部2014.11.20
