黑龙江省防汛抗旱指挥系统孙吴县防汛抗旱指挥中心建设设计报告.doc

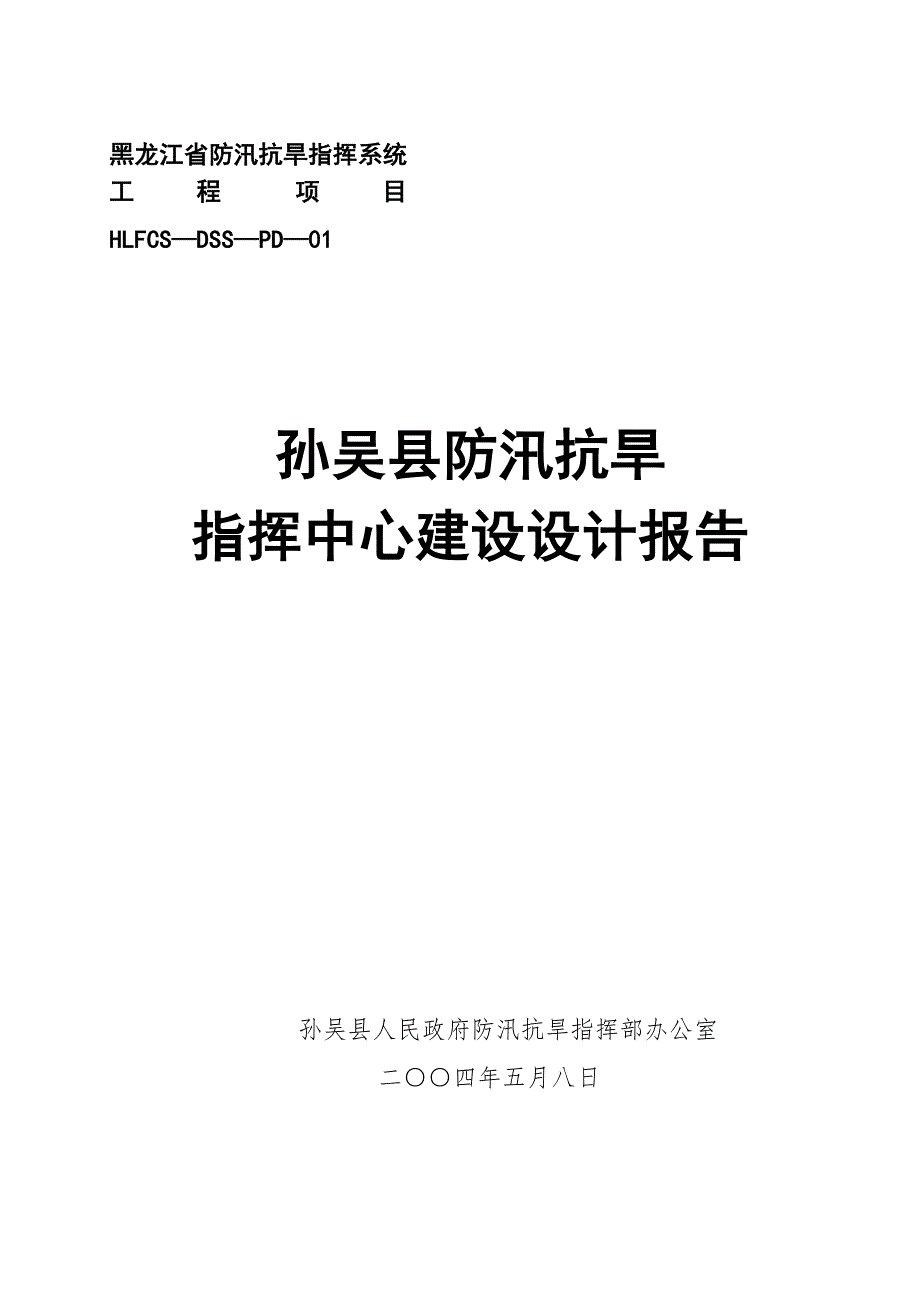

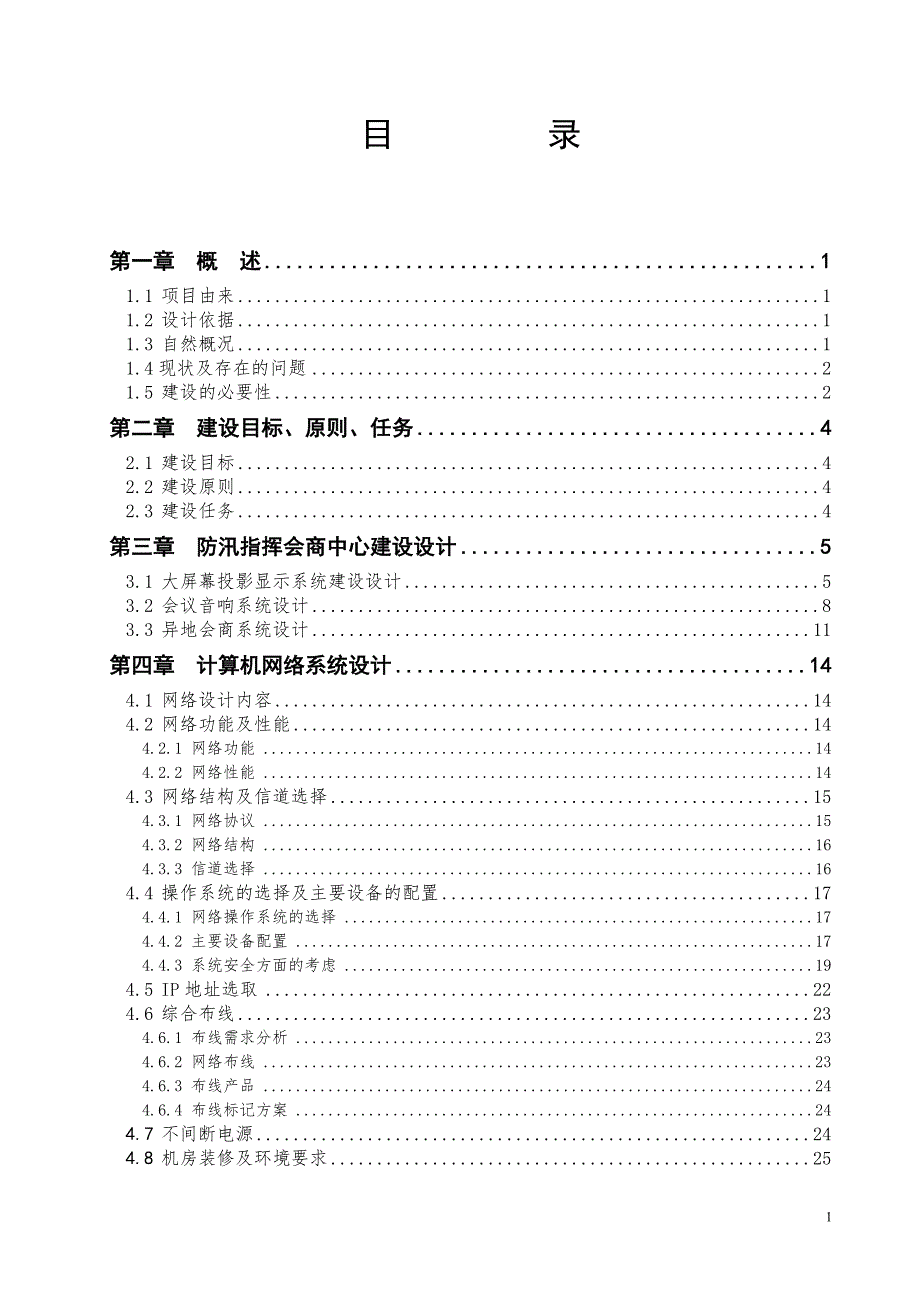

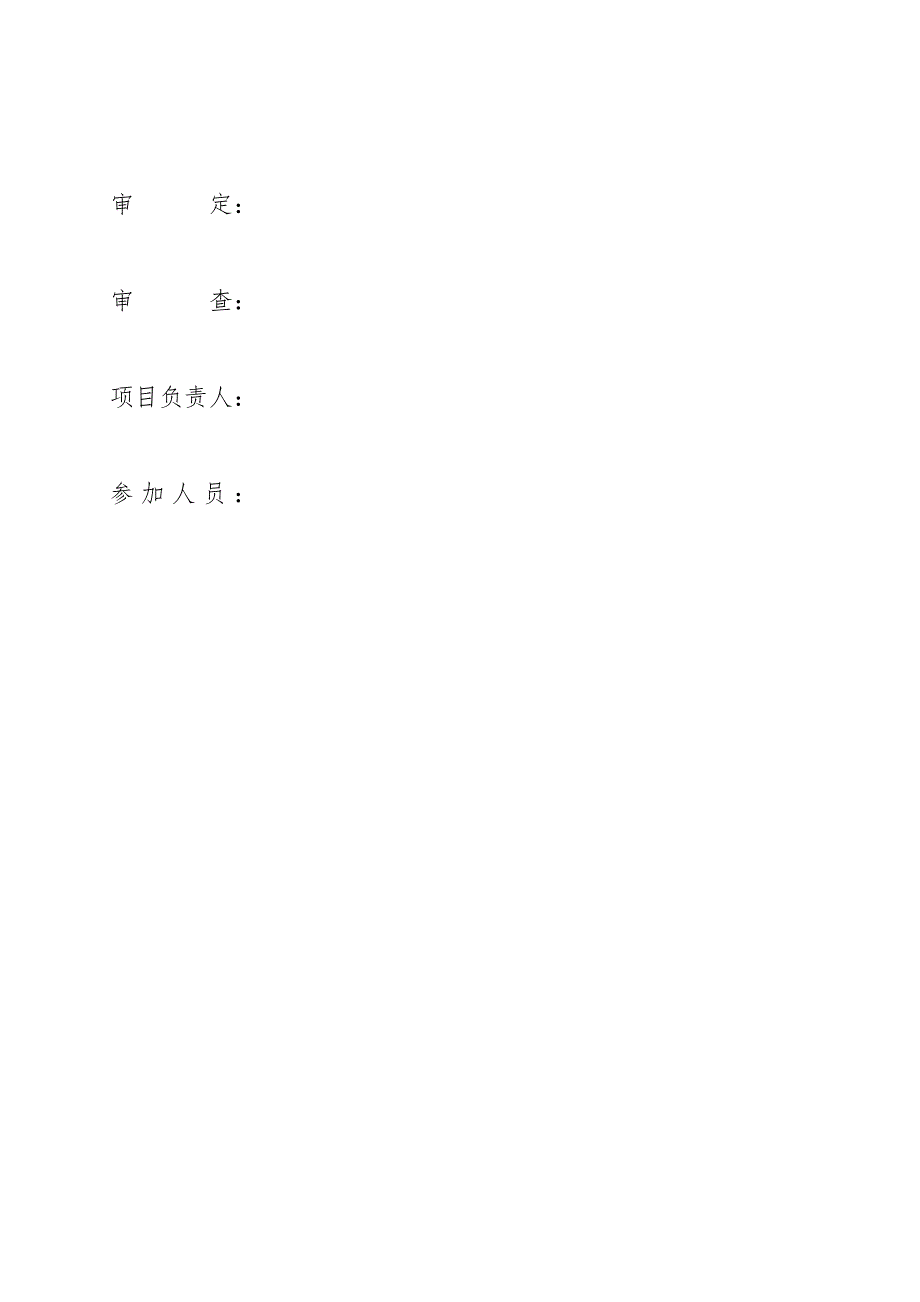

1、黑龙江省防汛抗旱指挥系统工 程 项 目HLFCSDSSPD01孙吴县防汛抗旱指挥中心建设设计报告 孙吴县人民政府防汛抗旱指挥部办公室 二四年五月八日审 定：审 查：项目负责人：参加人员：目 录第一章 概 述11.1 项目由来11.2 设计依据11.3 自然概况11.4现状及存在的问题21.5 建设的必要性2第二章 建设目标、原则、任务42.1 建设目标42.2 建设原则42.3 建设任务4第三章 防汛指挥会商中心建设设计53.1 大屏幕投影显示系统建设设计53.2 会议音响系统设计83.3 异地会商系统设计11第四章 计算机网络系统设计144.1 网络设计内容144.2 网络功能及性能144.

2、2.1 网络功能144.2.2 网络性能144.3 网络结构及信道选择154.3.1 网络协议154.3.2 网络结构164.3.3 信道选择164.4 操作系统的选择及主要设备的配置174.4.1 网络操作系统的选择174.4.2 主要设备配置174.4.3 系统安全方面的考虑194.5 IP地址选取224.6 综合布线234.6.1 布线需求分析234.6.2 网络布线234.6.3 布线产品244.6.4 布线标记方案244.7 不间断电源244.8 机房装修及环境要求254.8.1 机房及会商室装修改造254.8.2 机房环境要求254.9雷电防护27第五章 建设管理285.1 建设管

3、理机构285.2 建设进度计划295.3 技术管理295.4 人员培训305.5 运行管理30第六章 投资概算316.1 编制依据316.2 投资概算31附 图.382第一章 概 述1.1 项目由来按照黑龙江省防汛抗旱指挥系统项目建设的统一安排，省防办以黑汛办200376号文下达了孙吴县防汛指挥中心项目建设计划，省投资金由黑龙江省2003年度省级水利建设基金中安排。1.2 设计依据1、黑龙江省防汛指挥系统工程总体设计综合报告2、计算机网络系统设计综合报告3、黑龙江省地市级防汛指挥系统建设任务指导书4、信息产业部、电子部等有关法律、法规1.3 自然概况1.4现状及存在的问题目前全市在防汛抗旱方面

4、的工作方式依然比较传统，与省防及市常规工作联系主要通过电话和传真完成，另外拥有一套短波无线通讯系统，用于防汛应急通讯。计算机的应用已经起步，目前还仅限市本级局域网的简单连接和一般办公应用。离防汛抗旱指挥系统的要求还有很大的差距。1.5 建设的必要性孙吴县洪涝灾害频繁，严重威胁着人民的生命和财产安全，制约了孙吴县的经济发展。黑龙江、嫩江平均十年发生一次较大的洪水，一些中小河流平均五年发一次较大洪水，暴雨山洪灾害每年都有发生。据统计，全市每年因暴雨、洪水造成的损失0.12亿元。1958年，黑龙江发生建国后第一次大洪水，黑龙江沿岸由于无堤防保护全部被淹，爱辉区、孙吴县、逊克县123个村屯7.5万人受

5、灾，淹没农田80多万亩，冲毁房屋6300余间，直接经济损失达3亿多元，损失惨重；1984年，黑龙江堤防刚刚建成，黑龙江发生仅次于1958年的大洪水，由于堤防标准低、断面单薄，造成沿江25个村屯进水，5.4万人受灾，3406户房屋进水，倒塌房屋1230间，耕地受淹27.98万亩，直接经济损失1.5亿元；1998年因降雨偏多，局部暴雨频繁，嫩江、黑龙江出现三次洪峰，科洛河、门鲁河等一些中小河流出槽漫溢，汛情、灾情十分严重，全市6个县（市）区、47个乡(镇)、417个村屯受灾，受灾人口35.417万人，紧急转移人口2.504万人，损坏房屋9.97万间，倒塌房屋4530间，受淹农田151.245万亩，

6、毁坏堤防闸门7座，14座大中小型水库受损，直接经济损失3.528亿元。随着社会的进步和现代高新技术的发展，防汛指挥系统作为防洪非工程措施，在防汛抢险、抗洪减灾工作中，发挥的重要作用，越来越得到各级防汛指挥部门的高度重视。目前孙吴县防汛指挥系统建设还十分落后，仅仅依靠邮电公网和少量的短波电台等通讯设施来实现汛情传递，如发生大洪水，就会造成汛情传递中断，防汛指令不能及时下达，给防汛抢险工作带来诸多不利。同时，黑龙江是中俄界河，中俄双方在消除灾害方面已经开展了广泛的合作，近几年随着合作的逐步深入，为两岸人民带来了巨大的经济效益和社会效益，尤其中方受益较大。鉴于孙吴县上下兼顾大兴安岭和伊春地区，与俄方

7、阿穆尔州城市对等，又担负孙吴县防汛工作的特殊情况，孙吴县防汛指挥中心即承担着孙吴全市的防汛指挥任务，又是黑龙江省在中俄防汛合作中的会商中心。而现有会晤场所和防汛指挥系统已经越来越不适应双方合作项目进一步发展的需要，兴建新的防汛指挥中心和防汛指挥系统已经势在必行。防汛指挥系统建成后，能够极大地改善防汛指挥手段，提高决策水平，为防汛工作取得全面胜利奠定坚实的基础。第二章 建设目标、原则、任务2.1 建设目标 建成能够与省防指适时沟通的异地会商系统，与各县市及大中型水库进行数据传送的计算机网络系统，背投式大屏幕显示系统。2.2 建设原则 1、根据孙吴县防汛和抗旱的任务和特点，防汛抗旱组织体系的机构和

8、现状，系统的设计和建设在“统一领导、统一规划、统一标准”的原则下，由项目领导小组负责协调，项目办公室具体操作。 2、遵循“统筹兼顾、公专结合”的原则，充分利用现有资源，尽量不搞重复建设。 3、坚持“实用、可靠、先进、标准、开放、实时性”的原则。 4、系统必须强调结构化、模块化、标准化，做到界面清晰，接口标准，连接通畅，使系统既有完整性，又有灵活性，最终实现系统的有效集成。 5、统一规划设计、分步实施、急用先办、边建设边受益。系统建设分期实施。2.3 建设任务 根据实际需求，孙吴县防汛抗旱指挥系统一期工程建设内容主要包括防汛抗旱会商中心的建设和计算机网络系统的建设。按照功能的要求，会商中心硬件系

9、统建设主要包含大屏幕显示、会议音响、会议发言、异地会商等系统。计算机网络系统包括水务局局域网及其与省中心的广域互连。第三章 防汛指挥会商中心建设设计 防汛指挥会商中心是汛期领导听取汛情汇报，会商汛情发展趋势，研究抗洪抢险方案，下达抢险指挥命令的中心。为了满足防汛指挥工作的需要，会商室硬件系统应该具备实现各种防汛信息的大屏幕演示和发布、会议发言、录音、录象和异地会商等功能。按照功能的要求，会商室硬件系统建设主要包含大屏幕显示、会议音响、会议发言、异地会商等系统。3.1 大屏幕投影显示系统建设设计 会商室长m,宽,高m（见孙吴县防汛指挥会商中心平面示意图），空间较大，与会人数较多。为了清晰、生动的

10、显示各种防汛信息，在会商室建一套大屏幕投影显示系统。根据会商中心的环境情况，为了合理地利用空间，在房间一侧安装1块投影屏幕，幕墙的尺寸为mm，投影信号显示面积约为m2；幕的左侧边沿尽量靠近房间门口一侧，以便使屏幕尽量靠近墙面的中间；为使观看者有一个较好的观看视角，屏幕的下边沿应离地面1-1.1m。 为了满足显示各种不同信号（如独立计算机信号和视频信号等）的需要，利用VX84HVA RGBHV和VA168 168AV矩阵来将不同的信号源连接到投影机的输入端。 大屏幕投影系统主要设备的型号及数量见表3.1.1表3.1.1 大屏幕投影系统主要设备配置表序号设备名称设备型号数量1正投1台2屏幕120英

11、寸屏幕1块3矩阵切换器VX84HVA RGBHV（16进8出）1台4多屏拼接控制卡DATAPATH1套5集中控制系统Crestron集中控制系统1套5计算机信号 分配器VGAD-1X2VC5台67录像机PANASONIC HD-6301台8DVD机PIONEER-53101台10其他辅助配件电缆、电源板、机柜等1套 以上部分设备（投影机和屏幕）的主要技术指标如下： 1、Vista X3的主要指标 （1）亮度：最大3000ANSI流明，亮度均匀性大于90%。 （2）分辨率：原始分辨率XGA 1024768，可从16001200下调、从640480上调至1024768分辨率。 （3）动态尺寸缩放：

12、具备尺寸变换能力，可对图形及视频输入信号的水平和垂直尺寸单独调整。 （4）供电要求：100VAC-240VAC10%，50/60Hz；功耗为1080W；热散耗为3700 BTU/hr。 2、DNP屏幕的主要指标 （1）尺寸：120”屏幕尺寸为2.49m1.88m。 （2）增益：最高增益达3.5左右。 （3）视角：视角宽达170度。14大屏幕投影系统连接示意图如下： 图3.1.1 大屏幕投影系统连接示意图3.2 会议音响系统设计 会议音响系统应可提供扩音、放音、录音等功能，满足视频、多媒体、实况转播和不同会议形式的需要。防汛指挥中心以会议为主，要保证适度的声压，中高音区域纤细、明亮，要有很高的语

13、言清晰及可懂度；低音柔和，有力度。在播放时要有足够的响度，中高音区明亮、通透；低音区域强劲有力。 为了满足上述要求，在大屏幕上方配置一对主音箱，以保证足够的声压；在屏幕下方配备一只低音音箱；在会场的四个角落各配备一只环绕音箱，以保证具有AC-3环绕立体声效果。所有音箱均通过功放和调音台控制，保证会场的语音和音乐达到最佳效果。 为方便会议发言和会商讨论，在会商中心大会议桌上设5只发言话筒，主发言席（正对屏幕一侧）设1只固定话筒，主发言席两侧（会议桌长边位置）各设两只可在一定范围内移动的话筒，每只话筒独立接入调音台。 音响系统主要设备配置见表3.2.1。表3.2.1 音响设备配置表序号设备名称设备

14、型号数量1话 筒博捷CZH990鹅颈话筒52调音台声艺E5652 13功 放DENON-AV1804 14音 箱BOSE-AM1065双卡座录音机JVC-718卡座16专业机柜1 以上部分设备主要技术指标如下： 1、调音台的主要指标 （1）12路单声道，4个立体声输入，4个立体声返回。 （2）设有一个模数转换器（A/D CONVEORTER）将输出的模拟信号转为数字信号。 2、环绕音箱 （1）功率：10-50W （2）阻抗：4-8 3、低音音箱 （1）功率：50-100W （2）阻抗：4-8 4、功率放大器主功率120W，5.1声道推动音箱 会议音响系统连接示意图如下：图3.2.1 会议音响系

15、统连接示意图环绕音箱环绕音箱图3.2.2 防汛指挥会商中心音箱布置平面图环绕音箱低音音箱屏幕下方注：隐藏在墙壁里，根据整体装修分配，再定距离。控 制 室主音箱屏幕上方主音箱屏幕上方3.3 异地会商系统设计 按照省防汛指挥系统建设的总体规划，将利用省政务信息网信道，建立连接省防汛指挥中心与13个地市级防汛指挥分中心的异地会商系统。控制中心MCU设置在省中心，13个地市级分中心各设置一台终端设备，在省中心的统一控制下，实现防汛信息的异地会商。 作为全省防汛指挥系统之异地会商系统终端节点之一，在孙吴县防汛指挥分中心设置一台异地会商终端设备，安置在会商中心大会议桌靠近大屏幕一侧的桌面上，通过双绞线连至

16、计算机局域网的网络交换机，并通过政务信息网与省中心及其它分中心进行信息交换；音频输入、输出信号接入调音台，利用会议发言话筒输入本地语音信号，利用会议音响系统放大其它会场的语音信号。 为实现会场的实况录像和为异地会商系统提供视频信号源，在正对大屏幕的墙上和大屏幕两侧的墙上正对会议桌中间的位置各安置一台彩色摄象机，每台摄像机均配置可控制全方位云台，确保高质量的摄录会场的全部画面。 异地会商系统主要设备配置见表3.3.1。表3.3.1 异地会商系统主要设备配置表序号设备名称设备型号数量1异地会商终端ViewPoint8020plus768A12摄像头松下WZ470彩色摄像机33四画面分割器池田14彩

17、色监视器1SONY-21寸15彩色监视器2SONY-29寸16视分器DY-206二进六出17云台和罩PIH-302室内云台38云台控制器PIH-308一对五控制器19线材及辅料1批 以上部分设备主要技术指标如下： 1、ViewPoint8020plus768A主要技术指标 （1）标准支持：ITU-T H.323、H.320、H.331、T.120 （2）会议速率：H.323 64-768kbit/s （3）网络协议：TCP/IP、ARP、Telnet、www （4）网 口：10/100Base-T，1*RJ-45 （5）数据接口：串口RS232C，2*RJ-45 2、松下WZ470彩色摄像机主

18、要技术指标 （1）水平清晰度：480TV线，信噪比50dB（2）镜 头：6倍光学变焦镜头Video调音台AudioVP8020交换机(Swich)图3.3.1 异地会商系统连接示意图第四章 计算机网络系统设计4.1 网络设计内容 根据国家防汛抗旱指挥系统和黑龙江省防汛抗旱指挥系统工程计算机网络系统的设计，作为工情、旱情、灾情分中心的网络系统，主要负责承担本分中心的网络服务任务和与省中心、县中心网络的互连。为此，分中心需要建成局域网，并通过选定的信道与省中心和县中心实现广域互连。我们从网络性能、网络结构、组网信道、IP地址、综合布线、机房环境要求及装修、设备配置等方面对分中心网络系统进行设计。4

19、2 网络功能及性能4.2.1 网络功能1、为防汛抗旱信息的传输处理和联机检索提供网络平台；2、为实时水旱灾情信息提供安全可靠的网络传输服务；3、为机关办公决策提供高速安全可靠的网络传输服务；4、为各类应用系统提供高速安全可靠的网络传输平台；5、为本分中心的防汛抗旱业务提供电子邮件（E-mail）及文件传输（FTP）服务；6、为防汛抗旱业务的移动用户和网络用户提供远程访问服务。4.2.2 网络性能1、先进性网络建设采用国际先进的技术和体系结构，建成的网络不仅满足计算机数据通信的需要，还要适应语音、图像等多媒体应用的需要，使系统在其生命周期中保持一定的先进性。2、实用性根据设计原则，从系统服务对

20、象的工作实际出发，保证系统设计和建设的全过程紧紧围绕分中心防汛抗旱工作的实际需要，解决工作中必须解决的问题。3、开放性网络建设要选择符合工业标准或事实工业标准的网络通信协议、网络设备、操作系统和系统软件，以便网络的推广与实施，并为网络的扩展预留发展空间。4、可靠性网络的安全可靠是网络建设工作的重点，体现在数据的完整性和网络设备的可靠性。采用各种设备，要具备较高的稳定性，以保证系统长期稳定地不间断运行，并且保证防汛抗旱信息及时上传下达到有关部门。5、安全性因为本网络系统上传输的数据包含重要的防汛抗旱信息，所以网络的安全性必须高度重视。网络系统在安全等级、CA认证、交叉认证、网络安全、信息保密等各

21、个环节均需通过软件或硬件配置达到安全保障目标，以保证各类信息安全、高效地在网络上传输。4.3 网络结构及信道选择4.3.1 网络协议按照国家防汛抗旱指挥系统的统一设计，根据业务发展和信息技术升级的需要，经过对各种网络技术的比较，确定省中心和分中心的网络主干网选择交换式快速以太网（100M），网络协议采用目前国际上比较流行的TCP/IP协议。4.3.2 网络结构拓扑结构反映了网络设备之间的连接形式。本设计采用星形网络拓扑结构。分中心局域网考虑未来的需要和发展，按安全性、可靠性、开放性及可扩展性的建网原则组网。备份信道100M服务器图4.3.1 地市级分中心网络结构示意图100M交换机100M桌面

22、路由器政务信息网分中心网络结构如图所示。4.3.3 信道选择根据黑龙江省防汛抗旱指挥系统的设计要求，全省防汛抗旱指挥系统计算机广域网连接采用省政务信息网信道作为主信道，在条件许可时，选择适当的专用信道作为备份信道。黑龙江省政务信息网信道采用的是网通公司运营的宽带网系ATM。全省政务骨干网络已经基本建成，覆盖省、地、县三级政务部门。全省防汛抗旱系统已经成为政务信息网建设试点行业。备份信道暂时不作选择。4.4 操作系统的选择及主要设备的配置4.4.1 网络操作系统的选择Windows 操作系统界面友好、功能实用，一直深受用户喜爱。它有服务器版和工作站版之分。这两种版本有很多相似之处，服务器版本经过

23、优化，提供了高性能的网络服务功能，系统在安全性方面也不断加强。Windows使用一套更为高级的网络协议，称为SMB，与NetBIOS或TCP/IP底层协议同时运转。Windows能够很容易地配置、运行在TCP/IP环境下。因此，我们选择最新的Windows 2003 server 作为服务器操作系统。4.4.2 主要设备配置4.4.2.1 网络服务器服务器是提供网络服务和应用服务的核心设备，主要担负提供文件传输（FTP）、电子邮件（E-Mail）、网络浏览（WWW）和域名解析（DNS）等网络服务任务和应用系统运行任务。为保证分中心网络运行的基本要求，在本设计中，为分中心配置2台企业级服务器，分

24、别用于系统服务和应用服务。这些服务器不仅要满足网络软件的运行环境，同时还要具备性能高、稳定性好、运算速度快、存储容量大、容错功能强、支持热插拔等功能。服务器功能和基本配置不低于：Xeon S700X8 2MCache /16个DIMM内存插槽，1G内存支持16GECC Register SDRAM/外部总线主频：100MHz，双Ultra160SCSI单Ultra Wide SCSI，ATA33 IDE控制器/64位图形加速卡/IDE光驱/1.44软驱/10个热插拔硬盘架，73G万转热插拔硬盘/双模组/支持双通道128MRaid5 /8个PCI-2个64Bit/66MHz（热插拔）4个64Bi

25、t/33MHz（热插拔）2个32Bit/33MHz /2个USB接口INTEL10/100MNIC/联想网管软件，可检测温度、电压、风扇、处理器状态、电源状态、网卡、操作系统挂起、机箱入侵等系统关键参数/支持单键灾难恢复技术、支持通过声音、传呼、网络广播、DMI、SNMP、系统、日志等方式报警，支持远程关机、重启/2+1方式的热插拔冗余电源/15液晶显示器。4.4.2.2 路由器和交换机 路由器是广域网互连的接口设备，根据国家防汛抗旱指挥系统网络系统和黑龙江省政务信息网的要求，我们选择华为SR4640路由器（含光纤模块和冗余电源）作为分中心的路由器。利用该路由器的功能，通过横向和纵向VPN设置

26、实现远程访问控制，确保信息安全。交换机是局域网内设备的互连装置，考虑到分中心的网络节点数，我们为局域网配置交换机2台，选定华为S3552P。4.4.2.3 客户机客户机是局内局域网中及县市防办、大中型水库用户连接上网的微机，根据我们的实际情况，我们选用高可靠性、高性能、售后服务好的主流品牌微机。基本配置不低于：CPU：PIV 2.8G；硬盘：80G；内存：512M；操作系统：WINDOWS XP。4.4.2.4 其它设备 为维持分中心正常运转，还需配备一些其它设备，详见设备配置表。4.4.3 系统安全方面的考虑在利用VPN技术实现系统安全访问控制的基础上，系统的安全性还应该实现防黑客和防病毒

27、根据国家防汛抗旱指挥系统、省防汛抗旱指挥系统和省政务信息网的要求，在我们分中心需要配备防火墙来防止黑客的非法入侵；需要配备网络防病毒软件来防止病毒对系统的破坏。设备和软件的选型见设备配置表。32表4.4.1 孙吴县分中心网络设备明细表序号设备名称设备型号描述数量单位1路由器华为AR-46401台2防火墙并发连接数不小于60万，吞吐率100M，平均无故障时间不小于60000小时1台3语音网关华为VG 10-411台4交换机华为S3552P1台5机柜1台6防病毒软件网络版，50用户1套7操作系统Microsoft Windows Server 2003Standard Edition with

28、10 Cal2套8微机方正PIV2.8/512M/80G/15 LCD/WIN XP 以上17台9数码像机尼康87001台11视频采集压缩卡绘声绘影1台12便携机SONY VAIO PCG-TR2C标准配置，加软驱和包1块13便携机IBM T41-9FC迅驰1.7G/512M/60G/WIN XP1台14GPS接收器GARMIN eTrex1台15移动硬盘爱国者30G1台16彩色扫描仪A31台续表4.4.1 孙吴县分中心网络设备明细表序号设备名称设备型号描述数量单位17打印机彩色喷墨1台18IP电话16台19UPS在线式10KVA在线式/10KVA/沈松电池1套20网络工程双绞线IBM超五类2

29、4箱理线架4个配线架4个托线板4个19”语音空架2个10口连接模块10个19”标准机柜1套双口FM面板IBM78个双口模块IBM78块单口FM面板IBM78个单口模块IBM78块1.5米跳线200条3.0米跳线30条配件、工具4.5 IP地址选取根据黑龙江省防汛抗旱指挥系统网络系统的总体规划，孙吴县地区IP地址范围是10.23.248.x10.23.255.x。其中分中心IP地址范围是10.23.248.x，分配原则是：服务器使用小数码地址，客户机地址居中，网络设备使用大数码地址。服务器和客户机地址从小到大分配，网络设备地址从大到小分配。具体分配如下：表4.5.1 网络设备IP地址分配表范 围

30、数量用途备注10.23.248. 01保留代表子网本身10.23.248. 110.23.248. 1515服务器其中：1为主域名服务器，2为备份域名服务器，37为系统服务器，812为防汛服务器，1315为其它服务器。10.23.248. 1610.23.248. 238网络打印机10.23.248. 2410.23.248.223200客户机10.23.248.22410.23.248.25431网络设备降序分配，254为路由器10.23.248.2551保留子网内广播地址4.6 综合布线4.6.1 布线需求分析分中心局域网布线涉及的范围是市防汛抗旱指挥部办公室所在的市水务局，坐落在通江路与

31、龙科街交会处，共8层。其中四层包括办公室9间，机房一间，五层包括办公室9间、资料室1间，六层包括办公室6间、会商室1间，七层包括办公室5间。我们在这四层每个办公室设计增加2组信息插座，每组信息插座包括3个信息点，其中1个内部局域网点，1个外部局域网点和1个语音网点，六层会商室设有12组信息点，每个点我们都用超五类双绞线实现。4.6.2 网络布线根据网络标准、原则、规范，通常把网络布线划分几个独立的部分，每部分需要改动时，不会影响其他部分。1、工作区布线由各个接点区域组成。负责信息接点模块的安装、电源插座及其它用户终端需要的连接设备。信息接点模块的安装分为明装、暗装和地插安装等方式。本项目的工作

32、区布线选定为暗装。2、水平布线由配线间到各个工作区之间的电缆构成。配线间的配线架端子要与工作区的信息接点模块点对点连接，这样在配线间只做必要的跳线管理即可。3、垂直干线对于多楼层布线，需要在不同层设置分配线柜与配线间主配线柜的连接电缆部分。由于纵向布线，减少维护次数，需要选择高质量的电缆线和加强保护设施。本项目不设分配线柜。4、设备间布线由设备间中的电缆、连接器和相关的支撑硬件组成把公共设备的各个不同部分互连起来。4.6.3 布线产品1、线缆选型：IBM超五类双绞线。2、线缆插头、插座选型：IBM标准RJ45插头和信息插座。3、配线架选型：IBM标准机柜及附件。4.6.4 布线标记方案为便于维

33、修、维护，必须制定布线标记方案，确保工作区内的每一个信息点都能在配线间的配线柜上清楚知道。本项目规定，每根线缆的两端及线端连接点应标注类型和编号，记为Z99。其中Z取A、B、C，分别代表内部局域网、外部局域网、语音网；99为编号，用于区分网线。4.7 不间断电源计算机局域网系统包括路由器、交换机、服务器、工作站、打印机、扫描仪及其它各种网络设备。这些设备需要定时或不定时的工作，按计算机站场地技术条件GB2887-88标准的规定，必须配置稳压电源。根据公安部电子计算机系统安全规范的规定，计算机系统的供电线路应该与照明、空调机、换风机供电线路分开。因此，局域网计算机系统应选用智能配电系统和不间断电

34、源（UPS）供电。 设计中考虑设备的用电量及实际工作的需要（如服务器及主干网设备应昼夜供电等），分别选用智能配电系统或在线式的UPS和后备式UPS。智能配电系统用于整个系统的电源管理，并对主要设备供电，保证供电不间断。在线式长延时UPS主要用于服务器、主干网设备等要求保证供电不能间断的设备。后备式电源用于微机工作站、确保利用UPS在断电后的延时内，完成相应的处理。同时也为工作站提供稳压功能。4.8 机房装修及环境要求4.8.1 机房及会商室装修改造 拆除会商室南侧墙壁，安装背投屏幕。将会商室南侧办公室按防火、防潮、防尘、防静电要求改造成背投间。将会商室北侧办公室改造成控制室，将小会议室间壁成2

35、个办公室。拆除机房、会商室、控制室原有装修，待各系统布线完成后再按系统环境要求进行重新装修。4.8.2 机房环境要求根据国家和省防汛抗旱指挥系统的要求，计算机网络机房必须进行标准化装修。计算机网络机房标准化建设的基本技术要求如下：1. 温度、湿度标准 机房内温度、湿度必须满足计算机设备的要求，一般可分为A、B、C三级，开机时机房内的温度、湿度至少满足B级要求，即温度在1530，相对湿度40%70%，温度变化率10/h。 2. 尘埃标准 根据机器的要求而定，一般可分为A、B两级。本设计至少满足B级要求，粒度0.5m，个数18000粒/dm3。3. 照明标准 在计算机机房内，离地面0.8m处照明度不应低于200LX。 4. 燥声要求 开机时，在中央控制台处测量机房噪声应小于70dB。 5. 电磁场干扰 机房内无线电干扰场强，在频率为0.151000MHz时不大于120dB。机房内磁场干扰场强不大于800A/M。 6. 接地要求 交流工作地可在动力配电时统一考虑； 安全保护地接地电阻不应大于4； 防雷保护接地。如果处于接地的防汛通信塔形成的保护伞之内。可不设此接地。孙吴县防汛指挥中心与孙吴县气象防雷中心同一
