道路之星构筑物桥梁计算.ppt

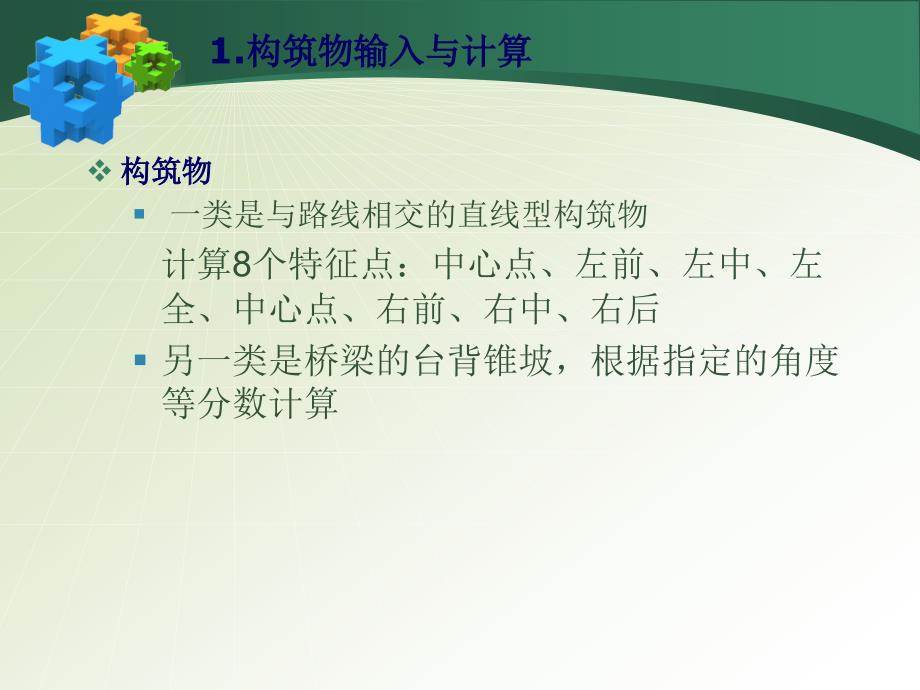

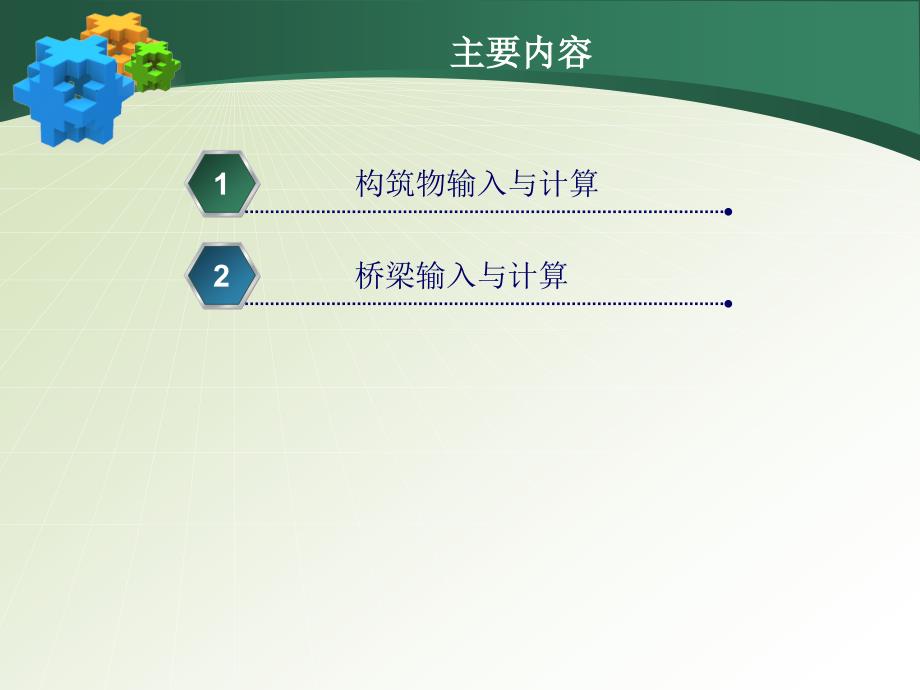

1、LOGO操作教程操作教程操作教程操作教程构筑物、桥梁计算构筑物、桥梁计算道路之星道路之星主要内容主要内容构筑物输入与计算1桥梁输入与计算2 1.构筑物输入与计算构筑物输入与计算v构筑物构筑物 一类是与路线相交的直线型构筑物计算8个特征点：中心点、左前、左中、左全、中心点、右前、右中、右后另一类是桥梁的台背锥坡，根据指定的角度等分数计算 1.构筑物输入与计算构筑物输入与计算v直线型构筑物直线型构筑物-斜交正做斜交正做 1.构筑物输入与计算构筑物输入与计算v直线型构筑物直线型构筑物-斜交斜做斜交斜做 1.构筑物输入与计算构筑物输入与计算v锥坡锥坡 1.构筑物输入与计算构筑物输入与计算v直线型构筑物

2、直线型构筑物-现场输入现场输入 1.构筑物输入与计算构筑物输入与计算v构筑物计算构筑物计算 坐标计算（F2 放样）计算各特征点或特征点偏移后的坐标、高程 点位检测（F1 测量）实测坐标相对于特征点的偏移 1.构筑物输入与计算构筑物输入与计算v构筑物偏移构筑物偏移 2.桥梁输入与计算桥梁输入与计算v道路之星桥梁道路之星桥梁 桥位、墩台、桩柱等坐标计算、复核、放样由若干个墩台组成，每个墩台使用墩台模板进行定义墩台模板：对墩台数据进行抽象，简化输入可以使用相对坐标或路线绝对坐标支持桩柱点、承台角点、墩身点墩布置：把墩台模板按桩号放到路线上支持弯桥直做、弯桥弯做（相对于墩的布置）2.桥梁输入与计算桥梁输入与计算v弯桥直做、弯做弯桥直做、弯做 2.桥梁输入与计算桥梁输入与计算v弯桥直做、弯做弯桥直做、弯做 LOGO
