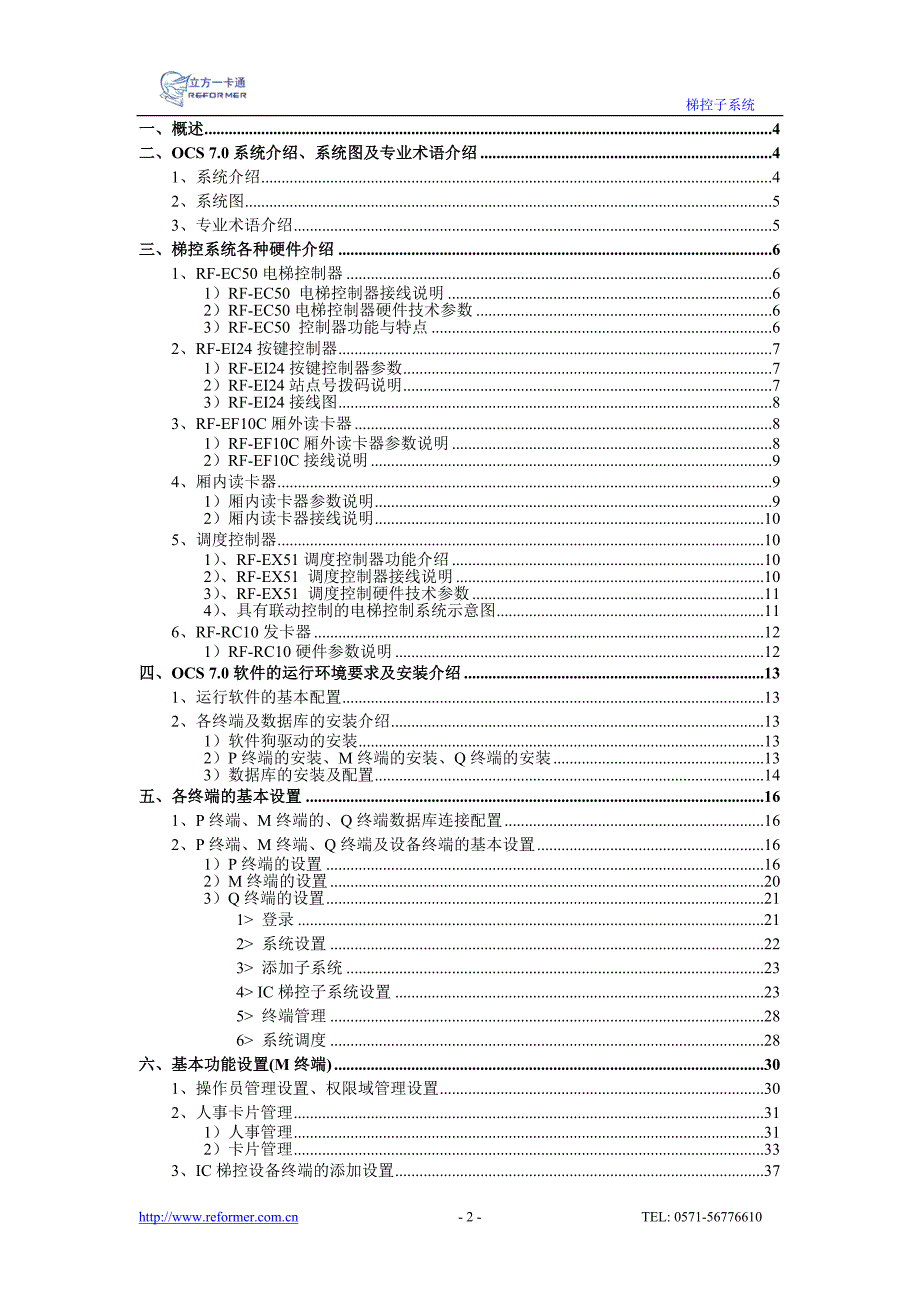

1、 梯控子系统 REFORMERELEVATOR MANAGEMENT SYSTEMMANUALOCS7.0 I C梯控系统说明书Version 1.0 二零零八年二月杭州立方自动化工程有限公司一、概述4二、OCS 7.0系统介绍、系统图及专业术语介绍41、系统介绍42、系统图53、专业术语介绍5三、梯控系统各种硬件介绍61、RF-EC50电梯控制器61）RF-EC50 电梯控制器接线说明62）RF-EC50电梯控制器硬件技术参数63）RF-EC50 控制器功能与特点62、RF-EI24按键控制器71）RF-EI24按键控制器参数72）RF-EI24站点号拨码说明73）RF-EI24接线图83、

2、RF-EF10C厢外读卡器81）RF-EF10C厢外读卡器参数说明82）RF-EF10C接线说明94、厢内读卡器91）厢内读卡器参数说明92）厢内读卡器接线说明105、调度控制器101）、RF-EX51调度控制器功能介绍102）、RF-EX51 调度控制器接线说明103）、RF-EX51 调度控制硬件技术参数114）、具有联动控制的电梯控制系统示意图116、RF-RC10发卡器121）RF-RC10硬件参数说明12四、OCS 7.0软件的运行环境要求及安装介绍131、运行软件的基本配置132、各终端及数据库的安装介绍131）软件狗驱动的安装132）P终端的安装、M终端的安装、Q终端的安装133

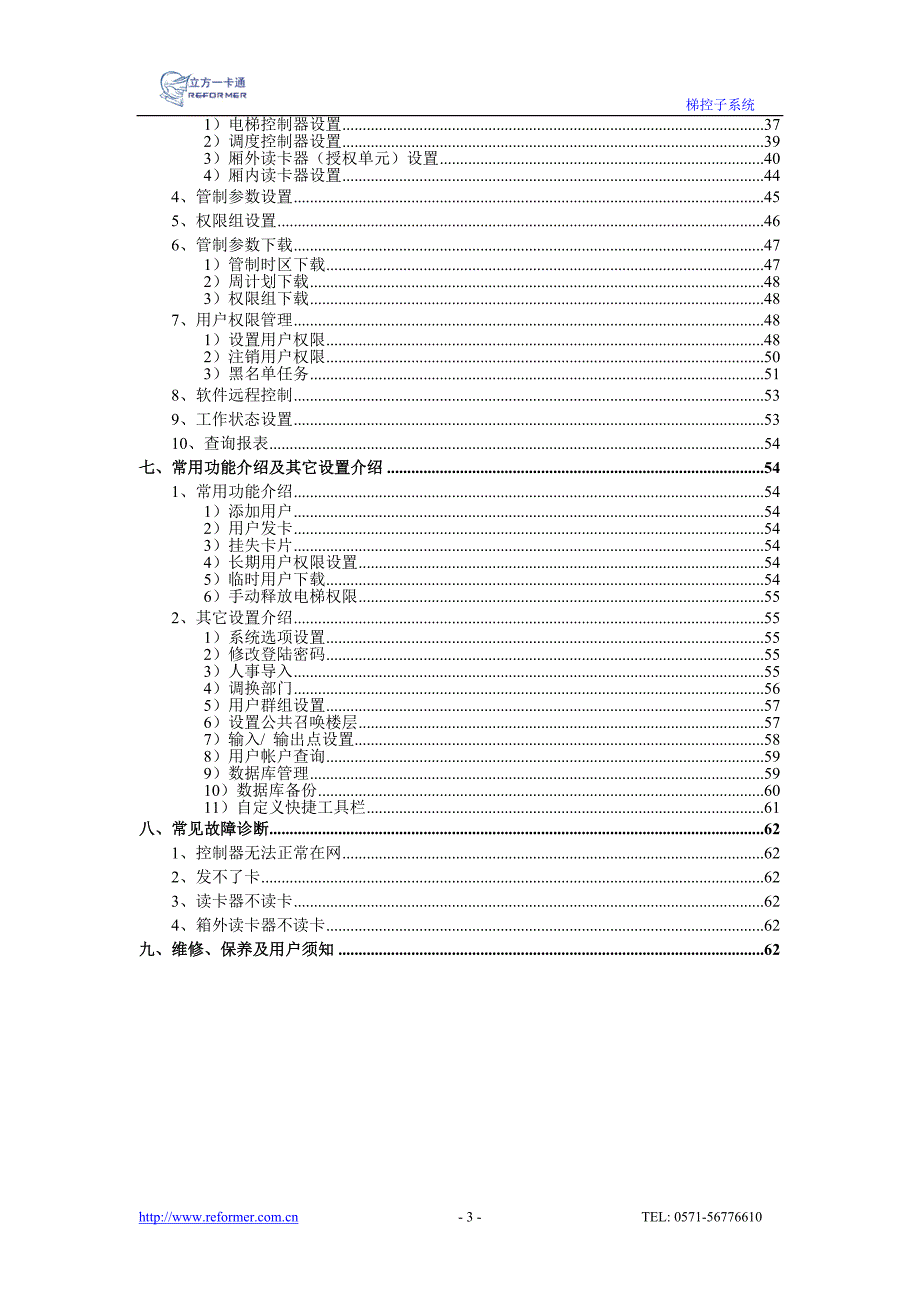

3、数据库的安装及配置14五、各终端的基本设置161、P终端、M终端的、Q终端数据库连接配置162、P终端、M终端、Q终端及设备终端的基本设置161）P终端的设置162）M终端的设置203）Q终端的设置211 登录212 系统设置223 添加子系统234 IC梯控子系统设置235 终端管理286 系统调度28六、基本功能设置(M终端)301、操作员管理设置、权限域管理设置302、人事卡片管理311）人事管理312）卡片管理333、IC梯控设备终端的添加设置371）电梯控制器设置372）调度控制器设置393）厢外读卡器（授权单元）设置404）厢内读卡器设置444、管制参数设置455、权限组设置46

4、6、管制参数下载471）管制时区下载472）周计划下载483）权限组下载487、用户权限管理481）设置用户权限482）注销用户权限503）黑名单任务518、软件远程控制539、工作状态设置5310、查询报表54七、常用功能介绍及其它设置介绍541、常用功能介绍541）添加用户542）用户发卡543）挂失卡片544）长期用户权限设置545）临时用户下载546）手动释放电梯权限552、其它设置介绍551）系统选项设置552）修改登陆密码553）人事导入554）调换部门565）用户群组设置576）设置公共召唤楼层577）输入/ 输出点设置588）用户帐户查询599）数据库管理5910）数据库备份6

5、011）自定义快捷工具栏61八、常见故障诊断621、控制器无法正常在网622、发不了卡623、读卡器不读卡624、箱外读卡器不读卡62九、维修、保养及用户须知62一、概述随着高科技的蓬勃发展，智能化管理已经走进了人们的社会生活，一座座智能化大厦拔地而起，为了适应信息时代的需要，必须在功能上满足当前和未来发展的需求,才能成为文化和经济发展的基地。信息化从概念提升到了普遍应用，信息化中不可缺少的一部分，就是国家的“金卡工程”，“金卡工程”的主要组成部分就是智能卡的应用。“金卡工程” 即所谓的“一卡通”，综合了智能卡、自动控制、计算机通讯及网络技术，使得生活在特定区域的人们及访客，只需随身一张智能卡

6、就可以享受诸如出入口、消费、用餐及其它日常生活和社会活动中各种便捷、安全、舒适的服务，同时也可提高了社区内部管理及工作效率。立方公司根据电梯智能控制管理的一般需求，以使用方便、功能全面、安全可靠和管理严格为原则，设计一套适用于高档公寓的计算机智能管理系统。用户每人将持有如信用卡大小的感应卡，根据所获得的授权操纵电梯。中央管理电脑记录所有系统事件，包括刷卡记录和警报信息等，配置相关的管理软件按管理要求进行记录查询并自动生成报表。持卡人在电梯内读卡后，系统即根据事先的设置允许持卡人到达授权楼层。持卡人如操作未授权的楼层按钮，电梯将不作任何反应。非持卡者则无法操作电梯。对电梯的控制，可设置根据不同

7、的时段实现不同的管理。例如：在某一时段，某个楼层电梯的运作可不作控制，或授权一般持卡人进入更多的楼层；在一定的时段，则只允许持卡人按授权进入指定的楼层。 若有客人来访时，我们可设计为以下两种： A.在保安处设好出入各层的临时卡片，客人来访，通过可视对讲，经住户确认来访客人身份，由保安发放临时卡片，出入电梯。B.将可视对讲系统与电梯主控制系统联结，在住户处安装按钮，客人来访，通过可视对讲，住户确认来访客人身份，按按钮进入住户楼层。杭州立方自动化工程有限公司是一家专业从事非接触式智能卡ID/IC终端设备开发制造商。产品应用领域覆盖储值消费、通道交通管制、身份辩识系统等等，适合小区一卡通、企业一卡通

8、校园一卡通等广阔的应用范围。Reformer公司凭借在智能卡领域的先进技术和强大的销售网络，使其在同类产品制造商中处于领先地位，在专业市场的经营者中赢得了较高的声誉。二、OCS 7.0系统介绍、系统图及专业术语介绍1、系统介绍立方OCS 7.0一卡通系统是杭州立方自动化工程有限公司在拥有多年的基于RS485总线结构的OCS一卡通系统的开发和使用经验的基础上全新开发的一套一卡通系统解决方案，在集OCS一卡通的所有优点于一身的同时，采用更先进、更灵活、功能更强的internet/intranet网络架构，为用户提供了一个更完善的选择。总体而言，相对于采用485总线结构的一卡通解决方案，立方OCS

9、 7.0一卡通管理系统在以下几个主要方面有着比较大的优势。（1）数据传输速度更快，充分利用TCP/IP网络的带宽优势，与485总线的串口通信有本质上的不同。（2）TCP/IP协议内部保证数据通信的正确性，避免了数据在传输过程中可能产生的问题。（3）系统应用更灵活，可直接应用在局域网甚至广域网之上。（4）控制器可主动与管理系统或数据库（通过通信中心）通信，真正实现双向的实时交流。（5）用户操作管理界面更友好，安装及使用更简单、更方便。（6）OCS 7.0一卡通系统兼容485总线结构，可采用TCP/IP协议或485总线两种通信方式。2、系统图注：直接接在以太网上的控制器使用的接口是TCP/IP的，

10、通过Q终端连接以太网的控制器使用的接口是RS485的。3、专业术语介绍1）、M终端：即OCS 7.0管理系统，是一套软件系统，操作员用来进行系统的日常管理工作。终端编号范围021-899。2）、P终端：即通信中心，是一套软件系统，负责处理控制器与管理系统或数据库的通信，同时对控制器上传的数据执行入库, 终端编号范围001-019。3）、Q终端：控制系统，是一套软件系统，负责处理控制器与管理系统之间的通信，同时对控制器上的数据执行采集入库（控制器是RS485通讯的），终端编号范围900-920。4）、权限组：定义一个组可以管制哪些楼层权限，比如设置了一个组可以管理1到10楼，那么属于该权限组的用

11、户刷卡后就能到达1到10楼的任一楼。一个用户只能属于一个权限组。三、梯控系统各种硬件介绍1、RF-EC50电梯控制器1）RF-EC50 电梯控制器接线说明2）RF-EC50电梯控制器硬件技术参数输入电压：DC12V20%；输入额定电流：1A；黑名单数：3000条；信息记录数：20000条；管制时区：255种；周计划管制数：255种；权限组：255种；输入点：4个开关量输入；输出点：8个（4个继电器输出，4个OC输出）；兼容TCP/IP通讯、RS485模式；通讯端口：RS485接口 3个，TCP/IP接口1个；环境温度、湿度：045 10%90%；3）RF-EC50 控制器功能与特点 立方RF-

12、EC50 电梯管理系统是由分散的智能控制器组成的多层次模块化结构，采用现场控制器，当一台控制器发生故障时，不会殃及整个系统, 充分体现了集中管理、分布控制的设计思想, 减少了风险，增加了系统工作的可靠性。 支持新的立方OCS 7.0系统。控制器处理更多的数据，TCP/IP通讯模式,传输速度更快，记录实时上传，降低了服务器的负荷。 采用立方独特的通讯协议，大大提高通讯可靠性。 控制器自身可记录20000条记录信息，因此在通讯断网时，控制器仍可独立正常工作并保存记录。 每个控制器可管理72层楼，可挂4个Reformer格式读卡器。 本系统可连接255个电梯控制器，每个控制器最多可带6个按键控制器，

13、4个箱内读卡器，72个厢外读卡器（选配）。 数据同步及自检功能。所有在控制器上设置的参数均可与数据库实现同步，方便用户管理整个系统。 控制器内置4个开关量输入点，4个继电器输出点，4个OC输出点。 操作界面更加友好，方便使用、安装。 时段管理功能。系统可以设置255种管制时区，每个管制时区可以设置4个时段。 安全性。系统发生报警后，控制器自动释放对电梯的控制，不影响电梯的正常使用。2、RF-EI24按键控制器1）RF-EI24按键控制器参数额定输入电压：DC12V 额 定 电 流： 1A 输 出： 24路继电器输出(每2路继电器控制1层)通 讯 方 式： RS485(和电梯控制器通讯)功 能:

14、 可控制电梯内按键是否有效2）RF-EI24站点号拨码说明RF-EI24的站点号（ID）是通过线路板上的拨码盘来实现的，低位在数字开关4这一侧，ID号范围16，拨码与ID号的详细对应表如下：（拨码拨至ON一侧）ID号开 关1开 关2开 关3开 关41OFFOFFOFFON2OFFOFFONOFF3OFFOFFONON4OFFON OFFOFF5OFFONOFF ON6OFFONONOFF3）RF-EI24接线图3、RF-EF10C厢外读卡器1）RF-EF10C厢外读卡器参数说明输入额定电压：DC12V；输入额定电流：100mA；输 入 口： 2个开关量输入(1个为召唤输入,另1个警报输入)；输

15、 出 口： 1路继电器输出(可控制电梯门口召梯键是否有效)；通 讯 端 口： RS485通讯接口1个。功 能: 可实现召唤功能,户主在家中按召唤按钮后,访客可乘坐电梯到达户主所在楼层. 2）RF-EF10C接线说明接线说明功能接线说明功能红色线DC +12V粉红色线RS485+黑色线电源地黄色线RS485-白色线警报输入棕色线NO （断电状态）紫色线召唤信号输入绿色线COM蓝色线信号地天蓝色线NC （断电状态）4、厢内读卡器1）厢内读卡器参数说明输入额定电压：DC12V；输入额定电流：100mA；通 讯 端 口： RS485通讯接口1个。2）厢内读卡器接线说明接线说明功能接线说明功能红色线DC

16、 +12V粉红色线RS485+黑色线电源地黄色线RS485-5、调度控制器1）、RF-EX51调度控制器功能介绍调度控制器（RF-EX51）仅用于联动电梯区域，用于将联动区域内的厢外读卡器（或授权单元）提供的电梯释放信号下载到区域内各电梯的电梯控制器内，以减少联动区域所需厢外读卡器（或授权单元）的数量。同时可存储人事信息，负责厢外读卡器刷卡进行的呼梯权限认证。其采用TCP/IP通讯方式。可靠，灵活，速度快。同时控制多部电梯联动，实现集中化控制。注：在没有电梯联动需求时，不需要使用调度控制器2）、RF-EX51 调度控制器接线说明接线说明： 厢外读卡器接到调度控制器的厢外读卡器通讯端口（RS48

17、5通讯方式），一个调度控制器下可接72个厢外读卡器。 电梯控制器的上位机端口接到调度控制器的电梯控制器通讯端口（RS485通讯方式），一个调度控制器下可接8个电梯控制器。 注：厢内读卡器连接到电梯控制器，和调度控制器没有直接通讯3）、RF-EX51 调度控制硬件技术参数输入电压：DC12V20%；输入额定电流：500mA；通讯方式：TCP/IP通讯；通讯端口：RS485接口 2个，TCP/IP接口1个；最多可管理电梯控制器数：8个可接厢外读卡器（或授权单元）：72个注册临时卡用户：2000人注册长期卡用户：10000人环境温度、湿度：045 10%90%；4）、具有联动控制的电梯控制系统示意图

18、6、RF-RC10发卡器1）RF-RC10硬件参数说明工作电压范围：DC 5V；支持卡片类型：IC卡通 信 接 口： USB接口；外 型 尺 寸： 12.3cm*8cm*2.1cm；RF-RC10接线说明：一根USB发卡器专用通讯线，出厂时已经配置，只需接在电脑上，安装USB发卡器驱动即可使用。四、OCS 7.0软件的运行环境要求及安装介绍1、运行软件的基本配置 建议配置：CPU一般在Celeron 2.0以上，512M内存，40G以上硬盘； VGA显示器：32位支持分辨率1024768； 操作系统：Windows 2000或以上版本 数据库软件：MS SQL Server2000； 打印机：

19、标准并行口打印机2、各终端及数据库的安装介绍1）软件狗驱动的安装要打开OCS 7.0管理终端软件，必须配置加密狗，并且安装加密狗驱动，在OCS 7.0软件安装目录下，Dog文件夹中找到加密狗驱动安装程序Instdrv.exe，双击后直接点击安装即可，安装完成后，驱动状态会显示：已经安装。安装界面如下图：2）P终端的安装、M终端的安装、Q终端的安装在OCS 7.0软件安装光盘中找到OCS 7.0_setup .EXE文件，双击，弹出安装界面后点击 下一步 按钮弹出界面如下，点击 浏 览 按钮选择软件安装目录。软件安装路径选好后，点击 下一步 弹出窗口如下图。并选择在本计算机上需要安装的子系统。特

20、别是针对P终端、M终端、Q终端分开安装的情况。需要安装哪个终端，只须选中哪个来进行安装。选择好要安装的子系统后，点击 下一步 ，系统自动开始安装软件，点击 完 成 即可3）数据库的安装及配置 SQL Server 2000安装（以下以SQL Server2000四合一安装盘为例）光盘自启动后点安装SQL Server2000简体中文个人版安装SQL Server2000组件安装数据库服务器,点 下一步 ,选中本地计算机，点 下一步 选中创建新的SQL Server实例，或安装客户端工具，点 下一步 输入姓名公司，点 下一步 点是 选中选择服务器和客户端工具，点 下一步 点 下一步 选中典型安装

21、目的文件夹中，可以更改程序文件和数据文件的安装目录路径（要注意安装SQL时，安装目录的可用空间大小，是否为日后留有充足的空闲空间），点 下一步 选中对每个服务使用同一帐户。自动启动SQL Server服务，服务设置中选中使用本地系统帐户，点 下一步 选中混合模式：windows身份验证和SQL Server身份验证，选空密码（可以自行设置密码），点 下一步 ，开始安装,安装好后会提示完成，并重新启动计算机。 数据库配置：在OCS 7.0软件的安装目录下的DB文件夹下面有OCS 7.0一卡通的数据库文件（tcs_Data.MDF）和日志文件（tcs_Log.LDF），只需把数据库文件附加到新建

22、数据库就行，首先打开SQL Server企业管理器，在左边列表中选择“数据库”一项右击后打开菜单“所有任务附加数据库”，弹出界面如下图:在第一栏中输入数据库文件路径，也可以按右边按钮进行选择，选择好后数据库文件和日志文件会自动添加到中间列表中，然后给新数据库取名，在“附加为“一项中填写数据库名OCS，在“指定数据库所有者”一项选择Sa，点击 确 定 完成，至此名为OCS的数据库已经添加成功。可以在左边服务器列表中展开数据库，查看OCS数据库是否已经存在，如下图数据库新建好后，接着新建数据库登陆名：点击上图中安全性展开后，点中登录，点右键选择新建登录弹出的窗口即为添加新登录名的窗口，在窗口常规标

23、签中的名称中输入你所要创建的登录名（例如:OCS）注意不要用中文，选中SQL Server身份验证，密码输入LF0507，默认设置中数据库选择OCS,语言选择English选择服务器角色标签，勾上第一、二项选择数据库访问标签，勾上上面列表中的OCS和master两项，并在下面框中分别勾上它们对应的publicdb_owner两项，点 确 定 确认新密码输入LF0507，点 确 定 新增登录用户完成。五、各终端的基本设置1、P终端、M终端的、Q终端数据库连接配置各终端的数据库连接设置是一样的，以P终端为例：在桌面上找到P终端软件图标，双击图标后，会跳出P终端配置界面，如下图：服务器名：数据库所在

24、计算机的IP或计算机名数据库名：OCS 7.0一卡通软件所使用的数据库名称用 户 名：数据库登陆名一般第一次运行各终端时会弹出该界面，配置正确后，下次再打开软件就不需要配置，直接会跳至软件登陆界面。2、P终端、M终端、Q终端及设备终端的基本设置1）P终端的设置OCS 7.0通信中心主要功能：OCS 7.0通信中心（简称：P终端）负责处理控制器与管理系统或数据库的通信，同时对控制器上传的数据执行入库，只有当P终端启动通信服务时，控制器上的记录才会实时上传。 运行P终端在桌面上，双击软件“OCS 7.0通信中心”图标后，OCS 7.0通信中心（简称：P终端）会以最小化的形式运行并显示在Window

25、s桌面右下角区域中，图标为，表示P终端已经打开，图标上绿色箭头表示通信服务已经开启。P终端图标显示时表示通信服务关闭，此时控制器将会处于脱网状态。 登陆P终端要登陆P终端软件，首先在windows窗口右下角的任务栏右击P终端图标，弹出菜单后选择登陆菜单，会弹出如下登陆窗口，输入正确的账号和口令后点击 确 定 按钮，就可以进入P终端系统进行操作（默认账号admin，密码为空,账号密码可在M终端修改）。注：P终端的所有菜单都在右键菜单中，操作时需要右击任务栏上的P终端图标，弹出菜单后选择相应的菜单进行操作。 设置P终端如果是第一次登陆P终端，系统会弹出P终端系统设置窗口，如下图：终端编号：范围（0

26、01019）终端名称：自定义通信IP或域名：直接点击获取，也可输入本机IP地址系统验证密钥：由用户自行设置，密钥长度12位，取值范围：09及大写AF字母，验证密钥确认：这里所设置的密码必须与设备的密钥设置一致，这样才能保证两者正常的数据通讯。当启动操作系统时自动启动：表示计算机启动时，P终端也会自动启动。连接过程产生日志，清除超过3天的日志：表示会清除设置天数以外的日志，日志产生在软件安装目录下的rfp文件夹下面，主要是用于查看造成各终端如：控制器连接断线的情况等。设置好点击 确 定 进行保存。相关设置在进入系统后也可在“系统设置”菜单下修改。 在软件上登记电梯控制器，执行菜单“终端检测与安装

27、弹出界面如下图，点击左下方，列表中就会显示出网络中所有立方公司提供的TCP/IP设备清单。编 号： 控制器站点号（可更改） 注: 编号范围不能大于255当前IP：控制器IP（可更改）MAC地址：每个控制器对应着一个MAC地址，具有唯一性，不可更改。假如列表中有控制器的编号和IP都相同时，可以根据MAC地址来区分。MAC地址在控制器上可直接查询。所属终端： 控制器所属P终端编号，表示控制器由该P终端管理。版 本： 控制器硬件程序的版本，由版本可知道硬件所包含的功能。要设置控制器时，在列表中选中其中一个控制器，点击右下方按钮，也可双击控制器进入控制器配置界面，如下图：选择上面所属通信中心，所指三

28、项自动显示与本地计算机设置保持一致用户可以根据需要，逐一对列表中的各项进行配置：终端编号（取值范围021899，要求系统中所有控制器终端编号不能重复）、IP地址（每个控制器分配一个固定IP地址，要求不能相互重复。在与计算机构成的局域网段内要求不能和计算机的IP冲突）、系统密钥（这个密钥可以由客户自行定义，但是与第2步介绍的系统密钥必须保持一致，否则将造成数据无法正常通讯）、控制器类型（根据控制器具体型号选择）、所属通信中心（选择该控制器属于哪个P终端管理）。其中的序列号、MAC地址是只读的，不能更改。序列号在系统采用485通讯时才能用到。一般我们配置控制器时只需配置终端编号、IP地址、系统密钥

29、控制器名称、控制器类型、和所属通信中心。全部设置好后点 保 存 按钮，点 保 存 按钮后控制器会自动重启一次，至此一个控制器在软件上已登记成功，保存好后执行菜单“终端管理”，弹出界面如下图，查看刚才登记的控制器是否都正常运行。图中：编号为233的控制器已正常连接，021为M终端，打开M终端软件时就会自动显示。 注：配置控制器时，点保存按钮后，控制器信息会添加到数据库，相应的信息在M终端（“梯控系统设备管理电梯控制器”菜单下显示），如果点击 配 置 按钮，只是对控制器进行相应的设置，而这些设置并不保存到数据库。 系统辅助设置“系统辅助”菜单下有两个子菜单，关于菜单，可查软件的版本。任务调度，可

30、以设定系统自动定期执行的任务。执行菜单“系统辅助任务调度”，界面如下：用户可以自定义5个任务调度。实时下载任务：梯控中没有该功能，不用设置。刷新设备时钟：系统会在指定的时间，对所有在网的控制器进行时间刷新一次。下载用户资格：梯控中没有该功能，不用设置。汇 总 数 据： 梯控中没有该功能，不用设置。控制系统采集：梯控中没有该功能，不用设置。调度日志： 在该日志中可查看任务执行情况。需要生成日志时，前面的复选框必须打勾，选择日志文件存放目录时，可以点击 浏 览 按钮，在弹出菜单下选择存放目录，输入文件名，一般以 .txt为后缀名。点 保 存 按钮即可。 以设置刷新设备时间任务为例：双击第二项刷新时

31、钟设备，会弹出设置界面，如下图：窗口右边有4个选项可以选择任务自动执行的时间： 不自动运行：表示定时刷新时钟任务不执行。每隔N小时：从设定好的时间开始每隔N小时刷新时钟一次，N的范围：123。 每天12：00：在每天的指定时间刷新时钟一次。每周星期一：以周为单位，在指定每周中的某一天第一次打开P终端时开始执行任务。 设置好后点 确 定 按钮保存。注：在上述指定时间，P终端软件未打开时，不执行相应的任务。2）M终端的设置 运行M终端在桌面上双击OCS 7.0管理终端软件的图标，弹出登陆框如下图， 输入正确的账号和口令（默认账号：admin 密码为空），点 确 定 按钮进入系统，进入系统后首先要修

32、改密码（请参考操作员设置介绍）。 设置M终端如果是第一次登陆M终端，系统会弹出M终端设置窗口，如下图：分别输入如下信息：M终端编号：编号的范围为021889，M终端编号和设备终端编号共享，不能有重复。M终端名称：点击 注 册 按钮即可，相关的设置在进入系统后也可在“系统通信设置”菜单下修改。注册成功后，软件会自动进入M终端操作主界面。点 删 除 按钮时，只能删除本地的M终端。 注：OCS 7.0系统存在多个M客户端时，在已注册M终端列表中会列出系统中所有的M终端信息，其中的终端IP地址表示该M终端所安装的计算机的IP。3）Q终端的设置立方公司所提供的OCS 7.0系统，为了兼容以往所采用RS4

33、85总线结构的一卡通系统，特增加了Q终端这个管理软件，来处理以RS485方式进行通讯的设备。1 登录 在桌面上找到Q终端软件图标，双击Q终端图标，软件启动后在屏幕右下角的任务栏里会出现图标，右击该图标，弹出登陆界面如下点击“登录”菜单，输入正确的账号、密码进入系统(默认账号：admin ，密码为空)，点 确定 按钮进入系统。2 系统设置如果是第一次登陆Q终端，系统会弹出Q终端设置窗口，界面如下图，分别设置：终端编号（900920）、终端名称、通信IP或域名（直接点击获取，也可输入本机IP地址）、系统验证密钥不需要填写，设置完成，点击确定 进行保存。以上相关设置在进入Q终端软件后也可在“系统设置

34、菜单下修改。选中第一个复选框（当启动操作系统时自动启动），表示计算机启动时，P终端也会自动启动，选中第二个复选框，表示会清除设置天数以外的日志，此日志产生在软件安装目录下的rfp文件夹下面，主要是用于查看造成控制器不在网的原因。3 添加子系统在任务栏右击图标，然后打开菜单“系统设置”，界面如上图，然后点击“子系统维护”按钮，弹出界面如下图，在左边的列表框中选择需要添加的子系统，这里选择“水控系统”，点击中间箭头添加至右边列表中，也可直接双击“水控系统”进行添加，添加完成后点击 保存 按钮进行保存。4 IC梯控子系统设置（1）添加电梯控制器打开“终端检测与安装”菜单，界面如下图：在图中，设备维

35、护页显示的是系统中已经添加了的设备，如果知道新添加设备的应用类型和站点号，那么就可以直接点 新增 按钮进行添加设备，配置设备界面如下图应用类型：选择正确类型，类型有：门禁、ID/IC消费、考勤、停车场、ID/IC梯控等；所用串口：控制器和主机通讯时所用的串口，Q终端软件支持多串口；站点号： 输入正确的控制器站点号。可根据下面3个按钮：查询序列号、设置站点号、查询站点号进行站点号更改，更改时先查询序列号，然后设置新的站点号；设备名称：自定义；设备类型：无；所属工作组：选择设备属于哪个工作组，方便软件管理；本设备需要实时监控：梯控系统不需要设置注: 站点号：ID号范围（1255），系统中所有电梯控

36、制器ID号不能重复。设置完以上信息后，点 保存 按钮即可。如果不清楚电梯控制器的站点号，也可以在“查询设备”页进行查询，界面如下图：串口：选择控制器所通讯的串口类型：选择正确的设备类型站点号：可选择查询范围选择好以上条件后点 查找 按钮，查询到的设备会显示在左边列表中，可选择一条控制器记录，然后点 修改 按钮，界面和配置设备界面一样。（2）添加工作组在配置设备界面，点 维护 按钮，弹出界面如下：图中显示的是已经添加的工作组，添加时点 新增 按钮，弹出界面如下：在分组名称中输入名称，选择应用类型后点 确定 按钮即可。需要修改时，在列表中选中需要修改的项，点击下面 修改 按钮后修改即可。需要删除时

37、在列表中选中要删除的组，点击下面 删除 按钮。（3）厢外读卡器设置打开菜单“子系统管理梯控子系统厢外读卡器管理”，界面如下图：厢外读卡器主要功能：控制电梯上下键，以及释放楼层权限。只能释放单层楼的权限，比如某厢外读卡器的ID为10，那么该厢外读卡器就只有释放10楼的权限，当该厢外读卡器有召唤信号输入时，用户就可以按10楼的电梯按钮到达10楼。要使用该功能需要在软件上进行登记，登记好后需要按“注册读卡器”按钮进行注册，注册完成后需要对电梯控制器重启。添加时，点击新增按钮，弹出界面如下：厢外读卡器ID号：ID号最大72，根据具体读卡器ID号填写厢外读卡器名称：用户自定义厢外读卡器序列号：电梯控制

38、器检测厢外读卡器正常时，可点查询序列号设置ID号：输入正确的序列号，选择需要更改后的ID号，按设置ID号按钮（厢外读卡器必须在网）注：添加操作也可在管理系统（M终端）软件上操作。（4）厢内读卡器设置打开菜单“子系统管理梯控子系统厢内读卡器管理”，界面如下图：添加时，点击新增按钮，弹出界面如下：读卡器名称：用户自定义读卡器类型：选择正确的读卡器类型读卡器ID号：ID号最大4序列号：根据实际读卡器填写，也可直接读取设置ID号：如果读卡器有拨码，那么必须在读卡器上拨码，如果没有拨码，可通过该按钮设置ID号，设置时输入正确的序列号后，按设置ID号按钮（读卡器必须在网）。注：添加操作也可在管理系统（M终

39、端）软件上操作。（5）记录采集电梯控制器上的脱网记录需要手工进行采集，采集时打开菜单“子系统管理梯控子系统记录采集”，选择需要采集的控制器，点“开始采集”按钮即可，界面如下图：5 终端管理终端管理菜单，可以查询Q终端和控制器以及管理系统（M终端）是否通讯正常，可直接查询控制器是否在网，如果在M终端需要查询控制器是否在网或执行其它下载操作，那么M终端与Q终端的通讯必须正常，M终端执行的查询或下载操作是通过Q终端发送给控制器的。打开菜单“终端管理”，界面如下图：在“设备列表”页，可查询电梯控制器在网情况及查询/刷新控制器时间。在“管理系统”页，可查看M终端是否已经连接上该Q终端，界面如下图，在该列

40、表中显示的M终端，说明已经连接上Q终端。6 系统调度系统调度，在这里可以设定系统自动定期执行的任务。执行菜单“系统调度”，界面如下：用户可以自定义5个任务调度。实时下载任务：梯控中没有该功能，不用设置。刷新设备时钟：系统会在指定的时间，对所有在网的控制器进行时间刷新一次。下载用户资格：梯控中没有该功能，不用设置。汇 总 数 据： 梯控中没有该功能，不用设置。控制系统采集：梯控中没有该功能，不用设置。调度日志： 在该日志中可查看任务执行情况。需要生成日志时，前面的复选框必须打勾，选择日志文件存放目录时，可以点击 浏览 按钮，在弹出菜单下选择存放目录，输入文件名，一般以 .txt为后缀名。点 保存

41、 按钮即可。 以设置刷新设备时间任务为例：双击第二项刷新时钟设备，弹出设置界面，如下图：窗口右边有4个选项可以选择任务自动执行的时间 选择第一个：不自动运行，表示定时刷新时钟任务不执行。选第二个，从设定好的时间开始每隔N小时刷新时钟一次，N的范围：123。选择第三个，在每天的指定时间刷新时钟一次。选择第四个，以周为单位，在指定一天的当天第一次打开P终端时开始执行任务。 设置好后点 确定 按钮保存。注：在上述指定时间，如果Q终端软件未打开，则不执行相应的任务。以上是Q终端软件的相关设置，Q终端主要负责控制器与管理系统通信，同时对控制器上的数据执行入库（控制器是RS485通讯的），逻辑上位于M终端

42、与采用485接口的控制器之间，使两者能正常通信。六、基本功能设置(M终端)1、操作员管理设置、权限域管理设置（1）操作员设置操作员设置是对系统的操作员进行管理。操作员所对应的权限由它的所属域来决定，一个操作员或管理员的信息包括：用户名、姓名、类型、所属域和口令。打开M终端软件，执行菜单“系统操作员设置”，弹出设置界面如下图：用户名：操作员登录系统时所用的用户名。可以由汉字、英文字母或者数字元0-9组成，长度不能超过5个汉字或者10个字符（包括数字元、字母和空格）。姓 名：操作员的真实姓名，最大长度为10个汉字，或者20个字符。类 型：操作员的类型，分为系统操作员和系统管理员。只是一种身份的表明

43、所属域：确定操作员的具体权限。口 令： 用于登录系统的的密码。长度不能超过10个字符，需要输入两次，防止输入失误。新增操作员： 点击 新 增 ，输入用户号、姓名、口令，选择类型和所属域后，点击 保 存 即可。点击“取消”将取消所进行的新增操作。修改操作员： 点击 修 改 按钮，修改账号、姓名或口令，选择类型和所属域后，点击 保 存 即可。点击“取消”将取消所进行的修改操作。修改操作员信息后，需要重新登录，所做的修改才会生效。删除操作员：在操作员一览中选中要删除的操作员，点击 删 除 即进行删除操作。注：系统默认Admin帐号不能被删除。（2）权限域设置操作员权限域设置，主要是对操作员所属域的
