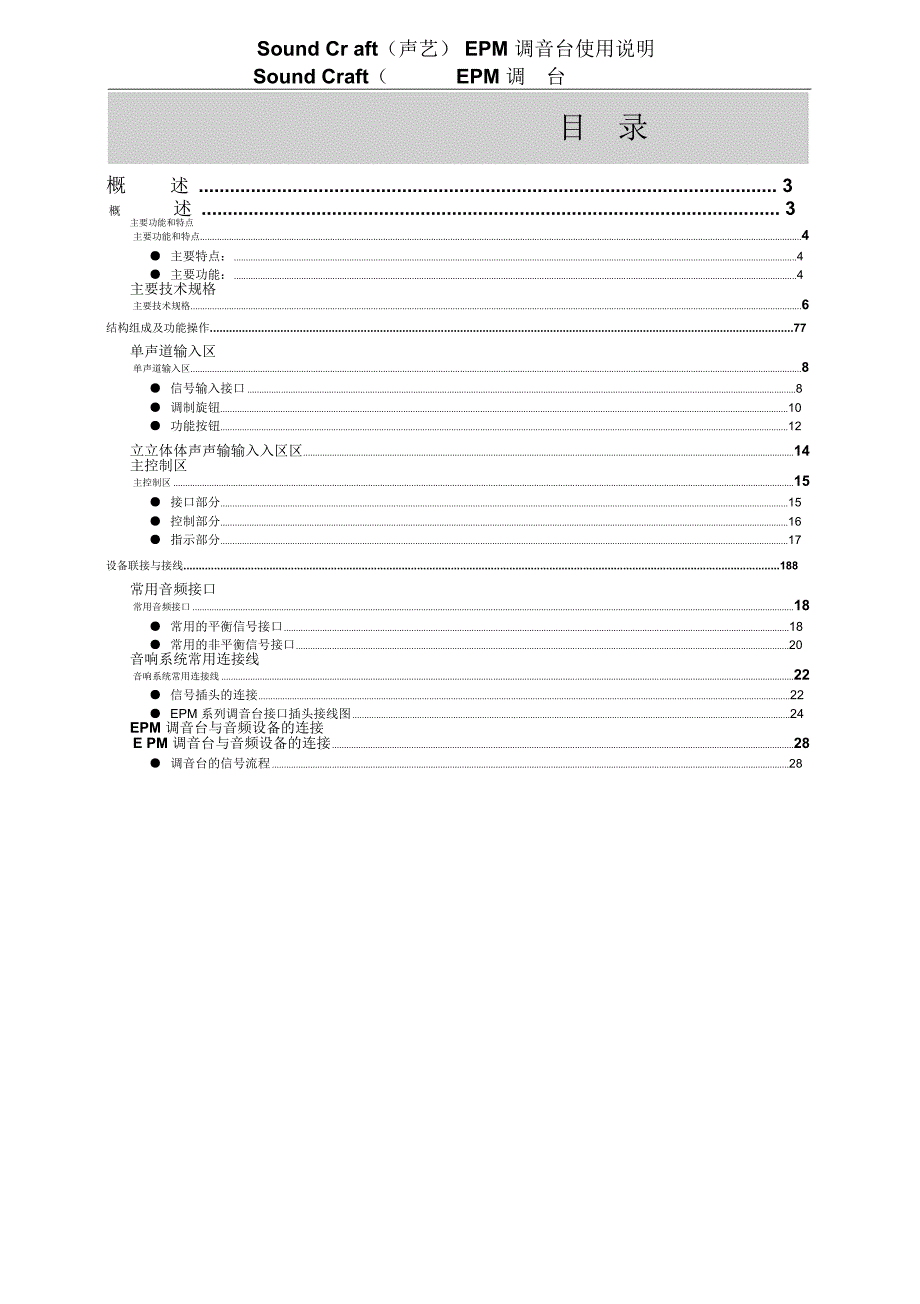

1、Sound Craft(声艺)EPM调音台使用说明Sound Cr aft（声艺） EPM 调音台使用说明Sound Craft（EPM 调 台目录概述 . 3概述 . 3主要功能和特点主要功能和特点4主要特点：4主要功能：4主要技术规格主要技术规格6结构组成及功能操作.77单声道输入区单声道输入区8信号输入接口8调制旋钮10功能按钮12立立体体声声输输入入区区14主控制区主控制区15接口部分15控制部分16指示部分17设备联接与接线.188常用音频接口常用音频接口18常用的平衡信号接口18常用的非平衡信号接口20音响系统常用连接线音响系统常用连接线22信号插头的连接22EPM 系列调音台接口

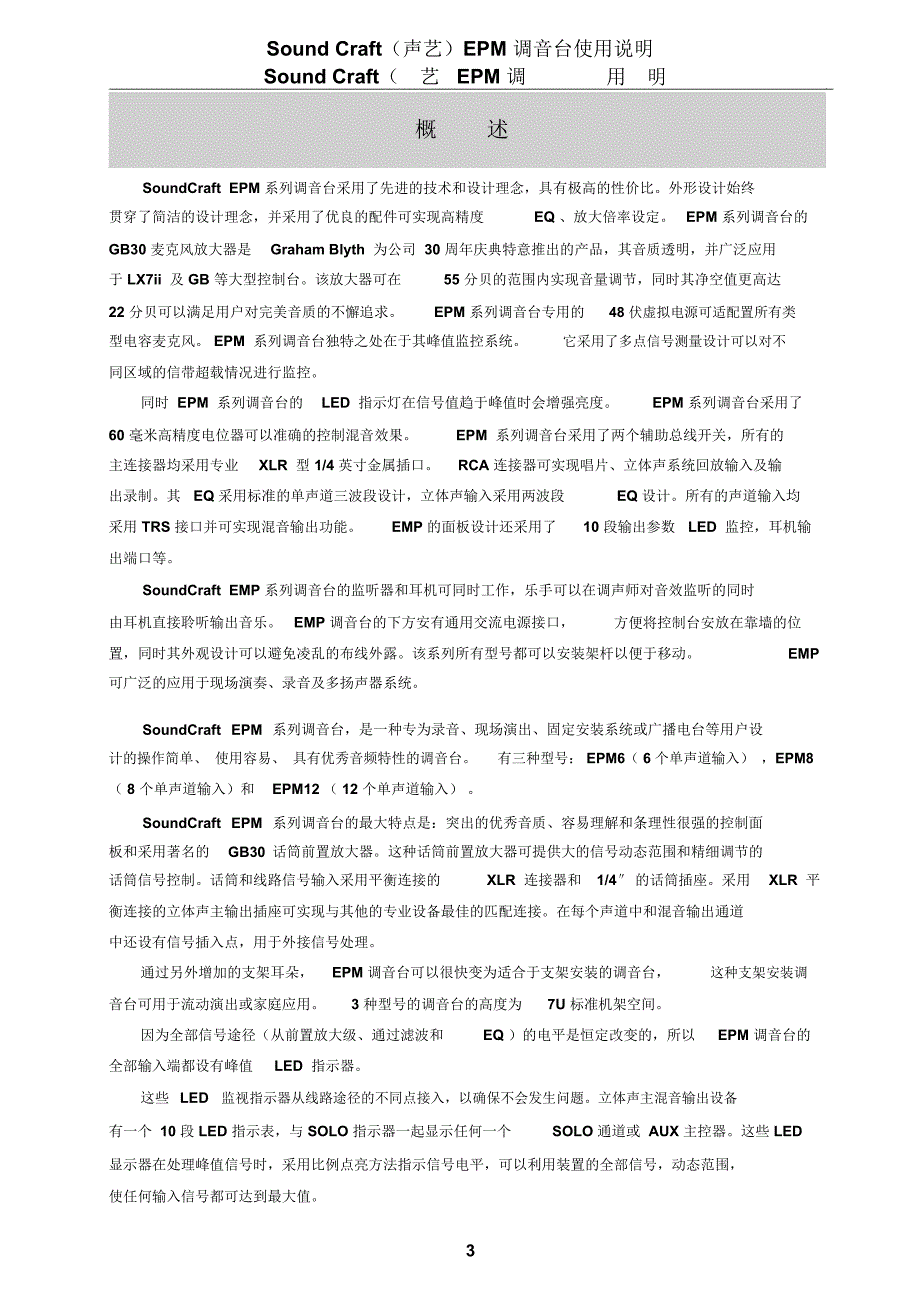

2、插头接线图24EPM 调音台与音频设备的连接E PM 调音台与音频设备的连接28调音台的信号流程28Sound Craft（声艺）EPM 调音台使用说明Sound Craft（ 艺 EPM 调用 明概述SoundCraft EPM 系列调音台采用了先进的技术和设计理念，具有极高的性价比。外形设计始终贯穿了简洁的设计理念，并采用了优良的配件可实现高精度EQ 、放大倍率设定。EPM 系列调音台的GB30 麦克风放大器是Graham Blyth 为公司 30 周年庆典特意推出的产品，其音质透明，并广泛应用于 LX7ii 及 GB 等大型控制台。该放大器可在55 分贝的范围内实现音量调节，同时其净空值

3、更高达22 分贝可以满足用户对完美音质的不懈追求。EPM 系列调音台专用的48 伏虚拟电源可适配置所有类型电容麦克风。 EPM 系列调音台独特之处在于其峰值监控系统。它采用了多点信号测量设计可以对不同区域的信带超载情况进行监控。同时 EPM 系列调音台的LED 指示灯在信号值趋于峰值时会增强亮度。EPM 系列调音台采用了60 毫米高精度电位器可以准确的控制混音效果。EPM 系列调音台采用了两个辅助总线开关，所有的主连接器均采用专业XLR 型 1/4 英寸金属插口。RCA 连接器可实现唱片、立体声系统回放输入及输出录制。其EQ 采用标准的单声道三波段设计，立体声输入采用两波段EQ 设计。所有的声

4、道输入均采用 TRS 接口并可实现混音输出功能。EMP 的面板设计还采用了10 段输出参数LED 监控，耳机输出端口等。SoundCraft EMP 系列调音台的监听器和耳机可同时工作，乐手可以在调声师对音效监听的同时由耳机直接聆听输出音乐。 EMP 调音台的下方安有通用交流电源接口，方便将控制台安放在靠墙的位置，同时其外观设计可以避免凌乱的布线外露。该系列所有型号都可以安装架杆以便于移动。EMP可广泛的应用于现场演奏、录音及多扬声器系统。SoundCraftEPM系列调音台，是一种专为录音、现场演出、固定安装系统或广播电台等用户设计的操作简单、 使用容易、 具有优秀音频特性的调音台。 有三种

5、型号： EPM6（ 6 个单声道输入） ，EPM8（ 8 个单声道输入）和EPM12 （ 12 个单声道输入） 。SoundCraftEPM系列调音台的最大特点是：突出的优秀音质、容易理解和条理性很强的控制面板和采用著名的GB30话筒前置放大器。这种话筒前置放大器可提供大的信号动态范围和精细调节的话筒信号控制。话筒和线路信号输入采用平衡连接的XLR 连接器和1/4 的话筒插座。采用XLR 平衡连接的立体声主输出插座可实现与其他的专业设备最佳的匹配连接。在每个声道中和混音输出通道中还设有信号插入点，用于外接信号处理。通过另外增加的支架耳朵，EPM 调音台可以很快变为适合于支架安装的调音台，这种支

6、架安装调音台可用于流动演出或家庭应用。3 种型号的调音台的高度为7U 标准机架空间。因为全部信号途径（从前置放大级、通过滤波和EQ ）的电平是恒定改变的，所以EPM 调音台的全部输入端都设有峰值LED 指示器。这些LED监视指示器从线路途径的不同点接入，以确保不会发生问题。立体声主混音输出设备有一个 10 段 LED 指示表，与 SOLO 指示器一起显示任何一个SOLO 通道或 AUX 主控器。这些 LED显示器在处理峰值信号时，采用比例点亮方法指示信号电平，可以利用装置的全部信号，动态范围，使任何输入信号都可达到最大值。3Sound Craft（声艺）EPM 调音台使用说明Sound Cra

7、ft（ 艺 EPM 调用 明主要功能和特点 主要特点：? 6/8/12 路单声道与 2 组立体声输入；? 精细、超线性的 GB30 话筒前置放大品提供高品质、低噪音的平衡式话筒输入；? 单声道及主输出配有的信号插入点，方便外接信号处理器；? 每路麦克风输入都配备优质 +48V 幻像电源；? 中频扫频的三段均衡，英国风格；? 两组 AUX 辅助输出，可以外接处理器；? 高精度三色精确电平柱，准确显示输出电平；? 60mm 行程高分析度推子；? 内置式静噪电源器，使用方便灵活；? 简单的可选项架子安装（选配件） 。 主要功能：? 单声道输入? 话筒输入 (Mic Input) ： 一个平衡连接的

8、XLR 连接器，接受平衡或不平衡的话筒信号输入。-128dBu 等效输入噪声的低噪声话筒前置放大器，透亮、安静的音质。? 线路输入 (Line Input) ：一个平衡连接的 1/4 话筒插座，连接平衡或不平衡的电子乐器信号，如键盘乐器。?音频插入用作压缩器中音色调整或增加的EQ 及其他信号处理器。(Audio Frequency Input)：如果需要，还可用于多声轨录音。? 信号增益 (Signal Gain)：每个输入端，有一个旋转增益控制器，调节输入信号增益，增益调节范围为 +5+60dB 。前置放大器中的线性电路传送平滑的增益控制。? EQ 部分： 分成 3 段均衡。 HF 高频段为

9、 12KHz 以上的频率提供15dB 的提升或衰减。两个MF 中频扫频控制器，为 140Hz3KHz的中频频率范围提供15dB 的提升或衰减。 LF 低频控制为低于80Hz 的频率提供 15dB 的提升或衰减。? AUX 辅助部分： 为分离发送的音频信号混音，或用每个输入通道上的2 个 AUX 发送全部需要的娱乐信号。每个AUX 母线可切换到主控推子的前面或后面。? 声像控制 (PAN) ：每个通道上的 PAN 声像调节范围，包含左、中、右立体声的全部声像位置控制。通过 PAN 旋钮，可以调节该通道的音频声像。? 哑音 (MUTE) ：MUTE 哑音按键衰减全部信号。当此按钮按下时，则此通道将

10、不输出音频。? 独奏 (PFL 或 SOLO) ：PFL (或 SOLO ) 按键给音频传送独凑信号。? 推子 (Faders)和信号指示表： 每个单声道有一个 60mm 行程的平滑的推子（衰减器）和指示超过 +17dBu 的峰值 LED 指示器。4Sound Craft（声艺）EPM 调音台使用说明Sound Craft（ 艺 EPM 调用 明? 立体声输入? 输入连接器 :每个立体声输入通道的立体声信号的输入，由2 个的 1/4（ TRS ）平衡连接插口与音频设备连接，输入其他专业音频设备送来的信号。? 均衡 (EQ) 控制部分：每个立体声输入通道有2 个固定频率的调节衰减提升控制器旋钮，

11、调节范围为 15dB。 HF 高频信号的控制频率点为12KHz ， LF 低频信号的控制频率点为80Hz 。? AUX 辅助发送部分：每个立体声输入通道有2 个 AUX 辅助发送电平调节旋钮。根据主控制部分的选择，信号可以发送到推子前或推子后，作为监听混音使用或用作效果处理。? 声像平衡（ BAL ）、哑音（ MUTE ）和前置监听（ PFL/ SOLO 独凑）：每个立体声输入通道有1 个声像平衡（ BAL ）声像平衡控制旋钮，用以调整发送到左声道和右声道的各种信号。1 个哑音 （ MUTE ）按键和 1 个前置监听（ PFL/SOLO独凑）按键，操作同单声道输入。按下PFL (或 SOLO

12、)按键，推子前的信号送到监听耳机、控制房间输出和指示表。? 音量推子（ FADER ）和指示灯：每个立体声输入通道有一个60mm 长行程的音量推子 （FADER ）和一个信号峰值电平超过+17dBu的 LED 指示器。?主控制部分? 幻象电源： 48V 幻象电源经由一个按键提供，激活时LED 点亮；? 2 轨迹录放机输入和输出： 2 轨迹录放机的输入和输出是用不平衡的RCA 连接器。 可控制放音监听的路径为输入到监听系统或监听耳机、放音的混音路径为放音信号直接混音。? 监听输出和混音插入： 平衡连接的 1/4 话筒插座连接器；? 混音输出和单声道相加：左声道和右声道混音主输出采用平衡连接的XL

13、R 连接器；? 回放电平： 2 声道回放输入提供回放增益电平控制；? 监听和耳机输出电平： 发送到监听输出和耳机的输出电平可以用这两个旋转电位器调节。当一付耳机插入调音台的耳机插孔时，监听输出仍由调音师同时收听操作；? 推子和指示灯： 用 2 个 60mm 行程的音频信号输出推子（FADER ）控制立体声混音的总输出电平。两排3 种颜色的10 段峰值 LED 电平表监视左、右声道输出电平。电平表通常用于跟随选择监听的电平指示。因此按下PFL （推子前监听）或AFL （推子后监听）时，LED 电平表也同时切换到监听选择的位置，并且SOLO AFL/PFL的 LED 将点亮。5Sound Craf

14、t（声艺）EPM 调音台使用说明Sound Craft（ 艺 EPM 调用 明主要技术规格? 频率响应：? 总谐波失真和噪声：? 话筒输入的等效输入噪声：? 母线噪声 :? 混音：? 通道之间串音：? 输入和输出阻抗：? 输入和输出电平：? EQ( 单声道输入 )：? 输出电平表：? 工作条件：? 电源消耗：话筒 /线路输入到任何输出端，(20Hz-20KHz)+1dB /-3dB。-30dB 输入到混音，话筒增益30dB， 0.007% 。22Hz22KHz不加权 -128dB (信源内阻150 )。20Hz20KHz 宽带线路输入，终端负载为150 ，RMS (有效值 )测量。推子在下面，

15、最大混音电平，96dB ；推子位置 (标记 +0) 96dB；辅助发送端口86dB 。话筒输入 2.4K ，单声输入 11K，立体声输入 100K，输出 75。话筒 /线路的最大输入电平+17dBu ；线路的最大输入电平+30dBu ；立体声输入最大电平+30dBu ；最大混音输出电平+20dBu；耳机最大输出电平300mw/200 。HF ( 高频 )： 12KHz ， 15dB；MF (中频 )： 140Hz3KHz ， 15dB， Q=15；LF (低频 )： 80Hz ， 15dB。L 和 R 混音输出电平表为12 段 LED 指示表。温度范围： -10 +30；相对湿度： 0% 80

16、 ；供电：集成轻型开关电源；交流输入： 85V 270V ， 50/60Hz ；小于 20W6? 单声道输入区：Sound Craft（声艺）EPM 调音台使用说明Sound Craft（ 艺 EPM 调用 明结构组成及功能操作SoundCraft EPM 调音台的操作面板主要由三大区块组成：单声道输入区（由6/8/12 个结构相同的输入通道构成） 、立体声输入区（由2 个结构相同的通道构成）和主控制区域。（如下图）SoundCraft EPM8 调音台的组成及操作面板示意图单声道输入区立主体控声制输区入区共有 8 路输入通道，每路由MIC 输入插孔、 LINE 输入插孔、 INSERT输入

17、插孔、 GAIN旋钮、 HF旋钮、 MF旋钮 ( 两个 ) 、 LF 旋钮、 AUX1旋钮、 AUX2旋钮、 PAN旋钮、 PFL 按钮、 MUTE按钮、 PEAK指示灯和电平控制推子组成。?立体声输入区： 共有 2 路输入通道，每路由 AUXOUT输出插孔、 L( 左)(MONO)输入插孔、 R(右 ) 输入插孔、 GAIN 旋钮、 HF 旋钮、 LF 旋钮、 AUX1旋钮、 AUX2旋钮、 BAL 旋钮、 PFL 按钮、 MUTE按钮、 PEAK指示灯和电平控制推子组成。? 主控制区： 由 MONITOR OUT(L、 R)输出插孔、 MIX-L( 左) 输出插座 、MIX-R( 右 )

18、输出插座、 INSERT-L( 左) 输入插孔、 INSERT-R(右 ) 输入插孔、 2 TRACK(L、 R)输入端子、 RECORD OUT(L、R)输出端子、 MONITOR旋钮、 LEVEL 旋钮、 AUX1按钮、 AUX2按钮、 MONITOR按钮、 TO MIX 按钮、 MIX/SOLO电平指示灯、 POWER指示灯、 PFL ACTIVE指示灯和电平控制推子组成。7Sound Craft（声艺）EPM 调音台使用说明Sound Craft（ 艺 EPM 调用 明单声道输入区输MIC输入插孔入LINE输入插孔接口INSERT 输入插孔GAIN 控制旋钮HF(EQ) 调整旋钮调MF

19、 频点调整旋钮MF 增衰控制旋钮制旋LF(EQ) 调整旋钮钮AUX1 控制旋钮AUX2 控制旋钮功PAN 声像控制旋钮能MUTE 哑音按钮按钮PFL 独奏按钮总PEAK 峰值指示灯音频控制和指Fader通道电平控示制推子灯SoundCraft EPM 调音台的单声道输入区由6/8/12 路结构相同的输入通道组成。每通道按功能可分为输入接口、调制旋钮、功能按钮及音量控制四个部分构成，如左图所示：1 个话筒（ MIC ）输入插孔1 个线路（ LINE ）输入插孔1 个音频插入（INSERT ）输入插孔1 个增益调整（GAIN ）旋钮1 个高频 EQ 调制（ HF ）旋钮2 个中频 EQ 调制（ M

20、F 控制：1 个频点控制、 1 个增衰控制）旋钮1 个低频 EQ 调制（ LF ）旋钮、2 个辅助发送（ AUX1 、AUX2 ）旋钮1 个声像控制（PAN）旋钮1 个独奏（ PFL ）按钮1 个哑音（ MUTE ）按钮1 个峰值（超过+17dBu 峰值时发光，PEAK ）指示灯1 个 60mm 行程的 FADER 电平控制推子（通道音量栓） 信号输入接口SoundCraft EPM 调音台的单声道输入区，每路输入通道上端有三个输入接口，自上而下依次为：MIC （话筒输入）卡侬插座、LINE （线路输入）1/4大三芯插座、INSERT （断点插入）1/4 大三芯插座。? MIC ( 话筒输入

21、) 卡侬插座：MIC 卡侬（ XLR ）插座输入端连接XLR 型接插件，可输入平衡或不平衡低电平信号。不管是需要最小噪音的人声表演，还是需要最大净空高度的套鼓，专业的动圈式话筒、电容式话筒、铝带话筒是最佳的选择。因为它们都是低阻抗。当使用廉价的高阻抗话筒时，带屏蔽的传声器电缆会有不同的抗干扰性， 从而在同样的使用环境下噪声可能更高。配合 SoundCraft EPM调音台自有的48V 幻象电源，当打开了幻象电源开关，每个插孔将会提供给专业电容话筒一个合适的电压。卡侬（ XLR ）专用话筒插座配合卡侬插头一起使用。卡侬插头分为卡侬公头（ XLRMale ）和卡侬母头（ XLR Female ），

22、其上有三个插孔，分别标有1、2、3。标号 1 为接地（ GND ），与机器机壳相连，把机壳作为0 伏电平。标号2 为热端（ Hot ）或称高端（ Hi ），它是传送信号的其中一端。标号3为冷端（ Cold）或称低端（ Low ），它作为传输信号的另一端。由于2 和 3 相对 1 的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。它的抗干扰性强，噪声低，一般用于有线话筒的连接。其结构与接线如下图所示：8Sound Craft（声艺）EPM 调音台使用说明Sound Craft（ 艺 EPM 调用 明MIC 卡侬（ XLR ）插座卡侬公头（ XLR Male ）卡侬母头（ XLR

23、 Female ）卡侬（ XLR ）插头接线方法注意 ：不要在使用不平衡音源时打开幻象电源开关。因为XLR 连接头的2、 3 脚有电压可能会导致严重的危险。而平衡的动圈式话筒在接通幻象电源时可以正常的使用输入电平通过输入端的 GAIN旋钮调整，对LINE输入端同样用他调整。但是对于灵敏度低于20dB 高阻抗的输入则是最适合的线路输入源。?LINE （线路输入）插座LINE （线路输入）插座是高电平输入接口，是一种1/4(6.35mm) 大三芯TRS 插座，采用1/4(6.35mm) 大三芯（ TRS ）插头与其联接，作为平衡信号的输入。也可以采用1/4大二芯（ TS）插头作为平衡信号的输入。1

24、/4(6.35mm) 大三芯（ TRS ）插头的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用采用1/4(6.35mm) 大二芯（TS ）插头，其接线不能太长 （ 4.5m 以内）。其输入阻抗高，一般用于联结除了话筒外诸如键盘、鼓、合成器、磁带录音机或者吉他等设备的输入插孔。1/4(6.35mm) 大三芯（ TRS ）插头结构与接线如下图所示： 通常情况下大三芯头的 “ 1”尖端（ Tip ）为平衡信号“ +”端（热端） ，“ 2”环（ Ring）为平衡信号“ - ”端（冷端） ，“ 3”套筒（ Sleeve）为平衡信号“屏蔽 /接地”端。1/4(6.35mm) 大

25、三芯 TRS 插座1/4 (6.35mm)大三芯 TRS 插头1/4 (6.35mm)大二芯 TS 插头1/4(6.35mm)大三芯 TRS 插头接线方法注意 ：对于低噪声、抗干扰的设备来说是平衡的，可以通过转接线使用不平衡设备。应当尽可能的缩短线缆长度。注意如果输入源是不平衡的则环端必须接地。在拔下LINE输入端上连接的任何话筒时，必须把GAIN 旋钮逆时针旋转到底。警告 ：在插入高电平信号源到LINE输入端时，应先将输入端的GAIN 旋钮逆时针旋转到底，以避免输入通道过载造成音响设备损坏。9Sound Craft（声艺）EPM 调音台使用说明Sound Craft（ 艺 EPM 调用 明?

26、INSERT （断点插入）插座INSERT （断点插入）插座是不平衡的接口，插入点在信号通道EQ 前使用，允许限幅器、压缩器、均衡器或其他信号处理设备连接到信号通道上。插入大三芯插头时通常旁路，插入大二芯时只有在 EQ 前信号通道被打断。通道信号通过插头的TIP 端发送、 RING 端返回， Sleeve端则作为公共端。INSERT 插口是对TRS 接头的另外一种应用，当该口没有插头接入时，该通道信号按上述流程经调音台各部分进行处理；当有插头接入时，该通道的输入信号被断开，由插头的Tip 部分发送给外部效果器，经处理后的信号由Ring 部分返回至该通道，然后再进行增益、均衡、声像、音量等调节最

27、后输出至调音台的立体声总线。必要时发送端可以选择推子前输出或EQ 前直接输出， 通过使 TIP 端和 RING 端短接可以使信号通道不被中断。1/4 (6.35mm)大三芯 TRS 插座用于 INSERT 插口的 TRS 插头接线方法 调制旋钮SoundCraft EPM 调音台的单声道输入区，每路输入通道上端有8 个音频调制旋钮，自上而下依次为：增益调整（GAIN ）旋钮、高频EQ 调制（ HF ）旋钮、中频EQ 调制（ MF 控制：频点控制、增衰控制）旋钮、低频EQ 调制（ LF ）旋钮、辅助发送（AUX1 、 AUX2 ）旋钮、声像控制（PAN ）旋钮。? GAIN （增益调整）旋钮GA

28、IN （增益调整）旋钮是一个对应放大器的控制电位器。该电位器使用低噪声电位器，用来调节输入信号电平的大小或选择该放大器的增益量，以适应话筒或线路输入信号的电平，也可以称作输入电平选择旋钮。输入的信号以多大的电平来输出是由该旋钮和该输入单元的音量推子共同决定的。旋钮顺时针方向旋转角度越大、音量推子上推的越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益调整的范围为5dB 到 60dB。可以通过该旋钮来调整或选择合适的灵敏度（增益），使信号能正常进入调音台的工作电路中。例如，声源是一只灵敏度为-55dB 的低灵敏度动圈话筒或者是一只灵敏度为 -35-45dB

29、的高灵敏度电容话筒。 这时可将调音台输入灵敏度 （增益） 旋钮分别置于 -55dB 相应的位置上或者 -35-45dB 相应的位置上，就可以使这一路信号在不产生失真的状态下正常工作。对于线路输入端输入的其他声源，同样可以按要求进行调整。提示 ：有些调音台的输入灵敏度调节范围较小。因此这种调音台在各输入通道还设置了一个定值衰减器（ PAD ），通过面板上的按键控制。通常衰减器的衰减量为-30db，用来使某些高电平声源信号与调音台的电平匹配，而不发生超载现象，使之处在正常的工作范围。需要注意的是：增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法10Sound Craft（声艺

30、EPM 调音台使用说明Sound Craft（ 艺 EPM 调用 明获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。? EQ （均衡调节）旋钮EQ（均衡 ）调节部分是由标有HF 、MID 、LF 的 4 个旋钮构成的简易均衡器(EQUALIZER)，分别可以对高频、中频、低频进行增强或衰减，用以调整输入音频信号的某段频率信号的强弱。例如当输入信号高频较大（声音较尖）时，用均衡旋钮可以有效地衰减高频，从而改善音质。虽然均衡旋钮并不常用，但均衡部分的复杂程度却与调音台的档次成正

31、比关系。通常档次越高的调音台，其均衡部分就越复杂。A、高频段（ HF ）：（见左图）倾斜点频率为10kHz ，控制范围为 15dB，可对 3.510kHz 范围内音频信号提衰015dB ，主要是调整声音的清晰度。B、中频段（ MID ）：（见左图）由 2 个旋钮组成：上面的旋钮是频率倾斜点控制旋钮，中心频率可调，范围为140Hz 3.5kHz ；下面的旋钮是信号提衰旋钮，对音频信号峰谷点（由频点控制旋钮确定）提衰量为 15dB。这个频段的范围很宽，调整是围绕某个中心频率（峰谷点）进行。若中心频率落在中高频段，提衰旋钮调整声音的明亮度。若中心频率落在中低频段，提衰旋钮调整声音的力度。中频控制收人

32、声时尤其有用，可以非常准确地修饰演出者的声音。C、低频段（ LF ）：（见上图）倾斜点频率为80Hz ，控制范围为 15dB，可对20160Hz 范围内音频信号提衰 15dB，主要是调整声音的丰满度。高频段2KHz 8KHz （高音）：是影响声音层次感的频率，不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛；中频段 500Hz 2KHz （中音）：是影响声音的明亮度，调整适当时声音透彻明亮，不足时声音朦胧，过度提升时会产生类似电话的声音；低频段 20Hz 500Hz（低音） 是影响声音的丰满度，调整适当时， 低音张弛得宜， 声音丰满柔和，不足时声音单薄，过度提升时会使声

33、音发闷，明亮度下降，鼻音增强。? AUX1/AUX2 （辅助输出控制）旋钮辅助输出控制部分，是由调音台输入区每路输入通道上标有AUX1 和 AUX2 的 2 个旋钮， 以及调音台主控制区的2 个 AUX 控制按钮和2 个 AUXOUT 插孔构成的。由这2 个 AUX 旋钮、 2 个 AUX控制按钮和2 个 AUX OUT插孔，决定了该路信号送往辅助输出的情况。当调音台输入区输入通道上的AUX旋钮打开时，无论该通道的音量推子是否推起，则该路信号也将从调音台主控制区的中输出。由主控制区的2 个 AUX 按钮，决定辅助输出AUX OUT插孔中 AUX1OUT 与 AUX2 OUT是前置还是后置。如何

34、使用由音响师根据具体情况而定，在视频会议系统中等于调节该路声音送往视频会议终端的音量大小。11Sound Craft（声艺）EPM 调音台使用说明Sound Craft（艺EPM 调用 明控制到 AUX1OUTAUX1 的 前 置 后 置的信号强度旋钮模式选择按钮控制到 AUX2OUT按钮按下时为后置的信号强度旋钮AUX1 OUTAUX2 的 前 置 后 置AUX1 OUT模式选择按钮插孔插孔? PAN（声像控制）旋钮声像控制（ PAN/BAL ）旋钮（见右图）用于调节声源左右声道的分布大小。声像有两种，单声道轨的叫PAN（ PANORAMA的缩写），立体声的叫BAL（ BALANCE的缩写）

35、一个单声道的信号，比如人声是没有左右声道的区分的，在到PAN 这一步之前他就只有一个信号。到了 PAN ，就把这个信号给分配到左右两个声道上传输给MASTER总线。PAN 是一个信号的分配，而BAL 是两个信号其中一个的衰减。 功能按钮SoundCraft EPM调音台的单声道输入区，每路输入通道上端有2 个功能旋钮：PFL （独奏开关）按钮和MUTE （哑音开关）按钮。 （见右图）? PFL （独奏开关）按钮独奏开关（ PFL/SOLO ）也叫监听开关。当某输入通道的PFL 按钮被按下时，即便是此通道的总音量控制（FADER ）推子是完全关闭的， 在监听输出（ MONITOR OUTPUT

36、端口和耳机输出 （ PHONESOUTPUT ）端口任有此通道的音频信号输出。而其他PFL按钮没被按下的输入通道，在监听输出（ MONITOR OUTPUT）端口和耳机输出（PHONES OUTPUT）端口没有声音输出。PFL （独奏开关）按钮通常只会对主控室反送（监听）音箱和现场调音台的耳机信号产生影响，不会对输出至其他设备的信号产生影响。利用此功能，调音师可以在不影响现场输出音频内容的情况下，预先监听某个通道的音频信号的音效，以便为此通道音频的现场输出做好准备。? MUTE （哑音开关）按钮MUTE 按钮其实就是某输入通道的通道开关，将它关闭，这个通道就不再向任何母线发送信号。但把 PF

37、L 衰减前监听开关打开的时候，我们还是可以监听到。哑音按钮可以不用动音量推子就可将混音总线中该通道的信号关闭。?音量控制、峰值指示SoundCraft EPM 调音台的单声道输入区，每路输入通道下端有1 个 PEAK （峰值）指示灯和1 个 FADER （总音量控制）推栓。 （见右图）PEAK （峰值）指示灯是一个红色发光二极管。通常情况下，此二极管是不亮的。当该输入通道输入的音频信号过强，音频峰值超过+17dB 时， PEAK 指示灯才亮。FADER （总音量控制）推栓是一个行程60mm 的滑动可变电位器，上下滑动可调整该通道输入信号的电平。滑到最顶端是最大电平值（+10dB ），此时声音最

38、大。滑到最底端是最小电平值（- ），此时声音最小（无声）。12Sound Craft（声艺）EPM 调音台使用说明Sound Craft（ 艺 EPM 调用 明FADER (衰减器 )音量推子：决定所控通道信号发送给总线输出的音量大小。音量推子实际上是一个衰减器，用于对该通道的输出信号进行衰减。当推子位于最下端（或音量旋钮位于最左端）时，信号被无穷衰减。这时，该通道没有信号输出。调节范围 6 分贝，一般以推到“0”处适宜，超过“ 0”则会使声音产生一定程度的失真。如果一定要提高电平讯号，一般采用适当提高Gain 的办法，而不会将衰减器提升超过“0”。注意 ：在调音台使用过程中，PEAK 灯亮时，警告使用者输入信道内的讯号过强。发现PEAK 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line
