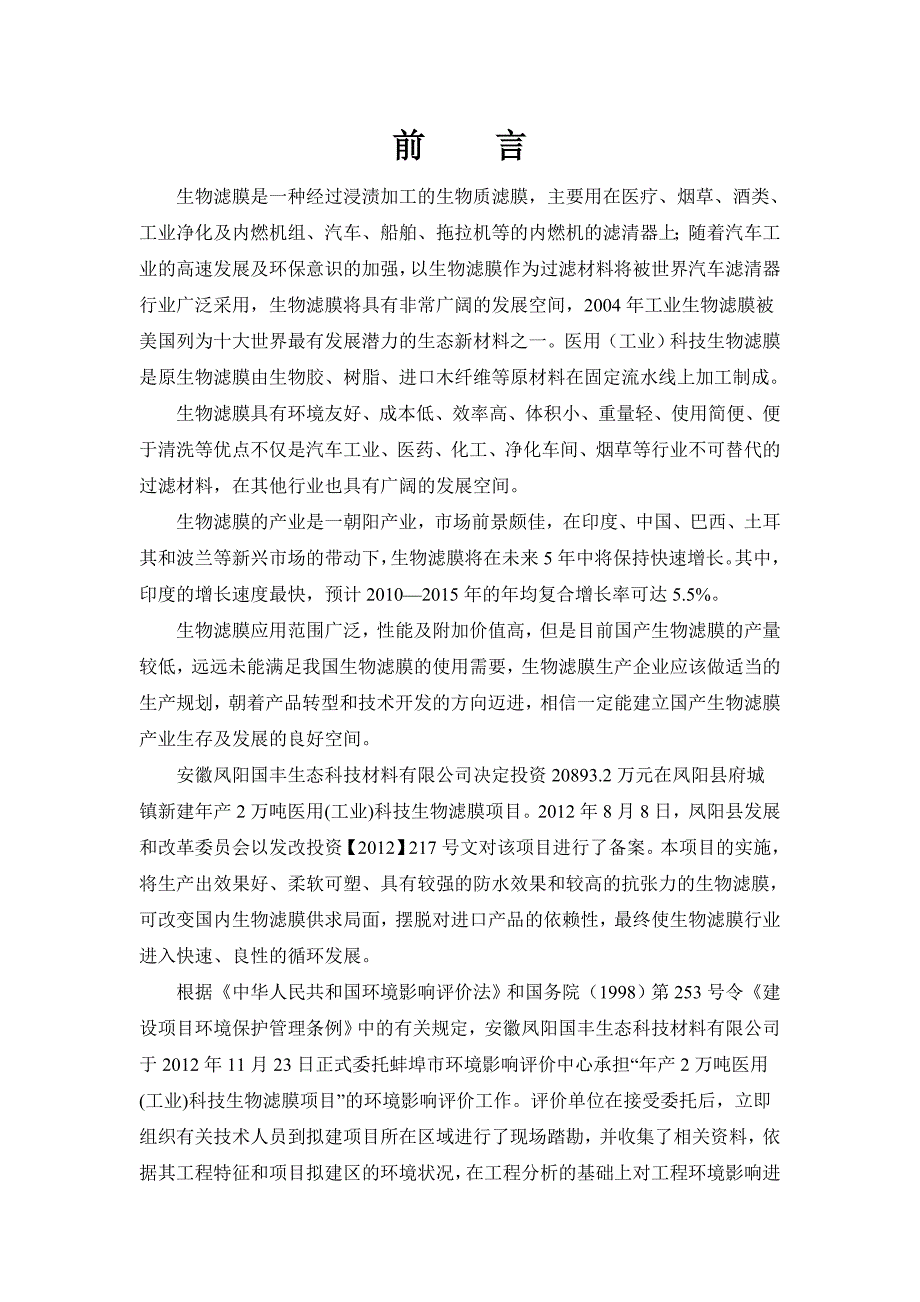

1、前 言生物滤膜是一种经过浸渍加工的生物质滤膜，主要用在医疗、烟草、酒类、工业净化及内燃机组、汽车、船舶、拖拉机等的内燃机的滤清器上；随着汽车工业的高速发展及环保意识的加强，以生物滤膜作为过滤材料将被世界汽车滤清器行业广泛采用，生物滤膜将具有非常广阔的发展空间，2004年工业生物滤膜被美国列为十大世界最有发展潜力的生态新材料之一。医用（工业）科技生物滤膜是原生物滤膜由生物胶、树脂、进口木纤维等原材料在固定流水线上加工制成。 生物滤膜具有环境友好、成本低、效率高、体积小、重量轻、使用简便、便于清洗等优点不仅是汽车工业、医药、化工、净化车间、烟草等行业不可替代的过滤材料，在其他行业也具有广阔的发展空
2、间。生物滤膜的产业是一朝阳产业，市场前景颇佳，在印度、中国、巴西、土耳其和波兰等新兴市场的带动下，生物滤膜将在未来5年中将保持快速增长。其中，印度的增长速度最快，预计20102015年的年均复合增长率可达5.5%。生物滤膜应用范围广泛，性能及附加价值高，但是目前国产生物滤膜的产量较低，远远未能满足我国生物滤膜的使用需要，生物滤膜生产企业应该做适当的生产规划，朝着产品转型和技术开发的方向迈进，相信一定能建立国产生物滤膜产业生存及发展的良好空间。安徽凤阳国丰生态科技材料有限公司决定投资20893.2万元在凤阳县府城镇新建年产2万吨医用(工业)科技生物滤膜项目。2012年8月8日，凤阳县发展和改革委
3、员会以发改投资【2012】217号文对该项目进行了备案。本项目的实施，将生产出效果好、柔软可塑、具有较强的防水效果和较高的抗张力的生物滤膜，可改变国内生物滤膜供求局面，摆脱对进口产品的依赖性，最终使生物滤膜行业进入快速、良性的循环发展。根据中华人民共和国环境影响评价法和国务院（1998）第253号令建设项目环境保护管理条例中的有关规定，安徽凤阳国丰生态科技材料有限公司于2012年11月23日正式委托蚌埠市环境影响评价中心承担“年产2万吨医用(工业)科技生物滤膜项目”的环境影响评价工作。评价单位在接受委托后，立即组织有关技术人员到拟建项目所在区域进行了现场踏勘，并收集了相关资料，依据其工程特征和

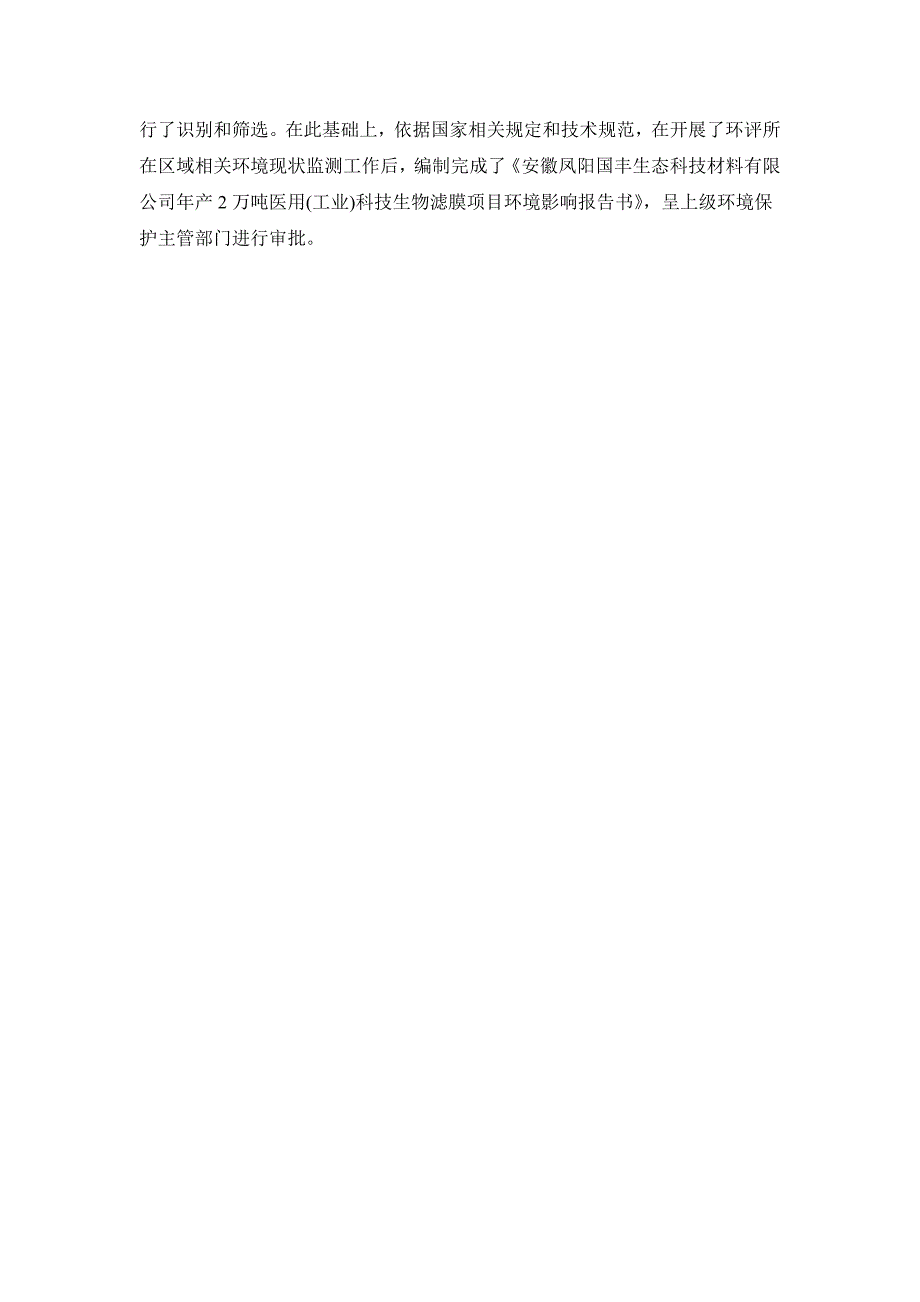

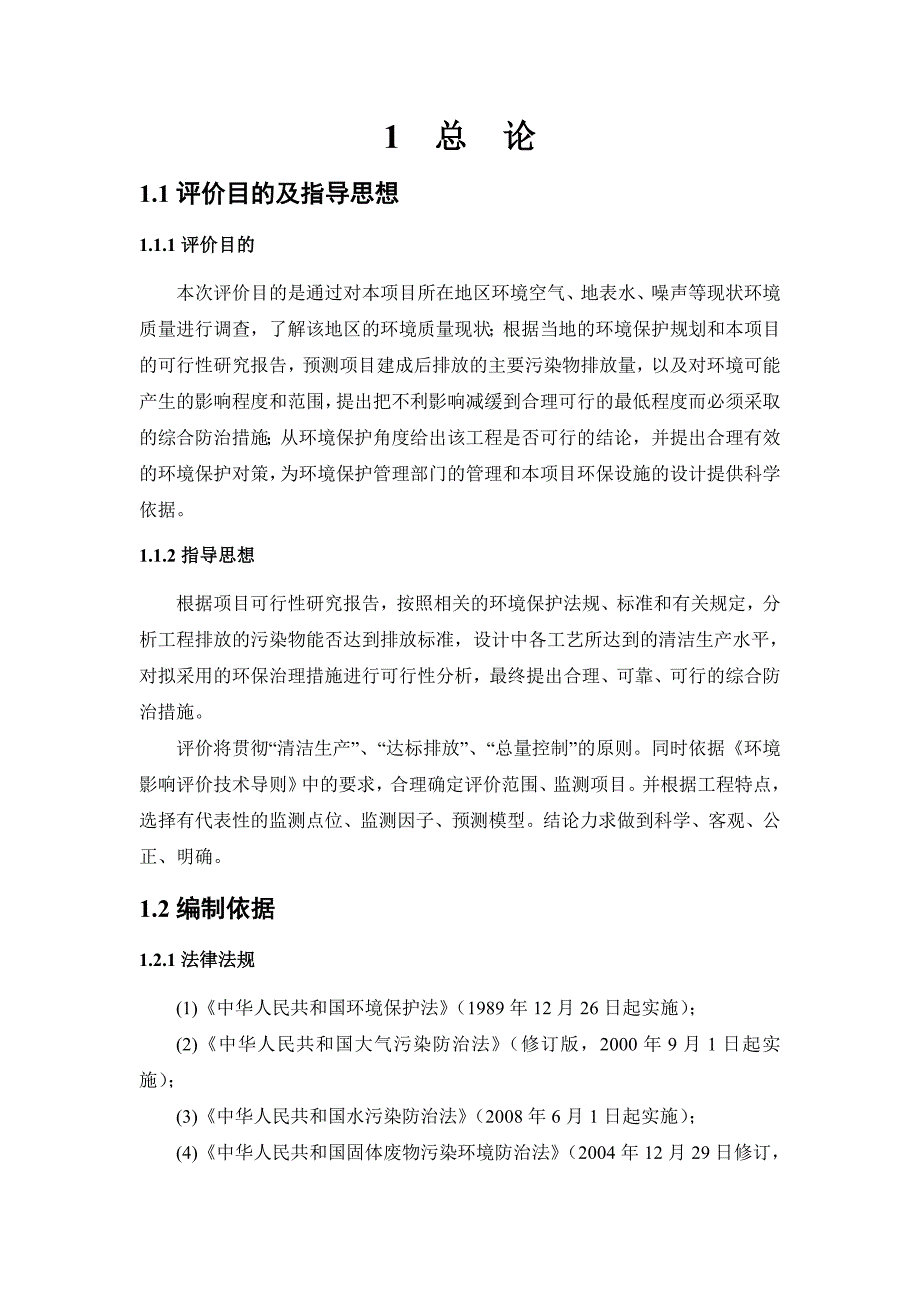

4、项目拟建区的环境状况，在工程分析的基础上对工程环境影响进行了识别和筛选。在此基础上，依据国家相关规定和技术规范，在开展了环评所在区域相关环境现状监测工作后，编制完成了安徽凤阳国丰生态科技材料有限公司年产2万吨医用(工业)科技生物滤膜项目环境影响报告书，呈上级环境保护主管部门进行审批。1 总 论1.1评价目的及指导思想1.1.1评价目的本次评价目的是通过对本项目所在地区环境空气、地表水、噪声等现状环境质量进行调查，了解该地区的环境质量现状；根据当地的环境保护规划和本项目的可行性研究报告，预测项目建成后排放的主要污染物排放量，以及对环境可能产生的影响程度和范围，提出把不利影响减缓到合理可行的最低程
5、度而必须采取的综合防治措施；从环境保护角度给出该工程是否可行的结论，并提出合理有效的环境保护对策，为环境保护管理部门的管理和本项目环保设施的设计提供科学依据。1.1.2指导思想根据项目可行性研究报告，按照相关的环境保护法规、标准和有关规定，分析工程排放的污染物能否达到排放标准，设计中各工艺所达到的清洁生产水平，对拟采用的环保治理措施进行可行性分析，最终提出合理、可靠、可行的综合防治措施。评价将贯彻“清洁生产”、“达标排放”、“总量控制”的原则。同时依据环境影响评价技术导则中的要求，合理确定评价范围、监测项目。并根据工程特点，选择有代表性的监测点位、监测因子、预测模型。结论力求做到科学、客观、公
6、正、明确。1.2编制依据1.2.1法律法规(1)中华人民共和国环境保护法（1989年12月26日起实施）；(2)中华人民共和国大气污染防治法（修订版，2000年9月1日起实施）；(3)中华人民共和国水污染防治法（2008年6月1日起实施）；(4)中华人民共和国固体废物污染环境防治法（2004年12月29日修订，2005年4月1日起实施）；(5)中华人民共和国环境噪声污染防治法（1997月3月1日起实施）；(6)中华人民共和国水土保持法，1991.6；(7) 中华人民共和国清洁生产促进法，2012.7.1；(8)中华人民共和国环境影响评价法（2003年9月1日起实施）；(9)中华人民共和国节约能
7、源法，1998.1；(10) 国务院第253号令，建设项目环境保护管理条例，1998年11月29日；(11) 中华人民共和国环境保护部第2号令建设项目环境影响评价分类管理名录（2008年10月1日起施行）；(12) 国家环保总局，环发200628号，环境影响评价公众参与暂行办法，2006年2月22日；(13) 国家环保部，环发【2012】77号关于进一步加强环境影响评价管理防范环境风险的通知；(14) 国家环保总局环办200288号文关于进一步一规范环境影响评价工作的通知；(15)产业结构调整指导目录(2011年本)（2013修正）；(16) 皖政秘2003104号，安徽省人民政府关于同意实施
8、安徽省水功能区划的批复；(17) 安徽省环境保护局环评2006113号文，加强建设项目环境影响报告书编制规范化的规定（试行）；(18) 安徽省环境保护条例，2010年11月1日起施行；(19) 国务院令第183号，淮河流域水污染防治暂行条例，1995年8月8日；(20)安徽省淮河流域水污染防治条例（1993.9.14安徽省第八届人民代表大会常务委员会审议通过，1997.11.2安徽省第八届人民代表大会常务委员会第一次修订，2006.6.29安徽省第十届人民代表大会常务委员会第二次修订）；(21) 中华人民共和国发展和改革委员会公告2007年第71号，造纸产业发展政策。1.2.2 评价技术导则及
9、规范(1)环境影响评价技术导则总纲(HJ2.1-2011)；(2)环境影响评价技术导则大气环境(HJ2.2-2008)；(3)环境影响评价技术导则地面水环境(HJ/T2.3-93)；(4)环境影响评价技术导则声环境(HJ2.4-2009)；(5)建设项目环境风险评价技术导则(HJ/T169-2004)；(6)环境影响评价技术导则地下水(HJ610-2011)；(7)环境影响评价技术导则生态影响（HJ 19-2011）。1.2.3 环评委托及其他相关文件(1) 安徽凤阳国丰生态科技材料有限公司年产2万吨医用(工业)科技生物滤膜项目环境影响评价工作的委托书；(2) 凤阳县发展和改革委员会发改投资【
10、2012】217号“关于安徽凤阳国丰生态科技材料有限公司年产2万吨医用(工业)科技生物滤膜项目备案的通知”；(3) 凤阳县环境保护局关于安徽凤阳国丰生态科技材料有限公司年产2万吨医用(工业)科技生物滤膜项目环境影响评价执行标准的确认函；(4)安徽凤阳国丰生态科技材料有限公司年产2万吨医用(工业)科技生物滤膜项目可行性研究报告；(5)凤阳县总体规划（2010-2030）。1.3 评价工作等级及评价范围1.3.1评价等级1水环境评价等级地表水：本项目生产废水经厂区污水处理站处理达标后就近排入园区污水管网，进入凤阳县污水处理厂处理后排入濠河。项目完成后污水排放量为331.96m3/d，污水水质的复杂
11、程度按环境影响评价技术导则地面水环境(HJ/T2.3-93)，属于简单；凤阳县污水处理厂处理后的尾水经由自然沟渠汇入濠河，属于小型河流，且水质功能类别为地表水环境质量标准（GB3838-2002）中类，因此确定本项目地表水环境影响评价等级为三级。地下水：根据现状调查及初步工程分析，对照环境影响评价技术导则-地下水环境（HJ610-2011），本次地下水环境影响评价工作等级为三级。本项目评价工作等级划分依据见表1-1。表1-1 本项目评价工作等级划分依据表项目建设性质建设项目场地包气带防污性能建设项目场地的含水层易污染特征建设项目场地地下水环境敏感程度建设项目污水排放量建设项目水质复杂程度评价级
12、别类中不易不敏感小简单三级2大气环境评价等级项目锅炉采用天然气为燃料，为清洁能源；食堂也采用天然气为燃料，在食物烹饪加工过程中产生少量油烟，经油烟净化设施净化后排入环境空气。其他废气产生量较少，依据环境影响评价技术导则 大气环境（HJ2.22008）中的有关规定，大气环境评价等级为三级。3声学环境评价等级本项目建设前后噪声级增加不大，增加值不大于3分贝。项目所在地3类功能区划分，依据HJ2.42009中有关规定，确定本次噪声环境影响评价工作等级为三级。4风险评价等级根据本项目的特性以及建设项目环境风险评价技术导则（HJ/T169-2004）风险评价等级的划分原则，本项目环境风险评价级别为二级。
13、1.3.2评价范围1.空气环境质量评价范围以厂区燃气锅炉排气筒为中心，边长5km的方形区域。2.地表水环境质量评价范围本评价水环境现状评价范围为凤阳县污水厂入濠河排污口上游500m至下游3000m，全长约3.5km。3.声环境质量评价范围声环境质量评价范围为本项目厂界外1m。4.风险评价范围根据风险评价导则要求，本项目环境风险评价范围为以生产区为参照点，距离源点3公里范围的区域。1.4 评价标准1.4.1环境质量标准根据凤阳县环境保护局的标准确认函，本次评价执行以下环境质量标准和排放标准：（1）空气环境质量评价SO2、NO2、PM10执行GB30951996环境空气质量标准及其修改单二级标准。
14、具体标准值见表1-2。表12 环境空气中各项污染物的浓度限值污染物名称取值时间浓度限值（mg/m3）标准来源SO2日平均1小时平均0.150.50GB30951996环境空气质量标准及其修改单中的二级标准NO2日平均1小时平均0.120.24PM10日平均0.15(2)濠河执行地表水环境质量标准（GB3838-2002）中类标准，具体标准值见表1-3所示。表1-3 地表水环境质量标准 单位：mg/L（pH值除外）标准类别污染物名称GB3838-2002类标准pHCODBOD5NH3-N石油类693061.50.5(3) 区域声环境执行声环境质量标准（GB3096-2008）中3类区标准，北侧3
15、07省道执行GB3096-2008声环境质量标准中的4a类标准，声环境标准可见表14。表1-4 声环境标准 等效声级LAeq:dB(A)标准类别昼间夜间GB3096-2008声环境噪声标准3类标准6555GB3096-2008声环境噪声标准4a类标准70551.4.2污染物排放标准(1)废水拟建项目厂区产生的污水均进入厂区自建的污水处理站处理，处理后水质参照执行GB3544-2008制浆造纸工业水污染物排放标准表2中标准要求后，接入凤阳县污水处理厂进行处理；标准限值具体见表1-5；凤阳县污水处理厂出水水质执行城镇污水处理厂污染物排放标准（GB 18918-2002）中一级A标准，标准值见表1-
16、6。表1-5 污水排放标准值 单位：mg/L执行标准污染物标准值制浆造纸工业水污染物排放标准表2中标准pH69COD (mg/L)80BOD5 (mg/L)20SS (mg/L)30NH3-N (mg/L)8总氮(mg/L)12表1-6 城镇污水处理厂污染物排放标准中一级A标准污染物pHCODBOD5SS石油类氨氮标准值6950101015(8)(2)废气燃气锅炉废气排放执行锅炉大气污染物排放标准(GB13271-2001)时段标准，具体标准值见表1-7。 表1-7 锅炉大气污染物排放标准锅炉类别适用区域、时段烟尘mg/m3SO2mg/m3NOXmg/m3燃气锅炉全部区域、时段50100400
17、食堂油烟排放参照执行饮食业油烟排放标准（GB18483-2001），其规定见表1-8。表1-8 油烟最高允许排放浓度和油烟净化设施最低去除效率规 模小 型中 型大 型最高允许排放浓度（mg/m3）2.0净化设施最低去除效率（）607585 (3)噪声项目运营期厂界噪声执行工业企业厂界环境噪声排放标准（GB12348- 2008）中的3类标准，邻近307省道的北侧厂界执行工业企业厂界环境噪声排放标准（GB12348-2008）中4类标准限值要求。具体标准值见表1-9。表19 厂界噪声标准值 单位：dB（A）类别昼间夜间3类标准65554类标准7055(4)施工期噪声执行建筑施工场界环境噪声排放标
18、准（GB12523-2011）中相关要求。具体标准值见表1-10。表 1-10 建筑施工场界环境噪声排放标准 单位：dB（A）噪声限值昼间夜间7555 (5)固体废物一般固体废弃物处置执行GB185992001一般工业固体废物贮存、处置场污染控制标准。1.5评价重点本次评价将在工程分析的基础上，选用导则中推荐的有关模式和计算方法评价项目对建设地区环境空气、地表水、噪声等环境要素产生的影响范围和程度，并提出污染物控制措施；评述工程环境保护设施的实用性和可靠性，并进行技术经济论证，论证工艺的清洁生产水平以及提出污染物总量控制指标。评价的重点为：1通过对工艺过程各生产环节的分析、弄清各类影响的来源、
19、各类污染物的排放情况、污染物开展控制措施以及污染物的最终排放量。2根据工程分析污染物排放量的变化，预测项目实施后该地区的大气环境、地表水环境质量的变化情况以及对环境产生的影响。3对工程污染防治措施可行性分析以及经济技术论证。4环境风险评价。5工艺的清洁生产水平论证。1.6污染控制与环境保护目标1.6.1污染控制目标本项目所有污染源应该得到有效控制，研究项目防治措施的可行性和可靠性，提出先进的技术措施和管理措施，将项目对环境的影响降低到最低程度。1. 对项目产生的废气采取有效的治理措施，使之满足相应标准，使所在区域的环境空气质量不因本项目的建设而造成不良影响；2. 项目废水经厂区污水处理设施处理
20、达标后，纳入凤阳县污水处理厂处理达标排放至濠河，确保不使该段水质等级降低；3. 严格控制项目主要噪声源可能带来的影响，使厂界噪声达标排放。4. 合理收集贮存项目产生的固体废物，确保收集处置过程中不产生二次污染。5. 落实风险防范措施，完善各类事故应急预案、常备应急装备，使项目的环境风险控制在可以接受的范围内。1.6.2环境保护目标安徽凤阳国丰生态科技材料有限公司建设年产2万吨医用(工业)科技生物滤膜项目位于凤阳县府城镇苏商（凤阳）科技产业园内，北侧为307省道，东侧为中都城东路，南侧为规划中的园区道路，西侧为规划中的水道，隔水道为闲置工业用地。项目建成后排放的废水经厂区污水处理设施处理后，排入
21、凤阳县污水处理厂。评价河段内无饮用水源取水口等特殊保护目标，环境保护目标见表1-11和图1-1。表1-11 环境保护目标一览表环境要素环境保护对象名称方位距厂界距离（m）规模环境功能大气环境唐家洼村N700268人环境空气质量标准（GB3095-1996）及其修改单中二级标准蔡家洼村W800150人夫子营S500236人徐家乡村NW95096人王庄W1055112人徐营子SE1136365人唐庄子SE1235259人水环境濠河E5000小型地表水环境质量标准类水质标准声环境厂界厂界外1mGB3096-2008中3类2 项目概况及工程分析2.1建设项目概况2.1.1项目名称、性质、规模及投资1项
22、目名称：年产2万吨医用(工业)科技生物滤膜项目2建设单位：安徽凤阳国丰生态科技材料有限公司3项目地址：本项目位于凤阳县府城镇苏商（凤阳）科技产业园内，北侧为307省道，东侧为中都城东路，南侧为规划中的园区道路，西侧为规划中的水道，具体位置见图2-1地理位置图。4建设性质：新建5占地面积：厂区总占地面积100亩。6投资总额：20893.2万元人民币，其中环保投资4193万元。表2-1 项目建设内容一览表工程类别单项工程名称工程内容工程规模主体工程1#-4#厂房生物滤膜生产线5条，主要包括水力碎浆机、磨浆机、滤膜机等1层框架结构，建筑面积约12212m2样品生产车间位于厂区东侧，一栋5层框架结构建
23、筑面积约2016m2辅助工程办公大楼位于厂区东南角，一栋5层框架结构建筑面积约5900m2机修间位于厂区西侧建筑面积约288m2职工食堂、大会议室位于厂区南侧，一栋5层框架结构建筑面积4050m2宿舍位于厂区南侧，二栋5层框架结构，供厂区工人倒班休息建筑面积7722m2储运工程原辅材料及成品仓库位于厂区中间，1#-8#仓库，八栋1层框架结构，总建筑面积14079m2公用工程供水给水水源为市政自来水，中心供水管道呈环状，以提高供水的保证性，供水量596.617t/d排水项目排水为雨、污分流制，道路及场地的雨水排水就近排入市政雨水管，废水排水量331.96t/d供电根据本工程用电负荷性质，由供电网
24、引入两路10KV高压电源，同时工作，互为备用，年用电198万kwh/a。西侧设置1个开关所，建筑面积288m2。供热设置6台4t/h天然气锅炉（4用2备）环保工程废水治理废水经厂区污水处理设施处理达GB3544-2008制浆造纸工业水污染物排放标准表2中标准要求规定限值后排入园区污水管网纳入凤阳县污水处理厂废气治理天然气锅炉废气经8m高、直径0.5m排气筒外排，食堂油烟采用油烟净化设备，净化处理后经专用烟道于屋顶排放噪声治理包括车间机械设备、风机等设备消声、减振等固废处置厂区设固废临时贮存场所面积约100 m22.1.2 厂区总平面布置建设项目厂区主要设办公楼、样品生产车间、食堂和职工倒班宿舍
25、生产厂房、仓库、废水处理设施等。办公楼、样品生产车间、食堂与倒班宿舍位于项目地块南侧，车间排列于地块东部，仓库设置于地块中部，污水处理站设置于地块北部。建设项目厂区平面布置示意图详见图2-2。2.1.3 公用工程(1) 给水水源来自工业区给水管网，供水水压约为0.20.3MPa，水质符合国家生活饮用水标准。室内喷淋用水来自厂区喷淋消防给水管网，水压为0.60.8MPa。室内外水消防栓系统管网呈环状布置，管网压力0.35MPa，供应厂区室内外消防栓和厂房、仓库、办公楼等处消防栓的用水；喷淋系统管网也呈环状布置，管网压力0.8MPa，供应厂区内用水，用水量178985.1t/a。(2) 排水厂区
26、排水分为雨水和污水两部分，采用雨污分流制。雨水收集就近排入市政雨水管道。本项目废水经厂区污水处理设施处理达GB3544-2008制浆造纸工业水污染物排放标准表2中标准要求规定限值后排入园区污水管网纳入凤阳县污水处理厂，纳入濠河。(3) 供热项目新增六台4t/h的天然气锅炉（4用2备），用于生产供汽。(4) 供电全厂用电负荷为电阻，电感性负荷，平均自然功率因数为0.82。停电将造成很大损失；根据该公司用电负荷对供电可靠性的要求，按供配电系统设计规范确定负荷等级为二级。由于厂区室外消防用水量超过30l/s，根据建筑设计防火规范，厂区消防用电设备应按二级负荷供电。根据需要申请当地供电部门提供两路10
27、kV电源。电源由开发区110kV变电所供给。电源采用电缆埋地引至厂区变电所。供电电源可以保证公司生产对用电的需求。2.1.4 产品方案及质量标准1.产品方案表2-2 产品方案序号代表产品规格产量（年）备注1工业生物滤膜t/a19800包括空滤、机油滤、柴滤等2医用生物滤膜t/a2002、产品质量标准目前国家尚无统一标准，而且医用（工业）生物滤膜种类较多。国外（BOSSO）公司产品有百余种，国内产品也有30多种型号。现收集国内外医用、烟草、空气滤生物滤膜、机油生物滤膜和柴油滤生物滤膜标准和实测值，仅供参考。产品的质量标准见下表表2-3 意大利（BOSSO）产品实测值产品项 目单 位医用10/66
28、空滤20/66机油滤30/66柴滤200/33定 量g/160148143143厚度mm0.780.660.600.39耐破度Kg/cm21.941.221.762.1透气度1/min330026001650290挺度（纵向）mg3200278025002400最大孔径m23-4512010558注：上海生物滤膜研究所测定表2-4 德国产品质量标准项 目单 位医用Yu187/37空滤XH347/20机油滤XH347/202柴滤XH247定 量g/14613512751457厚度mm0.350.50.600.550.05耐破度kpa380250250350透气度1/s76073070500110
29、瓦楞深度mm0.350.420.20.3最大孔径m45957105646平均孔径m318268555.5注：杭州新华生物滤膜厂提供。2.1.5 主要原辅材料本项目主要原辅材料及能源消耗见表2-5。表2-5 项目主要原辅料及能源消耗序号项目名称年消耗量（t/a）全厂储存量（t）储存周期（天）来源备注1生物滤膜专用浆12000270090美国工业生物滤膜2漂白硫酸盐木浆12000270090加拿大3胶料200010090杭州4湿强剂100030090日本荒川5硫酸铝100030090河南6生物滤膜专用浆1215090美国医用生物滤膜7漂白硫酸盐木浆1215090加拿大8湿强剂441190日本荒川9
30、防水剂4.41.190日本荒川胶料：公司发明专利产品-改性淀粉生物胶。实际配制淀粉胶时，常加入淀粉质量的0.2%2%的硼砂，以起防霉、交联、增韧的作用,还可提高耐水性和耐霉菌性,有的加入0.5%3%的苯甲酸钠作防腐剂；有的加入甘油、乙二醇等作增塑剂。为了进一步提高淀粉胶的实用性，也可以用聚乙烯醇来改性。湿强剂：聚酰胺类化合物，浅红黄色粘稠状透明液体，无分层，无沉淀，无毒 pH 4-7，提高原纸湿强度。防水剂：灰白色均质半透明液体，为水溶性环保非离子型，其抗酸、抗碱、耐硬水、水溶性强、乳液稳定，可任意比例水稀释不分层、不破乳、不结块、保质期长、固含量高、分散性好。应用于纸张中可提高纸张的柔韧性及
31、起到防水防潮的功效。2.1.6 劳动定员、工作制度本项目生产车间实行三班工作制，每班工作时间八小时，年生产天数300天。项目总定员140人。2.1.7 主要技术经济指标本项目主要技术经济指标见表2-6。表2-6 本项目主要技术经济指标一览表序号指标名称单 位指标数值一主要产品产量1工业生物滤膜t/a198002医用生物滤膜t/a200二主要设计生产指标1工厂占地面积亩1002容积率/1.023建筑密度%474绿化用地率%7三经济技术指标1项目总投资万元20893.22年销售收入万元260003年利税万元6418.674年利润万元5138.65投资回收期年7.746收益率%16.182.1.8
32、项目实施进度建设周期从可行性研究批准后，从工程设计，施工安装阶段，试车投产阶段三个阶段，共计24个月完成项目建设，详见项目实施规划进度表。（1）可研报告及审批1个月（2）初步设计及审批3个月（3）施工图设计3个月（4）土建招标1个月（5）土建施工8个月（6）设备订货、制作3个月（7）设备安装调试2个月（8）生产设备、试生产2个月（9）正常生产1个月以上各阶段实施规划，又用网络法、流水作业法统筹安排，有些可同时或交叉进行，项目实施规划总工期为2年。2.2 工程分析2.2.1 项目工艺流程分析拟建项目主要以商品浆料作为原材料。生产过程主要由浆料制备准备工段、制滤膜工段以及包装加工完成工段三大部分组
33、成。拟建项目工艺流程及产污分析示意图见图2-1。各工段具体工艺情况介绍如下。1、浆料制备工段拟建项目浆料制备工段主要配备生物滤膜专业浆、漂白木浆、损纸浆处理等生产线，浆料的疏磨、除砂设备等拟从国外引进。其中原材料浆板均为漂白后的成品原材料，浆料制备阶段主要工序包括碎浆、高浓除砂、磨浆或疏解，最终成品浆送至制滤膜工段配浆。制浆工段工艺流程说明简述如下：生物滤膜专业浆和漂白木浆分别与水按一定的比例加入到水力碎浆机中进行碎解，由电机带动碎浆螺旋对浆液进行切割，从而碎解成浓度为510的浆液。间歇生产，然后送高浓除渣器除渣净化，再进入疏解机疏解，运用高速旋转产生的力与众多齿型，当浆料通过动盘与静盘间反复
34、多次撞击而使纤维分散疏解。由于动静盘间有适当的间隙，纤维仅作单纯的分散，不损伤纤维，作为短纤维浆机及二次纤维的疏解尤为有利。采用双盘进行磨浆，以获得制滤膜所需要的纤维要求。成浆送至制滤膜工段配浆。制滤膜生产线送来的损纸，分别经过高浓除渣及疏解机疏解，再回送至各自的制滤膜生产线去配浆。本项目打浆度不高，保持较高的纤维长度，且要求浆料在流送过程中不造成纤维絮聚，更要保证成生物滤膜有良好的透气性和松厚度。因此在流送系统中必须高度稀释，其浓度往往比普通生物滤膜浓度要低10倍以上。如此低的上网浓度是长网和圆网都无法完成的，而斜网成型器能适应，且特别适合于生物滤膜的长纤维、低浓度、大流量上网的要求。满足汽
35、车、医用、净化等生物滤膜产品要求生物滤膜质疏松、透气性能好、生物滤膜页均匀、纵横拉力差距小的特点，这也是其它成型器所无法比拟的。2、制滤膜工段制滤膜工段生产设备以滤膜机为主，本工段基于市场及产品的需求，设备5条制滤膜生产线，生产线流程相同，只是根据不同产品的质量要求改变浆料的配比及操作方式。本车间生产线以滤膜机为主，分别由上网成型、压榨、干燥、复卷、分切等工序组成。分切后成品送后加工段。辅助系统主要有：上浆系统、真空系统、清白水系统、化学品添加系统、蒸汽冷凝水系统、损纸系统以及压缩空气系统等组成。制滤膜车间生产工艺说明如下：（1）上浆系统从浆料制备工段送来的浆进入贴毯层纸机前混合浆池，然后经过
36、上浆泵和冲浆泵，进入一级两段压力筛，筛选均匀的浆料直接送入纸机贴毯层流浆箱。从浆料制备工段送来的成品浆、损纸浆及回收浆进入贴网层纸机前混合浆池，然后经过上浆泵和冲浆泵，进入一级两段压力筛，筛选均匀的浆料直接送入纸机贴网层流浆箱。（2）制滤膜系统由流浆箱出来的浆料经过成形、压榨后在卷纸机上卷取，再经过复卷分切，成品纸卷送后加工段。各部分的湿损纸和干损纸分别在各自的损纸池和水力碎浆机中碎解后，分送至浆料制备工段的损纸处理系统。损纸工艺流程图见图2-2所示。另外，制滤膜工段还配有真空系统、蒸汽冷凝水系统、化学品添加系统以及压缩空气系统等等生产辅助系统。其中：a真空系统从纸机各真空点抽取的气水混合物经
37、气水分离器分离，白水去白水系统，空气由真空泵抽走，经消音池排往室外。b蒸汽冷凝水系统由燃气锅炉来的蒸汽，经减温减压装置处理后，变成符合本车间使用的蒸汽，然后供纸机干燥部使用。蒸汽冷凝水系统采用热泵装置，既满足生产，又节省用汽。c压缩空气系统空气经螺杆压缩机除油器冷冻式干燥机分配罐后，大部分进入生产用储气罐，另一部分则进入高效除油器，经无热再生干燥器，进入仪表用储气罐。压缩空气站置于厂房内。过去传统的生产生物滤膜，几乎都采用热固型的酚醛树脂作为浸渍涂布用胶料，来浸渍生物滤膜。因此在加工过程中会有甲醛、游离苯酚、苯酚衍生物、胺等有害气体产生。这些有害气体极易进入制造车间的空气和大气中，由于缺乏足够
38、有效的废气处理和空气净化手段，空气污染在所难免。而且用固化型生物滤膜生产的滤清器用毕后难以在大自然中降解，不仅给消费者带来麻烦，也给大自然增添的永久性污染。故本方案采用非固化型生物胶、树脂浸渍新工艺，生产新一代环保型生物滤膜。不但生产过程中节能，操作也更方便，且降低成本和保护环境。（3）清白水系统清水管网来、储存于清水池的清水，由冲网水泵、低压水泵、中压水泵、高压水泵送到车间各用水点；造纸机的白水首先用于造纸机内部的循环，剩余的白水送至多圆盘纤维回收机，白水与配浆系统送来作垫层的长纤维浆混合后进入多圆盘纤维回收机，白水经过滤后分成超清白水、清白水、浓白水和回收浆, 超清白水送回造纸机用于喷网
39、等, 清白水、浓白水用于各生产系统浓度调节、稀释或在白水回收系统内部循环使用，回收浆送贮浆池再送配浆系统。白水系统工艺流程图见图2-3所示。3、包装加工工段卷纸机下来的纸卷，先经复卷机分切复卷，然后进入联合包装机进行包装, 使纸卷在运行中能自动对中, 自动扫描测量其直径和长度，纸卷经包卷、封头、检验、称重、打印标签后，再经输送机、升降机和叉车等输送设备送至成品库。生物滤膜专用浆漂白木浆板杂物及固废物干损纸图2-1 生物滤膜生产工艺流程图碎浆碎浆高浓除渣高浓除渣打浆疏解打浆疏解湿强剂混浆储存多盘纤维回收清滤液池排水防水剂整个系统密封水硫酸铝制滤膜纸机及地面清洗水蒸汽动力车间烘干冷凝水，回用制膜燃
40、烧器燃气罩烘干复卷废气排放粉尘排放回收天然气固废、废气排放分切1分切2涂布包装成品库损纸粉尘排放回收分切1分切2分切3成品库燃气罩烘干蒸汽包装烘干复卷制滤膜混浆储存损纸损纸打浆疏解高浓除渣碎浆图2-2项目损纸工序工艺流程示意图绿化冲洗毛布冲洗设备图例:新鲜水重复用水其它单位：尾筛排渣带水除湿排水汽 蒸发损耗水 成品带水污水处理站浊滤液池多盘纤维回收机白水池超清、清白水池清水池制滤膜系统上浆系统浆带水密封水喷淋辊面稀释垫层浆带水回收浆带水废渣带水及蒸发洗网碎浆打浆系统自来水管网浆板带水图2-3白水系统工艺流程图2.2.2主要设备清单项目主要设备清单见下表：表2-6 项目设备清单一览表序号设备名称
41、单位数 量备 注120M3水力碎浆机台5备料与打浆工段25M3水力碎浆机台53圆盘式平筛台54550双盘磨浆机台55疏磨机台106大锥度疏解机台107不锈钢浆池(20M3)台308850螺旋推进器(不锈钢)台309100浆泵台3010浆泵(为水力碎浆机配）台1011热水计量桶(20M3)台512助剂配料搅拌桶台10131880造膜机套3制膜工段141600造膜机套215斜 网 部套516压 榨 部(含起皱备用钢辊)套517预干穿透干燥器套518烘缸部180033(封闭齿轮、带中心润滑油站)套519蜂巢式穿透干燥器(含燃气热风循环系统)套520多功能涂布机套521预干燥烘房(含燃气热风循环系统)
42、套522高温预固化烘房(含燃气热风循环系统)套523画线、印刷双用机套524压瓦楞机套525水平圆筒卷纸机套526双功位轴式卷纸机套527汽 罩套528机械传动套529中心润滑系统及稀油站套530气压控制系统套531基 础 部套532交流变频调速控制系统套533冲浆泵台10辅助设备及各管线系统34白水泵台1035损纸浆泵台536罗茨风机（台湾产品）台1037水环真空泵（网部 55KW）台538压榨部毛布真空泵(含气水分离器) (2.2KW+37KW)台1039浓白水塔台540稳浆箱台541高位箱台542气罩排风机台3043低压除砂器(特制、不锈钢含沉砂罐)台30444t/h的天燃气锅炉台645分切机台5包装工段46框式复卷机台547打 包 机台5
