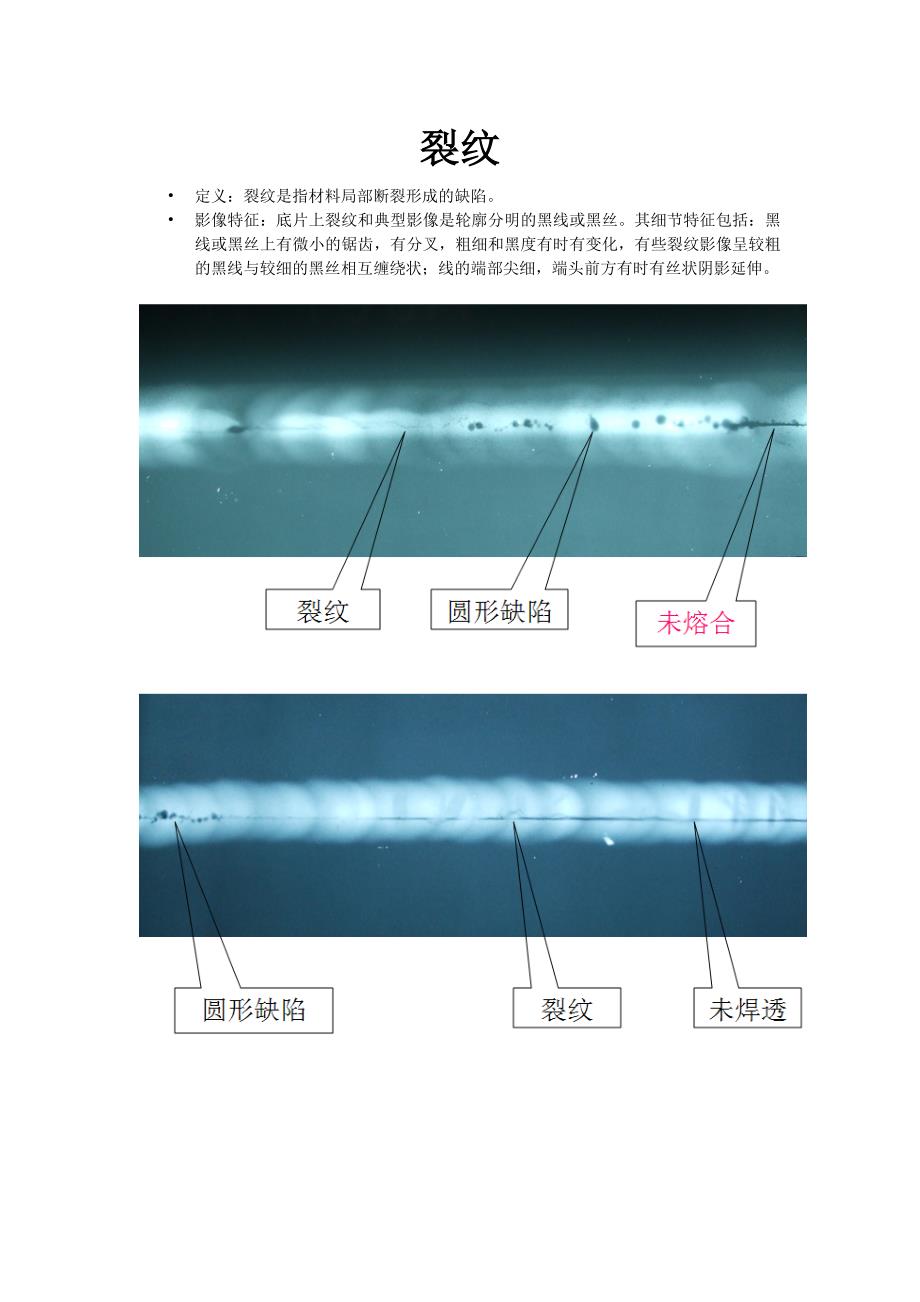

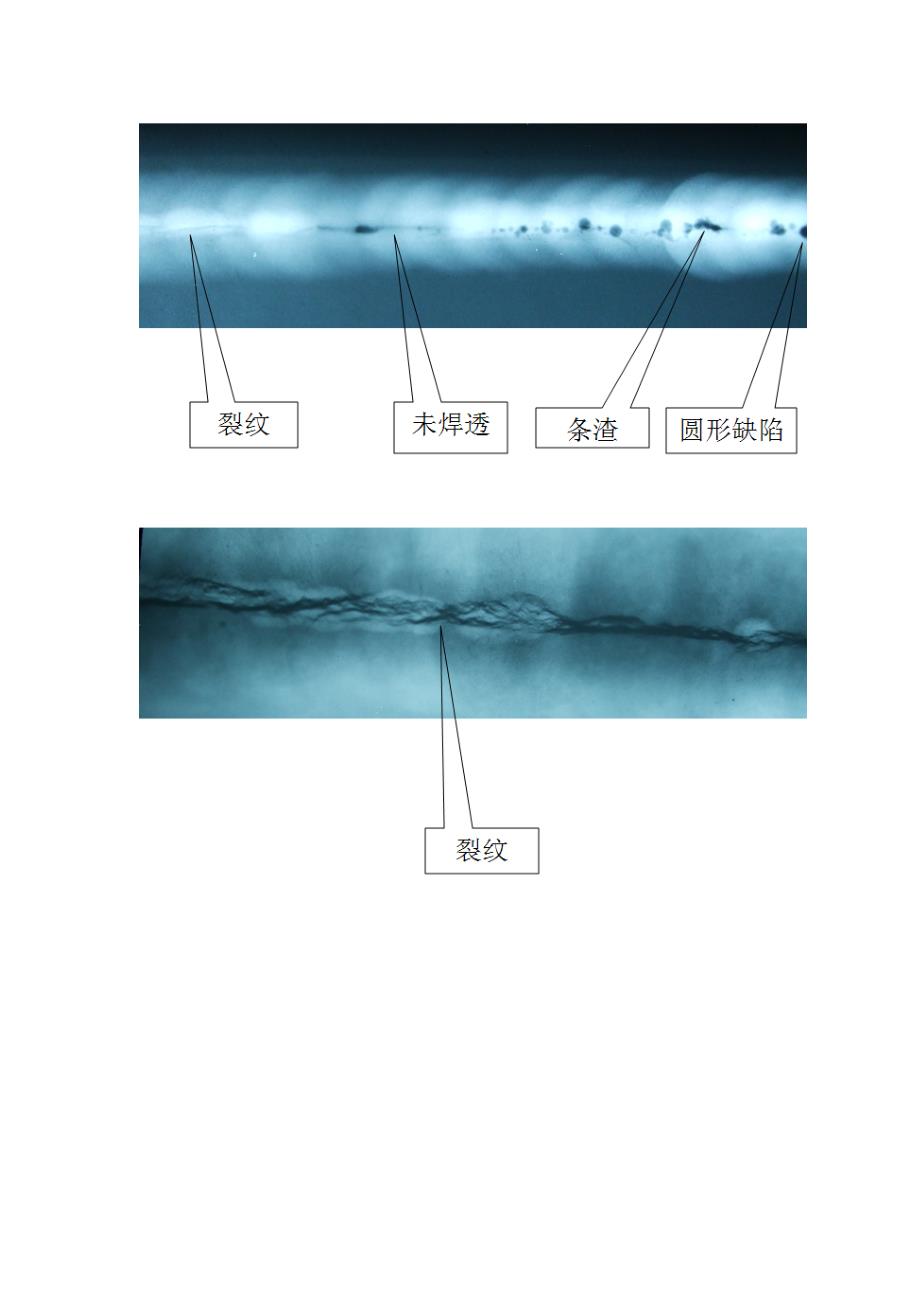

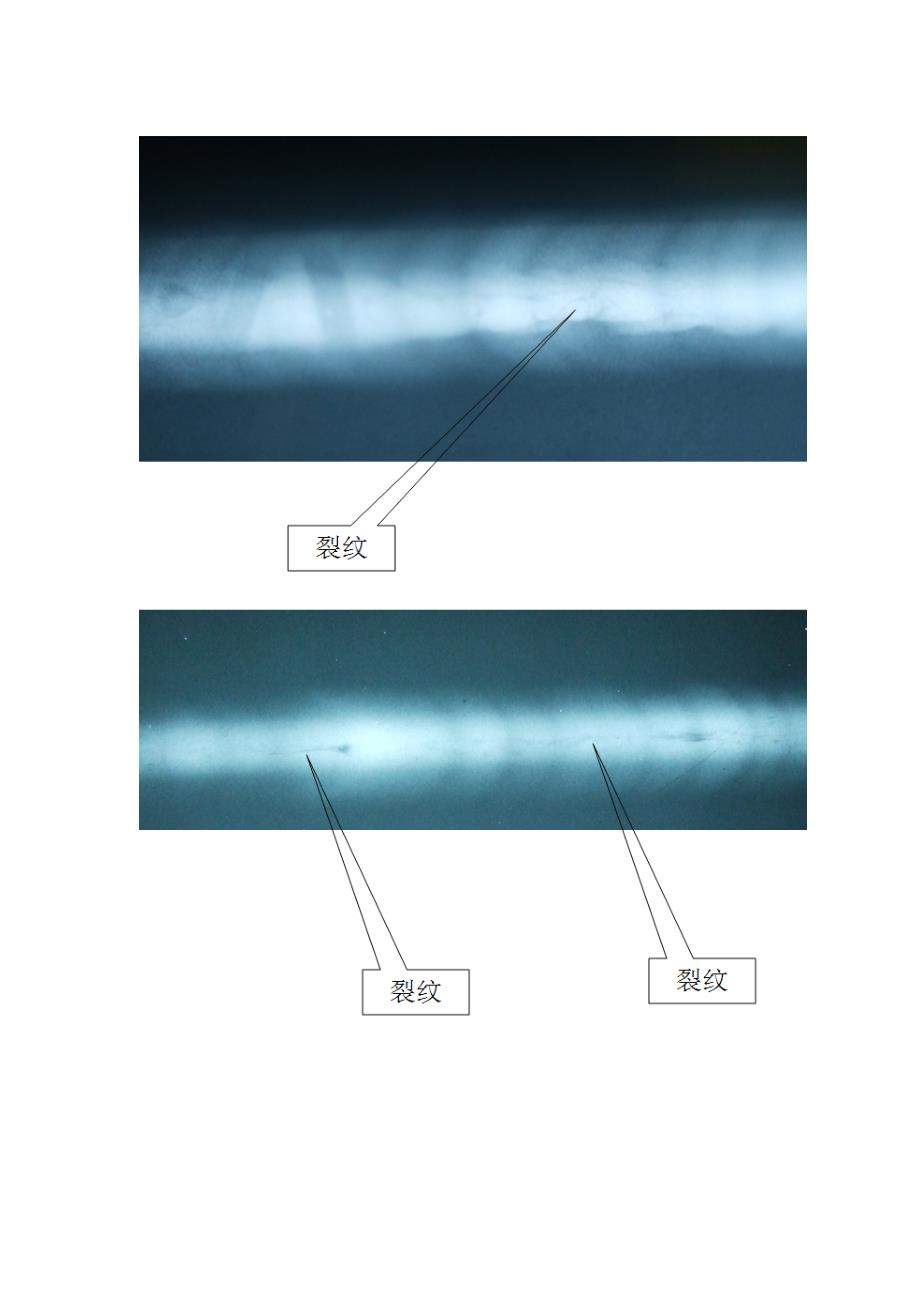

裂纹 定义:裂纹是指材料局部断裂形成的缺陷。 影像特征:底片上裂纹和典型影像是轮廓分明的黑线或黑丝。其细节特征包括:黑线或黑丝上有微小的锯齿,有分叉,粗细和黑度有时有变化,有些裂纹影像呈较粗的黑线与较细的黑丝相互缠绕状;线的端部尖细,端头前方有时有丝状阴影延伸。
