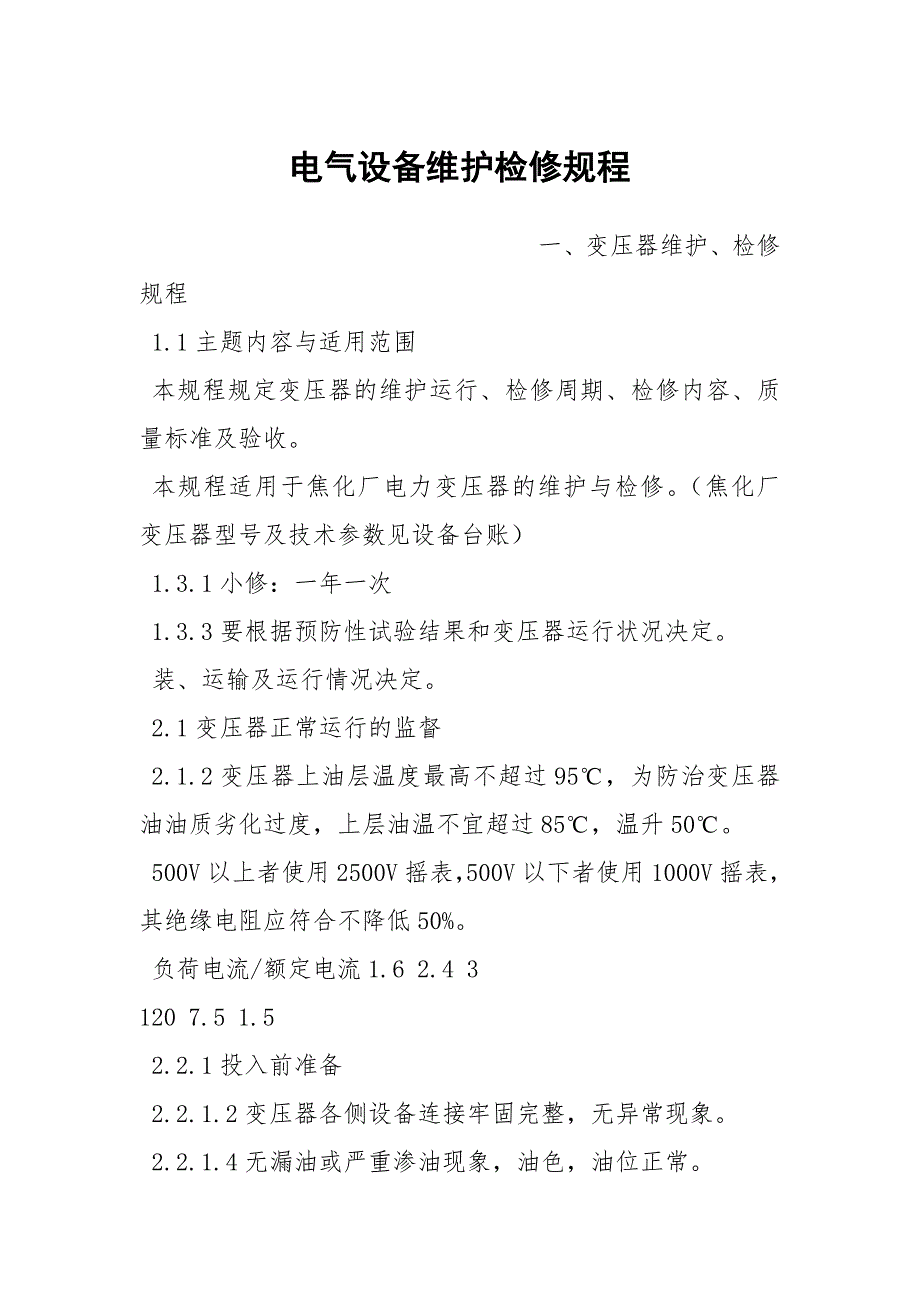

1、电气设备维护检修规程 一、变压器维护、检修规程 1.1主题内容与适用范围 本规程规定变压器的维护运行、检修周期、检修内容、质量标准及验收。 本规程适用于焦化厂电力变压器的维护与检修。（焦化厂变压器型号及技术参数见设备台账） 1.3.1小修：一年一次 1.3.3要根据预防性试验结果和变压器运行状况决定。 装、运输及运行情况决定。 2.1变压器正常运行的监督 2.1.2变压器上油层温度最高不超过95，为防治变压器油油质劣化过度，上层油温不宜超过85，温升50。 500V以上者使用2500V摇表，500V以下者使用1000V摇表，其绝缘电阻应符合不降低50%。 负荷电流/额定电流1.6 2.4 3

2、120 7.5 1.5 2.2.1投入前准备 2.2.1.2变压器各侧设备连接牢固完整，无异常现象。 2.2.1.4无漏油或严重渗油现象，油色，油位正常。 2.2.1.6瓦斯继电器接线牢固，引线未油浸变质，瓦斯继电器内无气体存在。 2.2.1.8变压器周围清洁无杂物。 2.2.1.10在拉合变压器刀闸之前对各侧开关进行一次拉合试验，如保护回路有过动作应进行保护动作跳闸试验。 2.2.2投入停用和变换分接头的原则 2.2.2.2对于各侧均有电源的变压器投入时一般应有高压侧进行充电，然后用低压侧开关进行并列停用时先拉低压侧再拉高压侧。 2.2.2.4分接开关的调整必须在停电后进行，调整后应进行测量

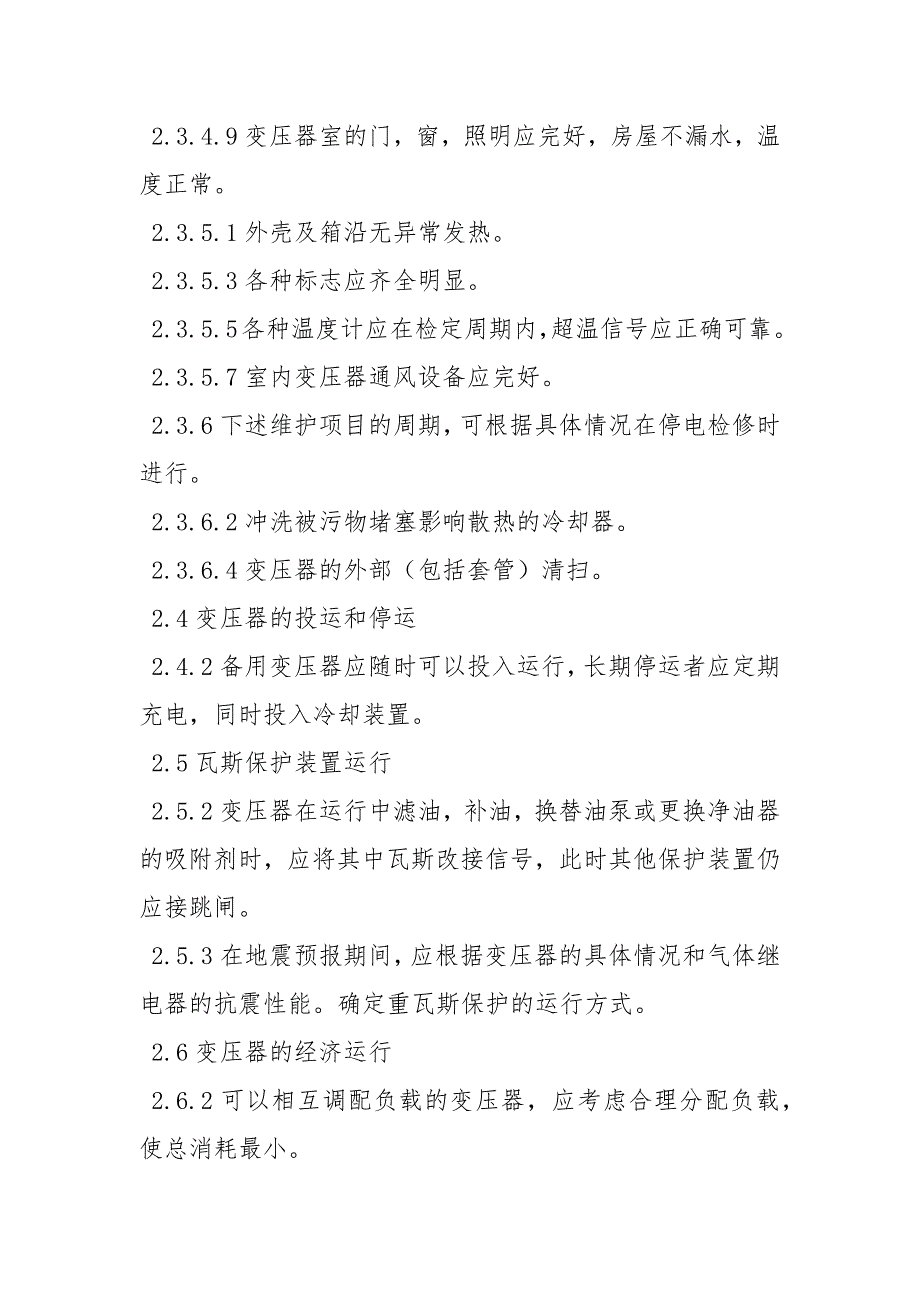

3、回路完整性检查，并做好记录。 2.3变压器的运行监视 2.3.2变压器的日常巡视检查，可参照下列规定： 2.3.3在下列情况下应对变压器进行特殊巡视检查，增加巡视检查次数： 2.3.3.2有严重缺陷时。 2.3.3.4雷雨季节，高峰负载运行时。 2.3.4.1变压器的油温和温度计应正常，储油柜的油位应与温度相对应，各部位无渗油。 2.3.4.3变压器音响正常。 2.3.4.5引线接头，电缆，母线应无发热迹象。 2.3.4.7气体机电正常，器内应无气体。 2.3.4.9变压器室的门，窗，照明应完好，房屋不漏水，温度正常。 2.3.5.1外壳及箱沿无异常发热。 2.3.5.3各种标志应齐全明显。

4、2.3.5.5各种温度计应在检定周期内，超温信号应正确可靠。 2.3.5.7室内变压器通风设备应完好。 2.3.6下述维护项目的周期，可根据具体情况在停电检修时进行。 2.3.6.2冲洗被污物堵塞影响散热的冷却器。 2.3.6.4变压器的外部（包括套管）清扫。 2.4变压器的投运和停运 2.4.2备用变压器应随时可以投入运行，长期停运者应定期充电，同时投入冷却装置。 2.5瓦斯保护装置运行 2.5.2变压器在运行中滤油，补油，换替油泵或更换净油器的吸附剂时，应将其中瓦斯改接信号，此时其他保护装置仍应接跳闸。 2.5.3在地震预报期间，应根据变压器的具体情况和气体继电器的抗震性能。确定重瓦斯保护

5、的运行方式。 2.6变压器的经济运行 2.6.2可以相互调配负载的变压器，应考虑合理分配负载，使总消耗最小。 2.7.1运行中的不正常现象和处理 2.7.1.2变压器有下列情况之一者应立即停运，若有运用中的备用变压器，应尽可能先将其投入运行： 严重漏油或喷油，使油面下降到低于油位计的指示限度。 变压器冒烟着火。 2.7.1.4当变压器附近设备着火，爆炸或发生其他情况，对变压构成严重威胁时。值班人员应立即将变压器停运。 检查变压器负载和冷却介质的温度，并与在同一负载和冷却介质温度下正常的温度核对。 检查变压器冷却装置或变压器室的通风情况。 在正常负载和冷却条件下，交压器变压器温度不正常并不断上升

6、且经检查证明温度指示正确，则认为变压器已发生内部故障，应立即将变压器停运。变压器在各种超额定电流的方式下运行，若顶层油温超过105时，应立即降低负载。 2.7.1.7铁芯多点接地而接地电流较大时，应安排检修处理。在缺陷消除前，可采取措施将电流限值在100mA左右，并加强监视。 2.7.2瓦斯保护装置动作的处理。 若气体继电器内的气体为无色，无臭且不可燃，色谱分析判断为空气，则变压器可继续运行，并及时消除进气缺陷。若气体是可燃的或是油中溶解气体分析结果异常，应综合判断确定变压器是否停用。 是否呼吸不畅或排气未尽。 变压器外观有无明显反应故障性质的异常现象。 气体继电器中的气体和油中溶解气体的色

7、谱分析结果。 变压器其他继电保护装置动作情况。 2.7.3.1变压器跳闸后应立即查明原因，如综合判断证明变压器跳闸不是由于内部故障所引起，可重新投入使用。若变压器有内部故障的征象时，应做进一步的检查。 2.7.3.3变压器着火时，应立即断开电源，停运冷却器，并迅速采取灭火措施，防止火势蔓延。 3.1小修项目及内容 3.1.2检查变压器本体及附属器有无渗漏油处，并作好详细记录。 3.1.4检查紧固变压器本体螺栓及附属器件螺栓。 3.1.6检查瓦斯断电器是否无压正常，控制线是否牢固，绝缘良好。 3.1.8检查呼吸器是否畅通，干操剂是否正常。 3.1.10取油样试验合格，必要时过滤或补油。 3.1.

8、12按变压器试验规程进行预防性试验。 3.2.1完成小修项目规定的各项任务。 3.2.3取油样送化验，并将变压器内陈油放出。 3.2.5清洗铁芯、线圈、油箱、变压器本体及各附件，做到无积尘和积碳，无残油。 3.2.7检查清扫瓦斯断电器及各附属表计。 3.2.9干燥变压器铁芯、线圈，并及时就位。 3.2.11整体均匀紧固，并使油、气压合乎要求。 3.2.13按试验规程进行试验，完全合乎要求。 3.3重绕项目及内容 3.3.2必要时进行分解或对硅钢片进行更换和作重新绝缘处理。 3.3.4检查分接头绝缘是否良好，绝缘联接线的连接是否牢固，接头和焊头是否良好。 3.3.6检修各部位油阀、气阀，必要时进行更换。 3.3.8按电气试验规程进行试验。 3.4.1线圈 3.4.1.2清洁无油垢、积碳、油道无堵塞，排列整齐、牢固、无移位、无松动、无短路现象，各引线间及对地间隙不得小于规定值。 3.4.2铁芯 3.4.2.2硅钢片间对口良好，片间绝缘无脱落现象，无过热变色痕迹 3.4.3.1无裂纹、无缺叶。 3.4.4分接开关 3.4.4.2接触良好，指示正确。 3.4.5.1外部完整清洁，内部无堵塞。 3.4.5.3安全防爆片完好，密封良好。
