电缆工程工程量计算规则.docx

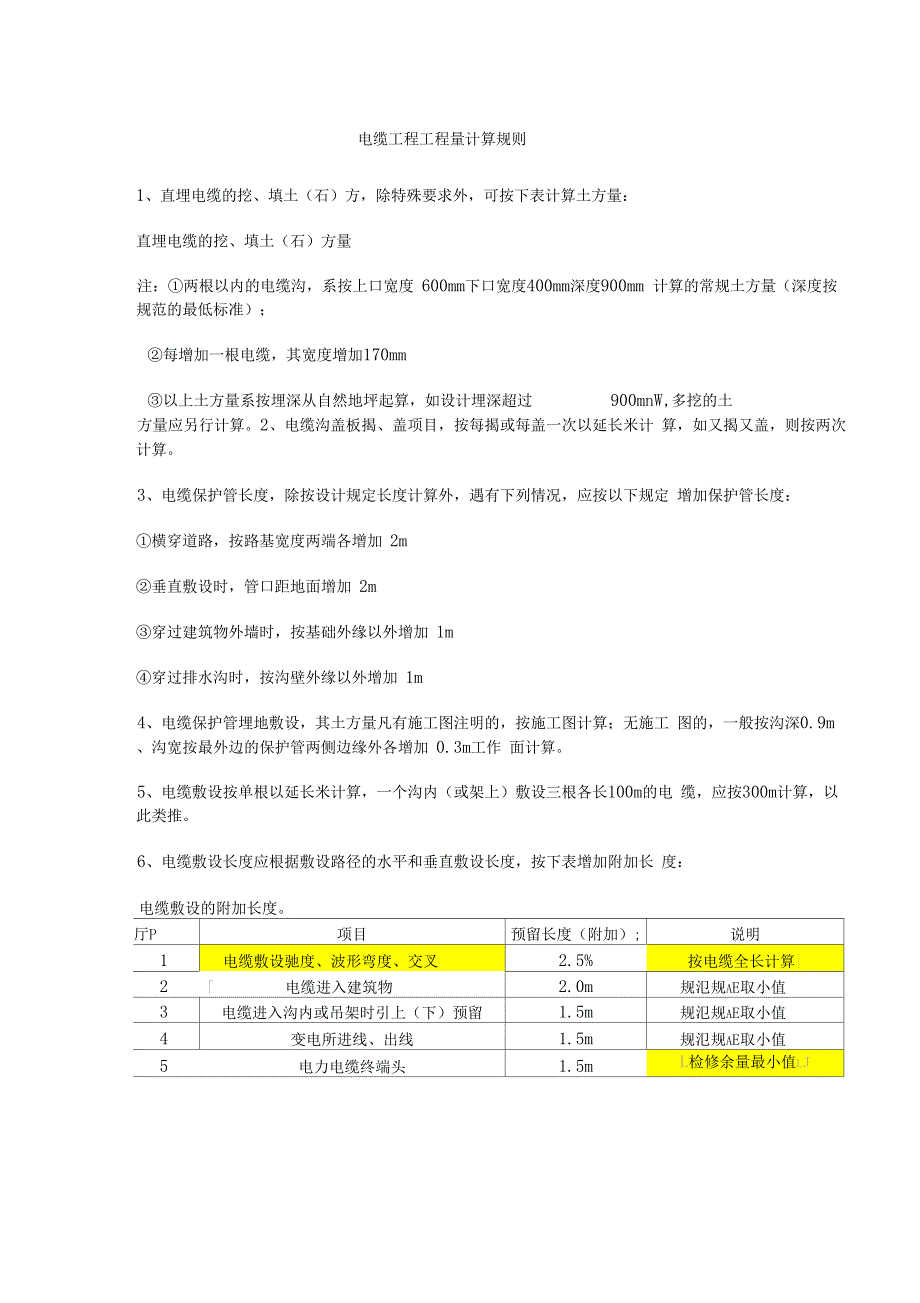

1、电缆工程工程量计算规则1、直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土方量：直埋电缆的挖、填土（石）方量注：两根以内的电缆沟，系按上口宽度 600mm下口宽度400mm深度900mm 计算的常规土方量（深度按规范的最低标准）；每增加一根电缆，其宽度增加170mm以上土方量系按埋深从自然地坪起算，如设计埋深超过900mnW,多挖的土方量应另行计算。2、电缆沟盖板揭、盖项目，按每揭或每盖一次以延长米计 算，如又揭又盖，则按两次计算。3、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定 增加保护管长度：横穿道路，按路基宽度两端各增加 2m垂直敷设时，管口距地面增加 2m

2、穿过建筑物外墙时，按基础外缘以外增加 1m穿过排水沟时，按沟壁外缘以外增加 1m4、电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工 图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外各增加 0.3m工作 面计算。5、电缆敷设按单根以延长米计算，一个沟内（或架上）敷设三根各长100m的电 缆，应按300m计算，以此类推。6、电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表增加附加长 度：电缆敷设的附加长度。厅P项目预留长度（附加）;说明1电缆敷设驰度、波形弯度、交叉2.5%按电缆全长计算|2电缆进入建筑物2.0m规氾规aE取小值3电缆进入沟内或吊架时引上（下）预留

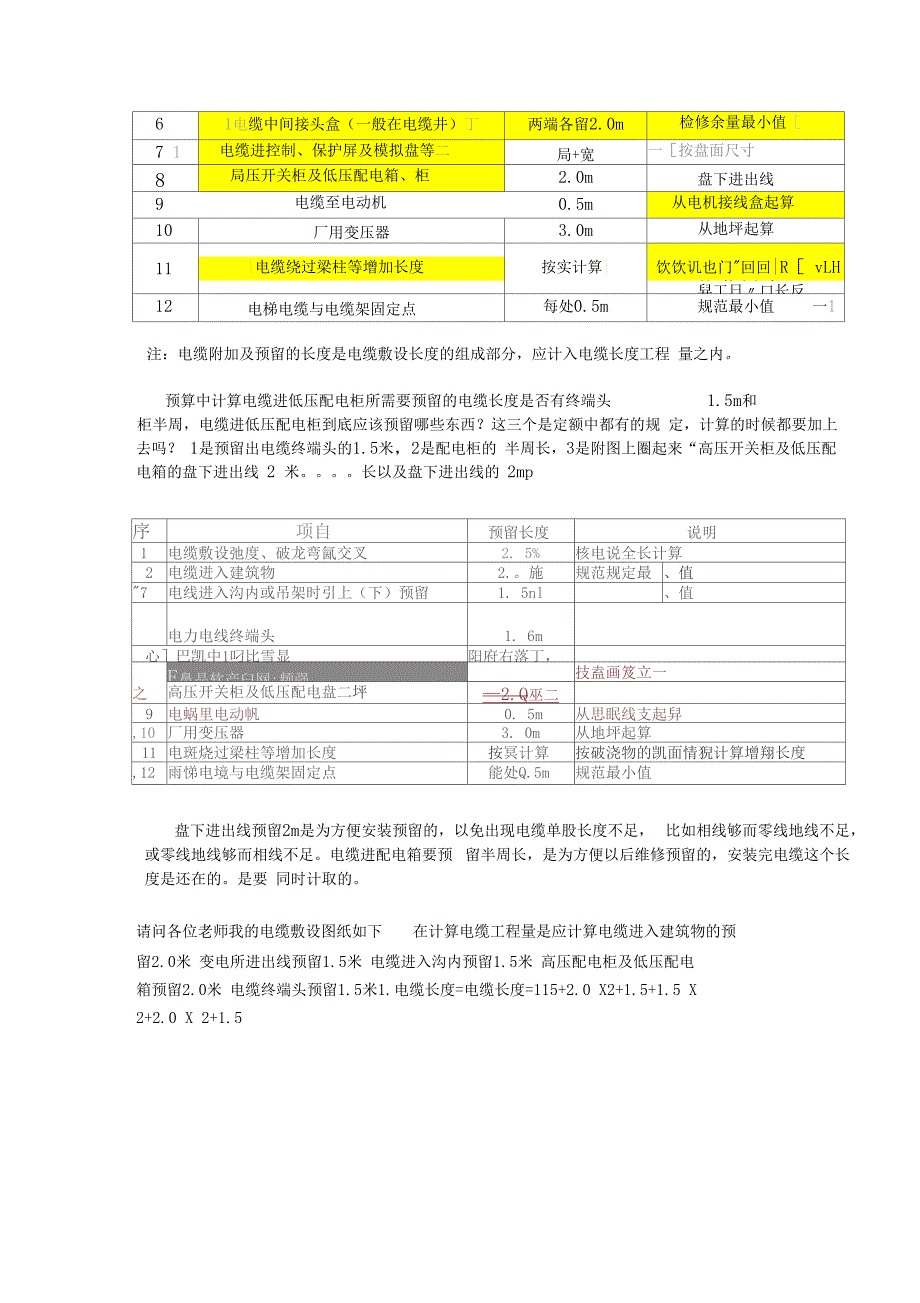

3、1.5m规氾规aE取小值4变电所进线、出线1.5m规氾规aE取小值5电力电缆终端头1.5mL检修余量最小值lJ61电缆中间接头盒（一般在电缆井）丁两端各留2.0m检修余量最小值7 1电缆进控制、保护屏及模拟盘等二局+宽一按盘面尺寸8局压开关柜及低压配电箱、柜2.0m盘下进出线9电缆至电动机10.5m从电机接线盒起算10厂用变压器3.0m从地坪起算11|电缆绕过梁柱等增加长度按实计算|饮饮讥也门回回|R vLH 笛+的士门仁百舁工日口长反12电梯电缆与电缆架固定点每处0.5m规范最小值一1注：电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程 量之内。预算中计算电缆进低压配电柜所需

4、要预留的电缆长度是否有终端头1.5m和柜半周，电缆进低压配电柜到底应该预留哪些东西？这三个是定额中都有的规 定，计算的时候都要加上去吗？ 1是预留出电缆终端头的1.5米，2是配电柜的 半周长，3是附图上圈起来“高压开关柜及低压配电箱的盘下进出线 2 米。长以及盘下进出线的 2mp序号项自预留长度说明1电缆敷设弛度、破龙弯氤交叉2. 5%核电说全长计算2电缆迸入建筑物2.。施规范规定最、值7电线进入沟内或吊架时引上（下）预留1. 5nl、值电力电线终端头1. 6m心巴凯中1叼比雪显阳府右落丁，Um之E鼻晶软产臼网:频强技盍画笈立一高压开关柜及低压配电盘二坪一2.Q巫二9电蜗里电动帆0. 5m从思

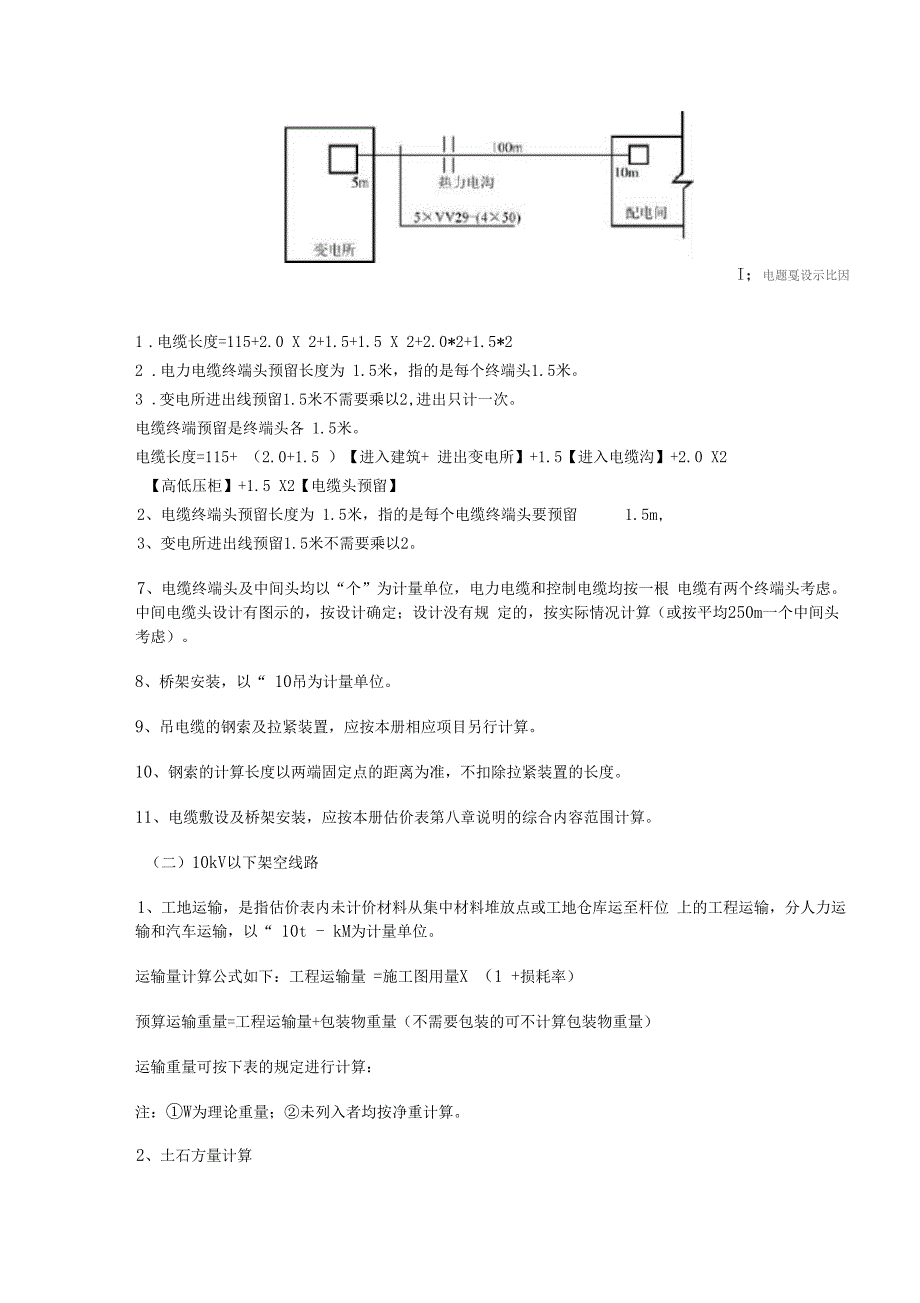

5、眠线支起舁,10厂用变压器3. 0m从地坪起算111电斑烧过梁柱等增加长度按冥计算按破浇物的凯面情猊计算增翔长度,12雨悌电境与电缆架固定点能处Q.5m规范最小值盘下进出线预留2m是为方便安装预留的，以免出现电缆单股长度不足， 比如相线够而零线地线不足，或零线地线够而相线不足。电缆进配电箱要预 留半周长，是为方便以后维修预留的，安装完电缆这个长度是还在的。是要 同时计取的。请问各位老师我的电缆敷设图纸如下在计算电缆工程量是应计算电缆进入建筑物的预留2.0米 变电所进出线预留1.5米 电缆进入沟内预留1.5米 高压配电柜及低压配电箱预留2.0米 电缆终端头预留1.5米1.电缆长度=电缆长度=11

6、5+2.0 X2+1.5+1.5 X2+2.0 X 2+1.5I；电题戛设示比因1 .电缆长度=115+2.0 X 2+1.5+1.5 X 2+2.0*2+1.5*22 .电力电缆终端头预留长度为 1.5米，指的是每个终端头1.5米。3 .变电所进出线预留1.5米不需要乘以2,进出只计一次。电缆终端预留是终端头各 1.5米。电缆长度=115+ （2.0+1.5 ）【进入建筑+ 进出变电所】+1.5【进入电缆沟】+2.0 X2【高低压柜】+1.5 X2【电缆头预留】2、电缆终端头预留长度为 1.5米，指的是每个电缆终端头要预留1.5m,3、变电所进出线预留1.5米不需要乘以2。7、电缆终端头及中

7、间头均以“个”为计量单位，电力电缆和控制电缆均按一根 电缆有两个终端头考虑。中间电缆头设计有图示的，按设计确定；设计没有规 定的，按实际情况计算（或按平均250m一个中间头考虑）。8、桥架安装，以“ 10吊为计量单位。9、吊电缆的钢索及拉紧装置，应按本册相应项目另行计算。10、钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的长度。11、电缆敷设及桥架安装，应按本册估价表第八章说明的综合内容范围计算。（二）10kV以下架空线路1、工地运输，是指估价表内未计价材料从集中材料堆放点或工地仓库运至杆位 上的工程运输，分人力运输和汽车运输，以“ 10t - kM为计量单位。运输量计算公式如下：工程

8、运输量 =施工图用量X （1 +损耗率）预算运输重量=工程运输量+包装物重量（不需要包装的可不计算包装物重量）运输重量可按下表的规定进行计算：注：W为理论重量；未列入者均按净重计算。2、土石方量计算(1)无底盘、卡盘的电杆坑，其挖方体积 V=0.8X0.8 Xh(h 坑深m)(2)电杆坑的马道土、石方量按每坑 0.2m3计算(3)施工操作裕度按底、拉盘底宽每边增加0.1m。(4)电杆坑(放边坡)计算公式：V* 6ab+(a+a1) X(b+b1)+a1b1式中：V土(石)方体积(m3)h坑深(m)a(b)坑底宽(m),a(b尸 底、拉盘底宽+2X每边操作裕度；a1(b1)坑口宽(m),a1(b

9、1)=a(b)+2 xhx边坡系数放 坡系数注：a. 土方量计算公式亦适用于拉线坑；b.双接腿杆坑按带底盘的土方量计算；c.木杆按不带底盘的土方量计算。3 .各类土质的放坡系数按下表计算各类土质的放坡系数，质普通土、水坑坚土松砂石泥水、流砂、岩石放坡系数1 ： 0.31 ： 0.251 ： 0.2不放坡4、冻土厚度大于300mnW,冻土层的挖方量按挖坚土项目，其基价乘以系数4 .5 o其他土层仍按土质性质执行本册估价表。5、杆坑土质按一个坑的主要土质而定，如一个坑大部分为普通土，少量为坚 土，则该坑应全部按普通土计算。6、带卡盘的电杆坑，如原计算的尺寸不能满足卡盘安装时，因卡盘超长而增加 的土

10、石)方量另计。7、底盘、卡盘、拉线盘按设计用量以“块”为计量单位。8、杆塔组立，分别杆塔形式和高度按设计数量以“根”为计量单位。9、拉线制作安装按施工图设计规定，分别不同形式，以“组”为计量单位。10、横担安装按施工图设计规定，分不同形式和截面，以“根”为计量单位，估价表按单根拉线考虑，若安装 V型、Y型或双拼型拉线时，按2根计算。拉 线长度按设计全根长度计算，设计无规定时可按下表计算。拉线长度单位：m/B11、导线架设，分别导线类型和不同截面以“1 k”单线”为计量单位计算。导线预留长度按下表规定计算。导线预留长度单位：m服项目名称长度高压转角2.5分支、终端2.0低压分支、终端0.5 J交叉跳线转角1.5-与设备连线0.5进户线2.5导线长度按线路总长度和预留长度之和计算。计算主材费时应另增加规定的损 耗率。12、导线跨越架设，包括越线架的搭、拆和运输以及因跨越 （障碍）施工难度增 加而增加的工作量，以“处”为计量单位。每个跨越间距按 50m以内考虑，大于 50m而小于100m时按2处计算，以此类推。在计算架线工程量时 ，不扣除跨越 档的长度。13、杆上变配电设备安装以“台”为计量单位，设备的接地装置和调试应按本 册相应子目另行计算。
