用户供电可靠性管理培训.ppt

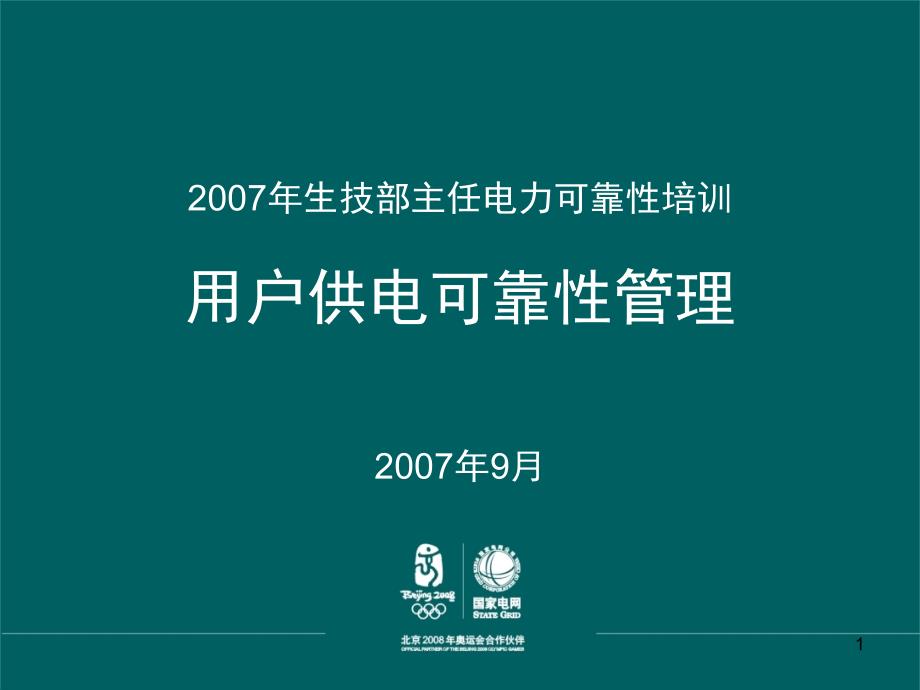

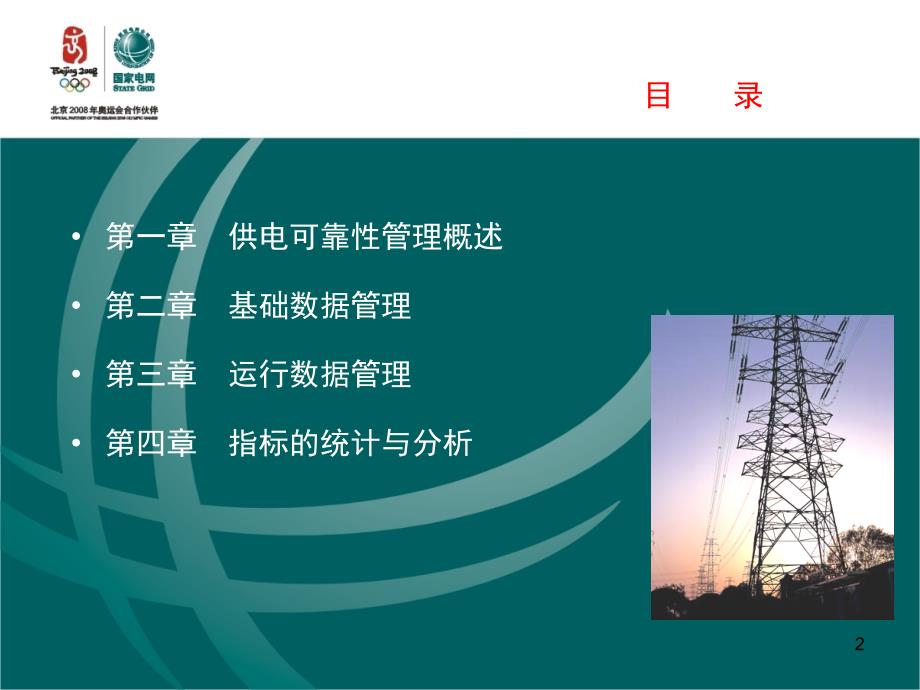

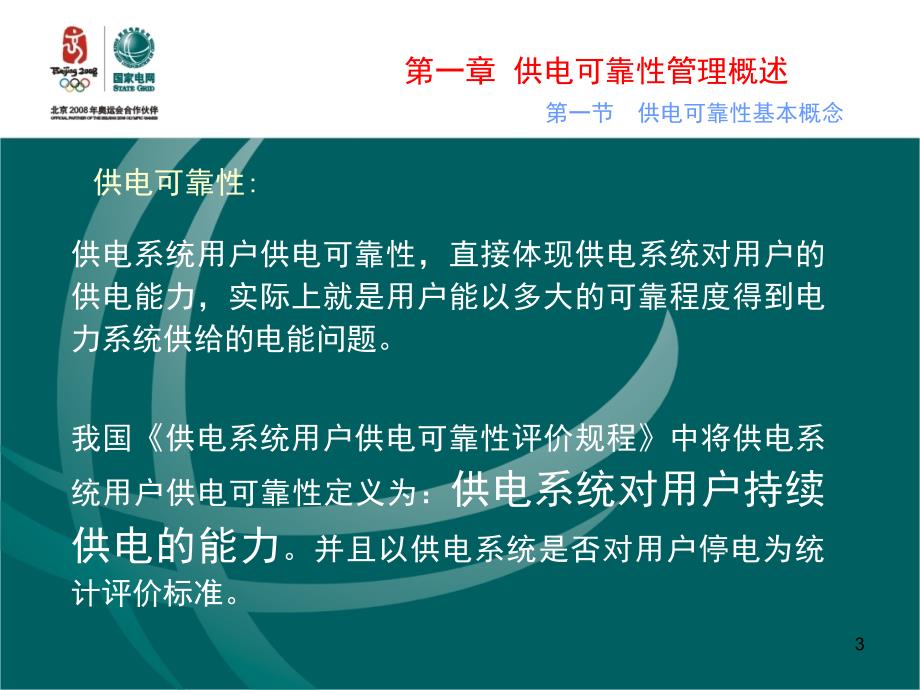

1、2007年生技部主任电力可靠性培训用户供电可靠性管理2007年9月1目 录第一章 供电可靠性管理概述 第二章 基础数据管理第三章 运行数据管理 第四章 指标的统计与分析 2供电可靠性:第一章 供电可靠性管理概述第一节供电可靠性基本概念供电系统用户供电可靠性，直接体现供电系统对用户的供电能力，实际上就是用户能以多大的可靠程度得到电力系统供给的电能问题。我国供电系统用户供电可靠性评价规程中将供电系统用户供电可靠性定义为：供电系统对用户持续供电的能力。并且以供电系统是否对用户停电为统计评价标准。3供电系统及设施 供电系统是电力系统的一个重要环节，由电气设备及配电线路按一定的接线方式组成。供电系统按其

2、电压等级可分为低压用户供电系统、中压用户供电系统、高压用户供电系统。第一章 供电可靠性管理概述第二节供电可靠性管理统计范围4低压用户供电系统及其设施由公用配电变压器二次侧出线套管外引线开始至低压用户的计量收费点为止范围内所构成的供电网络，其设施为连接至接户线为止的中间设施。第一章 供电可靠性管理概述第二节供电可靠性管理统计范围5低压用户供电系统及其设施图380V220220V用户用户1010kVkV公用配变公用配变第一章 供电可靠性管理概述第二节供电可靠性管理统计范围6由各变电站（发电厂）10（20、6）kV出线母线侧隔离开关开始至公用配电变压器二次侧出线套管为止，及10（20、6）kV用户的

3、电气设备与供电公司的管界点为止范围内所构成的供电网络及其连接的中间设施第一章 供电可靠性管理概述第二节供电可靠性管理统计范围中压用户供电系统及其设施710kV母线母线公用配变公用配变用户专变用户专变专线用户专线用户公用配变公用配变10kV馈线馈线中压用户供电系统及其设施第一章 供电可靠性管理概述第二节供电可靠性管理统计范围8 由各变电站（发电厂）35kV及以上电压出线母线侧隔离开关开始，至35kV及以上用户变电站与供电部门的管界点为止范围内所构成的供电网络及其连接的中间设施。第一章 供电可靠性管理概述第二节供电可靠性管理统计范围高压用户供电系统及其设施93 35 5k kV V及及以以上上用用

4、户户变变电电站站35kV及以上及以上输变电设施输变电设施第一章 供电可靠性管理概述第二节供电可靠性管理统计范围高压用户供电系统及其设施图10 用户及其统计单位 用户是供电系统提供电能的对象，按其接入系统的电压等级用户可分为低压用户、中压用户、高压用户。由于用户接入系统电压等级不同，统计单位也存在差异。第一章 供电可靠性管理概述第二节供电可靠性管理统计范围11 以380/220V电压受电的用户，称为低压用户。一个接受电业部门计量收费的用电单位，作为一个低压用户统计单位。380V220220V用户用户1010kVkV公用配变公用配变第一章 供电可靠性管理概述第二节供电可靠性管理统计范围低压用户12

5、中压用户 以10（20、6）kV电压受电的用户，称为中压用户。1）一个用电单位接在同一条或分别接在两条（多条）电力线 路上的几台用户配电变压器及中压用电设备，应以一个电 能计量点作为一个中压用户统计单位。2）在低压用户供电可靠性统计工作普及之前，以10（20、6）kV供电系统中的公用配电变压器作为用户统计单位，即一 台公用配电变压器作为一个中压用户统计单位。第一章 供电可靠性管理概述第二节供电可靠性管理统计范围131）专用线路和用户专用变压器也按照电能计量点区分，全 线路为专用线路的，无论有多少台变压器，只以电能计 量点区分专用用户数量。2）小区供电用户按照公用用户录入，按照配电变压器作为 用

6、户统计单位，一台配电变压器作为一个公用用户。3）对于分别接在两条（多条）线路上且互为备用的双电源 用户，即使有两个或多个电能计量装置，也应记为一个 电能计量点。第一章 供电可靠性管理概述第二节供电可靠性管理统计范围中压用户数量统计注意点14用户专用用户专用变压器变压器公用配电公用配电变压器变压器公用配电公用配电变压器变压器 中压用户图所示线路，共有公用用户2户，专用用户1户。第一章 供电可靠性管理概述第二节供电可靠性管理统计范围15用户专用用户专用变压器变压器用户专用用户专用变压器变压器用户专用用户专用变压器变压器用户专线用户专线用户专线中压用户图所示线路，共有专用用户3户。第一章 供电可靠性

7、管理概述第二节供电可靠性管理统计范围163 35 5k kV V及及以以上上用用户户变变电电站站35kV及以上及以上输变电设施输变电设施高压用户 以35kV及以上电压受电的用户，称为高压用户。一个用电单位的每一个受电降压变电站，作为一个高压用户统计单位。第一章 供电可靠性管理概述第二节供电可靠性管理统计范围17第二章 基础数据管理中压系统基础数据管理-基本定义中压线路 从变电站10（20、6）kV出线断路器起，到线 路受电末端点。中压线段 线段为各开关设备之间的线路段，一般采用 线路中工作时停电的最小线路范围作为线段。中压用户 一个用电单位接在同一条或分别接在两条（多 条）电力线路上的几台用户

8、配电变压器及中压 用电设备，应以一个电能计量点作为一个中压 用户统计单位。第一节中压系统基础数据管理18中压线段管理-分段原则 线路按其从属关系分为主、分、支三级，各级又分干线、支线。中压线路的分段原则是线路从起点开始，遇到开关设备就分段，而且前一段线路的终点就是后一段线路的起点，首尾相接。如果线路的分段开关数较多，可以根据需要将相邻的两段算作一个线段。有开关设备的分支要划作独立的线段。第二章 基础数据管理第一节中压系统基础数据管理19中压注册线段编码规则12345678910111213144位变电站名称3位出线开关调度号7位自行编写 线段编码要求唯一 14位表示变电站的名称，数字为四位，汉

9、字则为两个，如果变电 站的汉字名称超过两个，则必须缩减为两字。57位表示线路的编号，此3位编码只能是数字，一般采用线路的调度编号 814位为自由编号，根据本省的编码规则编制第二章 基础数据管理第一节中压系统基础数据管理20562线路线段编码示例图所示的编码规则是：A段：友谊56210；B2段：友谊56220；B1段：友谊56211；C1段：友谊56221；B3段：友谊56212；C2段：友谊56222。第二章 基础数据管理第一节中压系统基础数据管理21A 段：后沽01110；B2段：后沽01120；B1段：后沽01111；C1段：后沽01121；B3段：后沽01112；C2段：后沽01122。

10、出线汉字开头用数字“0”代替。第二章 基础数据管理第一节中压系统基础数据管理后11线路线段编码示例图22中压注册线段基础信息数据要求线段字段基础信息数据要求线段编码按照中压注册线段编码规则进行编写线段名称格式为：起始端点编号-终止端点编号，或者自行确定注册日期线路新建的按照投运日期填写，线路变更（切改）的按照变更（切改）日期错后一天填写，如7日切改，则用8日作为注册日期电压等级选择当前线路的实际电压等级地区特征按照DL/T 8362003供电系统用户供电可靠性评价规程的定义，地区特征分为市中心、市区、城镇及农村四类，根据当前线段所处的地区分别进行选择。当一条线段发生跨区情况时，按用户较多区域的

11、地区特征进行选择线路性质码根据线段资产的归属进行填写，资产属于本供电公司的选择公用，资产属于用户的选择专用出线开关选项出线开关是指变电站的配电出线断路器，只有当前线段是线路主干线第一线段时勾选，作为统计线路条数的依据开关编号选择当前线段的起点开关设备的调度编号开关类型码选择当前线段起点开关设备的设备类型第二章 基础数据管理第一节中压系统基础数据管理2324中压注册线段资产信息数据要求线段字段资产信息数据要求电缆、架空裸导线和架空绝缘导线长度分别填入当前线段包含的相应类型线路的长度断路器指当前线段上包括起始点但不包括终止点的全部断路器台数（能够开合故障电流的设备）开关设备指当前线段上包括起始点但

12、不包括终止点的除了上述断路器之外的开关设备的台数，包括负荷开关、隔离开关、熔断器电容器指本线段上的10kV高压电容器开关站数包含配电所、开关站、环网柜、电缆分支箱投运日期指线路初次投入电网运行的日期备注各单位根据自身工作自行要求并编写，作为标注，无特殊要求第二章 基础数据管理第一节中压系统基础数据管理2526中压注册用户编码规则中压用户编码要求唯一4位变电站名称3位出线开关调度号 13位自行编写第一段，14位两个汉字，表示该用户主电源线路电源 端变电站名称，取调度统一批准书命名的前两 个汉字。第二段，57位3位数字，一般采用所在线路调度编号第三段，820位为自由编码，按照本省编码规则编写第二章

13、 基础数据管理第一节中压系统基础数据管理27中压注册用户数据填写要求 用户字段数据填写要求用户编码按照中压用户编码原则进行编写用户性质码根据当前用户的性质，选择“公用”或“专用”注册日期用户新投的按照投运日期填写，用户随线路变更或用户迁移、增容的按照切改、增容日期错后一天填写，如7日切改，则用8日作为注册日期变压器台数、变压器容量根据当前用户实际的变压器数量和容量进行填写投运日期指用户初次投入电网运行的日期专用设备台数、专用设备容量根据当前用户的对应设备的台数和容量进行填写是否双电源选项根据当前用户是否为双电源用户进行勾选，填写双电源容量 双电源用户：指能从供电系统获得两个（或两个以上）电源同

14、时供电，或一回供电，其余作备用（任一电源的供电能力均能满足该用户的全部负荷）双电源用户只有一路电源停电时，不计入停电范围；所有电源全停时，计入停电范围以内载容比该字段用来计算缺供电量，根据当前用户的载容比进行填写低压用户总数根据当前公用用户变压器低压侧所带低压用户多少进行填写用户描述可以填写当前用户的一些描述信息，也可以不填写任何信息第二章 基础数据管理第一节中压系统基础数据管理28291)投运日期与注册日期的区别投运日期为资产实际投入电网运行的日期，此数据不参与系统计算；注册日期为资产实际投入电网运行的日期或发生变更的日期顺延1天包括线路变更（切改）、用户变更（切改）、用户增容、单位变更等，

15、此数据参与“信息系统”计算，在注册时需特别注意，避免影响已经上报的数据。第二章 基础数据管理第一节中压系统基础数据管理注意事项：302)退出日期和注销日期的区别 退出日期为资产实际退出电网运行的日期，此数据不参与系统计算；注销日期为资产实际退出系统运行的日期或发生变更的日期包括线路变更（切改）、单位变更等，此数据参与“信息系统”计算，需特别注意，避免影响已经上报的数据。3)在做数据变更时，注销日期与新注册日期应相差一天。如在4月15日对线段A进行了切改，则在系统中做数据变更时，注销日期为4月15日，新注册日期为4月16日。第二章 基础数据管理第一节中压系统基础数据管理31中压注册数据维护工作主

16、要内容 线路新增线段新增新增用户 线路变更线段变更修改用户 线路退运线段退出 单位资产管理范围变动更换单位 用户新增增加用户 用户变更用户变更 用户增容用户变更 用户退出（销户）用户退出第二章 基础数据管理第一节中压系统基础数据管理32 北仓变电站出线仓15线路建成投运于2003年3月20日，铁东路变电站出线铁31线路建成投运于2002年5月10日，原为专用线路（图2-5中所示海尔负荷）。2005年4月5日，铁31线路变更到仓15KB01站负5供电。第二章 基础数据管理第一节中压系统基础数据管理中压注册数据填报案例33第二章 基础数据管理第一节中压系统基础数据管理外外环环线线北仓变电站01负1

17、负2负3负4负5负602仓1501005仓1500002仓1500004仓1500007仓1502001仓1502003仓1502005仓1500008延9402001延94仓1501索尼 800kVA仓1503空客 1000+1000kVA仓1502双街 400kVA仓1501田园 315+315kVA仓1504海尔 400kVAKB 01开关站外环线外环线郊郊 区区北仓镇北仓镇开发区开发区原铁31专用线路专用专用专用专用公用仓15线路单线图34中压注册数据维护工作要求（1）中压注册数据应与线路单线图和资产台帐相符，生产运行部门按照线路运行实际每月（动态）修改线路单线图。（2）用户新增或用户

18、变动情况必须在变动发生当月（动态）录入用户供电可靠性信息管理系统。第二章 基础数据管理第一节中压系统基础数据管理35高压基础数据管理 高压用户指以35kV及以上电压受电的用户，是高压系统基础数据统计的对象，是高压用户供电可靠性的基础。高压基础数据以高压用户进行注册，没有线段的概念，其余与中压基础数据基本一致。第二章 基础数据管理第二节高压系统基础数据管理36（1）每个使用单位只能维护本单位的基础数据，上一级的单位不能维护下一级的基础数据。（2）所有注册数据线段编码必须唯一。（3）注册线段和注册用户之间有主从关系，其信息也相 互影响，当线段基础数据发生变化时，如对线段进行“线段变更”、“线段合并

19、线段退出”、“更换单位”操作时，该线段的用户自动跟进，用户编码不变。删除一条线段自动删除其所有的注册用户。第二章 基础数据管理第三节基础数据维护注意事项注意事项37（4）“删除线路”、“删除线段”、“删除用户”功能主要用于删 除误录入的数据。“修改线段”、“修改用户”功能主要用于修 改近期录入的线段或用户相关信息中的错误信息。发生变 更时，禁用此功能修改。（5）经过上一级可靠性管理人员进行锁定的数据，需要先 解锁，才能修改。第二章 基础数据管理第三节基础数据维护注意事项注意事项38第三章 运行数据管理 供电系统按其是否对用户停止供电可分为供电状态和停电状态。（1）供电状态。用户随时可以从

20、供电系统获得预定的电能的状态。当自动重合闸动作，重合成功，或备用电源自动投入，不应视为对用户停电。（2）停电状态。用户不能从供电系统获得所需电能的状态，包括与供电系统失去电的联系和未失去电的联系。对用户的不拉闸限电，视为等效停电状态。第一节可靠性状态分类供电系统的状态39为了在统计供电用户可靠性的同时进行供电系统设施可靠性的统计，进行供电系统设施的状态分类。供电系统设施按其是否与运行中的电网相连，可分为运行和停运两种状态。（1）运行。供电设施与电网相连接，并处于带电的状态。（2）停运。供电设施由于故障、缺陷或检修、维修、试验等，与电网断开而不带电的状态。第三章 运行数据管理 第一节可靠性状态分

21、类供电系统设施的状态40供电用户按其是否可从系统获得预定的电能的状态可分为供电状态和停电状态。供电可靠性统计的目标，以是否对用户停电为标准，因此更关注供电用户的停电状态。供电用户停电状态指供电用户不能从供电系统获得预定的电能的状态，其包括停电范围和停电时间两个方面。用来描述停电范围、停电时间的指标有停电持续时间、停电户数、停电时户数。（1）停电持续时间。供电系统由对用户停电到恢复供电的时间段，以小时表示。（2）停电户数。在一个停电事件当中，发生停电的用户数。（3）停电时户数。是计算可靠性指标的一个中间量。第三章 运行数据管理 第一节可靠性状态分类41第三章 运行数据管理 第二节中压运行数据管理

22、停电性质分类图 （停电状态）（停电状态）42故障停电供电系统无论何种原因未能按规定程序向调度提出申请，并在6h（或按供电合同要求的时间）前未得到批准且通知主要用户的停电为故障停电。由一种原因引起扩大性故障停电时，应按故障设施分别统计停电次数及停电时户数。例如：因线路故障，开关（包括相应保护）拒动，引起越级跳闸，则应计线路故障一次，其停电时户数为由该线路供电的时户数；另计开关或保护拒动故障一次，其停电时户数为除故障线路外的其他跳闸线路供电的时户数。余可类推。第三章 运行数据管理 第二节中压运行数据管理43预安排停电凡预先已做出计划安排，或在6h（或按供用电合同要求的时间）前得到调度批准并通知主要

23、用户的停电为预安排停电。计划停电。有正式计划安排，按规定程序提出申请并在7日前得到批准的停电工作。临时停电。事先无正式计划安排，但在6h（或按供电合同要求的时间）以前按规定程序经过批准并通知主要用户的停电。限电。在电力系统计划的运行方式下，根据电力的供求关系，对于求大于供的部分进行限量供应，称为限电。分为系统电源不足限电和供电网限电。第三章 运行数据管理 第二节中压运行数据管理44内部与外部停电性质分类中存在内部停电与外部停电区别的主要有，内部故障停电与外部故障停电、内部检修停电与外部检修停电、内部施工停电与外部施工停电。内部停电与外部停电的主要区分是按照管辖范围来确定的，其主体是地（市）级供

24、电公司。第三章 运行数据管理 第二节中压运行数据管理45停电设备分类-停电设备主要分类停电设备分三个类别，即配电设备、输变电设备和发电设备。其中，配电设备又分为架空线路、电缆线路、柱上设备、户外配电变压器台、箱式配电站、土建配电站、开关站、用户设备及设备不明共计9类。第三章 运行数据管理 第二节中压运行数据管理46第三章 运行数据管理 第二节中压运行数据管理架空线路电缆线路户外配电变压器台柱上设备箱式配电站用户设备设备不明输变电设备配电设备设 备土建配电站开关站发电设备供电系统用户供电可靠性停电设备编码10kV 馈线设备10kV母线设备35kV 输变电设备66kV输变电设备110kV 输变电设

25、备220 kV 输变电设备330 kV 输变电设备500kV及以上输变电设备47停电设备区域划分示意图10kV母线母线公用配电公用配电变压器变压器用户专用用户专用 变压器变压器用户专线用户专线10kV馈线馈线35kV及以上及以上输变电系统输变电系统高压用户高压用户10kV配电网配电网低压设施低压设施第三章 运行数据管理 第二节中压运行数据管理48停电设备的选取停电设备按照直接故障点（故障停电含6h内的临停消缺）的最小元件进行选择，应选择到设备分类的最末一级。对于多个故障点同时故障的情况，如果是相关联的故障现象，应按照直接故障点选择。例如车挂线，停电设备应选择裸导线（或绝缘线）。第三章 运行数据

26、管理 第二节中压运行数据管理 如果一次停电可能由多个原因造成，则应选择主要原因的停电设备。对于10kV馈线系统及以上设施故障，停电设备应选择相应等级设施。如10kV出口开关误动，停电设备应选择10kV馈线系统。49停电技术原因故障停电需要填写停电技术原因，预安排停电不需要填写停电技术原因。停电技术原因按照停电设备的类别分别选择。第三章 运行数据管理 第二节中压运行数据管理（1）配电网设施故障按照直接造成故障停电（含6h内的临停消缺）的技术原因选择。如车撞杆造成杆斜导线断故障，停电设备应选择电杆，停电技术原因为倾斜。（2）10kV馈线系统及以上设施故障，技术原因应选择相应电压等级设施故障选项，如

27、35kV变压器故障造成几条配电线停电的，技术原因选择35kV输变电设施故障。50停电责任原因分类停电责任原因是用来描述配电网停电的责任和缘由。按照“”和“”两大类建立逐级展开的停电责任原因分类体系。其中，“故障停电”项是按照故障设施类别和停电原因进行分类，共27项;“预安排停电”是按照停电的工作性质及设施类别进行分类，共28项。第三章 运行数据管理 第二节中压运行数据管理故障停电预安排停电51第三章 运行数据管理 第二节中压运行数据管理故障停电责任原因52第三章 运行数据管理 第二节中压运行数据管理预安排停电责任原因53停电责任原因与停电性质基本对应。第三章 运行数据管理 第二节中压运行数据管

28、理 故障停电，责任原因中发电设施故障、外部电网故障对应停电性质中的外部故障停电，其余故障责任原因对应停电性质中的内部故障停电。停电责任原因与停电状态对应关系54停电责任原因与停电状态对应关系第三章 运行数据管理 第二节中压运行数据管理预安排停电中检修停电、用户申请、限电基本与停电性质分类一致，工程停电中责任原因没有临时施工，其中外部电网建设施工对应停电性质分类中的外部计划（临时）施工，内部计划施工停电、业扩工程施工停电和市政工程建设施工停电对应停电性质分类中的内部计划（临时）施工。55易混淆责任原因说明（1）系统电源不足限电-发电设施故障 可靠性统计中的限电专指在电力系统计划的运行方式下发生的

29、拉闸或不拉闸限电。系统电源不足专指因电力系统装机容量不足进行拉闸或不拉闸限电，如发电厂缺煤缺水等原因容量不足造成的限电。发电机组故障造成的停电，不属于“系统电源不足限电”应将其归入“发电设施故障”停电。比如发电机组故障造成电网负荷不足，调度下令拉路限电，此时责任原因应为“发电设施故障”。第三章 运行数据管理 第二节中压运行数据管理56易混淆责任原因说明（2）供电网限电与系统电源不足限电的区别和不同影响。（3）树线矛盾应记为运行管理不当，而不能定性为异物短路或气候因素。（4）施工抛物应属于外部施工影响，而不能定性为异物短路或其他外力因素。第三章 运行数据管理 第二节中压运行数据管理57（5）地(

30、市)级供电企业直接组织或由其管理的转包工程的施工造成的故障停电，不属于“外部施工影响”，此类故障停电应属于“运行管理不当”。（6）“自然灾害”限定于台风、地震、海啸、洪水四类，其中洪水，要求应为三十年及以上一遇洪水。其他天气影响均填报为“气候因素”。第三章 运行数据管理 第二节中压运行数据管理易混淆责任原因说明 58易混淆责任原因说明（7）预安排停电中对于不同类别责任原因的综合检修工作应按照工作时间最长的工作任务类别填报；对于同一类别责任原因的停电工作包含不同电压等级的变电所内综合检修工作，应按照最高电压等级的责任原因类别填报。（8）业扩工程施工停电,是指地(市)级供电企业组织的业扩工程和用户

31、增容工程施工安排的停电。其统计范围是单独开展的业扩工程施工停电或业扩工程施工时间最长的综合性施工停电。第三章 运行数据管理 第二节中压运行数据管理59特殊分析 表示当前事件停电原因的特殊性主要包括：常规、城网改造、洪水、台风、其他自然灾害。第三章 运行数据管理 第二节中压运行数据管理 备注 在运行数据数据项不能完全表述清楚停电事件的情况下，需要在备注中用文字进行说明。填写外部停电和自然灾害、气候因素等责任原因和停电信息选项中有“其他”时，必须在备注中注明详细信息。60停电的起始时间和终止时间停电的起始时间和终止时间停电时间的选取采用对用户停止供电到对用户全部恢复送电为止，选取的标准就是是否对用

32、户供电。预安排停电工作-操作票上操作开关开合的操作完成时间故障停电-根据故障记录选择开关动作时间确定停电起始时间，如没有开关动作时间则按照故障报修时间填写，停电终结时间采用全部用户送电的时间。第三章 运行数据管理 第二节中压运行数据管理61分步送电 对单回路停电，分阶段处理逐步恢复送电时，作为一次中压停电运行事件录入，但停电持续时间按每个分段停电时间分步判定。9:00送电10:30送电A段5户B段10户1小时2.5小时全线8:00停电第三章 运行数据管理 第二节中压运行数据管理62停电范围的确定停电范围的确定同杆并架线路陪停：全部线路本户不纳入统计第三章 运行数据管理 第二节中压运行数据管理停

33、电范围按照实际停电的区域确定。公用配电变压器停电，但通过负荷转供或其他措施使其所供低压用户未停电多台变压器经济运行用户申请停电或者用户设备故障引起停电双电源用户63中压不停电事件录入中压不停电事件录入-主要数据项主要数据项 不停电事件码主要分为带电作业、不停电倒电和临时供电。1）带电作业：带电作业是指在电气设备上不停电进行检修、测试的一种作业方法。2）不停电倒电：主要指并解列操作。3）临时供电：应用特殊设备对停电区域的电力设施进行供电的作业方法。第三章 运行数据管理 第二节中压运行数据管理 主要数据项包括不停电事件码、作业部门、作业设备、责任原因、技术原因、备注和不停电范围。64案例1-紧急缺

34、陷处理某供电公司线路运行人员2006年4月9日巡线时，发现583线路主线5号杆倾斜，需要紧急停电处理，9:00向调度提出申请，9:20调度批准，9:30拉开583馈线开关进行处理，11:45处理完毕，送电正常。责任部门停电起始时间停电终止时间停电状态停电设备停电技术原因停电责任原因特殊分析备注停电范围线路运行部门2006.4.99:302006.4.911:45内部故障停电电杆倾斜交通车辆破坏无583全部第三章 运行数据管理 第二节中压运行数据管理65案例2-业扩工程及跨月事件实例某供电公司工程部2006年1月10日向调度提出申请在412线路上停电进行业扩工作，安排在1月31日11点至2月1日

35、1:00进行，1月31日23:10拉开412线路出口断路器，工作结束后，于2月1日0:20合入412线路出口断路器。责任部门停电起始时间停电终止时间停电状态停电设备停电技术原因停电责任原因特殊分析备注停电范围工程部门2006.1.3123:102006.2.10:20内部计划施工停电/业扩工程施工停电无412全部第三章 运行数据管理 第二节中压运行数据管理66高压运行数据项主要包括责任部门、停电起始时间、停电终止时间、停电状态、停电设备、停电技术原因、停电责任原因、特殊分析、备注和停电范围（用户）。选择方法与中压运行数据管理基本一致。第三章 运行数据管理 第三节高压运行数据管理高压运行数据管理

36、67删除功能只能用于删除录入错误的事件，一旦删除，原事件的事件编码不会清空，这样会造成编码不连续。经过上一级可靠性管理人员进行锁定的数据，需要先解锁，才能修改。第三章 运行数据管理 第四节运行数据维护注意事项运行数据维护注意事项68第四章指标的统计与分析 用户平均停电时间第一节可靠性主要指标 供电用户在统计期间内的平均停电小时数，是反映供电系统对用户停电时间的长短指标，记为AIHC-1户总用户数每次停电用户数）（每次停电持续时间用户平均停电时间/h=x若不计外部影响时，则记为AIHC-2若不计系统电源不足限电时,则记作AIHC-369用户平均停电时间示意图B圆表示用户平均停电时间C圆表示用户平

37、均外部影响停电时间D圆表示用户平均限电停电时间第一节可靠性主要指标BCDAIHC-1BCDBCDAIHC-2AIHC-3第四章指标的统计与分析 70供电可靠率 供电可靠率指在统计期间内，对用户有效供电时间总小时数与统计期间小时数的比值，是反映的供电系统对用户供电的可靠度的指标，记作RS-1若不计外部影响时,则记作RS-2；若不计系统电源不足限电时,则记作RS-3第一节可靠性主要指标%1001=统计期间时间用户平均停电时间供电可靠率_X第四章指标的统计与分析 71可靠率指标计算中各类时间关系示意图A圆表示统计期间时间 B圆表示用户平均停电时间 C圆表示用户平均外部影响停电时间 D圆表示用户平均限

38、电停电时间 BBCDABBCDABBCDARS-1第一节可靠性主要指标RS-2RS-3第四章指标的统计与分析 72用户平均停电次数供电用户在统计期间内的平均停电次数，是反映供电系统对用户停电频率的指标，其公式如下：户次总用户数（每次停电用户数）用户平均停电次数/=第五章指标的统计与分析 第一节可靠性主要指标73平均停电用户数 在统计期间内，平均每次停电的用户数，是反映平均停电范围大小的指标，其公式如下第一节可靠性主要指标户)(次停电次数（每次停电用户数）平均停电用户数/=第四章指标的统计与分析 74预安排停电平均持续时间 在统计期间内，预安排停电的每次平均停电小时数。本指标统计的是统计期间内平

39、均每次预安排工作的持续停电时间，主要反映了总体预安排工作的合理性，其公式如下：次预安排停电次数（预安排停电时间）间预安排停电平均持续时/h=第一节可靠性主要指标第四章指标的统计与分析 75故障停电平均持续时间 在统计期间内，故障停电的每次平均停电小时数。本指标统计的是统计期间内平均每次故障停电的持续停电时间，主要反映了平均每次对故障停电恢复能力的水平，其公式如下：第一节可靠性主要指标次故障停电次数（故障停电时间）故障停电平均持续时间/h=第四章指标的统计与分析 76可靠性分析主要内容（）指标完成情况（）影响指标的因素。（3）管理工作及电网和设备的薄弱点分析。（4）改进措施及其效果分析第四章指标

40、的统计与分析 第二节供电可靠性分析77常用分析方法（1）纵向对比分析 对同一特征的指标或对同一分类的指标不同年度（时 期）之间进行对比，对指标变化的趋势和变化的幅度 分析。第四章指标的统计与分析 第二节供电可靠性分析78（2）横向对比分析 对同一特征的指标或对同一分类的指标与评价单位所 在区域的网公司指标平均值进行对比；与公司系统指 标平均值进行对比；与其他地（市）单位之间进行指 标对比，对偏差较大的指标进行分析。第四章指标的统计与分析 第二节供电可靠性分析常用分析方法79可靠性分析工作流程（1）数据指标归纳整理初步分析。（2）各专业管理人员进行进一步深入分析，提出解决措施。（3）对各部门、各专业的可靠性分析进行归纳汇总，得出 完整的可靠性分析报告。（4）领导审核下发，部门整改。第四章指标的统计与分析 第二节供电可靠性分析80供电可靠性分析工作要求 网省公司、地（市）供电公司应定期进行供电可靠性的分析工作，包括月度报表分析、不定期典型情况分析、年度诊断分析等。第四章指标的统计与分析 第二节供电可靠性分析81
