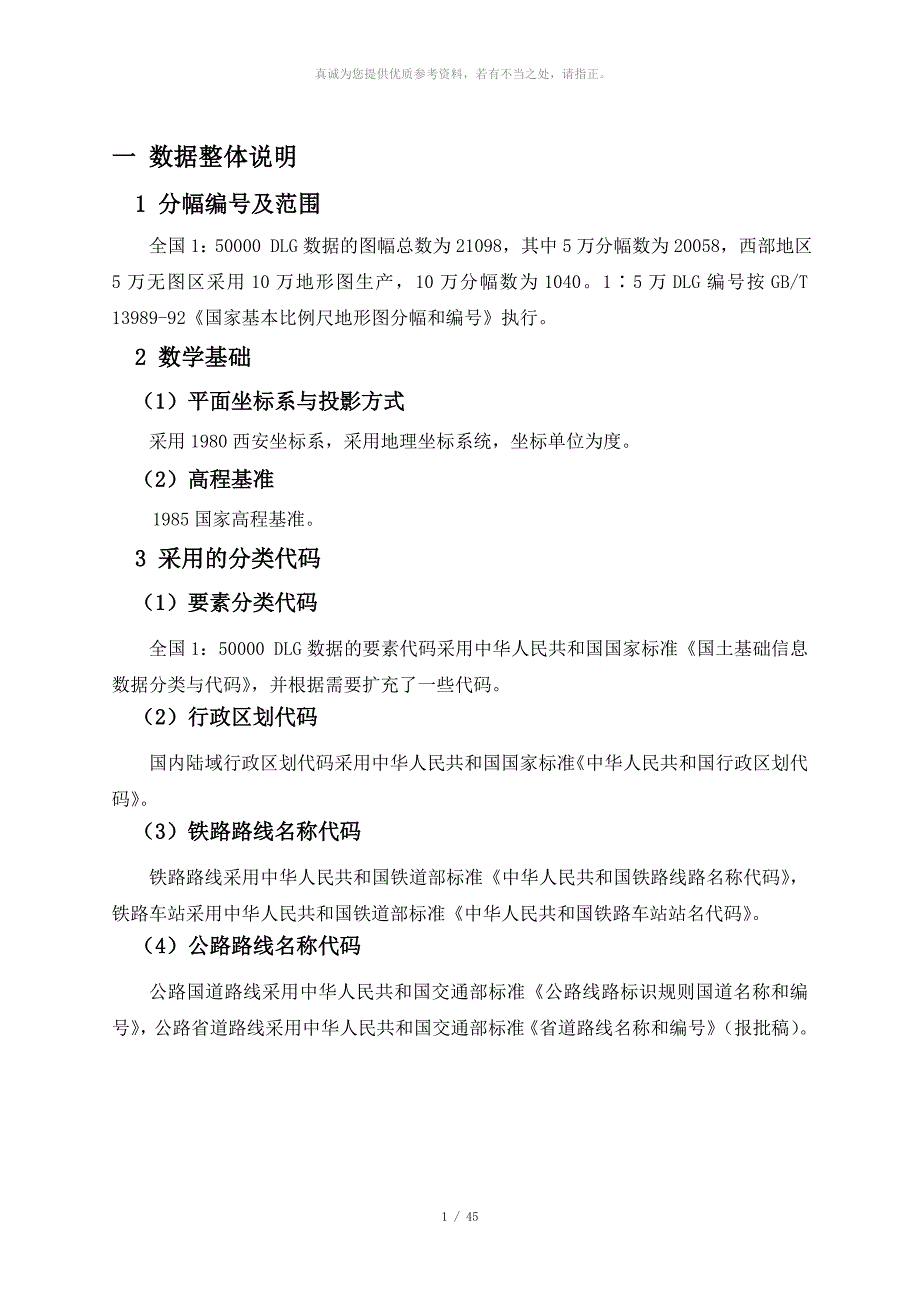

1、 真诚为您提供优质参考资料,若有不当之处,请指正。一 数据整体说明1 分幅编号及范围全国1:50000 DLG数据的图幅总数为21098,其中5万分幅数为20058,西部地区5万无图区采用10万地形图生产,10万分幅数为1040。15万DLG编号按GB/T 13989-92国家基本比例尺地形图分幅和编号执行。2 数学基础(1)平面坐标系与投影方式采用1980西安坐标系,采用地理坐标系统,坐标单位为度。(2)高程基准1985国家高程基准。3 采用的分类代码(1)要素分类代码全国1:50000 DLG数据的要素代码采用中华人民共和国国家标准国土基础信息数据分类与代码,并根据需要扩充了一些代码。(2

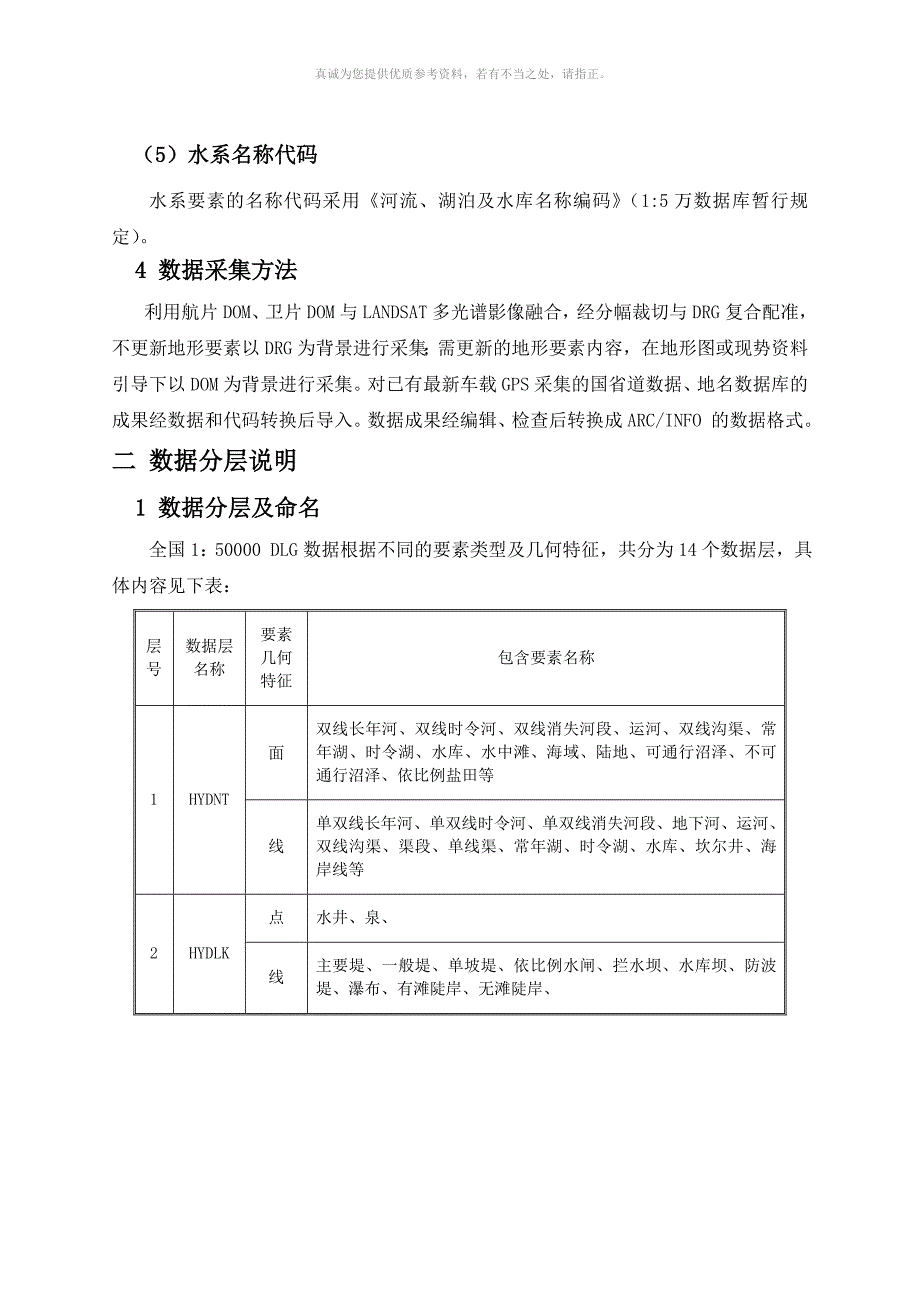

2、行政区划代码国内陆域行政区划代码采用中华人民共和国国家标准中华人民共和国行政区划代码。(3)铁路路线名称代码铁路路线采用中华人民共和国铁道部标准中华人民共和国铁路线路名称代码,铁路车站采用中华人民共和国铁道部标准中华人民共和国铁路车站站名代码。(4)公路路线名称代码公路国道路线采用中华人民共和国交通部标准公路线路标识规则国道名称和编号,公路省道路线采用中华人民共和国交通部标准省道路线名称和编号(报批稿)。1 / 45(5)水系名称代码水系要素的名称代码采用河流、湖泊及水库名称编码(1:5万数据库暂行规定)。4 数据采集方法利用航片DOM、卫片DOM与LANDSAT多光谱影像融合,经分幅裁切与
3、DRG复合配准,不更新地形要素以DRG为背景进行采集;需更新的地形要素内容,在地形图或现势资料引导下以DOM为背景进行采集。对已有最新车载GPS采集的国省道数据、地名数据库的成果经数据和代码转换后导入。数据成果经编辑、检查后转换成ARC/INFO 的数据格式。二 数据分层说明1 数据分层及命名全国1:50000 DLG数据根据不同的要素类型及几何特征,共分为14个数据层,具体内容见下表:层号数据层名称要素几何特征包含要素名称1HYDNT面双线长年河、双线时令河、双线消失河段、运河、双线沟渠、常年湖、时令湖、水库、水中滩、海域、陆地、可通行沼泽、不可通行沼泽、依比例盐田等线单双线长年河、单双线时

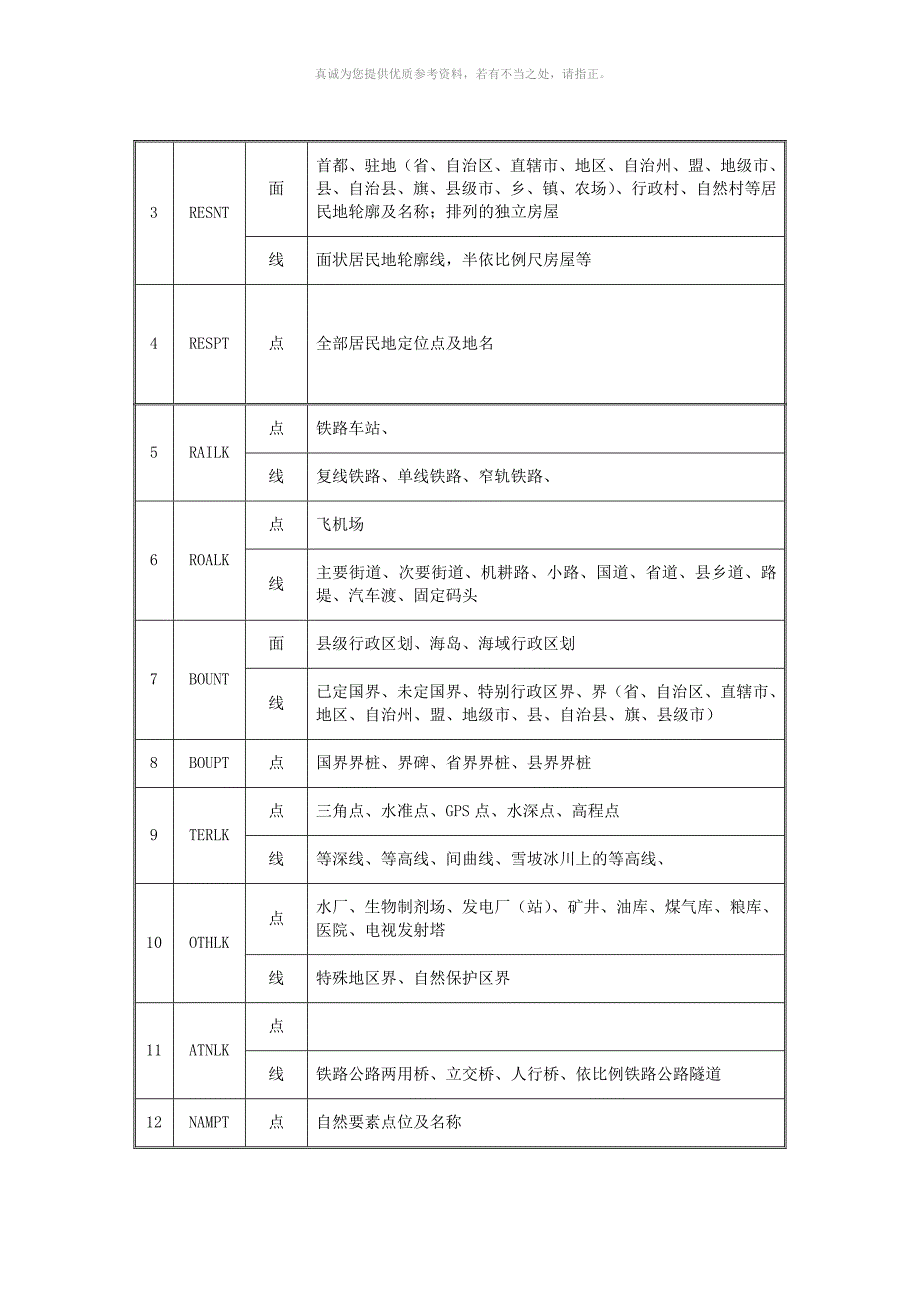

4、令河、单双线消失河段、地下河、运河、双线沟渠、渠段、单线渠、常年湖、时令湖、水库、坎尔井、海岸线等2HYDLK点水井、泉、线主要堤、一般堤、单坡堤、依比例水闸、拦水坝、水库坝、防波堤、瀑布、有滩陡岸、无滩陡岸、3RESNT面首都、驻地(省、自治区、直辖市、地区、自治州、盟、地级市、县、自治县、旗、县级市、乡、镇、农场)、行政村、自然村等居民地轮廓及名称;排列的独立房屋线面状居民地轮廓线,半依比例尺房屋等4RESPT点全部居民地定位点及地名5RAILK点铁路车站、线复线铁路、单线铁路、窄轨铁路、6ROALK点飞机场线主要街道、次要街道、机耕路、小路、国道、省道、县乡道、路堤、汽车渡、固定码头7B
5、OUNT面县级行政区划、海岛、海域行政区划线已定国界、未定国界、特别行政区界、界(省、自治区、直辖市、地区、自治州、盟、地级市、县、自治县、旗、县级市)8BOUPT点国界界桩、界碑、省界界桩、县界界桩9TERLK点三角点、水准点、GPS点、水深点、高程点线等深线、等高线、间曲线、雪坡冰川上的等高线、10OTHLK点水厂、生物制剂场、发电厂(站)、矿井、油库、煤气库、粮库、医院、电视发射塔线特殊地区界、自然保护区界11ATNLK点线铁路公路两用桥、立交桥、人行桥、依比例铁路公路隧道12NAMPT点自然要素点位及名称 13NETLN线内图廓线、方里网线14WAYPT点公路附属设施线公路附属设施2
6、属性分层及结构全国1:50000 DLG数据各层包括1至2类属性表,每一个属性表包括相应若干个属性项,具体内容见下表:层名属性表属性项名称描述属性项定义(输入、输出宽度,类型,小数位)说明HYDNTPAT(面)GB国标分类码(6,6,I)HYDC水系名称代码(8,8,C)1:50000地形图上有名称的河流、湖泊和水库,河流分为7级,湖泊、水库分为5级。NAME名称(60,60,C)1:50000地形图上河流、湖泊、水库等名称WQL水质(4,4,C)依据1:50000地形图标注的水质VOL库容量(6,6,I)依据1:50000地形图标注的库容量AAT(线)GB国标分类码(6,6,I)HYDC水系
7、名称代码(8,8,C)1:50000地形图上有名称的河流、湖泊和水库,河流分为7级,湖泊、水库分为5级。NAME名称(60,60,C)1:50000地形图上河流、湖泊、水库等名称HYDLKPAT(点)GB国标分类码(6,6,I)NAME名称(60,60,C)依据1:50000地形图标注的名称AAT(线)GB国标分类码(6,6,I)NAME名称(60,60,C)依据1:50000地形图标注的名称RESNTPAT(面)GB国标分类码(6,6,I)NAME名称(60,60,C)依据1:50000地名库数据PAC政区代码(6,6,I)依据国标1999年行政区划代码和地名库所赋代码AAT(线)GB国标分
8、类码(6,6,I)RESPTPAT(点)GB国标分类码(6,6,I)NAME标准名称(60,60,C)依据1:50000地名库数据MNAME图上名称(60,60,C)PRONU汉语拼音(60,60,C)CLAS类别码(3,3,C)PAC政区代码(6,6,I)STCODE标准码(8,8,C)X-COORX坐标(8,11,F,3)Y-COORY坐标(8,10,F,3)RAILKPAT(点)GB国标分类码(6,6,I)RN道路编码(7,7,C)铁路车站站名代码,(1:50000数据库暂行规定)NAME名称(60,60,C)铁路车站站名代码,(1:50000数据库暂行规定)AAT(线)GB国标分类码(
9、6,6,I)RN道路编码(7,7,C)铁路路线名称代码,(1:50000数据库暂行规定NAME名称(60,60,C)铁路路线名称代码,(1:50000数据库暂行规定ROALKPAT(点)GB国标分类码(6,6,I)RN道路编码(7,7,C)NAME名称(60,60,C)AAT(线)GB国标分类码(6,6,I)RN道路编码(7,7,C)依据2001年骨干交通网数据及相关资料NAME名称(60,60,C)依据2001年骨干交通网数据及相关资料RTEG公路技术等级(4,4,C)依据2001年骨干交通网数据铺设材料-(6,6,C)依据2001年骨干交通网数据车道数-(2,2,I)依据2001年骨干交通
10、网数据单/双行线-(2,2,C)依据2001年骨干交通网数据路宽-(2,2,I)依据2001年骨干交通网数据BOUNTPAT(面)PAC行政区划代码(6,6,I)1999年行政区划代码AAT(线)GB国标分类码(6,6,I)国界依据中国与周边国家勘界协议附图;省界依据2002年民政部勘界资料;地区界及县界等依据1:50000地形图。BOUPTPAT(点)GB国标分类码(6,6,I)BNO界桩号(10,10,C)国界界桩依据中国与周边国家勘界协议附图;省界界桩依据2002年民政部勘界资料。TERLKPAT(点)GB国标分类码(6,6,I)NAME名称(60,60,C)TEGR测量控制点等级(2,
11、2,I)ELEV高程值(8,8,F,2)依据1:50000地形图AAT(线)GB国标分类码(6,6,I)ELEV高程值(8,8,F,2)依据1:50000地形图CODE临时码(3,3,I)OTHLKPAT(点)GB国标分类码(6,6,I)NAME名称(60,60,C)依据1:50000地形图CODE临时码(3,3,I)AAT(线)GB国标分类码(6,6,I)NAME名称(60,60,C)依据1:50000地形图ATNLKPAT(点)GB国标分类码(6,6,I)NAME名称(60,60,C)依据1:50000地形图AAT(线)GB国标分类码(6,6,I)RN道路编码(7,7,C)依据2001年骨
12、干交通网数据NAME名称(60,60,C)依据2001年骨干交通网数据载重-(4,4,I)依据2001年骨干交通网数据限高-(4,4,F,1)依据2001年骨干交通网数据NAMPTPAT(点)GB国标分类码(6,6,I)NAME标准名称(60,60,C)依据1:50000地名库数据MNAME图上名称(60,60,C)PRONU汉语拼音(60,60,C)CLAS类别码(3,3,C)PAC政区代码(6,6,I)STCODE标准码(8,8,C)X-COORX坐标(8,11,F,3)Y-COORY坐标(8,10,F,3)NETLNAAT(线)GB国标分类码(6,6,I)WAYPTPAT(点)要素编码(
13、6,6,I)依据2001年骨干交通网数据名称(60,60,C)依据2001年骨干交通网数据限高(4,4,F,1)依据2001年骨干交通网数据载重(4,4,I)依据2001年骨干交通网数据归属编码(20,20,C)依据2001年骨干交通网数据公里数(4,4,I)依据2001年骨干交通网数据长度(4,4,I)依据2001年骨干交通网数据宽度(4,4,I)依据2001年骨干交通网数据3 要素分层及说明(1) 水系(面、线)层名:HYDNT层描述:所有面、线状水系要素的数据集合,主要包括河流、湖泊、水库、沼泽等。原始资料源:地形图、数字栅格地图。更新资料源:1:50000航片正射影像、卫星遥感影像、地
14、名数据、水系名称代码。数据现势性:面状水域轮廓线的现势性可达到19962003年,与更新影像资料源现势性一致;水系名称、级别的现势性可达到2000年,与1:5万地名数据、水系名称代码现势性一致。面属性表表名:HYDNT.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-HYDC水系名称代码C88-NAME名称C6060-WQL水质C44-VOL库容量I66-数据项代码及其描述:要素GB图式符号双线常年河21012双线时令河21022双线消失河段21032运河22010双线沟渠22020常年湖23010时令湖23020水库24010水中滩25050海域260
15、12可通行沼泽85021不可通行沼泽85022依比例盐田93110陆地(河心岛、湖心岛、海岛等)79200由软件自动生成的不具有实际意义的多边形99600线属性表表名:HYDNT.AAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-HYDC水系名称代码C88-NAME名称C6060-数据项代码及其描述:要素GB图式符号单线长年河21011双线长年河21012单线时令河21021双线时令河21022单线消失河段21031双线消失河段21032地下河、渠段21040运河22010双线沟渠22020单线渠22030常年湖23010时令湖23020水库24010坎尔
16、井24120海岸线26010内图廓线99100无边线的面状要素类型界线(沙滩、植被、土质等范围线),不同名称双线河分界辅助线,双线河入湖、入海处辅助线99300(2) 水系(点、线)层名:HYDLK层描述:所有点、线状水系要素的数据集合,主要包括堤、坝、水闸、陡岸等。原始资料源:地形图、数字栅格地图。更新资料源:1:50000航片正射影像、卫星遥感影像、地名数据。点属性表表名:HYDLK.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-NAME名称C6060-数据项代码及其描述:要素GB图式符号水井24110泉25010线属性表表名:HYDLK.AAT属
17、性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-NAME名称C6060-数据项代码及其描述:要素GB图式符号主要堤24040一般堤24050单坡堤24045依比例水闸24061拦水坝、水库坝24080防波堤24090瀑布25020有滩陡岸25060无滩陡岸25070(3) 居民地(面、线)层名:RESNT层描述:所有面、线状居民地要素的数据集合。原始资料源:地形图、数字栅格地图。更新资料源:1:50000航片正射影像、卫星遥感影像、地名数据。数据现势性:面状居民地轮廓线的现势性可达到19972003年,与更新影像资料源现势性一致;居民地名称、级别的现势性可达到2
18、000年,与1:5万地名数据现势性一致(参考最新行政区划简册,县级以上居民地的名称、级别现势性应达到2003年年底)。面属性表表名:RESNT.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-NAME名称C6060-PAC行政区划代码I66-数据项代码及其描述:要素GB图式符号首都31010驻地(省、自治区、直辖市)31020驻地(地区、自治州、盟、地级市)31030驻地(县、自治县、旗、县级市)31050驻地(乡、镇、农场)31080行政村31091自然村31092其他建筑区33010独立房屋32021由软件自动生成的不具有实际意义的多边形99600注
19、在黄土地貌台塬上(地势平坦),根据DRG、影像,能清晰判别密集分布、成街区特征的窑洞式居民地,可以按照其外围轮廓采集窑洞式面状居民地范围线,面状居民地代码在原居民地代码前加一位“3”。线属性表表名:RESNT.AAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-数据项代码及其描述:要素GB图式符号面状居民地轮廓线32010窑洞32025独立房屋32021内图廓线99100(4) 居民地(点)层名:RESPT层描述:所有点、线状居民地要素的数据集合。原始资料源:地形图、数字栅格地图。更新资料源:1:50000航片正射影像、卫星遥感影像、地名数据。点属性表表名
20、RESPT.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-NAME标准名称C6060-MNAME图上名称C6060-PRONU汉语拼音C6060-CLAS类别码C33-PAC政区代码I66-STCODE标准码C88-X-COORX坐标F8113Y-COORY坐标F8103(5) 铁路(点、线)层名:RAILK层描述:所有点、线状铁路要素的数据集合。原始资料源:地形图、数字栅格地图。更新资料源:1:50000航片正射影像、卫星遥感影像、地名数据、中华人民共和国铁路线路名称代码(报批稿)、中华人民共和国铁路车站站名代码(报批稿)、1:5万地名数据、中国铁
21、路交通地图册。数据现势性:根据更新影像资料源情况,铁路及其附属设施的现势性可达到19972003年。点属性表表名:RAILK.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-RN道路编码C77-NAME名称C6060-数据项代码及其描述:要素GB图式符号铁路车站41060线属性表表名:RAILK.AAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-RN道路编码C77-NAME名称C6060-数据项代码及其描述:要素GB图式符号复线铁路41021单线铁路41022窄轨铁路41030(6) 公路(点、线)层名:ROALK层
22、描述:所有点、线状公路要素的数据集合。原始资料源:地形图、数字栅格地图。更新资料源:车载GPS采集的国省道数据、1:50000航片正射影像、卫星遥感影像、地名数据、公路线路标识规则国道名称和编号、省道路线名称和编号(报批稿)、国道名称和编号变化情况对照表、省道名称和编号变化情况对照表、中国交通营运里程图集等资料。数据现势性:国省道及其附属设施的现势性可达到19992000年,根据更新影像资料源情况,其他道路及其附属设施的现势性可达到19972003年。点属性表表名:ROALK.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-NAME名称C6060-数据项
23、代码及其描述:要素GB图式符号飞机场46010线属性表表名:ROALK.AAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-RN道路编码C77-NAME名称C6060-RTEG公路技术等级C44-铺设材料铺设材料C66-车道数车道数C22-单/双行线单/双行线C22-路宽路宽I22-数据项代码及其描述:要素GB图式符号国道42220省道42230县乡道42240汽车渡45042主要街道42102次要街道42103机耕路42110小路42130固定码头45026(7) 境界(面、线)层名:BOUNT层描述:所有面、线状境界要素的数据集合。原始资料源:地形图、数
24、字栅格地图。更新资料源:境界资料。面属性表表名:BOUNT.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数PAC行政区划代码I66-线属性表表名:BOUNT.AAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-CLASS省界原始代码I66-数据项代码及其描述:要素GB图式符号已定国界61010未定国界61020特别行政区界61090省、直辖市、自治区界61030地区、自治州、盟、地级市界61040县、自治县、旗、县级市界6105061032海岸线26010图廓线99100(8) 境界(点)层名:BOUPT层描述:所有点状境界要素的数据集合
25、原始资料源:地形图、数字栅格地图。更新资料源:国界及省界的境界资料。点属性表表名:BOUPT.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-BNO界桩号C1010-数据项代码及其描述:要素GB图式符号国界界桩、界碑61011省界界桩61031县界界桩61051(9) 地貌(点、线)层名:TERLK层描述:所有点、线状地貌要素的数据集合。原始资料源:地形图、数字栅格地图。更新资料源:点属性表表名:TERLK.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-NAME名称C6060-TEGR测量控制点等级I22-EL
26、EV高程值F882CODE临时码I33-数据项代码及其描述:要素GB图式符号三角点(土堆上的三角点)11020水准点1202027070水深点27060高程点7201072011注:落水的高程点的GB代码前面加一位1。线属性表表名:TERLK.AAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-ELEV高程值F882CODE临时码I33-数据项代码及其描述:要素GB图式符号等深线270707101326010等高线71010间曲线71011雪坡冰川上的等高线710127101471015草绘等高线71020注:有一根等高线落水时,修改等高线使关系合理,且GB
27、代码前加一位2;有一根以上等高线落水时,如水涯线以下的等高线在水域内闭合,将闭合等高线GB代码前加一位3;如水涯线以下的等高线在水域内不闭合,将落水部分的等高线GB代码前面加一位1。(10) 其它要素(点、线)层名:OTHLK层描述:所有点、线状其它要素的数据集合。原始资料源:地形图、数字栅格地图。更新资料源:1:50000航片正射影像、卫星遥感影像、地名数据。点属性表表名:OTHLK.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-NAME名称C6060-数据项代码及其描述:要素GB图式符号水厂93011生物制剂厂93012发电厂93020矿井9312
28、0油库、煤气库93180粮仓(库)93260医院95020电视发射塔95160线属性表表名:OTHLK.AAT属性表结构: 属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-NAME名称C6060-数据项代码及其描述:要素GB图式符号特殊地区界62010自然保护区界62020(11) 辅助要素(点、线)层名:ATNLK层描述:所有点、线状辅助要素的数据集合。原始资料源:地形图、数字栅格地图、车载GPS采集的国省道数据。更新资料源:1:50000航片正射影像、卫星遥感影像、地名数据。点属性表表名:ATNLK.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数G
29、B国标分类码I66-NAME名称C6060-数据项代码及其描述:要素GB图式符号线属性表表名:ATNLK.AAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-RN道路编码C77-NAME名称C6060-载重载重I44-限高限高F441数据项代码及其描述:要素GB图式符号铁路桥43010公路桥43020铁路公路两用桥43030依比例铁路隧道43071立交桥43040人行桥43050依比例公路隧道43072(12) 名称注记(点)层名:ANOPT层描述:所有点状名称注记要素的数据集合。原始资料源:地形图、数字栅格地图、地名数据。更新资料源:点属性表表名:ANOP
30、T.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-NAME标准名称C6060-MNAME图上名称C6060-PRONU汉语拼音C6060-CLAS类别码C33-PAC政区代码I66-STCODE标准码C88-X-COORX坐标F8113Y-COORY坐标F8103(13) 公路附属设施(点)层名:WAYPT层描述:所有点状公路附属设施要素的数据集合。原始资料源:车载GPS采集的国省道数据。更新资料源:点属性表表名:WAYPT.PAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数要素编码I66-名称C6060-限高F441载重I44-归属编
31、码C2020-公里数I44-长度I44-宽度I44-(14) 图廓线、公里网(线)层名:NETLN层描述:所有图廓线、公里网要素的数据集合。原始资料源:更新资料源:线属性表表名:NETLN.AAT属性表结构:属性项名名称描述数据类型输入宽度输出宽度小数位数GB国标分类码I66-注: 元数据说明1 元数据标准全国1:50000 DLG数据的元数据标准采用基础地理信息元数据(CH/T,送审稿)。2 元数据示例文件:K50E015019datamark:Metadata1:50000数字线划图 1 产品名称 1:50000数字线划图2 产品代号 未知3 图名 韩麻营4 图号 K50E0150195
32、比例尺分母 500006 图幅等高距 107 产品生产日期 200206 (与94项相同)8 产品更新日期 200208 (与95项相同)9 产品的版本 V1.010 出版日期 (暂空)11 产品所有权单位名称 国家测绘局12 产品生产单位名称 陕西测绘局13 产品出版单位名称 国家测绘局14 数据量 3.0MB (注至0.1MB)15 数据格式 E0016 图廓角点经度范围 1174500-118000017 图廓角点纬度范围 0411000-041200018 西南图廓角点X坐标 4559434.3119 西南图廓角点Y坐标 562943.4720 西北图廓角点X坐标 4577944.63
33、21 西北图廓角点Y坐标 562783.7 (填入本图标准80系的坐标)22 东北图廓角点X坐标 4578155.7223 东北图廓角点Y坐标 583711.84 24 东南图廓角点X坐标 4559645.24 25 东南图廓角点Y坐标 583924.87 26 密级 秘密27 参照交换格式的版本号 GB/T 17798-199928 参照图式的标准号 GB 12342-90 (应为GB,不是GB/T)29 参照分类编码的标准号 GB/T 13923-92 (应为13923-92,不是15660-1995)30 椭球长半径 6378140.000031 椭球扁率 1/298.25732 所采用的大地基准 1980西安坐标系33 54-80坐标转换参数(图廓左下角DX,DY) -40.20,-70.53 (数值为负时加负号)34 地图投影名称 高斯-克吕格投影35 中央子午线 11736 分带方式 6度带37 高斯-克吕格投影带号 2038 坐标单位 米39 高程系统名 正常高40 高程基准 1985国家高程基准41 西边接边情况 已接、未接、自由 (与未列入测区范围的国界线外的42 北边接边情况
