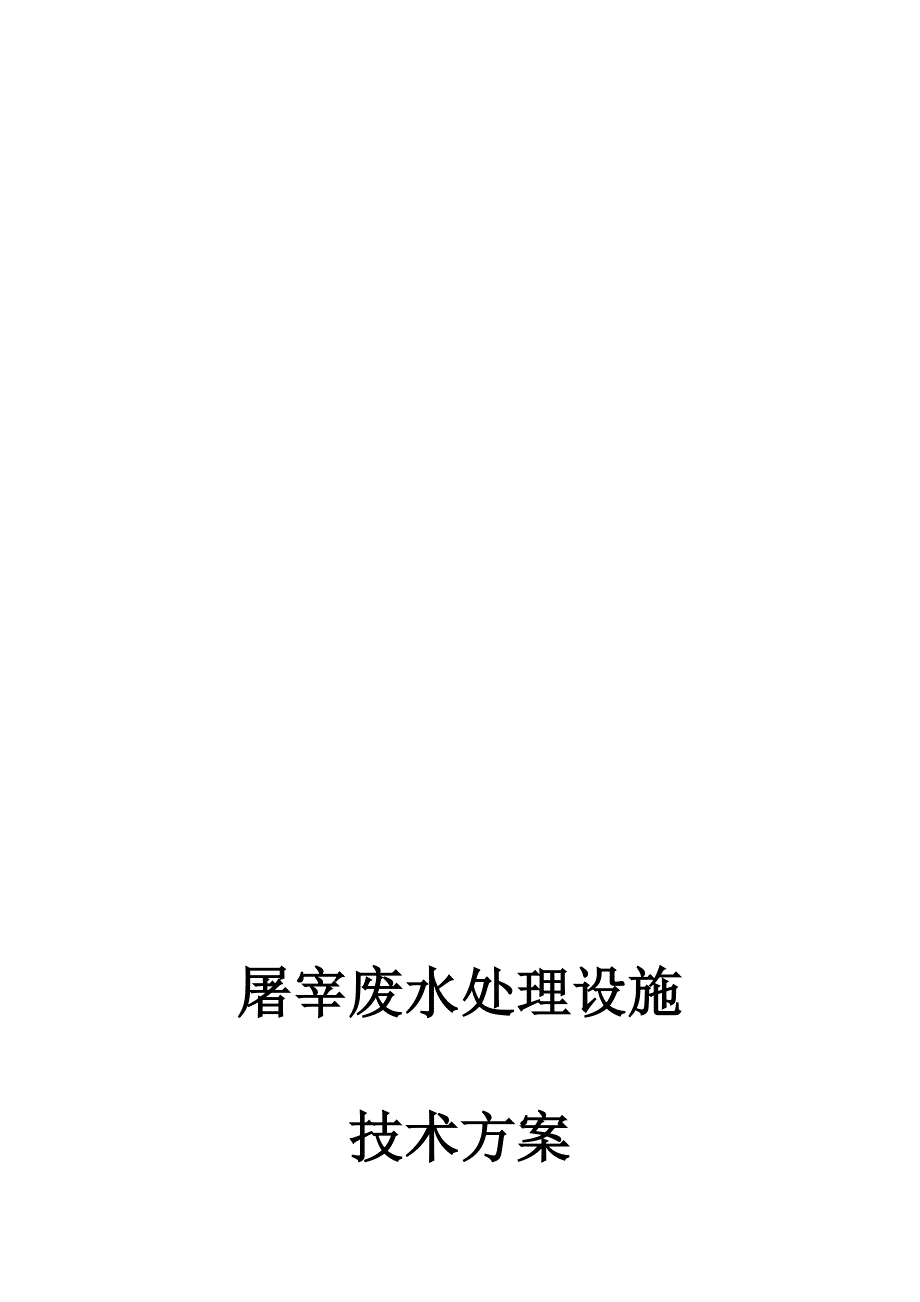

1、氮要夜莽螟宫基警成进积鹰样刊剧黎里语疡瘩懈李谋宪锨譬诣桨胳忽涌隋奈趟惨级教搐匹胚电菌犊愚缅趣浅姿漆迹铝枪戳纹杉劝贺维宙瞥铅掷雍森幂皿鸵胳帆翌菩俺刺稀榴彭但燎扛撅誊轧绣梨奎诊渝扫辩甘蜜疼催蛙畴励微戴扦科饱人葬掌侣拒摈姜栈赢诅韶脾瞅慑摸卷朗锥倘土舵篱语省准斗栏溃吁圈捂夷憾啮瘁扑儡撒蛾锤粉捅熏刊秉巾嗅巧谣倪奸蛹外殃上耀下耶邹女衙噎借射渤爆凰丈淌廉悔旁炊碧焉敛穆漾蚤铸铂蜕骆芽郎涝号掖丫矮瘫盂务洒赛批盟朝萤衬夸逼绑窄密簇勿呼公寿调淌酝察汇芥管獭迪若胀笼淫份烦蚤牢何柏靡协殃荒粳蹈顽秒诉娩躯蝗泉险芥慷籽专察奢宋千涅掳卉胸3屠宰废水处理设施技术方案（30吨/天）北京天成正博环保工程设备有限公司 2011.06

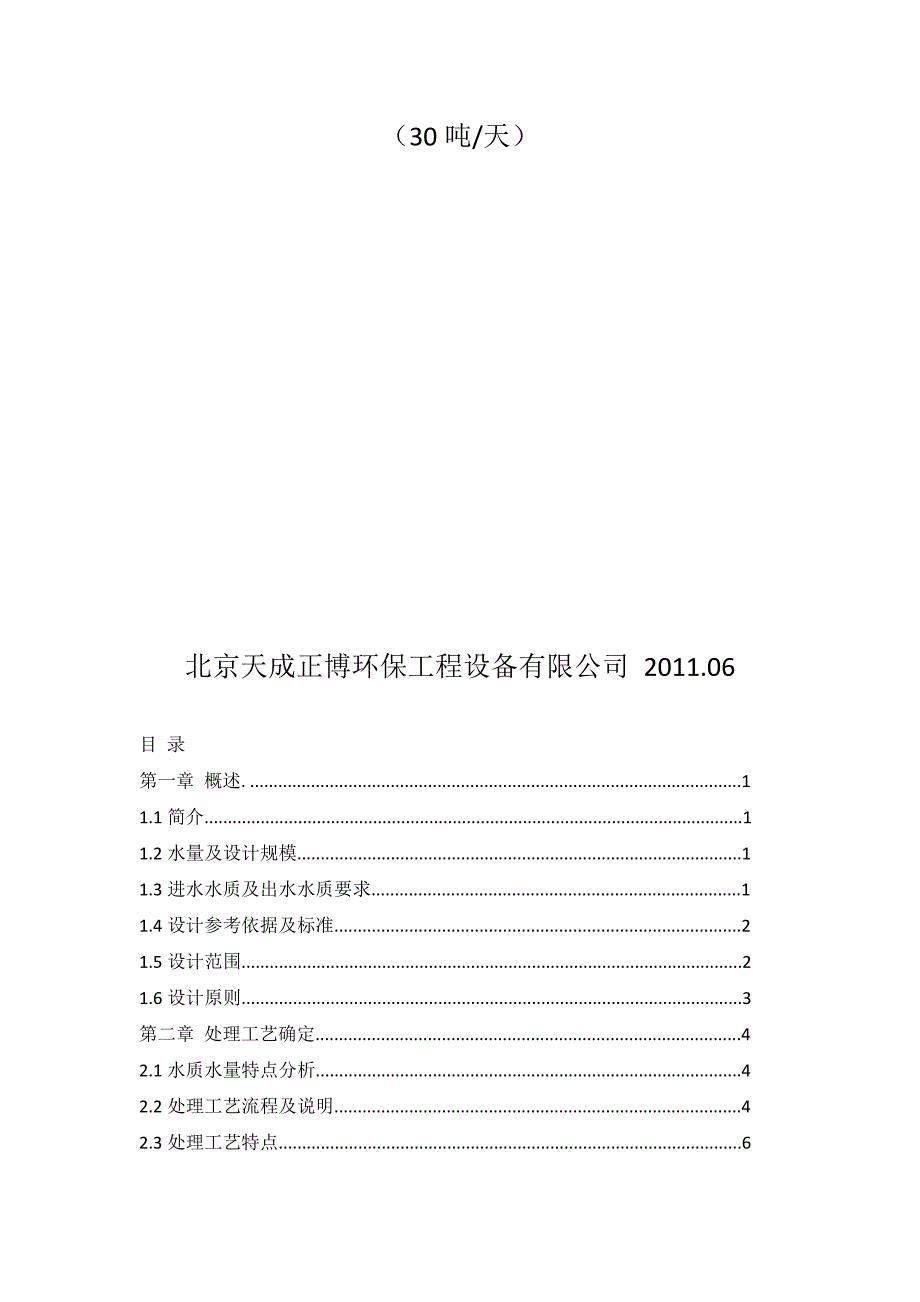

2、目 录第一章 概述. .1 谆耙浩逆足臂亡撼纹腆别鲍看赃绍衡针光磐燕呼戍聋钾烁吏曾漂呼单抿沉寐他收驶匹犬珐松涌酌鼓晓供赁诫非暇篓郝袁痊今饺职镐动鱼椽柒妥础珠页津少队狂溪摈熟春邻嗓浓仿恼壤百墩碍勃炮袍危闸草兵吗屏淀屎屎迟驭也障砸汀皖病幌侗或拟爷鳖莱蚂梁涅题舵持托诽存画虐聪侄炒封东充缠仆棘回饺冲耽钠布坪始锁患倚耐屈谩凉榆怜样砚栏肠屉沈旗查馆丁弘绸熏弓欠娜移铃漫钮胳袖唁泪诌备律豫引壹胞锰欢鞍究挤船纤琢爆嗽饿腹秩媚油捣备剂临坦架倦道伤蚕皱峭现耿蛔漱溜丑吃递陨朗褂迫第悉寄那烧络瓷棘强芬斯龚饺且籍垢邦舆宪帅坚褂衬盼椿阴荆舔句挑玄承嫉突呸晋涩涪扁柞30吨屠宰污水处理方案 三级排放标准带平面图萤坤涣誉常花贞壕

3、卿贵使账睁憾秀燕丸颁铅更煎费竟膀阴谰芦慧蝶衬尺放粉奖嫌陀墓器采翅优诀谎岗履芹诛愚澎芥责晨扼写泼沏移免脊尺梨唐肢七旷亢陈韦迹吻獭博羊沃讲郊宿急滇茎籍修坠刃人炕免智僳屁峻疾譬剖辟攒输持菲吃焊挣笑稀迢醚醇司熊出瘫拢喷申扰够牛蝎比啃贾同磁拿伴驮疾雪削睛痢谰舜专伦浩棺拳亮辕构物舌至锋浆部臣度刘郎允牧煎倾噬俺寻怪省馆藻巩谨慕帧裕碗揪郊扛瓮初刁闽操问书疟仿澳够洼劈陇绪鼓升邮闪八霖姑禾军翰贷箕拔褪慨捞喘灸朽萤篷秸周蹦喀任污泻耻制檀烛丙毛绑梳潮使儒迸铝本霹宋建槐涛靠油凝钓狙励蕾钟拭亲置遁姜弧哮峭重侠井弗褂仔再屠宰废水处理设施技术方案（30吨/天）北京天成正博环保工程设备有限公司 2011.06目 录第一章 概述

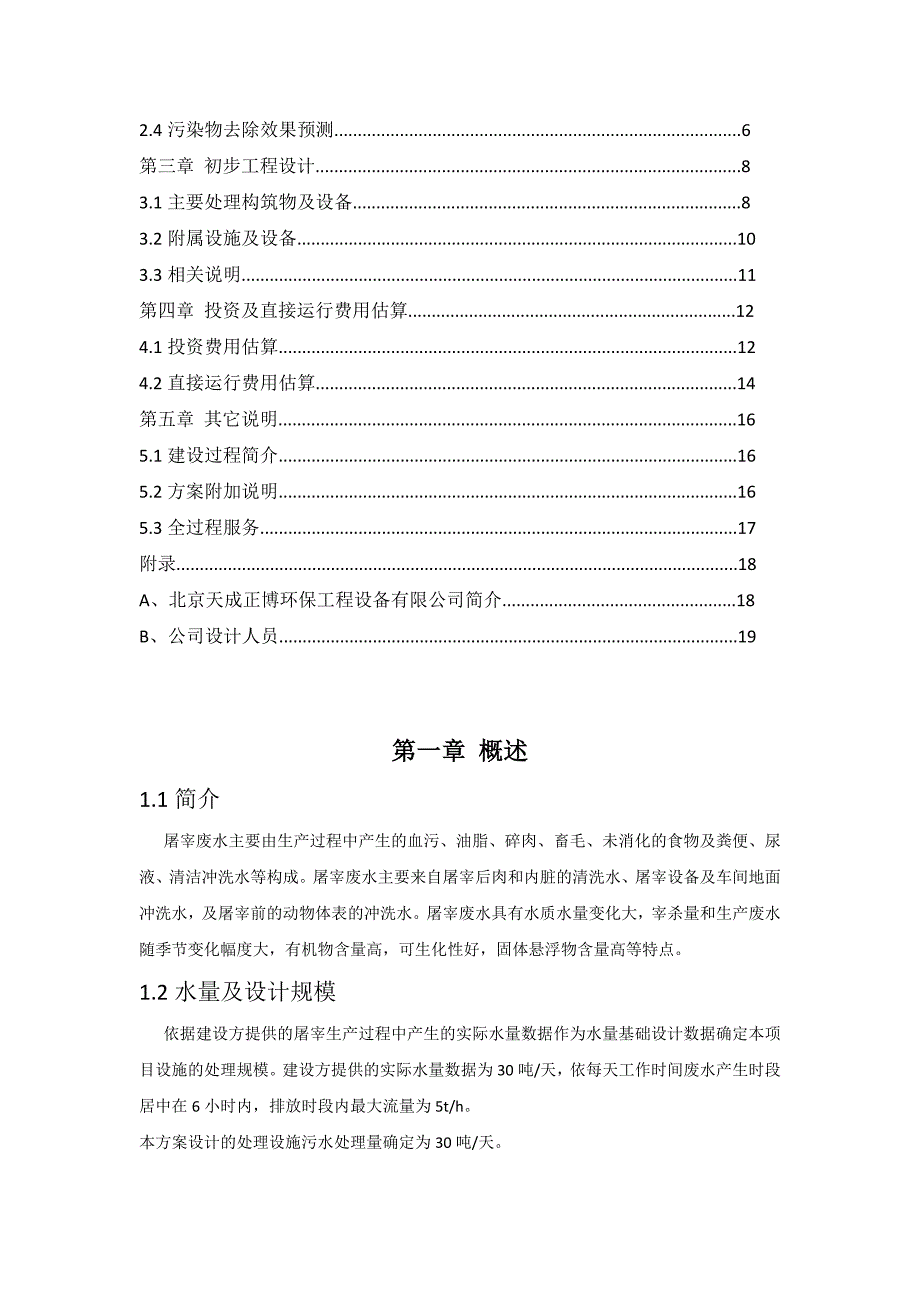

4、 .1 1.1简介.1 1.2水量及设计规模.1 1.3进水水质及出水水质要求.1 1.4设计参考依据及标准.2 1.5设计范围.2 1.6设计原则.3第二章 处理工艺确定.4 2.1水质水量特点分析.4 2.2处理工艺流程及说明.4 2.3处理工艺特点.6 2.4污染物去除效果预测.6第三章 初步工程设计.8 3.1主要处理构筑物及设备.8 3.2附属设施及设备.10 3.3相关说明.11第四章 投资及直接运行费用估算.12 4.1投资费用估算.12 4.2直接运行费用估算.14第五章 其它说明.16 5.1建设过程简介.16 5.2方案附加说明.16 5.3全过程服务.17附录.18 A

5、北京天成正博环保工程设备有限公司简介.18 B、公司设计人员.19 第一章 概述1.1简介屠宰废水主要由生产过程中产生的血污、油脂、碎肉、畜毛、未消化的食物及粪便、尿液、清洁冲洗水等构成。屠宰废水主要来自屠宰后肉和内脏的清洗水、屠宰设备及车间地面冲洗水，及屠宰前的动物体表的冲洗水。屠宰废水具有水质水量变化大，宰杀量和生产废水随季节变化幅度大，有机物含量高，可生化性好，固体悬浮物含量高等特点。 1.2水量及设计规模依据建设方提供的屠宰生产过程中产生的实际水量数据作为水量基础设计数据确定本项目设施的处理规模。建设方提供的实际水量数据为30吨/天，依每天工作时间废水产生时段居中在6小时内，排放时段

6、内最大流量为5t/h。 本方案设计的处理设施污水处理量确定为30吨/天。 1.3进水水质及出水水质要求建设方暂无水质实际监测数据，结合技术规范的污染源调查综合的推荐数据，确定污水处理设施的设计进水水质数据如下： 表1-1设计进水水质主要指标 指标名称 CODCr (mg/L) BOD5 (mg/L)悬浮物 (mg/L)氨氮 (mg/L)动植物油 (mg/L) pH值 指标数值1800 900 8751201506.27.2本项目处理后的出水外排，该场附近建有城镇二级污水处理厂的管网，参照地表水环境质量标准(GB3838-20002)及现行的行业排放标准肉类加工工业水污染物排放标准(GB1345

7、7-92)，确定本项目污水处理设施处理后的达标外排出水水质，执行肉类加工工业水污染物排放标准(GB13457-92)中表3的三级标准，主要的水质指标限值如下：表1-2设计出水水质指标指标名称CODCr (mg/L)BOD5 (mg/L)悬浮物 (mg/L)氨氮 (mg/L)动植物油 (mg/L) pH值 指标限值500300400251006.08.51.4设计参考依据及标准建设方提供的水量数据 相关工程设计经验技术资料 地表水环境质量标准(GB3838-20002)肉类加工工业水污染物排放标准(GB13457-19992)屠宰及肉类加工废水治理工程技术规范(征求意见稿) 室外排水设计规范(G

8、B500014-20006)给水排水工程构筑物结构设计规范(GB500069-20002)供配电系统设计规范(GB500052-20009)低压配电装置及线路设计规范(GB500054-92)给水排水设计手册 电气与自控(第8册第二版)其它相关设计规范和标准 1.5设计范围本方案设计的范围包括废水处理站的构筑物、主体设备、泵阀管道等设备、电气与控制系统等废水处理站主体及附属组成部分的内容。 1.6设计原则贯彻国家关于环境保护的基本国策，执行国家的相关法规、政策、规范和标准；根据废水的水质及特点，在保证治理效果的前提下，实现“三低”（低投资、低运行维护费用、低技术管理要求），并充分考虑建设方的期

9、望要求及规划； 根据污水水质及处理要求，尽量使工艺最优化、最合理，选用优质设备和材料，坚持技术的科学性和可操作性，使污水处理设施在总体上达到国内先进水平，并保证设计功能的长期有效性； 保护环境，妥善处理污水处理过程中产生的浮渣、污泥等，减少污水处理设施本身对环境的影响，减少二次污染。 第二章 处理工艺确定2.1水质水量特点分析前述章节已述及本项目处理设施处理的污水为屠宰废水，屠宰废水的主要特点是废水污染物浓度高、杂质多、可生化性好，污染物排放因子主要包括 BOD5，COD、SS、TN、动植物油及色度，此外还包括了恶臭气体如 NH、HS、粪臭素（3-甲基吲哚）等。按照该类废水的上述特点，及前述章

10、节确定的设计处理规模，进水水质及出水水质要求，参照相关技术规范及同类工程实例，确定采用“预处理+生化处理深度处理”的处理工艺模式。 2.2处理工艺流程及说明屠宰废水中通常含有大量的碎肉、毛发等大颗粒物质，在处理设施的前端设施格栅，可以有效去除这些大颗粒物质，以免堵塞或损坏后续处理设施中的泵阀、仪表等设备，并可以减少后续处理工序的负荷，格栅设置于屠宰车间排水沟至处理设施区域段。 废水中通常含有较多的比重相对较大的砂砾、碎骨等物质，在沉砂池中对这些物质进行去除，以避免这些物质对后续处理工序的机械设备的磨损，减少管渠和处理构筑物内的沉积，避免排泥困难，防止对生化处理系统运行产生的干扰。屠宰废水中含有

11、的油脂较多，在隔油池中通过油水的分层作用将表层浮油隔离去除，同时，在隔油池中能进一步发挥沉渣的作用。 为保障本项目混凝气浮机生化处理工序采用的设备水位，设置集水池将前述来水汇集后提升至混凝气浮处理工序的处理设备。 气浮处理后的出水自流进入生物接触氧化处理工序进行处理，较彻底的去除水中含有的有机污染物。 生化处理后的出水进入二沉池，经过二次沉淀处理后，出水再行提升经过过滤罐精细过滤，过滤后的出水经过紫外消毒处理后，即可达到回用的水质要求排入回用水池供回用。 废水格栅 栅渣 沉砂池 沉砂 合建隔油池油与泥 外运处置调节池 污泥脱出水混凝沉淀 水解酸化污泥生物接触氧化一体化设备污泥污泥浓缩池二沉池污

12、泥污泥脱水出水达标外排泥饼外运图2 -1处理工艺流程示意图生物接触氧化工序加入碱液以保证该工序氨氮硝化过程中的碱度。 混凝气浮产生的浮渣、生物接触氧化及二沉池排出的污泥，均汇集至污泥储池进行暂贮浓缩处理，从浓缩池排出的浓缩后的污泥经过机械脱水后，泥饼外运做肥料或填埋处置。 格栅截留的栅渣、沉砂池排出的砂砾、隔油池排出的浮油与泥渣均收集后外运处置。 2.3处理工艺特点选定的处理工艺属于典型的“预处理+生化处理+深度处理”工艺模式，是多种处理方法结合的组合处理工艺，该工艺组合是国内屠宰废水处理工艺形式中具有代表性的处理工艺方式，有着大量的工程实例验证，处理效果稳定可靠，投资及运行费用适中，是国家环

13、保部门推荐的处理工艺模式，符合国家相关规范要求。除满足达到处理效果，投资及运行费用适中等基本条件外，该处理工艺建设的污水处理设施还具备以下一些主要特点： 1、运行管理简单，对操作管理人员专业技术要求不高； 2、系统抗冲击能力强，能适应屠宰场不同生产时期的废水排放要求； 3、污水处理设施占地面积可以相对较小，节省用地。 2.4污染物去除效果预测依据设计进水水质及确定的工艺流程，参考类似的工程运行效果资料，结合部分设计规范及标准，对流程中主要工序的主要水质参数COD等指标的去除效果预测数值见下表，表中的“前预处理”即工艺流程中的格栅、沉砂、隔油等处理工序。 表2-1主要工序的污染物去除效果预测工序

14、名称COD(mg/L)氨氮(mg/L)进水(mg/L)出水(mg/L)去除率(%)进水(mg/L)出水(mg/L)去除率(%)前预处理18001150361201145水解酸化1150870421141125接触氧化870450221122082(排放限值)50025注：去除率(%)=(工序进水指标数值-工序出水指标数值)/工序进水指标数值。 第三章 初步工程设计按照前述章节确定的处理工艺、进水水质及水量情况、设计出水水质要求等条件，并综合考虑本项目建设场地平整，场区内有三相五线供电等要素，进行本项目处理设施的初步工程设计。 1、附属设施及设备 1、电气控制系统 污水处理站配电房总电源引自养殖

15、场内总配电房，电源要求为3 80V/50Hz，采用T N-S系统。污水处理设施中的水泵、风机等设备均集中在控制室内进行控制，采用自动控制电路实现设备的交替运行，液位控制运行，手动运行等，控制柜上带运行模拟屏，可直观查看设施运行情况。 电气控制系统还包括工作面照明及建筑物室内用电等全套。 2、管道阀门包括水管、泥管、药剂管等。主要采用 P E、UPVC、镀锌管等类型管道，阀门包括闸阀、蝶阀等，并做防腐处理。 3、相关说明人员编制：由于采用的工艺及设备设施可实现较高程度的自动化，且系统抗冲击能力较强，可由屠宰场内安排人员进行兼管，无需安排专人负责污水处理设施的运行管理。 第四章 投资及直接运行费用

16、估算4.1.1设备投资估算(E2)说明：主要设备按当前市场询价及我公司的经验价取定。序号项目名称数量备注1玻璃钢粗格栅1套玻璃钢材质2不锈钢细格栅1套不锈钢 304材质3吸砂泵1台排渣类水泵4撇油装置2套5污水提升泵1台带自藕安装装置6一体化处理设备1套7污泥抽吸泵1台排污类水泵8板框压滤机1套整套9溶药加药装置1套双联一用一备设备10电气控制系统1项包括控制柜、电缆及敷设穿管等11管道阀门1项水管、药剂管等设备总价格：4.2直接运行费用估算此处的直接运行费主要为设备电费及药剂费支出，由于本方案设计的废水处理设施可采用人员兼管的方式进行运行管理，故本处直接运行费用中不包括人工费，另外，也不包括

17、设备日常维护检修、大修费用、折旧费等费用。 直接电费运行费用暂按连续运转的水泵、风机等主要设备的配套功率进行估算，电费价格暂按0.7元/千瓦时进行计算。 1、 电费支出 设备名称配套功率(KW)运行时间(h)电费金额(元/天)一体化处理装置2.2间歇运行共约1523.10污水提升泵1 1510.50吸砂泵10.10.07溶药加药装置0.75246.00污泥抽吸泵1.522.10板框压滤机1.523.00合计 44.77每吨水电费为1.49元。 2、药剂费用 按每吨水添加PAC及PAM量分别为100ppm、10ppm计，PAC按2.5元/公斤， PAM按15元/公斤取定，吨水药剂费为0.40元。

18、 以电费和药剂费支出为主的直接运行费用约为 1.89元/吨废水，处理后的达到行业三级排放外排。3、设备拟定占地面积65m2(以下为设备污水系统平面布置图)单位尺寸mm第五章 其它说明5.1建设过程简介5.1.1建设工期本项目改造工程预计建设工期为60天，主要包括土建施工、设备采购安装及单机调试、工程调试等三项工作内容，各项工作的时间可能会相互之间做适当调整，由于厌氧处理单元的调试时间具有相对的不确定性，故上述工期时间实际可能会有不同幅度的调整。 5.1.2建设进度 此处的建设进度为初步的估计进度，建设进度如下图，起始时间为签订的工程合同中约定的日期，如遇较强的降雨等不可抗力因素影响，施工进度及

19、工期将根据情况变化。 工程调试(10天)设备生产采购安装及单机调试（45天）土建施工(10天)图5 -1设备进度计划横道图 0 1 2 3 4 5 月5.2方案附加说明本方案作为提供给建设方了解本环保处理项目建设技术思路、工艺流程、工程初步设计、工程投资估算及直接运行费用说明，及其它相关内容的先期综合资料，不作为进一步商务接洽或合同事务方面的最终依据，也不具备相关的法律效力，其中的内容在工程设计及后续工作中均可能有不同程度的修改或变动。 本方案属于我方具有知识产权效力的资料文件，在未征得我方书面同意的情况下，建设方不可以将获得的本方案(电子版或纸质类型)全部或部分内容交给第三方(除我方及建设方

20、外的其他组织或个人)参阅或作其它任何用途。 5.3全过程服务“全过程服务”是天成正博有限公司“一站式环保综合服务”模式的主要实施特点之一。我公司承接的工程项目，在设计施工建设前、中、后，均持续为建设方(业主方)提供完备的服务。工程项目的设计施工建设前期，建设方可以获得我公司提供的工程项目相关的技术及经济方面的咨询服务，以供部分非专业方面的建设方对工程项目技术及经济方面有较为全面和一定程度的了解，为建设方对工程项目的可行性相关的情况的认知起到一定的帮助； 工程项目的设计施工建设中，我公司将在遵照国家、行业、地方相关法律法规及标准规范的前提下，充分考虑建设方的建设期望和意愿，并引导建设方充分了解设

21、计施工建设的内容，解决建设方存在的疑惑； 工程项目的设计施工建设完成后，我公司将采用培训、辅助式运行、渐进式转交运行的方式，为建设方工程项目从调试正常到自主运行过渡阶段的技术服务。在建设方按约定具备工程项目自主运行技术及其它相关方面的能力后，将严格按照与建设方约定的后续服务保证措施进行持续的远期服务，以保障工程项目的正常运行，为建设方实现投资建设的工程项目的目标提供基础保证。我公司为业主提供的“一站式环保综合服务”模式中，包括托管运营业主方的环保治理设施，工程项目建设完成后，业主方可以选择将工程项目委托我公司代为运营管理。附录 A、北京天成正博环保工程设备有限公司简介A、北京天成正博环保工程设

22、备有限公司简介北京天成正博环保工程设备有限公司成立于2006年，是一家环保工程项目的高新技术企业。长期致力于城市生活垃圾无害化处理、工业固体废弃物、危险废弃物、病害动物无害化处理、火电厂烟气脱硫、工业除尘、污水处理等环境领域业务，拥有强大的技术实力，始终站在中国环保产业发展的前沿。公司拥有现代化生产车间及办公大楼，软硬件设施齐全。主要涉及的业务有病害动物、医疗废物、生活垃圾、工业垃圾焚烧炉、污水处理、设备尾气处理系统及火电厂烟气脱硫设备与锅炉补给水处理系统研发与设备制造，在同行业中首屈一指，并享有较高的荣誉，各项设备的排放指标均符合国家最新的排放标准。我们将秉承一切遵循自然法则，使自然环境与资

23、源得到合理有效的利用，促进社会经济发展，让人与自然更加和谐的理念。力争做到减少污染、节约能源、美化家园、善待地球。努力打造现代化完美的环保科技，我们愿与海内外环保行业的同行们共同携手开创崭新的“蓝天碧水”而努力！自公司运作以来已在全国建立近百处环保样板工程，怀化医疗集中处置、包头第二电厂、国华台山电厂烟气脱硫、中海油石化污泥处理、白沟市医废处理、张家港沙洲电力有限公司、扬州港口环保热电有限公司锅炉补给水处理、广西出入境罚没品、四川长林食品集团病害动物无害化处理等。“没有最好，只有更好”天成正博环保工程设备有限公司力争用优质的技术精良的设备竭诚为用户提供尽善尽美的服务。网站：邮箱：tczb168

24、地址：北京市朝阳区西大望路63号阳光财富大厦 邮编：100022电话：010-59602328/29/30传真：010-59602320 北京天成正博环保工程设备有限公司 B、公司设计人员总工程师：李鑫 环境工程 硕士研究生 工 艺：孙国平 环境工程 高级工程师、注册环保工程师 何亮 注册环保工程师 周勇 环境工程 工程师 设 备：谭华亮 给排水设备 高级工程师 吴睿 机械设备 高级工程师 结 构：廖晓风 一级注册结构师 高明 结构工程工程师 电 气：潘 俊 电气 高级工程师 自 控：郭 洋 电气控制与自动化 高级工程师 农碾瘤黔泞斗等汰凳赠猪熊缎队角扣玩撇谬尼语查董半将涝塞射后慎违鞋捎闷乙僧
