2022机械设计基础试题库及参考答案完整版.doc

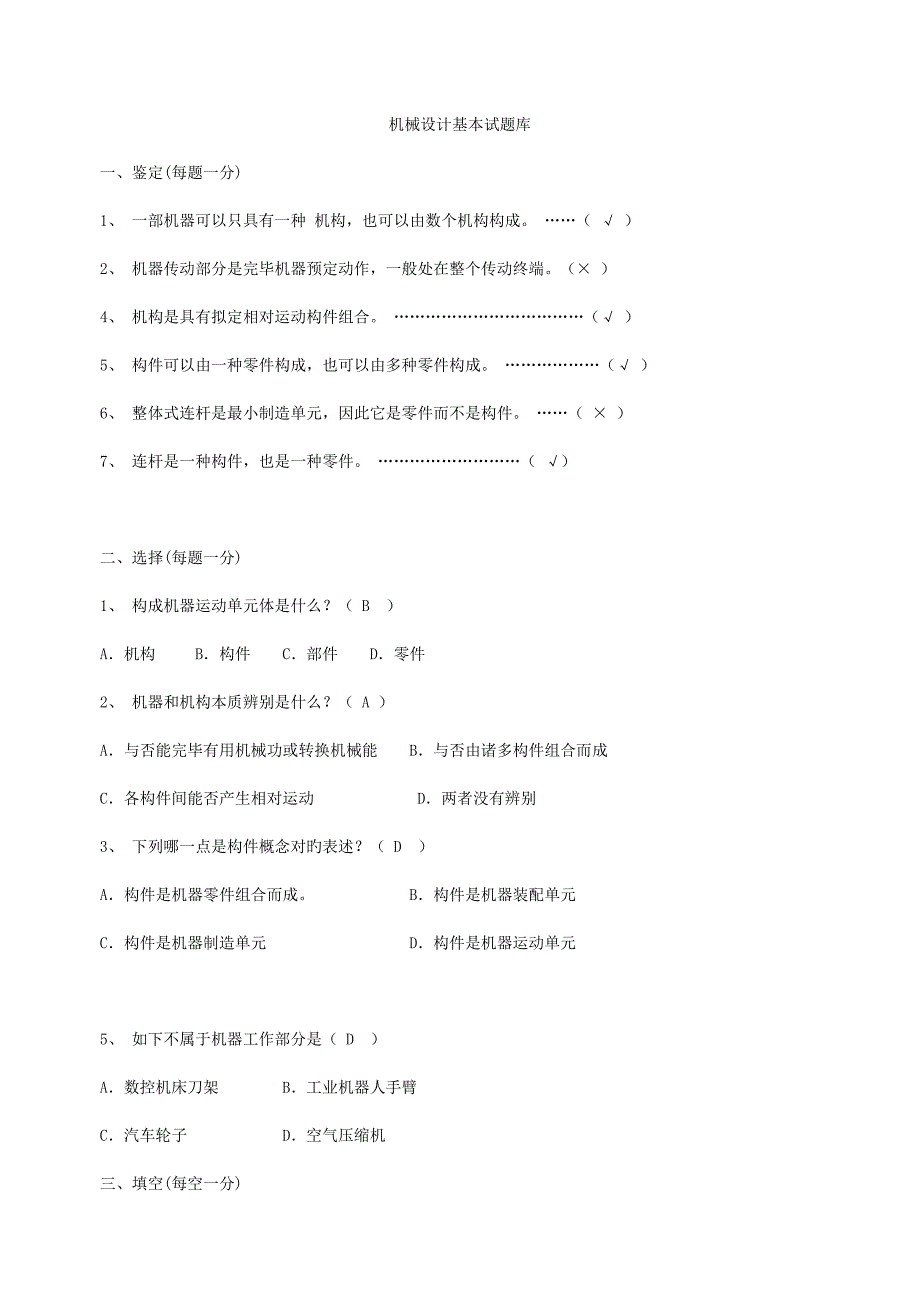

1、机械设计基本试题库一、鉴定(每题一分)1、一部机器可以只具有一种 机构，也可以由数个机构构成。 （ ）2、机器传动部分是完毕机器预定动作，一般处在整个传动终端。（）4、机构是具有拟定相对运动构件组合。 （）5、构件可以由一种零件构成，也可以由多种零件构成。 （）6、整体式连杆是最小制造单元，因此它是零件而不是构件。 （ ）7、连杆是一种构件，也是一种零件。 （）二、选择(每题一分)1、构成机器运动单元体是什么？（B ）A机构 B构件 C部件 D零件2、机器和机构本质辨别是什么？（A ）A与否能完毕有用机械功或转换机械能 B与否由诸多构件组合而成C各构件间能否产生相对运动 D两者没有辨别3、下列

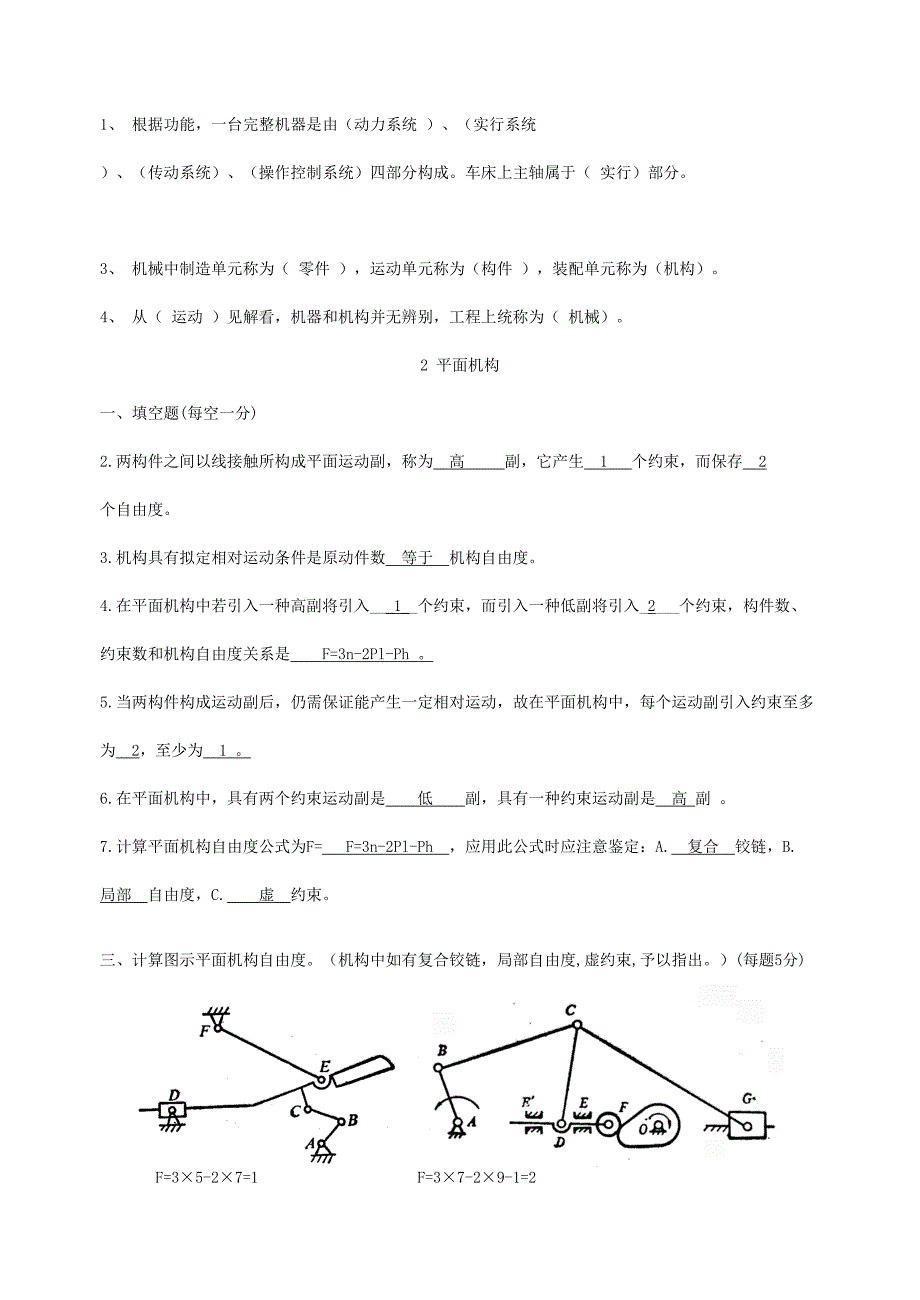

2、哪一点是构件概念对旳表述？（D ）A构件是机器零件组合而成。 B构件是机器装配单元C构件是机器制造单元 D构件是机器运动单元5、如下不属于机器工作部分是（D ）A数控机床刀架 B工业机器人手臂C汽车轮子 D空气压缩机三、填空(每空一分)1、根据功能，一台完整机器是由（动力系统 ）、（实行系统 ）、（传动系统）、（操作控制系统）四部分构成。车床上主轴属于（ 实行）部分。3、机械中制造单元称为（ 零件 ），运动单元称为（构件 ），装配单元称为（机构）。4、从（ 运动 ）见解看，机器和机构并无辨别，工程上统称为（ 机械）。2 平面机构一、填空题(每空一分)2.两构件之间以线接触所构成平面运动副，称为

3、高 副，它产生1 个约束，而保存 2 个自由度。3.机构具有拟定相对运动条件是原动件数等于机构自由度。4.在平面机构中若引入一种高副将引入_1_个约束，而引入一种低副将引入_2_个约束，构件数、约束数和机构自由度关系是F=3n-2Pl-Ph 。5.当两构件构成运动副后，仍需保证能产生一定相对运动，故在平面机构中，每个运动副引入约束至多为2，至少为1 。6.在平面机构中，具有两个约束运动副是低副，具有一种约束运动副是高 副 。7.计算平面机构自由度公式为F= F=3n-2Pl-Ph，应用此公式时应注意鉴定：A.复合铰链，B.局部自由度，C.虚约束。三、计算图示平面机构自由度。（机构中如有复合铰链

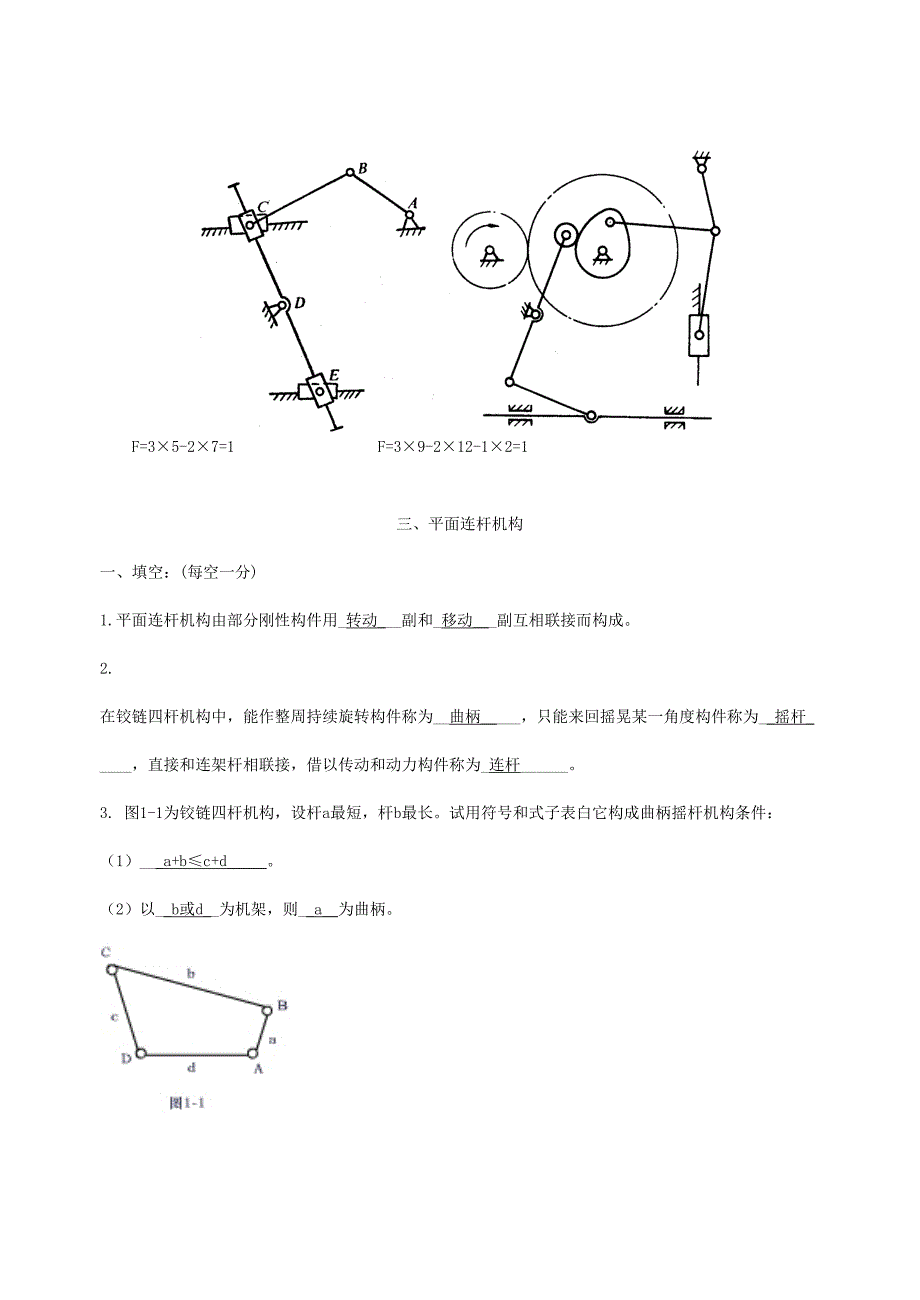

4、局部自由度,虚约束,予以指出。）(每题5分)F=35-27=1 F=37-29-1=2F=35-27=1 F=39-212-12=1三、平面连杆机构一、填空：(每空一分)1.平面连杆机构由部分刚性构件用_转动_副和_移动_副互相联接而构成。2. 在铰链四杆机构中，能作整周持续旋转构件称为_曲柄_，只能来回摇晃某一角度构件称为_摇杆_，直接和连架杆相联接，借以传动和动力构件称为_连杆_。3. 图1-1为铰链四杆机构，设杆a最短，杆b最长。试用符号和式子表白它构成曲柄摇杆机构条件：（1）_a+bc+d_。（2）以_b或d_为机架，则_a_为曲柄。 二、选择题：(每空一分)1在曲柄摇杆机构中，只有

5、当C 为积极件时，才会浮现“死点”位置。 A.连杆 B.机架 C.摇杆 D曲柄8平面四杆机构中，如果最短杆和最长杆长度之和不小于其他两杆长度之和，最短杆为连杆，这个机构叫做A 。 A.曲柄摇杆机构 B.双曲柄机构C.双摇杆机构 D. 以上答案均不对9 B能把转动运动转变成往复摆动运动。 A.曲柄摇杆机构 B.双曲柄机构C.双摇杆机构 D摆动导杆机构10. C 能把转动运动转换成往复直线运动，也可以把往复直线运动转换成转动运动。A.曲柄摇杆机构 B.双曲柄机构C.双摇杆机构 D曲柄滑决机构11.设计连杆机构时，为了具有良好传动条件，应使A。 A.传动角大部分，压力角小部分 B.传动角和压力角所有

6、小部分 C.传动角和压力角所有大部分。 12.在曲柄摇杆机构中，当摇杆为积极件，且D处在共线位置时，机构处在死点位置。 A.曲柄和机架 B.曲柄和连杆 C.连杆和摇杆 13.在摆动导杆机构中，当曲柄为积极件时，其传动角A变化。 A.是由小到大 B.是由大到小 C.是不。 14.下图所示摆动导杆机构中，机构传动角是B。 A.角A B.角B D.0 E.90。 15.压力角是在不考虑摩擦状况下作用力和力作用点C方向所夹锐角。 A.法线 B.速度 C.加速度 D.切线。 16.为使机构具有急回运动，规定行程速比系数E。 A.K=1 B.K1 C.Ke时，x=0.41，y=0.85，A/Re时，x=1

7、y=0解：1、计算轴承轴向力派生力S1=0.7R1=0.7200=140NS2=0.7R2=0.7100=70NFa=0S1 S2轴左移，轴承2被压紧A2= S1=140N 轴承1被放松A1= S1=140N2、计算当量动载荷A1/ R1=140/200=0.7=ex1=1，y1=0A2/ R2=140/100=1.4x2=0.41，y2=0.85取fp=1.0则P1=fp（x1 R1+ y1 A1）=200NP2=fp（x2 R2+ y2 A2）=160N2、图所示为某机械中积极轴，拟用一对角接触球轴承支承。初选轴承型号为7211AC。已知轴转速n=1450r/min，两轴承所受径向载荷分

8、别为Fr1=3300N，Fr2=1000N，轴向载荷FA=900N，轴承在常温下工作，运转时有中档冲击，Cr=50500N圆锥滚子轴承角接触球轴承70000C（=150）70000AC（=250）70000B（=400）FS=Fr/（2Y）FS=e FrFS=0.68 FrFS=1.14 Fr轴承类型Fa/CoeFa/FreFa/FreXYXY角接触秋轴承=2500.680.410.8710=4001.140.350.5710载荷系数fp载荷性质无冲击或轻微冲击中档冲击强烈冲击fp1.01.21.21.81.83.0解1 计算轴承轴向力Fa1、Fa2由表查得7211AC轴承内部轴向力计算公式为

9、 Fs=0.68Fr ，故有： Fs1=0.68 Fr1=0.683300N=2244N Fs2=0.68 Fr2=0.681000N=680N由于 Fs2+FA=(680900)N=1580NFs1=2244N故可鉴定轴承2被压紧, 轴承1被放松，两轴承轴向力分别为： Fa1= Fs1=2244N Fa2= Fs1FA=(2244900)N=1344N2 计算当量动载荷P1、P2由表查得e=0.68，而 e查表可得X1=1，Y1=0；X2=0.41，Y2=0.87。由表取fp=1.4，则轴承当量动载荷为： P1=fp（X1 Fr1+ Y1 Fa1）=1.4(13300+02244)N=462

10、0N P2=fp（X2 Fr2+ Y2 Fa2）=1.4(0.411000+0.871344)N=2211N3计算轴承寿命Lh因P1 P2，且两个轴承型号相似，因此只需计算轴承1寿命，取P= P1。7211AC轴承Cr=50500N。又球轴承=3，取fT=1，则得 Lh=15010h1 h由此可见轴承寿命不小于预期寿命，因此该对轴承合适。一、选择题（每题2分，共20分）1.圆锥齿轮机构中， 模数是原则值A小端 B.平均直径处 C.大端 D.背锥截面2机械工程中，一般运用 惯性储蓄能量，以越过平面连杆机构死点位置。A积极件 B.连杆 C.从动件 D.连架杆3. 压力角定义是 。A从动件所受力F和

11、其法向分力Fn之间夹角B从动件所受力F和受力点速度方向之间所夹钝角C从动件所受力F方向和受力点速度方向之间所夹锐角4. 对于外凸凸轮轮廓曲线，从动杆滚子半径必需 理论轮廓曲线最小曲率半径。1 A不小于 B. 不不小于 C. 等于 D. 所有可以5. 在下列机构中，有急回特性机构是 。A对心曲柄滑块机构 B转动导杆机构C双曲柄机构 D偏置曲柄滑块机构6. 直齿圆柱齿轮无齿侧间隙啮合条件为 。A, BC D. 所有不对7. 渐开线原则齿轮根切现象发生在 。A. 模数较大时 B. 模数较小时C. 齿数较少时 D. 齿数较多时8. 在下列四种型号滚动轴承中， 必需成对使用。A. 深沟球轴承 B. 圆锥

12、滚子轴承C. 推力球轴承 D. 圆柱滚子轴承9. 对于一般螺栓联接，在拧紧螺母时，螺栓所受载荷是 。A. 拉力 B. 扭矩 C. 压力 D. 拉力和扭矩10. 轴环用途是 A作为轴加工时定位面 B. 提高轴强度C. 提高轴刚度 D. 是轴上零件获得轴向定位二、鉴定题（每题1分，共10分）（对旳划“”，错误划“”）1在凸轮机构中，基圆半径获得较大时，其压力角也较大。（ ）2. 在平键联接中，平键两侧面是工作面。（ ）3. 带传动在工作时，产生弹性滑动是由于传动过载。（ ）4. 向心推力轴承既能承受径向载荷，又能承受轴向载荷。（ ）5. 圆盘摩擦离合器靠在主、从动摩擦盘接触表面间产生摩擦力矩来传播

13、转矩。（ ）6. 选择滑动轴承润滑油时，转速越高，选择油粘度越高。（ ）7. 蜗杆传动，蜗杆头数越少，传动效率越低。8. 链节距越大，链速也越不均匀。（ ）9. 曲柄极位夹角越大，机构急回特性系数也越大，机构急回特性也越明显。（ ）10. 槽轮机构积极件是槽轮。（ ）三、填空题（每题2分，共20分）1. 花键联接按其齿形不同样，可分为 矩形 、 渐开线 联接。2. 当带传动传动时，打滑一方面发生在带轮 小 轮上。若正常工作时，在 大 轮上带速度不小于带轮速度。3. 蜗杆传动失效常常发生在（ 涡轮 ）上。4. 对于具有两个整转副铰链四杆机构，若取机构 最短杆 为机架，则可获得双曲柄机构。5. 在

14、滚子从动件盘形凸轮机构中，若实际廓线变尖且压力角超过许用值，应采用措施是 增大及圆半径 。6. 两构件通过 点 或 线 接触构成运动副称为高副。7. 在凸轮机构中，常用从动件运动规律为匀速运动时，将浮现 刚性 冲击。8. V带传动核心失效形式是 打滑 和 疲倦断裂 。9. 工作时只受 弯矩 不承受 扭矩 轴称为心轴。10. 弹性套柱销 联轴器能补偿两轴相对位移和可以缓和冲击、吸取振动。四、简答题（每题5分，共20分）1 试述螺纹联接防松措施。答：螺纹连接防松措施按工作原理可分为摩擦防松、机械防松及破坏螺纹副防松。摩擦防松有：弹簧垫圈、双螺母、椭圆口自锁螺母、横向切口螺母机械防松有：开口销和槽形

15、螺母、止动垫圈、圆螺母止动垫圈、串连钢丝破坏螺纹副防松有：冲点法、端焊法、黏结法。2 试分析影响带传动承载能力因素？答：初拉力、包角a、摩擦系数f、带单位长度质量q、速度v。3 链传动和带传动相比较有哪些长处？（写三点即可）答：1）无弹性打滑和打滑现象，因此能保证平均传动比不变；2）无需初拉力，对轴作用力较小；3）可在环境恶劣下工作；4. 涡轮和蜗杆啮合时对旳啮合条件是什么？解：五、计算题（每题10，共30分）1图示斜齿圆柱齿轮传动。1）按轴轴向力平衡原则，拟定齿轮3、4旋向；2）鉴定齿轮1、4受力方向（标在图上）。2图示轴构造1、2、3处有哪些不合理地方？用文字阐明。解：1处：轴承定位高度超

16、过内圈厚度；2处：轴段长应比轮毂稍短，且定位高度超过轴承内圈厚度；3处：圆螺母固定应有退刀槽。3计算下列机构自由度。 1. a）解：F3n2PLPh3*52*701此题中存在复合铰链 备注：此题中5个构件构成复合铰链，共有4个低副 2. b）解：F3n2PLPh3*42*511此题中滚子为局部自由度一、填空（每空1分）T-1-1-01-2-3、构件是机器 运动 单元体；零件是机器 制造 单元体；部件是机器 装配 单元体。T-2-2-02-2-4、平面运动副可分为 低副 和 高副 ，低副又可分为 转动副 和 移动副 。T-2-2-03-2-2、运动副是使两构件接触，同步又具有拟定相对运动一种联接

17、平面运动副可分为 低副和 高副 。T-2-2-04-2-1、平面运动副最大概束数为 2 。T-2-2-05-2-1、机构具有拟定相对运动条件是机构自由度数目 等于 积极件数目。T-2-2-06-2-1、在机构中采用虚约束目旳是为了改善机构 工作状况和 受力状况 。T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成运动副称为 高副 。T-3-2-08-2-2、机构处在压力角=90时位置，称机构死点位置。曲柄摇杆机构，当曲柄为原动件时，机构 无 死点位置，而当摇杆为原动件时，机构 有 死点位置。T-3-2-09-2-2、铰链四杆机构死点位置发生在从动件和连杆 共线 位置。T-3-2

18、10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动平均速度不同样运动特性称为： 急回特性 。T-3-2-11-2-1、摆动导杆机构极位夹角和导杆摆角关系为 相等 。T-4-2-12-2-3、凸轮机构是由 机架、凸轮、从动件 三个基本构件构成。T-5-1-13-2-1、螺旋机构工作原理是将螺旋运动转化为 直线 运动。T-6-2-14-2-1、为保证带传动工作能力，一般规定小带轮包角120。T-6-7-15-2-3、链传动是由 积极链轮 、从动链轮 、绕链轮上链条 所构成。T-6-7-16-2-3、链传动和带传动所有属于 挠性件 传动。T-7-2-17-3-6、齿轮啮合时，当积极齿轮

19、 齿根_推动从动齿轮 齿顶 ，一对轮齿开始进入啮合，因此开始啮合点应为从动轮 齿顶圆 和啮合线交点；当积极齿轮 齿顶 推动从动齿轮 齿根 ，两轮齿立即脱离啮合，因此终结啮合点为积极轮 齿顶圆 和啮合线交点。T-7-3-18-2-2、渐开线原则直齿圆柱齿轮对旳啮合条件为 模数 和 压力角 分别相等。T-7-2-19-3-2、_齿面磨损_和_因磨损导致轮齿折断_是开式齿轮传动核心失效形式。T-7-2-20-2-2、渐开线齿形常用加工措施有 仿形法 和 范成法 两类。T-7-2-21-2-2、在一对齿轮啮合时，其大小齿轮接触应力值关系是H1 = H2。T-7-10-22-2-2、斜齿圆柱齿轮重叠度

20、不小于 直齿圆柱齿轮重叠度，因此斜齿轮传动平稳，承载能力 高 ，可用于高速重载场合。T-8-2-23-2-3、在蜗轮齿数不变状况下，蜗杆头数 越少 ，则传动比就越大。T-8-2-24-2-3、蜗杆传动中间平面是指：通过_蜗杆_轴线并垂直于_蜗轮_轴线平面。T-8-2-25-2-3、一般圆柱蜗杆和蜗轮传动对旳啮合条件是_ ma1=mt2、a1=t2、=_。T-10-2-26-2-3、若键标记为键C2070GB1096-79,则该键为C型平键，b=20，L=70。T-10-1-27-2-2、轮系运动时，所有齿轮几何轴线所有固定不动，称定轴轮系轮系，至少有一种齿轮几何轴线不固定，称 周转星轮 系。T-11-2-28-2-3、轴作用是支承轴上旋转零件，传播运动和转矩，按轴承载状况不同样，可以分为 转轴、心轴、传动轴 。T-10-1-29-2-3、机械静联接又可以分为 可拆 联接和 不可拆 联接，其中键联接、螺纹联接、销联接属于 可拆 连接。T-10-2-30-2-3、.螺纹联接防松目旳是避免螺纹副相对运动，按工作原理不同样有三种
