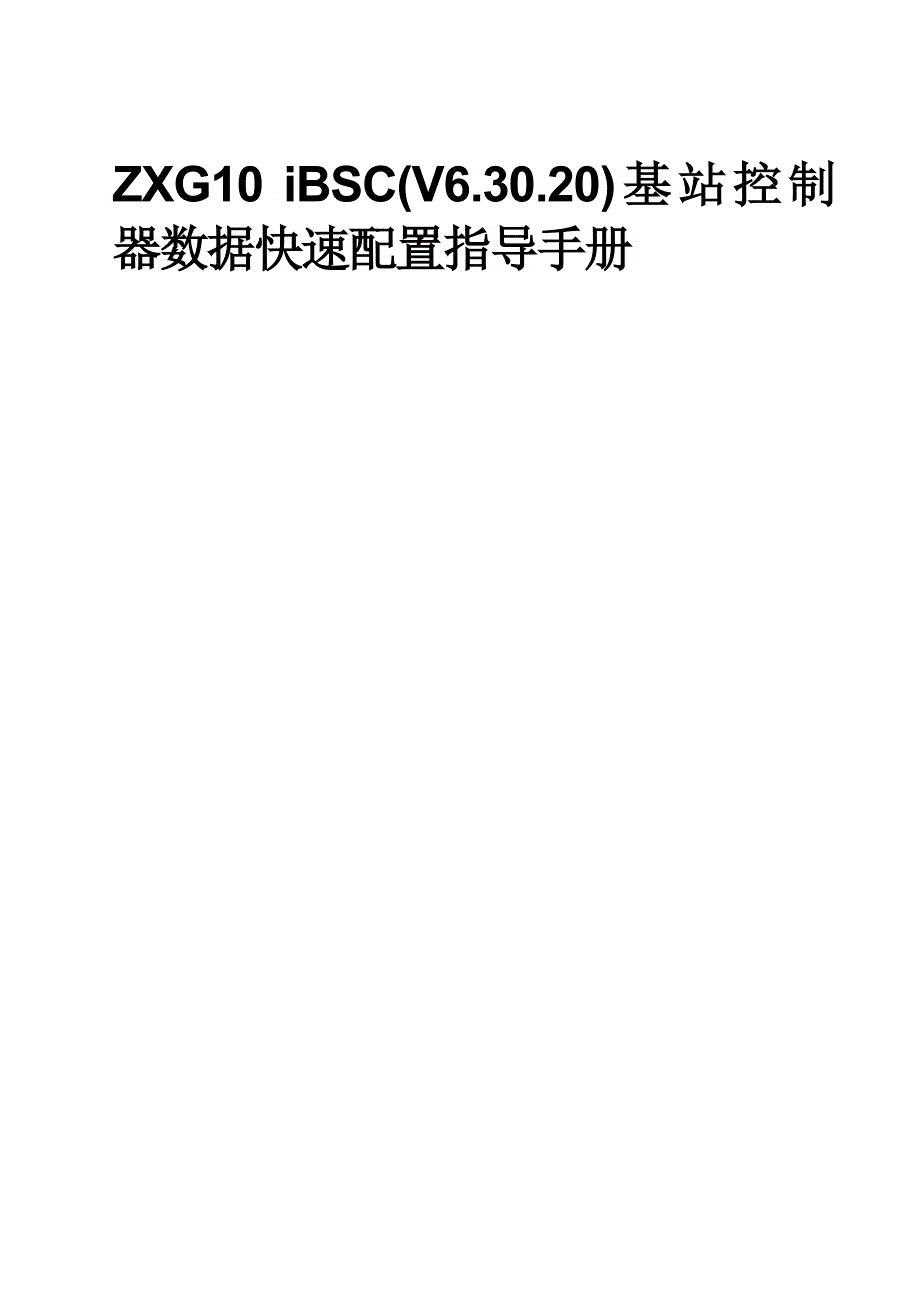

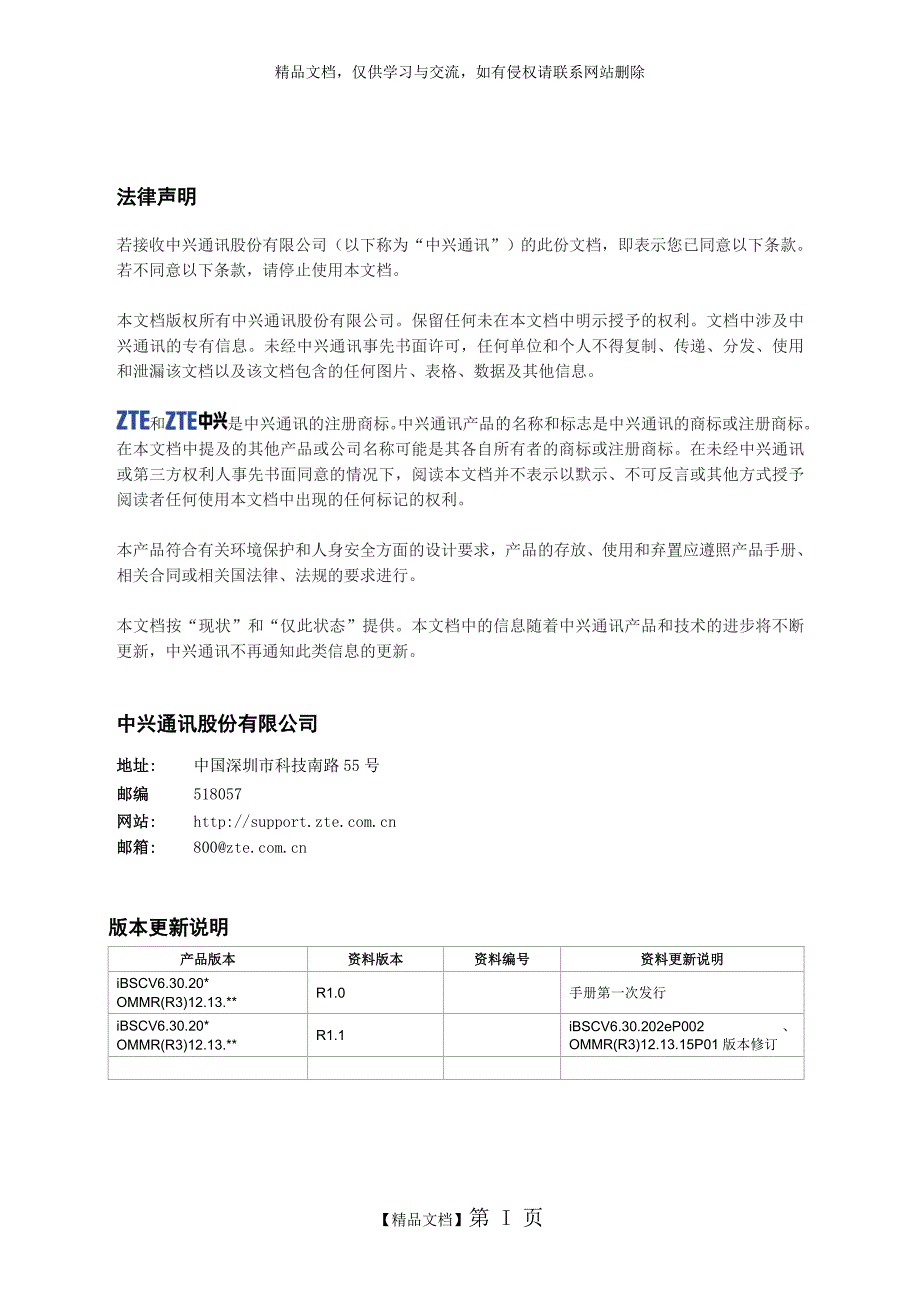

1、精品文档,仅供学习与交流,如有侵权请联系网站删除ZXG10 iBSC(V6.30.20)基站控制器数据快速配置指导手册【精品文档】第 53 页法律声明若接收中兴通讯股份有限公司(以下称为“中兴通讯”)的此份文档,即表示您已同意以下条款。若不同意以下条款,请停止使用本文档。本文档版权所有中兴通讯股份有限公司。保留任何未在本文档中明示授予的权利。文档中涉及中兴通讯的专有信息。未经中兴通讯事先书面许可,任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。和是中兴通讯的注册商标。中兴通讯产品的名称和标志是中兴通讯的商标或注册商标。在本文档中提及的其他产品
2、或公司名称可能是其各自所有者的商标或注册商标。在未经中兴通讯或第三方权利人事先书面同意的情况下,阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。本产品符合有关环境保护和人身安全方面的设计要求,产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。本文档按“现状”和“仅此状态”提供。本文档中的信息随着中兴通讯产品和技术的进步将不断更新,中兴通讯不再通知此类信息的更新。中兴通讯股份有限公司地址:中国深圳市科技南路55号邮编518057网站:邮箱:800版本更新说明产品版本资料版本资料编号资料更新说明iBSCV6.30.20*OMMR
3、R3)12.13.*R1.0手册第一次发行iBSCV6.30.20*OMMR(R3)12.13.*R1.1iBSCV6.30.202eP002、OMMR(R3)12.13.15P01版本修订作者资料版本日期作者审核者批准者R1.02014-03-30马云刘光华陈琦R1.12014-11-25刘光华陈琦陈琦关于这篇文档摘要章节描述1 数据快配介绍基本说明,快配数据准备,快配配置导入及配置流程2 快配模板填写场景说明快配模板填写场景说明3.5 快配模板填写说明快配模板数据填写说明适用对象:iBSC侧开通人员目录1数据快配介绍11.1基本说明11.1.1模板内容11.1.2模板结构41.2快配数据
4、准备61.2.1配置数据规划61.2.2快配数据准备61.3快配数据导入方法61.3.1创建子网和管理网元61.3.2快配模板导入71.4快配数据表导入顺序112快配模板填写场景说明122.1配置数据规划和准备122.1.1IBSC设备信息模板(V3_TEMPLATE_EQUIPMENT)122.1.2IBSC传输信息模板(V3_TEMPLATE_TRANSPORTNETWORK)132.1.3IBSC无线信息模板(GSM RADIO QUICK CONFIGURATION TEMPLATE)142.2BSC开通基本数据配置142.2.1全局资源配置142.2.2单板物理配置142.2.3IP
5、相关配置152.3A口对接配置172.3.1A口对接参数说明172.3.2A口局向配置192.3.3A口对接配置192.4GB口对接192.4.1GB口对接参数说明192.4.2GB口局向配置202.4.3GB口对接配置202.5SDR站点开通配置212.5.1IPOE ABIS/IPABIS RPU业务地址配置212.5.2SDR传输资源配置212.5.3无线资源配置232.6其他场景说明242.6.1SDR站点模块号调整242.7快配模板填写场景汇总252.7.1所有场景都需要填写的快配表252.7.2按接口类型场景区分需要填写的快配表253快配模板填写说明263.1快配数据表页结构273
6、2V3_TEMPLATE_EQUIPMENT模板填写说明283.2.1BASIC INFO283.2.2PLMN CONFIG303.2.3SHELF CONFIG303.2.4BOARD CONFIG303.2.5UNIT CONNECTION313.2.6GLOBAL INFO323.2.7INTERFACE IP323.2.8SERVICE IP333.2.9USER PLANE SERVICE343.2.10CHANNEL PORT(可选)353.2.11MEMBER PORT(可选)363.2.12SUPER VLAN(可选)373.2.13SUPER VLAN MEMBER(可选
7、)373.2.14DHCP SERVER(可选)373.2.15DHCP CLIENT(可选)373.2.16DHCP RELAY(可选)373.2.17VRF BASE INFO(可选)373.2.18VRF ROUTE TARGET(可选)373.2.19LAPD CONFIG(可选)373.3V3_TEMPLATE_TRANSPORTNETWORK模板填写说明383.3.1LOCAL OFFICE383.3.2STATIC ROUTE393.3.3IP PATH GROUP393.3.4IP BEARER(ABIS)403.3.5ADJACENT OFFICE(CN)413.3.6SCT
8、P CONFIG(CN)423.3.7M3UAAS CONFIG433.3.8M3UAROUTE443.3.9M3UAROUTESET453.3.10MTP2LINK453.3.11MTP3 ROUTE463.3.12MTP3ROUTESET463.3.13DYNAMIC SCTP473.3.14NO.7 PCM473.3.15MSC OFFICE483.3.16SGSN OFFICE483.3.17NRI493.3.18FR GB493.3.19IP GB503.3.20LUCENT CHANNEL(可选)513.3.21ITC OR BSC OFFICE(可选)523.3.22PCM(IT
9、C-MSC) (可选)523.4GSM RADIO QUICK CONFIGURATION TEMPLATE模板填写说明533.4.1GBSSFUNCTION(只支持修改)533.4.2GSITEBASEBANDSHARE(可选)533.4.3GMOCNAREA(可选)543.4.4GBSSIFTAMA543.4.5GGSMCELL543.4.6GCELLIFTA(只支持修改)553.4.7GHANDOVERCONTROL(只支持修改)553.4.8GPSHANDOVERCONTROL(只支持修改)553.4.9GSCHANDOVERCONTROL(只支持修改)563.4.10GFHHANDO
10、VERCONTROL(只支持修改)563.4.11GPOWERCONTROL(只支持修改)563.4.12GPSCHANNELSCHEDULE(只支持修改)563.4.13GPRIORITYRESEL(只支持修改)563.4.14GHOPPINGFREQUENCY(可选)563.4.15GHOPPINGBASEBAND(可选)563.4.16GTRX573.4.17GTS(只支持修改)583.4.18GEXTERNALGSMCELL(可选)583.4.19GEXTERNALUTRANCELLFDD(可选)583.4.20GEXTERNALUTRANCELLTDDLCR(可选)593.4.21G
11、EXTERNALEUTRANCELLFDD(可选)593.4.22GEXTERNALEUTRANCELLTDD(可选)603.4.23GGSMRELATION603.4.24GUTRANRELATION(可选)613.4.25GEUTRANRELATION(可选)623.4.26GGSMVPCRELATION(可选)623.4.27GGSMINTFRELATION(可选)623.5典型场景模板示例633.5.1IP A + IP ABIS + IPOE ABIS场景设备信息和传输信息模板示例633.5.2TDM A+IP GB+IPOE ABIS场景设备信息和传输信息模板示例633.5.3TD
12、M A+E1 GB+IPOE ABIS场景设备信息和传输信息模板示例633.5.4无线信息模板示例631 数据快配介绍从iBSCV6.30.20*系列版本开始,提供了数据快速配置的方法,可以通过网管进行基本配置数据的导出/导入功能,配套的OMM网管版本为ZXM-OMMR(R3)V12.13.*版本。本文介绍数据快速配置的基本原理,操作流程,以及快配模板的填写说明,用来指导现场实现设备的快速开通。不同OMM版本在操作细节上可能会存在差异,本文以ZXM-OMMR(R3)V12.13.15P01版本为例进行说明。现场使用时,请使用现场实际版本的快配模板进行填写。1.1 基本说明数据快速配置:将规划数
13、据填入固定格式的Excel表格,一次性导入到网管系统,实现数据的批量增加、修改和删除。1.1.1 模板内容iBSC数据快速配置体系共有3个模板,模板可以从OMMR版本目录或者OMMR客户端目录获取。路径为:ums-clntdeploytemplateGROUNDums-clntdeploytemplateGSM具体模板文件如下(模板文件区分中文/英文模板,请现场使用时根据网管语言类型选择正确的模板):英文:1.ums-clntdeploytemplateGROUNDV3_Template_Equipment_en.xls (iBSC设备信息模板)。2.ums-clntdeploytemplat
14、eGROUNDV3_Template_TransportNetwork_en.xls (iBSC传输信息模板)。3.ums-clntdeploytemplateGSMGSM Radio Quick Configuration Template_en.xls (iBSC无线信息模板)。中文:1.ums-clntdeploytemplateGROUNDV3_Template_Equipment_zh.xls (iBSC设备信息模板)。2.ums-clntdeploytemplateGROUNDV3_Template_TransportNetwork_zh.xls (iBSC传输信息模板)。3.um
15、s-clntdeploytemplateGSMGSM Radio Quick Configuration Template_zh.xls (iBSC无线信息模板)。各模板包含的内容如下:1.iBSC设备信息模板(V3_Template_Equipment.xls):l iBSC全局基本配置信息;l 运营商信息;l iBSC的机框、单板硬件配置信息;l 接口(实接口、环回口、虚接口)信息;l 用户面IP与资源信息;2.iBSC传输信息模板(V3_Template_TransportNetwork.xls):l iBSC本局、邻接局配置信息;l 静态路由信息;l 偶联信息;l Abis/A/Gb/
16、MSC/SGSN链路和局向配置信息;l Abis/A/Gb口路径组和传输配置信息;l 信令链路和M3UA配置信息;3.iBSC无线信息模板(GSM Radio Quick Configuration Template.xls):l GSM小区配置信息;l 跳频配置信息;l 载频配置信息;l GSM外部小区、邻接小区配置信息;l UTRAN外部小区、邻接小区配置信息;1.1.2 模板结构1.TemplateInfo模板信息页,模板基本信息,包含网元类型、模板版本、数据类型等。2.Index索引信息页,模板所有子表的索引,包括子表名、子表链接、备注。3.数据表页,模板数据表。4.数据表页结构数据表
17、前五行为模板固有数据,不可更改;其中:第一行为数据字段名;第二行为数据字段注释;第三行为数据字段取值范围;第四行为数据字段取值举例;第五行为数据字段标识,可以根据不同的应用分为以下几类,对应的参数填写方法请参考下表所示。参数属性英文含义中文含义解释RRead可读只能读取R-WRead and Write可读、可写可以读取,可以修改R-IRead and Initial可读、初始化创建的时候必填R-W-IRead, Write and Initial可读、可写、初始化可以读取,可以修改,创建的时候必填Primary KeyPrimary Key主键创建、修改的时候必填1.2 快配数据准备1.2.
18、1 配置数据规划获取该局设备配置信息,无线规划数据,组网信息,A/Gb口对接数据,A/Gb/Abis口传输资源和IP规划信息。对现场配置和获取到的规划数据进行整理,完成整个BSC配置数据规划。1.2.2 快配数据准备请参考“第2章 快配模板填写场景说明”和“第3章 快配模板填写说明”,根据现场规划好的配置数据,按照顺序填写设备信息模板、传输信息模板和无线信息模板。1.3 快配数据导入方法1.3.1 创建子网和管理网元对于新开局的OMMR,首先需要在OMMR上创建子网,子网ID及MCC数据需要根据现场规划填写。子网创建完毕后,在子网上创建管理网元。管理网元的IP地址,请根据现场规划,填入OMP单
19、板的129网段地址。(OMP单板出厂默认地址为129.0.31.200,可以设置为该地址)。1.3.2 快配模板导入管理网元创建完成后,可以开始进行快配数据导入的操作。1.申请互斥权限。2.管理网元节点右键点击快配导入Import Quick Configuration Data。3.点击选择Choose按钮选择快配模板。4.选择需要导入的快配表,点击导入Execute按钮执行快配模板导入。5.快配数据导入过程中, 下方消息窗口会提示导入情况。6.快配导入结束后,可右键点击模板文件,选择打开结果文件所在目录Open the folder of the result file,打开结果文件查看导
20、入信息;在导入的模板目录下,生成的结果文件是Result开头的压缩包,请解压后进行查看:(压缩包中的结果文件和导入时的模板文件名一致,如果需要保留导入时的模板原始文件,可以将结果文件解压到单独的文件夹中进行查看)导入失败时,结果文件中会增加一个”Error Information” sheet页,该页记录所有存在导入失败数据的sheet页;点击链接可以查看具体sheet页的导入结果。 查看具体sheet页,其中:对于导入成功的数据,第一列”Result”列为Success,第二列MODIND列的修改标识变为”P”(Pass);对于导入失败的数据,第一列”Result”列显示具体的错误信息,第二
21、列MODIND列的修改标识仍然为”A”(Add);可直接在此结果文件上对导入失败的数据进行修改、保存,之后将此修改过的文件做为快配数据再次导入,直至所有数据都能成功导入。1.4 快配数据表导入顺序快配数据导入的前提是OMMR上已经完成子网和管理网元的创建,且已按照规划数据和规范要求填写完成3个快配模板。请按照以下顺序逐个导入:1.导入V3_Template_Equipment表;2.导入V3_Template_TransportNetwork表;3.导入GSM Radio Quick Configuration Template表;4.配置检查:快配数据全部导入后,可检查导入日志确保所有导入条
22、目的结果都是success;大部分网管参数是默认配置,有些参数可能需要根据现场的实际情况手动修改。2 快配模板填写场景说明本章对各个场景需要填写的快配模板进行简要说明,现场可以根据实际情况,确定需要填写的快配表,并进行数据规划和准备。其中各场景相同的配置不做注释,即均需填写;各场景配置不同的快配表,将按场景进行说明,例如IPOE Abis/IP Abis/TDM A/IP A/E1 Gb/IP Gb;对于根据现场具体配置可能需要填写的快配表,将注释为可选。快配模板中具体数据的填写说明,请参考第3章。特别说明:1.快配模板包括GSM、UMTS、TD等产品共同使用,各个产品填写的快配表有所区别,本
23、文仅针对GSM V3产品进行说明;2.通过快配模板可以进行批量增加/删除/修改操作,本文主要对批量增加进行详细介绍;3.快配模板仅支持SDR基站数据配置,V2/V3站型不再支持;4.建议模板制作使用Excel2007。2.1 配置数据规划和准备2.1.1 iBSC设备信息模板(V3_Template_Equipment)主要包括全局基本配置信息,运营商信息,机框、单板硬件配置信息,组网和IP规划,由现场人员根据实际情况进行规划准备。需要规划的数据包括:1.基本信息:网元ID、OMP IP、OMCB 服务器IP、OMCB代理IP;2.运营商信息:MCC、MNC;3.机架单板配置;4.A/Gb/A
24、bis接口IP地址、业务IP地址(环回地址);5.是否使用链路聚合、VRF、Super Vlan、DHCP等功能,如果使用的话,需要进行相关数据规划;2.1.2 iBSC传输信息模板(V3_Template_TransportNetwork)主要包括局向及对接数据、传输相关配置。需要规划的数据包括:1.A口对接参数;2.Gb口对接参数;3.规划站点归属的CMP模块号(MODULE):需要考虑各CMP负荷均衡。iBSCV6.30.20*版本可以配置的模块号范围为312;4.规划ANEID(Adjacent Net Element Identifier):对于iBSCV6.30.20*版本,每个局
25、向需要规划一个全局唯一的局向ID,包括Abis口、A口和Gb口局向,IURG口局向等;建议按如下进行规划(和升级规则保持一致):Abis口:11536(ANEID和SITE ID规划为同一数值); A口局向(最多16个):15401559;IURG局向(最多10个):15601570;SGSN局向(最多8个):15801590;5.规划路径组号(Path Group Id),每个局向需要配置到路径组中,建议路径组号和ANEID规划为相同值;6.规划IPOE传输站点传输资源;MP端口(iBSCV6.30.20*版本开始,对于IPOE站点统一使用MP,同时要求打开头压缩功能);MP端口IP地址;站
26、点IP地址;7.规划IP传输站点IP地址;8.规划静态路由数据;& 说明:1.路径组号和ANEID的规划,此处是建议取值的范围,避免A/Gb/IURG口局向与Abis口局向ID冲突,如Abis从1至1536顺序规划,A/Gb/IURG口局向从1540及以后顺序规划;2.iBSCV6.20*版本可以配置的CMP模块号取值范围为38;而在iBSCV6.30.20*版本中,CMP模块号取值范围扩大到了312。2.1.3 iBSC无线信息模板(GSM Radio Quick Configuration Template)参考现场网络规划,准备站点相关的无线参数。2.2 BSC开通基本数据配置2.2.1
27、 全局资源配置全局资源配置包括以下几张表(V3_Template_Equipment模板):l Basic Info:配置全局的基本信息,包括操作维护地址、日志服务器地址等l Plmn Config:配置本网元的运营商信息l Global Info(可选):配置全局信息,目前只配置用户面IP报文重组单元2.2.2 单板物理配置& 说明:和V6.20*版本相比,V6.30.20*版本中单板配置的主要区别点如下:1、硬件配置上取消IPRB板,即原IP/IPOE 基站接入时的BIPB/BIPB2(DSP为IP类型)逻辑单板 Abis口为IP/IPOE接入时,CS业务不再按载频打包,改为按用户打包,原
28、用于载频、通道拆包/组包的GUP/GUP2 (IPRB)单板去掉, CS业务数据直接转到AIPB、DRTB、TIPB单板进行处理;2、IP接口板合一 IP接口板(BIPI/BIPI4、GIPI/GIPI4)逻辑板合为一种RUIB,RUIB单板能够同时支持IP Abis口,IP Gb口和IP A口。单板配置包括以下几张表(V3_Template_Equipment模板):l Shelf Config:配置机框信息l Board Config:配置单板信息,需要参考Board Warehouse表进行配置l Board Warehouse:这张表作为参考,本身不用配置l Unit Connecti
29、on:配置GLI到UIM、或者UIM到UIM的用户面光纤连接信息l LAPD Config(可选):配置LAPD单板的CPU归属模块和LAPD单板备份关系2.2.3 IP相关配置2.2.3.1 业务处理单板的IP资源需求和配置说明由于iBSCV6.30.*版本的系统架构进行了调整,对于SDR基站,IPOE Abis/IP Abis 的RPU业务地址资源的需求发生了变化:iBSCV6.20.*版本:Abis口的用户面IP地址和偶联IP地址共用,一般只配置1个 ,用户面IP和偶联IP地址共用同一个RPU业务地址;iBSCV6.30.*版本:IPOE Abis/IP Abis 的RPU业务地址个数增
30、加。业务处理单板都需要配置RPU业务地址,包括:1.ABIS CS:DRTB,AIPB,TIPB (根据A/Ater口类型确定实际配置哪种单板)2.ABIS PS:UPPB如下几张表格给出每个单板配置的RPU业务地址的情况(表中还包括IP A口时AIPB板的IP资源需求):单板类型ABIS CSABIS PSADRTBY(存在SDR基站)NNUPPBNY(存在SDR基站)NAIPBY(存在SDR基站)Y(存在SDR基站)YTIPBY(存在SDR基站)NN典型组网下,MO版本需要配置业务IP地址的单板以及IP数量需求,参考以下表格:千兆组网:组网(千兆) 单板类型 单板个数 ABIS IP个数
31、每个ABIS IP支持的单板个数 A口IP个数 每个A IP支持的单板个数 IPOE Abis/IP Abis +TDM A DRTB(AIBS CS) 121.52 7.88 0-UPPB(ABIS PS) 81.01 7.88 0-IPOE Abis/IP Abis +IP A AIPB(A+ABIS CS) 31.14 2.63 0.674.50 UPPB(ABIS PS) 81.01 7.88 0-IPOE Abis/IP Abis +TDM AterTIPB(ABIS CS) 32.95 1.02 0-UPPB(ABIS PS) 81.01 7.88 0-百兆组网:组网(百兆) 单板
32、类型 单板个数 ABIS IP个数 每个ABIS IP支持的单板个数 A口IP个数 每个A IP支持的单板个数 IPOE Abis/IP Abis +TDM A DRTB(ABIS CS) 201.18 16.89 0-UPPB(ABIS PS) 60.36 16.89 0-IPOE Abis/IP Abis +IP A AIPB(A+ABIS CS) 111.30 8.45 0.6116.89 UPPB(ABIS PS) 60.36 16.89 0-IPOE Abis/IP Abis +TDM AterTIPB 62.66 2.25 0-UPPB(ABIS PS) 60.36 16.89 0
33、以千兆IPOE Abis/IP Abis +TDM A组网为例,对于DRTB/UPPB单板,一个ABIS业务地址可以支持7.88块单板,满配12块DRTB+8块UPPB的话,DRTB需要2个ABIS CS地址,UPPB需要2个ABIS PS地址,因此建议配置4个ABIS业务地址。ABIS CS,ABIS PS都需要配置RPU业务地址,两者可以共用相同的RPU地址,即DRTB/TIPB/AIPB配置了一个IP地址作为ABIS CS的业务地址后,UPPB也可以使用同样的IP作为ABIS PS的业务地址。IPOE Abis/IP Abis 的RPU业务地址,需要配置在以下快配表中:V3_Templ
34、ate_Equipment模板的Interface IP、Service IP、User Plane Service三张快配表;V3_Template_TransportNetwork模板的Dynamic Sctp快配表。2.2.3.2 IP相关配置表说明IP相关配置主要用于配置各个IP接口板的接口地址、业务地址、虚地址、环回地址、以及开通链路聚合、vlan、supervlan、DHCP等功能需要填写的相关数据等。根据地址类型,需要配置的表格如下(V3_Template_Equipment模板):1.IP接口配置。l Interface IP:配置IP A、IP Gb、IPOE Abis/IP
35、 Abis的环回接口、实接口、子接口的IP地址。2.业务IP地址。l Service IP:配置IP A、IP Gb、IPOE Abis/IP Abis的用户面业务IP地址。l User Plane Service:配置ABIS CS和ABIS PS处理单板的业务IP资源,包括DRTB/TIPB/AIPB/UPPB等单板;配置IP A口处理单板AIPB的业务IP资源(见上节说明)。3.链路聚合(使用链路聚合功能时配置)。l Channel Port:配置聚合口接口和聚合口子接口及其IP。l Member Port:配置聚合口成员口。4.VRF(使用VRF功能时配置)。l VRF Base In
36、fo:VPN路由转发属性配置。l VRF Route Target:VRF路由目标配置。5.Super Vlan(使用Super Vlan功能时配置)。l Super Vlan:配置Super Vlan接口及其IP。l Super Vlan Member:配置Super Vlan成员口。6.DHCP(使用DHCP功能时配置)。l DHCP Serverl DHCP Clientl DHCP Relay2.3 A口对接配置2.3.1 A口对接参数说明根据A口传输类型不同,分为IP A和TDM A口两种类型,对接参数表分别说明如下:IP A口对接参数:对接参数名称参数取值说明快配表中对应位置iBS
37、C信令点编码注明14位/24位信令点编码(十进制)TransportNetwork-Local Office-OPCiBSC信令点类型SEP/STP/STEP需要界面设置MSC信令点编码注明14位/24位信令点编码(十进制)TransportNetwork-Adjacent Office(CN)-DPCMSC信令点类型SEP/STP/STEP需要界面设置子业务字段国际信令点/国际备用信令点/国内信令点/国内备用信令点TransportNetwork-Adjacent Office(CN)-SSF协议类型CHINA / ITU / ANSITransportNetwork-Adjacent Of
38、fice(CN)- PROTOCOLTYPEMSC的IP地址MSC的控制面业务地址,ASP对端地址TransportNetwork-SCTP Config(CN)-REMADDRMGW的IP地址MGW的用户面业务地址TransportNetwork-Static Route-ROUTEPREFIX前往MSC的网关至MSCS控制面业务地址的网关TransportNetwork-Static Route-NEXTHOPIPADDR前往MGW的网关至MGW用户面业务地址的网关TransportNetwork-Static Route-NEXTHOPIPADDRiBSC控制面实接口地址IP接口板地址,
39、连接MSCEquipment-Interface IPiBSC用户面实接口地址IP接口板地址,连接MGWEquipment-Interface IPiBSC控制面环回地址iBSC控制面业务地址,ASP本端地址Equipment-Interface IP;TransportNetwork-SCTP Config(CN)-LOCADDRiBSC用户面环回地址iBSC用户面业务地址,AIPB DSP引用Equipment-Interface IP;Equipment-Service IP;Equipment-User Plane ServiceSCTP偶联本端端口号SCTP偶联本端端口号,根据现场规
40、划配置TransportNetwork-SCTP Config(CN)-LOCPORTSCTP偶联对端端口号SCTP偶联对端端口号,根据现场规划配置TransportNetwork-SCTP Config(CN)-REMPORTSCTP偶联承载的协议类型一般使用M3UA固定配置SCTP偶联的应用属性Client/ServerTransportNetwork-SCTP Config(CN)-PROPERTY应用服务器的使用标识符一般选IPSP_CLIENT,对端则为IPSP_SERVER,需和CN协商TransportNetwork-M3uaAS Config-TAG是否存在选路上下文是否存在选
41、路上下文,填YES/NO;如果填是,还需要填写选路上下文TransportNetwork-M3uaAS Config-EXISTLOCALCONTEXT;TransportNetwork-M3uaAS Config-LOCALCONTEXT应用服务器的业务模式主备模式/负荷分担模式;负荷分担模式还需填写N值/K值TransportNetwork-M3uaAS Config-ASMODE;TransportNetwork-M3uaAS Config-MODEN;TransportNetwork-M3uaAS Config-MODEKM3UA ROUTEMODEM3UA路由排序TransportN
42、etwork-M3uaRoute-ROUTEMODETDM A口对接参数:对接参数名称参数取值说明快配表中对应位置iBSC信令点编码需注明14位/24位信令点编码(十进制)TransportNetwork-Local Office-OPCiBSC信令点类型SEP、STP、SETP选一需要界面设置MSC信令点编码需注明14位/24位信令点编码(十进制)TransportNetwork-Adjacent Office(CN)-DPCMSC信令点类型SEP、STP、SETP选一需要界面设置SSF 子业务字段类型TransportNetwork-Adjacent Office(CN)-SSF信令点协议
43、类型CHINA / ITU / ANSITransportNetwork-Adjacent Office(CN)- PROTOCOLTYPENo.7 PCM编号CICTransportNetwork-No.7 PCM-N7PCME1接口帧格式双帧/多帧Equipment-Board Config单板配置表SLC信令链路编码TransportNetwork-No.7 PCM-SLCTS7号信令链路时隙TransportNetwork-No.7 PCM-TSLECM(链路差错校验方法)一般采用基本误差校正法TransportNetwork-No.7 PCM-LECMLINKTYPE(信令链路组类型
44、64K / n*64K / 2MTransportNetwork-No.7 PCM-LINKTYPE2.3.2 A口局向配置局向配置包括本局配置、邻接局配置等。局向配置包括以下几张表(V3_Template_TransportNetwork模板):l Local Office:配置本局信息l Adjacent Office(CN):配置邻接局信息l MSC Office:配置MSC局向信息2.3.3 A口对接配置根据A口类型不同,需要配置以下几张表(V3_Template_TransportNetwork模板):1.IPA对接配置 (请确认所需的IP地址已经在V3_Template_Equipment模板的IP相关快配表中进行了配置):
