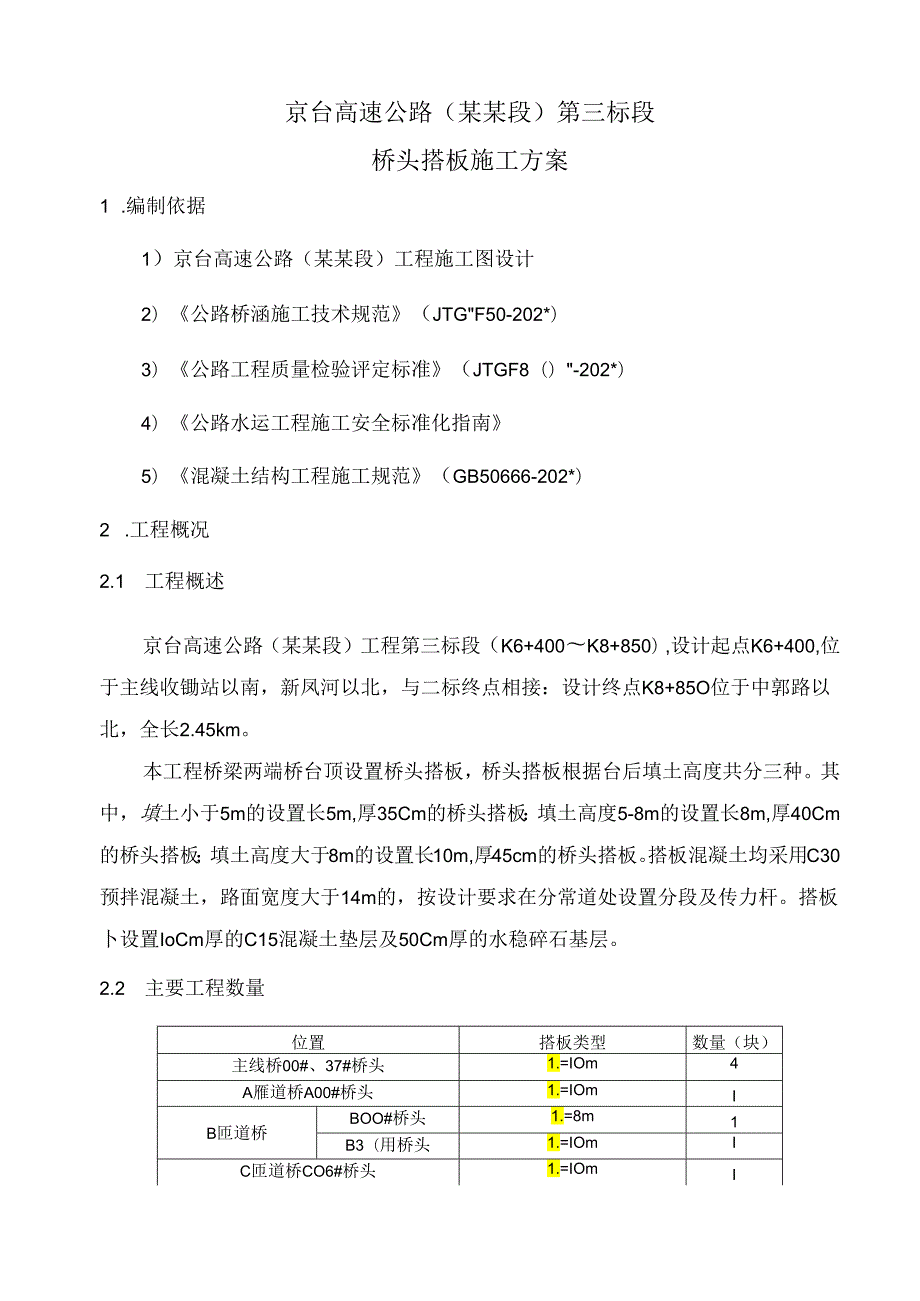

1、京台高速公路（某某段）第三标段桥头搭板施工方案北京市政路福编制：审核：批准：某某市政建设总承包公司总承包公司京台高速公路（某某段）第三标段项目经理部202*年6月目录1 .编制依据12 .工程概况13 .施工计划安排及准备工作24 .施工准备35 .主要施工方法及技术措施46 .质量检验评定标准67 .质量保证措施78 .安全施工措施109 .环境保护与文明施工措施H10 .雨季施工措施详见雨季施工方案”12京台高速公路（某某段）第三标段桥头搭板施工方案1 .编制依据1）京台高速公路（某某段）工程施工图设计2）公路桥涵施工技术规范（JTGF50-202*）3）公路工程质量检验评定标准（JTGF

2、8（）-202*）4）公路水运工程施工安全标准化指南5）混凝土结构工程施工规范（GB50666-202*）2 .工程概况2.1 工程概述京台高速公路（某某段）工程第三标段（K6+400K8+850）,设计起点K6+400,位于主线收锄站以南，新凤河以北，与二标终点相接：设计终点K8+85O位于中郭路以北，全长2.45km。本工程桥梁两端桥台顶设置桥头搭板，桥头搭板根据台后填土高度共分三种。其中，填土小于5m的设置长5m,厚35Cm的桥头搭板：填土高度5-8m的设置长8m,厚40Cm的桥头搭板；填土高度大于8m的设置长10m,厚45cm的桥头搭板。搭板混凝土均采用C30预拌混凝土，路面宽度大于1

3、4m的，按设计要求在分常道处设置分段及传力杆。搭板卜设置IoCm厚的C15混凝土垫层及50Cm厚的水稳碎石基层。2.2 主要工程数量位置搭板类型数量（块）主线桥00#、37#桥头1.=IOm4A雁道桥A00#桥头1.=IOmIB匝道桥BOO#桥头1.=8m1B3（用桥头1.=IOmIC匝道桥CO6#桥头1.=IOmID匝道桥DOO#、D24#桥头1.=IOm2E匝道桥E00#柝头1.=IOm1F匝道桥H）0#、FI9#桥头1.=IOm2G匝道桥Go4#桥头1.=IOm1H匝道柝H24#桥头1.=IOmI东某村桥0#、8#桥头1.=IOm2北野场侨桥头1.=5m6通道桥0#、1#桥头1.=8m4

4、2.3参建单位建设单位：某某市首都公路发展总承包公司总承包公司设计单位：某某市市政工程设计研究总院总承包公司监理单位：某某市首发高速公路建设管理总承包公司施工单位：某某市政建设总承包公司总承包公司3 .施工计划安排及准备工作3.1 施工计划安排施工起始日期：2016年6月20日-2016年10月20日3.2 施工安排1）根据项目部阶段目标要求及本标段现场实际情况，在已完工的台后回填后及时进行桥头搭板的施工，合理调配人员、材料、机械，及早动员。2）根据工期安排，搭板施工采用流水作业，施工队伍选用常年与我单位合作施工的专业作业队，现场配置吊车、电焊机等并配置.足够的施工人员。3）人员计划安排序号工

5、种计划到场数量备注1管理技术人员4随工程进展随时调整2测量工63质控工64电I25电焊工206混凝土工407钢筋工308模板工3()9机械工15IO普工304）机械计划安排序号设备名称型号单位计划进场数砥备注1吊车QY25台42装载机Z1.50台4随工程进展随时调整3钢筋数控加工设备/台24电焊机BXI-50()台IO5发电机GFi2()台16切断机GQ50A台27弯曲机GW-40-1台28水车IOt台24.施工准备4.1材料准备1）桥头搭板施工所需用的各种材料经检测合格后上报监理工程师，经监理工程师批准后方可使用。2）桥头搭板C30混凝土采用商品混凝土,由监理工程师认可的搅拌站供应（某某北斗

6、星混凝土总承包公司、某某榆构总承包公司、某某高强混凝土总承包公司马驹桥分站、某某富鹏混凝土总承包公司、某某成建银龙混凝土总承包公司等），混凝土的配合比必须通过监理工程师审批合格，并且搅拌站的供应能力满足施工要求。3）钢筋应三证齐全，进场后按规范要求进行钢筋的复试，复试合格后方可使用。钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收,分别堆放，不得混杂，并设立识别标志。钢筋在运输过程中，避免锈蚀和污染。钢筋堆置在仓库（棚）内，钢筋最底面要与地面保持20cm。4）玻纤双向土工格栅参数产品符合JT,T4802002纵横向格尺寸12.5-20mm单位重断裂延伸率拉伸断裂强度0.3kgnr20尺量

7、号付架抽查30%25保护层以度(mm)柱、梁、拱肋5尺量：每构件沿模板周边检查8处3基础、锚碇、墩台1()注：小型构件的钢筋安袋按总数抽ff30%.在海水或粕蚀环境中，保护层厚度不应出现负值。6.1.3 外观鉴定I)钢筋表面无铁锈及焊渣。不符合要求时减13分。2)多层钢筋要有足够的钢筋支撑，保证骨架的施工刚度。不符合要求时减13分。6.2 桥头搭板6.2.1 基本要求1)所用的水泥、砂、石、水和外掺剂的质量和规格必须符合有关规范的要求，按规定的配合比施工。2)桥头搭板卜的地基及垫层或路面基层的强度和压实度必须满足设计要求。3)不得出现露筋和空洞现象。6.2.2 实测项目桥头搭板实测项目项次检

8、查项目规定值或允许偏差粉查方法和频率权值l混凝土强度(MPa)在合格标准内按附录D检查32枕梁尺寸(mm)宽、高20尺fit,每梁检查2个断面I长30尺量，检杳每梁3板尺寸(mm)氏、宽30尺肽：各检查2-4处1n10尺敬：检在48处24顶面高程（mm）2水准仪:测fit5处25板顶纵坡（）0.3水准仪：测跌35处16.2.3外观鉴定1）板的表面应平整，不符合要求时减13分。2）板的边缘顺直，不符合要求时减12分。7 .质量保证措施7.1 质量目标I）本标段工程交工验收的质量评定：合格（交工验收质量评定得分大于等于92分）2）竣工验收的质量评定：优良3）申报并取得某某市优质工程奖，争创国家优质

9、工程奖7.2 质量保证措施1）为了加强质量管理，更好的完成创优质量目标。成立以项目经理为组长，项目总工、生产经理为副组长，技术、质量、材料、机械、安全人员为组员的质量保证体系领导小组。2）从项目经理到各工程施工队实行领导贲任制，质量目标层层分解，级包一级，一级保一级，从严格技术把关入手，抓好施工生产的质量管理，做到“六不施工，三不交接“六不施工”是：不进行技术交底不施工，图纸和技术要求不清楚不施工，测量和资料未经审核不施工，材料无合格证或试验不合格不施工，隐蔽工程未经检查签证不施工，未经监理工程师认可或批准工序不施工。“三不交接”是：无自检记录不交接，未经监理工程师或技术人员验收不交接，施工记

10、录不全不交接。3）在项目经理部有专职质检工程师对整个工程进行全方位施工检测。同时设质检员，施工时坚持自检、专检、交接检制度，施工质量在施工过程中都处于受控状态之中。4）组织所有施工人员认真学习设计图纸、技术规范及验收标准。做好安全技术交底，认真填写图纸会审记录。5）严格执行测量复核制度，反复核定无误，报监理工程师批准后方可进行下一步施工。6）钢筋制作加工过程中必须符合设计尺寸，采用标准垫块保证保护层厚度，发现图纸有问题后及时与设计沟通，问题解决清楚后方可施工。7）整个施工操作过程中，贯穿“工前有交底，工中有检查，工后有验收的操作管理办法，做到施工操作程序化、标准化、规范化、确保施工质量。8）加

11、强施工现场的检查验收工作，在监理工程和的密切监督下，通过严格试验、实测实量对不合格的工序、部位必须返工重做。9）所有进入现场资源均执行三证制，即供应厂家的资审合格证、出厂证、质量检验证。经验证的不合格产品应全部退场。10）施工时，必须按公路桥涵施工技术规范（JTJF5O-2O2*）要求执行。检查时必须按公路工程质量检验评定标准（JTGFSO/1-202*）所规定的检验方法和检验频率执行。7.3 防止质量通病的技术措施混凝土施工的质量通病有蜂窝、麻面、气泡和水析现象，在施工中严格控制好工序和工艺质量，预防混凝土质量通病，是施工过程控制的重点。7.3.1 麻面预防措施：模板表面粗糙，粘有水泥砂浆等

12、杂物，先进行清理，保证模板表面光洁平整，钢模接缝严密不漏浆，脱模剂均匀涂刷，混凝土振捣密实，控制好拆模时间。7.3.2 蜂虫预防措施：控制好混凝土施工配合比的配料，计量准确，防止石子过多。保证搅拌时间，搅拌均匀，混凝土拌合物和易性好，采用合适的下料数量、下料高度和方法，以防止混凝土离析。严格控制分层、分段的浇筑时间，及时振捣，协调下料,，防止漏振和过捣。模板孔隙堵严，支模牢固，防止跑模和严重漏浆或烂根，形成蜂窝。7.3.3 气泡预防措施：混凝土使用级配连续、颗粒合理的骨料，拌料及下料均匀o振捣时防止漏振并均匀振捣密实，通过充分、均匀振捣，振捣棒快插慢拔，将混凝土中气泡排出，防止部分气泡停留在模

13、板表面，控制分层浇筑厚度和混凝土的坍落度也是减少气泡的有效办法。7.3.4 离析侦防措施：防止过振出现离析，配合比确定含砂率准确合理.，模板接缝加设密封条，防止漏浆，防止混凝土在入模前离析。保证混凝十.坍落度符合配比要求，骨料级配连续，混凝土搅拌均匀，下料均匀，与振捣协调一致。7.3.5 保护层厚度不合格侦防措施：加强钢筋制作尺寸的控制，采用标准的混凝土垫块，采用的型块规则布置，适当加密。垫块应与最外层钢筋绑扎牢固，避免在校浇筑过程中错位。8 .安全施工措施1）各施工队设专职安全监督员，制定完善的安全管理制度，经常深入现场进行检查，发现问题及时处理，杜绝重大伤亡事故，确保工程顺利进行。2）所有

14、施工人员进入施工现场必须佩戴安全帽，振捣人员必须穿绝缘鞋，戴绝缘F套。3）现场的消防器材由专人维护、管理定期更新，保持完整有效。4）现场临时用电线路的安装、维修、拆除应由取得特殊工种上岗证的专职电工进行操作。5）所有用电线路采用“三相五线制”，机电设备必须按“一机一闸一箱一漏保规定设置。6）检修电气设备时必须停电作业，电源箱或开关握柄上挂“有人操作，严禁合闸的警示牌并设专人看管。必须带电作业时要经专业负责人枇准。7）浇筑混凝土前，应再次检查模板的支撑稳固情况，确认稳固后方可进行下一步作业。8）泵车放置应离基坑边缘保持一定距离的坚实地面。在布料杆动作范围内无障碍物，无高压线。9）泵车支腿应全部伸

15、出并支固，未支固前不得启动布料杆。布料杆升离支架后方可回转。布料杆伸出时应按顺序进行。严禁用布料杆起吊或拖拉物件。10）当布料杆处于全伸状态时，严禁移动车身O作业中需要移动时,应将上段布料杆折置固定。布料杆不得使用超过规定直径的配管，装接的软管应系防脱安全绳带并由两人扶管。11）混凝土罐车应由专人引入施工场地，倒车时有专人指挥，停稳后将轮胎挡掩。9.环境保护与文明施工措施1）项目部对全员进行文明施工教育，提高文明施工意识。做到每个施工人员懂法、守法，共同创造便民、利民、不扰民的良好社会环境。现场管理所发生的各种问题有记录，有处理措施和结果。2项目部成立文明施工领导小组，由项目经理直接领导，设专

16、人负贡文明施工宣传及管理工作，并同沿线单位和居民搞好协作。既要方便沿线居民生活，又要保证为工程顺利施工创造良好环境条件。3）本工程所需的水泥等易扬尘的原材料，全部采用袋装材料，并要存放在干燥、封闭的仓库内或用苫布盖严，防止扬尘。散料运输时，各种装运车辆必须加封苫盖，防止遗撒。4）施工材料码放整齐，严禁占用交通道路。施工现场道路经常洒水，专人清理。运土车辆上路前进行清理，施工垃圾设专人每天清运。5）夜间施工不得使用高噪音机械，做到施工不扰民。10.雨季施工措施详见“雨季施工方案”施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工

17、禁止进入施工现场参加施工。2,进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3,严格执行操作规程，不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业.4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须就安全附。不许私自用火，严禁酒后操作。5,穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场.6、穿馍底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电

18、保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋,戴绝缘手套。10,工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，井做好相应的防护，用完后要检查，确认无火后再离开.12,未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、娓痫病以及不适丁高空作业的人员，不得从事高空作业。
