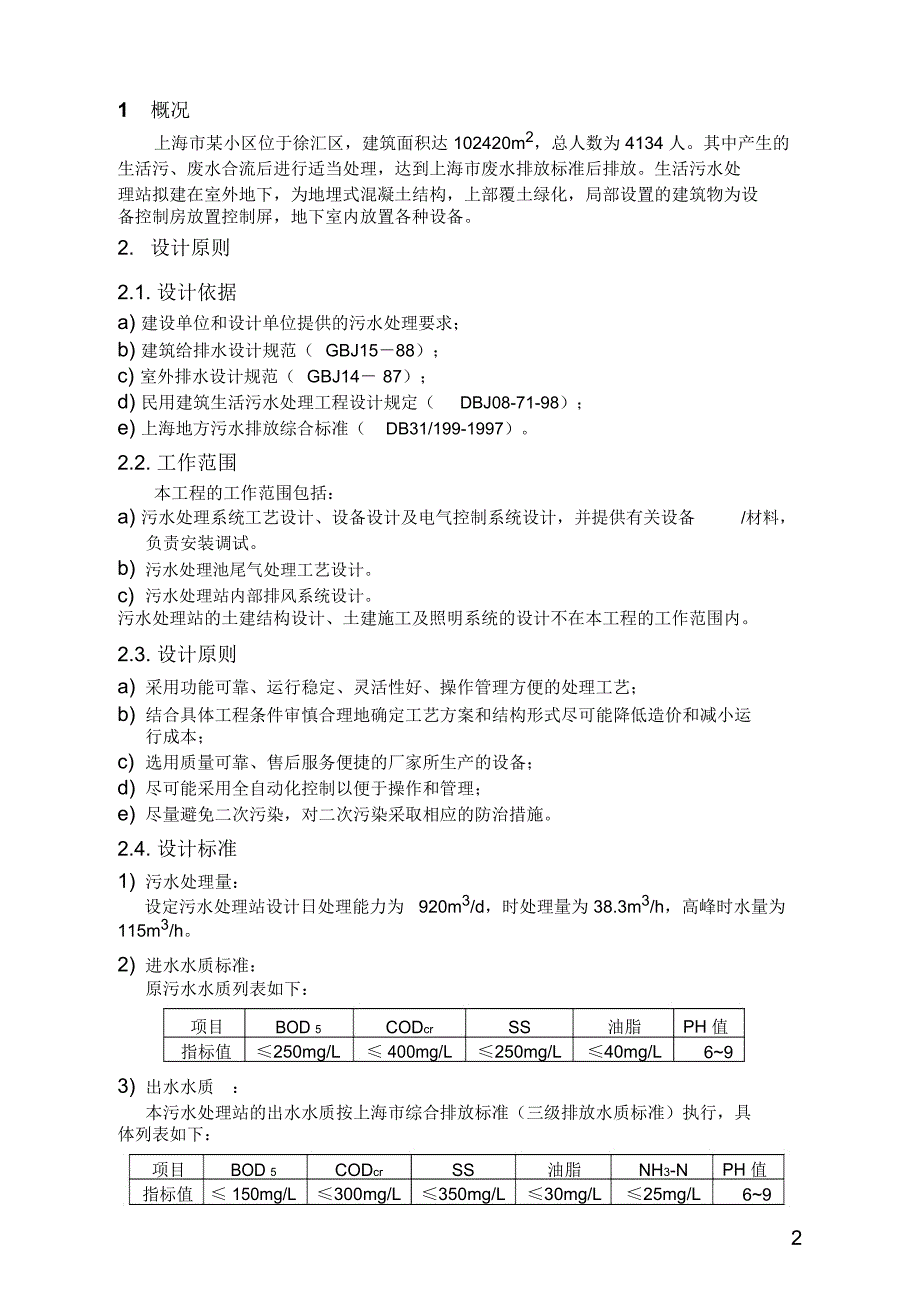

1、上海某居住小区生活污水处理工程设计方案目录1. 概况2. 设计原则3. 处理工艺4. 主要处理设施的设计参数5. 主要设备性能参数6. 污水处理站布置说明7. 安装及售后服务8. 工程报价9. 日常运行费用计算10. 附图11 概况上海市某小区位于徐汇区，建筑面积达 102420m2，总人数为 4134 人。其中产生的生活污、废水合流后进行适当处理，达到上海市废水排放标准后排放。生活污水处理站拟建在室外地下，为地埋式混凝土结构，上部覆土绿化，局部设置的建筑物为设备控制房放置控制屏，地下室内放置各种设备。2. 设计原则2.1. 设计依据a) 建设单位和设计单位提供的污水处理要求；b) 建筑给排水
2、设计规范（ GBJ1588）；c) 室外排水设计规范（ GBJ14 87）；d) 民用建筑生活污水处理工程设计规定（DBJ08-71-98）；e) 上海地方污水排放综合标准（DB31/199-1997）。2.2. 工作范围本工程的工作范围包括：a) 污水处理系统工艺设计、设备设计及电气控制系统设计，并提供有关设备/材料，负责安装调试。b)c)污水处理池尾气处理工艺设计。污水处理站内部排风系统设计。污水处理站的土建结构设计、土建施工及照明系统的设计不在本工程的工作范围内。2.3. 设计原则a) 采用功能可靠、运行稳定、灵活性好、操作管理方便的处理工艺；b) 结合具体工程条件审慎合理地确定工艺方案
3、和结构形式尽可能降低造价和减小运行成本；c) 选用质量可靠、售后服务便捷的厂家所生产的设备；d) 尽可能采用全自动化控制以便于操作和管理；e) 尽量避免二次污染，对二次污染采取相应的防治措施。2.4. 设计标准1) 污水处理量：设定污水处理站设计日处理能力为 920m3/d，时处理量为 38.3m3/h，高峰时水量为115m3/h。2) 进水水质标准：原污水水质列表如下：项目BOD 5CODcrSS油脂PH 值指标值250mg/L 400mg/L250mg/L40mg/L693) 出水水质 ：本污水处理站的出水水质按上海市综合排放标准（三级排放水质标准）执行，具体列表如下：项目BOD 5COD
4、crSS油脂NH3-NPH 值指标值 150mg/L300mg/L350mg/L30mg/L25mg/L6922.5. 环境效益本污水处理站投入运行后，可取得如下环境效益：a) 每年减少 BOD 5 排放量 33.58 吨；b) 每年减少 CODcr 排放量 33.58 吨；3. 处理工艺3.1. 污水处理3.1.1. 工艺流程根据上述设计原则与设计标准，本工程设计考虑采用如下工艺方案：回流搅拌格集化调计厌氧进水水泥节量出水接触泵泵栅井池池井池剩余污泥泵3.1.2. 各单元说明3.1.2.1.格栅格栅用于拦截去除原污水中的较大的固体杂质和漂浮物后流入调节池， 避免堵塞管道、水泵和填料。3.1.
5、2.2.集水井集水井用于暂时贮存污水，防止泵频繁启动。3.1.2.3.化泥池污水由集水井进入化泥池，在其中除去可沉固体及漂浮物后，再流入调节池。化泥池按照化粪池的工作原理设计，污泥在其中自然酵解使其性质得以稳定，体积大幅度减少后由环保部门定期清掏外运。3.1.2.4.调节池调节池的作用是调节水量和均化水质，使污水能够比较均匀地进入后续处理单元，同时提高整个系统的抗冲击性能并减小后续处理单元的设计规模。调节池设有水泵，定期回流搅拌，既防止污泥沉积又能起到均化水质的作用。3.1.2.5.计量井计量井内设有电磁流量计， 用于对污水进行计量并使污水以较恒定的流量进入厌氧接触池。3.1.2.6.厌氧接触
6、池厌氧接触池设置有大量弹性立体填料，具有极大表面积，可以附着生长大量具有生物活性的生物膜。在缺氧条件下通过微生物的生化降解以及吸附絮凝等作用，可高3效率地去除污水中的各种有机物。 在厌氧接触池的上部设有三相分离器以保证泥、 水、气三相的有效分离。剩余污泥通过水泵定时提升至化泥池。3.2. 排风系统污水处理站内构筑物为一体化钢砼结构，能防止臭气逸出。其内部设排风管道将臭气通入室外高空排风管道。4. 主要处理设施的设计参数1集水井：1 只有效容积11.0m3有效水深1.3m有效容积234.3m32化泥池：1 只停留时间6.1hr有效水深4.2m3有效容积315.1m3调节池：1 只停留时间8.22
7、hr有效水深4.0m4流量井：1 只有效容积0.8m3有效水深0.8m有效容积352.8m35厌氧接触池：1 只停留时间9.2hr有效水深4.2m5. 主要设备性能参数序设备材料名规格及型号生产厂及产地单位号称1人工粗格栅栅隙 10mm自制1 台AS3.0-2CB40-10-2.2南京蓝深制泵集2集水井提升泵32 台Q=42m /hr H=11mH2O团股份有限公司转速 =2850r/min 功率 =2.9kWAS3.0-2CB40-10-2.2南京蓝深制泵集3调节池提升泵Q=42m3/hr H=11mH2O2 台转速 =2850r/min 功率 =2.9kW团股份有限公司AS1.6-2CB2
8、5-8-1.5南京蓝深制泵集4污泥泵Q=25m3/hr H=8mH2O1 台转速 =2850r/min 功率 =1.6kW团股份有限公司5弹性填料SB 复合材料浙江玉环楚门环300m3保设备厂6电磁流量计LDG （ 80）13上海章华仪表厂1 套7排风机HL3-2A 型 No.3A上海鼓风机厂2 台Q=1158m3/h 功率 =0.55W48电控箱自制1套6. 污水处理站布置说明污水处理站建在地库二层，主要处理构筑物为一体化钢筋混凝土密闭结构，以防止臭气逸出。各处理池上部以孔洞连通，池内臭气由总出口汇入排风管道。格栅布置于集水井之上，各水泵就近布置于各处理池内。7. 安装及售后服务7.1.所有
9、设备运送到现场，在工作范围内进行安装和调试，直至系统正常运行；7.2. 我方技术人员对业主的管理人员进行培训，直至其全面掌握设备的性能、操作及维修保养；7.3. 水质调试达标后由业主向所在地环保部门申请验收，我方将积极配合业主，确保一次性通过环保部门验收；7.4. 设备经环保部门验收合格后，移交给业主管理，从移交之日起，一年内我方对设备实行免费保修，十年内提供免费服务。8. 工程报价（一）设备、材料序号项目名称单位数量设备单价设备总价( 万元)( 万元)1人工格栅台10.700.702机械细格栅台15.505.503集水井提升泵 (自藕装置 )台20.751.504调节池提升泵 (自藕装置 )
10、台20.751.505污泥泵 (自藕装置 )台10.750.756三相分离器套52.0010.07配水器套11.501.508弹性填料m33000.04012.009电磁流量计台11.601.6010排风机台20.561.1211风管及附件m500.052.5012电控箱台13.503.5013电缆、电缆桥架等1.501.5014型钢吨40.321.2815阀门只150.081.20516液位控制器套40.100.4017管材吨30.551.6518防腐涂料1.201.2019辅助材料1.501.50小计50.90（二）其它序号费用项目费率金额（万元）（1）设计费4%2.04（2）安装费10%
11、5.09（3）调试费2%1.02（4）管理费5%2.55（5）利润10%5.09（6）税收6%3.05小计18.84合 计(大写 )：陆拾玖万柒仟肆佰元整69.749. 日常运行费用计算9.1. 动力费主要设备运行耗电量表表 4序号项目数量电机功率使用时间耗电量(kW)(hr)(kWhr)1机械细格栅10.37248.881集水井提升泵1+12.902469.62调节池提升泵1+12.902469.63污泥泵11.6046.404通风机20.552426.4总计9.25181配电总功率N 总 =10kw电费以 1.0 元/kWhr 计，则：E1=1.0 181/920=0.197 元 /m3(
12、水 )9.2. 人工费：（工人工资按8000元 /年计）E 2=80001/（ 920365） =0.024 元 /m3 (水 )9.3. 综合折旧费（包括基本折旧费与大修费）E 3=50.90 1046.2%/ （ 920365） =0.094 元 /m3 (水 )9.4. 检修维修费E 4=50.90 1041%/ （ 920365） =0.015 元 /m3 (水 )69.5. 其它费用（包括行政管理与辅助材料）E5=（E1 E2 E3E4）10%3污水处理成本 E= E 1 E2E3E4E5 =0.363 元 /m 3( 水 )10. 附图a) 污水处理站平面布置图b) 污水处理站工艺流程图c) 污水处理站通风管道布置图污水处理站系统流程图d)7
