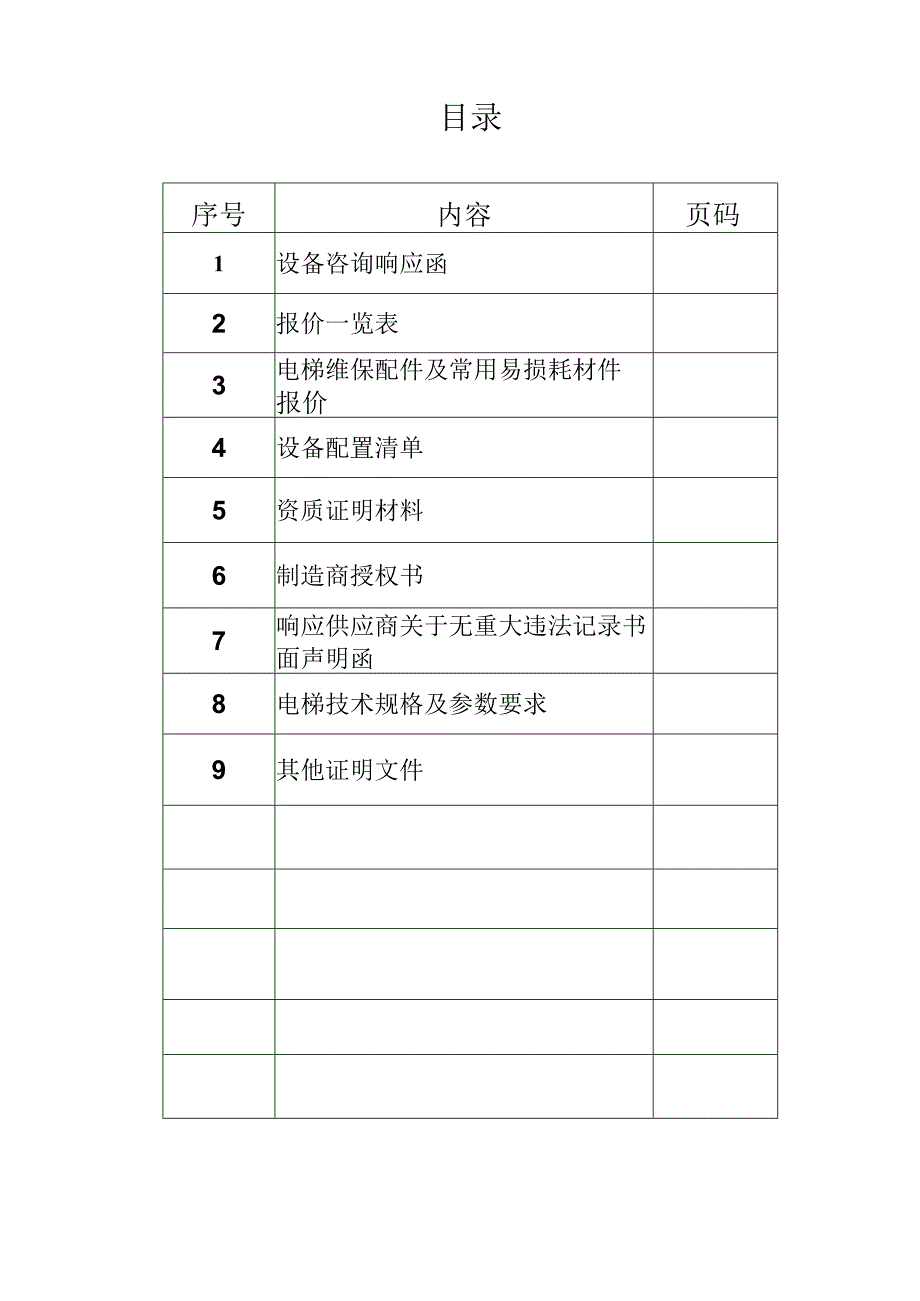

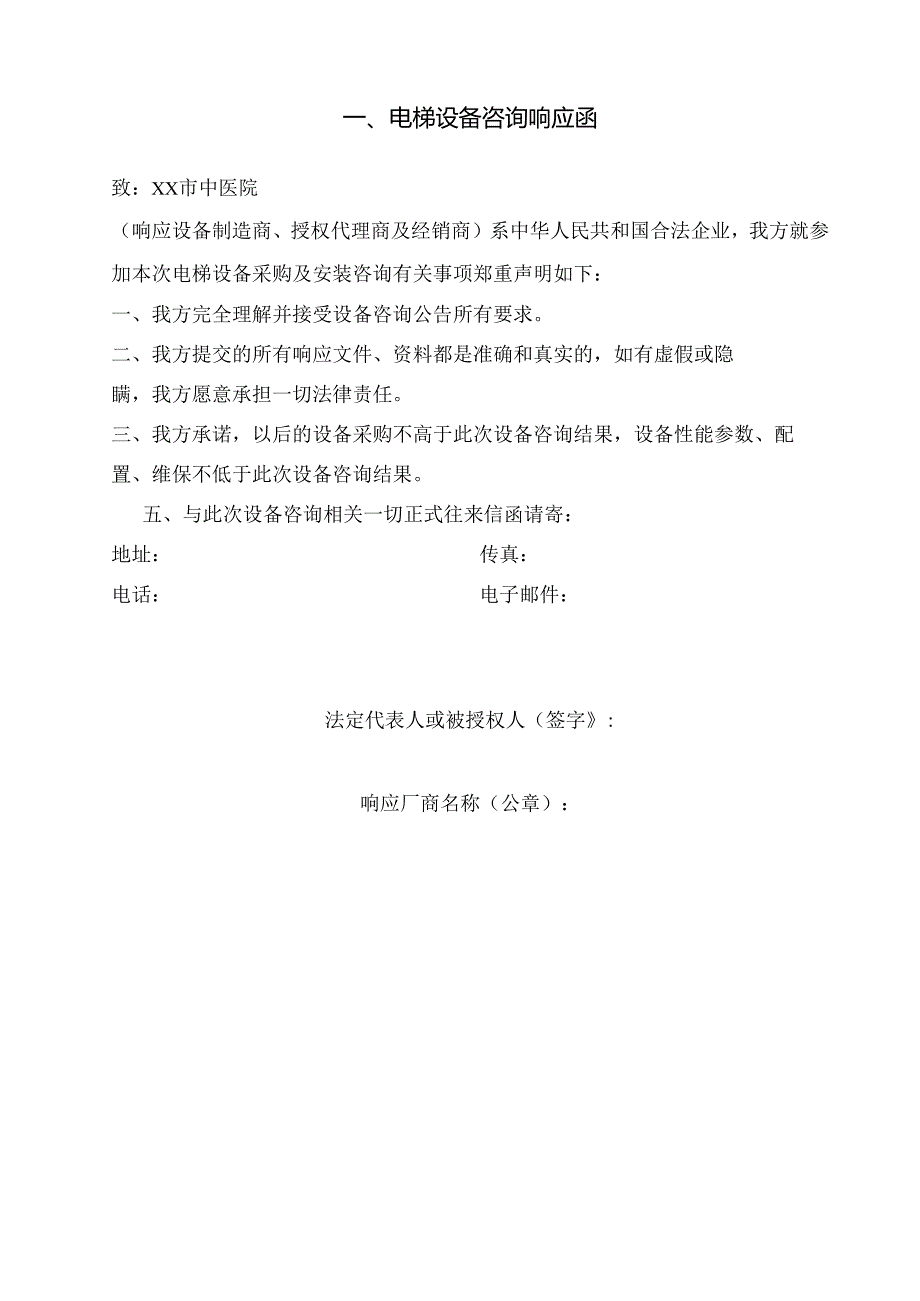

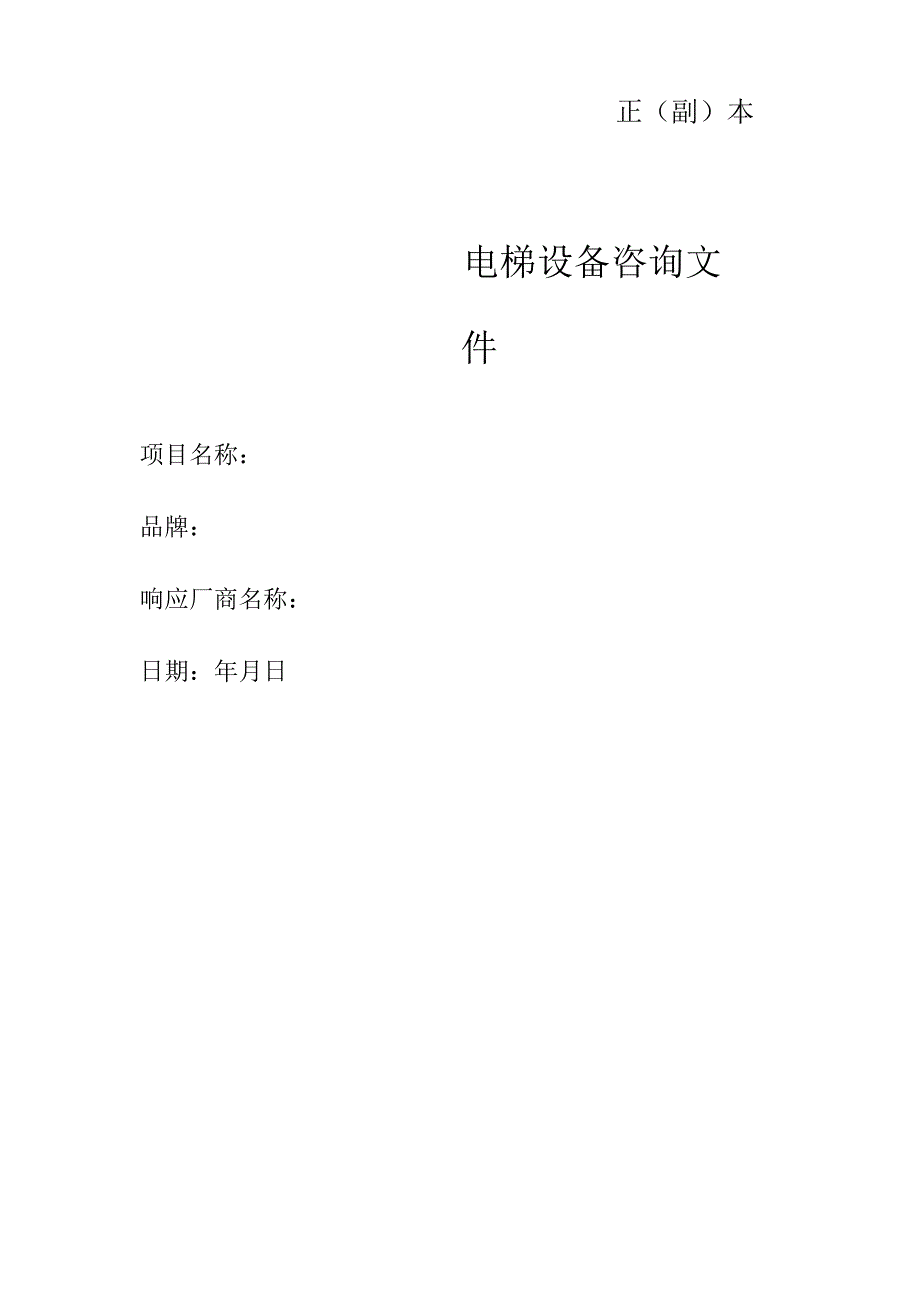

1、正（副）本电梯设备咨询文件项目名称：品牌：响应厂商名称：日期：年月日目录序号内容页码1设备咨询响应函2报价一览表3电梯维保配件及常用易损耗材件报价4设备配置清单5资质证明材料6制造商授权书7响应供应商关于无重大违法记录书面声明函8电梯技术规格及参数要求9其他证明文件一、电梯设备咨询响应函致：XX市中医院（响应设备制造商、授权代理商及经销商）系中华人民共和国合法企业，我方就参加本次电梯设备采购及安装咨询有关事项郑重声明如下：一、我方完全理解并接受设备咨询公告所有要求。二、我方提交的所有响应文件、资料都是准确和真实的，如有虚假或隐瞒，我方愿意承担一切法律责任。三、我方承诺，以后的设备采购不高于此次
2、设备咨询结果，设备性能参数、配置、维保不低于此次设备咨询结果。五、与此次设备咨询相关一切正式往来信函请寄：地址：传真：电话：电子邮件：法定代表人或被授权人（签字:响应厂商名称（公章）：响应电梯设备报价一览表响应厂商（公章）单位：元电梯名称品牌/型号基本参数数量单价总价保修期限以上报价含设备、运输及保险、电梯的吊装、安装、验收、税费等费用，含总包服务费。法定代表人或被授权人（签字）：联系人及电话：时间:三、电梯维保配件及常用易损耗材件报价四、电梯设备咨询的设备配置清单序号名称型号数量备注123456789101112五、资质证明材料一、制造商资格（1）有效期内的营业执照法定代表人证书（或证明）及
3、其本人二代身份证或法定代表人授权书及被授权人二代身份证：（3）有效期内的中华人民共和国特种设备生产许可证许可项目：电梯制造（含安装、修理、改造），许可子项目：曳引驱动乘客电梯（含消防员电梯）,如还未更换新证则需同时提供有效期内的中华人民共和国特种设备制造许可证（曳引驱动乘客电梯A级和消防员电梯A级）和中华人民共和国特种设备安装改造维修许可证（乘客电梯A级）；（4）提供所投电梯整梯型式试验报告（满足招标文件所要求的主要技术参数）；注：以上内容要求的材料在资格标中放置彩色扫描件并加盖单位公章。二、代理商资格标组成内容：（D有效期内的营业执照:具有法定代表人证书（或证明）及其本人二代身份证或法定代表
4、人授权书及被授权人二代身份证：（3）有效期内的中华人民共和国特种设备生产许可证许可项目：电梯安装（含修理），许可子项目：曳引驱动乘客电梯（含消防员电梯）（A2及以上）,如还未更换新证则需提供有效期内的中华人民共和国特种设备安装改造维修许可证（乘客电梯A级）；（4）已取得所投电梯品牌制造商的合法代理权，代理商必须提供所投电梯品牌制造商针对本工程唯一投权函原件：（5）所投电梯品牌制造商有效期内的中华人民共和国特种设备生产许可证许可项目：电梯制造（含安装、修理、改造），许可子项目：曳引驱动乘客电梯（含消防员电梯）,如还未更换新证则需同时提供有效期内的中华人民共和国特种设备制造许可证（曳引驱动乘客电梯
5、A级和消防员电梯A级）和中华人民共和国特种设备安装改造维修许可证（乘客电梯级）;（6）提供所投电梯整梯型式试验报告（满足招标文件所要求的主要技术参数）：（7）投标保证金的缴纳凭证。注：以上内容要求的材料在资格标中放置彩色影印件并加盖单位公章。六、制造商（进口设备为代理人授权）授权书七、响应供应商关于无重大违法记录书面声明函致：XX医院我公司在参加本次政府采购活动前三年内，在经营活动中没有因违法经营受到刑事处罚或者责令停产停业、吊销许可证或者执照、较大数额罚款等重大违法记录。特此声明。法定代表人或被授权人（签字）：响应供应商名称（公章）年月日八、电梯技术规格及参数要求(一)总体要求1、参与咨询的
6、电梯关键部件耍求：控制系统、门机系统必须为欧美日原装进口，需提供原产地证明、进口报关,加盖公章.2、响应人所芥询电梯产品应具有国际先进水平，全新未使用过的电梯产品。3、响应人所咨询电梯应是按现行国家制造标准，是厂家按规定要求用一流的工艺和优质材料生产制造的，并确保产品经安装使用和正常保养后，在其使用寿命内应具有满意性能。响应人应对因产品设计、工艺或材料的缺陷而发生的任何不足或故障负货。4、交货时中标人应提供合同产品的原产地证书和合格证。5、本招标规定的电梯设备，由中标人负责运至建设工地现场，负货与有关电梯土建的配合，进行整机的安装、调试及试运行，负费与当地质垃技术监督部门联系电梯检测工作，合格
7、后交付招标人使用。验收合格，双方正式卷字后进入质量保证期。其费用全部包括在合同总价内,由中标人承担。(二)服务要求K安装、调试、试验、验收：(1)本工程不接受联合体投标，个投标人只允许投个品牌，需有本项目相应的管理服务团队，中标后不允许转包或分包，电梯设备采购及安装由厂家完成。(2)交货时中标人应提供合同产品的原厂质量证明书和合格证；(3)在中标人工程技术人员确认井道等满足安装条件后，由中标人负贡按招标文件规定在安装现场进行设备的吊装、搬运、安装、调试运行。(4)电梯安装及安装材料由中标人包干解决(含从电源接驳点到电梯处的电缆等)，其费用计入投标总价中.电梯轿厢内应设置电梯轿内IC卡刷卡功能(
8、梯控)及400万半球摄像机、五方通话需安装且统一布或至消控室以上由电梯中标单位负责。(5)安装调试完毕后，由中标人、招标人和设番使用当地的痂检部门按相应原国际标准、国标GB7588-2003电梯制造与安装安全规范和中国政府标准及设备使用当地质检部门有关要求进行检测、验收，出具检验合格报告后方为验收合格，最终验收合格后，进入质限保修期.(6)质监部门的验收鉴定费由中标人负责。(7)电梯到货后应在规定时间内完成电梯的安装、调试、验收工作。(8)电梯的制造、安装、试险与验收应符合相应的中华人民共和国国家标准、法律法规。GB7588-2003电梯制造与安装安全规范；GB10058-97电梯技术条件：G
9、B10059-97电梯试验方法：GB10060-93电梯安装验收规挹:GB50310-2002G电梯工程施工痂量验收规范；GB26465-2011K消防电梯制造与安装安全规范GB50182-93电气装置安装工程、电梯电气装置施工及验收规范：JGJ50-2001名城市道路和建筑物无障碍设计规范。中华人民共和国特种设备安全法2及其它相关法律法规。注:上述标准、法律法规若有更新，则以更新后的国家和部门标准执行。(9)在正式交付运行前七天，中标人需提交包括竣工图、控制、操作和维护手册，以便招标人和相关人员能预先对将要运行的设备和系统有所了解。2、技术资料如中标人应向招标人提供以下技术资料，其费用己包括
10、在报价内：(D电梯安装图：(2)构件、机械安装图;(3)安袋手册：(4)维修手册:(5)安装和检测验收报告：(6)零部件和易损件目录;3、备品备件和专用工具：(1)提供专用工具及其清单一套(2)随机提供质保期内足够数量的易损易耗备品、备件,并在备品、备件和易损件停止生产的情况下，中标人应在停产日60日前将拟停止生产的计划通知招标人.使招标人有足够的时间采购所需的备件。(3)响应人应向招标人提供安装、维修所需的特殊专用工具及其清单，其费用包括在报价总价内-4、人员培训：中标人负费免费提供中文培训材料为招标人提供技术培训。负责免费在设备的安装现场对招标人3名使用、维修人员进行为期一周的操作、维修及
11、日常维护的培训。5、其它技术服务及售后要求：(1)合同签订后10天内，中标人必须根据预留的井道及机房等条件，提供机房布置、井道布置及洞孔土建结构预埋件、留孔图及上建相关资料给招标人，招标人收到图纸后10天内，经确认后返还给中标人。(2)中标人应查勘土建现场条件，土建单位移交场地后剩余工作均由中标人负贡.中标人在XX市中心城区应设有专业维修服务机构或者用履约保证金担保形式承诺中标后个月内在XX市中心城区自行设立常驻维保机构(工作站)和维修人员，或拧委托XX市中心城区有资质的维保机构(工作站)和维修人员进行维保，中标人应对电梯进行定期维修及修理。如果设备出现故障，维修人员接到招标人正式通知后0.5
12、小时内赶到现场，1小时内排除故障；如果设备出现大故障,维修人力接到招标人正式通知后24小时内排除故障。(4)中标人须对合同中规定的所有整套电梯提供不少十五年的质保期(具体以中标人竣工交付使用的期限为准),时间从通过当地具有相应资质的特种设备监督检验机构验收合格后日起郭。在质保期内的工作包括对所有电梯常规枪查、调推和油滑及零部件的更换。设备本身版显问题发生故障,中标人应免费维修和更换，具体的操作程序和内容必须在投标时说明。(5)电梯牛产厂家不得设置电梯维修费码。(6)响应人应在投标文件中提供服务的承诺及其保证期后的维修收费标准.(7)响应人提供的电梯维修服务必须按照GBT187752002电梯维
13、修规范进行。(三)工作条件及技术性能指标：1、工作电源:动力电源:交流三相380v50HZ;照明电源:交流单相220V/50HZ：2、工作环境:就够适应高湿、高温环境,连续24小时工作要求(温度040C,湿度30%851.)。3、速度偏差：W3*;4、平层偏差：W5mn;5、电梯起制动及额定运行时应舒适、无抖动冲击感觉,运行平稳。起、制动平均加、减速度应能在0.5ms21.ms2之间可调：电梯运行时，垂直方向和水平方向的振动A95峰峰值均WIoen1.s2.完工后，提供电脑测试数据。6、开关门时间:可谓:7、噪音:运行中轿随内噪声W55db（八）;开关门噪声W60db（八）;机房噪声W80db
14、八）.8、电梯配置要求，以卜配置须注明所供产品及其零部件的型号、规格、产地、并需响应人盖章确认：响应人所投电梯(所有梯型)的关键部件或系统，即曳引机及曳引机的编码器、控制柜整柜、控制柜整柜中的主电脑板及变频器、门机整机(含光幕人安全部件(限速器、缓冲器、安全钳)、轿席(含操纵箱、装潢)、井道信息及电缆、曳引绳及厅外召唤等主要电梯配件必须说明其型号、规格、产地及牛产厂家，并于设备交货时提供原产地清单，配置表必须由响应人盖章确认。9、安全装置:(D门保护:带光幕保护；(2)电梯门锁:制造商本厂(与投标电梯为同一品牌)生产制造或制造商本厂外限速器:制造商本厂(与投标电梯为同一品牌)生产制造或制造商
15、本厂外购：(4)缓冲器:制造商本厂(与投标电梯为同品牌)生产制造或制造商本J.外购：安全钳:制造商本厂(与投标电梯为同一品牌)生产制造或制造商本厂外购：(6)轿厢意外移动保护装置:制造商本厂(与投标电梯为同一品牌)生产制造或制造商本厂外购：(7)上行超速保护装置(制动器)：制造商本厂(与投标电梯为同一品睥)生产制造或制造商本厂外购：(8)曳引主钢丝绳:制造商本厂(与投标电梯为同一品牌)生产制造或制造商本厂外购：(9)电梯主导轨为实心轨道。(10)拥有安全保障，具笛手动盘车救援、IPM保护装置：(11)电梯需配置滚轮导靴或滑动导靴.（四）电梯名称、数量、主要技术参数:序号梯型参数皿土建尺寸1消防
16、电梯/无障碍兼担架电梯我电：1050kg,速度：1.5ms,展幽门：12/13/131台颜：1.7m,并好寸:2.2m*2.2m,门洞：1.1.m*2.2m2筋载军:1050kg,速度：1.5ms,层/站/门：12/13/13IC底坑:1.7m,井道尺寸：22m*22m,门同：1.1.mA2.2m3无障瘠兼担架电梯/部载圣：1050kg,速度：1.5ms,S:11/12/128台颜：1.7m,并余寸:2.2m*2.2m,门洞：1.1.m*2.2m注：以上井道尺寸、楼层分层高度等与土建有关的参数仅供投标人参考。如实际数据与本表不一致，以实际数据为准；（五）货物清单及技术参数要求产品类型技术规格机
17、房位置额定速度1.5ms额定载重量1050kg层/站/门详见上表有机房停层站TF-HF及TF-12F井道上方电梯基站轿厢尺寸1400nmX190OninIX260Omm开门尺寸900mmX2100mm开门方式自动中分门控制方式单控/双控动力电源380V；50HZ照明电源220V；50HZ提升高度1#楼：4170OnUn2A6#楼：38550mm坑底深度1700mm井道净宽/深2200三*2200三顶层高度4450mm门洞尺寸（宽*高）1100nnX2200nm各层层高14楼：-1.F:5700inins1F-12F:3000mm.2#6#楼:TF:6100mm、IFT1.F:295Orai1.
18、3#5#楼:-1.F:6100mmIF-I1.F:2950mm（六）电梯主要部件表序号主要部件名称1三大部件曳引机永磁同步无齿轮曳引机（原厂生产）控制系统一体式控制器（欧美日原装进口）门机系统变频型门机（欧美口原装进口）2召唤操纵系统操纵箱发纹不锈钢面板，液晶数显召唤盒发纹不锈钢面板，无底盒，液晶数显按钮发纹不锈钢门保护红外线光幕保护3轿箱系统轿厢内后壁：304发纹不锈钢,厚度21.2mm两侧壁：304发纹不锈钢，厚度21.2mm前壁：304发纹不锈钢,厚度21.2mm两侧壁各配一个304发纹不锈钢圆形扶手轿门304镜面镀钛不锈钢（厚度21.2MM）金色暗花致防火装修轿厢地板花肉岩地面30mm
19、厚（颜色需确认）轿厢顶采用轿顶1.ED节能灯，轿顶设通风设施和紧急出口4层门系统楼层门套楼层304发纹不锈钢包边，厚度21.2mm首层门套首层304发纹不锈钢，厚度21.2mm层门304镜面被钛蚀刻不锈钢（厚度21211r暗花触装修（七）电梯标准功能表1全集选功能2自动返基站功能3消防运行功能4有无司机操作选择功能5超载报警保护6开关门受阻保护功能7停电再平层8开门时间自动控制9开关门按钮操作10端站位置自动修正11端站防止越位功能12满载自动直驶功能13检修操作运行功能14门锁安全保护功能15门联锁电气安全保护功能16限速器超速保护功能17缓冲器安全保护功能18接触器不释放保护19供电电源错
20、相保护20应急照明装置21轿厢警铃按钮22照明风扇自动控制23故障自动检测储存显示24语音报站25服务层任意设置26错误指令取消27本层开门28运行计数、计时29门光幕保护30基站锁梯功能31脉冲测距功能32250个故障显示功能33上行超速保护34消防返基站35防捣乱功能36五方通话及布线到消控室37电梯IC卡系统(到达到指定楼层)38高清摄像头及布线到监控室1、其他要求：(D轿厢应急照明：停电时，轿内应急照明点亮：(2)轿内风扇及照明自动关闭:在规定时间内，没有召唤信号登记，轿厢的风扇及照明会自动关闭，以节约能源；(3)即时关门：电梯停站时,按下关门按钮，门立即被关闭:(4)警铃:紧急时，连
21、续按下轿内操纵箱紧急按钮，装于井道内的铃会鸣响：五(消防员电梯六方通话)方通话集中对讲装置:实现轿厢内、轿厢顶、机房、监控室(值班室)、底坑及一楼外呼盒六方通话(轿制至电梯机房的通信电缆长度请投标人前往施工现场自行踏勘八(6)称重启动：电梯启动前称重,控制电梯平稳启动：(7)超载报警:轿解超载时鸣响描呜器并停止于该层站：(8)重豆关门：有时因阻碍或干扰，电梯门未能关闭，电梯门就会重复打开或关闭，直到杂物被消除：(9)安全停靠:如电梯发生故障并停在楼层之间，控制器执行诊断检包后，将电梯驶往坡近的楼层：2、投标人所投的消防（员）电梯梯形必须严格遵守行肖防电梯制造与安装安全规范B（GB26465-2
22、011）并增加以下功能:（1）消防电源:消防（员）电梯应有两路电源。除日常线路所提供的电源外，供给电梯的专用应急电源应采用专用供电回路，并设有明显标志，使之不受火灾断电影响。（2）专用按钮:在首乂电梯门口的适当位置设有供消防队员专用的操作按钮。操作按钮一般用玻璃片保护，并在适当位理设有红色的“消防专用”等字样。（3）当正常电源断电时，其它电梯内的照明无电，而该电梯内仍有照明。（4）专用电话及操纵按钮:消防（酬）电梯轿厢内应设有专用电话和操纵按钮（指消防队m自己操纵电梯的装置），以便消防队员在灭火救援中保持与外界的联系，也可.以与消防控制中心直接联络。（5）功能转换:平时，消防（员）电梯作为工作
23、电梯使用，火灾时转为消防电梯。其控制系统中应设置转换装置，以便火灾时能迅速改变使用条件，适应消防电梯的特殊要求。（6）国家规定的消防电梯应有的其它强制性功能要求及该品牌消防电梯的厂家标配功能。3、投标人所投电梯必须满足或优于上述的功能要求：优于上述功能要求的则视为投标人所投型号自带功能，若中标人因此提出追加合同价款,招标人将概不接受。（八）桢量保证措施和服务要求：1、确保提供的货物是全新、优质、合格的产品，符合国家的质量标准，并向招标人提供相关设备技术资料（中文资料）。2、在质量保证期内，凡因正常使用出现的质量问题，供货商应提供免费维修或更换，在制造商（供货商维修服务点）维修时，供货商应支付设
24、备或组件的包装和运费.对更换或修复的零部件从更换或修豆之日起重新计算质量保证期。3、在质量保证期内,如电梯发生故障，中标人应免费提供咨询、维修服务（含易损备品备件的免费更换，并无偿提供应急专用工具一套，并在投标文件中详细列明清单），并承诺生产厂商设备故障的维修响应时效。维护保养人员不能排除故障时，中标人应负货请电梯生产厂家派技术人员到现场解决故障问题,相关费用由中标人负货。质量保证期满后，设备需维修的，厂方应本若微利服务原则，按最低价格收取维修费。4、在质量保证期内，中标人应按照招标文件和维护保养合同的要求进行维护保养，若中标人未尽到维保义务，则招标人有权根据双方处订的维保合同酌情扣除或拒付余
25、款（质量保证期内每月至少两次例行定期上门维保）：五年质量保证期满后，投标人应承诺为采购人提供长期优惠维护、保养及售后服务。列出质量保证期过后维护及保养服务费用的详细说明。5、供应商对合同条款和技术规格中要求的安装、调试、验收、技术培训、售后股务等方面做出详细承诺.6、生产厂商在XX地区具有备品备件库，以备及时维修和更换产品部件。7、凡因正常使用出现的J贞曼问题而造成财产损失及人员伤亡的安全事故贵任由供货。（九）咨询范围:XX市中医院职工交流房项且电梯设备采购、安装及服务（包含与电梯安装有关的招标文件约定的土建等各项工作及电梯安装后的土建修补及填充工作）。（十）供货及安装时间：电梯分批分次到场及安装，签订正式合同后,根据现场土建施工进度，招标人聘提前通知每次供货的具体时间及数量，必须按招标人规定的时间将设备运到现场，保证在接到招标人通知供货之日起的90天内完成该批次电梯的供货、安装、调试、哈收。安装日期（供货）以甲方通知的时间为准，此期间不计仓储保管费。十三、其他证明文件
